Conteúdo ● Origem dos suportes Shrink-fit ● Caracteristicas dos suportes térmicos da MST

1. Alta Velocidade p/Moldes e Aplicação de 5 eixos usando Slimline Conteúdo ● Origem dos suportes Shrink-fit ● Caracteristicas dos suportes térmicos da MST ● Verificação e estudo de casos 1

2. Princípio do suporte tipo Shrink-fit Moldes・Partes Fresagem difícil Aplicação micro precisão Aplicação de 5 eixos 2

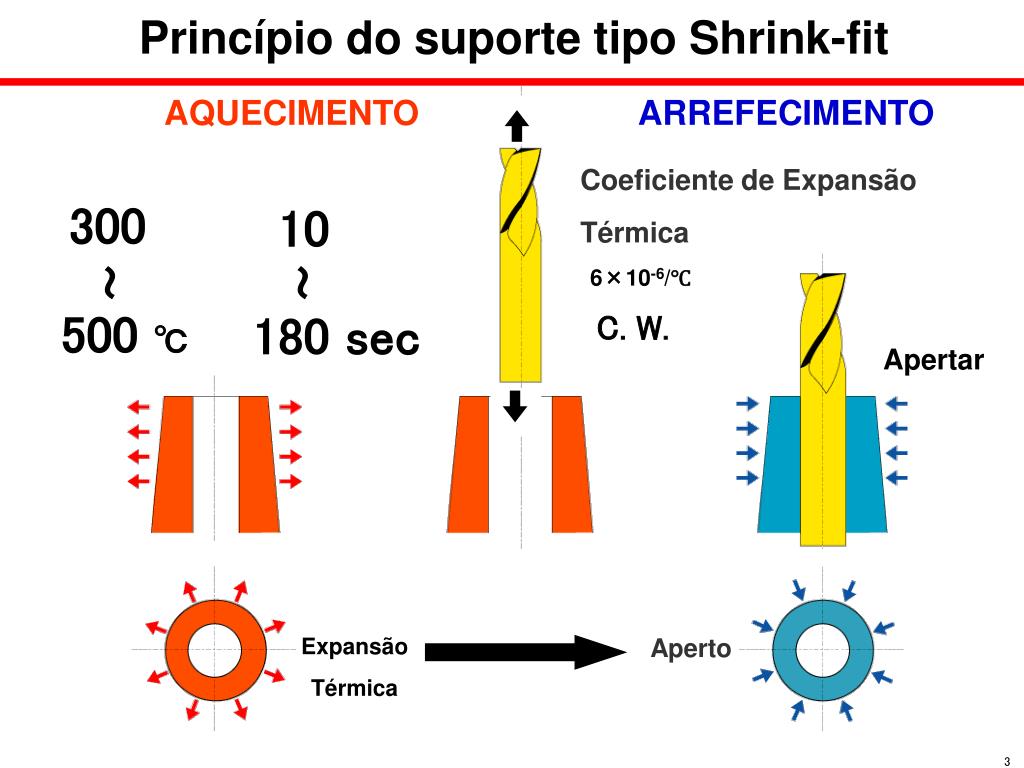

3. 300 10 ～ ～ 500 ℃ 180 sec Princípio do suporte tipo Shrink-fit AQUECIMENTO ARREFECIMENTO Coeficiente de Expansão Térmica 6×10-6/℃ C. W. Apertar Expansão Térmica Aperto 3

4. Tempo Aquecimento Temperaturas de Aquecimento Tamanho do suporte e modelo Tipo Ar Quente 2 5 min. Temperatura baixa de Aquecimento250～350℃ 　※Menos hipóteses de temperaturas excessivas 　※Disponível para vários suportes e modelos.. Tipo Inducção 10 30sec. 350 ～ 500℃ ※Risco elevado de temperaturas altas 　※Suporte de aquecimento variável de acordo com o modelo do suporte. (FICA MUITO CARO) Equipamento p/Aquecimento Ｐ ～ 2,000 Euro 4,200 Euro ～ ～ 6,500 Euro 4

5. ＭＳＴ－Características do Slimline Comparação com outros suportes shrink-fit PATENTEADO MATERIAL ESPECIAL AÇO LIGA-ANTIMAGNÉTICO ●Coeficiente térmico Expansão1.6vezes ● Introduzir e retirar ferramenta com baixa temperatura300º Competidor: 350ºC a 500ºC ÂNGULO sIMPLES 3° Equipamento para aquecimento utilizável para usar AR QUENTE MÁQUINA TIPO AR QUENTE Disponível ●Utilizável para vários grupos de suportes e modelos Mais curto Espessura 1.5ｍｍ 5

6. Operação de Contração e Temperatura de Transformação ℃ Descoloração p/púrpura funda ℃ Temperatura de Transformação 700 700 Aquecer acima de Temperatura de Transformação 600 600 Aquecer acima de 500 500 Temperatura　 Temperatura de Contração 700℃ 400 400 Temperatura de Contração 300 300 SKD６１ Outro suporte Shrink Fit 200 200 100 100 Slimline Material especial (Aço de liga anti-magnético) Outro suporte Shrink-Fit ＳＫＤ６１ 0℃ 0℃ 6

7. Desenho simples Desenho Simples Ãngulo simples,３° Pinça Espessura 1.5㎜ Porca 7

8. rigor（μm） Operações de contração (vezes) Rigor de Slimline Rigor Garantido 3micron Repetibilidade 2000vezes 8

9. Força de Aperto do Slimline Suporte de Pinça Slimline 　 　　２.１ｋｇｆ・ｍ 　　　　　６.２ｋｇｆ・ｍ Força de Aperto 3vezes Expansão Térmica⇒Aperto Deformação elástica 9

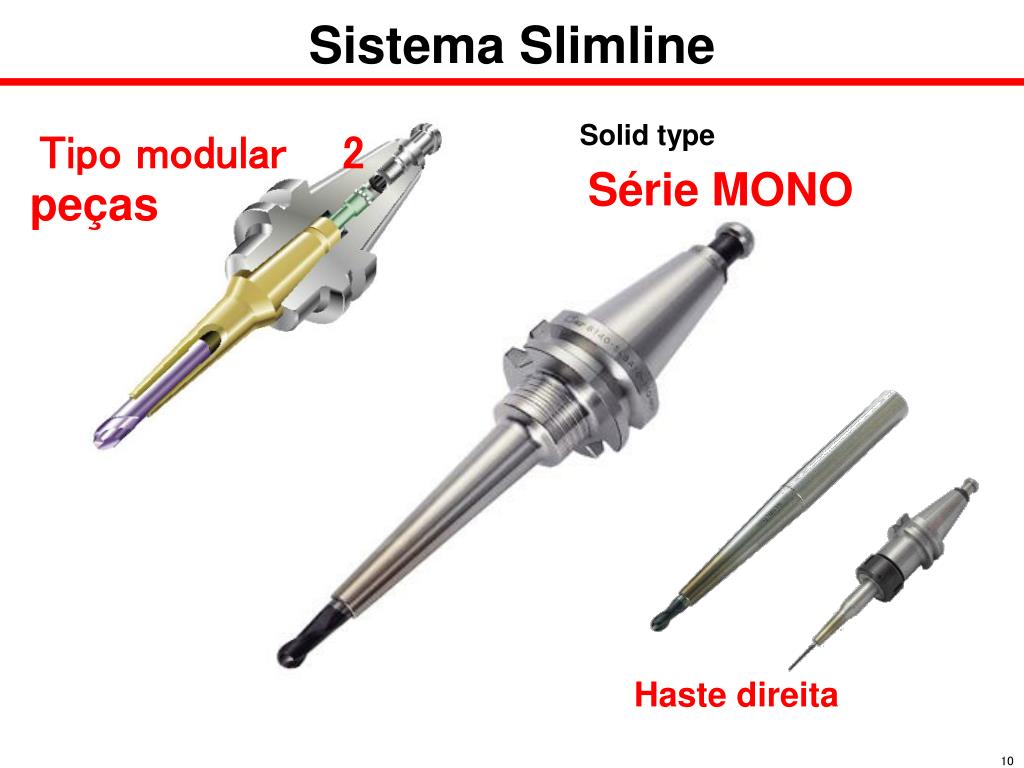

10. Sistema Slimline Solid type Tipo modular 2 peças Série MONO Haste direita 10

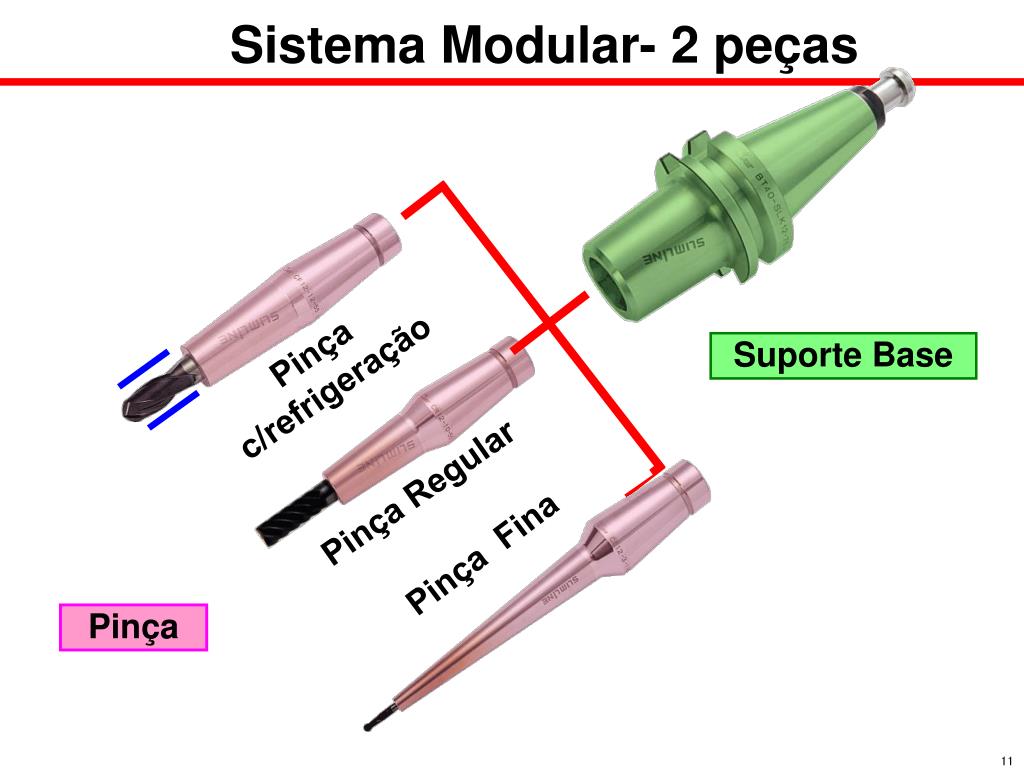

11. スリムタイプ Pinça Fina Sistema Modular- 2 peças Pinça c/refrigeração Suporte Base Pinça Regular Pinça 11

12. Série MONO Para aplicação de precisão Micro Espessura fina Espessura grossa Aplicação Industrial 12

13. 3000 tipos Avaliação HSK SK BT CT 21 TIPOS M22~M1576　grupos 5 TIPOS Φ3~259 TIPOS 13

14. SLIMLINE HASTE DIREITA FRESAS STANDARD PARA ALTURAS LONGAS COM SISTEMA SLIMLINE ALTURA LONGA FRESA ESPECIAL PORTA PINÇAS FRESA STANDARD SUPORTE PINÇA 14

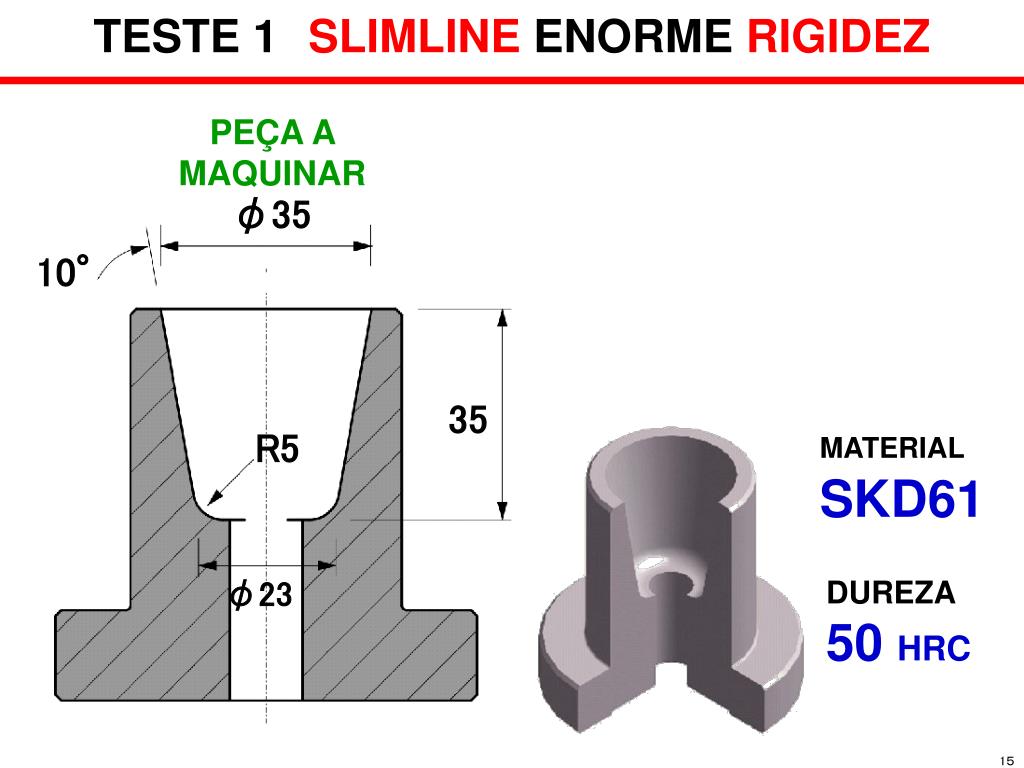

15. φ35 10° 35 R5 φ23 TESTE 1　SLIMLINE ENORME RIGIDEZ PEÇA A MAQUINAR MATERIAL SKD61 DUREZA 50 HRC 1５

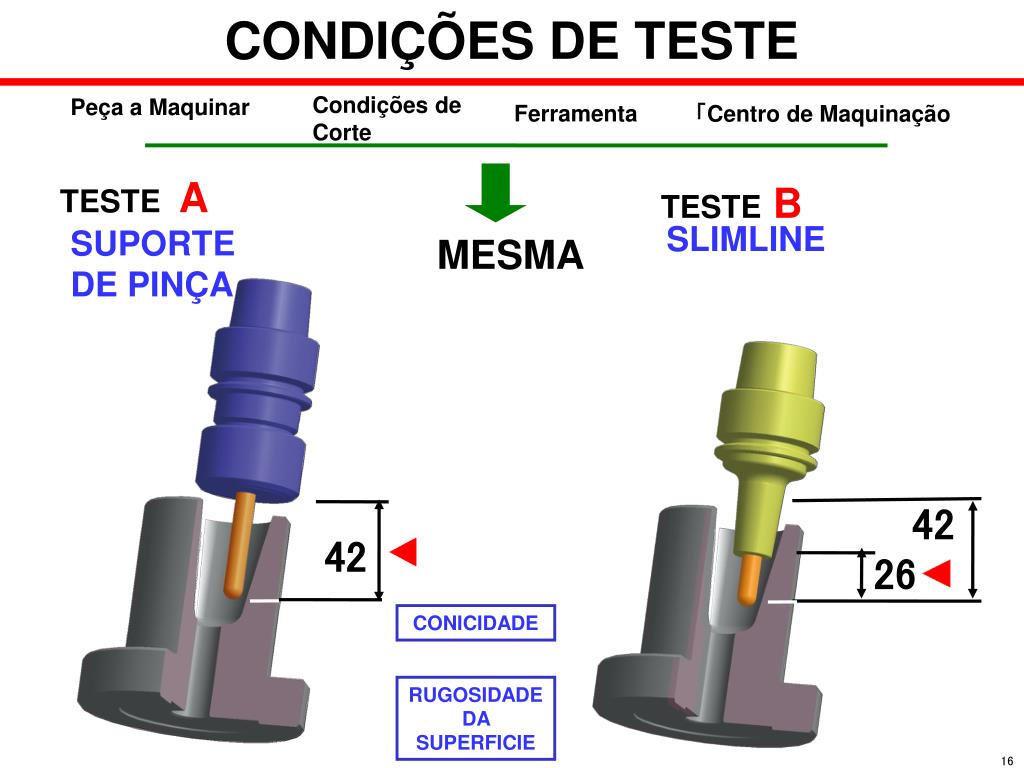

16. CONICIDADE RUGOSIDADE DA SUPERFICIE CONDIÇÕES DE TESTE Condições de Corte Peça a Maquinar Ferramenta 「Centro de Maquinação TESTE A TESTE B SLIMLINE SUPORTE DE PINÇA MESMA 42 42 26 16

17. DESBASTE ACABAMENTO N/min （主軸回転数） 12,000 24,000 Fmm/min （送り速度） 3,000 3,000 Admm （切り込み） 0.2 0.15 Pf mm （ﾋﾟｯｸﾌｨｰﾄﾞ） 0.6 0.15 TEMPO DE MAQUINAÇÃO 75min. 6min30se CONDIÇÕES DE CORTE COMUM SKD61（50HRC） MC430L VF-2SB MITSUBISHI MATERIAL SODICK 17

18. SUPORTE DE PINÇA SLIMLINE 5.0 0.8 Conicidade [μm] Rugosidade da superficie Rz [μm] 2.2 1.7 DESBASTE 180 360 2 VEZES ACABAMENTO 1,5 VEZES 90 135 RESULTADO DO TESTE TEMPO DE VIDA DA FRESA 2VEZES MAIS Comprimento da fresa POR FRESAGEM ［ｍ］ 18

19. TESTE２MATERIAL TEMPERADO- APLICAÇÃO DE ALTA DEFINIÇÃO MaterialASP23 Superficie externa Dureza62 HRC 40 HSK-E40 U ranhura 16 Rugosidade da superficie φ48 Fresa R10 Superficie externa Topo Rugosidade da superficie 32 U ranhura 19

20. Fases Área a maquinar Operação Fresas Rot./min （主軸回転数） Avanço m/m （送り速度） Admm （切り込み） Pf mm （ﾋﾟｯｸﾌｨｰﾄﾞ） Tempo de maquinação ① U ranhura Desbaste R5　boleada 6,000 1,000 0.3 1.0 6 min. 11 sec. ② U ranhura Semi acabamento R3　boleada 16,000 3,000 0.2 0.2 2 min. 3 sec. ③ U ranhura Acabamento R1　CBN boleada 30,000 1,600 0.005 0.03 33 min. 57sec. ④ Superficie topo Acabamento Φ2×R0.1 de raio 30,000 3,000 0.005 0.6 １min. 40sec. ⑤ Superficie externa Desbaste Φ6×R0.5 de raio 8,000 1,000 3.0 0.02 2 min. 35 sec. ⑥ Superficie externa Acabamento Φ2×R0.1 de raio 24,000 400 1.2 0.003 1 h. 38 min. 10 sec. CONDIÇÕES DE TESTE CBN FRESA EM CW ＣＢＮ SUPER SPEED RADIOUS END MILL 20

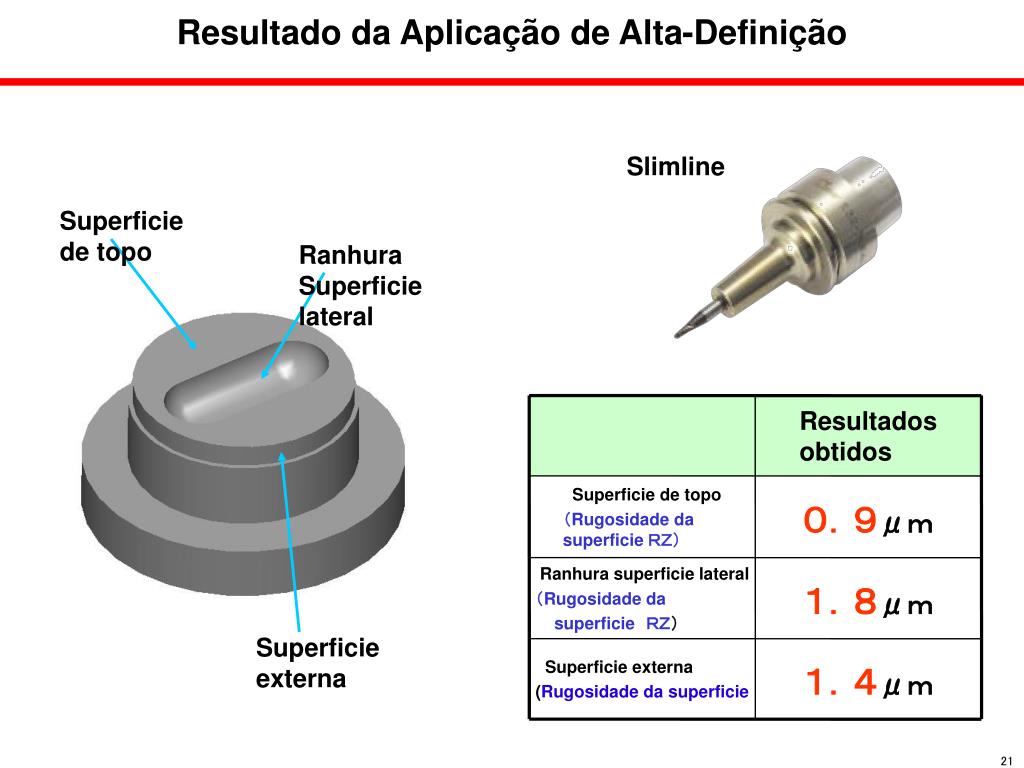

21. Resultados obtidos Superficie de topo （Rugosidade da superficie ＲＺ） ０．９μｍ Ranhura superficie lateral （Rugosidade da superficie　ＲＺ） １．８μｍ Superficie externa (Rugosidade da superficie １．４μｍ Resultado da Aplicação de Alta-Definição Slimline Superficie de topo Ranhura Superficie lateral Superficie externa 21

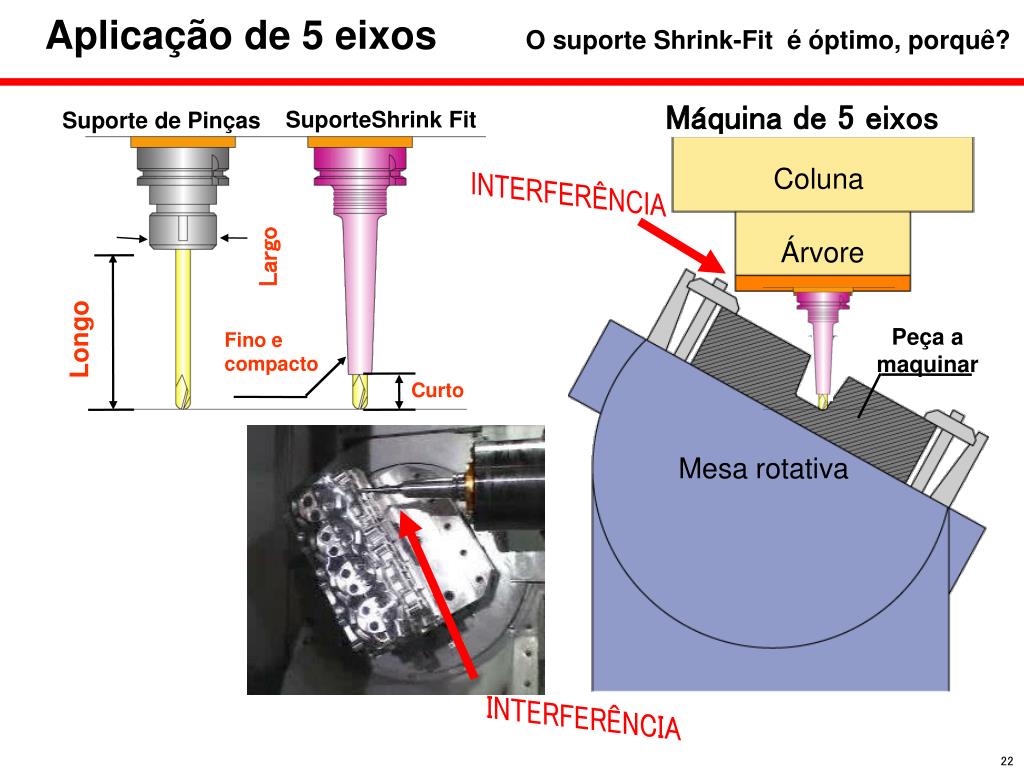

22. Aplicação de 5 eixos O suporte Shrink-Fit é óptimo, porquê? Máquina de 5 eixos SuporteShrink Fit Suporte de Pinças Coluna INTERFERÊNCIA Largo Árvore Longo Fino e compacto Peça a maquinar Curto Mesa rotativa INTERFERÊNCIA 22

23. APLICAÇÃO EM CAVIDADES FUNDAS・・・Slimline SLIMLINE Suporte de Pinças INTERFERÊNCIA PINÇA PORCA FINO E COMPACTO CAVIDADE FUNDA LONGO CURTO MAQUINAÇÃO ESTÁVEL E ALTA RIGIDEZ 23

24. RESULTADO DE VENDAS SLIMLINE Pinças 150,000pcs Série MONO + Haste direita200,000 pcs Máquinas de Aquecer 5,000units 24

25. VIDA ●Nenhuma deterioração no rigor e durabilidade quando você efectua as operações de aquecimento abaixo das temperaturas de transformação 720℃. Rigor（μm） Número de contrações 2,000 vezes→Rigor dentro de 3μ Informação Fratura Temperatura elevada Oxidação 25

26. Fraqueza do suporte Shrink-Fit 1.Tempo ocupado no aquecimento e arrefecimento 2. Medir o comprimento da fresa a ser introduzido na pinça Máquina de aquecer ●Outros desempenhos são melhores que os suportes da concorrência（rigor, rigidez, acessibilidade） 26

27. O preço para o KIT inicial Shrink-Fit ? Suportes Base・・・5 pcs 5,300 euro Máq.de aquecer-1unit Pinças Slimline ・・・10 pcs Acessórios opcionais para máq. de aquecer 27
