GH2009模套應用之熱處理 條件選用探討校名/系所:南台科技大學/機械工程所指導教授:戴子堯教授報告者：吳涵玉指導員：郭致均日期:2010/9/15

大綱一、工作目的及規劃 --GH2009產品規格及應用 --Eight-blocker 二、實驗流程規劃三、實驗結果四、結論

GH2009產品規格 鋼種分類熱作工具鋼(CrMoV系) 鋼種特性 1.耐高溫軟化性：由於含有中等成份之Cr（3～6％）及添加碳化物形成元素 2.耐高溫衝蝕性：添加V 3.高溫硬度：添加Mo 4.較高的衝擊值:使用壽命高，較其他熱作工具鋼壽命長材料應用鋁擠型模、壓鑄模具、鍛造模具、心軸、塑膠模具鋼等…

成份規格 Si：良好的溫度穩定性，高耐熱性，高溫抗氧化性。 Mo：高溫強度、高溫硬度增加，韌性好，防止回火脆性。 V：強化及細化晶粒的效果，增加硬化能，耐磨性。

專案名稱: GH2009模套應用之熱處理條件選用探討現況問題陳述: 指導人: 1.2344與GH2009有相類似化性與機械性質，如今客戶端使用新鋼種GH2009製作模具時，於成形過程相較於1.2344鋼種可承受負載有所差異。開發課郭致均課員單位/主管: 任務簡述: 將GH2009利用不同回火溫度，分析不同回火溫度產生不同之機械性質，並探討GH2009與1.2344之差異性。開發課侯文星課長專案目的/目標: 與公司大Y掛勾: 建立GH2009回火曲線圖與機械性質之date base 新鋼種開發專案限制: 材料：GH2009 回火溫度：570oC，585oC，600oC， 615oC，630oC

專案名稱: GH2009模套應用之熱處理條件選用探討時程安排: 參考文獻/資源取得: 日期瞭解熱處理的特性 7/5 金屬工業研究中心-鍛造模具設計手冊實驗設計 7/8 建立實驗DATA 7/27 結果分析探討 8/1 結案報告 8/5 重點提示/注意事項: 預估效益: 1. 注意實驗時所使用的試驗機的安全回火溫度選擇上半年總計出貨100噸*73元/公斤=7,300,000元預估毛利可提高2% 2. 風險/應變計劃: 1.機台使用時間不確定性預估效益7300000*2%=146,000 與現場人員溝通

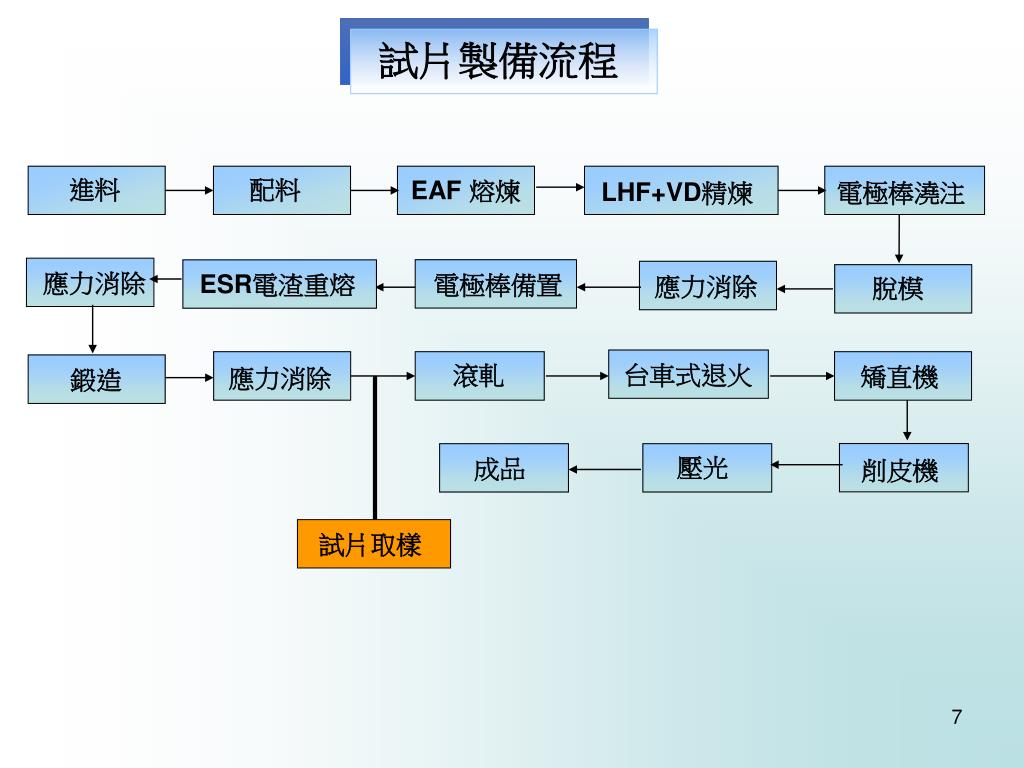

試片製備流程 進料配料 EAF 熔煉電極棒澆注 LHF+VD精煉應力消除 ESR電渣重熔電極棒備置應力消除脫模台車式退火滾軋矯直機應力消除鍛造壓光成品削皮機試片取樣

實驗流程規劃 試片加工淬火一次回火二次回火金相分析拉伸試驗數據整理

工作結構展開圖(WBS) 建立GH2009機械性質之data base 實驗執行實驗分析與建立專案結果發表瞭解熱處理特性相關資料彙整拉伸試驗、硬度測試實驗流程規劃蒐集規格與相關資料結案報告金相試片製備報告彙整驗證成果金相分析熱處理建立關係特性database 試片取樣及加工吳涵玉吳涵玉吳涵玉郭致均吳涵玉吳涵玉郭致均郭致均吳涵玉郭致均吳涵玉吳涵玉吳涵玉蔡忠君郭致均郭致均

甘特圖

實驗結果

干涉量公式 σY1：GH2009降伏強度 σY2：SKD61降伏強度 ע1：GH2009蒲松氏比 ע2：SKD61蒲松氏比 K：K1·K2 K1：r1/r0K2：r2/r1 E1：GH2009彈性係數 E2：SKD61彈性係數補強環 GH2009

抗拉強度 抗拉強度是指材料在拉伸斷裂前所能夠承受地最大拉應力,由圖中可看出, 隨著GH2009回火溫度升高,抗拉強度會隨之而降低。

降伏強度 降伏強度是指材料不發生塑性變形所能承受的最大應力，由圖中可看出GH2009隨著回火溫度升高，降伏強度也隨之降低。

伸長率 伸長率是指拉伸試驗前後試桿上標點的距離，圖中可看出GH2009隨著回火溫度升高，伸長率也會變的更好。

斷面縮率 其中A0及Af分別表示為試驗前及破斷時面積斷面縮率＝斷面縮率是指拉身試桿斷裂處在拉伸試驗前後之截面積的變化，由圖中可看出GH2009相較1.2344有較好的韌性

回火硬度 由圖中可看出，材料隨著回火溫度越高則材料的強度、硬度越低，相對地延性、韌性(衝擊值)則越高。

金相分析 1.2344(600oC) 570oC 585oC 615oC 600oC 630oC

結論由表格可看出，1.2344的干涉量為0.112532，而GH2009只有在570℃和585℃的回火溫度的計算出來的干涉量是最接近1.2344的干涉量，因此在客戶不想改變鋼種和模組的狀態下，我們提供給客戶最佳的干涉量是回火溫度為580℃的熱處理方式。
