slide1

南台科技大學

交錯式平均電流升壓型功率因數修正器之研製

Design and implementation of an average current mode interleaved boost converter with power factor correction function

指導教授 : 蔡明村 博士

研 究 生 : 徐子健

2009/10/14

電力電子研究室S707

slide2

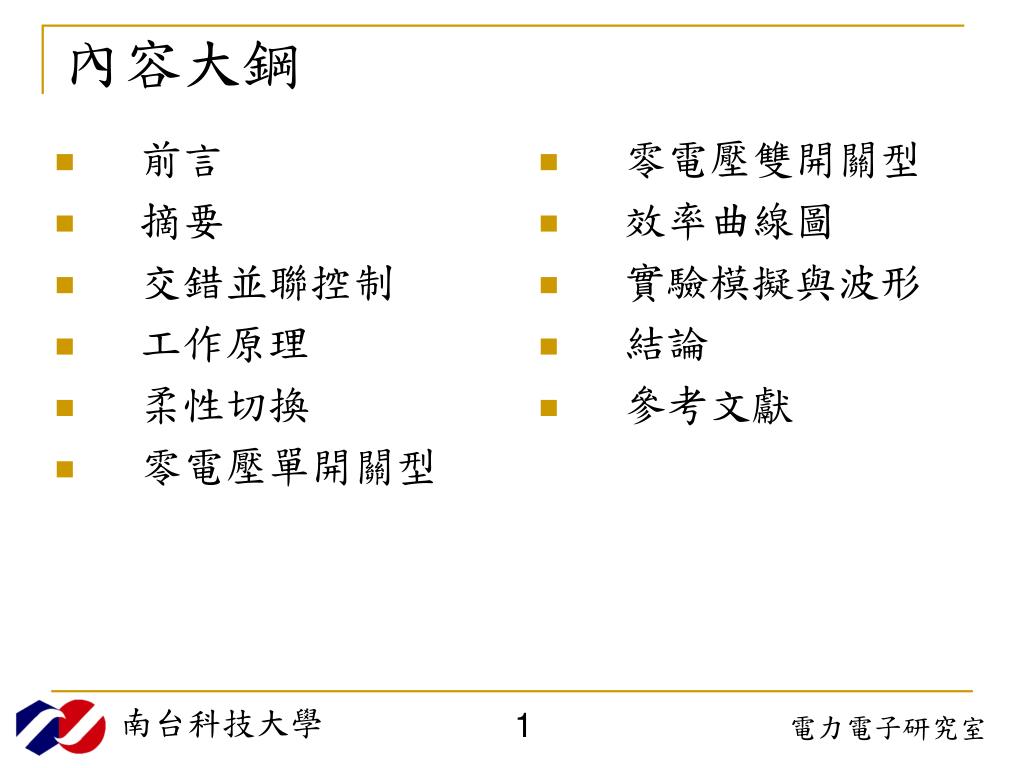

內容大鋼
  • 零電壓雙開關型
  • 效率曲線圖
  • 實驗模擬與波形
  • 結論
  • 參考文獻
  • 前言
  • 摘要
  • 交錯並聯控制
  • 工作原理
  • 柔性切換
  • 零電壓單開關型

南台科技大學

1

電力電子研究室

slide3

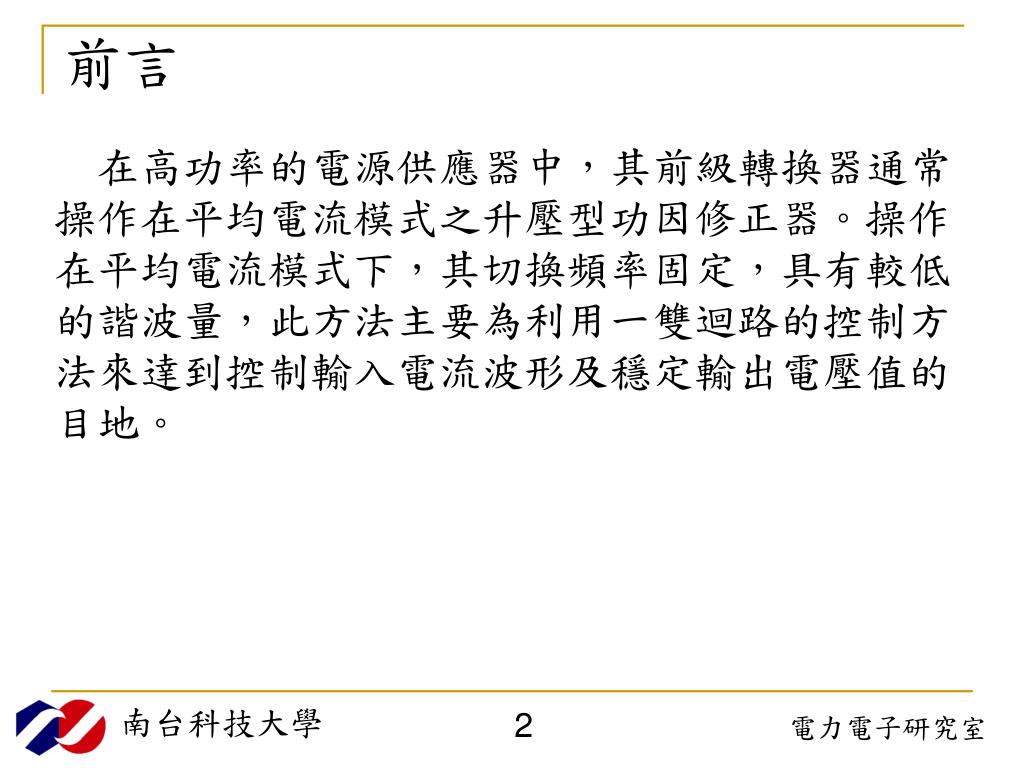

前言

在高功率的電源供應器中,其前級轉換器通常操作在平均電流模式之升壓型功因修正器。操作在平均電流模式下,其切換頻率固定,具有較低的諧波量,此方法主要為利用一雙迴路的控制方法來達到控制輸入電流波形及穩定輸出電壓值的目地。

南台科技大學

2

電力電子研究室

slide4

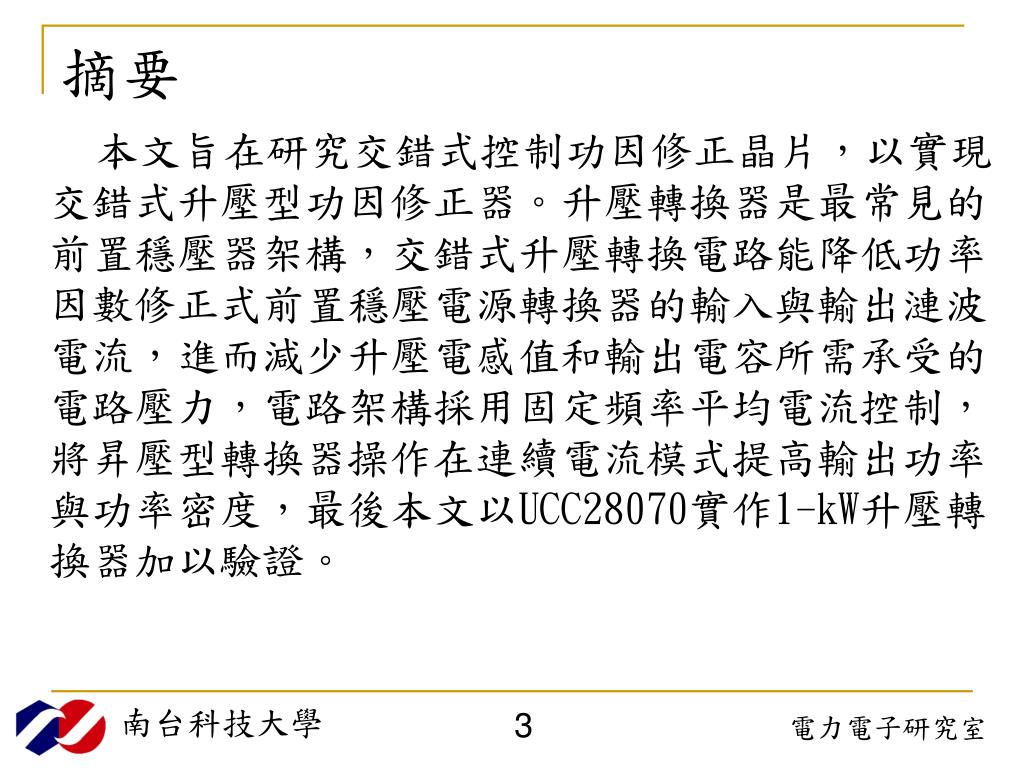

摘要

本文旨在研究交錯式控制功因修正晶片,以實現交錯式升壓型功因修正器。升壓轉換器是最常見的前置穩壓器架構,交錯式升壓轉換電路能降低功率因數修正式前置穩壓電源轉換器的輸入與輸出漣波電流,進而減少升壓電感值和輸出電容所需承受的電路壓力,電路架構採用固定頻率平均電流控制,將昇壓型轉換器操作在連續電流模式提高輸出功率與功率密度,最後本文以UCC28070實作1-kW升壓轉換器加以驗證。

南台科技大學

3

電力電子研究室

slide5
交錯並聯控制

利用固定導通時間控制方法,平均電流模式升壓型功因修正器的切換頻率為:

為責任周期,根據電感的伏特-秒平衡,責任週期可以表示為:

南台科技大學

4

電力電子研究室

slide6

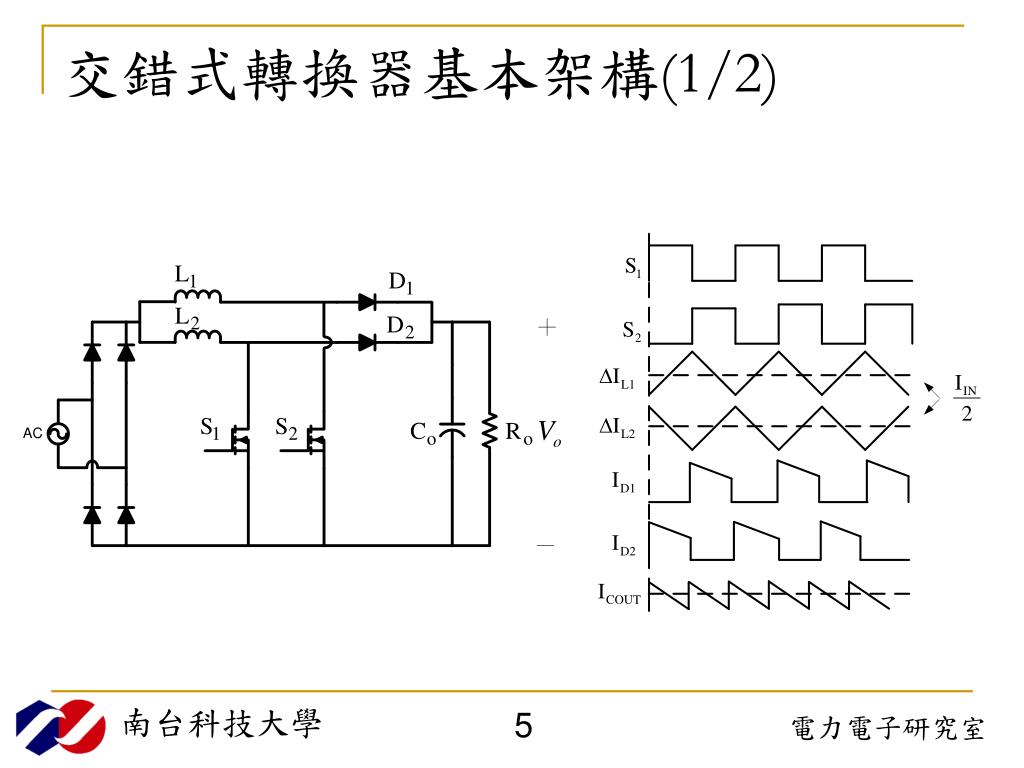

交錯式轉換器基本架構(1/2)

南台科技大學

5

電力電子研究室

slide7
交錯式轉換器基本架構(2/2)

南台科技大學

6

電力電子研究室

slide8

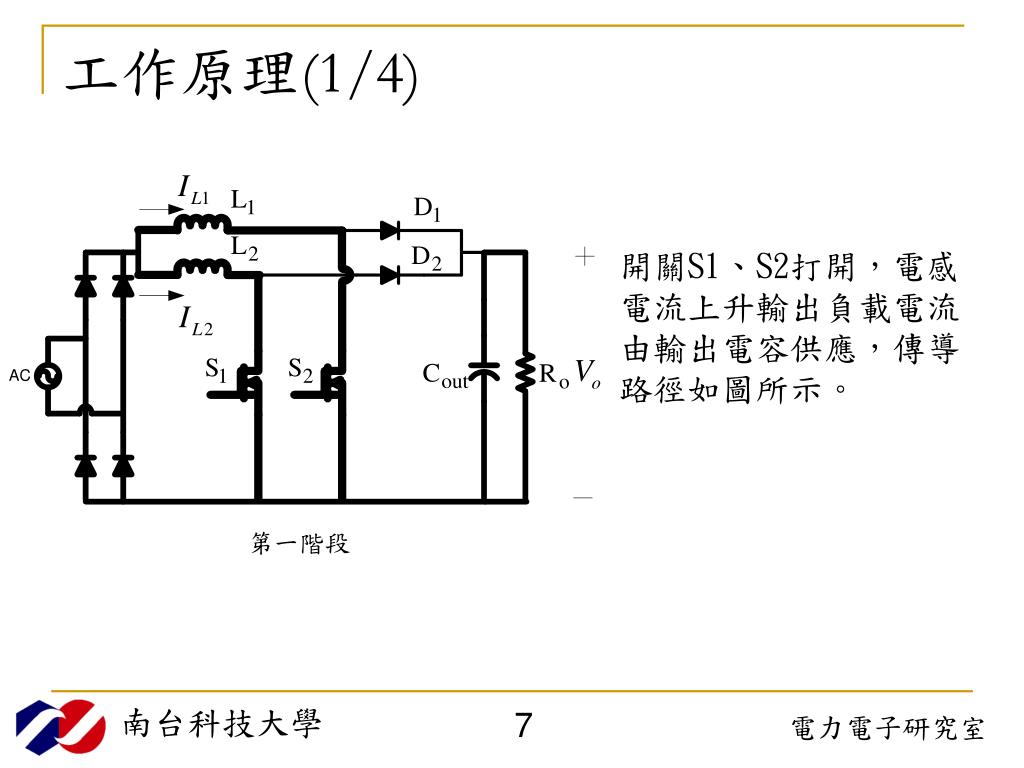

工作原理(1/4)

開關S1、S2打開,電感電流上升輸出負載電流由輸出電容供應,傳導路徑如圖所示。

第一階段

南台科技大學

7

電力電子研究室

slide9

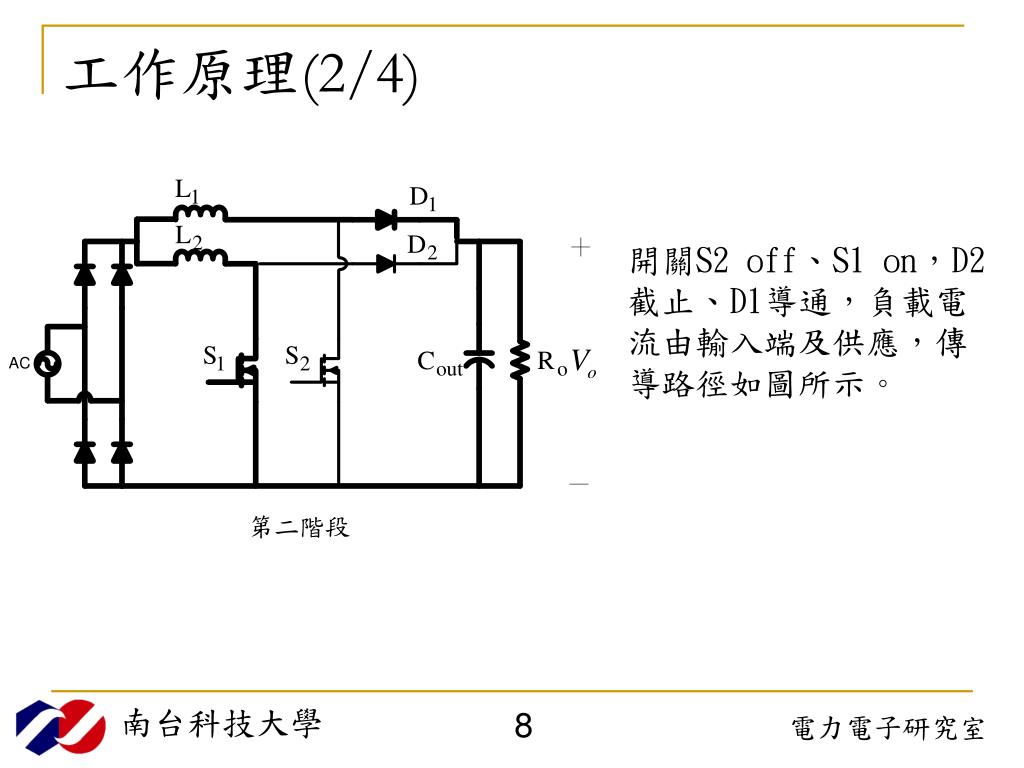

工作原理(2/4)

開關S2 off、S1 on,D2截止、D1導通,負載電流由輸入端及供應,傳導路徑如圖所示。

第二階段

南台科技大學

8

電力電子研究室

slide10

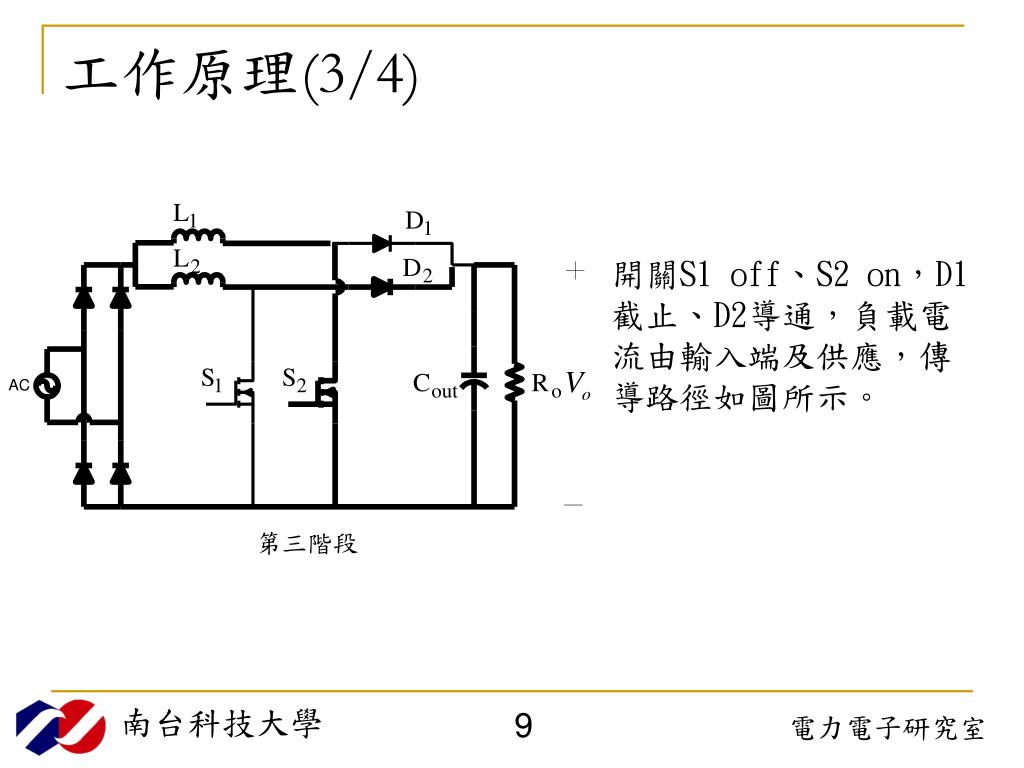

工作原理(3/4)

開關S1 off、S2 on,D1截止、D2導通,負載電流由輸入端及供應,傳導路徑如圖所示。

第三階段

南台科技大學

9

電力電子研究室

slide11
工作原理(4/4)

開關S1 off、S2 off,D1及D2導通,負載電流由輸入端及、供應,傳導路徑如圖所示。

第四階段

南台科技大學

10

電力電子研究室

slide12

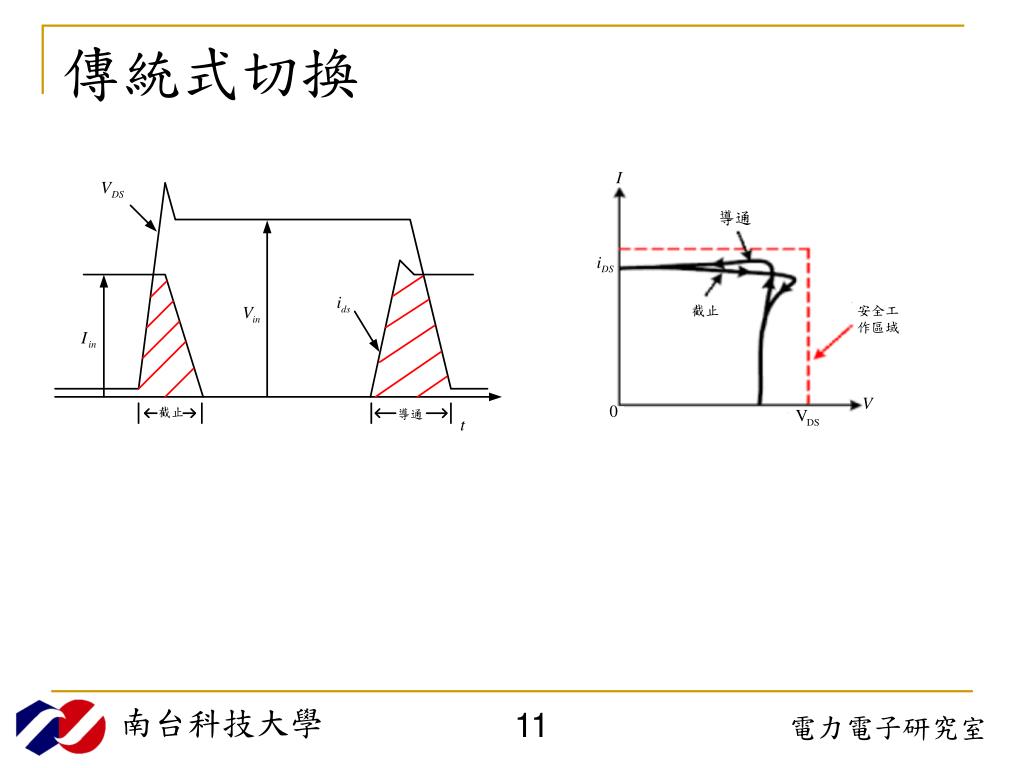

傳統式切換

南台科技大學

11

電力電子研究室

slide13
零電壓切換

南台科技大學

12

電力電子研究室

slide14

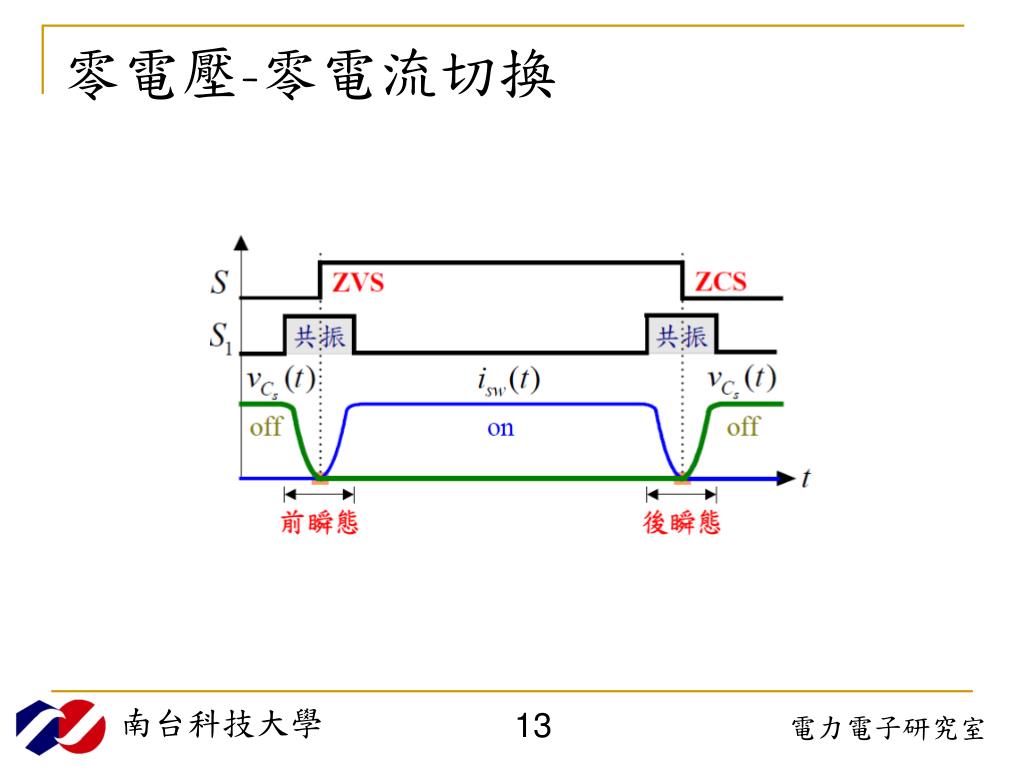

零電壓-零電流切換

南台科技大學

13

電力電子研究室

slide15

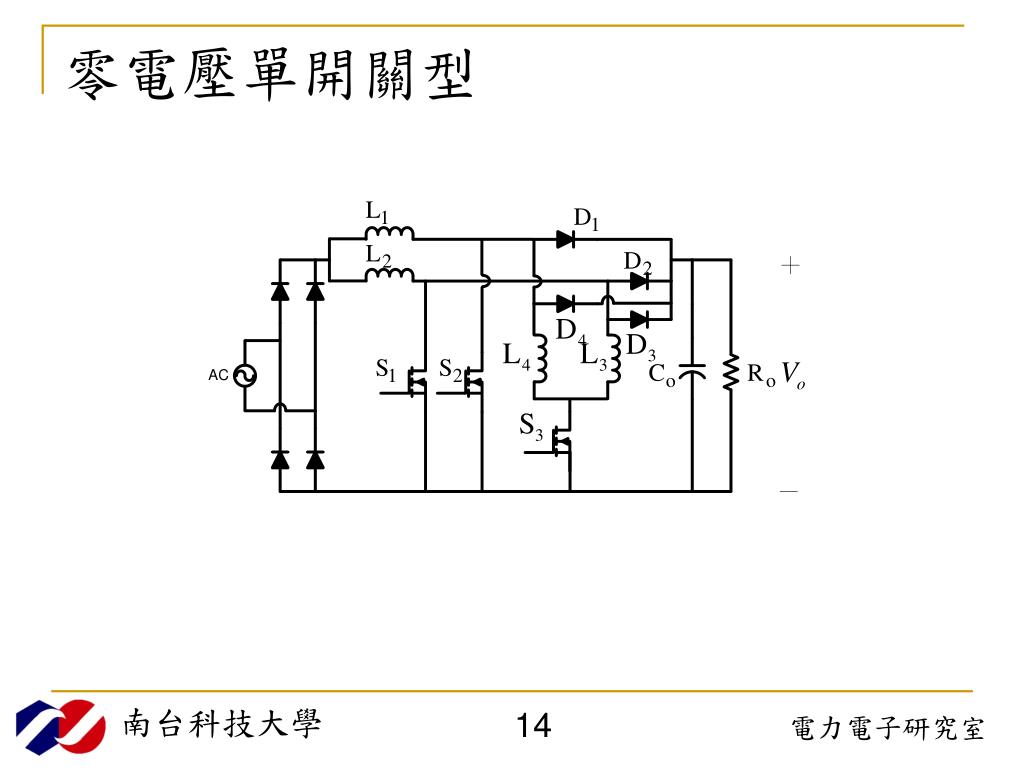

零電壓單開關型

南台科技大學

14

電力電子研究室

slide16

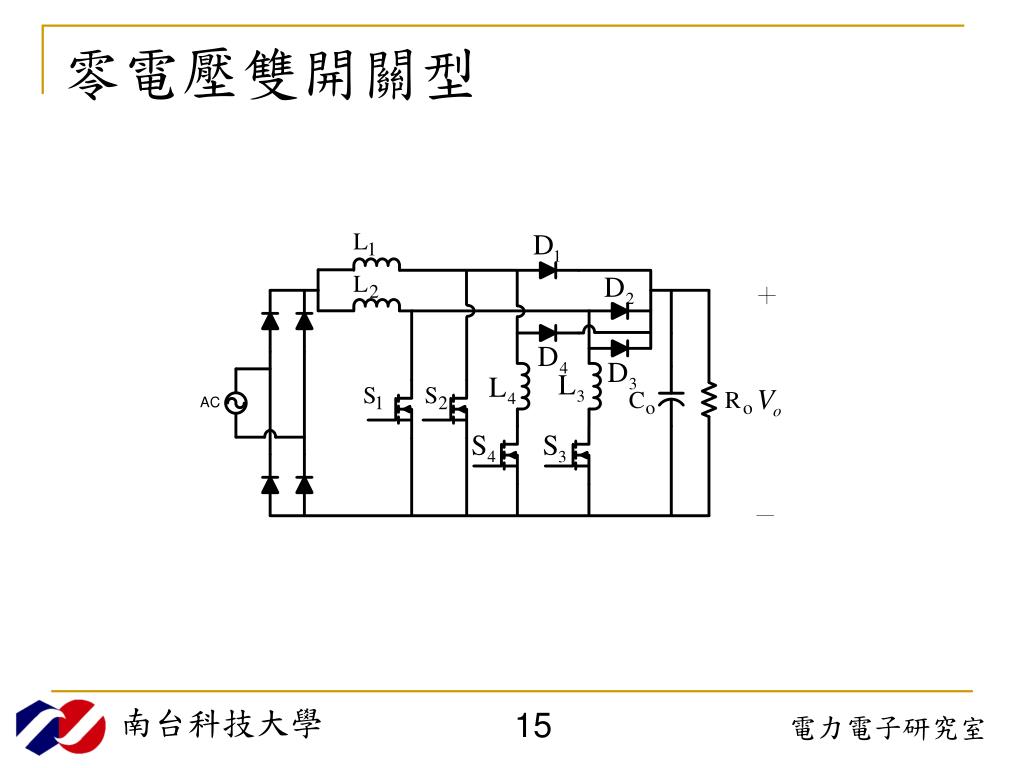

零電壓雙開關型

南台科技大學

15

電力電子研究室

slide17

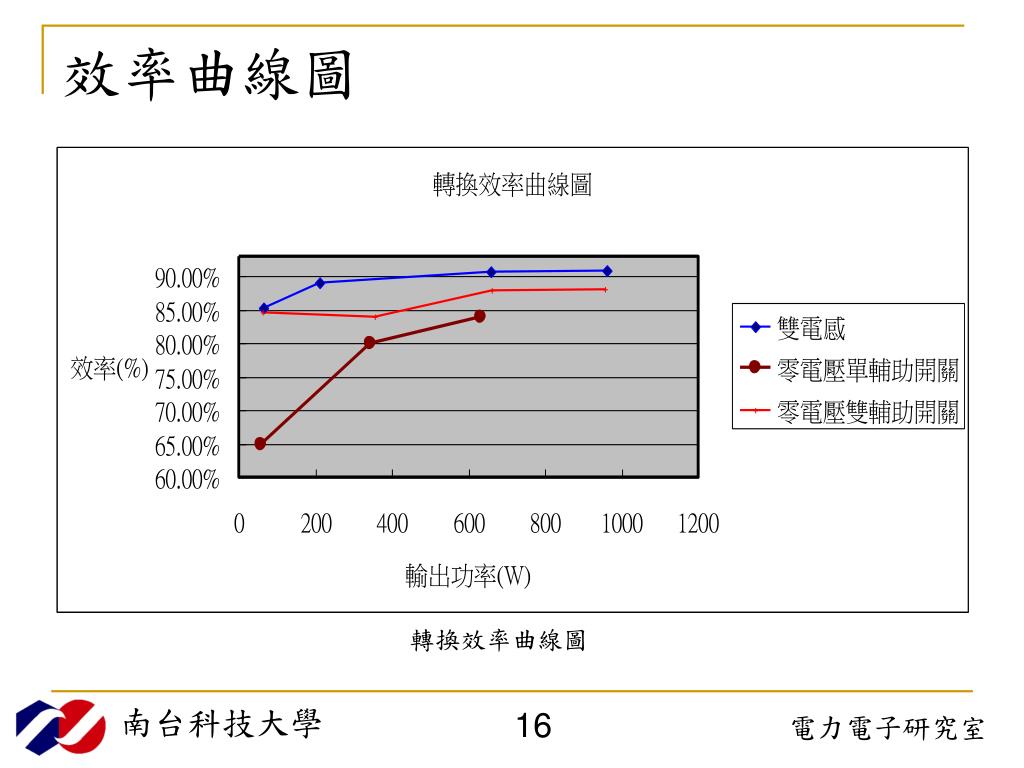

效率曲線圖

轉換效率曲線圖

南台科技大學

16

電力電子研究室

slide18

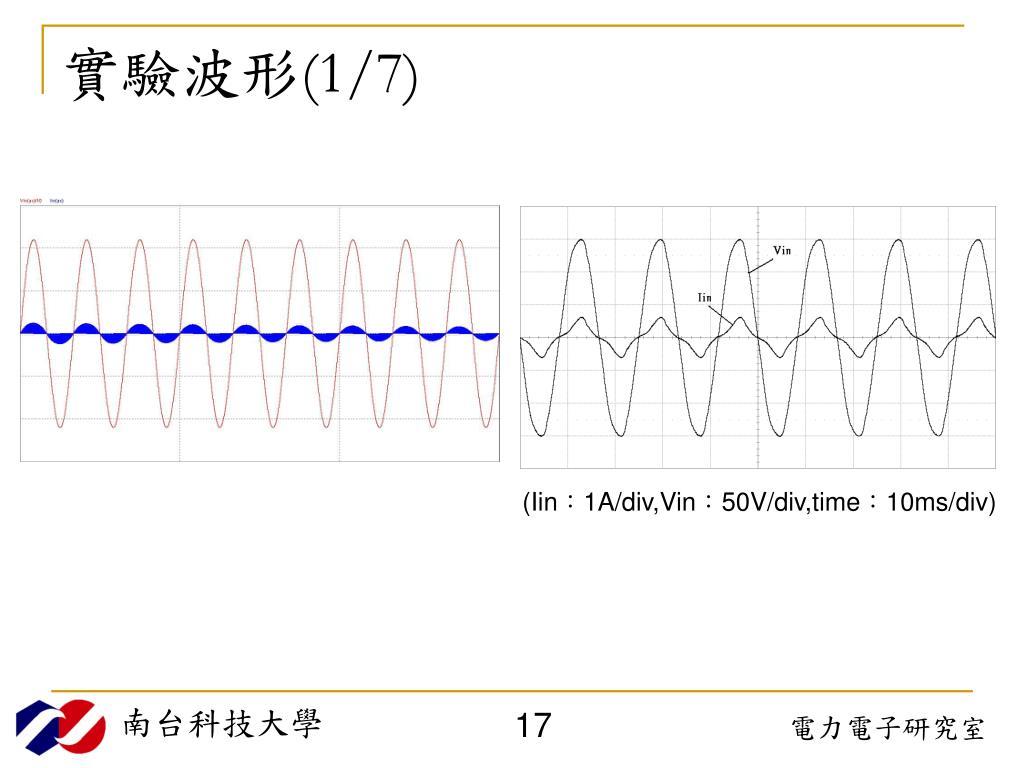

實驗波形(1/7)

(Iin:1A/div,Vin:50V/div,time:10ms/div)

南台科技大學

17

電力電子研究室

slide19

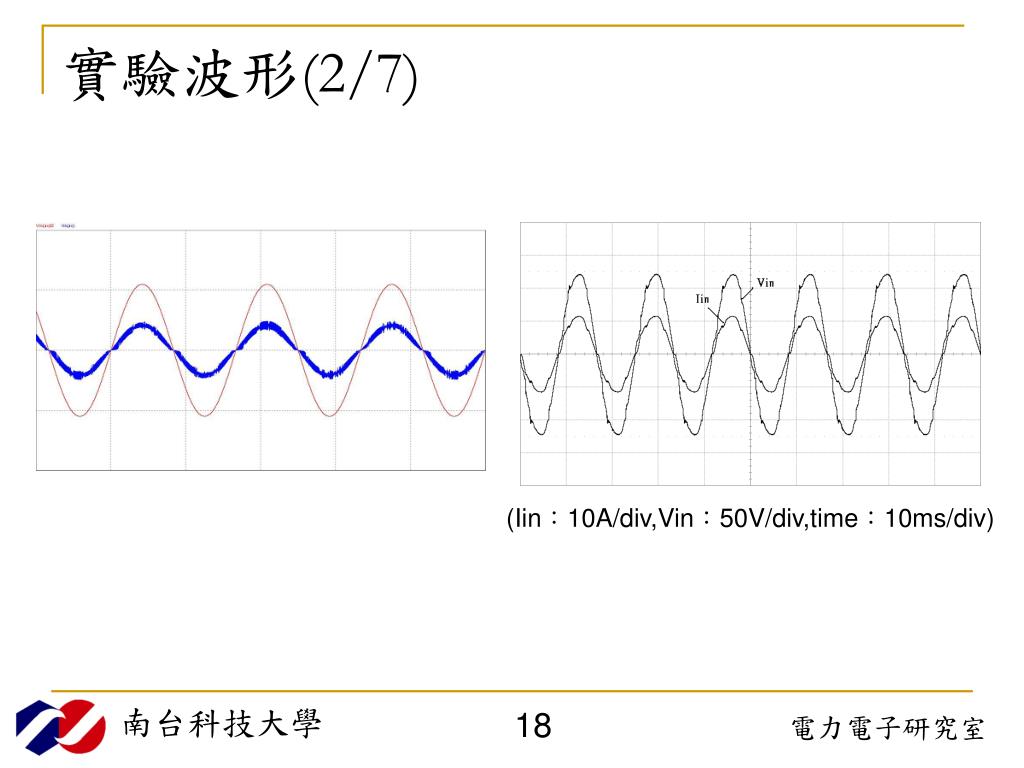

實驗波形(2/7)

(Iin:10A/div,Vin:50V/div,time:10ms/div)

南台科技大學

18

電力電子研究室

slide20

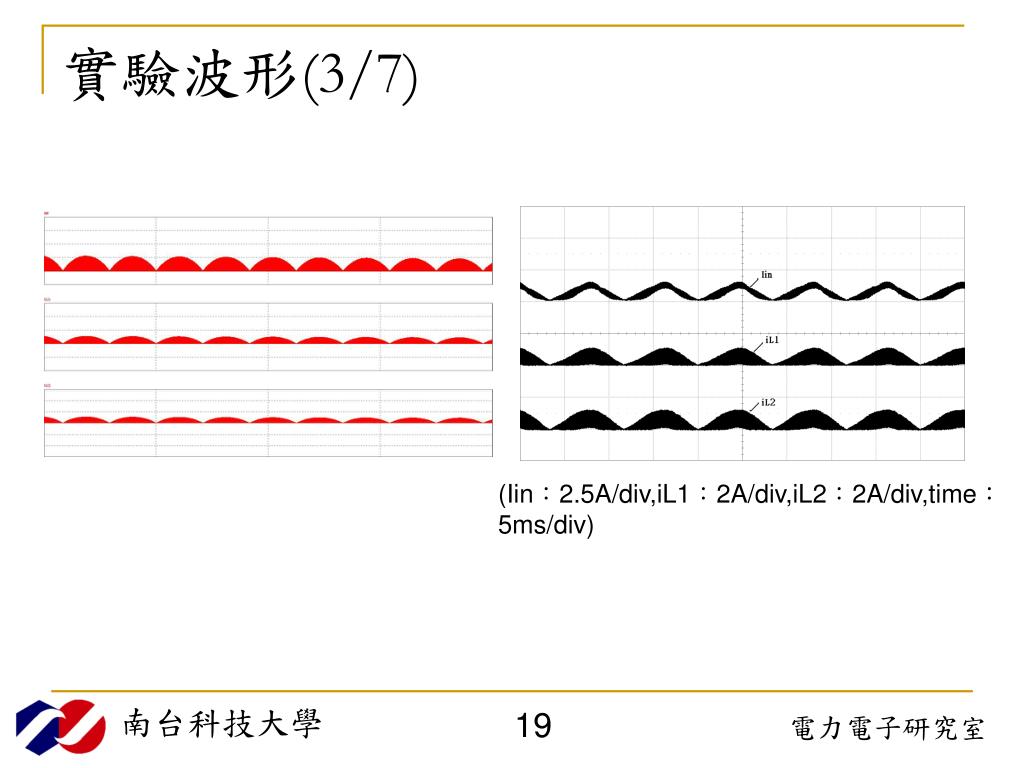

實驗波形(3/7)

(Iin:2.5A/div,iL1:2A/div,iL2:2A/div,time:5ms/div)

南台科技大學

19

電力電子研究室

slide21
實驗波形(4/7)

(Iin:10A/div,iL1:5A/div,iL2:5A/div,time:5ms/div)

南台科技大學

20

電力電子研究室

slide22

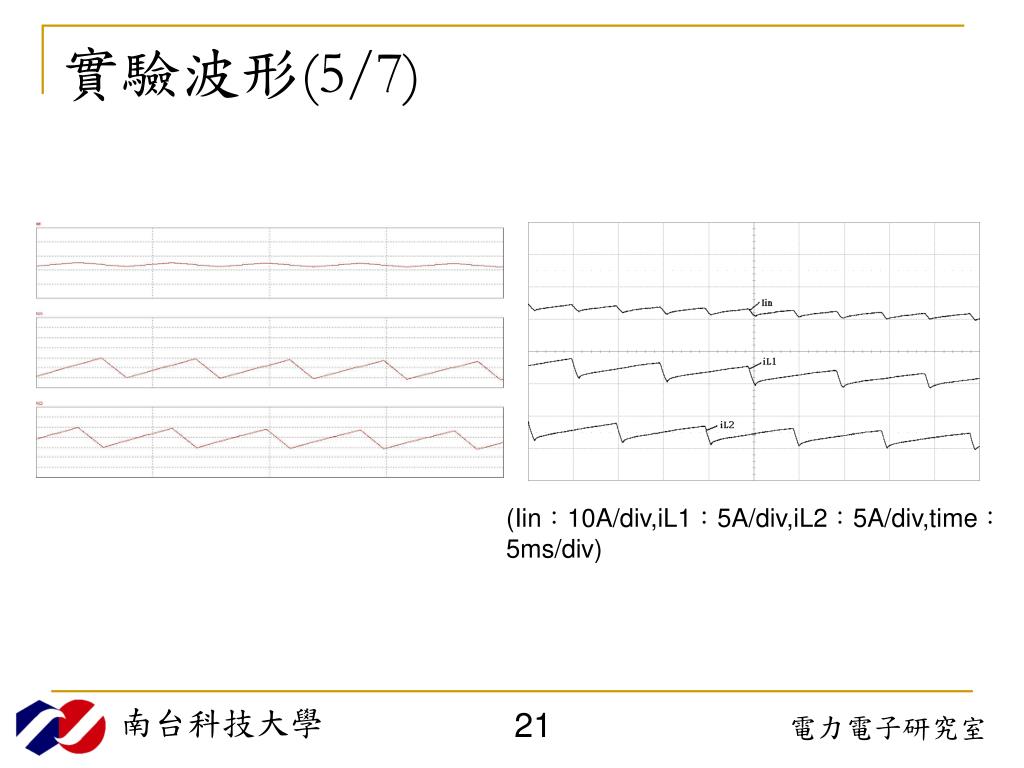

實驗波形(5/7)

(Iin:10A/div,iL1:5A/div,iL2:5A/div,time:5ms/div)

南台科技大學

21

電力電子研究室

slide23

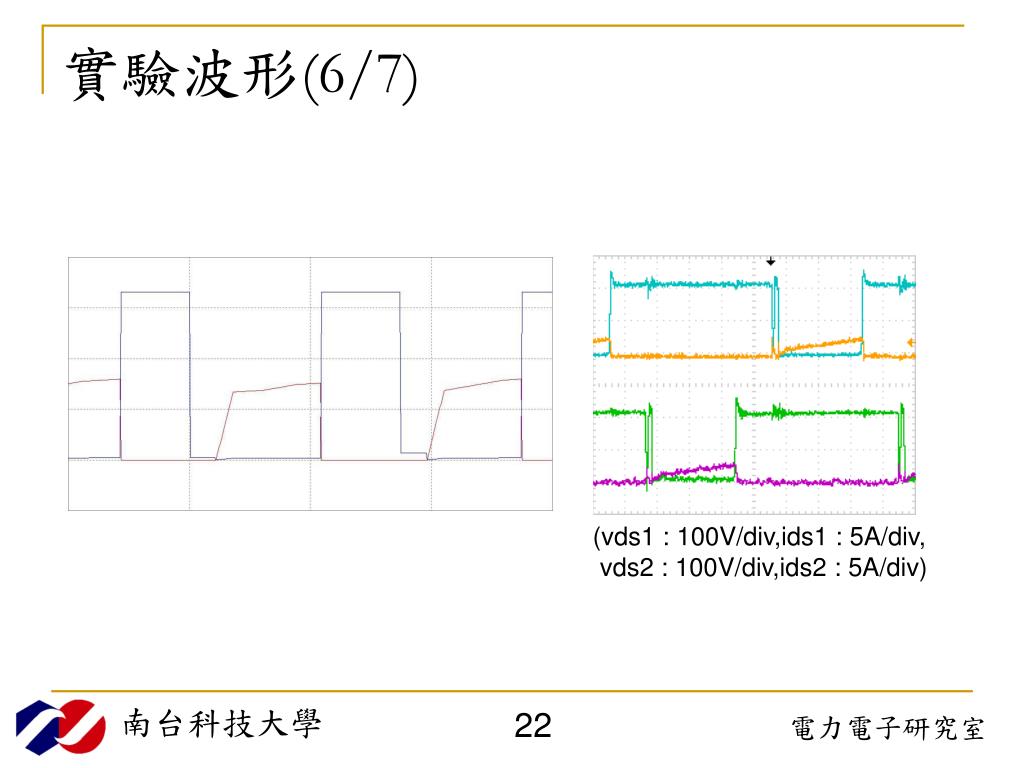

實驗波形(6/7)

(vds1 : 100V/div,ids1 : 5A/div,

vds2 : 100V/div,ids2 : 5A/div)

南台科技大學

22

電力電子研究室

slide24

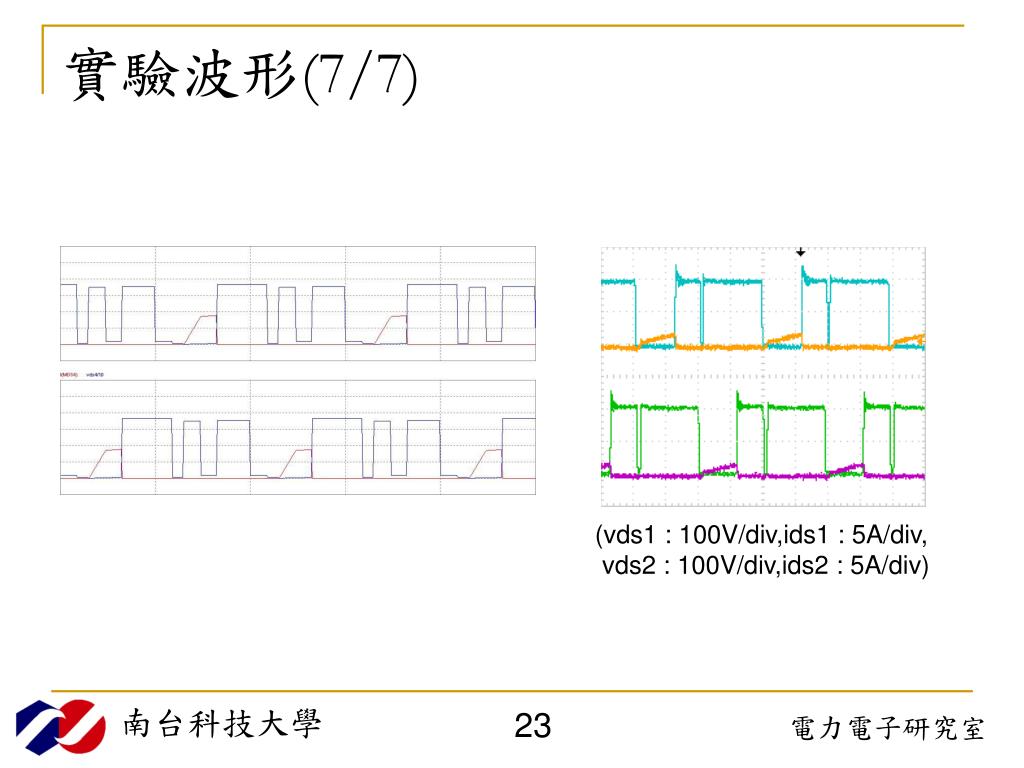

實驗波形(7/7)

(vds1 : 100V/div,ids1 : 5A/div,

vds2 : 100V/div,ids2 : 5A/div)

南台科技大學

23

電力電子研究室

slide25
結論

南台科技大學

24

電力電子研究室

slide26
參考文獻

南台科技大學

25

電力電子研究室

slide27

我的報告到此結束

謝謝

南台科技大學

26

電力電子研究室
