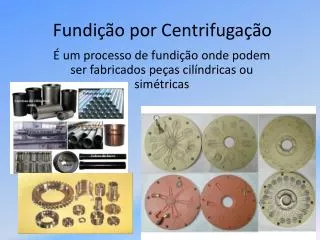

  1. Fundição por Centrifugação É um processo de fundição onde podem ser fabricados peças cilíndricas ou simétricas

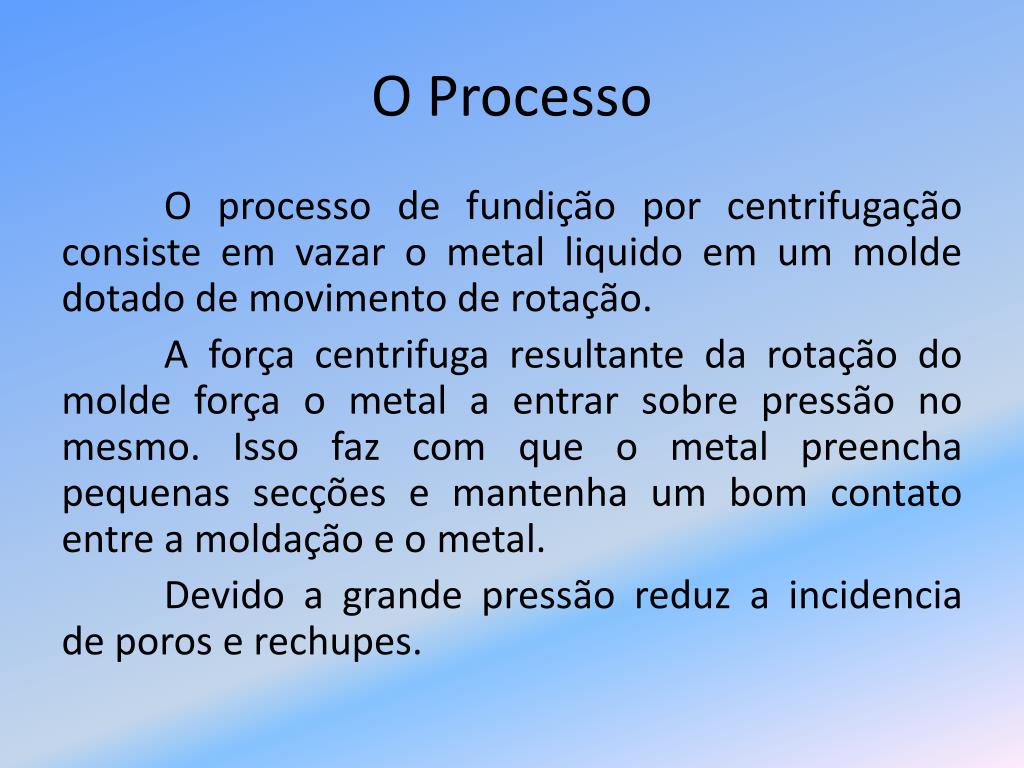

  2. O Processo O processo de fundição por centrifugação consiste em vazar o metal liquido em um molde dotado de movimento de rotação. A força centrifuga resultante da rotação do molde força o metal a entrar sobre pressão no mesmo. Isso faz com que o metal preencha pequenas secções e mantenha um bom contato entre a moldação e o metal. Devido a grande pressão reduz a incidencia de poros e rechupes.

  3. Vantagens • Solidificação direcional • Bom acabamento superficial • Minimização ou eliminação de sistemas de canais • Possibilidade de utilização de uma grande variedade de tipos de metal.

  4. Tipos de processo A fundição por centrifugação pode ser separada em duas classes: • Centrifugação horizontal • Centrifugação vertical

  5. Centrifugação Horizontal Este método é utilizado para produzir peças que possuem um eixo de revolução horizontal. A produção de fundidos baseia-se na força centrífuga gerada pela rotação de uma moldação cilíndrica que impele o metal em fusão contra a parede do molde para desta forma gerar a geometria pretendida.

  6. Centrifugação Horizontal Esquema de um equipamento para fundição por centrifugação horizontal

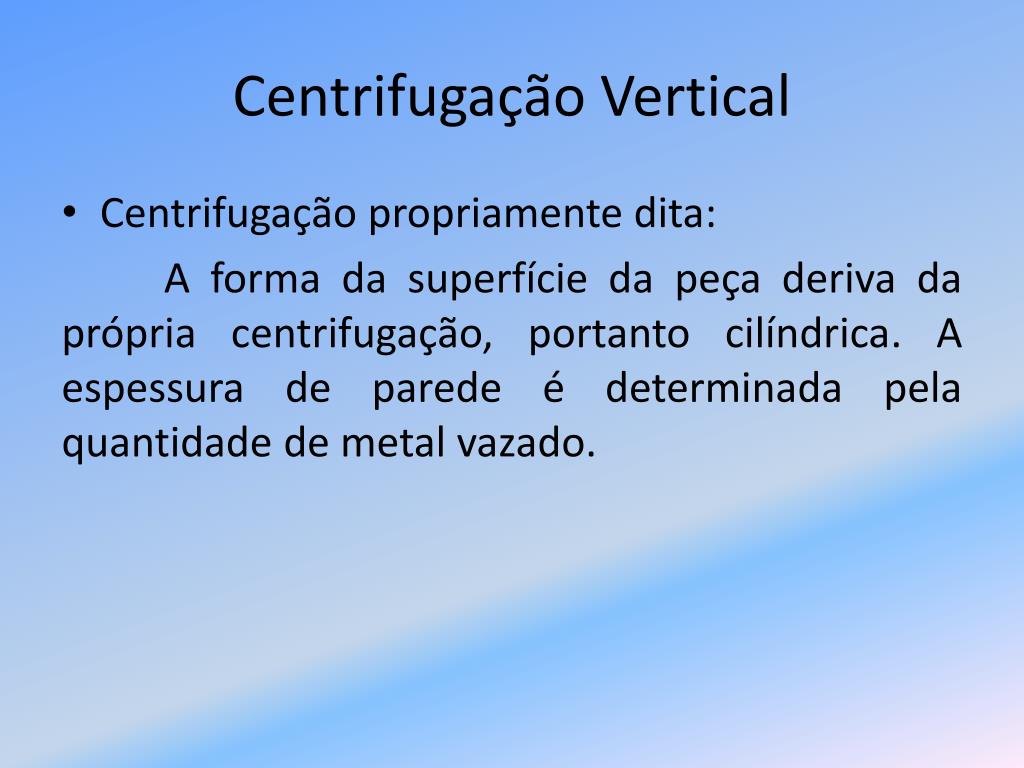

  7. Centrifugação Vertical • Centrifugação propriamente dita: A forma da superfície da peça deriva da própria centrifugação, portanto cilíndrica. A espessura de parede é determinada pela quantidade de metal vazado.

  8. Centrifugação Vertical • Semi-centrifugada: A forma é dada essencialmente pela moldação e a centrifugação é utilizada apenas para fornecer uma pressão superior a da coluna estática de liquido. Utilizado para a fabricação de roda.

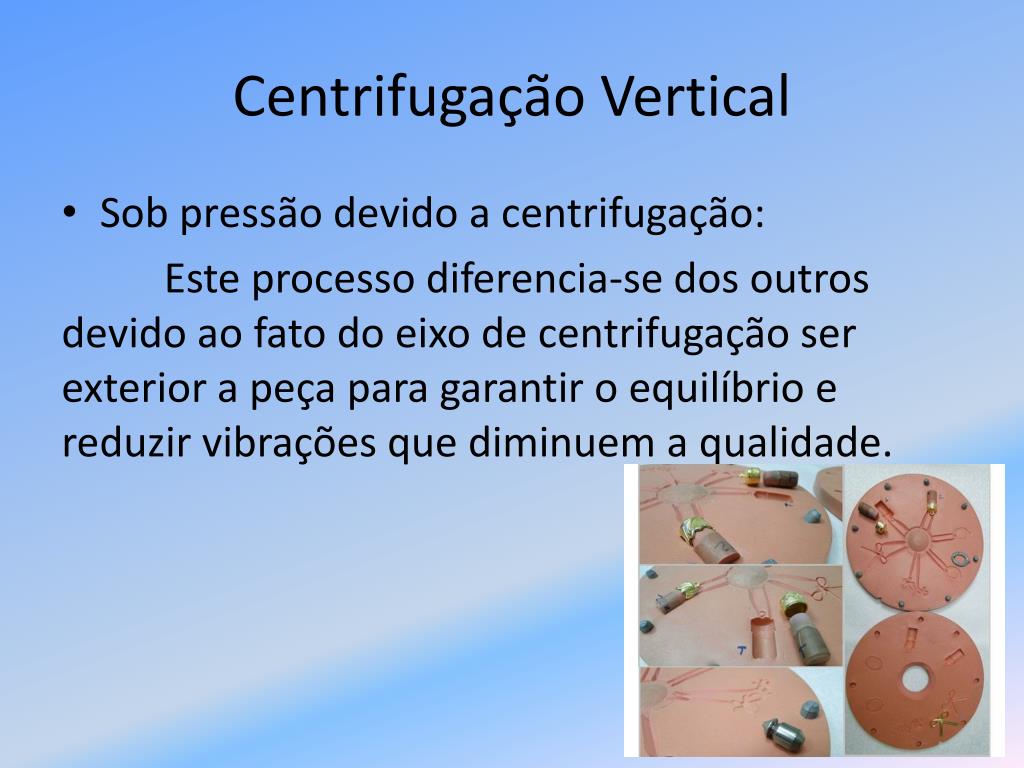

  9. Centrifugação Vertical • Sob pressão devido a centrifugação: Este processo diferencia-se dos outros devido ao fato do eixo de centrifugação ser exterior a peça para garantir o equilíbrio e reduzir vibrações que diminuem a qualidade.

  10. Variáveis do Processo • Temperatura de vazamento • Velocidade de derramamento do metal • Velocidade de rotação da moldação • Materiais utilizados

  11. Referência • Apostila de fundição disponível em: ftp://ftp.demec.ufpr.br/disciplinas/TM233/Centrifuga%E7%E3o/Fundi%E7%E3o%20por%20centrifuga%E7%E3o.pdf
