  1. Análisis Sintáctico M.C. Juan Carlos Olivares Rojas

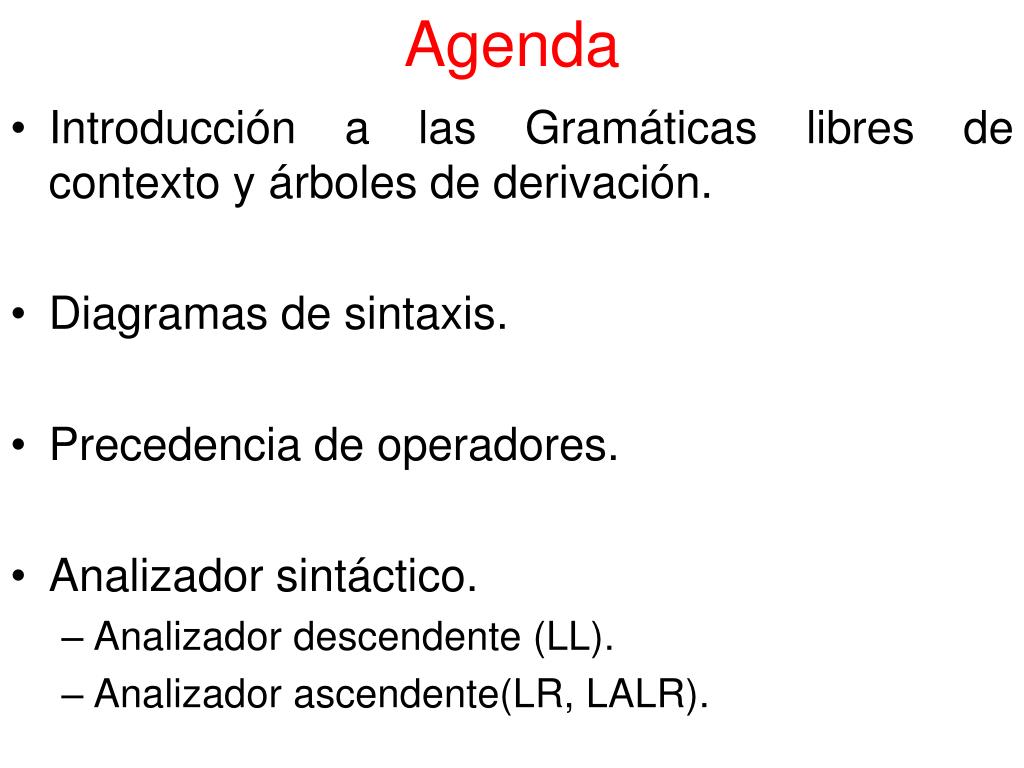

  2. Agenda • Introducción a las Gramáticas libres de contexto y árboles de derivación. • Diagramas de sintaxis. • Precedencia de operadores. • Analizador sintáctico. • Analizador descendente (LL). • Analizador ascendente(LR, LALR).

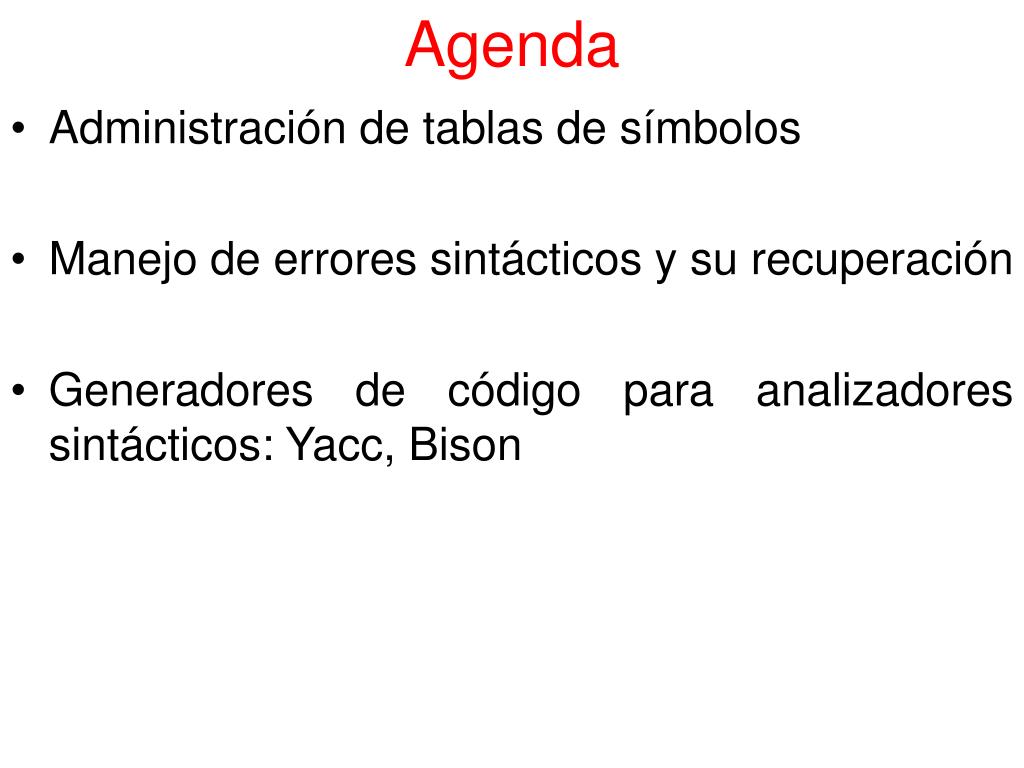

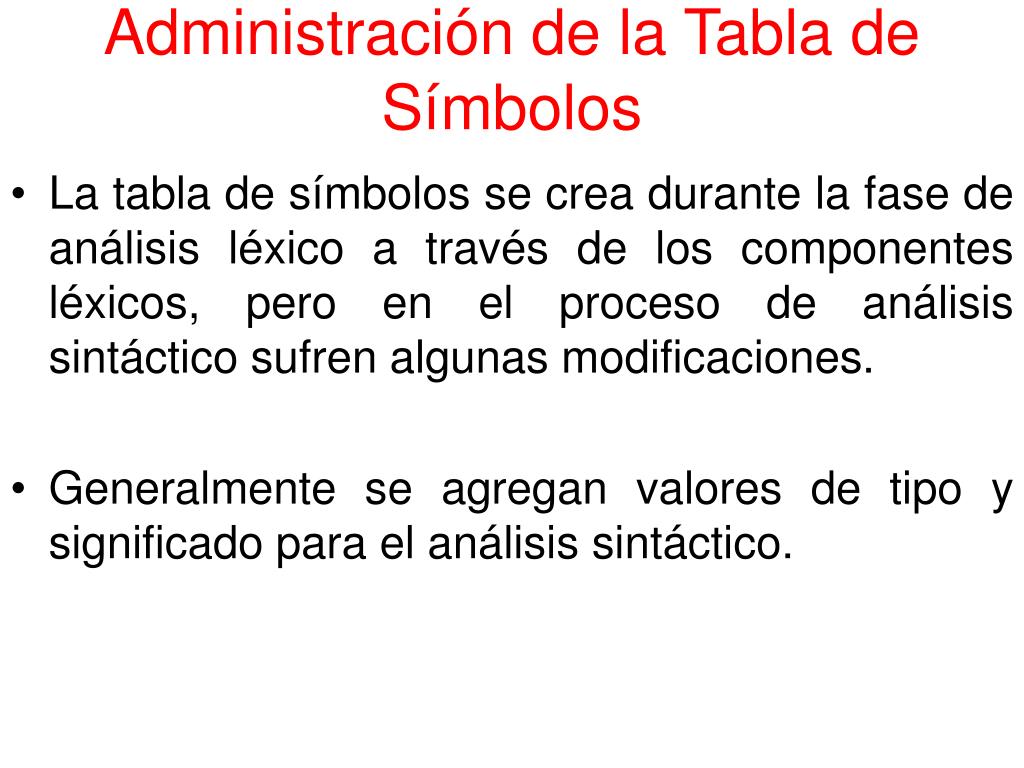

  3. Agenda Administración de tablas de símbolos Manejo de errores sintácticos y su recuperación Generadores de código para analizadores sintácticos: Yacc, Bison

  4. Introducción a las GICs y Árboles de Derivación Todo lenguaje posee una serie de reglas para describir los programas fuentes (sintaxis). Un analizador sintáctico implementa estas reglas haciendo uso de GICs (Gramáticas Independientes del Contexto).

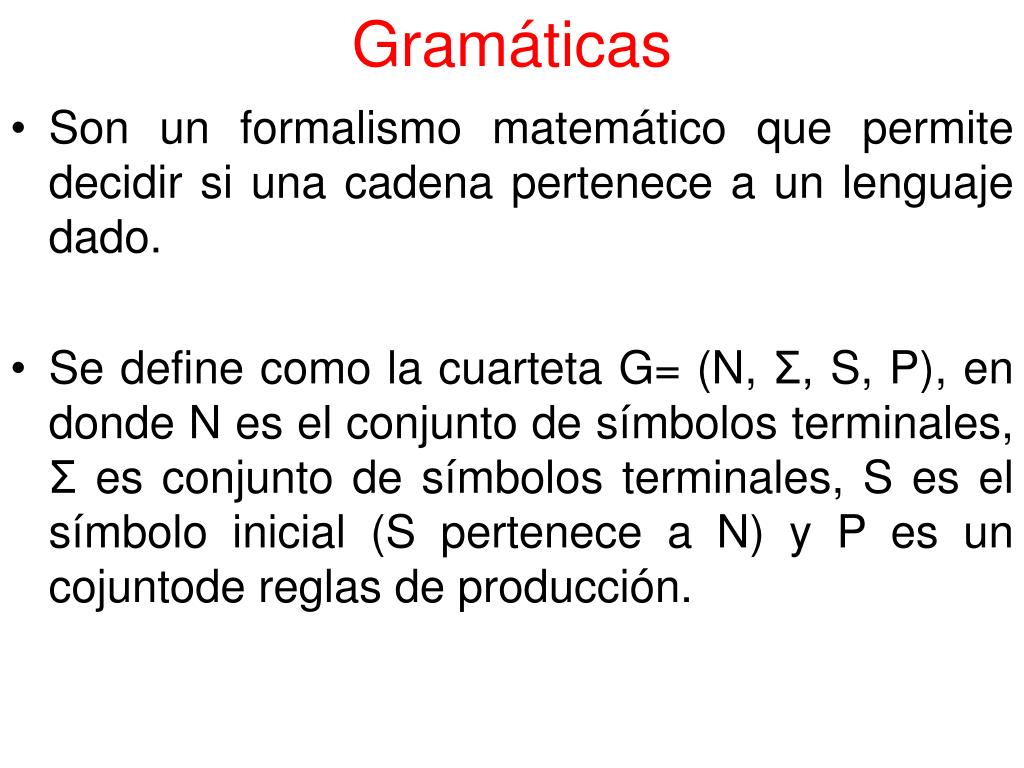

  5. Gramáticas Son un formalismo matemático que permite decidir si una cadena pertenece a un lenguaje dado. Se define como la cuarteta G= (N, Σ, S, P), en donde N es el conjunto de símbolos terminales, Σ es conjunto de símbolos terminales, S es el símbolo inicial (S pertenece a N) y P es un cojuntode reglas de producción.

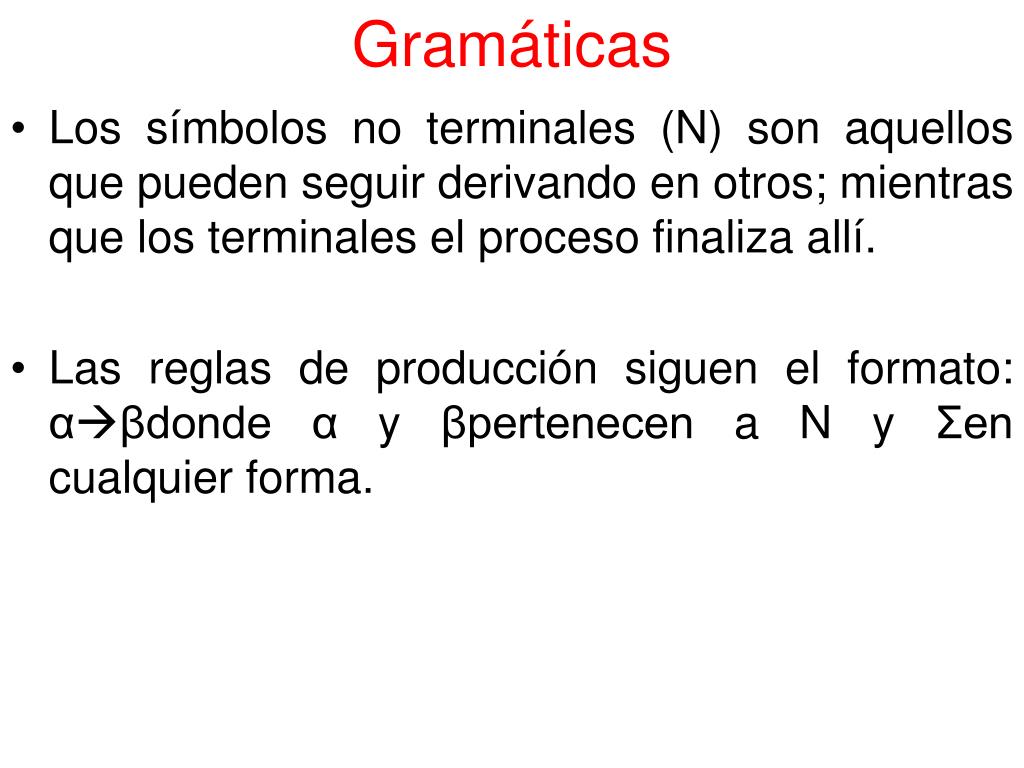

  6. Gramáticas Los símbolos no terminales (N) son aquellos que pueden seguir derivando en otros; mientras que los terminales el proceso finaliza allí. Las reglas de producción siguen el formato: αβdonde α y βpertenecen a N y Σen cualquier forma.

  7. Reglas de Producción Son las reglas que permiten decidir si la cadena pertenece a un lenguaje y la estructura que lleva: SA | aB Bε AaA | bC Cε S Genera cadenas del lenguaje a*b u a

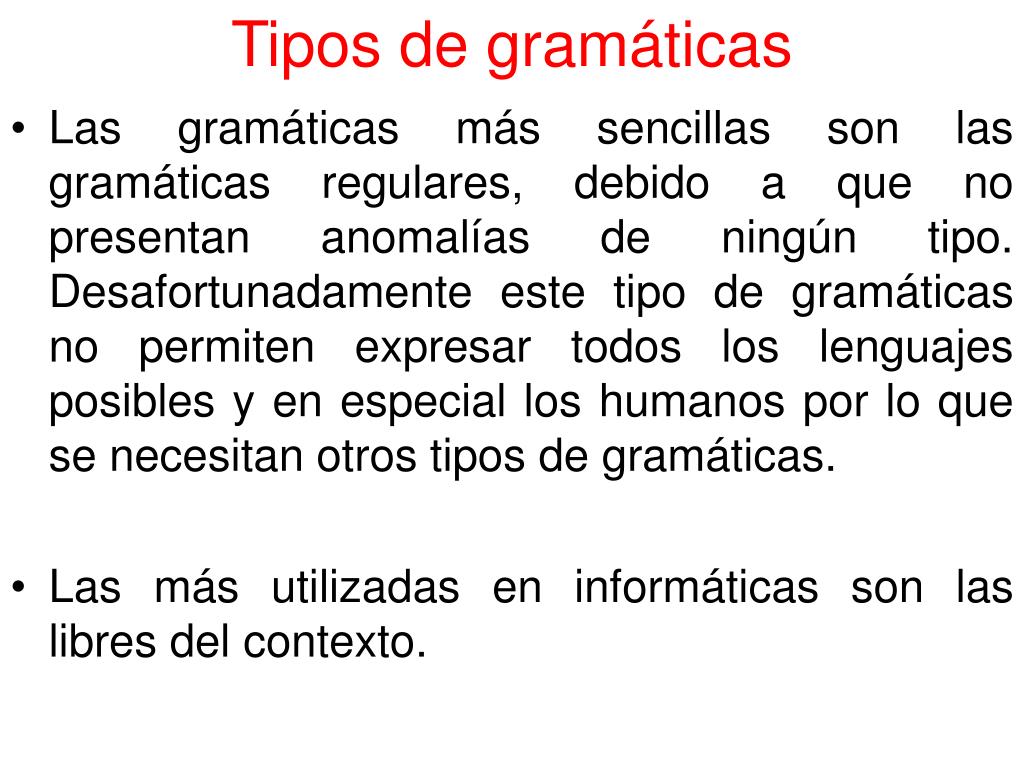

  8. Tipos de gramáticas Las gramáticas más sencillas son las gramáticas regulares, debido a que no presentan anomalías de ningún tipo. Desafortunadamente este tipo de gramáticas no permiten expresar todos los lenguajes posibles y en especial los humanos por lo que se necesitan otros tipos de gramáticas. Las más utilizadas en informáticas son las libres del contexto.

  9. Gramáticas Regulares Son las que se forman a través de Autómatas Finitos Deterministas y Expresiones regulares. No presentan ambiguedades. Sus reglas de producción son del tipo: αβ donde α pertenece a N y β pertenece a (Σ)* N?

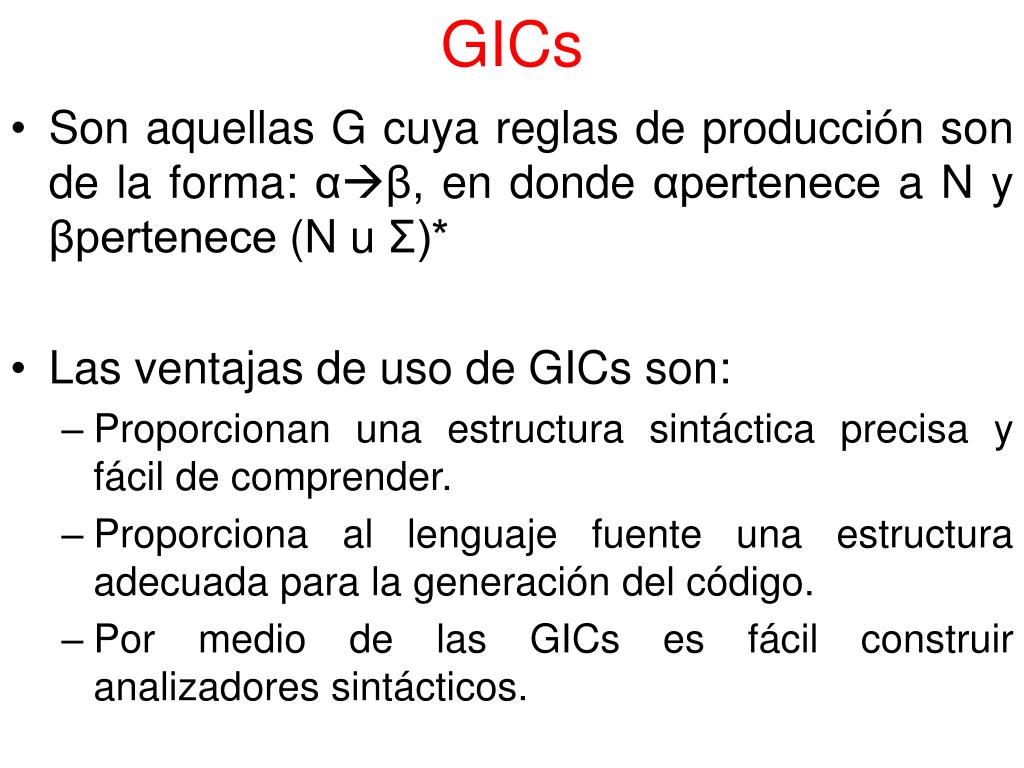

  10. GICs • Son aquellas G cuya reglas de producción son de la forma: αβ, en donde αpertenece a N y βpertenece (N u Σ)* • Las ventajas de uso de GICs son: • Proporcionan una estructura sintáctica precisa y fácil de comprender. • Proporciona al lenguaje fuente una estructura adecuada para la generación del código. • Por medio de las GICs es fácil construir analizadores sintácticos.

  11. GICs Hay que revisar que la gramática no sea inherentemente ambigua para poder eliminar esa ambigüedad o rediseñar la gramática sin anomalías. Algunas formas de eliminar esa ambigüedad es utilizando técnicas como algoritmos CYK y las formas normales de Chomsky(FNCh) y Greibach(FNG).

  12. Ejemplo de GICs Expresiones válidas en lenguajes C: expr  (expr) | - expr | expr op expr | VAR | NUM Error sintáctico: cuando la secuencia de componentes léxicos no puede ser generada por la gramática del lenguaje fuente.

  13. Ejemplos de GICs Declaración de variables en C: Decl TIPO listavar PYC listavarvar | var COMA listavar varID | ASTER var dimensionCI ENTERO CD | CI ENTERO CD dimension

  14. Gramática de un if prop if expr then prop | if expr then prop else prop | ε exprtermino oprel termino | termino termino id | num oprel  < |>|=|<=|<>|>=| idletra (letra | digito)*

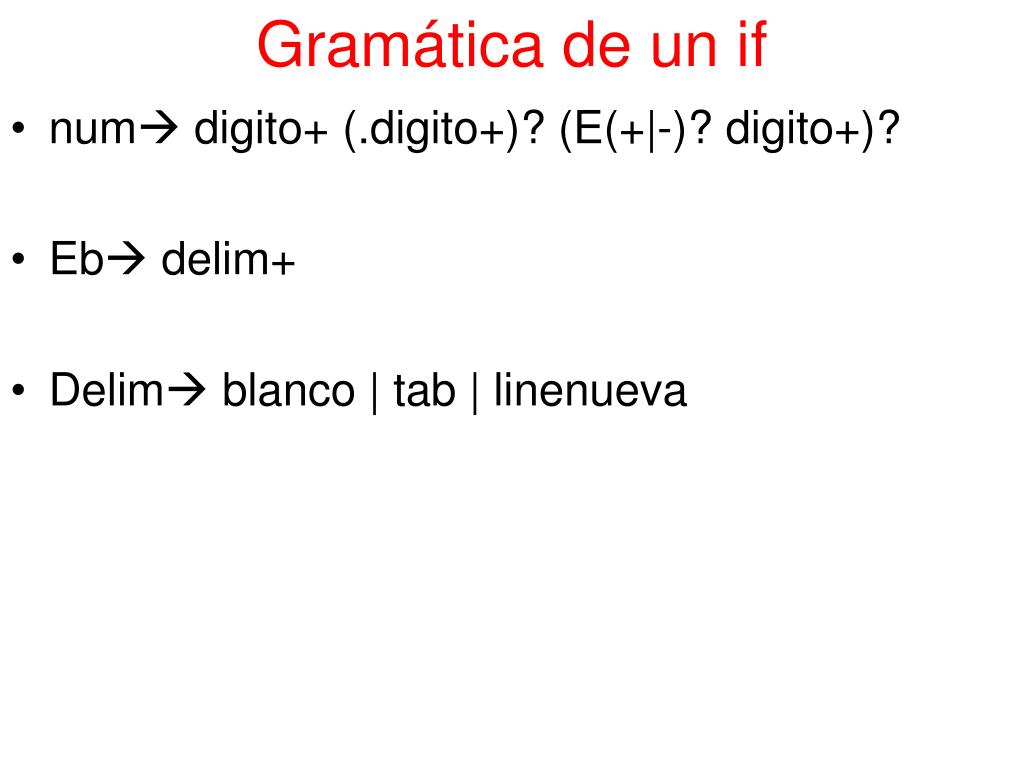

  15. Gramática de un if num digito+ (.digito+)? (E(+|-)? digito+)? Eb delim+ Delim blanco | tab | linenueva

  16. Jerarquía de Chomsky Las otras dos gramáticas en las cuales clasificó Chomsky (GR tipo 3, GIC tipo 2) son las gramáticas sensible al contexto (tipo 1, donde |α| < |β|, donde α y β pertenecen a (Σ u N)* salvo ε) y las gramáticas del tipo 0 o sin restricciones, las cuales sus reglas de producción pueden ser de cualquier tipo.

  17. Árboles de Derivación Es la representación gráfica de la derivación de una cadena. Se crea utilizando el símbolo inicial como la raíz, los símbolos N representan nodos del árbol y los símbolos Σ las hojas del árbol. A través de los árboles de derivación se puede verificar la sintaxis de un lenguaje así como comprobar el significado de las palabras.

  18. Árboles de Derivación Si para la misma cadena existen dos o más árboles de derivación la gramática es ambigua.

  19. BNF La Forma Backus-Naur es una meta-sintaxis; es decir, una sintaxis para representar sintaxis. Es un estándar para representar lenguajes. Los paréntesis triangulares < y > sirven para indicar los símbolos no terminales. La barra vertical | para representar Ó

  20. BNF La doble flecha  indica las derivaciones ::= indica las producciones [] indican elementos opcionales {} indican términos repetitivos

  21. BNF <postal-address> ::= <name-part> <street-address> <zip-part> <name-part> ::= <personal-part> <last-name> <opt-jr-part> <EOL> | <personal-part> <name-part> <personal-part> ::= <first-name> | <initial> "."

  22. BNF <street-address> ::= <house-num> <street-name> <opt-apt-num> <EOL> <zip-part> ::= <town-name> "," <state-code> <ZIP-code> <EOL> <opt-jr-part> ::= "Sr." | "Jr." | <roman-numeral> | ""

  23. EBNF • Extended Backus Naur Form es una metasintaxis ampliamente utilizada que mejora a su antecesor BNF. • Ha cambiado la forma de realizar la especificación de las reglas de producción de la gramática. • La motivación para usar EBNF radica que con BNF los elementos repetitivos necesitan de más reglas de producción para trabajar.

  24. EBNF • Las reglas de producción pueden contener espacios. • Los símbolos terminales se representan con comillas dobles (“”) cuando representan un símbolo del alfabeto y comillas simples (‘’) para representar cadenas • El operador de producción ahora es el símbolo de igual (=)

  25. EBNF • Se recomienda escribir los símbolos no terminales en minúsculas. • Cada regla de producción termina con el símbolo de punto y com (;). • El operador | indica una alternativa de regla de producción.

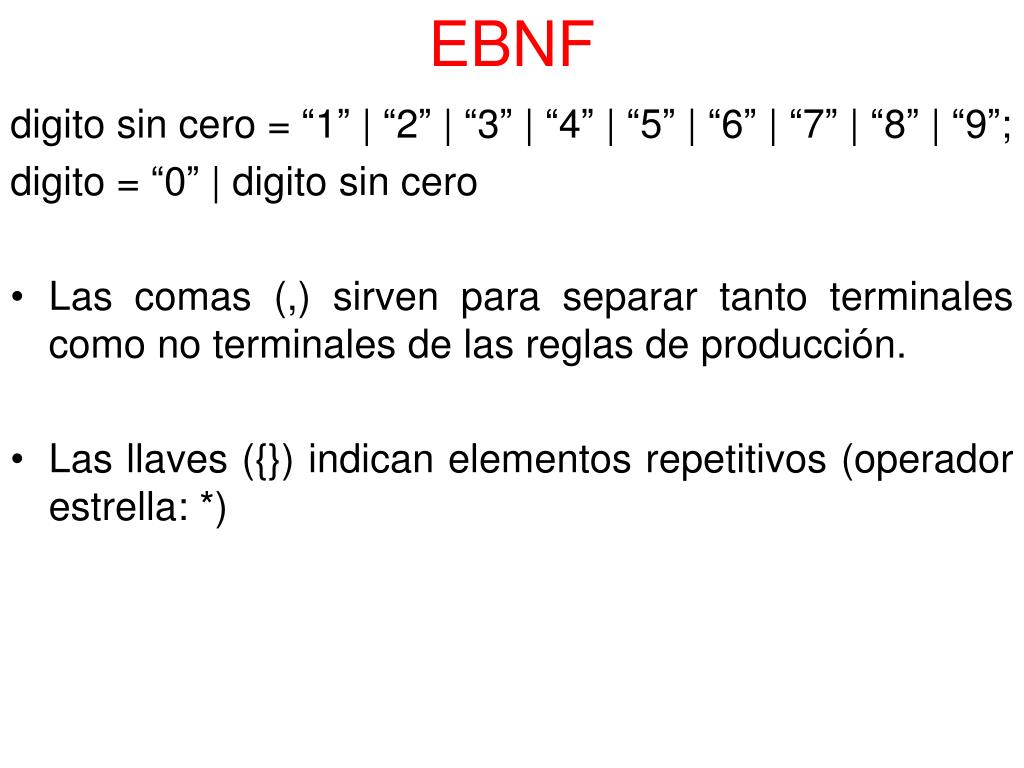

  26. EBNF digito sin cero = “1” | “2” | “3” | “4” | “5” | “6” | “7” | “8” | “9”; digito = “0” | digito sin cero • Las comas (,) sirven para separar tanto terminales como no terminales de las reglas de producción. • Las llaves ({}) indican elementos repetitivos (operador estrella: *)

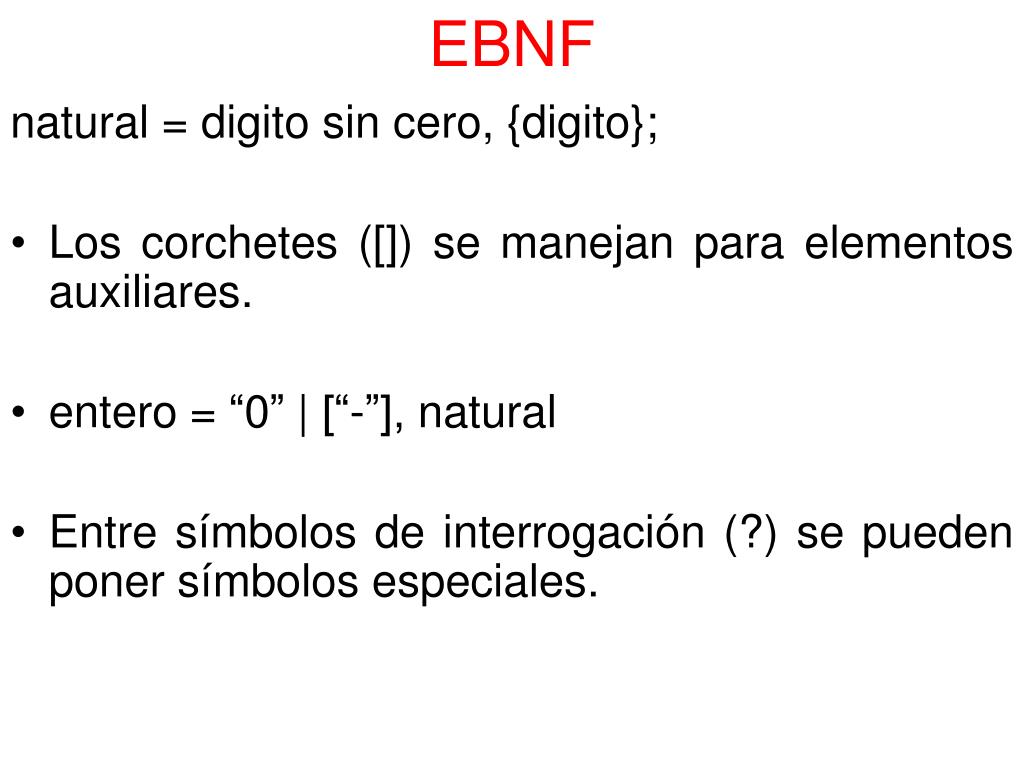

  27. EBNF natural = digito sin cero, {digito}; • Los corchetes ([]) se manejan para elementos auxiliares. • entero = “0” | [“-”], natural • Entre símbolos de interrogación (?) se pueden poner símbolos especiales.

  28. EBNF • Un espacio en blanco se define como: espacio = ? US-ASCII character 32 ?; • Se pueden poner comentarios con los símbolos (* comentario *) • Los paréntesis “(” y “)” se utilizan para agrupar símbolos. El símbolo “-” sirve para expresar excepciones.

  29. EBNF • Se utiliza “*” para indicar repeticion, por ejemplo • regla = “A”; • repetición = 3 * aa, “B”; • Si se deriva la regla de producción repetición la cadena generada sería: AAAB

  30. EBNF • Se pueden anidar operadores como *, {} y [] para lograr cualquier tipo de repetición. • Tanto BNF como EBNF pueden determinar cualquier tipo de gramática, sencillamente EBNF permite simplificar y tener menos ambigüedad en la metasintaxis.

  31. Diagramas de Sintaxis Es otra forma (al igual que los árboles de derivación) de especificar gramáticas de cualquier tipo en especial de tipo 2. La característica de este esquema es que permite ver las derivaciones al instante de que ocurren. Es una forma visual de representar la gramática de un lenguaje.

  32. Diagramas de Sintaxis

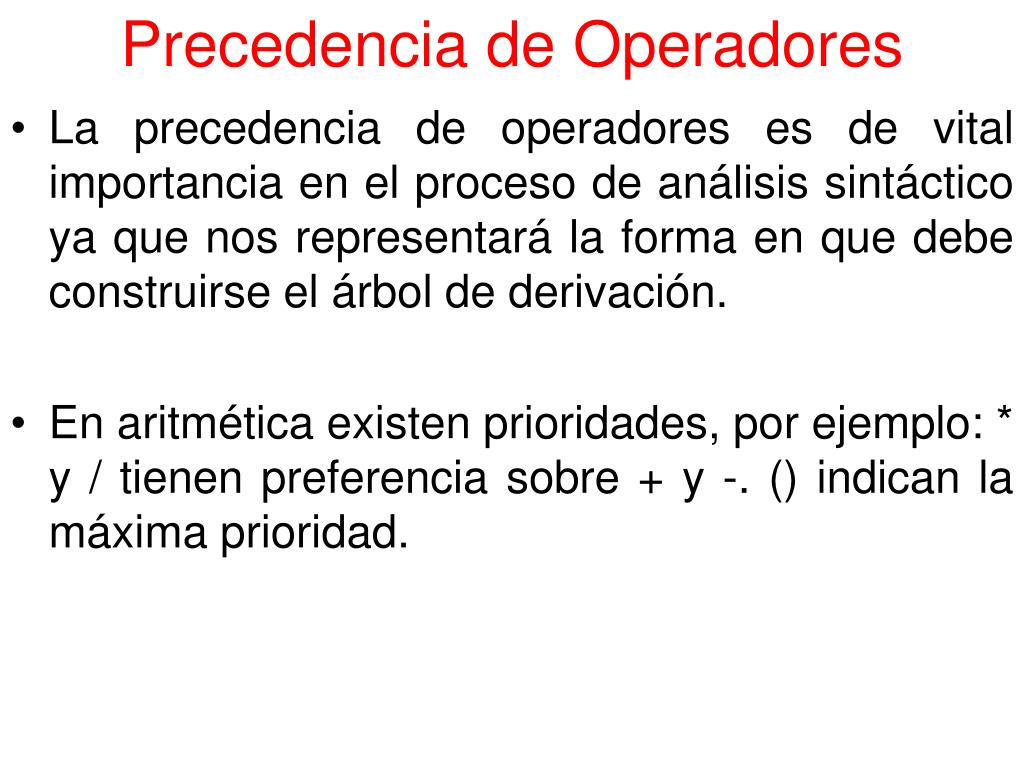

  33. Precedencia de Operadores La precedencia de operadores es de vital importancia en el proceso de análisis sintáctico ya que nos representará la forma en que debe construirse el árbol de derivación. En aritmética existen prioridades, por ejemplo: * y / tienen preferencia sobre + y -. () indican la máxima prioridad.

  34. Precedencia de Operadores La instrucción a = b + c / 2 en la mayoría de los lenguajes no se evalúa de la forma a = (b + c) /2, sino de la forma a = b + (c/2) La forma de evaluación depende de cómo se construyan los operadores, ya sea en infijo, postfijo o prefijo. Las operaciones se realizan de abajo hacia arriba.

  35. Precedencia de Operadores Podría pensarse que esta parte corresponde a la parte semántica dado que el resultado de las operaciones depende del orden. Al hablar de orden se hace referencia al aspecto sintáctico y gramatical. Las reglas gramaticales de mayor prioridad deben de definirse primero. ¿Cómo se diferencia el operador “-” binario del unario?

  36. Tarea UML es el lenguaje de modelado unificado. Tiene la característica principal de ser visual y extensible. Al ser un lenguaje formal debe de contener una estructura bien definida, en este caso vocabulario (alfabeto) bien definido y reglas gramaticales para definir el orden o sintaxis de los elementos así como una semántica o significado propio.

  37. Tarea Realizar un trabajo de investigación que contenga la definición de una gramática visual y sus características. Además, se debe de investigar de un diagrama UML en particular (versión 2.0 o superior) los elementos de léxico, sintaxis y semántica. Se deberá preseleccionar (orden en que lleguen los correos) el tipo de diagrama.

  38. Tarea La tarea se entregará el martes 3 de noviembre. La tarea es individual. Se recomienda consultar libros de UML sólo se deberá tener cuidado de encontrar como la sintaxis y semántica del documento (se puede utilizar una herramienta de diagramación pero quizás no cumpla con el estándar).

  39. Analizador Sintáctico Un analizador sintáctico (Parser) es un programa que reconoce si una o varias cadenas de caracteres forman parte de un determinado lenguaje. Los lenguajes habitualmente reconocidos por los analizadores sintácticos son los lenguajes libres de contexto.

  40. Analizador Sintáctico Los analizadores sintácticos fueron extensivamente estudiados durante la década de 1970, detectándose numerosos patrones de funcionamiento en ellos, cosa que permitió la creación de programas generadores de analizadores sintácticos a partir de una especificación de la sintaxis del lenguaje, tales como YACC, GNU bison y javacc.

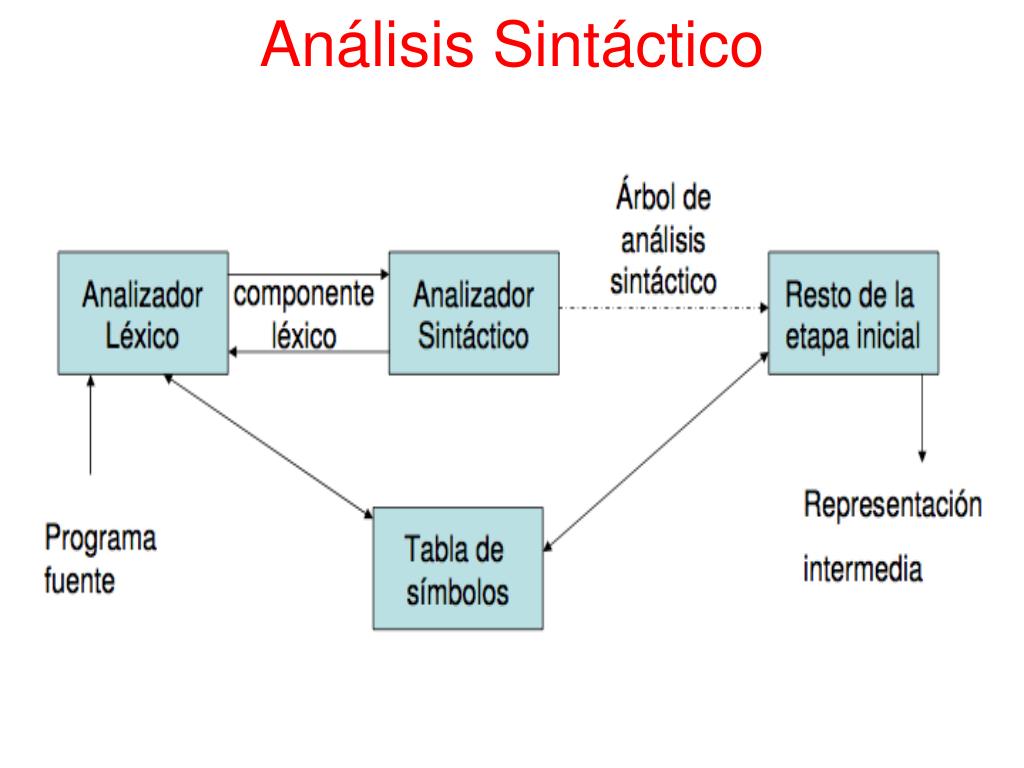

  41. Análisis Sintáctico Es el proceso de determinar si una cadena dada puede ser generada por una gramática. Los analizadores sintácticos de lenguajes de programación suele hacerse de izquierda a derecha, viendo un componente léxico a la vez.
