Presentation Transcript

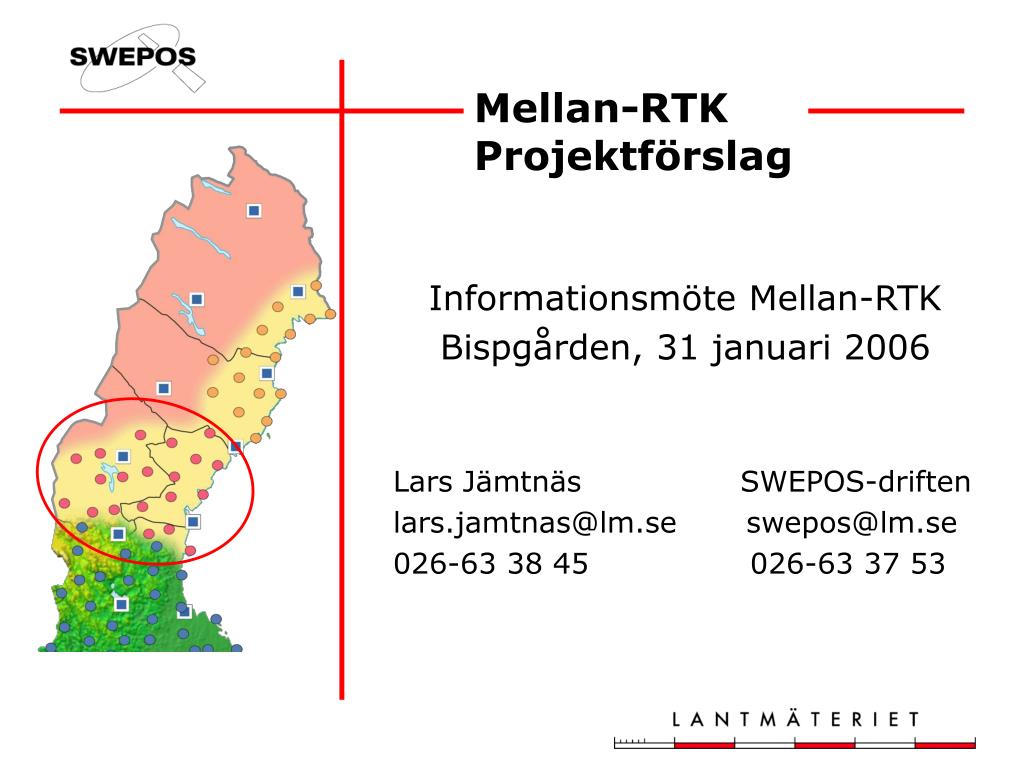

Mellan rtk projektf rslag
Mellan-RTK Projektförslag

Informationsmöte Mellan-RTK

Bispgården, 31 januari 2006

Lars Jämtnäs SWEPOS-driften

lars.jamtnas@lm.se swepos@lm.se

026-63 38 45 026-63 37 53


Mellan rtk

Etableringsprojekt för SWEPOS Nätverks-RTK-tjänst under ett år för positionsbestämning i realtid med centimeternoggrannhet

Omfattar norra Hälsingland, Västernorrland och Jämtland-Härjedalen

Mellan-RTK


F rslag till utbyggnad

Strömsund ett år för positionsbestämning i realtid med centimeternoggrannhet

Junsele

Umeå

Kaxås

Östersund

Duved

Skorped

Domsjö

Strömsnäs

Brunflo

Graninge

Gräftåvallen

Kramfors

Liden

Funäsdalen

Ånge

Rätansbyn

Hedeviken

Sundsvall

Lofsdalen

Grövelsjön

Hassela

Sveg

Hennan

Hybo

Särna

Kuggörarna

Hamra

Alfta

Älvdalen

Sandarne

Sälen

Furudal

Förslag till utbyggnad


Projektområdet ett år för positionsbestämning i realtid med centimeternoggrannhet

  • Befintliga fullständiga SWEPOS-stationer:

    Sundsvall, Sveg, Östersund, Kramfors, Umeå

  • Befintliga förenklade SWEPOS-stationer:

    Sandarne, Hybo, Hamra, Lofsdalen, Grövelsjönosv. (i pågående etableringsprojekt ”Position-Mitt”)

  • 18 nya stationer:

    Funäsdalen, Hedeviken, Rätansbyn, Gräftåvallen, Brunflo, Duved, Kaxås, Strömsund, Strömsnäs, Junsele, Kuggörarna, Hennan, Hassela, Ånge, Liden, Graninge, Skorped, Domsjö


Syfte

Etablering + ett års drift av nätverks-RTK i södra Norrland

Produktionsmätning, funktion, kostnads-/nyttoeffekt för nätverks-RTK

Utarbeta rutiner för transformation från SWEREF 99 till lokala system

Vilka vinster finns i att introducera nätverks-RTK i organisationer som arbetar med detaljmätning, maskinstyrning etc.?

Syfte


Effektmål Norrland

Fördjupad erfarenhet av användning av nätverks-RTK

Underlag för att bedöma hur nätverks-RTK kan påverka effektiviteten för t.ex. detalj-mätning med GPS

Produktmål

Ett nät av fasta referens-stationer för nätverks-RTK i södra Norrland för produktions-mätning med nätverks-RTK, som sedan övergår i SWEPOS Nätverks-RTK-tjänst

Mål


Aktivitetsplan
Aktivitetsplan Norrland

  • Introduktion

    • ca 5 mån (eller när finansieringen är klar!)

  • Planering

    • 2 mån

  • Implementering och verifiering

    • 2 mån

  • Användning i produktion

    • 12 mån

  • Utvärdering

    - löpande under projektet


Tidsplan
Tidsplan Norrland


Introduktionsfas
Introduktionsfas Norrland

  • Information, utskick

  • Informationsmöte i Bispgården 31 januari 2006

  • Projektinbjudan

  • Uppföljning av projektinbjudan

  • Finns finansiering?


Planeringsfas

Grundförutsättningar Norrland

Planering av aktiviteter under projektet

Tidsplanering

Val av plats för stationer

Planeringsfas



Riktlinjer för nya referensstationer Norrland

  • Antennens placering

    • Sikthinder

  • Byggnaden

    • Stabilitet, takbeklädnad

  • Störningar

    • Radiomaster m.m.

  • Utrustningens förvaring

    • Utrymme

  • Kommunikation


Implementerings och verifieringsfas

Etablering av antenn-fundament och installation av stationsutrustning

Genomgång av systemfunktioner

Utbildning och uppstart

Implementerings- och verifieringsfas


Utbildning stationsutrustning

  • Grundläggande utbildning för nya GPS-användare

  • 2 dagars utbildning som omfattar introduktion till GNSS, observationsmetoder och fältövningar


Låneutrustning stationsutrustning

  • Möjlighet att låna GPS-mottagare för de som ej har egen utrustning

  • Förslag att 3-4 intressenter delar på en utrustning  3-4 månaders lån per intressent


Uppstartsdagar stationsutrustning

  • Inställning och funktionskontroll av användarnas utrustning

  • Ev. inläggning av transformationssamband

  • Sker i samverkan med GPS-återförsäljarna


Produktions m tningsfas

Tjänsten är tillgänglig för produktionsmätning – obegränsad användning under ett års tid

Intressenterna skickar regelbundet in funktions-rapporter och resultat från frivilliga testmätningar

Användarseminarier för utbyte av erfarenheter

Produktions-mätningsfas


Utvärdering av funktionsrapporter och frivilliga testmätningar

Sammanställning av rapporter går ut till projektdeltagare

Slutrapport

Utvärderingsfas


Finansiering

Arbetstid testmätningar

LMV (geodetiska utvecklings-enheten) täcks inom ramen för SWEPOS-projektet

Intressenterna står för egen tid och resor

Finansiering

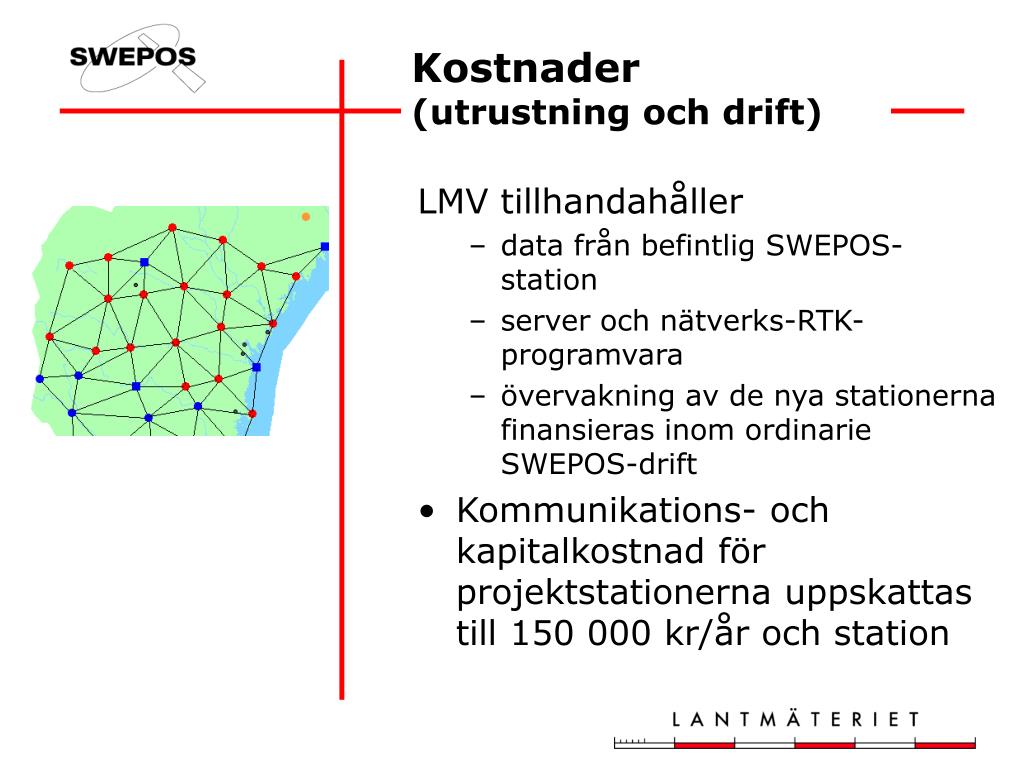

Kostnader utrustning och drift

LMV tillhandahåller testmätningar

data från befintlig SWEPOS-station

server och nätverks-RTK-programvara

övervakning av de nya stationerna finansieras inom ordinarie SWEPOS-drift

Kommunikations- och kapitalkostnad för projektstationerna uppskattas till 150 000 kr/år och station

Kostnader(utrustning och drift)


Finansiering utrustning och drift
Finansiering testmätningar(utrustning och drift)


Tillämpade intressent- testmätningaravgifter i tidigare projekt

  • Kommuner, < 10.000 invånare, 10.000 kr/år

  • Kommuner, 10 – 50.000 invånare, 25.000 kr/år

  • Kommuner, > 50.000 invånare, 50 000 kr/år

  • Kommunalt bolag i kommun som är intressent, 10.000 kr

  • Övriga intressenter, 50.000 kr/år

  • Konsulter, omsättning <10 miljoner kr, 25.000 kr/år

  • Konsulter, omsättning >10 miljoner kr, 50.000kr/år

  • Intressentavgifter för Mellan-RTK?


Hur går vi vidare? testmätningar
