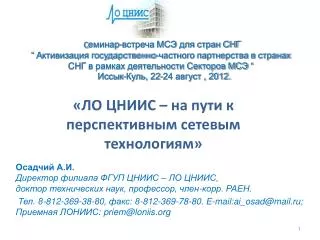

Cеминар-встреча МСЭ для стран СНГ “ Aктивизация государственно-частного партнерства в странах СНГ в рамках деятельности Секторов МСЭ “ Иссык-Куль, 22-24 август , 2012.

«ЛО ЦНИИС – на пути к перспективным сетевым технологиям»

Осадчий А.И.Директор филиала ФГУП ЦНИИС – ЛО ЦНИИС, доктор технических наук, профессор, член-корр. РАЕН.

Тел. 8-812-369-38-80, факс: 8-812-369-78-80. E-mail:ai_osad@mail.ru; Приемная ЛОНИИС: priem@loniis.org


4037187
Коэволюция информационно-телекоммуникационных технологий и общества


4037187
Комплекс оборудования САПФИР информационно-телекоммуникационных технологий и общества


4037187
Характеристики оборудования САПФИР

  • САПФИР – это гибкие программные коммутаторы классов 4 и 5, построенные по технологии Softswitch

  • САПФИР – использует протокол SIP (Session Initiation Protocol, RFC 3261) для сигнализации в IP – сети, и известные протоколы сигнализации TDM для стыка с ССОП: ОКС №7, EDSS1, 2ВСK, 1BCK, R1.5/R2, и др.

  • САПФИР – обеспечивает возможность выноса абонентской емкости до 100% без ограничений числа мультисервисных абонентских выносов (МАВ)

  • САПФИР – обеспечивает подключение абонентских устройств широкополосного доступа по медному, оптическому и по беспроводному каналу связи

  • САПФИР – поддерживает по IP – сетям централизованное удаленное управление, настройку, изменение конфигурации и анализ работы системы, обеспечивая сбор и индикацию аварийных сообщений различных категорий, а также фиксацию подробных статистических данных с возможностью их фильтрации по критериям, задаваемым оператором

  • САПФИР– использует протоколы:

  • - RTP, RTCP – для передачи речевых сообщений

  • - Рекомендации МСЭ–Т G.711A–Law и G.711mU–Law, G.723.1, G.729A – для формирования пакетов сообщений

  • - Рекомендации МСЭ–Т G.168/G.165 – для эхокомпенсации и подавления эха с задержками до 128мсек

  • САПФИР - обеспечивает информационную безопасность (организация VPN, приоритезация трафика и др.);


4037187
Вариант строительства мультисервисных сетей с применением комплекса САПФИР в окружении TDM-сети

В рамках ФЦП «Социальное развитие села до 2010 года» в период 2007-2009 г.г. целиком в Дубовском и в Целинском районах Ростовской области, в Панинском районе Воронежской областии двух районах Ленинградской области взамен старого коммутационного оборудования было установлено NGN - оборудование МСУ САПФИР разработки ФГУП ЛОНИИС


4037187

Пример архитектуры областной мультисервисных сетей с применением комплекса САПФИР в окружении TDM-сети NGN/IMSсети


4037187

Вариант построения мультисервисных сетей с применением комплекса САПФИР в окружении TDM-сети NGN- сети на основе МСУ «САПФИР»

«Тарлон»

Система биллинга

Тарификация по времени и видам услуг

УУД – удаленный узел доступа, АС – абонентская станция,

ГШ – голосовой шлюз, БС – базовая станция


4037187
Комплекс оборудования САПФИР мультисервисных сетей с применением комплекса САПФИР в окружении TDM-сети Направления дальнейшего развития

В ближайшей перспективе:

  • Переход на платформу IMS (IP Multimedia Subsystem) с реализацией единообразной схемы предоставления мультимедийных услуг;

  • Подготовка к реализации концепции FMC (Fixed Mobile Convergence) и разработка унифицированных способ конвергенции разнородных проводных и беспроводных сетей с пакетной коммутацией.

    На последующий период:

  • Разработка интеллектуального программного коммутатора (на основе внедрения элементов искусственного интеллекта) для поддержки инфраструктуры перспективных когнитивных беспроводных и проводных сетей

  • Реализация совместимости с внешними интерфейсами беспроводных средств связи по технологии LTE.

  • Разработка мобильного комплекса связи.


4037187
Перспективный комплекс САПФИР –К (для проводных и беспроводных когнитивных сетей)


4037187

Мобильные комплексы на архитектуре Softswitch

Мобильные комплексы средств связи, обеспечивающие сопряжение всего имеющегося в регионах оборудования связи: проводного и беспроводного, узкополосного и широкополосного, использующего и старые и современные инфокоммуникационные технологии должны строиться по архитектуре Softswitch,что позволит в будущем перейти к когнитивным сетям, использующим искусственный интеллект для решения всевозможных практических задач. Наличие мобильных комплексов средств связи, построенных по упомянутой архитектуре с обозначенными целевыми функциями значительно повысит эффективность работы и управляемость всеми хозяйственными, культурными и другими объектами, действующими в регионах. Пример взаимодействия мобильного комплекса с внешними сетями приведен на следующем рисунке.


4037187

Схема взаимодействия мобильного комплекса связи с внешними сетями


4037187

Вариант построения комплекса связи с внешними сетямиNGN- сети с использованием широкополосных беспроводных систем

УУД – удаленный узел доступа, АС – абонентская станция,

ГШ – голосовой шлюз, БС – базовая станция


Mesh wi fi ip ieee 802 11 g s
Технология комплекса связи с внешними сетямиmesh -самоорганизующиеся сети Wi-Fi – IPIEEE 802.11g/s

  • Протокол Mesh-сетипозволяет развертыватьсамоорганизующиеся и самовосстанавливающиеся сети точек доступа ячеистой структуры.

  • Протокол Mash обеспечивает:

    - самоорганизующуюся сеть как при инсталляции, так и при добавлении новых зон охвата Wi-Fi;

    - самозаживление в случае возникновения помех или сбоя в работе оборудования;

    - постоянный динамический перерасчет эффективности работы сети;

    - высокий уровень безопасности между клиентами и точками доступа


2 wi fi
Городская 2-х диапазонная сеть комплекса связи с внешними сетямиWi-Fi ячеистой структуры


4037187
Вариант построения телефонной сети на базе Mesh-сети


4037187

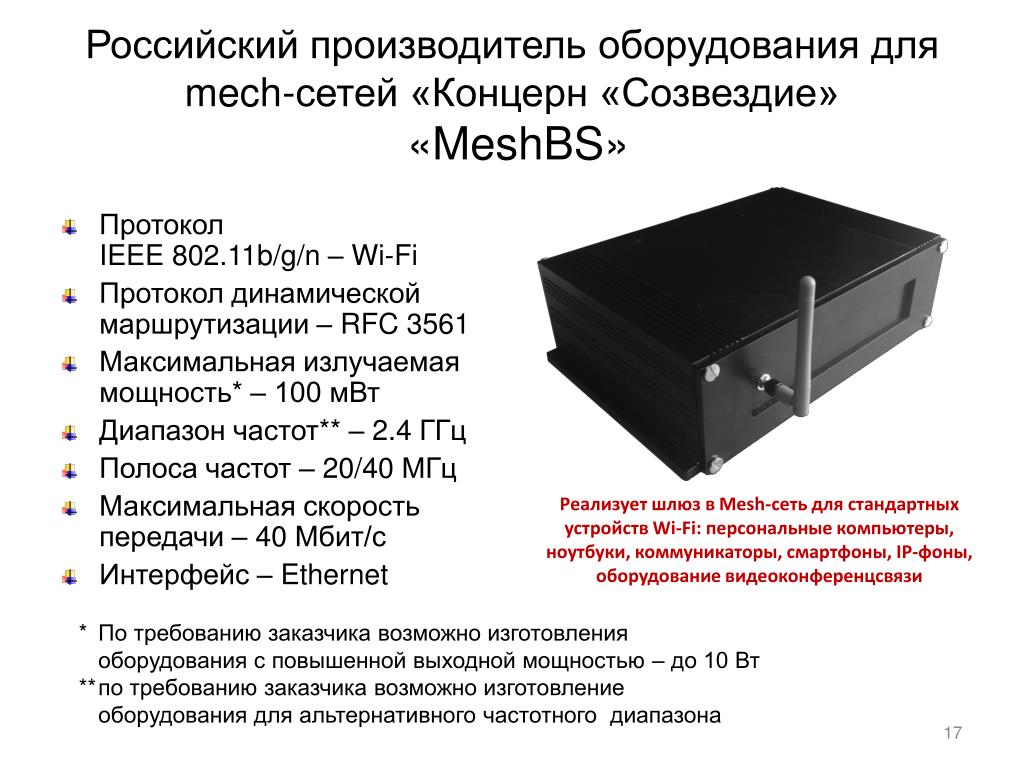

Российский производитель оборудования для mech-сетей «Концерн «Созвездие» «MeshBS»

Протокол IEEE 802.11b/g/n – Wi-Fi

Протокол динамической маршрутизации – RFC 3561

Максимальная излучаемая мощность* – 100 мВт

Диапазон частот** – 2.4 ГГц

Полоса частот – 20/40 МГц

Максимальная скоростьпередачи – 40 Мбит/с

Интерфейс –Ethernet

Реализует шлюз в Mesh-сеть для стандартных устройств Wi-Fi: персональные компьютеры, ноутбуки, коммуникаторы, смартфоны, IP-фоны, оборудование видеоконференцсвязи

* По требованию заказчика возможно изготовления оборудования с повышенной выходной мощностью – до 10 Вт

** по требованию заказчикавозможно изготовление оборудования для альтернативного частотного диапазона


Wi fi mesh orinoco ap 4 5 00
Точка доступа оборудования для Wi-Fi для Mesh-сети «ORiNOCO AP-4500»

Поддерживает стандарты:

IEEE 802.11a

IEEE 802.11b

IEEE 802.11g

IEEE 802.11./i

IEEE 802.11./e

Поддерживаются протоколы

ОМСР (ORiNOCO Mesh Creation

ProtocolTM ) и PoE


4037187

Примеры бесплатного доступа оборудования для Wi-Fiв Москве

  • На Курском вокзале в Москве создана зона Free Wi-Fi. Зона покрытия сети охватывает все объекты, расположенные на территории вокзального комплекса.

  • В перспективе к всемирной паутине можно будет подключиться на всех вокзалах Москвы и крупных городов России.

  • С помощью Интернета железнодорожники планируют развивать различные интерактивные сервисы, например: продажу билетов, безналичную оплату услуг, использование электронных денег, накопление бонусов и другие.

  • Пассажиры российских железных дорог получили возможность бронировать, оплачивать и распечатывать проездные билеты из интернета.


4037187

Примеры бесплатного доступа оборудования для Wi-Fiв Москве

  • Бесплатный Wi-Fi действует в авиаэкспрессах, международном аэропорте Шереметьево, на некоторых маршрутах городских автобусов.

  • Мэр Москва пообещал обеспечить бесплатный Wi-Fi доступ к Интернету на всех станциях московского метро

  • 300 московских школ в ближайшее время получат бесплатный доступ в интернет по Wi-Fi со скоростью 10 Мбит/ (c ограничением посещаемых сайтов)

  • Бесплатный Wi-Fi доступен к сети интернет действует в московском парке им. Горького, парке Царицыно и других местах

  • Минкомсвязи сообщил о программе обеспечения университетов и студенческих общежитий бесплатным высокоскоростным доступом к сети интернет по Wi-Fi в ближайшие 2 года


Wi fi
Wi-Fi оборудования для в такси

  • В московской таксомоторной компании «Важная персона» и Санкт-Петербургской компании «Такси Люкс» мобильным интернетом с Wi-Fi доступом оборудовано более 200 автомобилей - такси.

  • Высокоскоростной мобильный доступ в Интернет организован откомпании «Скай Линк» с помощью EV-DO-маршрутизатора Huawei EC506 с поддержкой Wi-Fi / Ethernet, обеспечивающий скорость до 2,4 Мбит/с. Размещен в багажнике автомобиля.

  • Благодаря использованию данной технологии пассажир не только получает бесплатный доступ в Интернет, но и может оплатить свой проезд пластиковой картой.

  • Пользоваться доступом в Интернет могут одновременно несколько пассажиров в машине.


Mash wi fi

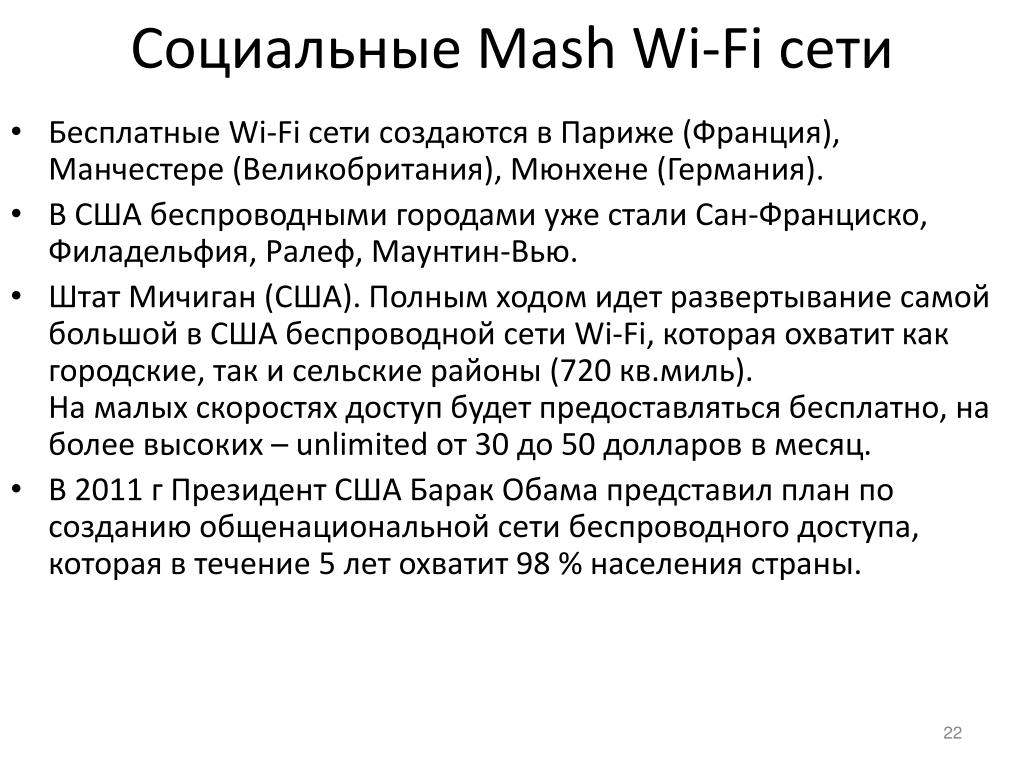

Социальные оборудования для Mash Wi-Fi сети

  • Бесплатные Wi-Fi сети создаются в Париже (Франция), Манчестере (Великобритания), Мюнхене (Германия).

  • В США беспроводными городами уже стали Сан-Франциско, Филадельфия, Ралеф, Маунтин-Вью.

  • Штат Мичиган (США). Полным ходом идет развертывание самой большой в США беспроводной сети Wi-Fi, которая охватит как городские, так и сельские районы (720 кв.миль). На малых скоростях доступ будет предоставляться бесплатно, на более высоких – unlimited от 30 до 50 долларов в месяц.

  • В 2011 г Президент США Барак Обама представил план по созданию общенациональной сети беспроводного доступа, которая в течение 5 лет охватит 98 % населения страны.


4037187
Применение оборудования для Mash-технологии в сельской связи

  • Итальянская провинция Брешиа: 200 сельских населенных пункта обслуживает 800 точек доступа с общей площадью покрытия 4800 кв.км.

  • Африканская страна Гана: в регионе Северный Акваним сеть Wi-Fi обеспечивает связью 6 поселений с общей площадью покрытия 100 кв.км.

  • В США и других странах разрабатываются планы покрытия всей территории этих стран бесплатным Wi-Fi.

  • Обама отнес этот проект к разряду национальных проектов; «Мы не можем ожидать, что завтрашняя экономика будет использовать вчерашнюю инфраструктуру» Этот проект оценивается в 18 млд $


4 g wi fi
Совместное использование технологий 4 Gи Wi-Fi


4037187

Разработка технологий 4 Gкорпоративных нормативных документов.

Разработка рекомендаций по проектированию участков сетей синхронизации.

Решение системно-сетевых вопросов.

ЛОЦНИИС

Аудит систем синхронизации сетей связи.

Участие в поставках оборудования синхронизации, в том числе для расширения функций уже эксплуатируемого оборудования.

Обеспечение синхронизации на стыках сети электросвязи с космическими линиями связи и другими системами, вносящими большие искажения в сигналы синхронизации.

Работы по вопросам синхронизации НТЦ ССЭ ЛО ЦНИИС

для операторов связи


4037187

Комплекс работ по синхронизации для операторов сетей мобильной связи

Проблемы операторов при построении систем синхронизации частоты, фазы и времени станций мобильной связи 3G и 4G

  • Все еще отсутствует, в особенности, в области синхронизации времени, полный комплект стандартов и рекомендаций по вопросам архитектуры сети (операторы сталкиваются с проблемами при разработке архитектуры сети), параметрам оборудования, принципам применения различных технологий синхронизации на сетях связи, непротиворечивым принципам резервирования источников синхросигналов времени и принципам выбора наиболее качественного источника и др.

  • Многие технологии синхронизации фазы и времени допускают использование в гибридных системах синхронизации, когда активно используются возможности сетей, построенных на базе TDM, по синхронизации частоты. По таким решениям также отсутствует полный комплект норм.

  • Построение систем синхронизации должно быть увязано с топологией сети и типами оборудования, а пакетные сети многих операторов еще находятся на ранних стадиях развития.

  • И другие проблемы


4037187

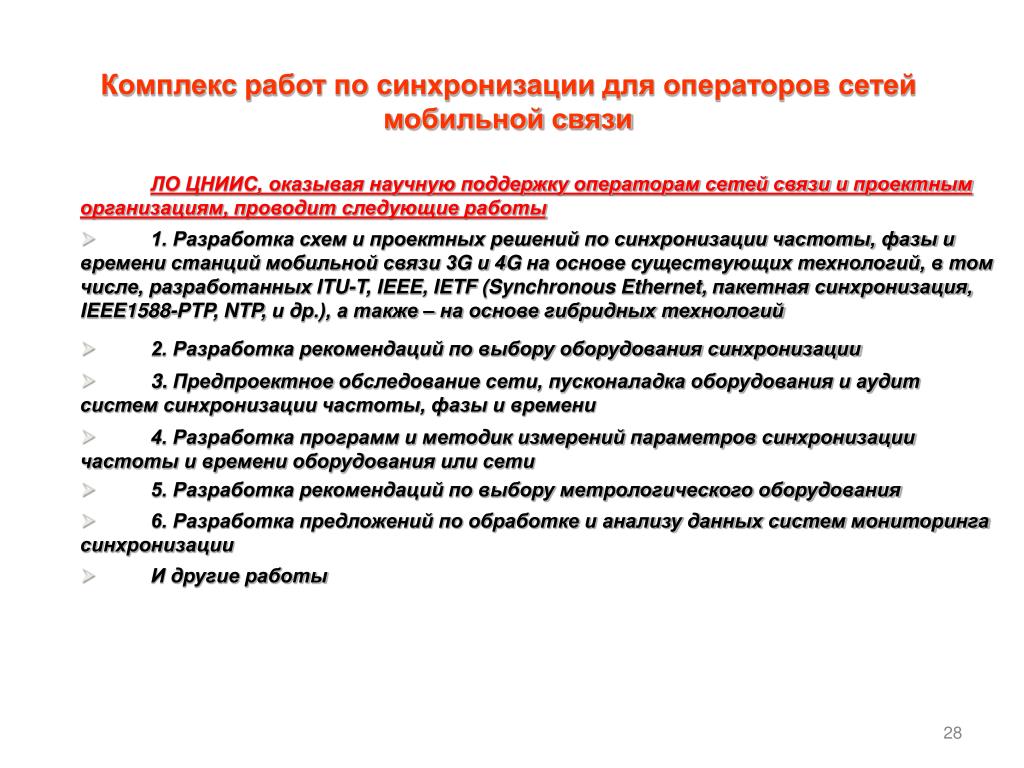

Комплекс работ по синхронизации для операторов сетей мобильной связи

ЛО ЦНИИС, оказывая научную поддержку операторам сетей связи и проектным организациям, проводит следующие работы

  • 1. Разработка схем и проектных решений по синхронизации частоты, фазы и времени станций мобильной связи 3G и 4G на основе существующих технологий, в том числе, разработанных ITU-T, IEEE, IETF (Synchronous Ethernet, пакетная синхронизация, IEEE1588-PTP, NTP, и др.), а также – на основе гибридных технологий

  • 2. Разработка рекомендаций по выбору оборудования синхронизации

  • 3. Предпроектное обследование сети, пусконаладка оборудования и аудит систем синхронизации частоты, фазы и времени

  • 4. Разработка программ и методик измерений параметров синхронизации частоты и времени оборудования или сети

  • 5. Разработка рекомендаций по выбору метрологического оборудования

  • 6. Разработка предложений по обработке и анализу данных систем мониторинга синхронизации

  • И другие работы


4037187
Оборудование синхронизации, разработанное в ЛО ЦНИИС, и поставляемое на сети связи РФ и стран СНГ


4037187
Новые разработки разработанное в ЛО ЦНИИС, и поставляемое на сети связи РФ и стран СНГоборудования синхронизации ЛО ЦНИИС


4037187
В настоящее время НТЦ ССЭ проводятся следующие исследования и разработки:


4037187
“АМУЛЕТ-М”- формирователь проводятся следующие исследования и разработки:IP – соединений

  • Назначение:

  • Формирователь IP – соединений “АМУЛЕТ-М” предназначен для поверки и проведения испытаний с целью утверждения типа оборудования, обеспечивающего учет объема передаваемой/принимаемой информации и длительности сеанса связи при предоставлении услуг пакетной передачи информации и доступа в Internet.

  • Функциональные возможности:

  • • Формирование одновременно по всем каналам всего стека протоколов

  • • Фиксация, анализ, расшифровка и индикация всех передаваемых и принимаемых пакетов;

  • • Возможность визуализации всех пакетов каждого соединения

  • • Определение величины погрешности измерений поверяемого оборудования;

  • • Автоматический процесс испытаний;

  • • Статистическая обработка результатов испытаний;

  • • Формирование протокола испытаний.


4037187
«КРАБ» - измеритель показателей функционирования сетей связи

  • Назначение:

  • Проведение испытаний сетей связи, с целью контроля выполнения технических норм на показатели функционирования сетей связи, введенных приказом Мининформсвязи РФ № 113 от 27.09.2007 г.

  • Реализуемые функции:

  • автоматический режим проведения испытаний;

  • работа, как в сетях с коммутацией каналов, так и в сетях с коммутацией пакетов;

  • контроль всех нормируемых параметров в сетях фиксированной связи, и в сетях передачи данных;

  • формирование по заданному сценарию контрольных вызовов;

  • Реализуемые интерфейсы

  • 2-х проводный аналоговый абонентский стык

  • Fast Ethernet

  • UMTS/GSM/GPRS

  • Перспективные интерфейсы

  • LTE, 4GW


4037187
SBC функционирования сетей связи«ОБЕРЕГ»

  • Контроль доступа к услугам

  • Контроллер “Оберег” гарантирует защиту от неавторизованных попыток установления сигнального соединения за счет организации списков доступа, так называемых ACL-входов.

  • Защита от несанкционированного использования (кражи) полосы пропускания обеспечивается путем управления открытием и закрытием медиа-каналов для каждого вызова и обслуживая только аутентифицированных пользователей в соответствии со специальными списками параметров ACL, включающими IP-адреса источника и адресата, а также порт для RTP&RTCP пакетов


4037187
Технические функционирования сетей связихарактеристики SBC «ОБЕРЕГ»

Пограничный контроллер “Оберег” имеет модульное архитектуру и обеспечивает различные варианты по производительности и функциональности за счет масштабируемости

Контроллер поддерживает следующие интерфейсы и протоколы:

  • физическиеинтерфейсы Ethernet 10BaseT, 100BaseTX, 1000BaseT

  • IP (RFC 791)

  • RTP/RTCP (RFC 3550, 3551)

  • SIP v.2 (RFC 3261)

  • SDP (RFC 4566)

  • H.248/Megaco ( RFC 3015)

  • интерфейс с системой техобслуживания Syslog, XML, FTP

  • интерфейс с системой учета – RADIUS


4037187

ТРЕБОВАНИЯ К СИСТЕМЕ АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИ• Система автономного энергопитания предназначена для повышения эффективности работы объектов связи путем:• уменьшения затрат на создание удаленных объектов за счет исключения необходимости подвода энергопитающих кабелей;• уменьшения затрат на эксплуатацию за счет исключения расходов на электроэнергию и обслуживание кабельной линии;• повышения надежности работы удаленных объектов связи за счет обеспечения независимости их работы от сетиэнергоснабжения и состояния кабельной линии.

ВОЗОБНОВЛЯЕМАЯ ЭНЕРГИЯ

• Основным источником возобновляемой энергии в настоящее время является Солнце.

• Носителями энергии Солнца являются электромагнитные волны и ветер.

• На энергии ветра работают ветрогенераторы.

• На электромагнитной энергии работают солнечные батареи и солнечные коллекторы.


4037187
Перспективные разработки АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИтелекоммуникационного оборудования

Рис. 1. Модуль приемников (2 канала) STM-4 на шине PCIX.

Рис. 2. Модуль приемников потоков E4 по оптике на шине PCI-E.


4037187
Перспективные разработки АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИтелекоммуникационного оборудования

Рис. 3. Модуль приемников E3/T3 на шине PCI-E (8 каналов по оптике).

Рис. 4. Модуль приемников потоков E1 (32 канала) на шине PCI 32/33.


4037187

Перспективные разработки АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИтелекоммуникационного оборудования

Рис. 5. Модуль приемников потоков E3/T3 (32 канала) на шине PCI-E.


4037187
Перспективные разработки АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИтелекоммуникационного оборудования

Рис. 6. Печатная плата устройства управления антенным полем КВ‑диапазона.


4037187
Перспективные разработки АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИтелекоммуникационного оборудования

Рис. 7. Аппаратная платформа МЕДИАТОРА для перевода систем коммутации каналов в сеть коммутации пакетов при переходе к сетям следующего поколения (NGN).


4037187
Медиатор АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИ

Медиатор предназначен для перевода абонентской емкости цифровых и аналоговых АТС TDM-сетей в сеть с коммутацией пакетов.

Обеспечивает режимы работы:

1) тракинговый шлюз,

2) резидентный шлюз,

3) шлюз доступа.

Предоставляет набор услуг:

1) конференции разных типов и динамическое управление ими;

2) переадресация и переключение связи от одного абонента к другому;

3) прием/передача факсов от абонентов;

4) предоставление услуг автоинформатора и интерактивного речевого взаимодействия с пользователем;

5) предоставление абоненту доступа к сети передачи данных на скорости до

10 Мбит/сек. по медной паре;

6) организация выделенных линий.


4037187
Медиатор АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИ

Медиатор обеспечивает взаимодействие со следующим оконечным оборудованием:

1) IP-телефонами и Softphone H.248,

2) оборудованием мультисервисного доступа (концентраторы и т.п.).

Поддерживает интерфейсы с:

1) TDM-сетью – внутристанционные TDM-потоки, потоки E1 (до 32 потоков);

2) аналоговыми АТС - двух- и четырех- проводные аналоговые соединительные линии (до 128 направлений);

3)транспортной IP-сетью - по интерфейсу Ethernet 10/100/1000 Мбит/с.

Состав медиатора:

1) модуль аппаратно-программного интерфейса с TDM-потоками и потоками E1 (до 32 потоков);

2) аппаратно-программный модуль, реализующий преобразование TDM-IP и доступ к IP сети;

3) кассета и кабели TDM-потоков;

4) преобразователь питания «220 В» в «- 60 В» (опционально).


4037187
Медиатор АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИ

Удаленное управление медиатором обеспечивается по протоколу SNMP (v1, v2c и v3) и через Web-интерфейс.

Медиатор поддерживает протокол H.248 на стороне IP-сети по нескольким независимым направлениям (рис. 1). Для обеспечения функционирования протокола SIP предусмотрено проектирование медиаконтроллера в соответствии со схемой, приведенной на рис. 2.

Рис. 1.

Рис. 2.


4037187
Медиатор АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИ

Резервирование предусмотрено по схеме «горячего резерва» с сохранением контекста через служебный канал выделенного Ethernet 10/100/1000 Мбит/с IP-сети (рис. 3).

Рис. 3.


4037187
С П А С И Б О ЗА В Н И М А Н И Е ! АВТОНОМНОГО ЭНЕРГОПИТАНИЯ ОБЪЕКТОВ СВЯЗИ

info@loniis.org


ad
