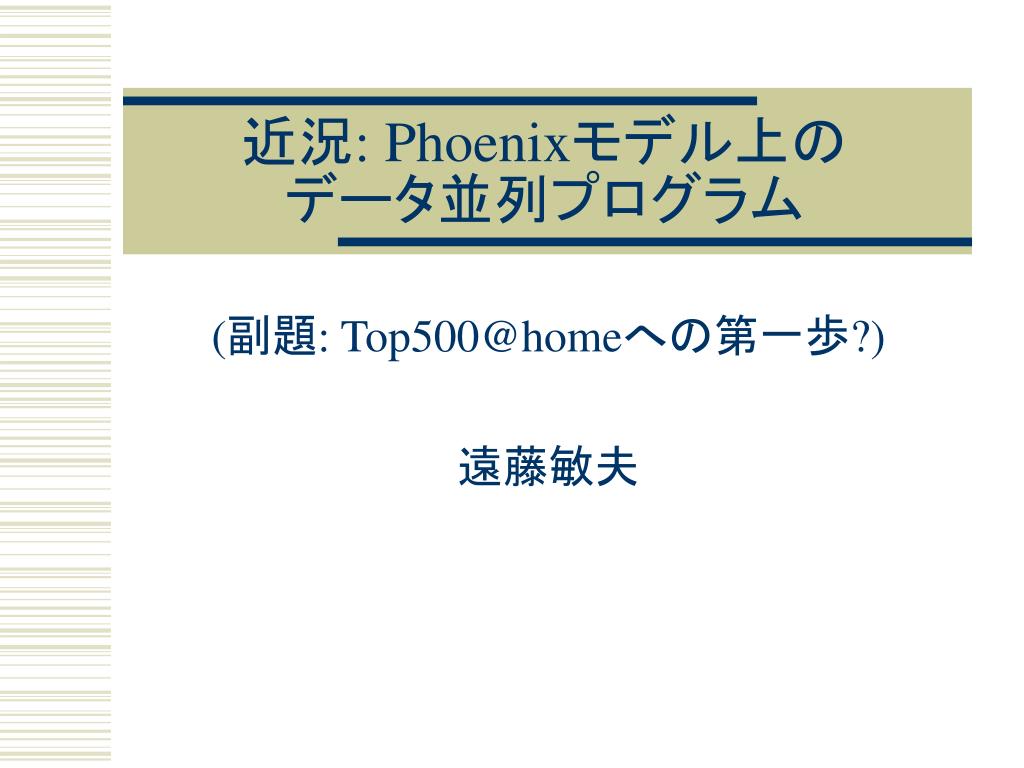

近況: Phoenixモデル上のデータ並列プログラム (副題: Top500@homeへの第一歩?) 遠藤敏夫

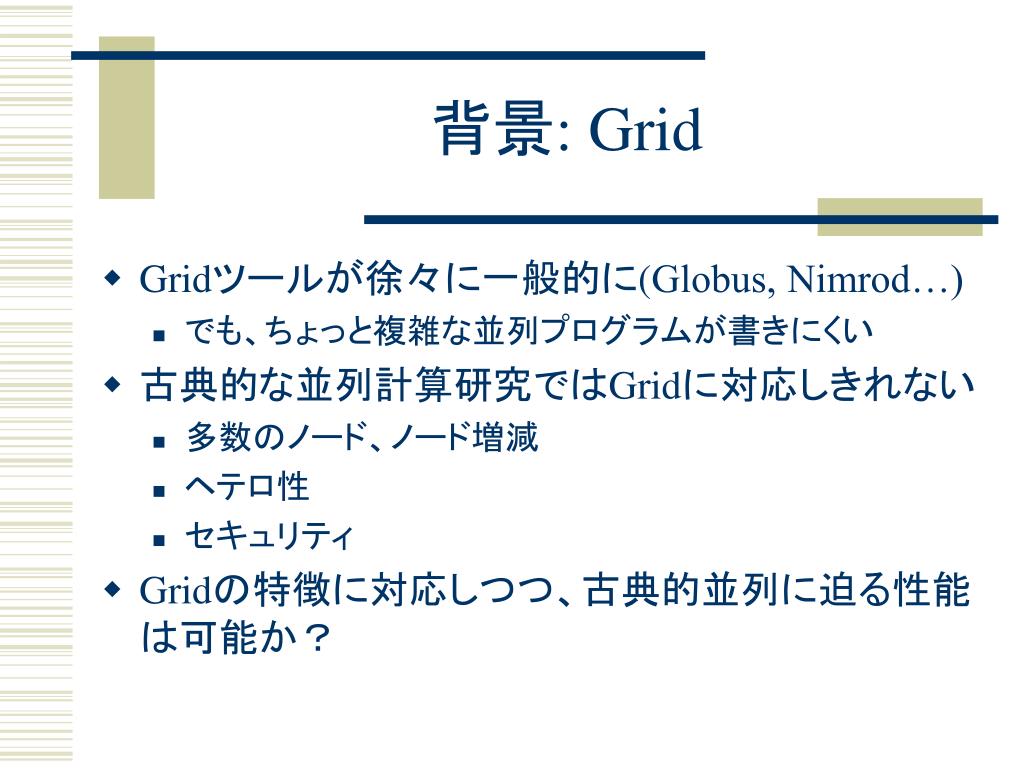

背景: Grid • Gridツールが徐々に一般的に(Globus, Nimrod…) • でも、ちょっと複雑な並列プログラムが書きにくい • 古典的な並列計算研究ではGridに対応しきれない • 多数のノード、ノード増減 • ヘテロ性 • セキュリティ • Gridの特徴に対応しつつ、古典的並列に迫る性能は可能か？

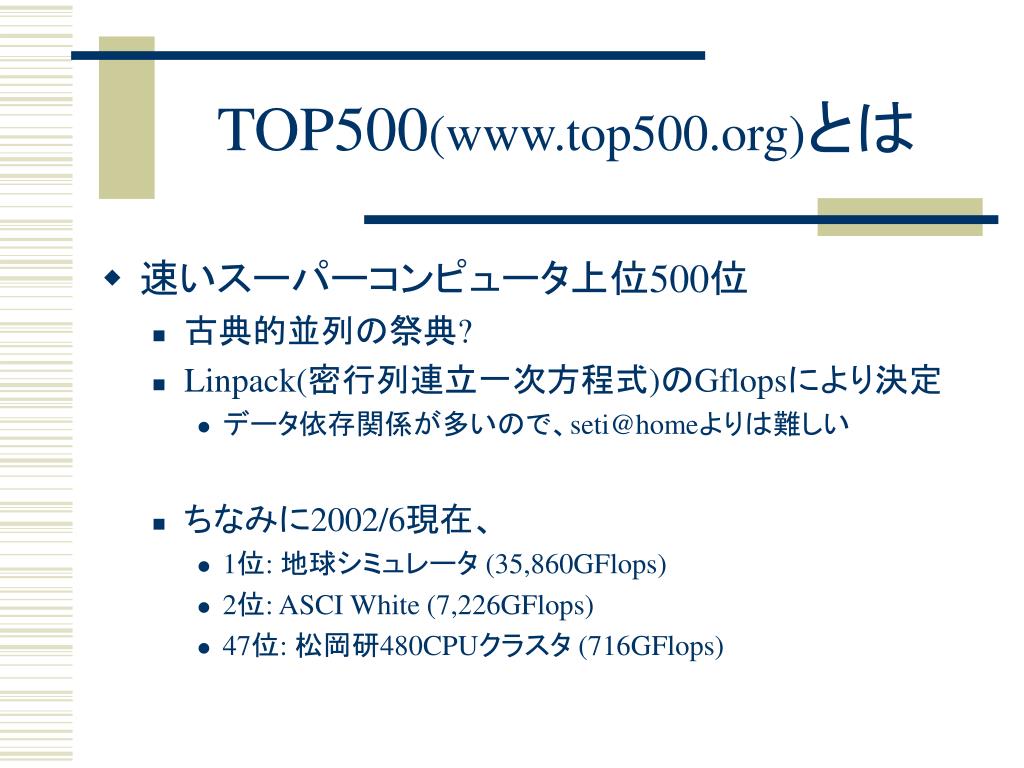

TOP500(www.top500.org)とは • 速いスーパーコンピュータ上位500位 • 古典的並列の祭典? • Linpack(密行列連立一次方程式)のGflopsにより決定 • データ依存関係が多いので、seti@homeよりは難しい • ちなみに2002/6現在、 • 1位: 地球シミュレータ (35,860GFlops) • 2位: ASCI White (7,226GFlops) • 47位: 松岡研480CPUクラスタ (716GFlops)

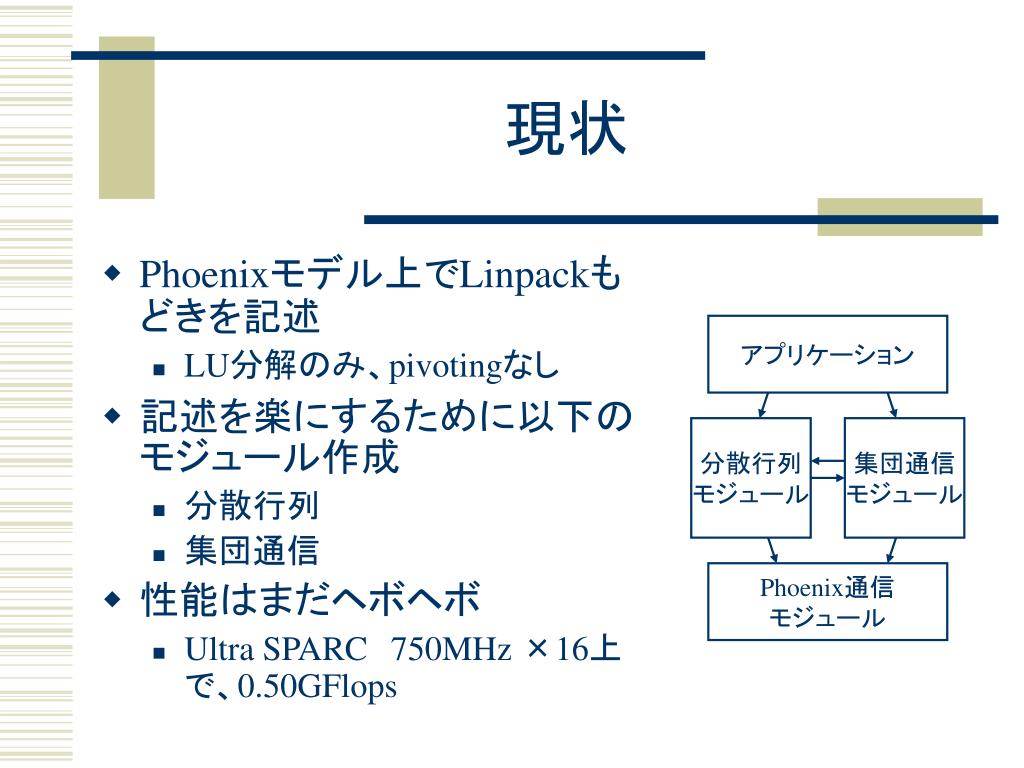

現状 • Phoenixモデル上でLinpackもどきを記述 • LU分解のみ、pivotingなし • 記述を楽にするために以下のモジュール作成 • 分散行列 • 集団通信 • 性能はまだヘボヘボ • Ultra SPARC　750MHz ×16上で、0.50GFlops アプリケーション分散行列モジュール集団通信モジュール Phoenix通信モジュール

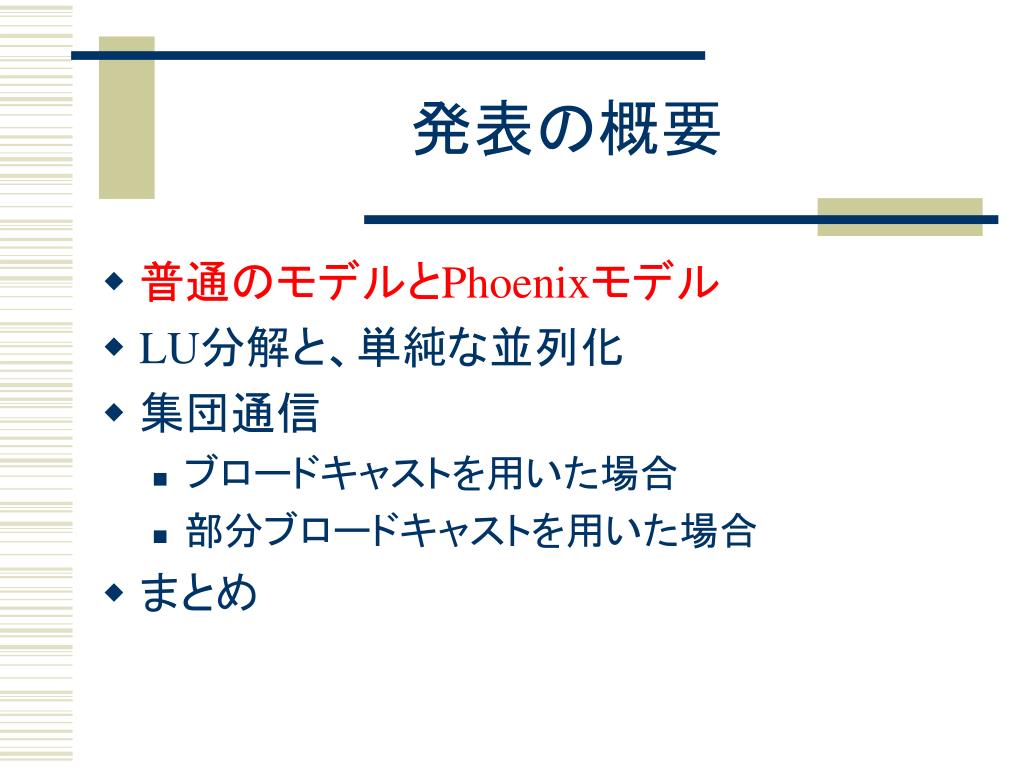

発表の概要 • 普通のモデルとPhoenixモデル • LU分解と、単純な並列化 • 集団通信 • ブロードキャストを用いた場合 • 部分ブロードキャストを用いた場合 • まとめ

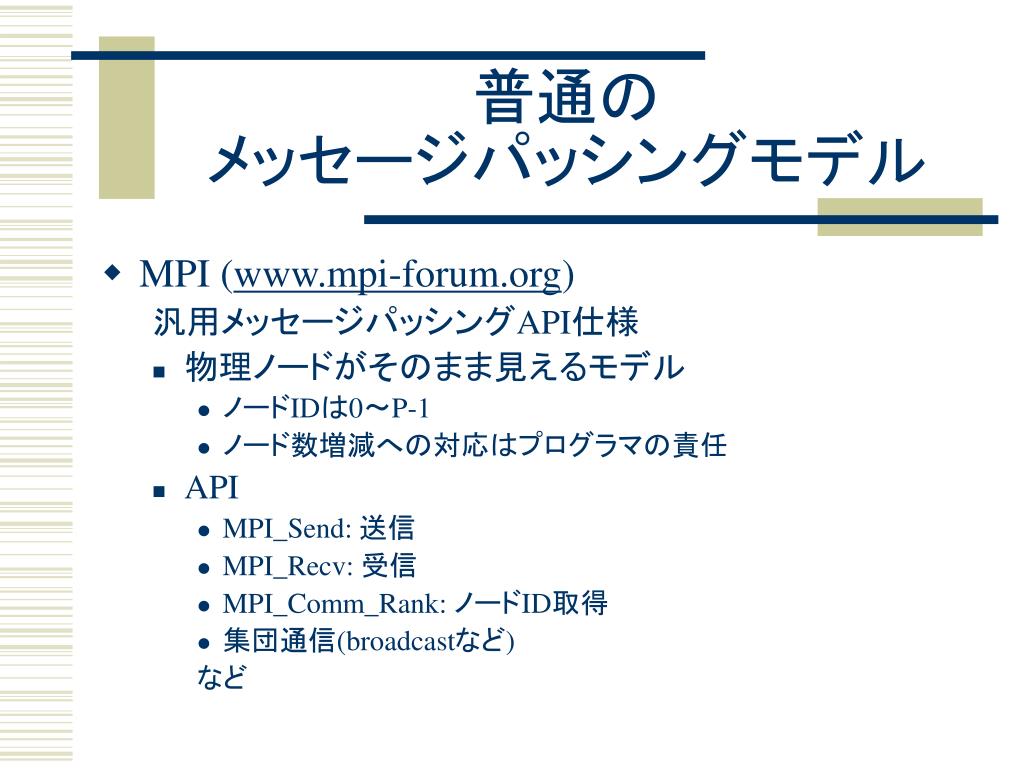

普通のメッセージパッシングモデル • MPI (www.mpi-forum.org) 汎用メッセージパッシングAPI仕様 • 物理ノードがそのまま見えるモデル • ノードIDは0～P-1 • ノード数増減への対応はプログラマの責任 • API • MPI_Send: 送信 • MPI_Recv: 受信 • MPI_Comm_Rank: ノードID取得 • 集団通信(broadcastなど) など

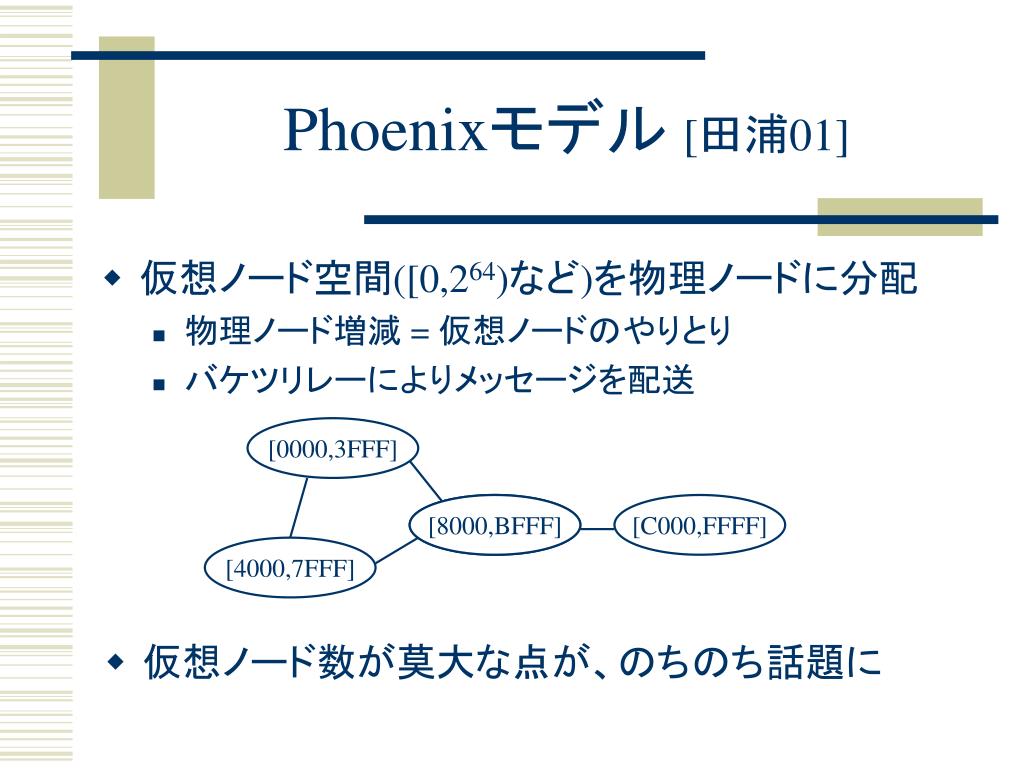

[8000,BFFF] [C000,FFFF] [0000,3FFF] [8000,FFFF] [4000,7FFF] Phoenixモデル [田浦01] • 仮想ノード空間([0,264)など)を物理ノードに分配 • 物理ノード増減 = 仮想ノードのやりとり • バケツリレーによりメッセージを配送 • 仮想ノード数が莫大な点が、のちのち話題に

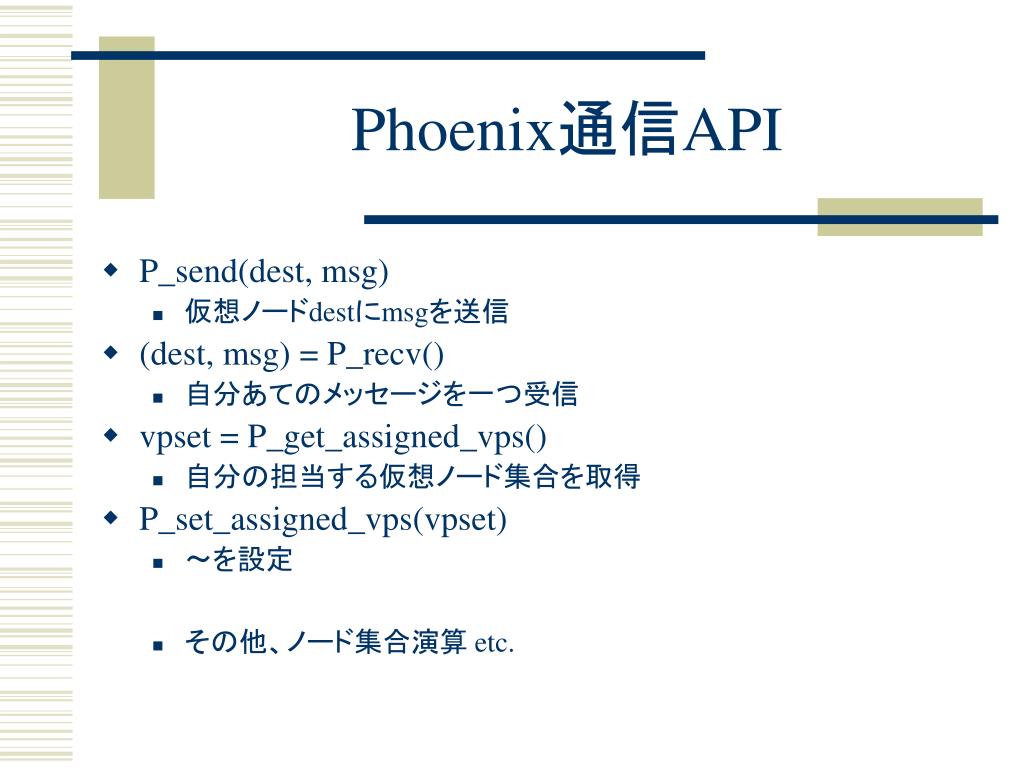

Phoenix通信API • P_send(dest, msg) • 仮想ノードdestにmsgを送信 • (dest, msg) = P_recv() • 自分あてのメッセージを一つ受信 • vpset = P_get_assigned_vps() • 自分の担当する仮想ノード集合を取得 • P_set_assigned_vps(vpset) • ～を設定 • その他、ノード集合演算 etc.

発表の概要 • 普通のモデルとPhoenixモデル • LU分解と、単純な並列化 • 集団通信 • ブロードキャストを用いた場合 • 部分ブロードキャストを用いた場合 • まとめ

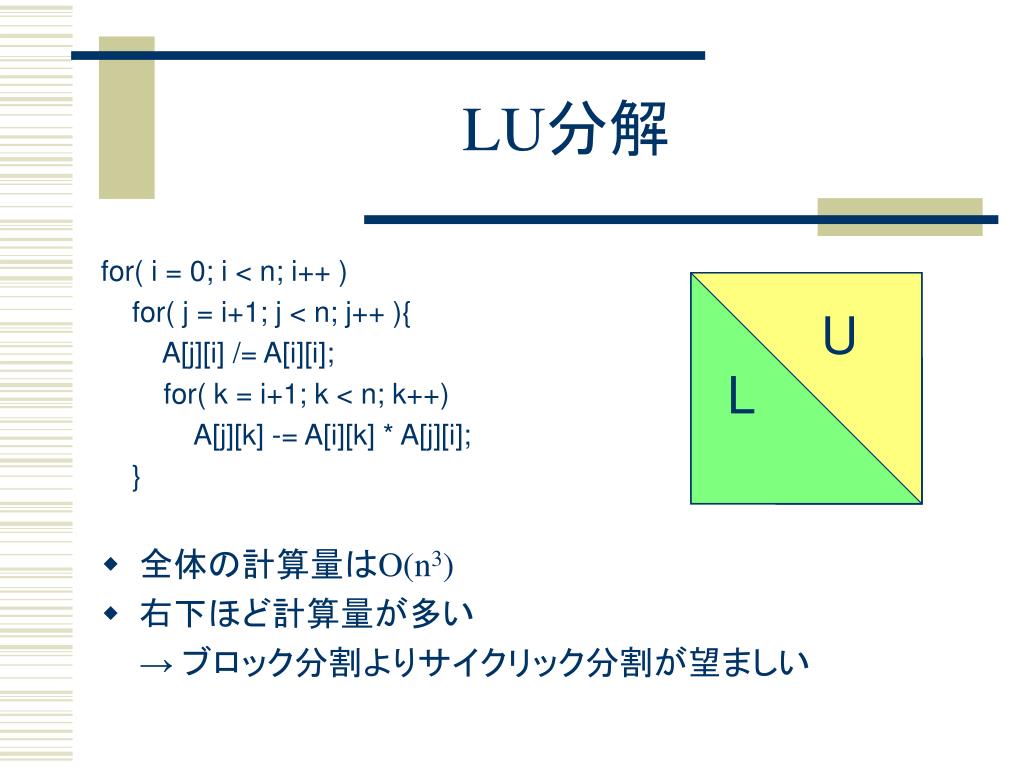

U U L L A A(i) LU分解 for( i = 0; i < n; i++ ) for( j = i+1; j < n; j++ ){ A[j][i] /= A[i][i]; for( k = i+1; k < n; k++) A[j][k] -= A[i][k] * A[j][i]; } • 全体の計算量はO(n3) • 右下ほど計算量が多い → ブロック分割よりサイクリック分割が望ましい

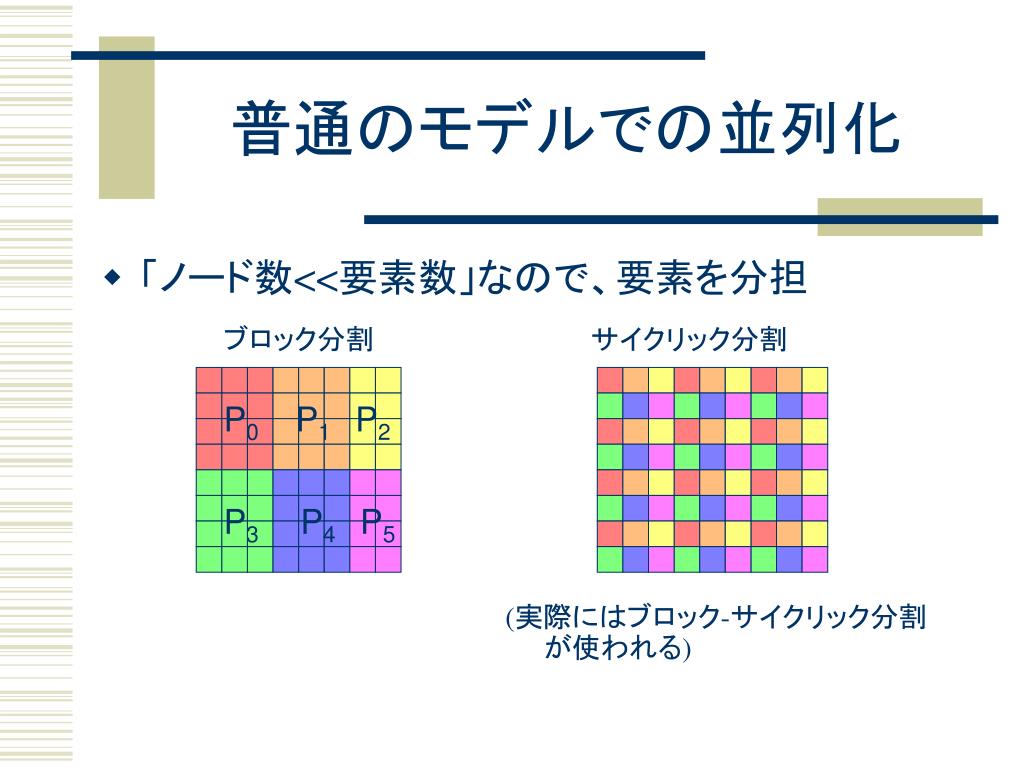

P0 P1 P2 P3 P4 P5 普通のモデルでの並列化 • 「ノード数<<要素数」なので、要素を分担 (実際にはブロック-サイクリック分割が使われる) ブロック分割サイクリック分割

Phoenixモデルでの並列化 • 「仮想ノード数>>要素数」に注意ブロック分割サイクリック分割ノード 0000 ノード FFFF • 行列を適当な数に分割し、左と同様 • 仮想ノード空間に均一に割り当てる

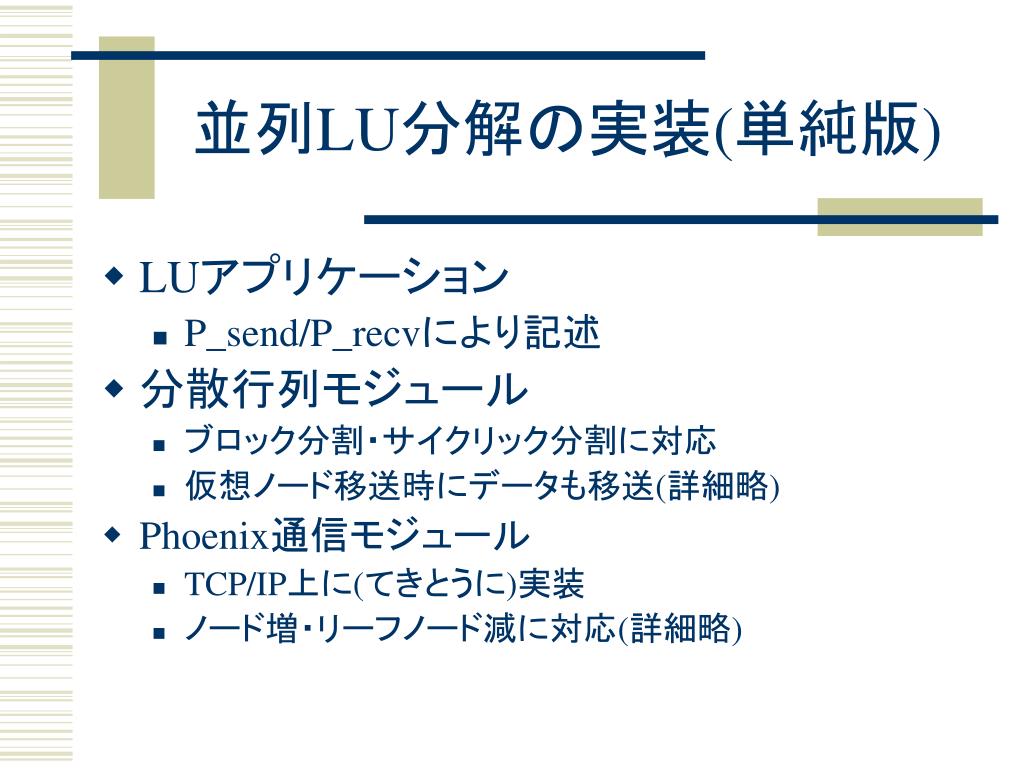

並列LU分解の実装(単純版) • LUアプリケーション • P_send/P_recvにより記述 • 分散行列モジュール • ブロック分割・サイクリック分割に対応 • 仮想ノード移送時にデータも移送(詳細略) • Phoenix通信モジュール • TCP/IP上に(てきとうに)実装 • ノード増・リーフノード減に対応(詳細略)

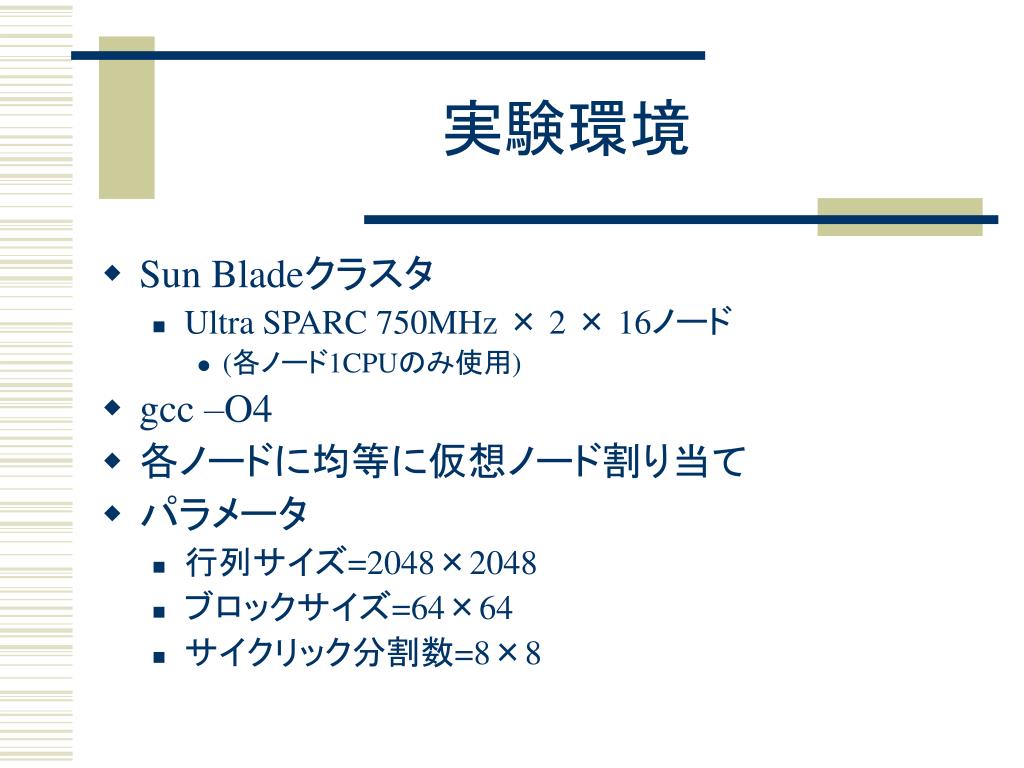

実験環境 • Sun Bladeクラスタ • Ultra SPARC 750MHz × 2 × 16ノード • (各ノード1CPUのみ使用) • gcc –O4 • 各ノードに均等に仮想ノード割り当て • パラメータ • 行列サイズ=2048×2048 • ブロックサイズ=64×64 • サイクリック分割数=8×8

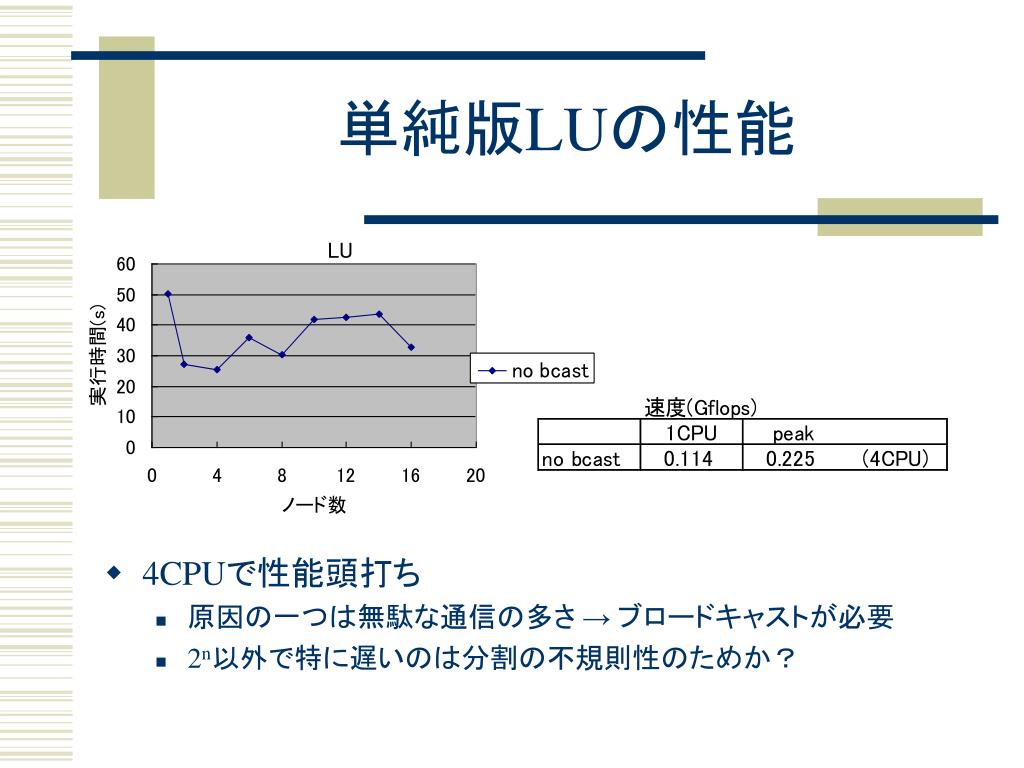

単純版LUの性能 • 4CPUで性能頭打ち • 原因の一つは無駄な通信の多さ → ブロードキャストが必要 • 2n以外で特に遅いのは分割の不規則性のためか？

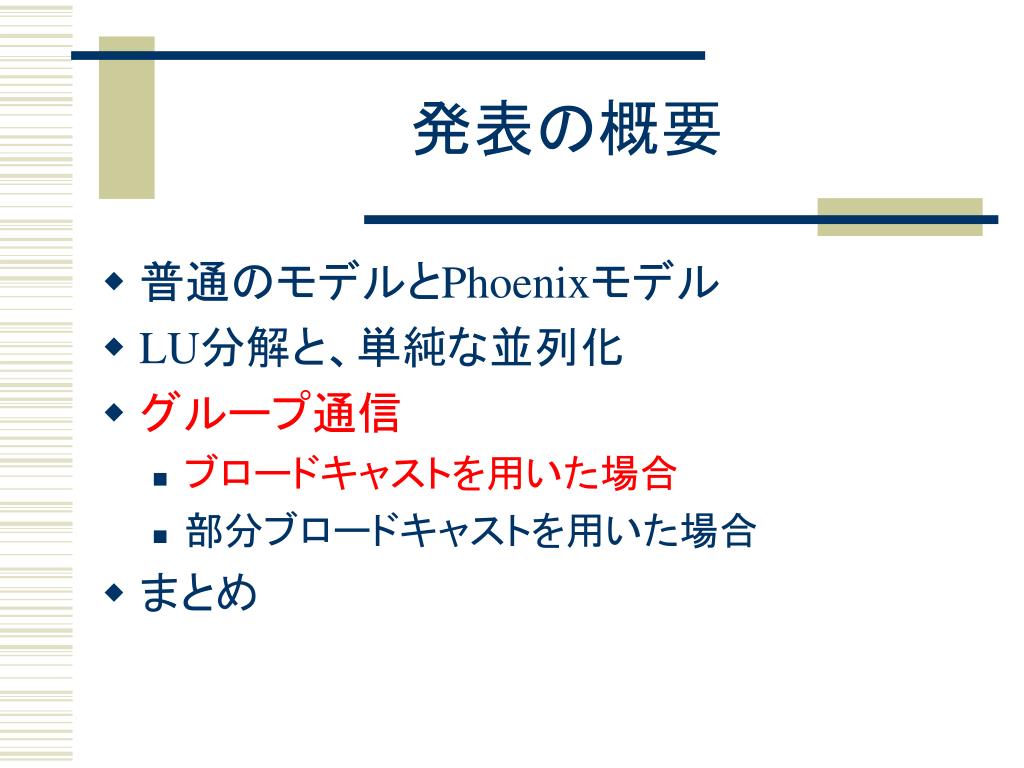

発表の概要 • 普通のモデルとPhoenixモデル • LU分解と、単純な並列化 • グループ通信 • ブロードキャストを用いた場合 • 部分ブロードキャストを用いた場合 • まとめ

LU分解の通信パターン 第iループ for( j = i+1; j < n; j++ ){ A[j][i] /= A[i][i]; ← 真上の要素を使って更新 for( k = i+1; k < n; k++) A[j][k] -= A[i][k] * A[j][i]; ↑ 真左と真上の要素を使って更新 } • 1つの要素を、複数の要素の計算に用いる • 近くの要素たちは、おそらく同CPUが担当 → 相手ごとにメッセージを送るのはムダ → ブロードキャストしたい

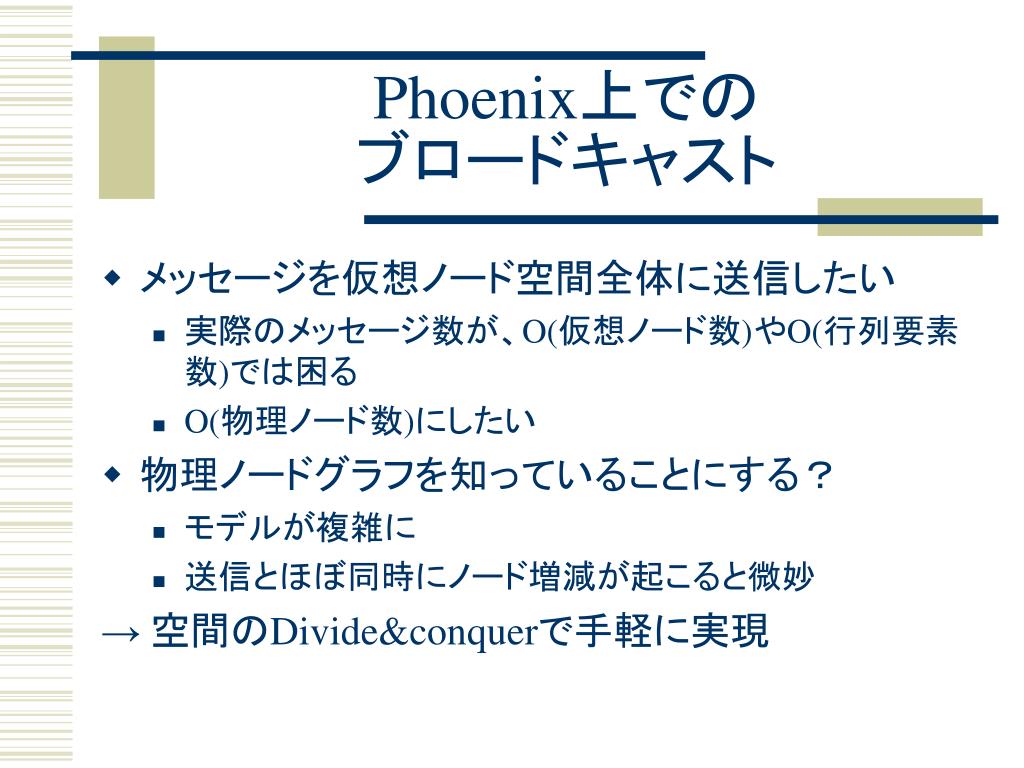

Phoenix上でのブロードキャスト • メッセージを仮想ノード空間全体に送信したい • 実際のメッセージ数が、O(仮想ノード数)やO(行列要素数)では困る • O(物理ノード数)にしたい • 物理ノードグラフを知っていることにする？ • モデルが複雑に • 送信とほぼ同時にノード増減が起こると微妙 → 空間のDivide&conquerで手軽に実現

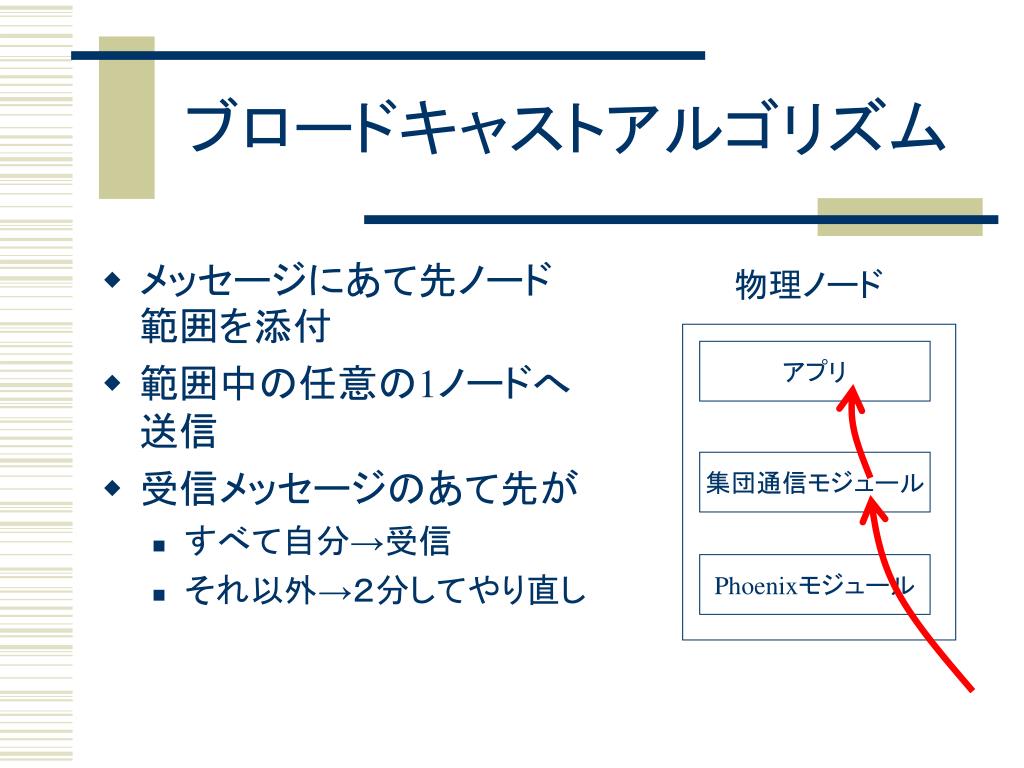

物理ノード 物理ノード物理ノードアプリアプリアプリ集団通信モジュール集団通信モジュール集団通信モジュール Phoenixモジュール Phoenixモジュール Phoenixモジュールブロードキャストアルゴリズム • メッセージにあて先ノード範囲を添付 • 範囲中の任意の1ノードへ送信 • 受信メッセージのあて先が • すべて自分→受信 • それ以外→２分してやり直し

ブロードキャスト版LUの性能 • 2, 4, 8CPU以外で悪化 • さすがに仮想ノード全部に送るのはムダ • 2n以外でメッセージが増加

発表の概要 • 普通のモデルとPhoenixモデル • LU分解と、単純な並列化 • グループ通信 • ブロードキャストを用いた場合 • 部分ブロードキャストを用いた場合 • まとめ

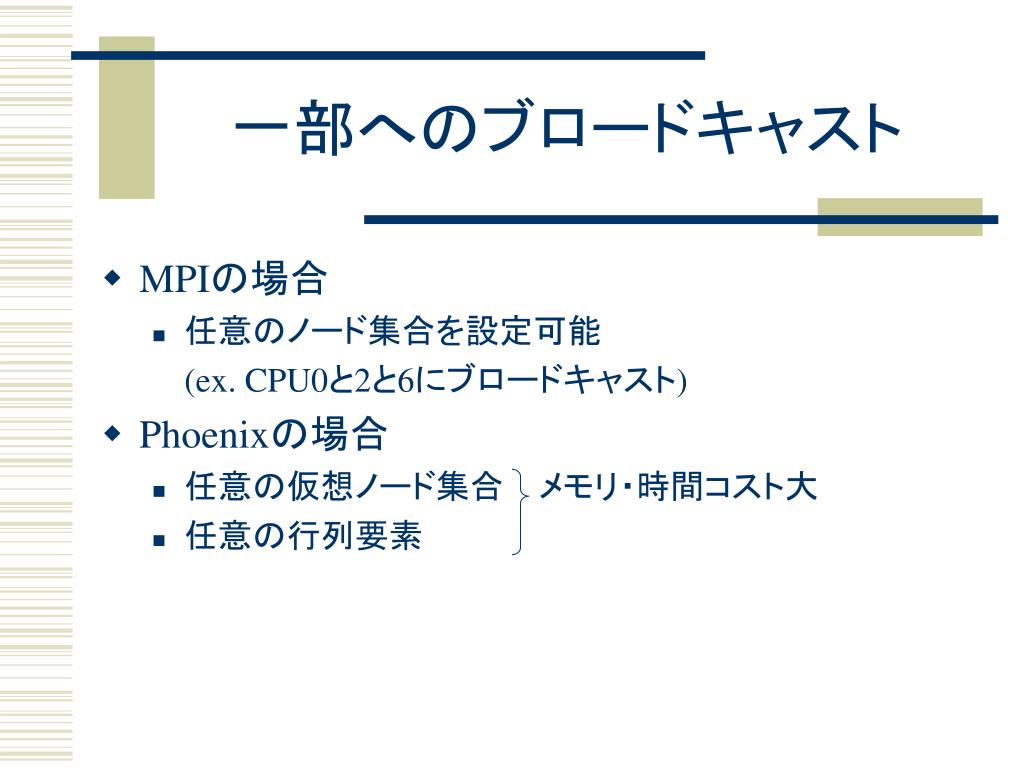

一部へのブロードキャスト • MPIの場合 • 任意のノード集合を設定可能 (ex. CPU0と2と6にブロードキャスト) • Phoenixの場合 • 任意の仮想ノード集合メモリ・時間コスト大 • 任意の行列要素

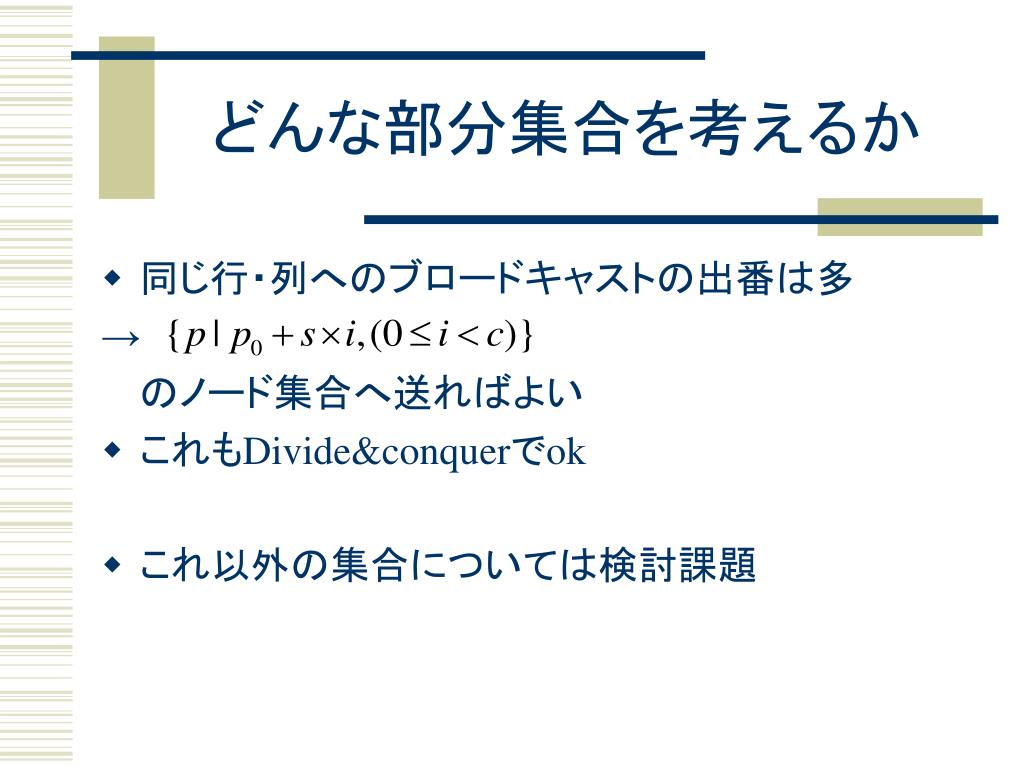

どんな部分集合を考えるか • 同じ行・列へのブロードキャストの出番は多 → のノード集合へ送ればよい • これもDivide&conquerでok • これ以外の集合については検討課題

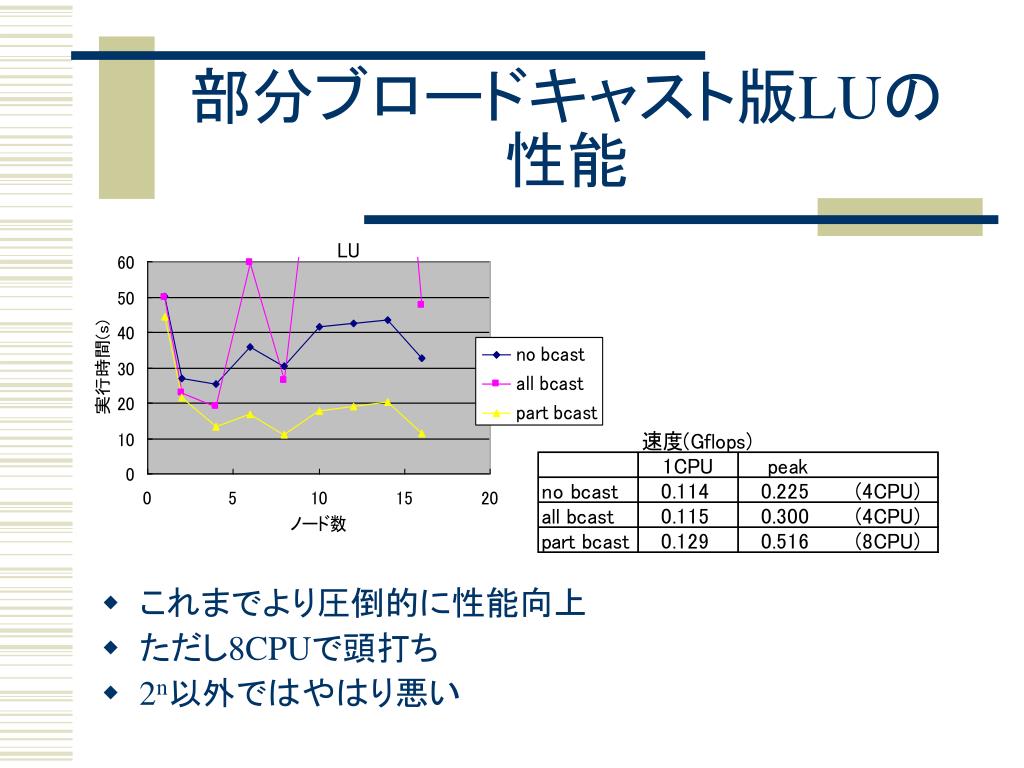

部分ブロードキャスト版LUの性能 • これまでより圧倒的に性能向上 • ただし8CPUで頭打ち • 2n以外ではやはり悪い

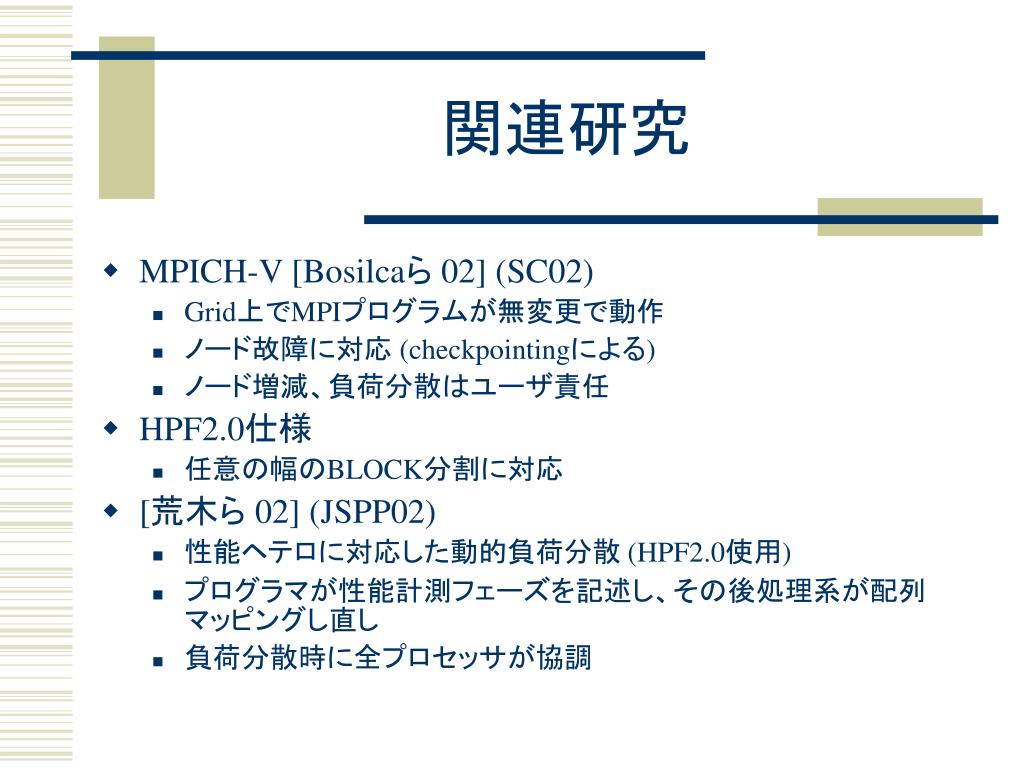

関連研究 • MPICH-V [Bosilcaら 02] (SC02) • Grid上でMPIプログラムが無変更で動作 • ノード故障に対応 (checkpointingによる) • ノード増減、負荷分散はユーザ責任 • HPF2.0仕様 • 任意の幅のBLOCK分割に対応 • [荒木ら 02] (JSPP02) • 性能ヘテロに対応した動的負荷分散 (HPF2.0使用) • プログラマが性能計測フェーズを記述し、その後処理系が配列マッピングし直し • 負荷分散時に全プロセッサが協調

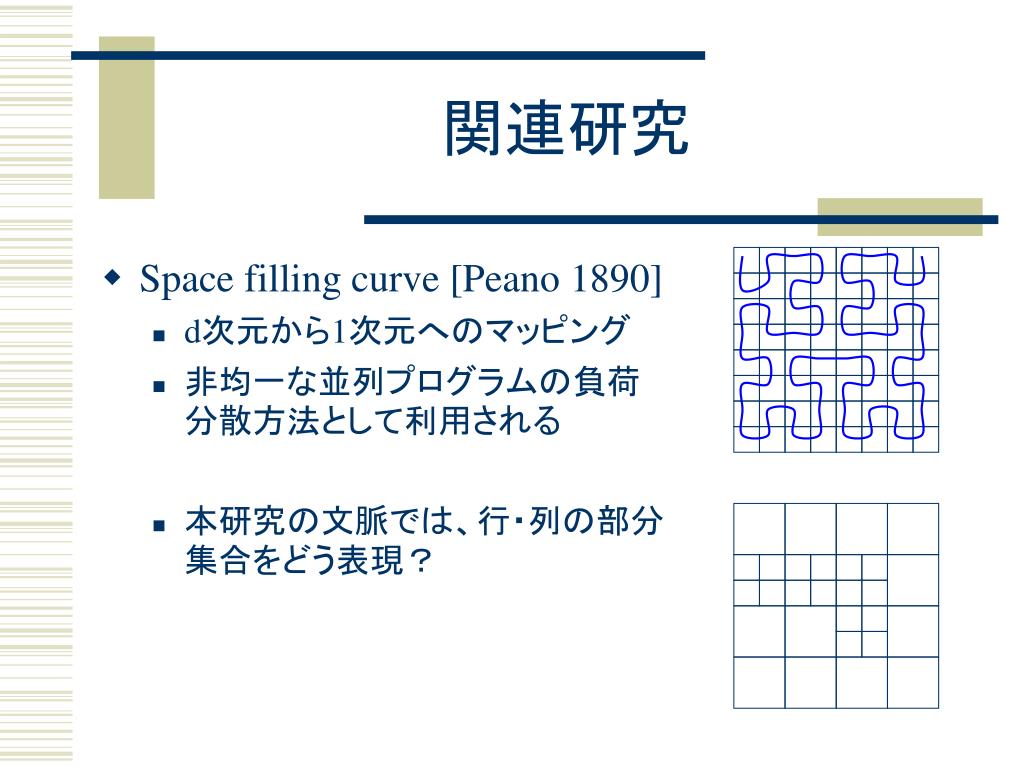

関連研究 • Space filling curve [Peano 1890] • d次元から1次元へのマッピング • 非均一な並列プログラムの負荷分散方法として利用される • 本研究の文脈では、行・列の部分集合をどう表現？

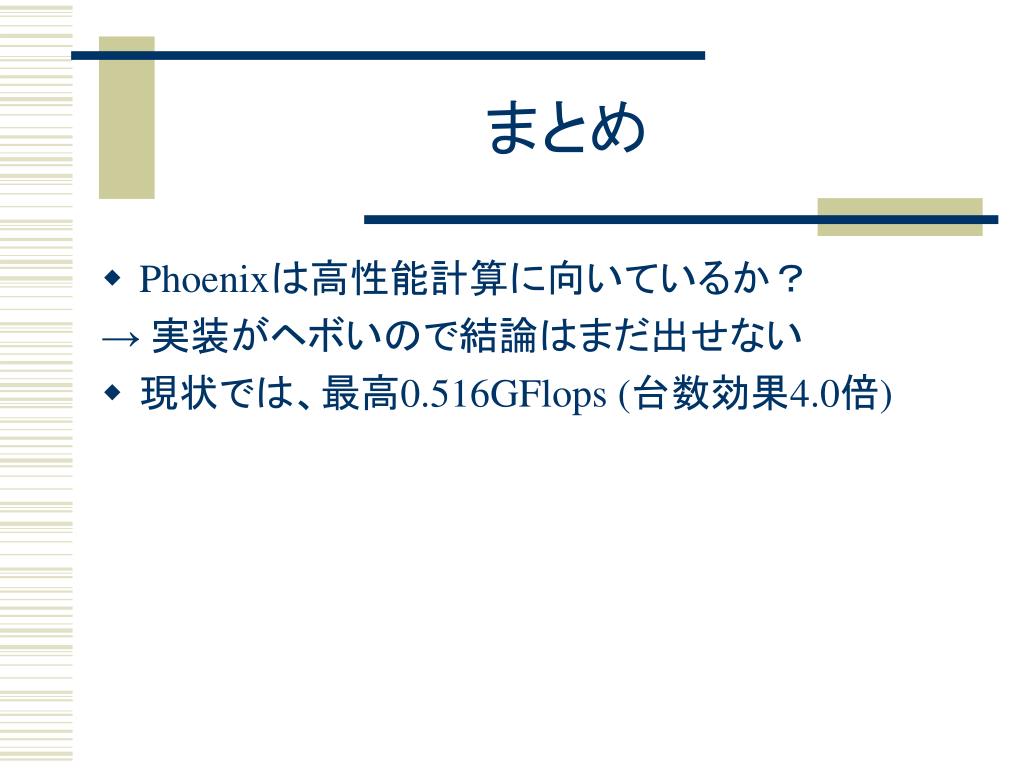

まとめ • Phoenixは高性能計算に向いているか？ → 実装がヘボいので結論はまだ出せない • 現状では、最高0.516GFlops (台数効果4.0倍)

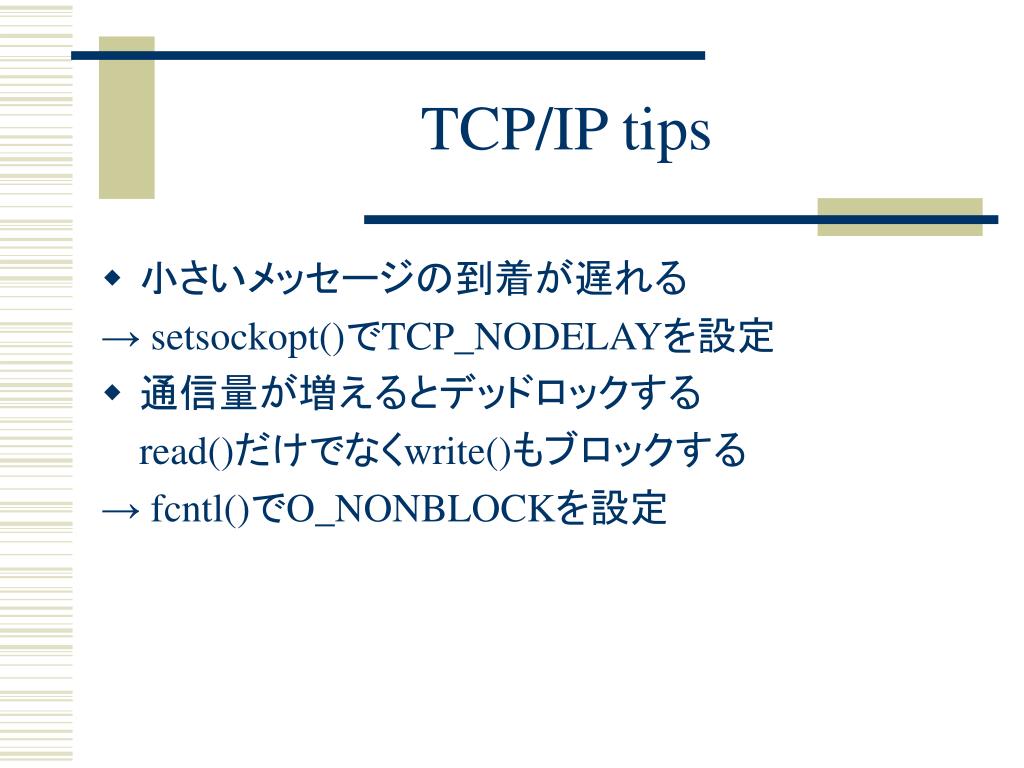

TCP/IP tips • 小さいメッセージの到着が遅れる → setsockopt()でTCP_NODELAYを設定 • 通信量が増えるとデッドロックする read()だけでなくwrite()もブロックする → fcntl()でO_NONBLOCKを設定
