Presentation Transcript
slide1

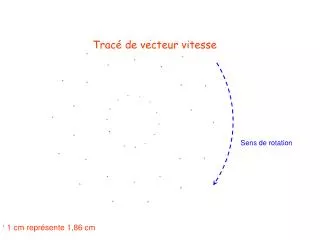

Tracé de vecteur vitesse

Sens de rotation

1 cm représente 1,86 cm

slide2

Les points les plus rapides sont ceux les rouges car en un même temps ils parcourent un distance plus grande

1 cm représente 1,86 cm

slide3

t = 0 s

t = 0,040 s

Il faut tracer le vecteur vitesse qu’avait le mobile quand il est passé en ce point

t = 0,080s

1 cm représente 1,86 cm

slide4

Si on s’intéresse à ce point, il faut considérer les deux points juste avant et juste après

Quelle est la direction du vecteur vitesse ?

C’est la tangente à la trajectoire qui est peu différente de la corde

1 cm représente 1,86 cm

slide5

Si on s’intéresse à ce point, il faut considérer les deux points juste avant et juste après

Quelle est la direction du vecteur vitesse ?

C’est la tangente à la trajectoire qui est peu différente de la corde

Quelle est le sens du vecteur vitesse ?

C’est le sens du mouvement

1 cm représente 1,86 cm

slide6

AB

V =

tB - tA

Quelle est la norme (valeur) du vecteur vitesse ?

A

V = distance parcourue entre les deux points les plus voisins / durée du parcours

M

B

1 cm représente 1,86 cm

slide7

AB

V =

tB - tA

A

AB mesure 6,6 cm sur le papier

M

AB mesure 6,6 x 1,86 = 12,3 en réalité

tB – tA = 2 t = 80 ms

B

V = 0,123 / 0,08 = 1,53 m/s

1 cm représente 1,86 cm

slide8

V = 1,53 m/s

De quelle longueur L doit on tracer la flèche représentant cette vitesse ?

A

Il faut tenir compte de l’échelle (donnée dans l’énoncé)

M

1 cm représente 0,2 m/s

B

Donc L = 1,53 / 0,2 = 7,7 cm

Il y a deux échelles sur le même graphique !!!

Une pour les distanceUne pour les vitesse

1 cm représente 1,86 cm

slide9

y

x

V = 1,53 m/s

Quelles sont les composantes du vecteurs vitesses ?

A

Vx

M

B

Vy

1 cm représente 1,86 cm

1 cm représente 0,2 m/s

slide10

y

Ici V est

un peu (3,4 cm) dirigé vers la droite (sens de Ox) Vx > 0

et beaucoup (7,0 cm) vers le bas (sens opposé à Oy) Vy < 0

x

V = 1,53 m/s

Quelles sont les composantes du vecteurs vitesses ?

A

Vx

M

B

Vy

Vx = 3,4 * 0,2 = 0,68 m/s

Vy = -7,0 * 0,2 = -1,4 m/s

On s’intéresse à des vitesses, donc on utilise l’échelle des vitesses

1 cm représente 1,86 cm

1 cm représente 0,2 m/s

slide11

Écart relatif

Sur V : r(V) = |1,53 – 1,55| = 1,3 % 1,55

Écart relatif

Sur Vx : r(Vx) = |0,68 – 0,65| = 4,5 % 0,65

Écart relatif

Sur Vx : r(Vx) = |1,41 – 1,4| = 0,7 % 1,41

V = 1,53 m/s

Vx = 0,68 m/s

Vy = -1,4 m/s

L’écart relatif est maximal sur la plus petite valeurC’est toujours comme cela

 Il faut TOUJOURS travailler avec des mesures les plus grandes possibles
