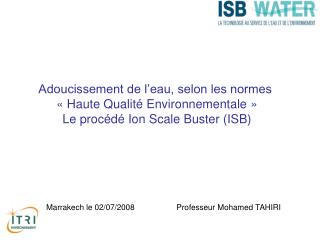

Adoucissement de l’eau, selon les normes

« Haute Qualité Environnementale »

Le procédé Ion Scale Buster (ISB)

Marrakech le 02/07/2008

Professeur Mohamed TAHIRI

slide2
Plan
  • Présentation de l’Ion Scale Buster (ISB)
  • Principe de fonctionnement
  • Applications
  • L’ISB dans la démarche HQE
  • Installations
  • Certification
  • Limitations
  • Références
slide3
Plan
  • Présentation de l’Ion Scale Buster (ISB)
  • Principe de fonctionnement
  • Applications
  • L’ISB dans la démarche HQE
  • Installations
  • Certification
  • Limitations
  • Références
slide4

Présentation de l’Ion Scale Buster (ISB)

L’unique solution écologique et économique

de traitement contre le calcaire, la corrosion

et le risque de contamination par les légionelles.

Détartreur – Antitartre – Anticorrosion – Antibiofilm – Prévention du risque légionelles

L’authentique procédé breveté et certifié

de traitement galvanique de l’eau

slide5

Présentation de l’Ion Scale Buster (ISB)

  • Lutte contre l’entartrage, la corrosion et les légionelles
  • Sans impact sur la potabilité certifié ACS
  • Installation simple et rapide
  • Sans produit chimique
  • Sans maintenance
  • Assainissement des réseaux existants
  • Optimise et protège les filtrations
  • Allongement de la durée de vie des canalisations et des équipements
  • Durée de vie est d’environ 10 ans

(Conforme à la Circulaire DGS/VS 4 n° 98-771 du 31 décembre 1998)

slide6
Plan
  • Présentation de l’Ion Scale Buster (ISB)
  • Principe de fonctionnement
  • Applications
  • L’ISB dans la démarche HQE
  • Installations
  • Certification
  • Limitations
  • Références
1 protection contre l entartrage
1. Protectioncontre l’entartrage

Principe de fonctionnement

  • Précipitation précoce du calcaire sous forme d’Aragonite (sels de calcaire non adhérent) (taux de conversion de 99%) grâce à :
    • Phénomène de la pile galvanique
    • Cavitation contrôlée (forte pression)
      • cristallisation du calcaire différentielle
      • dissociation des bicarbonates en carbonate
    • Composition de l’appareil: Téflon (matériau diélectrique)
  • Curage des dépôts existants grâce à :
    • Tendance de l’eau conditionnée à dissoudre le calcaire par abaissement des sels calcaire en solution
2 protection contre la corrosion
2. Protection contre la corrosion
  • Anodes sacrificielles de zinc

(Agit comme un inhibiteur)

  • Passivation de l’eau
  • Formation d’un film de Thilman (Film protecteur)
3 effet de coagulation floculation
3. Effet decoagulation/floculation
  • Formation d’un champs électrostatique par passage de l’eau sur matériaux diélectriques

(PTFE)

  • Déséquilibre des colloïdes par le champs électrostatique
    • Coagulation des particules en suspension dans l’eau
    • Floculation

PTFE

Mise en évidence au microscope électronique du grossissement des particules avant et après passage dans l’ISB.

(source centre technique du papier)

slide10
Plan
  • Présentation de l’Ion Scale Buster (ISB)
  • Principe de fonctionnement
  • Applications
  • L’ISB dans la démarche HQE
  • Installations
  • Certification
  • Limitations
  • Références
applications

Bouclage ECS

F

Filtre

Conditionneur ISB

Liaison équipotentielle

Ballon tampon

Manchette témoin

Chaudière

C

Conditionneur ISB

Manchette témoin

Échangeur à plaque

Applications

1. Protection des réseaux sanitaires EFG et ECS

  • Protection des réseaux d’eau froide et des équipement connectés
  • Protection de la production d’eau chaude, échangeurs, ballon, pompes
  • Prévention de la prolifération du biofilms (risque légionelles)
  • Approvisionnement des résidents et usagers en eau non corrosive et non entartrante
slide12

2. Protection des réseaux primaires et de chauffages

  • Protection des chaudières
  • Protection du réseau de radiateur et échangeur de chaleur
  • Protection contre le risque d’entartrage
  • Amélioration/stabilisation des rendements énergétique

Radiateurs

Echangeurs

Filtre cyclonique

Manchette

témoin

Conditionneur

Chaudières

slide13

3. Protection des réseaux de clim/ refroidissement

  • Protection des climatisation/tour aéroréfrigérante
  • Protection des circuit de refroidissement et échangeurs de chaleur
  • Protection des chillers
  • Amélioration/stabilisation des rendements énergétique
  • Prévention du risque légionnelle

Tour aéro-réfrigérante

Filtration

Conditionneur ISB

slide14
Plan
  • Présentation de l’Ion Scale Buster (ISB)
  • Principe de fonctionnement
  • Applications
  • L’ISB dans la démarche HQE
  • Installations
  • Certification
  • Limitations
  • Références
l isb dans la d marche hqe
L’ISB dans la démarche HQE
  • Le référentiel des caractéristiques HQE, se calque sur 14 cibles de Qualité environnementale organisées entre 4 différents groupe :
    • Eco-construction
    • Eco-gestion
    • Confort
    • Santé
  • Le choix de la technologie ISB pour le traitement des eaux dans les projets
  • de bâtiment permet de répondre à 6 des 14 cibles de la démarche HQE
  • Eco-gestion :
    • → Cible : « Gestion de l’énergie »
    • → Cible : « Gestion de l’eau »
    • → Cible : « Gestion de l’entretien et de la maintenance »
  • Confort :
    • → Cible : « Confort acoustique »
  • Santé :
  • → Cible : « Qualité sanitaire de l’eau »
slide16
Plan
  • Présentation de l’Ion Scale Buster (ISB)
  • Principe de fonctionnement
  • Applications
  • L’ISB dans la démarche HQE
  • Installations
  • Certification
  • Limitations
  • Références
installation du syst me isb
Installation du système ISB
  • L’Ion Scalebuster s’installe « in situ » dans la canalisation
  • L’ISB s’installe aussi bien verticalement qu’horizontalement
  • Un câble équipotentiel (câble terre) sera tendu entre l’amont et l’aval de l’ISB
  • Lors de l’installation du système, le réacteur doit être relié directement à la terre.
slide18
Plan
  • Présentation de l’Ion Scale Buster (ISB)
  • Principe de fonctionnement
  • Applications
  • L’ISB dans la démarche HQE
  • Installations
  • Certification
  • Limitations
  • Références
slide20
Plan
  • Présentation de l’Ion Scale Buster (ISB)
  • Principe de fonctionnement
  • Applications
  • L’ISB dans la démarche HQE
  • Installations
  • Certification
  • Limitations
  • Références
limitations
Limitations
  • Conductivité: doit être > à 300 µS/cm
  • pH: la valeur minimale du pH est égale à 5
  • Dureté: la limite inférieur de dureté de l’eau = 2.2°F
  • Température de l’eau: la température maximale = 65°C
  • Vitesse de circulation de l’eau: ne doit pas descendre en dessous de 1 m/s
slide22
Plan
  • Présentation de l’Ion Scale Buster (ISB)
  • Principe de fonctionnement
  • Applications
  • L’ISB dans la démarche HQE
  • Installations
  • Certification
  • Limitations
  • Références
r f rences
Références

Hôpital d’Instruction des armées de Saint- Anne (Toulon – 83)

Centre Hospitalier de Draguignan (Draguignan – 83)

Usine de pyrotechnie de Tourris (Toulon – 83)

Mairie de Hyères (Hyères – 83)

Direction des travaux maritime de Toulon (Toulon – 83)

Bouygues construction (Paris – 75)

Relais et château (Essaouira – Maroc)

Siège de la caisse primaire d’assurance maladie de Seine et Marne (Seine et Marne – 77)

Collège Malrieu (Marseille – 13)
