1. Instalações Elétricas Conceitos Básicos Faculdade Pitágoras Cursos Tecnólogos

2. Problemas elétricos Os problemas de energia elétrica são as maiores causas de defeitos de hardware nas redes e consequente perda de dados. 34% das quedas da rede são por alimentação ruim (IBM) 99% dos problemas de alimentação são energia fraca ou apagões. Switches levam cerca de 90 segundos para retornar à operação após queda de energia em redes não redundantes 45% das perdas de dados são causadas por problemas de alimentação;

4. Instalações elétricas

5. Exemplo de quadro de distribuição Geral

6. Classificação dos tipos de fornecimento

7. Classificação dos tipos de fornecimento

8. PREVISÃO DE CARGAS DA INSTALAÇÃO ELÉTRICA Cada aparelho ou dispositivo elétrico (lâmpadas, aparelhos de aquecimento d’água, eletrodomésticos, motores para máquinas diversas, etc.) solicita da rede uma determinada potência. O objetivo da previsão de cargas é a determinação de todos os pontos de utilização de energia elétrica (pontos de consumo ou cargas) que farão parte da instalação. Nesta etapa são definidas a potência, a quantidade e a localização de todos os pontos de consumo de energia elétrica da instalação. Cálculo das Cargas (NBR 5410-2004); Levantamento da carga instalada (prevista) de acordo com as potências dos equipamentos, com os valores mínimos discriminados pela NBR5410/2004

9. Aterramento • Aterramento: Ligação à terra, por intermédio de condutor elétrico, de todas as partes metálicas não energizadas. • Aterramento significa acoplamento permanente de partes metálicas com o propósito de formar um caminho condutor de eletricidade tanto quanto assegurar continuidade elétrica e capacitar condução segura,qualquer que seja o tipo de corrente.

10. Aterramento

11. Objetivos do aterramento • Segurança do pessoal de operação, manutenção e usuários contra tensões perigosas; • Proteção contra sobre tensões elevadas que possam provocar danos nos equipamentos; • Limitação dos níveis de ruído e diafonia; • Equalização de potencial entre circuitos elétricos.

12. Equalização de Potencial Equalização de potencial é igualar os níveis de tensões ou terra dos circuitos. Todos os elementos devem estar conectados ao mesmo aterramento. Quando ocorrer uma descarga atmosférica ou surto elétrico, não haverá circulação de correntes indesejadas entre os equipamentos ou elementos da rede.

13. Como fazer e medir um aterramento • A idéia é possuir um “caminho” de fuga de altas voltagens ou ruídos que apareçam na rede.

15. Terrômetros

16. Existência de aterramento aberto ou alta resistência. Existência de uma condição anormal entre condutores elétricos.

17. Problemas com aterramento

18. Problemas com aterramento Situação 1- PC 1 está ligado a uma tomada em situação normal, em princípio este computador não deveria apresentar nenhum problema.

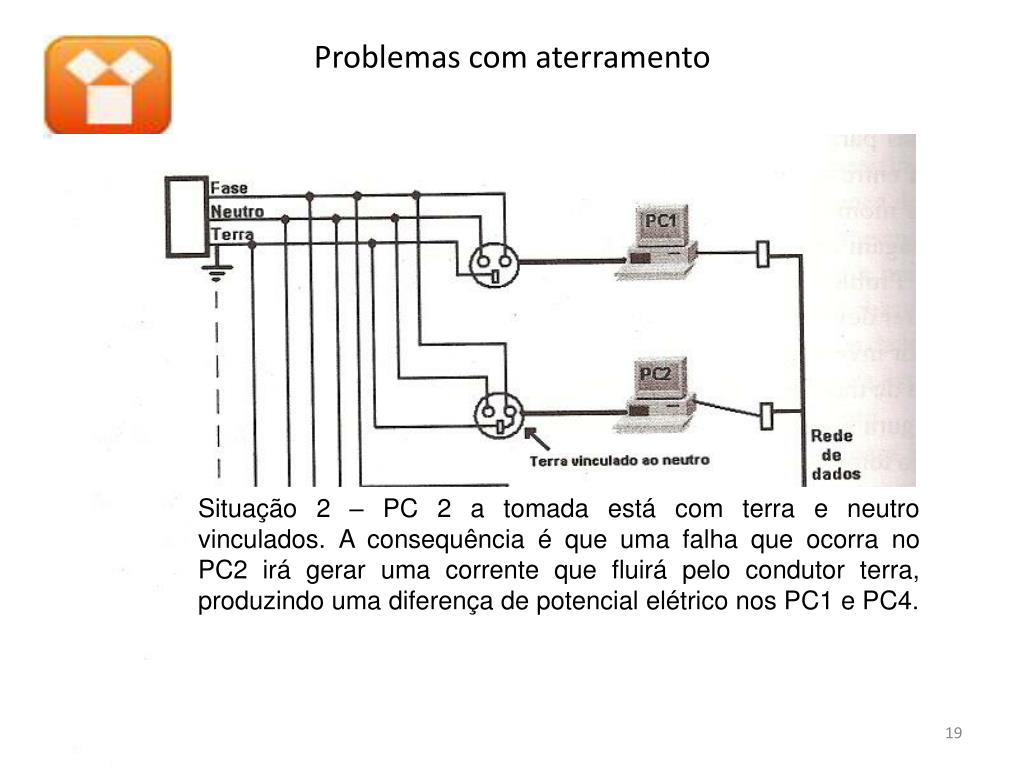

19. Problemas com aterramento Situação 2 – PC 2 a tomada está com terra e neutro vinculados. A consequência é que uma falha que ocorra no PC2 irá gerar uma corrente que fluirá pelo condutor terra, produzindo uma diferença de potencial elétrico nos PC1 e PC4.

20. Problemas com aterramento Situação PC 3 – está conectado a uma tomada onde o terra está ausente. Nesse caso o equipamento está sujeito a possíveis queima spor distúrbios que venham pelo circuito elétrico que como não terá um caminho fácil de escoamento irá se propagar para o restante da rede, além de choques nos usuários.

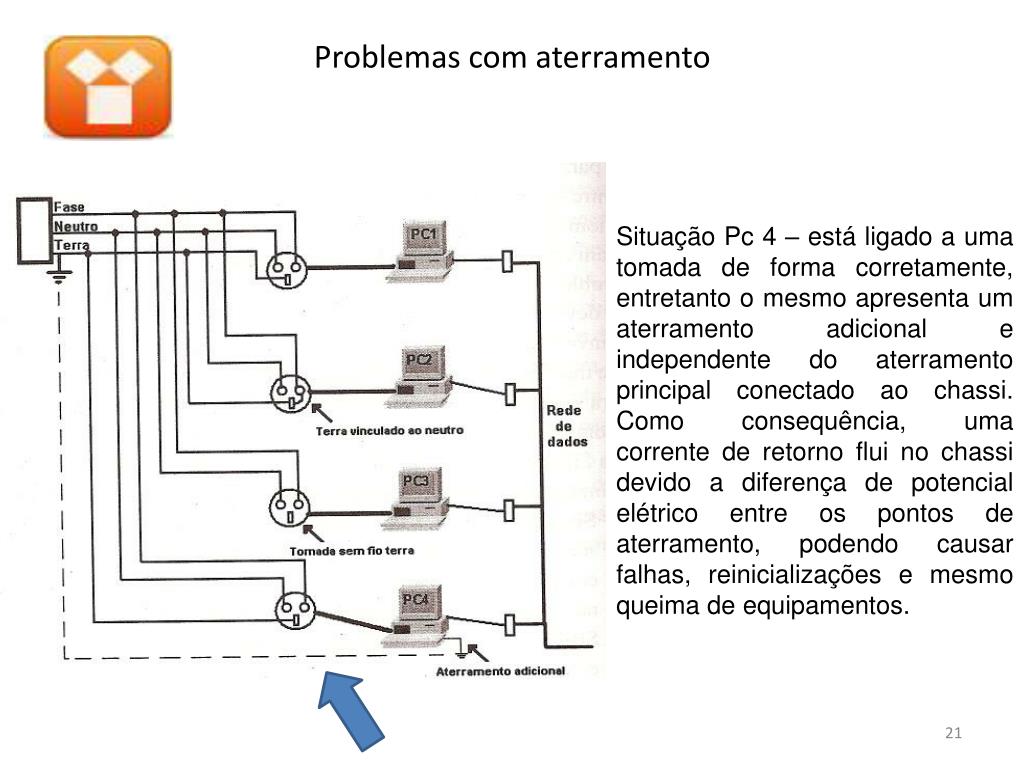

21. Problemas com aterramento Situação Pc 4 – está ligado a uma tomada de forma corretamente, entretanto o mesmo apresenta um aterramento adicional e independente do aterramento principal conectado ao chassi. Como consequência, uma corrente de retorno flui no chassi devido a diferença de potencial elétrico entre os pontos de aterramento, podendo causar falhas, reinicializações e mesmo queima de equipamentos.

22. Eletricidade estática • A descarga eletrostática, embora geralmente inofensiva para as pessoas, pode criar sérios problemas em equipamentos eletrônicos sensíveis, a menos que manipulados corretamente.

23. Subtensões e sobretensões

24. Sub e sobretensões

25. Quedas de energia

26. Picos de tensão

27. Oscilações e ruídos

28. Equipamentos proteção elétrica • Estabilizadores de tensão • Filtro de linha • No break • GMG grupo motor gerador Todos para o correto funcionamento e proteção requerem o aterramento.

29. Estabilizadores Tipo de proteção: Subtensões, Sobretensões Surtos, Pico de Energia, Ruídos Regula a tensão de entrada. É essencial que incorpore as funções de um filtro de linha para a proteção do hardware.

30. Filtro de Linha: Tipo de proteção: Surto, Pico de Energia, Ruído Protege os equipamentos contra surtos e picos de energia, e alguns modelos também estão preparados para a filtragem de ruídos elétricos. Atenção: não confunda este dispositivo com as réguas de tomadas de baixo custo encontradas em abundância no mercado.

31. No break

32. GMG grupo motor gerador

33. GMG • São utilizados para falta de energia, • Acionados manualmente em momentos críticos, como exemplo uma emissora de TV • Operação contínua em ambientes hostis. • Zona rural, construções, guerras, etc

34. Normas • EIA TIA 607, trata de especificações de aterramento e links dos sistemas de cabeamento estruturado. • NBR 5410 - Instalações Elétricas de Baixa Tensão • NBR 5419 – Proteção de Estruturas Contra Descargas Atmosféricas, • NBR- 14565 quando dimensionar e projetar o aterramento. • NBR 15014 para escolha e utilização de sistemas UPS • NBR 14306 – fixa condições exigíveis ao projeto e a instalação de sistemas de proteção e compatibilidade eletromagnética.

35. Referências Bibliográficas Kindermann , Campanolo , Aterramento elétrico, Ed Sagra Porto Alegre 1991, Cap 9. Guia completo de cabeamento de redes José Maurício S. Pinheiro Instalações elétricas residenciais – julho de 2003 Elektro/Pirelli
