Reader & Tags Communication

1. Reader & Tags Communication 建國科技大學資管系 饒瑞佶 2010

2. RFID使用範例1 Reader

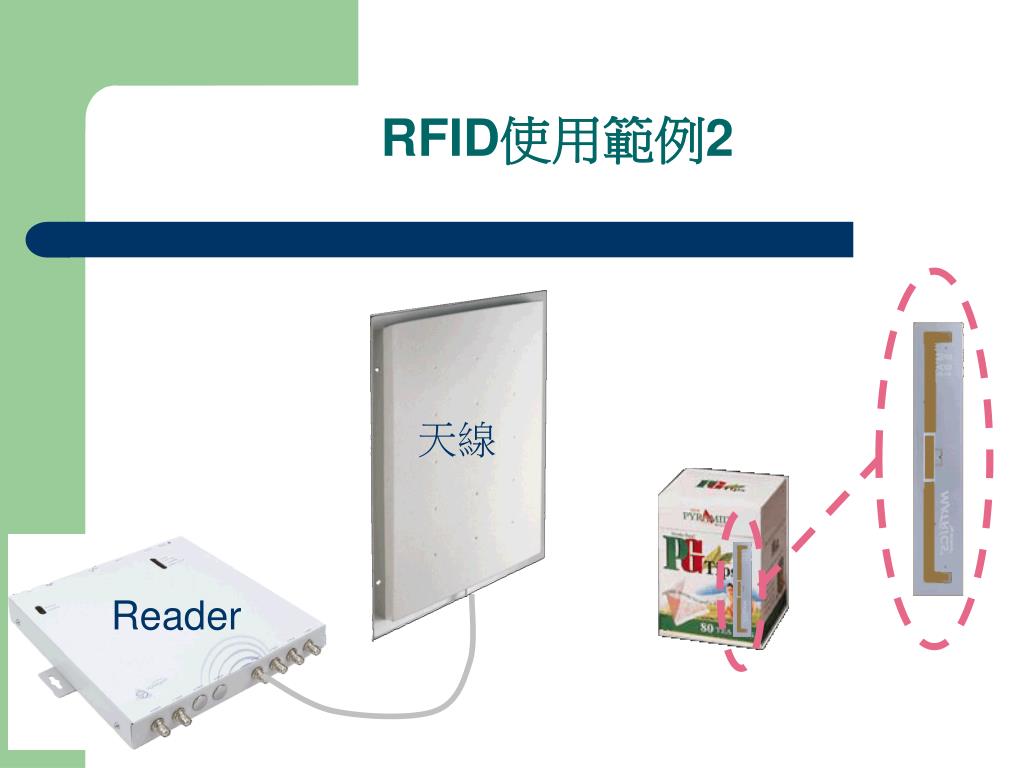

3. RFID使用範例2 天線 Reader

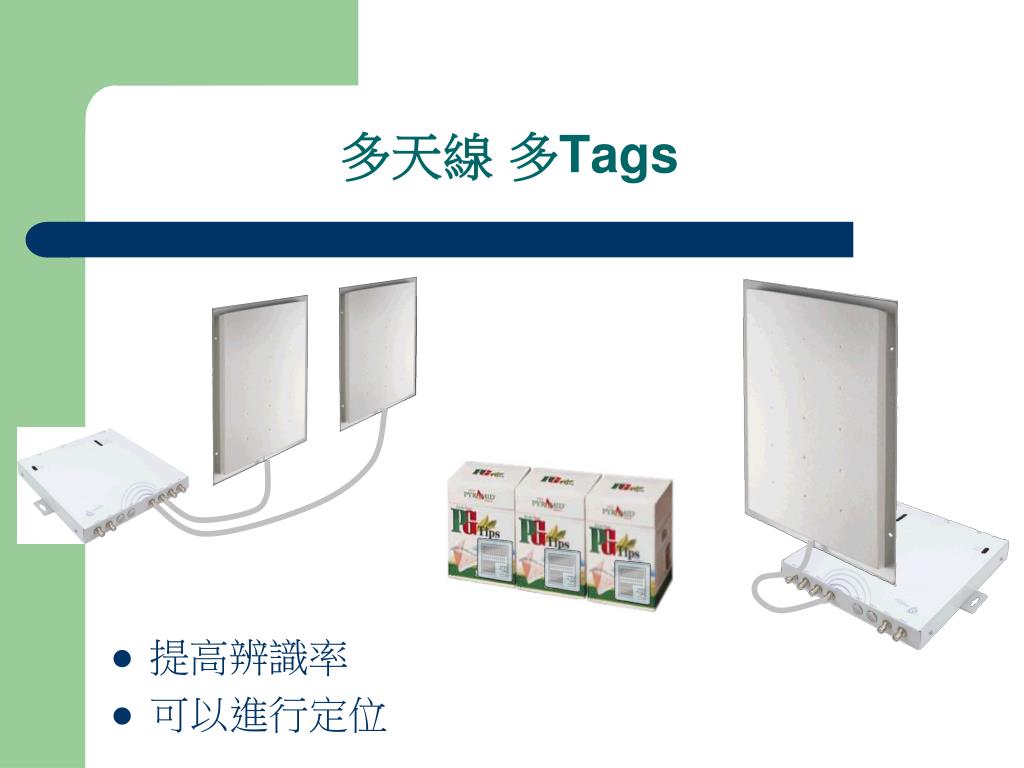

4. 多天線 多Tags • 提高辨識率 • 可以進行定位

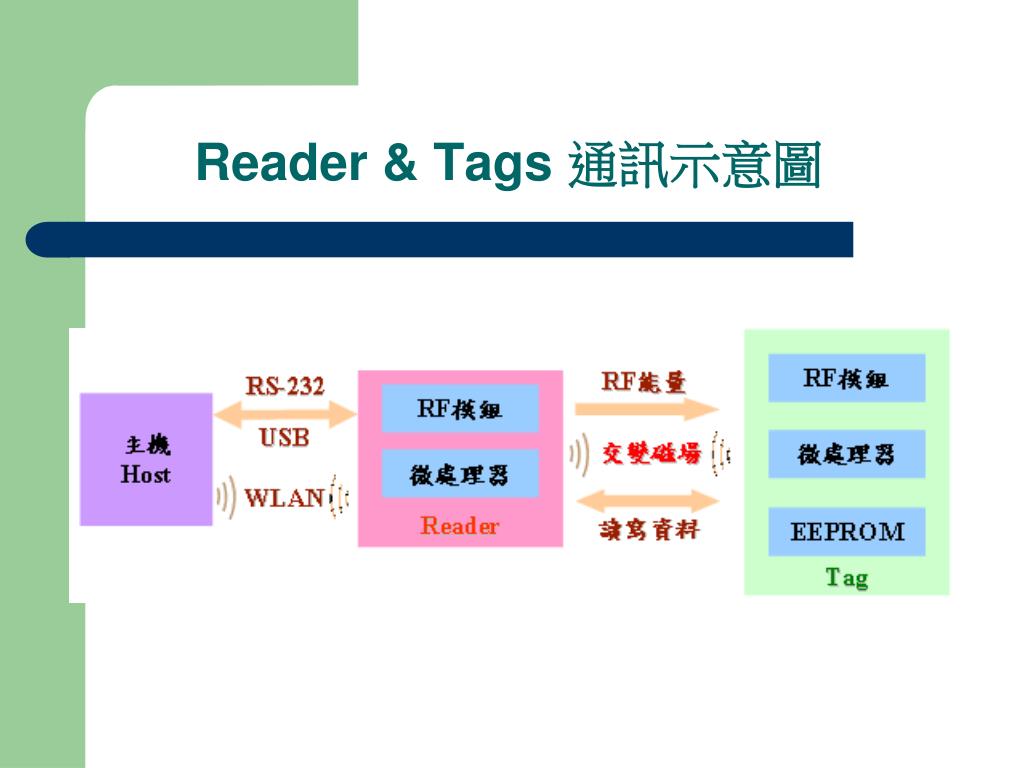

5. Reader & Tags 通訊示意圖

6. HF 以下使用感應偶合(Inductive Coupling)

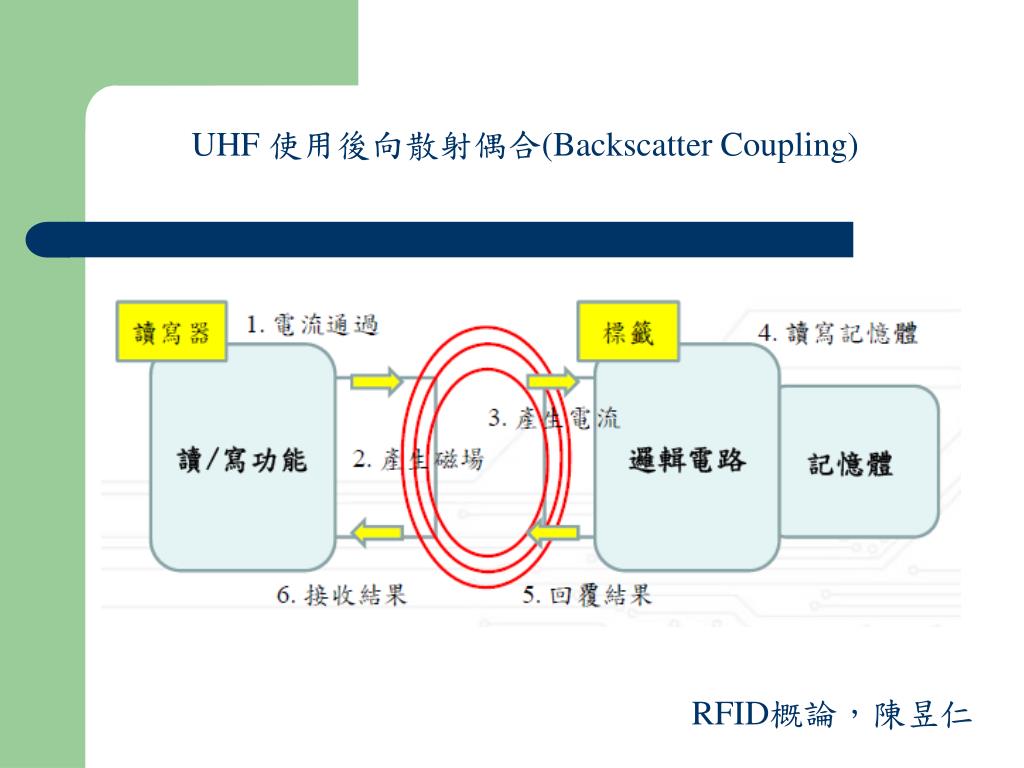

7. UHF 使用後向散射偶合(Backscatter Coupling) RFID概論，陳昱仁

8. UHF 使用後向散射偶合(Backscatter Coupling)

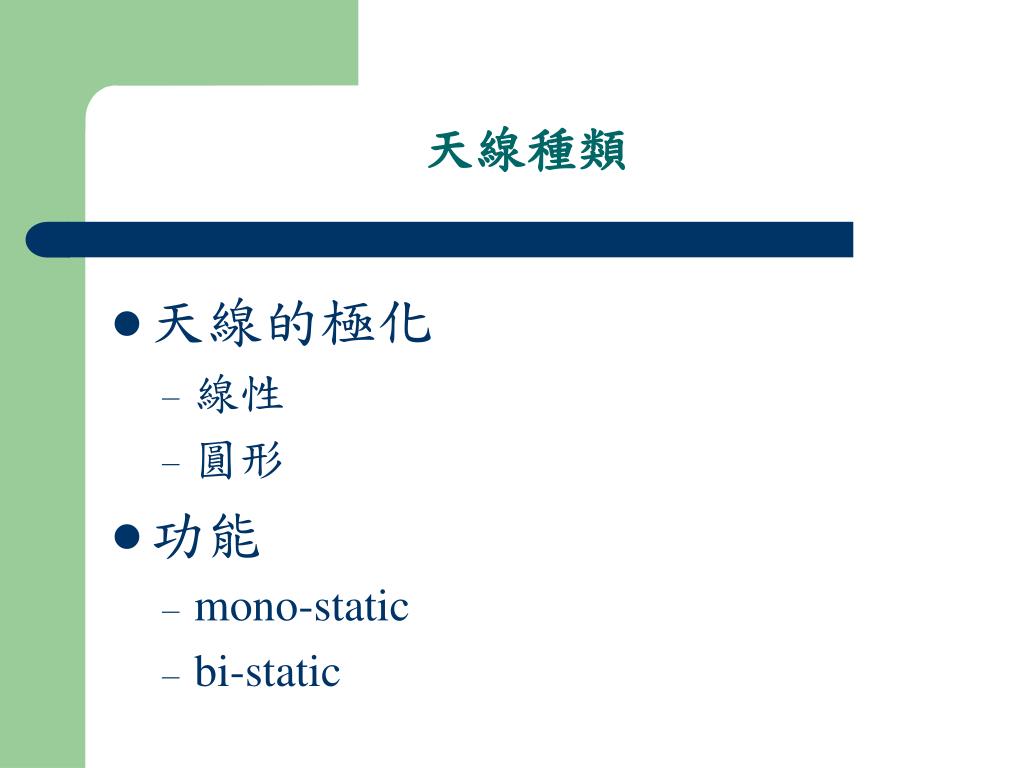

9. 天線種類 • 天線的極化 • 線性 • 圓形 • 功能 • mono-static • bi-static

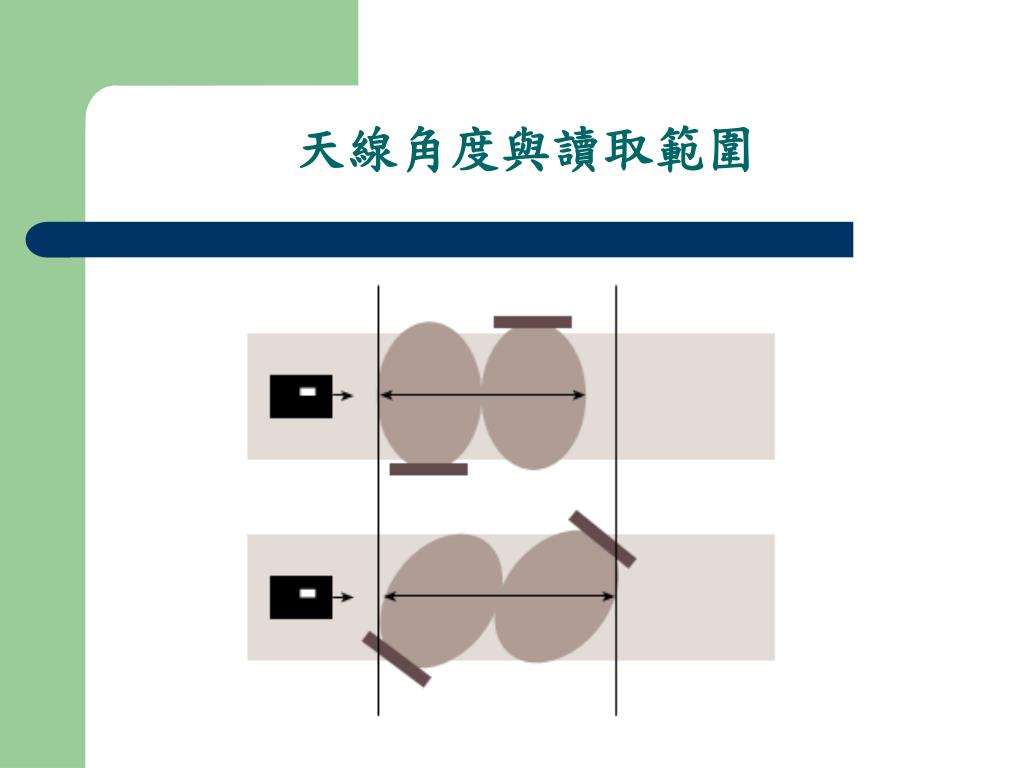

10. 天線角度與讀取範圍

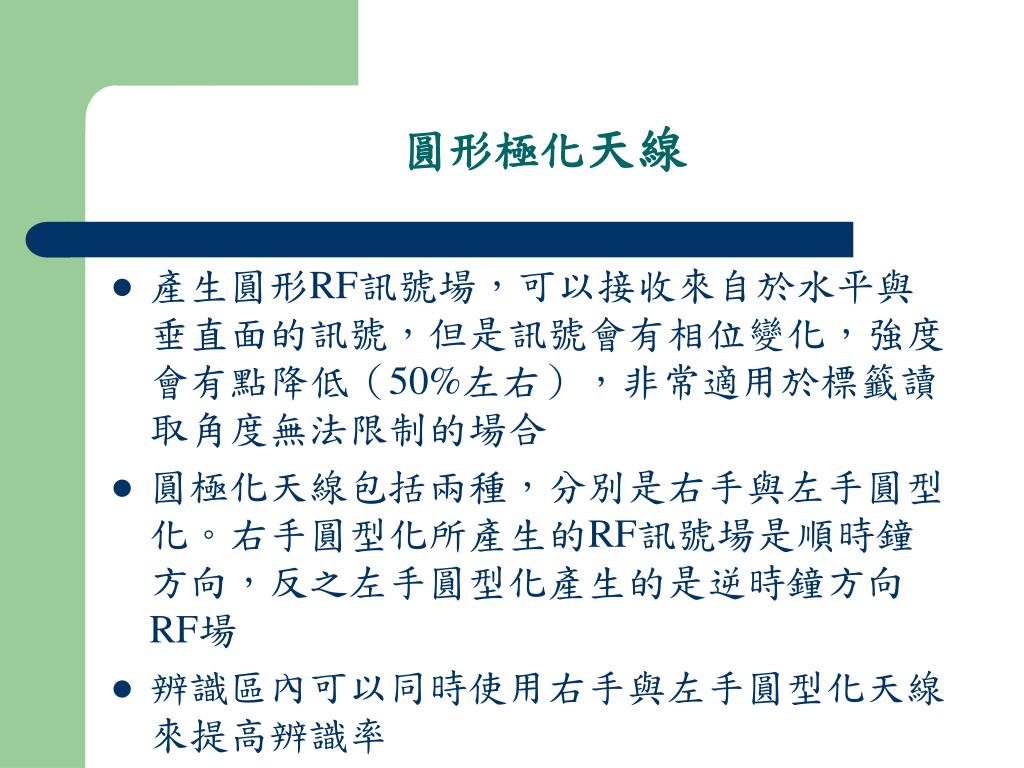

11. 圓形極化天線 • 產生圓形RF訊號場，可以接收來自於水平與垂直面的訊號，但是訊號會有相位變化，強度會有點降低（50%左右），非常適用於標籤讀取角度無法限制的場合 • 圓極化天線包括兩種，分別是右手與左手圓型化。右手圓型化所產生的RF訊號場是順時鐘方向，反之左手圓型化產生的是逆時鐘方向RF場 • 辨識區內可以同時使用右手與左手圓型化天線來提高辨識率

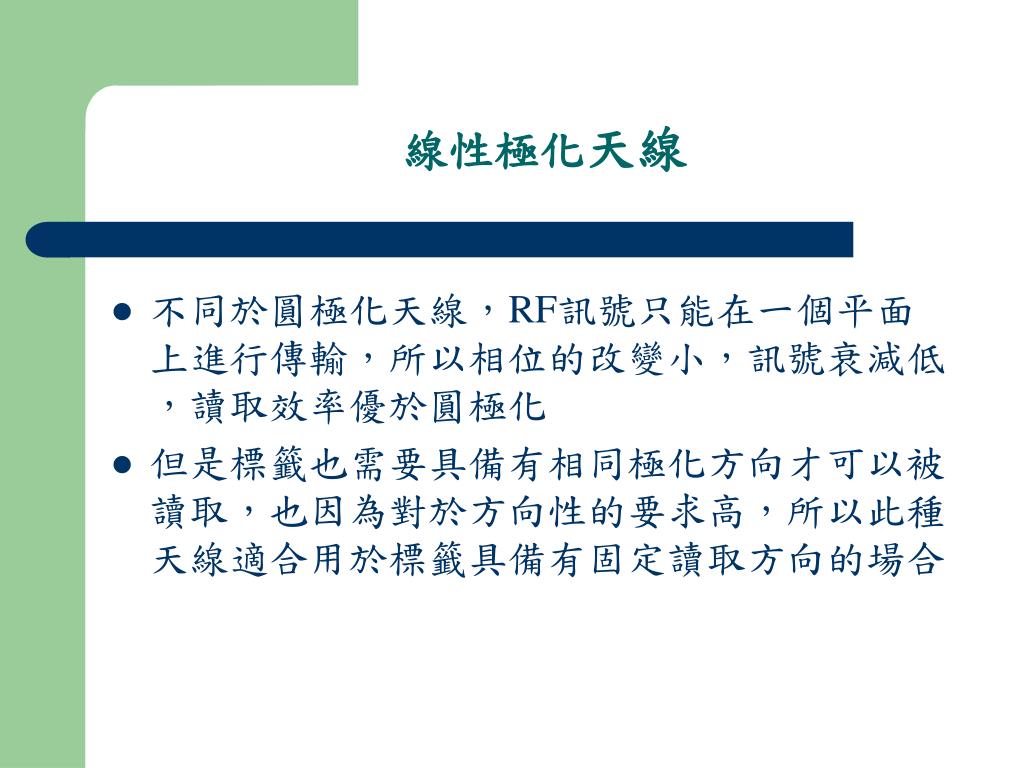

12. 線性極化天線 • 不同於圓極化天線，RF訊號只能在一個平面上進行傳輸，所以相位的改變小，訊號衰減低，讀取效率優於圓極化 • 但是標籤也需要具備有相同極化方向才可以被讀取，也因為對於方向性的要求高，所以此種天線適合用於標籤具備有固定讀取方向的場合

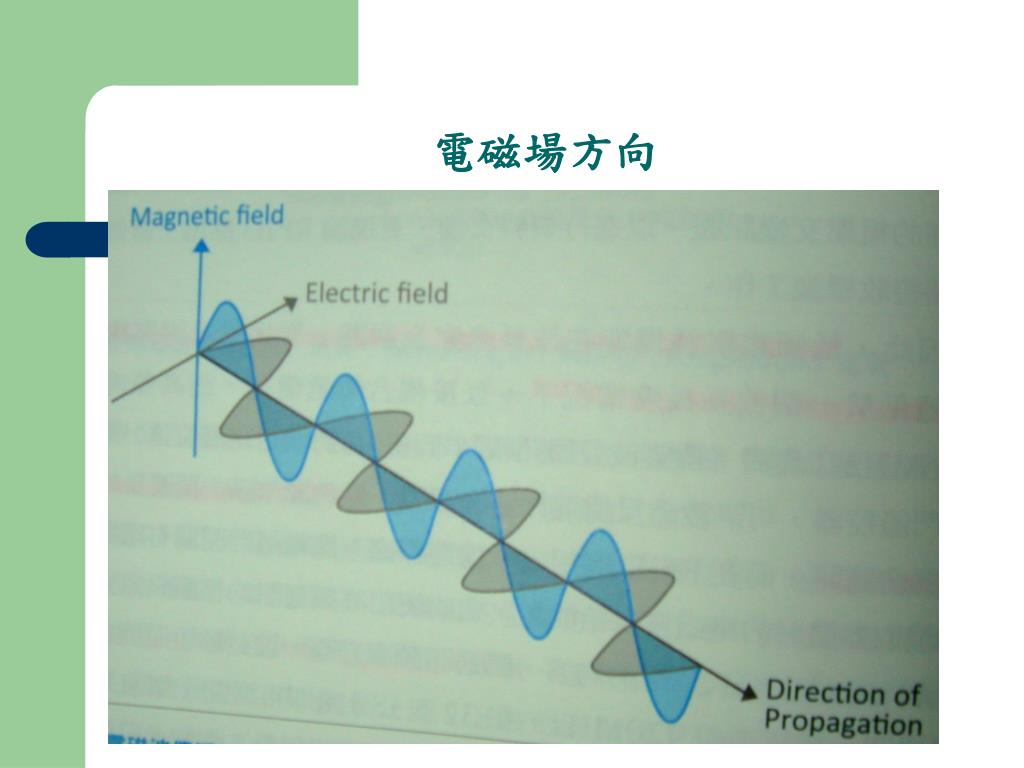

13. 電磁場方向

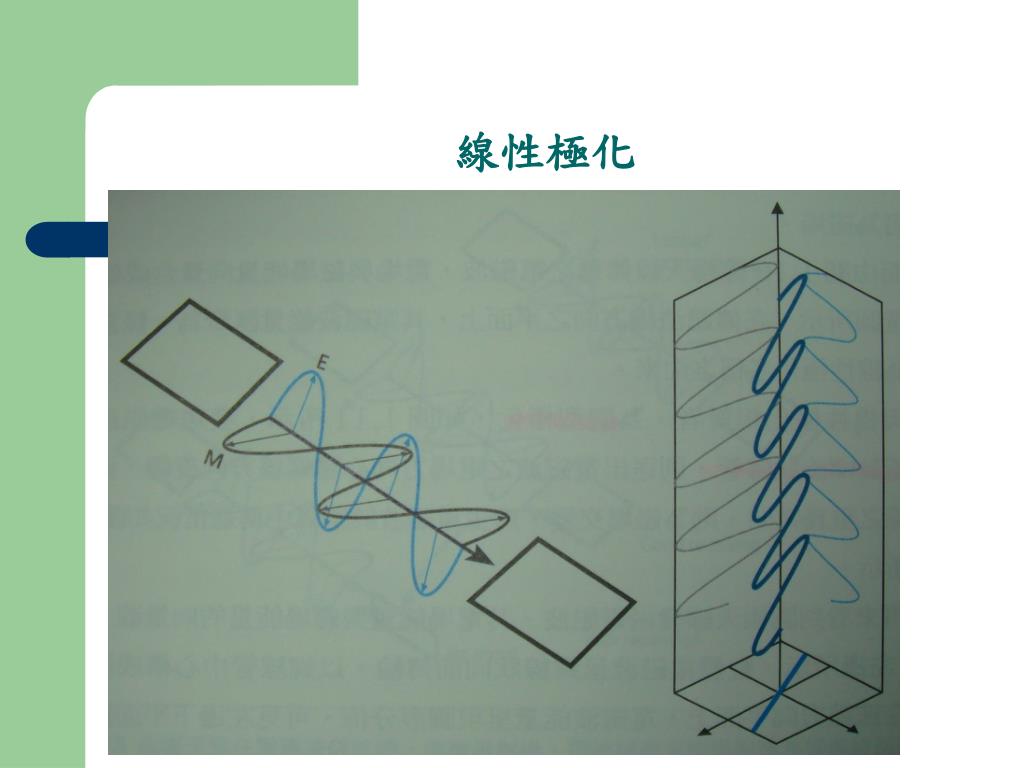

14. 線性極化

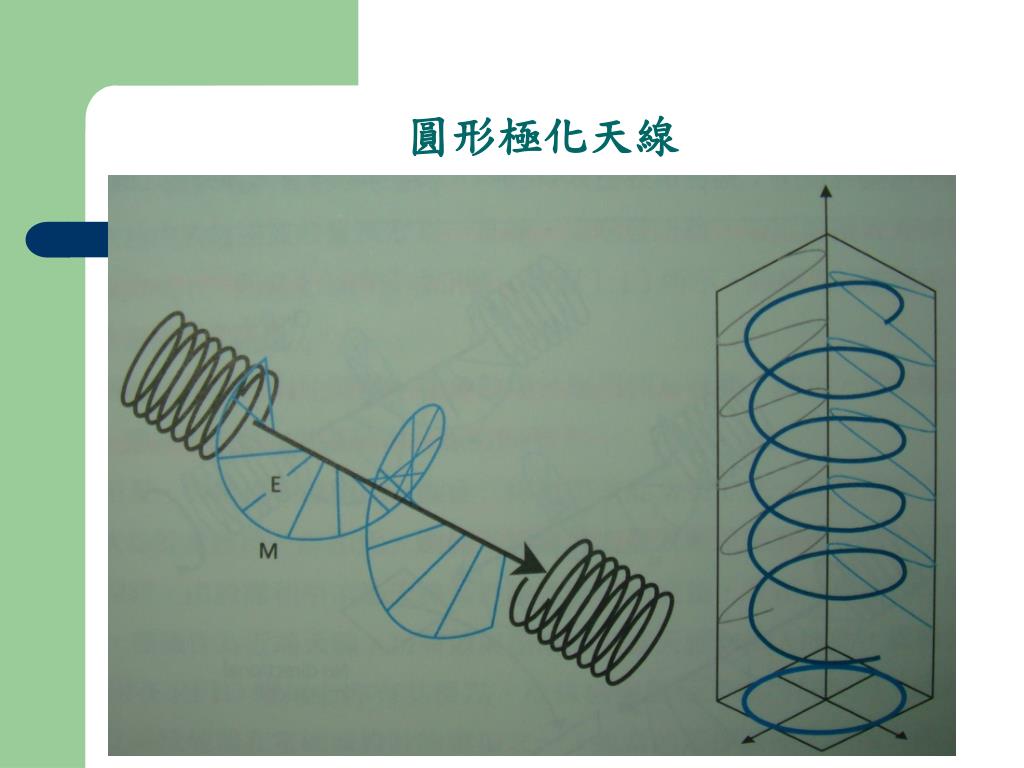

15. 圓形極化天線

16. 圓形極化天線

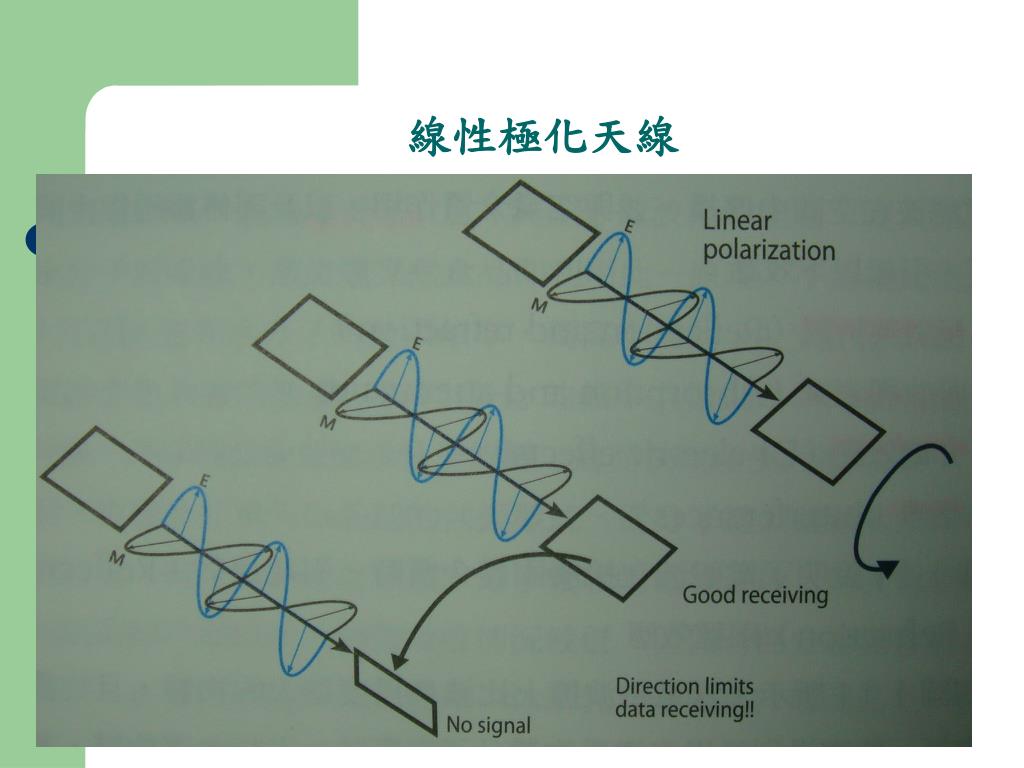

17. 線性極化天線

18. Mono-static天線 • 同時具備有傳送與接收功能，搭配這種天線使用的讀取器都有切換器來切換傳送與接收功能 • 同時ㄧ次可以使用4支天線，天線體積較為輕巧，但是運作上效率較低，所以很多製造商例如Impinj致力於提高這種切換運作的效率

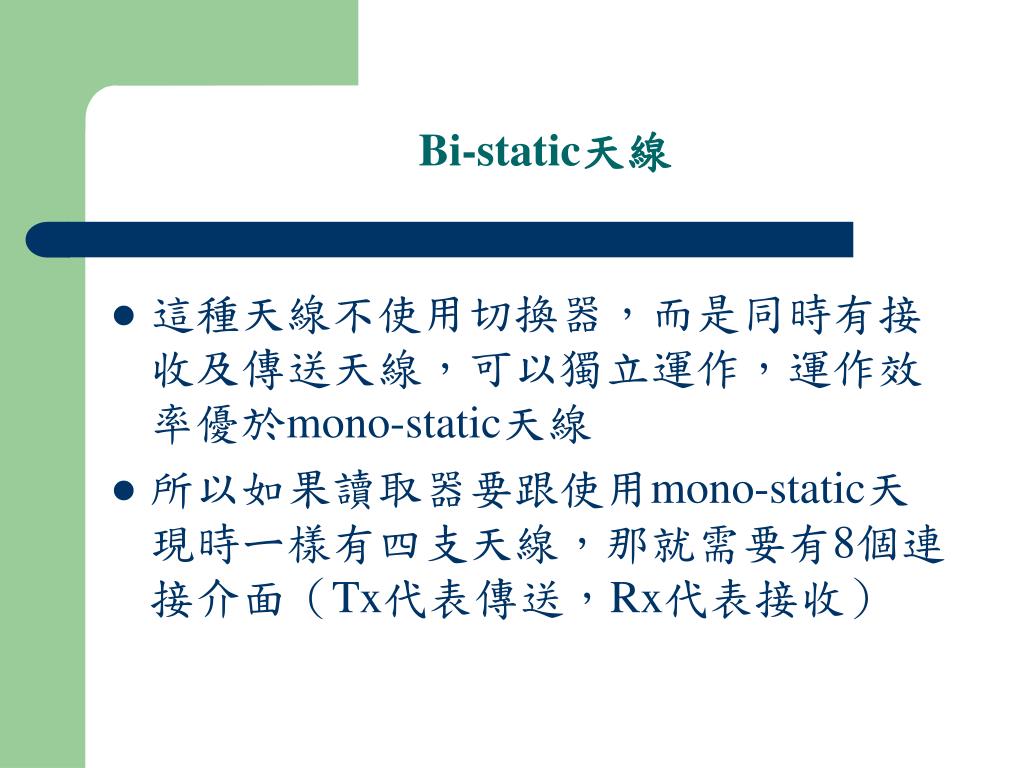

19. Bi-static天線 • 這種天線不使用切換器，而是同時有接收及傳送天線，可以獨立運作，運作效率優於mono-static天線 • 所以如果讀取器要跟使用mono-static天現時ㄧ樣有四支天線，那就需要有8個連接介面（Tx代表傳送，Rx代表接收）

20. 讀取器結構 • RF發射與接收模組 • 控制模組 • 天線通訊介面與頻道 • 網路介面及其他相關週邊模組

21. 讀取器－ RF發射模組 • 震盪器（oscillator）：讀取器工作頻率產生的來源 • 調變器（modulator）：調變震盪器產生的固定頻率訊號，使訊號中可以同時攜帶有標籤需要的控制命令與資料 • 放大器（amplifier）：訊號從震盪器產生經過調變後，要透過天線傳送之前會先經過訊號放大，再傳送到標籤

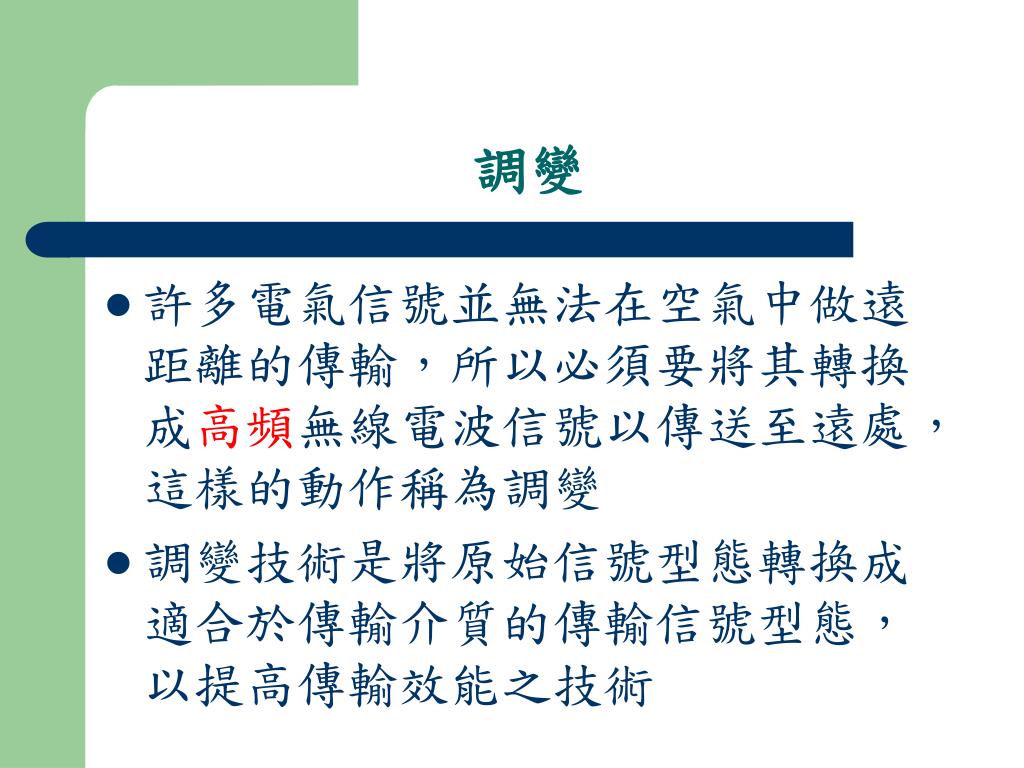

22. 調變 • 許多電氣信號並無法在空氣中做遠距離的傳輸，所以必須要將其轉換成高頻無線電波信號以傳送至遠處，這樣的動作稱為調變 • 調變技術是將原始信號型態轉換成適合於傳輸介質的傳輸信號型態，以提高傳輸效能之技術

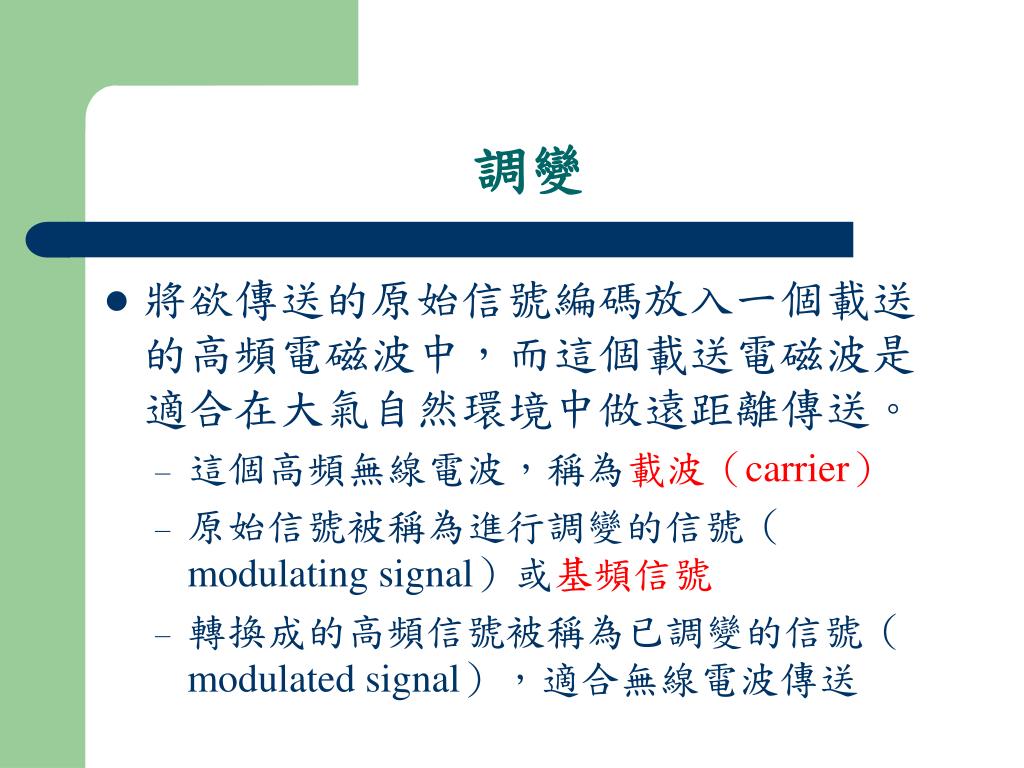

23. 調變 • 將欲傳送的原始信號編碼放入一個載送的高頻電磁波中，而這個載送電磁波是適合在大氣自然環境中做遠距離傳送。 • 這個高頻無線電波，稱為載波（carrier） • 原始信號被稱為進行調變的信號（modulating signal）或基頻信號 • 轉換成的高頻信號被稱為已調變的信號（modulated signal），適合無線電波傳送

24. 讀取器－ RF接收模組 • 解調變器（demodulator）：將天線從標籤接收到經過調變的訊號中把有用的資料解調變出來 • 放大器：將解調變後的資料訊號放大，再送至控制單元進行後續處理

25. 電磁波 • 波長 • 頻率 • 能量 • 穿透性 • 傳輸距離

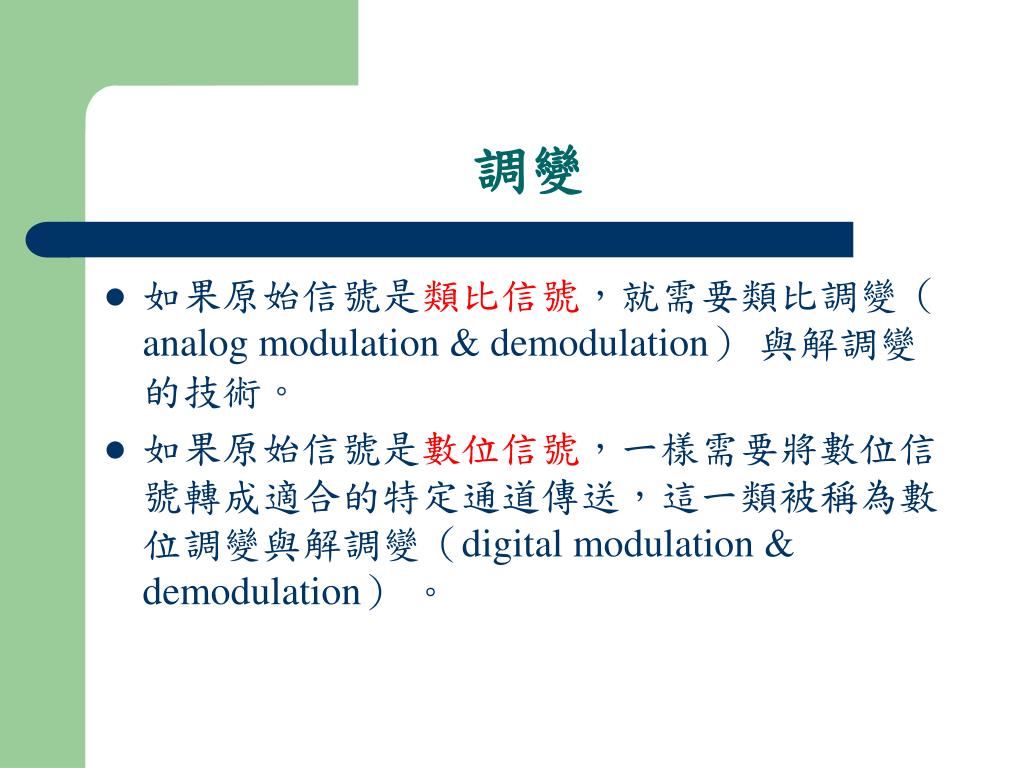

26. 調變 • 如果原始信號是類比信號，就需要類比調變（analog modulation & demodulation） 與解調變的技術。 • 如果原始信號是數位信號，一樣需要將數位信號轉成適合的特定通道傳送，這一類被稱為數位調變與解調變（digital modulation & demodulation） 。

27. 類比調變 • 將類比信號載入無線電波傳送有多種方式，其原理都是嘗試改變載波某些特徵來表現原始的信號 • 載波有三個重要參數可做為調變的因素，即利用載波的振幅、頻率、或相位的變化來表示原始信號。 • 振幅調變（Amplitude Modulation，AM） • 頻率調變（Frequency Modulation，FM） • 相位調變（Phase Modulation，PM）

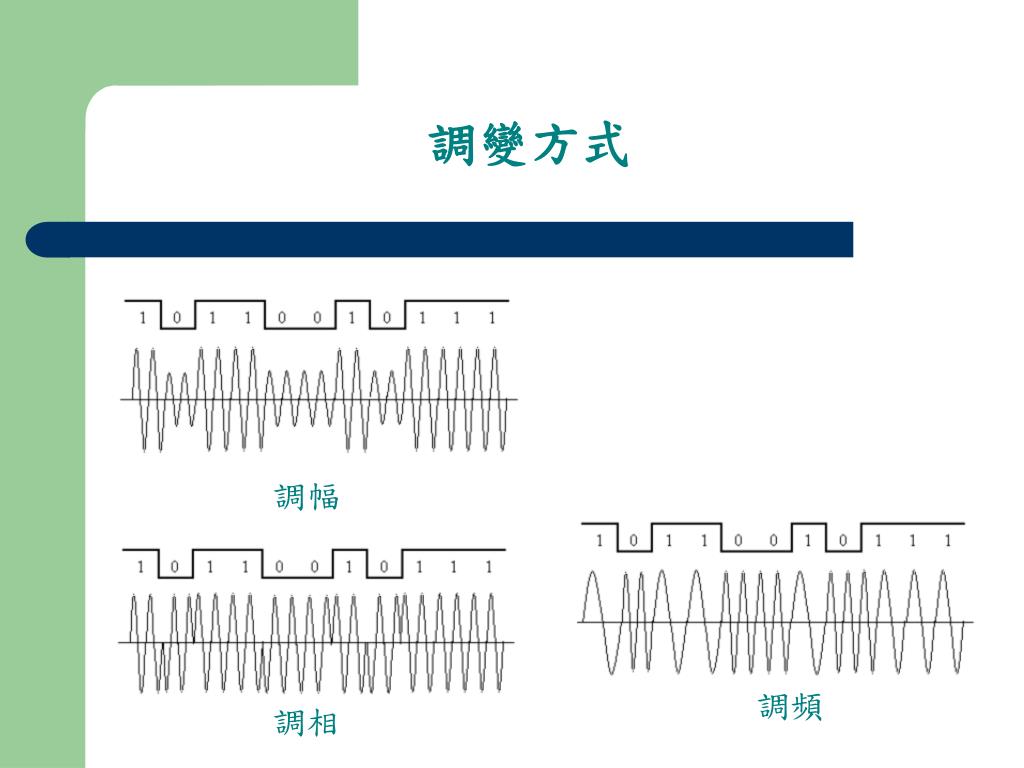

28. 調變方式 調幅 調頻 調相

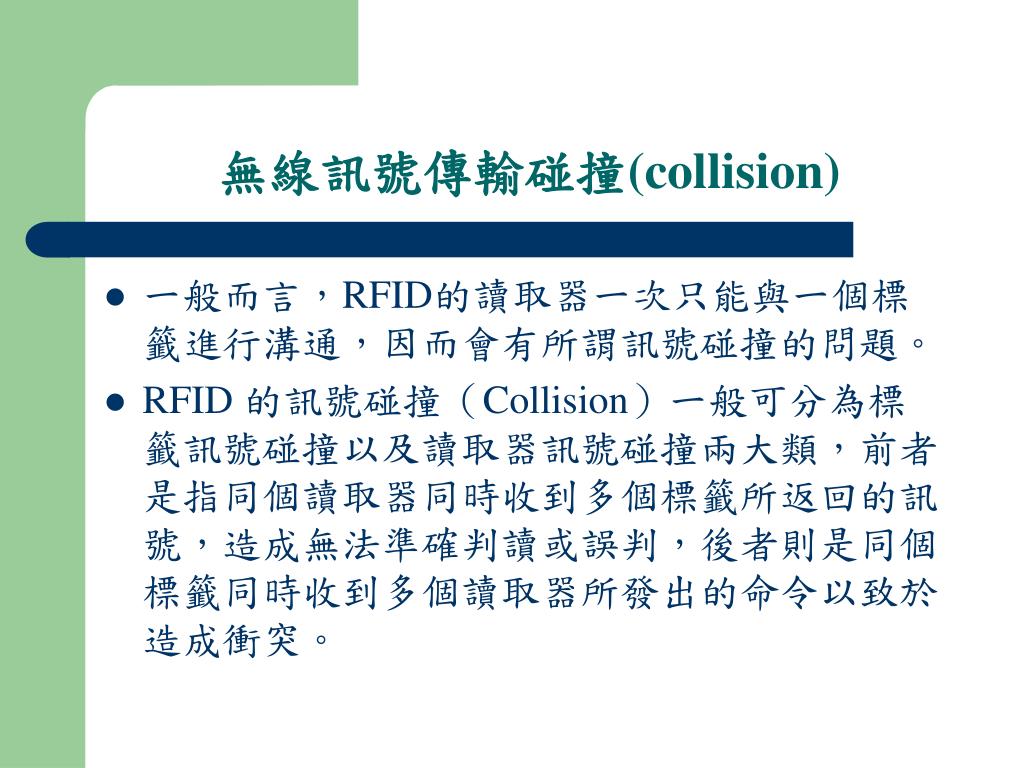

29. 無線訊號傳輸碰撞(collision) • 一般而言，RFID的讀取器一次只能與一個標籤進行溝通，因而會有所謂訊號碰撞的問題。 • RFID 的訊號碰撞（Collision）一般可分為標籤訊號碰撞以及讀取器訊號碰撞兩大類，前者是指同個讀取器同時收到多個標籤所返回的訊號，造成無法準確判讀或誤判，後者則是同個標籤同時收到多個讀取器所發出的命令以致於造成衝突。

30. 無線訊號傳輸碰撞(collision) Reader collision Dense reader mode Tag collision Reader tag

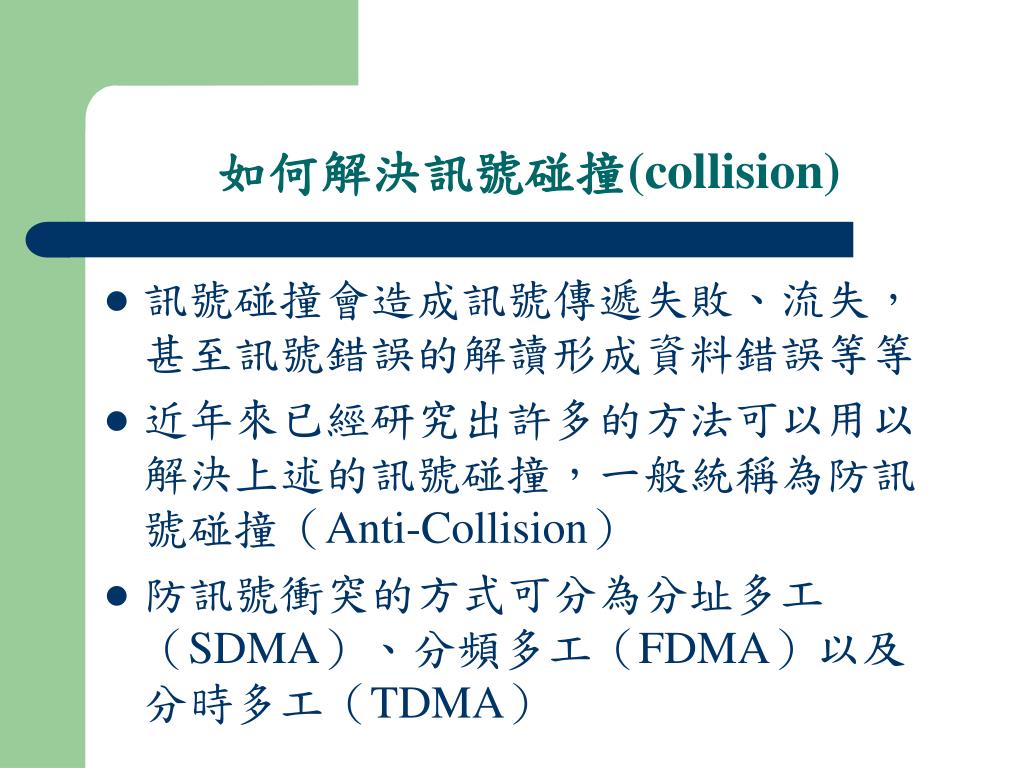

31. 如何解決訊號碰撞(collision) • 訊號碰撞會造成訊號傳遞失敗、流失，甚至訊號錯誤的解讀形成資料錯誤等等 • 近年來已經研究出許多的方法可以用以解決上述的訊號碰撞，一般統稱為防訊號碰撞（Anti-Collision） • 防訊號衝突的方式可分為分址多工（SDMA）、分頻多工（FDMA）以及分時多工（TDMA）

32. 分址多工（SDMA） • SDMA：Space Division Multiple Access • 分址多工是利用空間區隔的方式來避免訊號的衝突，多用以處理讀取器的訊號碰撞 • 依據讀取器與天線的有效距離將空間進行劃分，避免標籤被重複讀取的可能性，例如將部署被動式天線時將天線依據不同的方向錯開，或使用主動式的系統時，依據讀取器的接收範圍將空間劃分為不同的區域

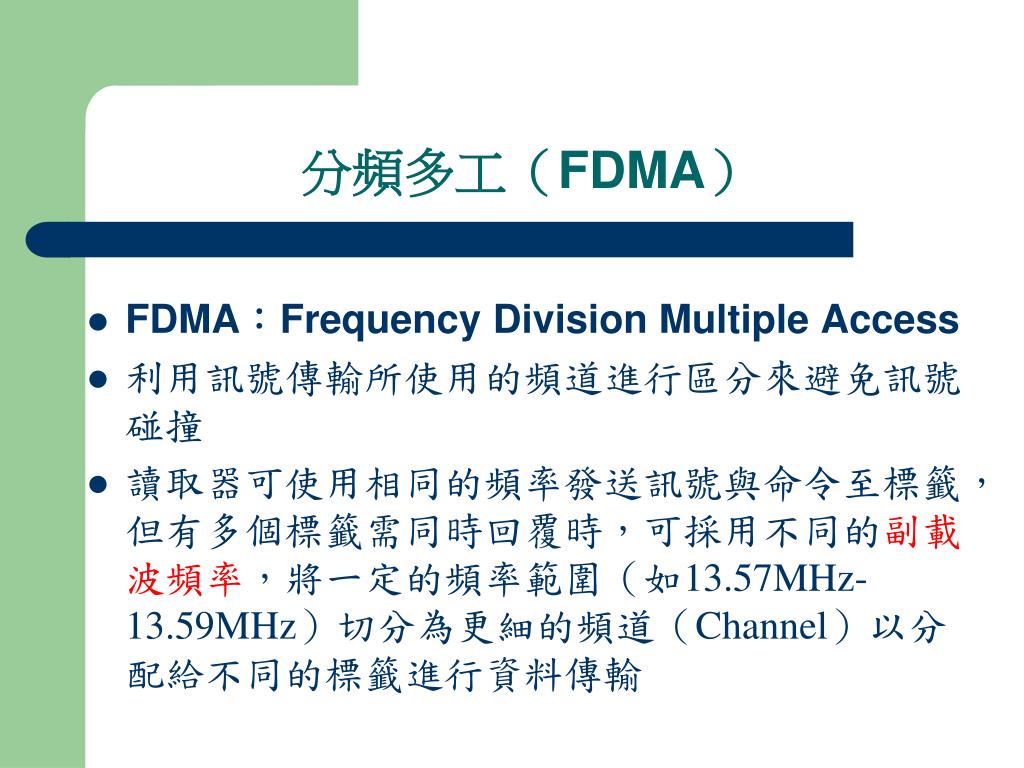

33. 分頻多工（FDMA） • FDMA：Frequency Division Multiple Access • 利用訊號傳輸所使用的頻道進行區分來避免訊號碰撞 • 讀取器可使用相同的頻率發送訊號與命令至標籤，但有多個標籤需同時回覆時，可採用不同的副載波頻率，將一定的頻率範圍（如13.57MHz-13.59MHz）切分為更細的頻道（Channel）以分配給不同的標籤進行資料傳輸

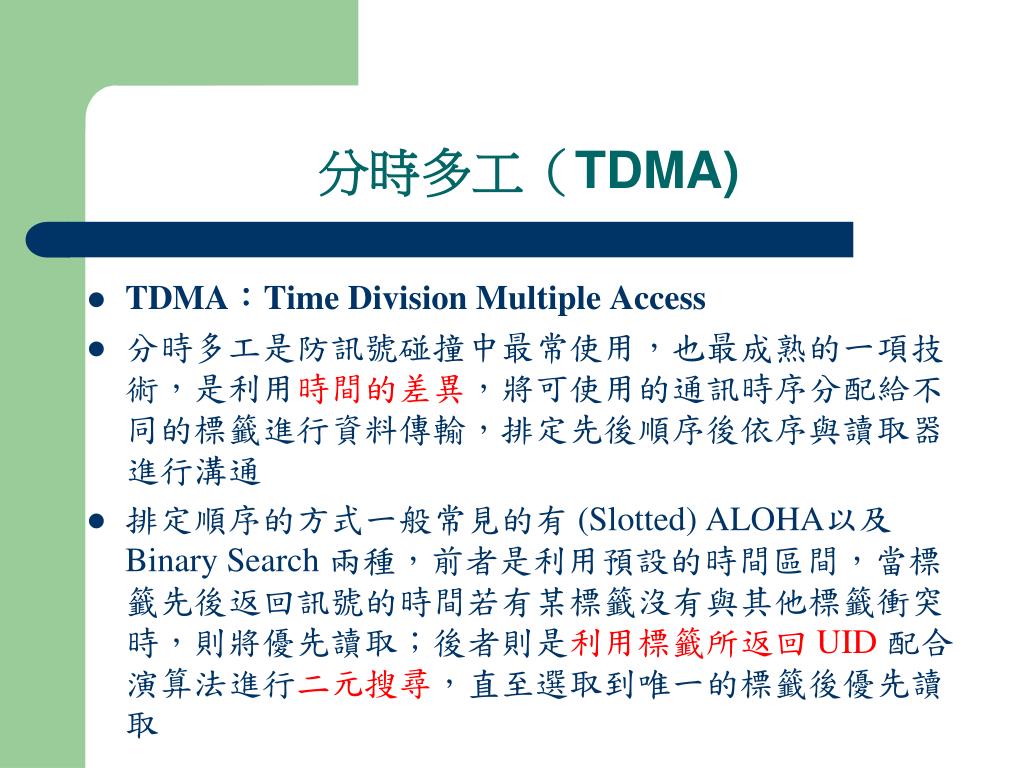

34. 分時多工（TDMA) • TDMA：Time Division Multiple Access • 分時多工是防訊號碰撞中最常使用，也最成熟的一項技術，是利用時間的差異，將可使用的通訊時序分配給不同的標籤進行資料傳輸，排定先後順序後依序與讀取器進行溝通 • 排定順序的方式一般常見的有 (Slotted) ALOHA以及 Binary Search 兩種，前者是利用預設的時間區間，當標籤先後返回訊號的時間若有某標籤沒有與其他標籤衝突時，則將優先讀取；後者則是利用標籤所返回 UID 配合演算法進行二元搜尋，直至選取到唯一的標籤後優先讀取

35. 讀取器防碰撞 • 在讀取器的硬體層，多半都已經提供基本的防訊號碰撞功能，確保讀取器在讀取多標籤的時候可以準確無誤的讀取 • 讀取器防訊號碰撞功能的好壞，也間接關係其讀取率（訊號接收的準確性）以及讀取速度（訊號處理所需的時間）

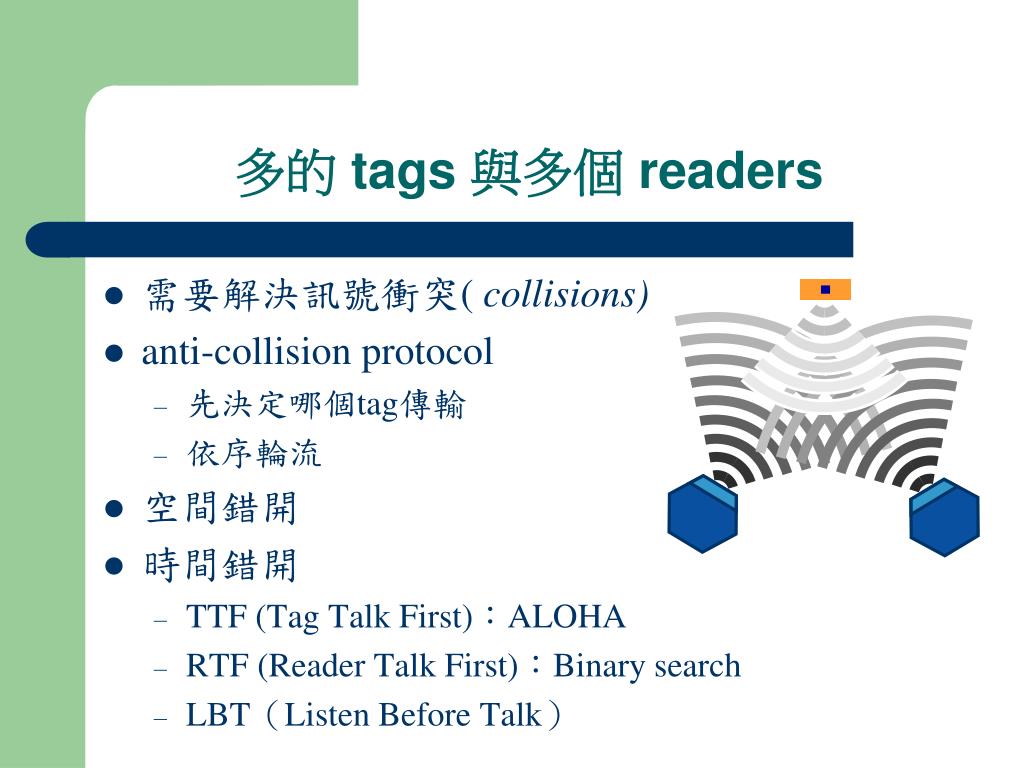

36. 多的 tags 與多個 readers • 需要解決訊號衝突( collisions) • anti-collision protocol • 先決定哪個tag傳輸 • 依序輪流 • 空間錯開 • 時間錯開 • TTF (Tag Talk First)：ALOHA • RTF (Reader Talk First)：Binary search • LBT（Listen Before Talk）

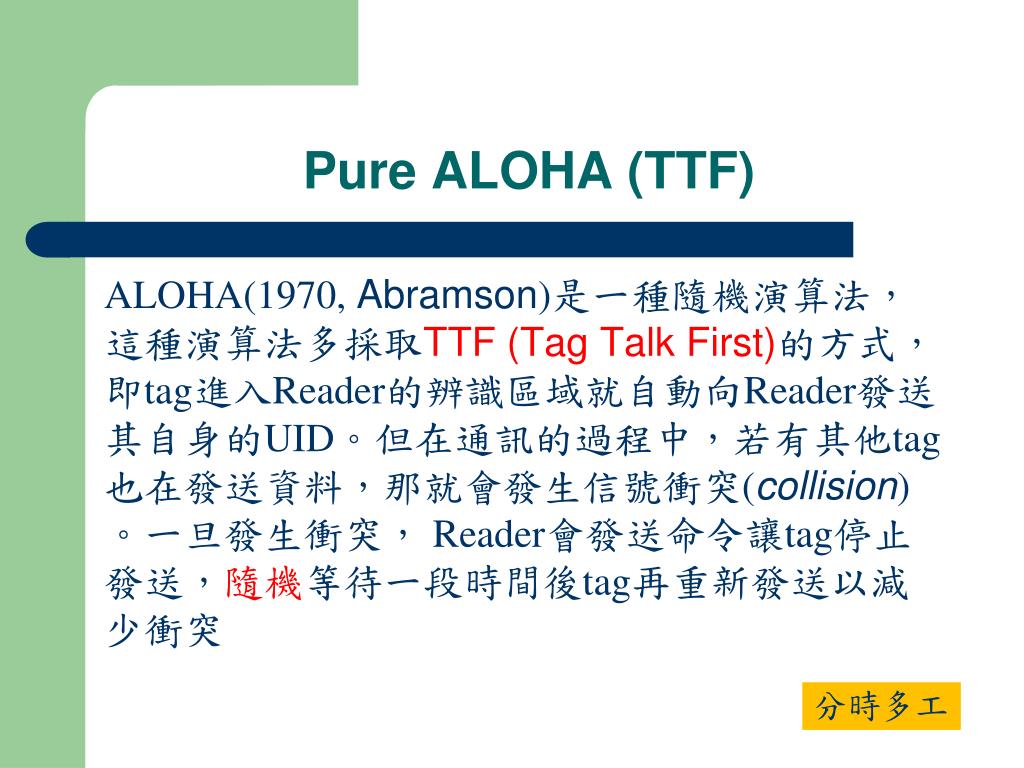

37. Pure ALOHA(TTF) ALOHA(1970, Abramson)是一種隨機演算法，這種演算法多採取TTF (Tag Talk First)的方式，即tag進入Reader的辨識區域就自動向Reader發送其自身的UID。但在通訊的過程中，若有其他tag也在發送資料，那就會發生信號衝突(collision)。一旦發生衝突， Reader會發送命令讓tag停止發送，隨機等待一段時間後tag再重新發送以減少衝突 分時多工

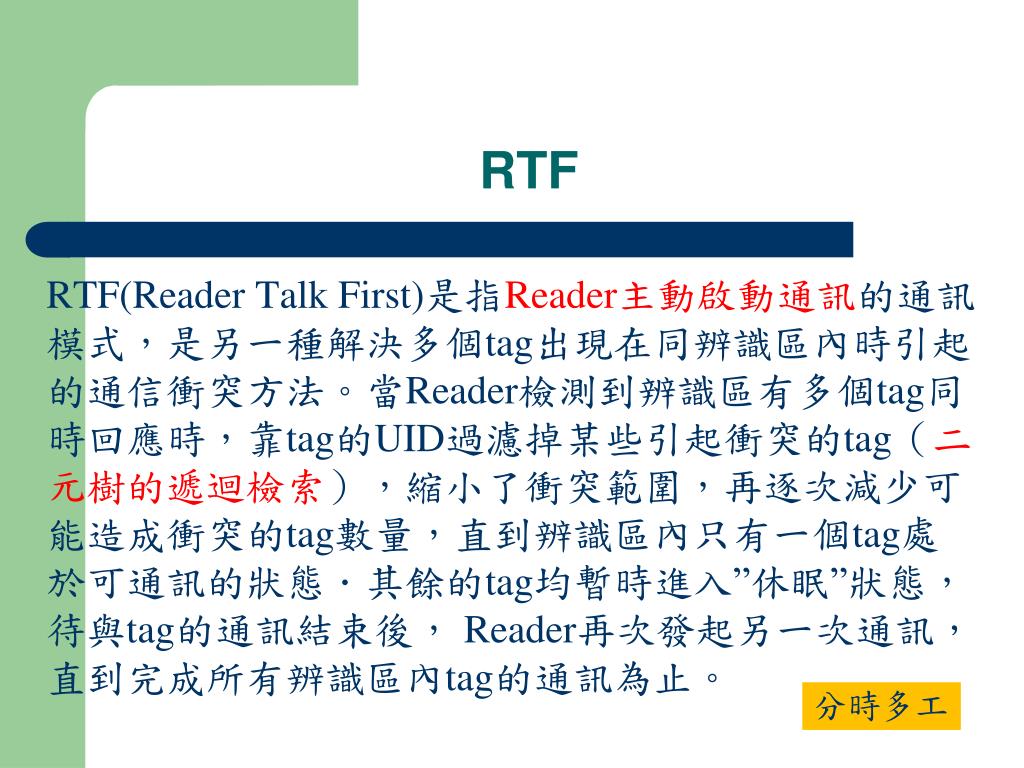

38. RTF RTF(Reader Talk First)是指Reader主動啟動通訊的通訊模式，是另一種解決多個tag出現在同辨識區內時引起的通信衝突方法。當Reader檢測到辨識區有多個tag同時回應時，靠tag的UID過濾掉某些引起衝突的tag（二元樹的遞迴檢索），縮小了衝突範圍，再逐次減少可能造成衝突的tag數量，直到辨識區內只有一個tag處於可通訊的狀態．其餘的tag均暫時進入”休眠”狀態，待與tag的通訊結束後，Reader再次發起另一次通訊，直到完成所有辨識區內tag的通訊為止。 分時多工

39. Time Slotted-ALOHA TTF 讀取多個RFID的原理

40. 序號之產生 ID0：Tag本身臨時產生的亂數 ID1：Tag本身記錄的一個亂數 ID2：原始UID  編出回應時槽的序號

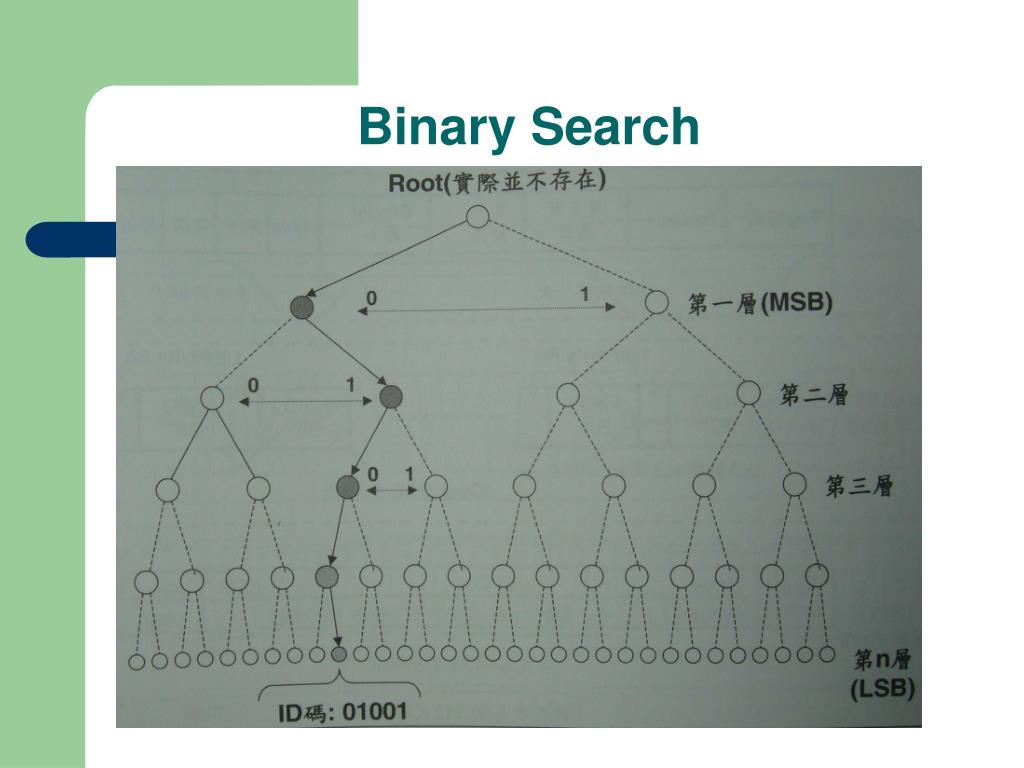

41. Binary Search

42. Reader vs. Tag通訊過程中RF傳送示意圖 Binary search 得出編碼與時槽序號

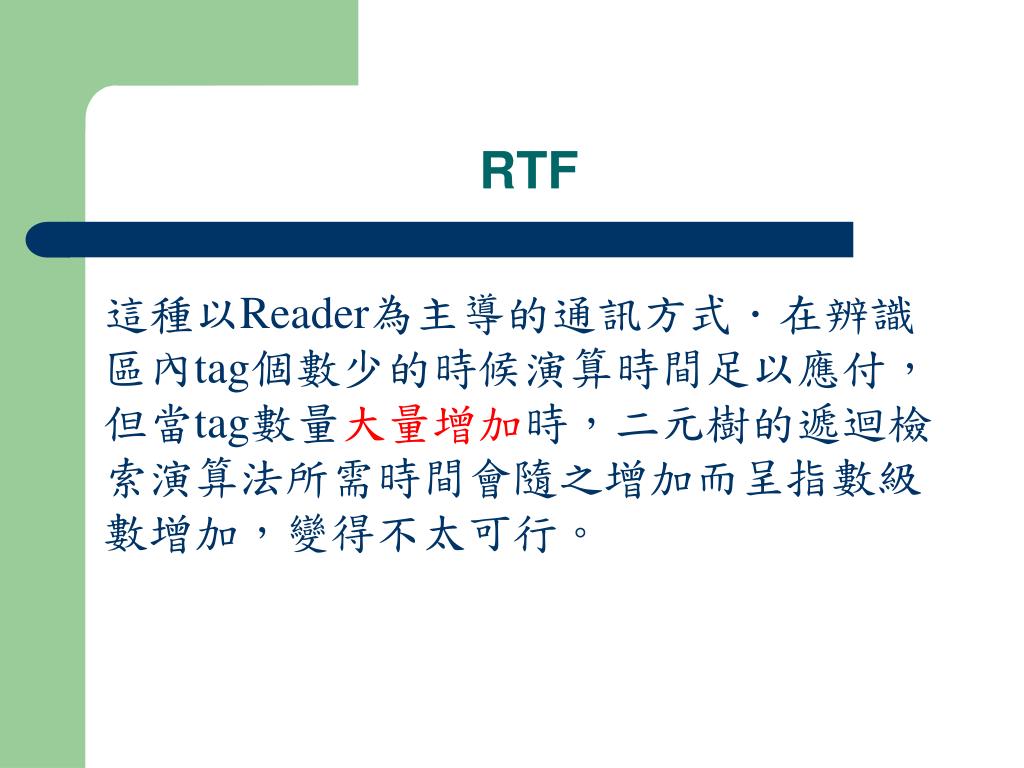

43. RTF 這種以Reader為主導的通訊方式．在辨識區內tag個數少的時候演算時間足以應付，但當tag數量大量增加時，二元樹的遞迴檢索演算法所需時間會隨之增加而呈指數級數增加，變得不太可行。

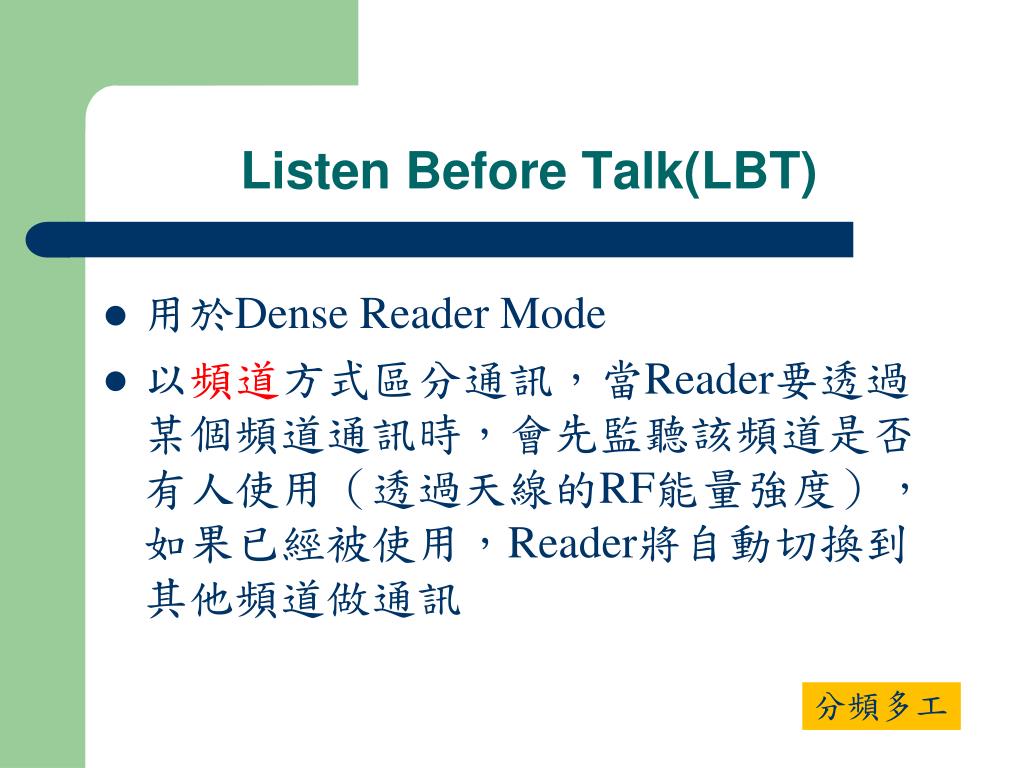

44. Listen Before Talk(LBT) • 用於Dense Reader Mode • 以頻道方式區分通訊，當Reader要透過某個頻道通訊時，會先監聽該頻道是否有人使用（透過天線的RF能量強度），如果已經被使用，Reader將自動切換到其他頻道做通訊 分頻多工

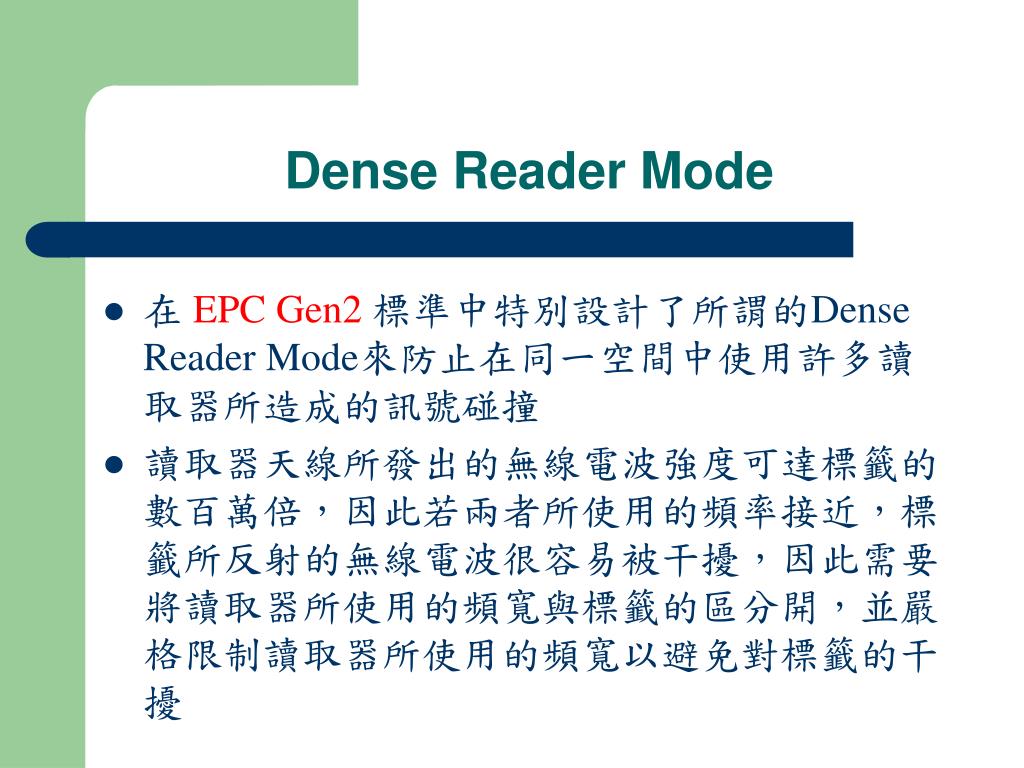

45. Dense Reader Mode • 在 EPC Gen2 標準中特別設計了所謂的Dense Reader Mode來防止在同一空間中使用許多讀取器所造成的訊號碰撞 • 讀取器天線所發出的無線電波強度可達標籤的數百萬倍，因此若兩者所使用的頻率接近，標籤所反射的無線電波很容易被干擾，因此需要將讀取器所使用的頻寬與標籤的區分開，並嚴格限制讀取器所使用的頻寬以避免對標籤的干擾

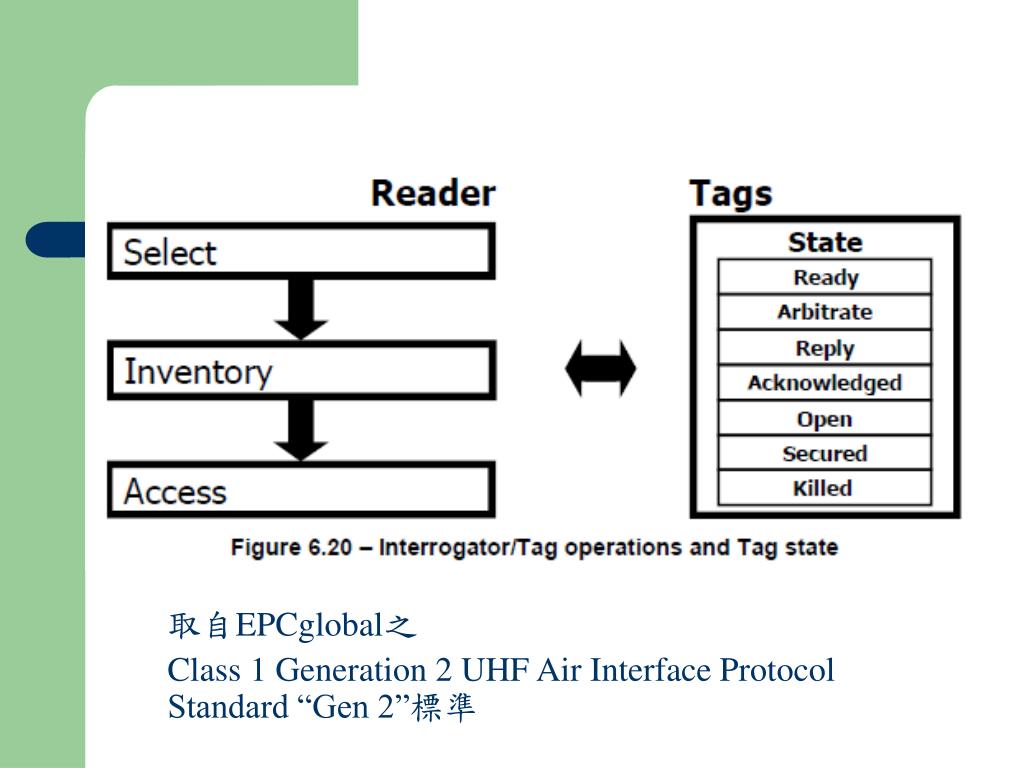

46. 取自EPCglobal之 Class 1 Generation 2 UHF Air Interface Protocol Standard “Gen 2”標準

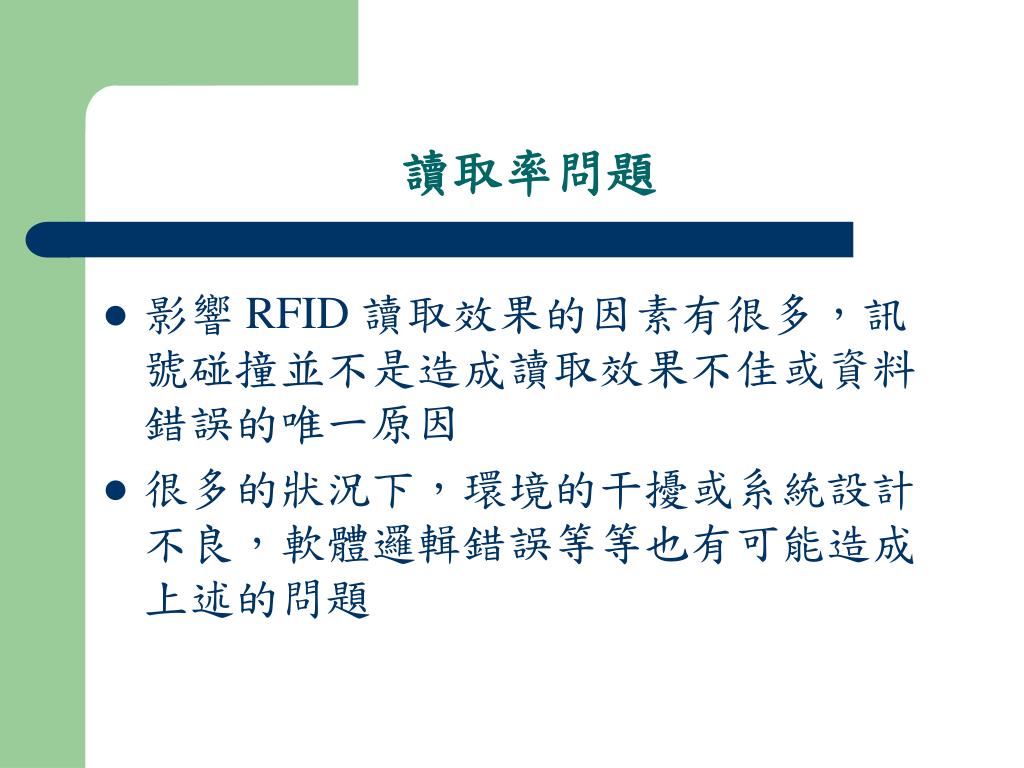

47. 讀取率問題 • 影響 RFID 讀取效果的因素有很多，訊號碰撞並不是造成讀取效果不佳或資料錯誤的唯一原因 • 很多的狀況下，環境的干擾或系統設計不良，軟體邏輯錯誤等等也有可能造成上述的問題

48. Reader & Tag 傳輸距離 • 環境因素 • Four main contributors: • Reader的功率 • Tag的靈敏度 • 天線大小 • 訊號碰撞…

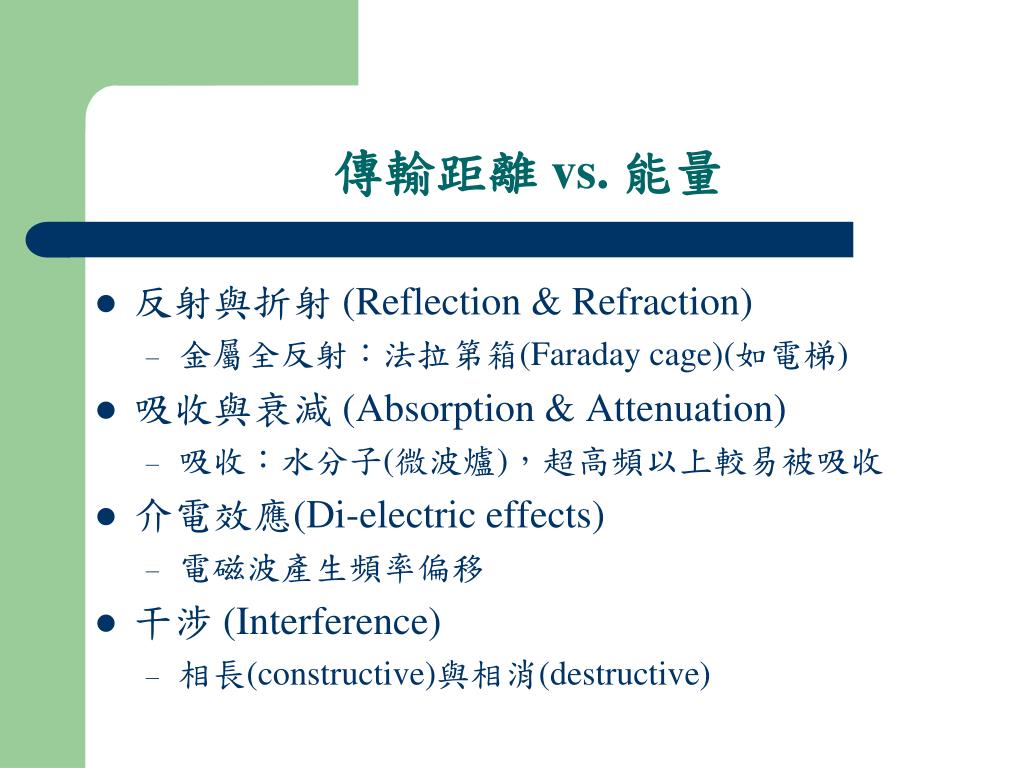

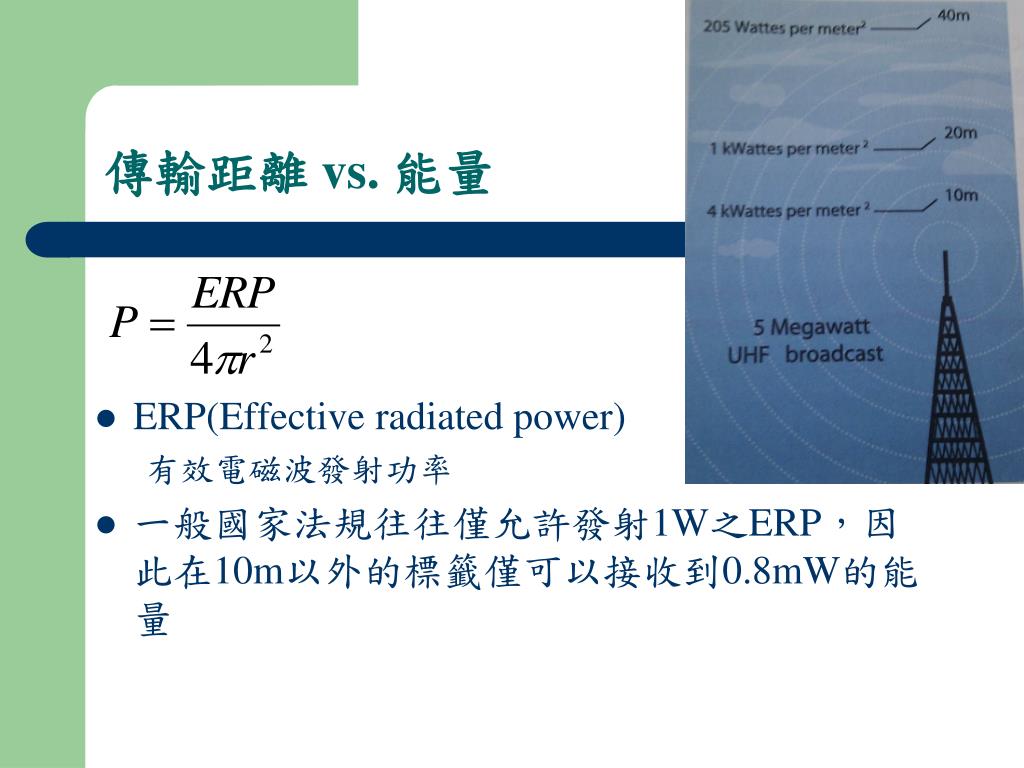

49. 傳輸距離vs. 能量 • ERP(Effective radiated power) 有效電磁波發射功率 • 一般國家法規往往僅允許發射1W之ERP，因此在10m以外的標籤僅可以接收到0.8mW的能量
