S-4800 简易操作规程

S-4800 简易操作规程 Techcomp Lab 电镜维修部

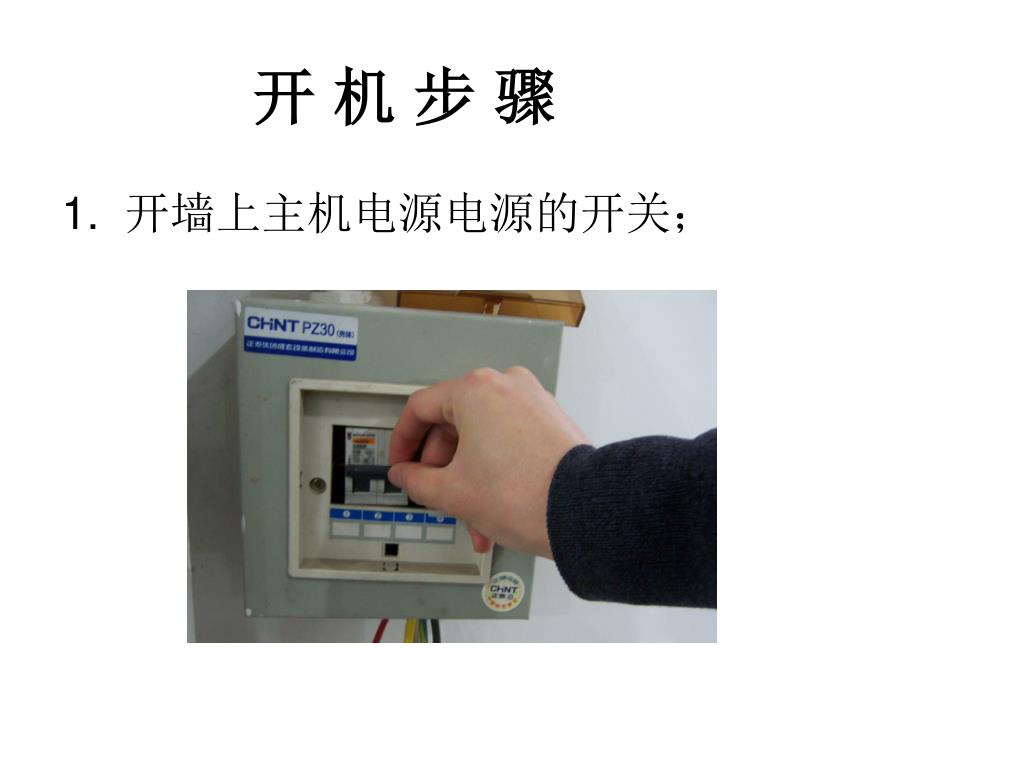

开机步骤 1. 开墙上主机电源电源的开关；

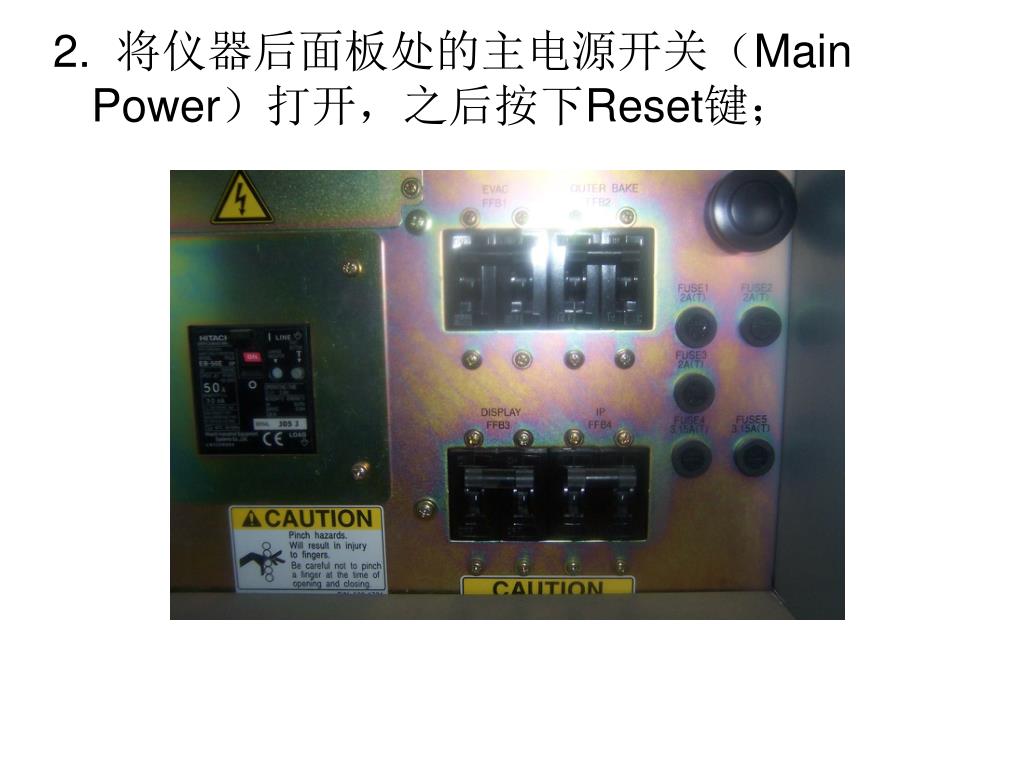

2. 将仪器后面板处的主电源开关（Main Power）打开，之后按下Reset键；

3. 启动Evac Power ，等待TMP指示正常后顺序打开IP1、IP2和IP3 的电源开关，真空启动程序开机结束；

4. 开启左侧面板Stage Power，启动右侧Display 开关；

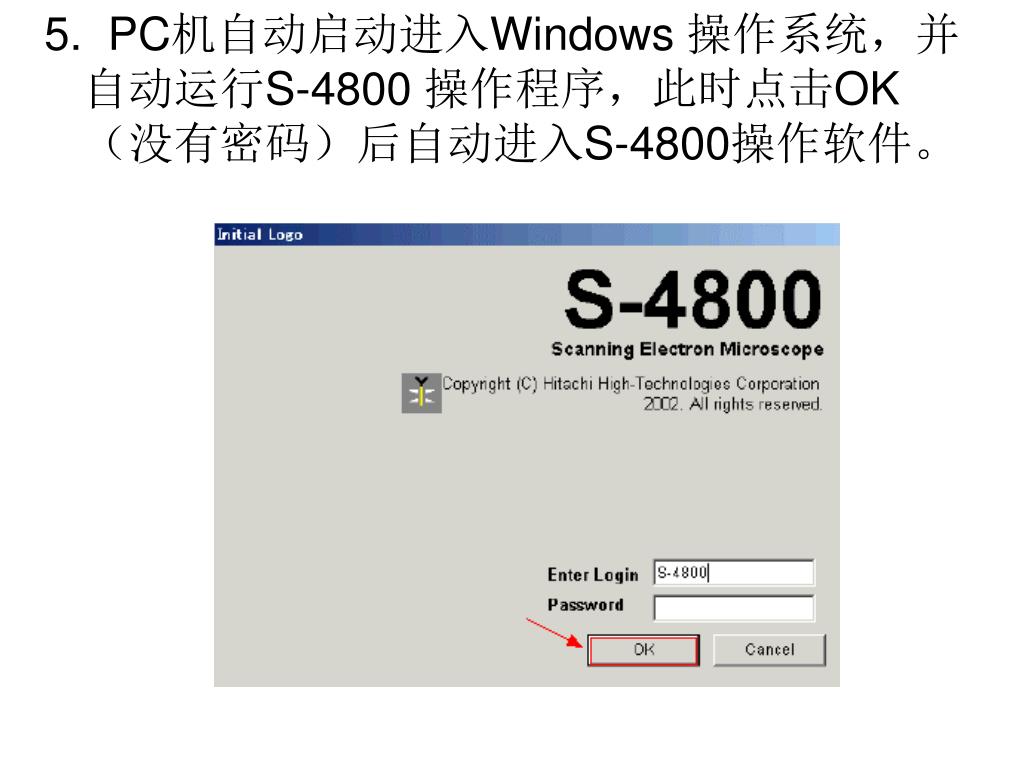

5. PC机自动启动进入Windows 操作系统，并自动运行S-4800 操作程序，此时点击OK（没有密码）后自动进入S-4800操作软件。

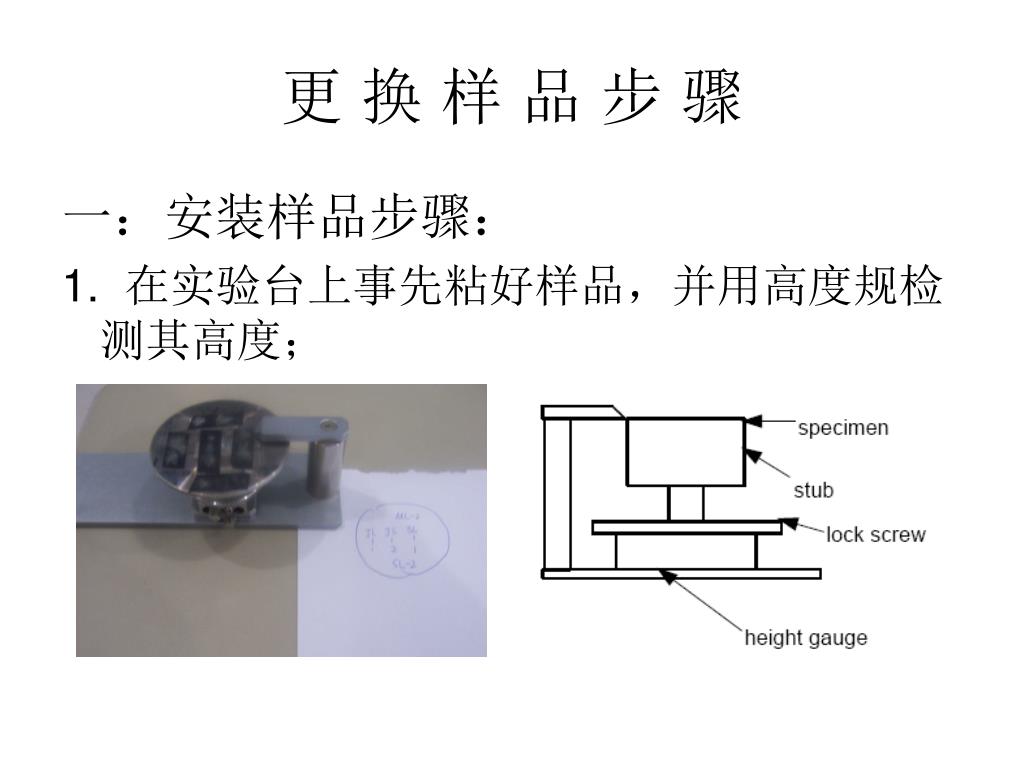

更换样品步骤 一：安装样品步骤： 1. 在实验台上事先粘好样品，并用高度规检测其高度；

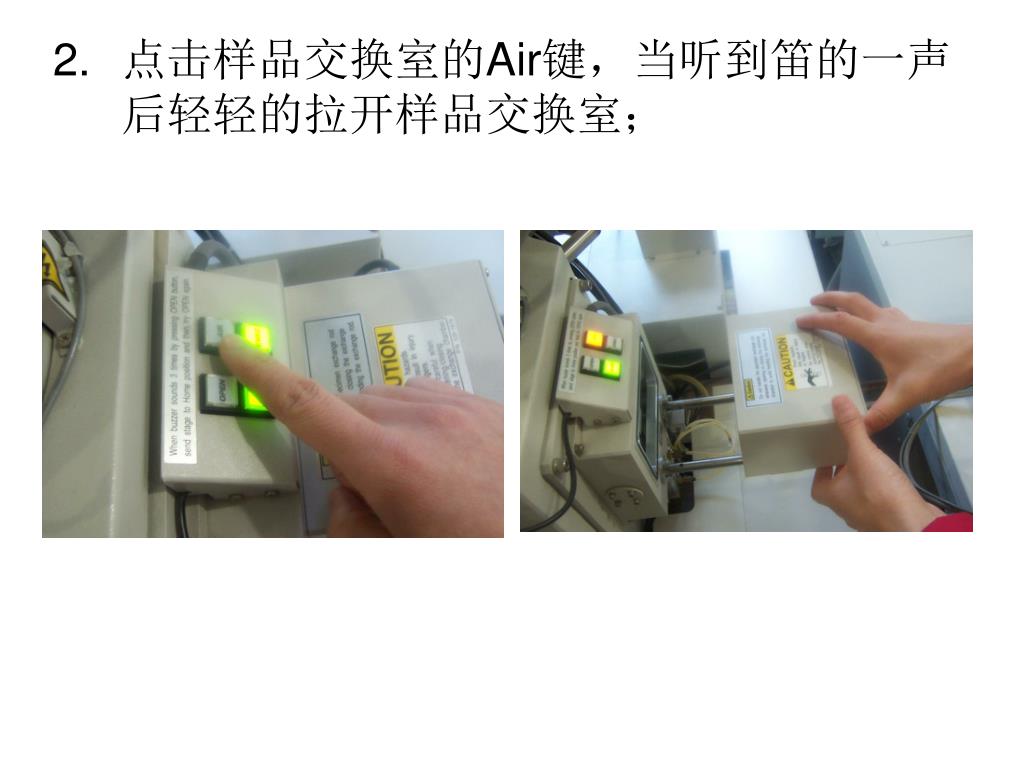

点击样品交换室的Air键，当听到笛的一声后轻轻的拉开样品交换室；点击样品交换室的Air键，当听到笛的一声后轻轻的拉开样品交换室；

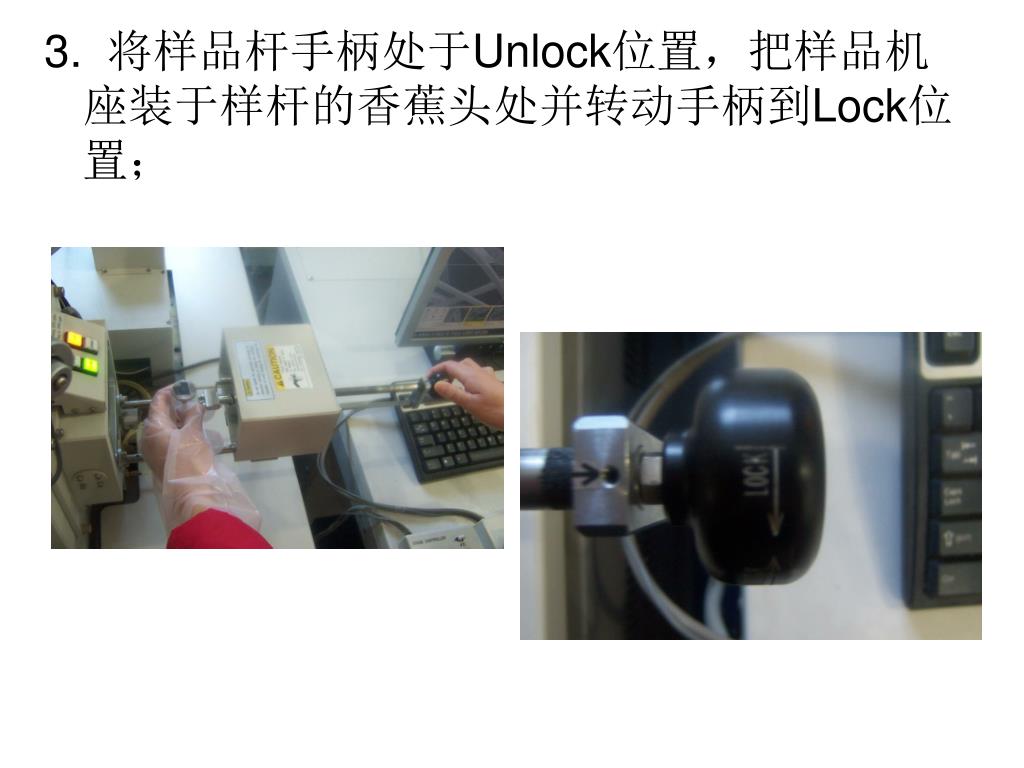

3. 将样品杆手柄处于Unlock位置，把样品机座装于样杆的香蕉头处并转动手柄到Lock位置；

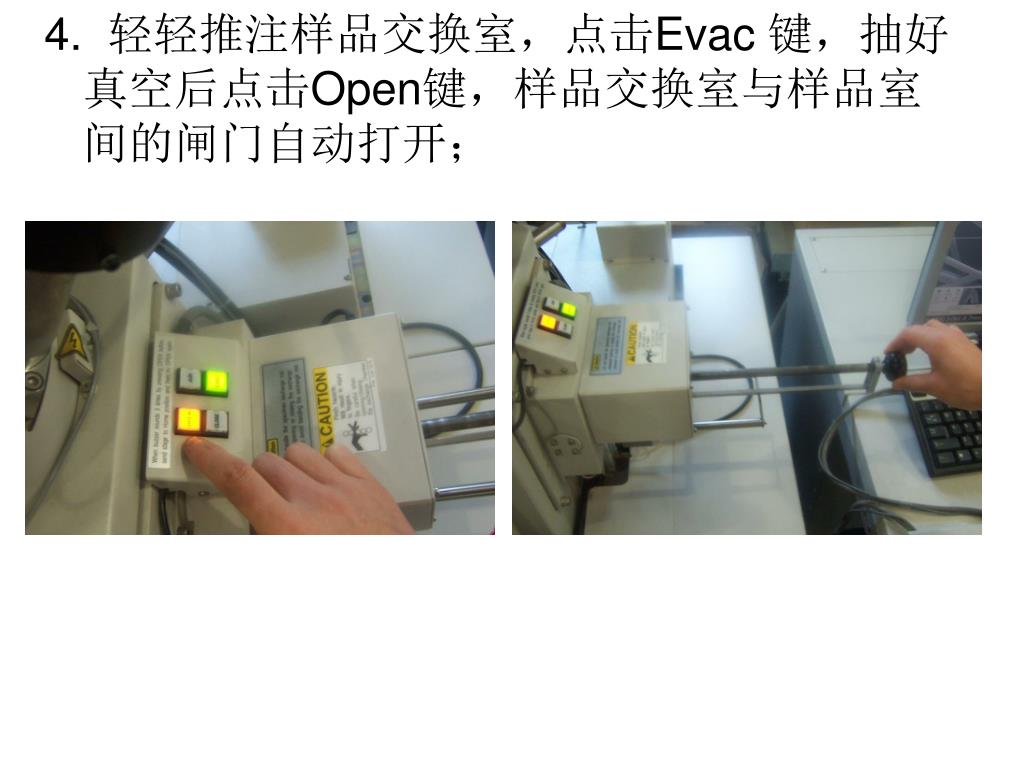

4. 轻轻推注样品交换室，点击Evac 键，抽好真空后点击Open键，样品交换室与样品室间的闸门自动打开；

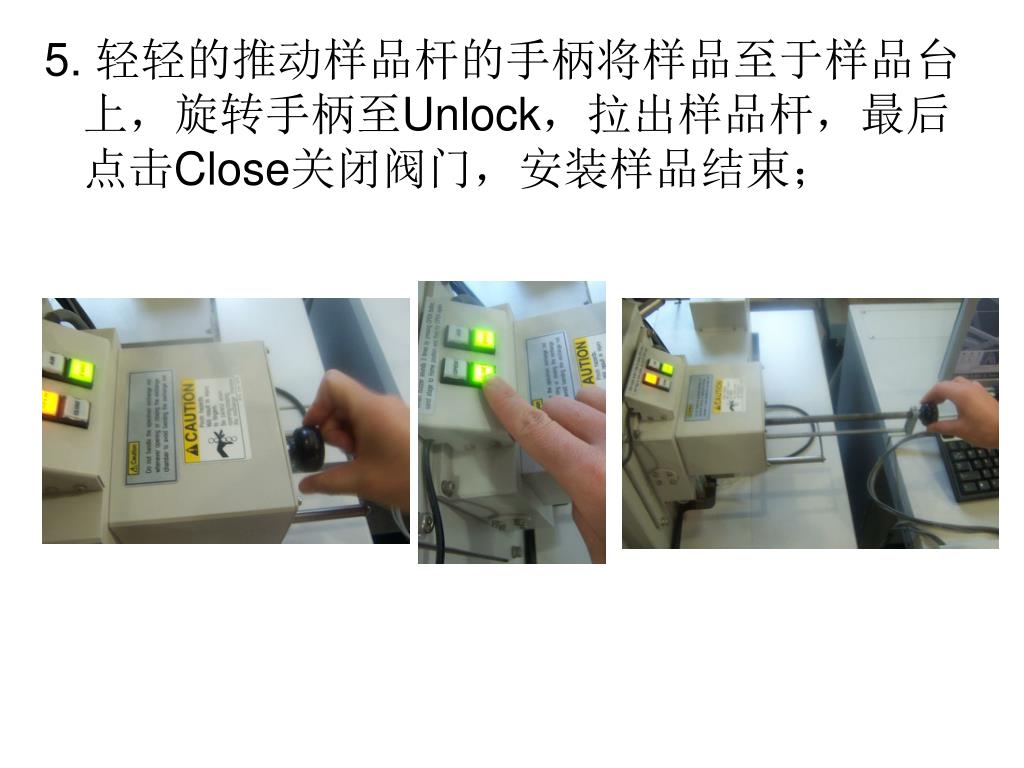

5. 轻轻的推动样品杆的手柄将样品至于样品台上，旋转手柄至Unlock，拉出样品杆，最后点击Close关闭阀门，安装样品结束；

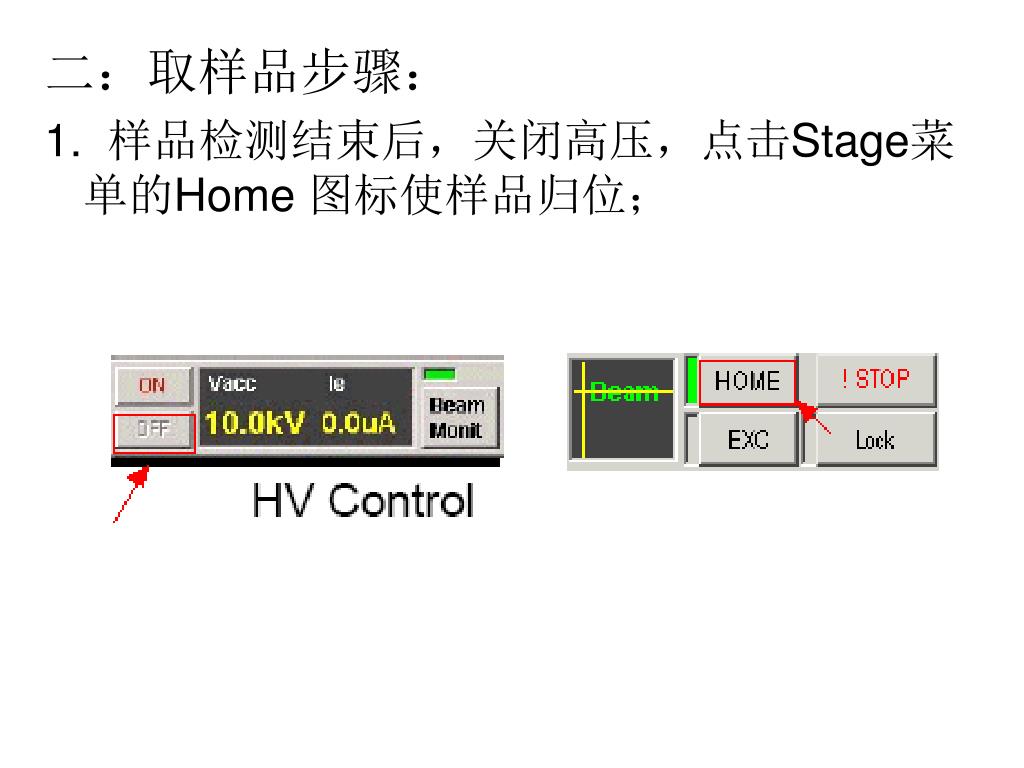

二：取样品步骤： 1. 样品检测结束后，关闭高压，点击Stage菜单的Home 图标使样品归位；

2. 点击样品交换室处的Open键，推进样品杆将香蕉头插入至样品基座，旋转手柄至Lock位置；

轻轻的拉出样品杆，点击Close键，闸门关闭后点击Air键，待样品室放气后轻轻拉开样品交换室，旋转手柄至Unlock位置，取下样品基座，结束取样品工作。轻轻的拉出样品杆，点击Close键，闸门关闭后点击Air键，待样品室放气后轻轻拉开样品交换室，旋转手柄至Unlock位置，取下样品基座，结束取样品工作。

操作步骤 1. 打开Flashing菜单并执行强度2，直到Ie=30～40uA；

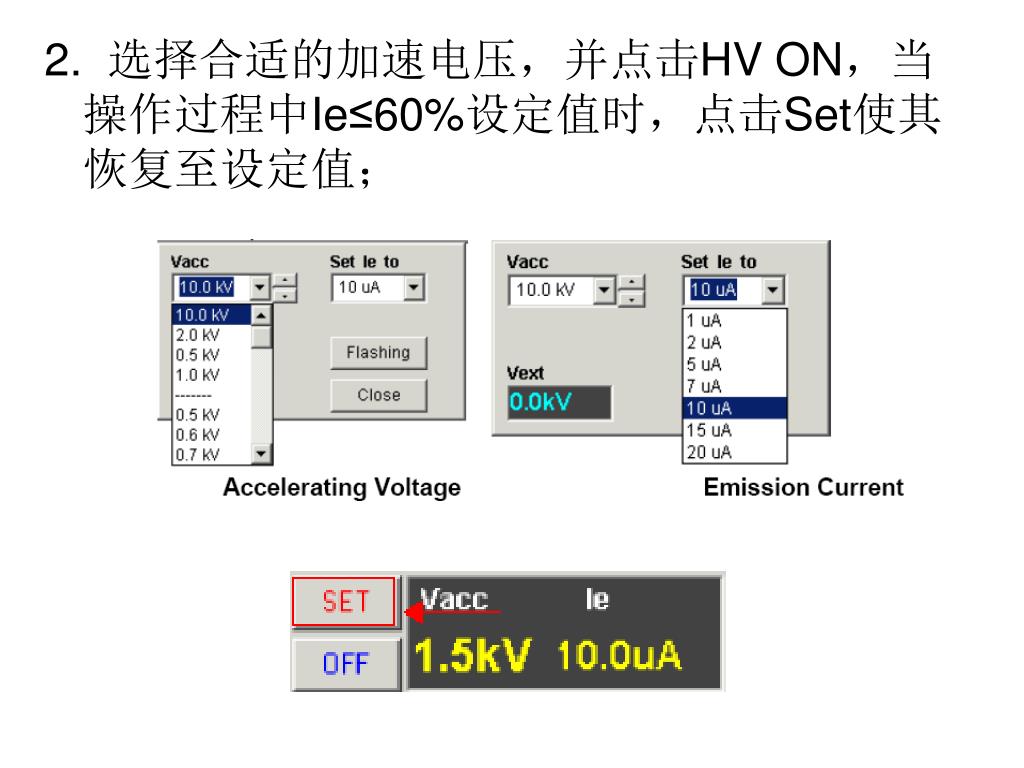

2. 选择合适的加速电压，并点击HV ON，当操作过程中Ie≤60%设定值时，点击Set使其恢复至设定值；

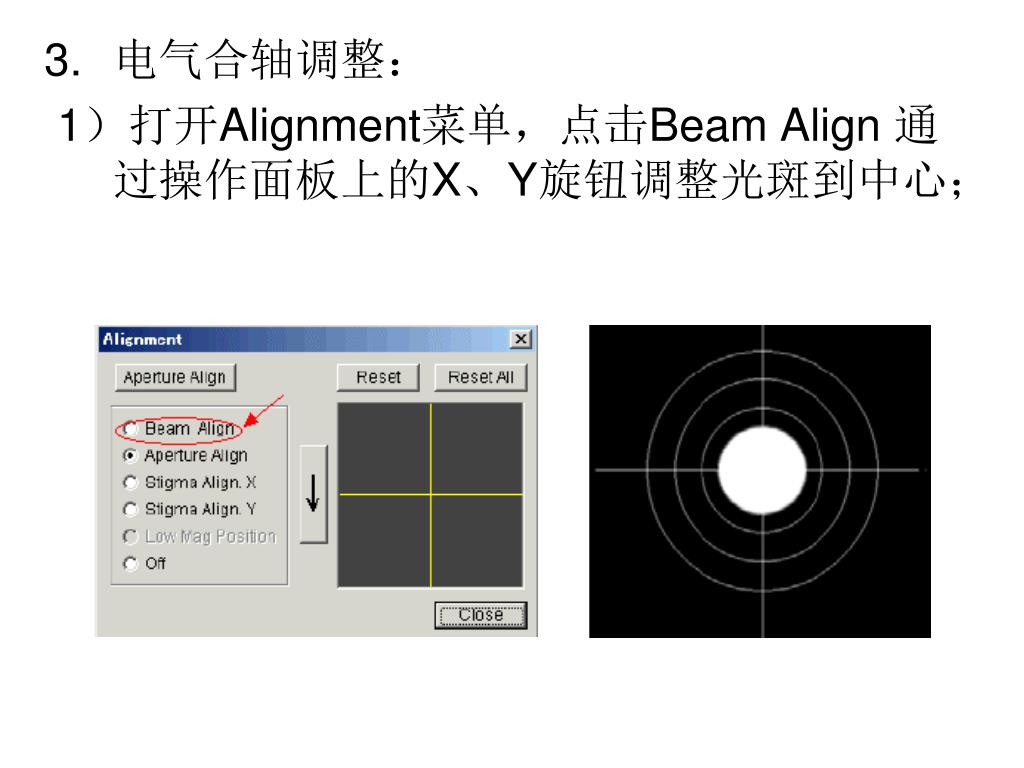

电气合轴调整： 1）打开Alignment菜单，点击Beam Align 通过操作面板上的X、Y旋钮调整光斑到中心；

2）暂时选Off关闭Beam Align对话框，通过Focus大致调整图像，再选择Aperture Align通过操作面板上的X、Y旋钮调整图像至心脏式跳动而不是摇摆晃动；

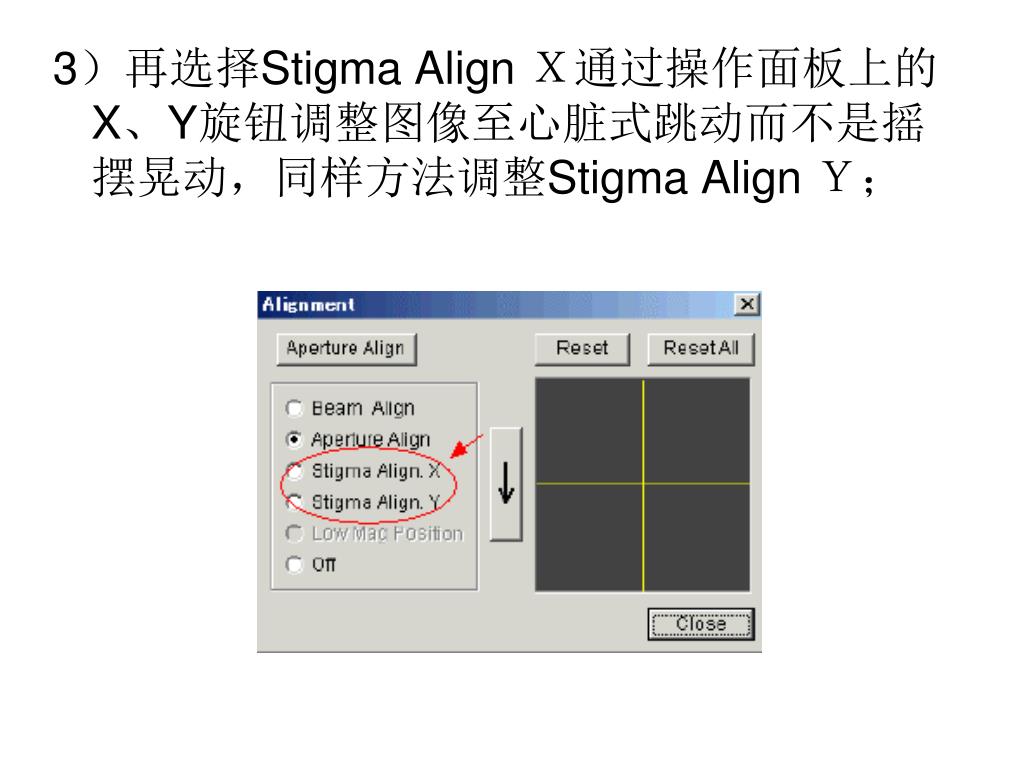

3）再选择Stigma Align Ｘ通过操作面板上的X、Y旋钮调整图像至心脏式跳动而不是摇摆晃动，同样方法调整Stigma Align Ｙ；

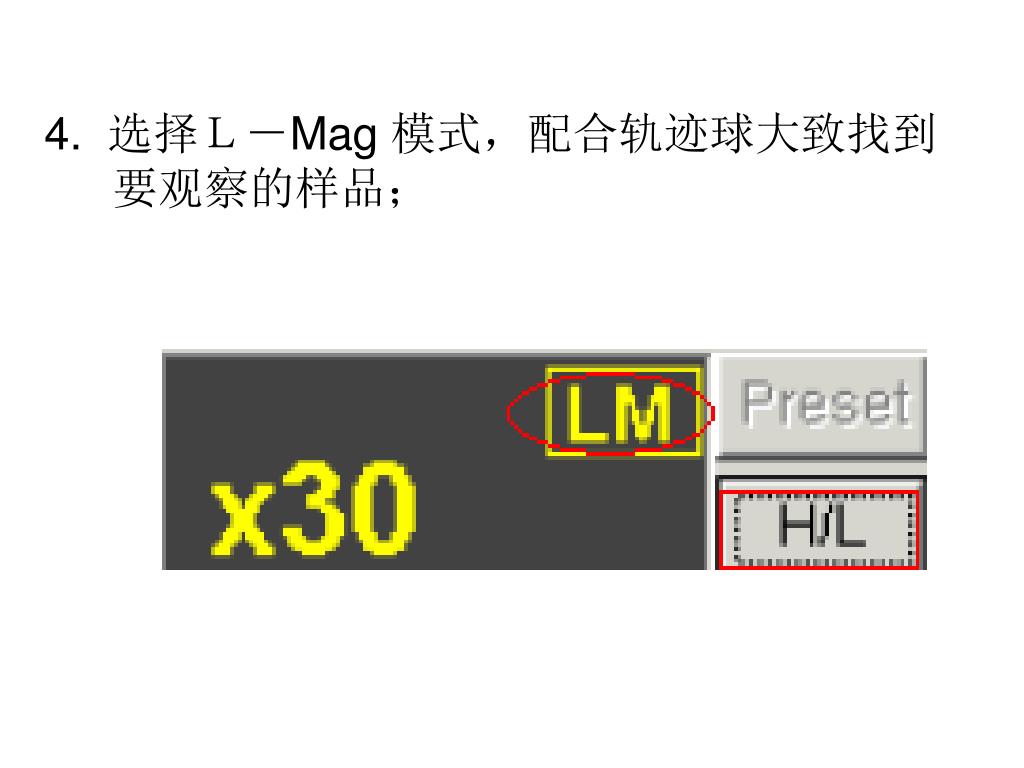

4. 选择Ｌ－Mag 模式，配合轨迹球大致找到要观察的样品；

5.　转换到H-Mag 模式,通过调整Mag增大倍数，并同时通过Focus调整图像达清晰；

6. 进一步增大Mag至超过自己想要的放大倍数，细聚焦调整并通过Stiga消除像散，使图像达至最清晰；

7. 将Mag调到实际放大倍数，点击M图标暂存图像，之后关闭高压结束此样品检测。

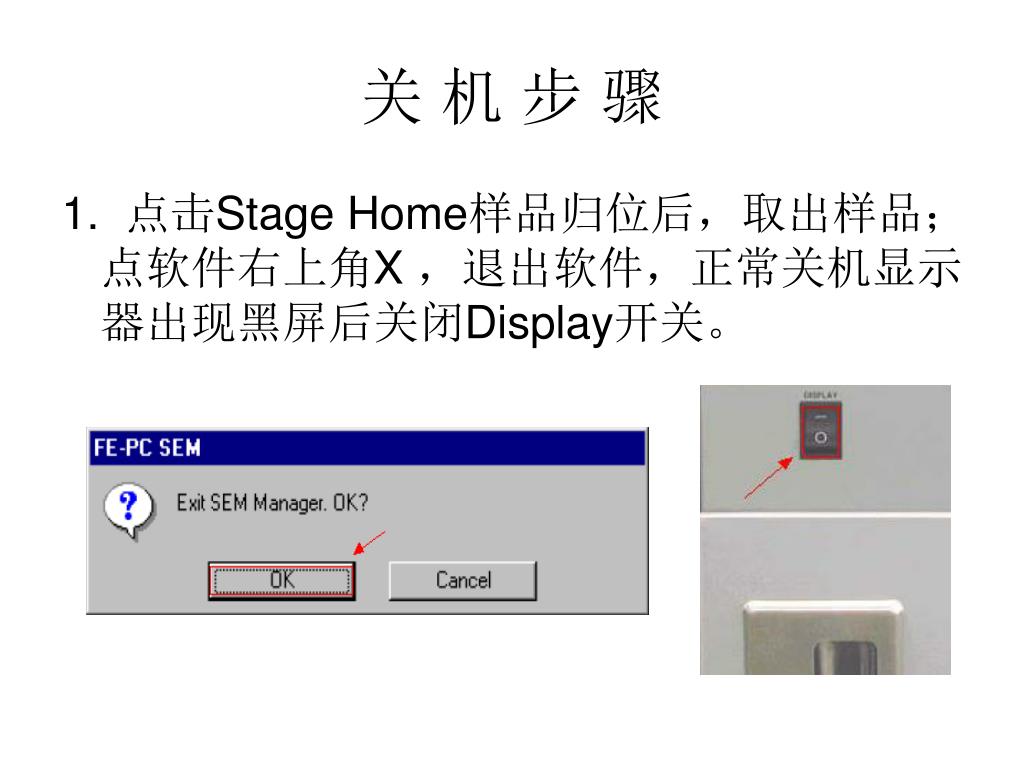

关机步骤 1. 点击Stage Home样品归位后，取出样品；点软件右上角X ，退出软件，正常关机显示器出现黑屏后关闭Display开关。

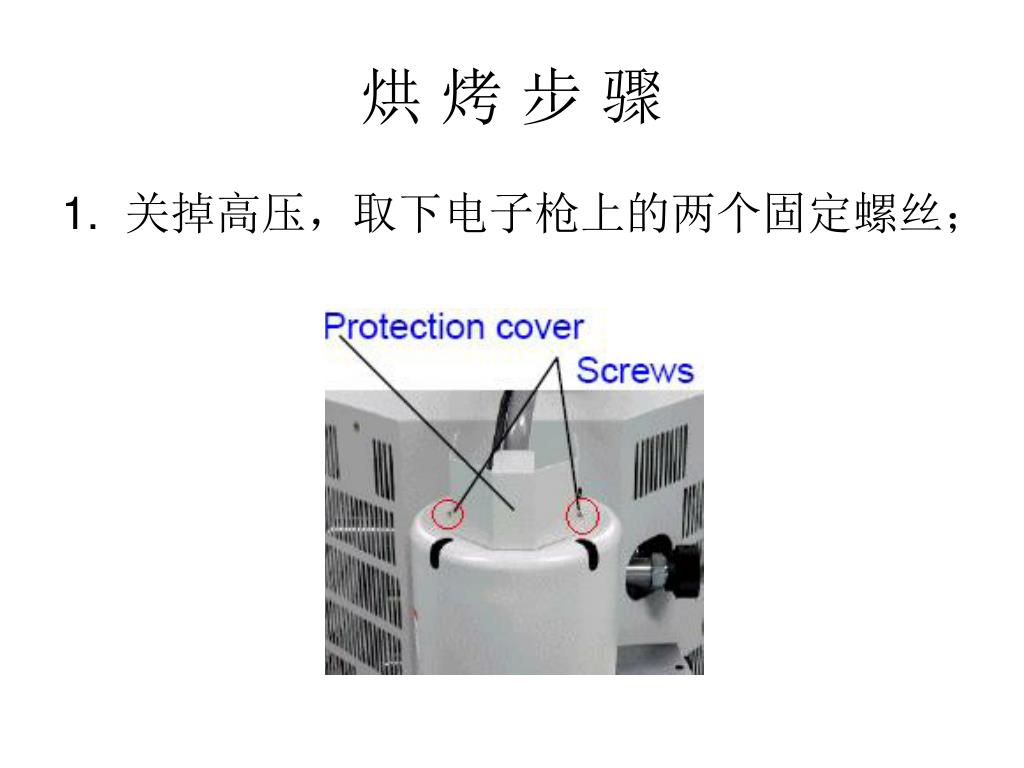

烘烤步骤 1. 关掉高压，取下电子枪上的两个固定螺丝；

2. 轻轻的取下高压电缆，将取下的枪头放于侧面的支架上；

3. 检查镜筒是否干净，安装内外烘烤的电源线；

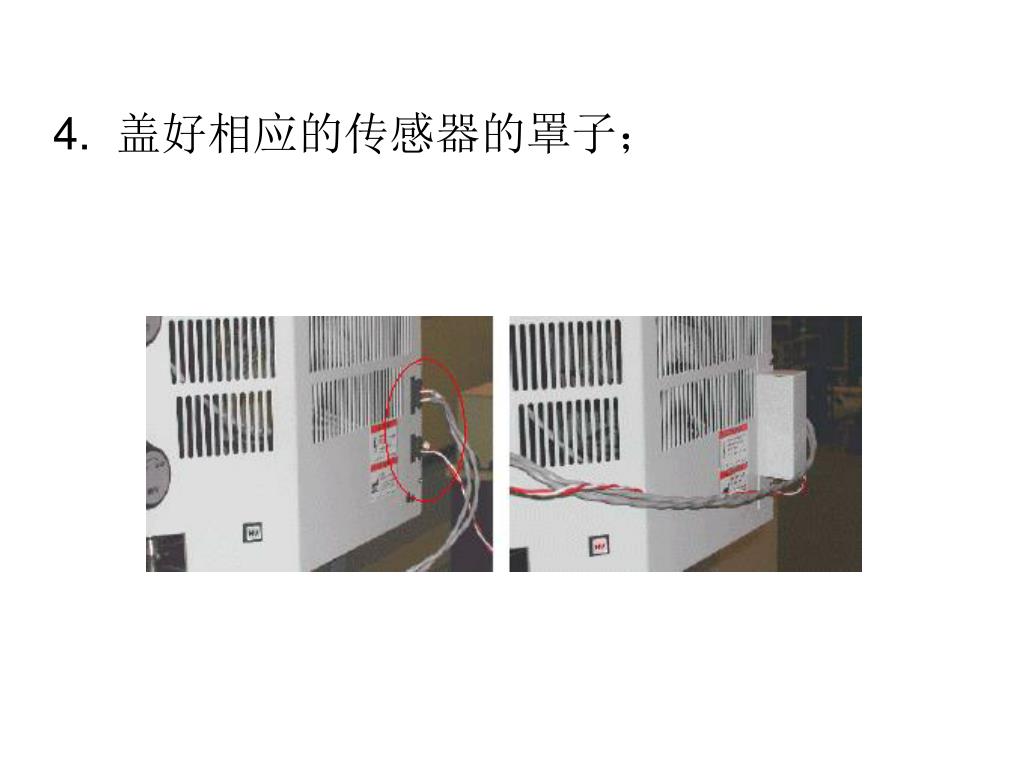

4. 盖好相应的传感器的罩子；

5. 通过面板处选择Bake设定内外烘烤的时间，根据自己的时间情况设定如Ou12，In8；Ou 24 ，In12；等等（注意Ou≥In）之后点击Start 开始烘烤；

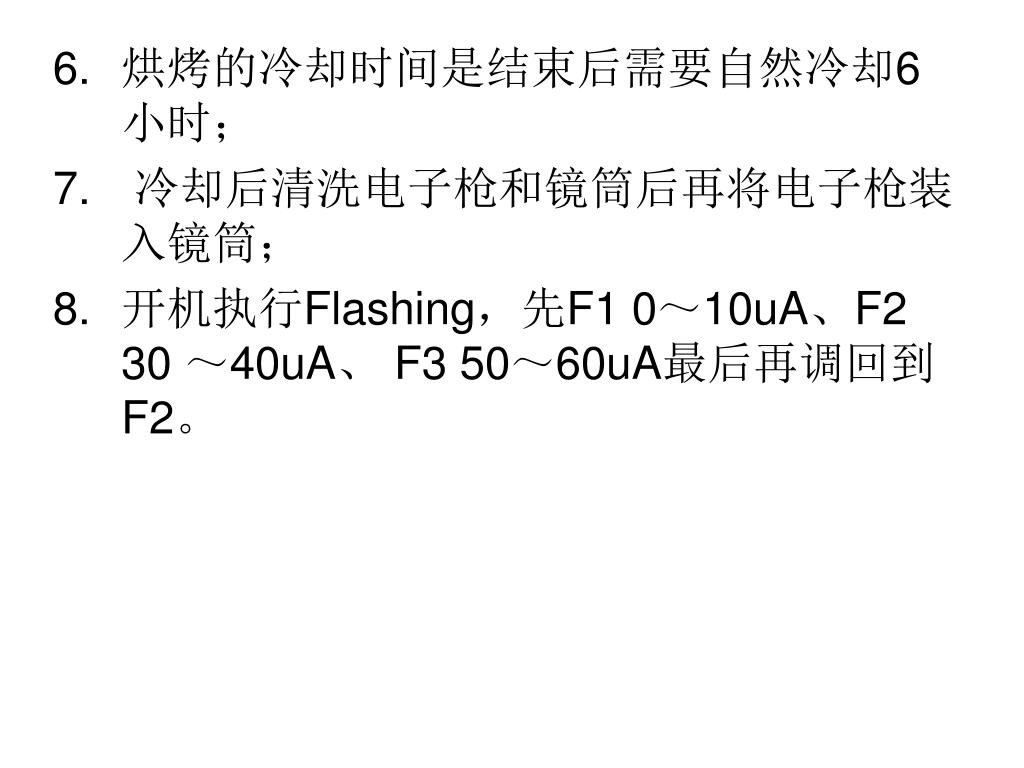

烘烤的冷却时间是结束后需要自然冷却6小时；烘烤的冷却时间是结束后需要自然冷却6小时； • 冷却后清洗电子枪和镜筒后再将电子枪装入镜筒； • 开机执行Flashing，先F1 0～10uA、F2 30 ～40uA、 F3 50～60uA最后再调回到F2。

取样品步骤 1. 关掉高压，并样品台归位；

2. 关闭Aperture 从Heat到Off，等待30分钟；

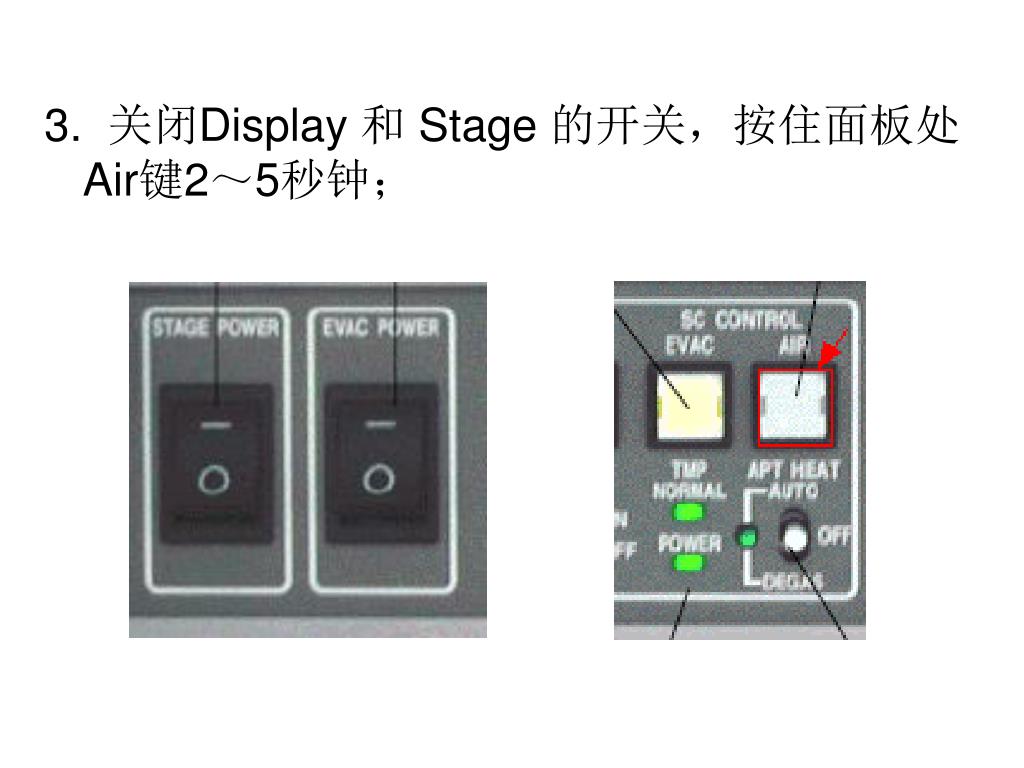

3. 关闭Display 和 Stage 的开关，按住面板处Air键2～5秒钟；

4. 等待破真空后，取下固定样品室的4个内六角螺丝； I型：拆下相连接的信号线，小心的取下样品台；

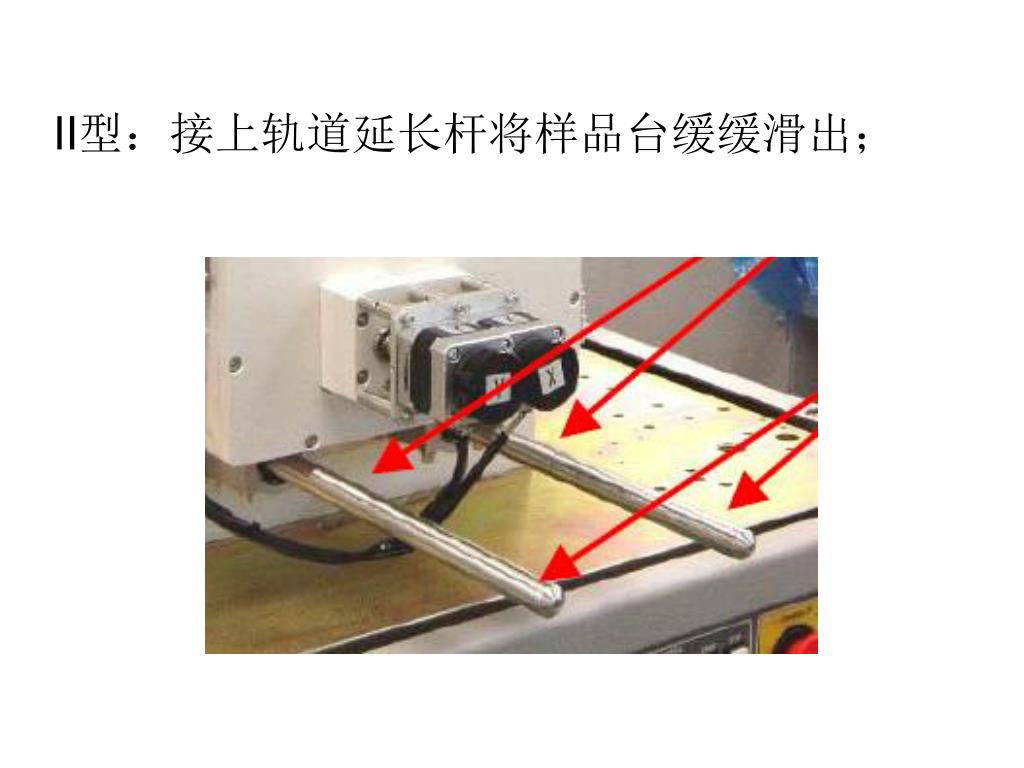

II型：接上轨道延长杆将样品台缓缓滑出；

戴上手套进入样品室取出样品； 6. 将样品台和线等复原，点击Evac抽真空，待真空抽好后将Aperture再开始加热；

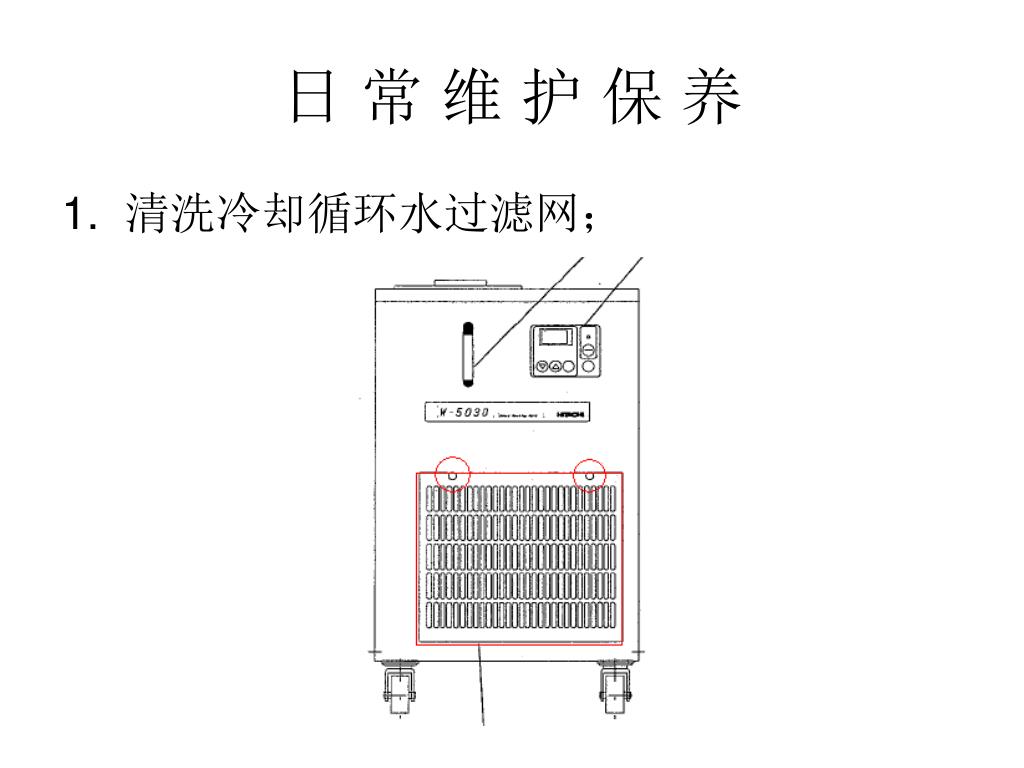

日常维护保养 1. 清洗冷却循环水过滤网；

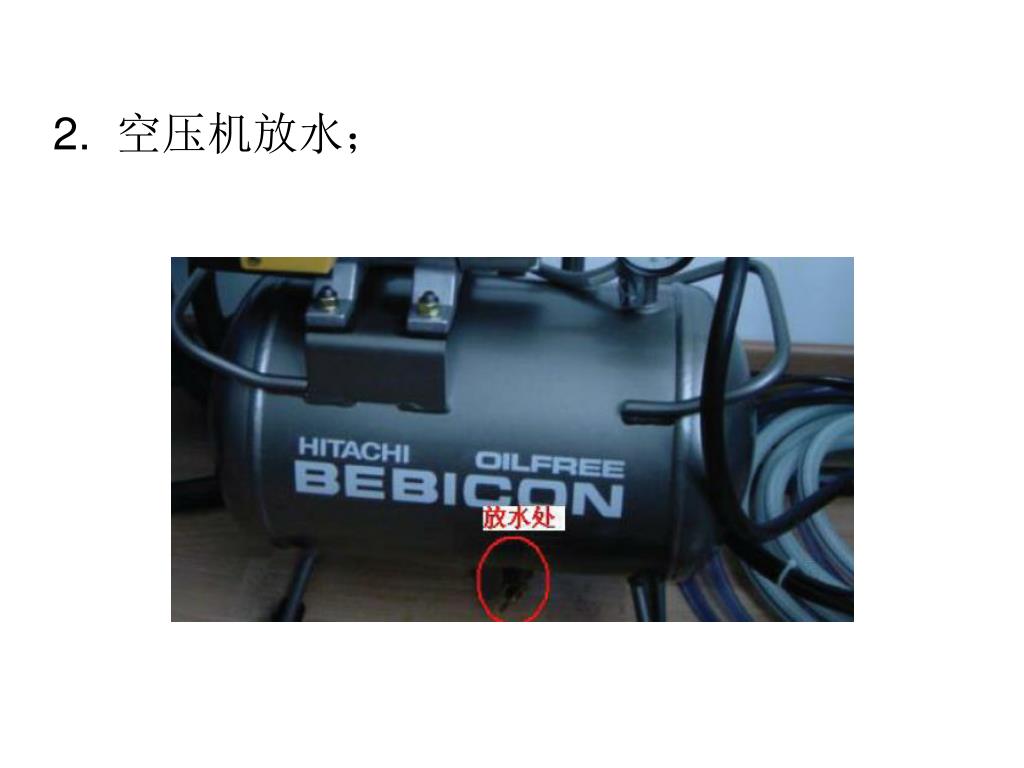

2. 空压机放水；

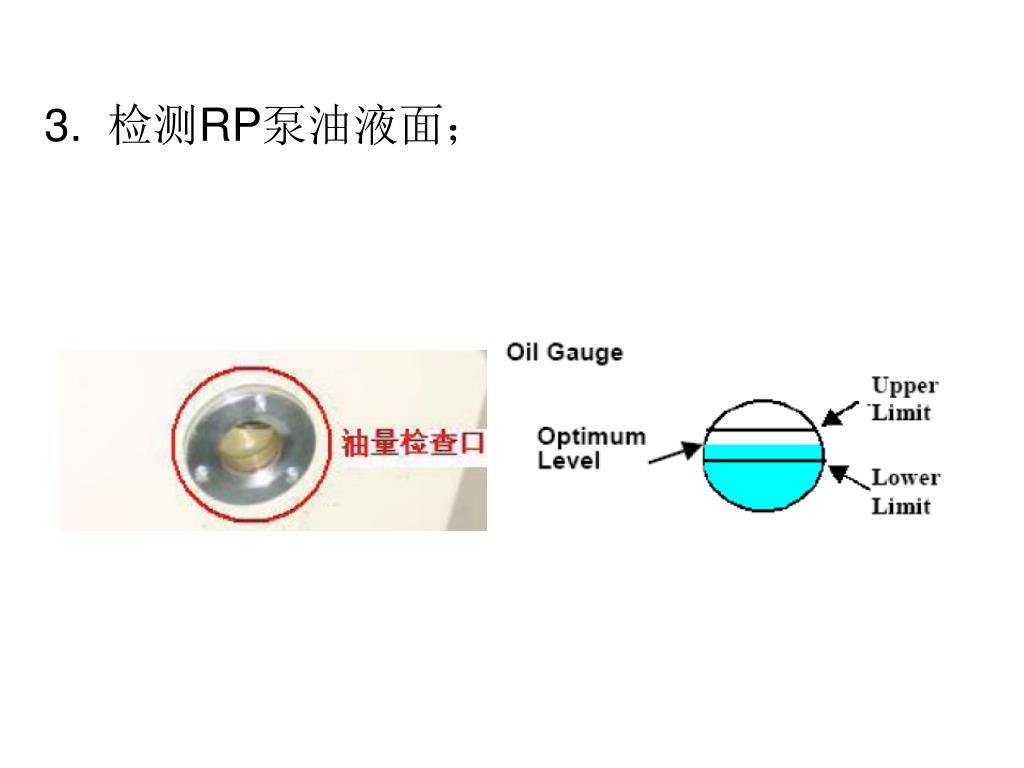

3. 检测RP泵油液面；
