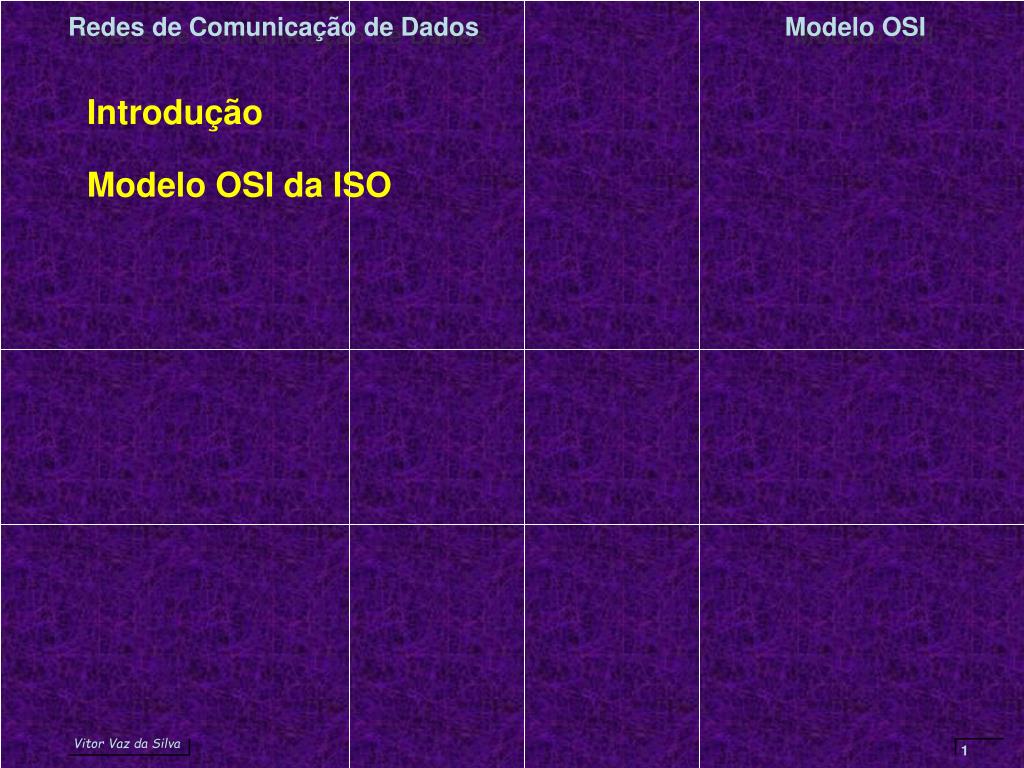

  1. Introdução Modelo OSI da ISO

  2. Modelo OSI da ISO OSI Reference Model - Open Systems Interconnection Proposto pela ISO - International Organization for Standardization Interligação de sistemas abertos – sistemas abertos à comunicação com outros sistemas

  3. Porquê dividir por níveis ?! • Um nível deve surgir com um grau de abstracção diferente • Cada nível deve efectuar uma função bem determinada • A função de cada nível deve ter em vista a normalização internacional dos protocolos • A delimitação de cada nível deverá minimizar o fluxo de informação através das interfaces. • O número de níveis deverá ser suficientemente grande para que funções distintas não fiquem na mesma camadae suficientemente pequeno • para que a arquitectura não fique desorganizada

  4. Modelo OSI da ISO Phisical 1 Física Data Link 2 Enlace (ou Dados) Network 3 Rede Transport 4 Transporte Session 5 Sessão Presentation 6 Apresentação Aplication 7 Aplicação

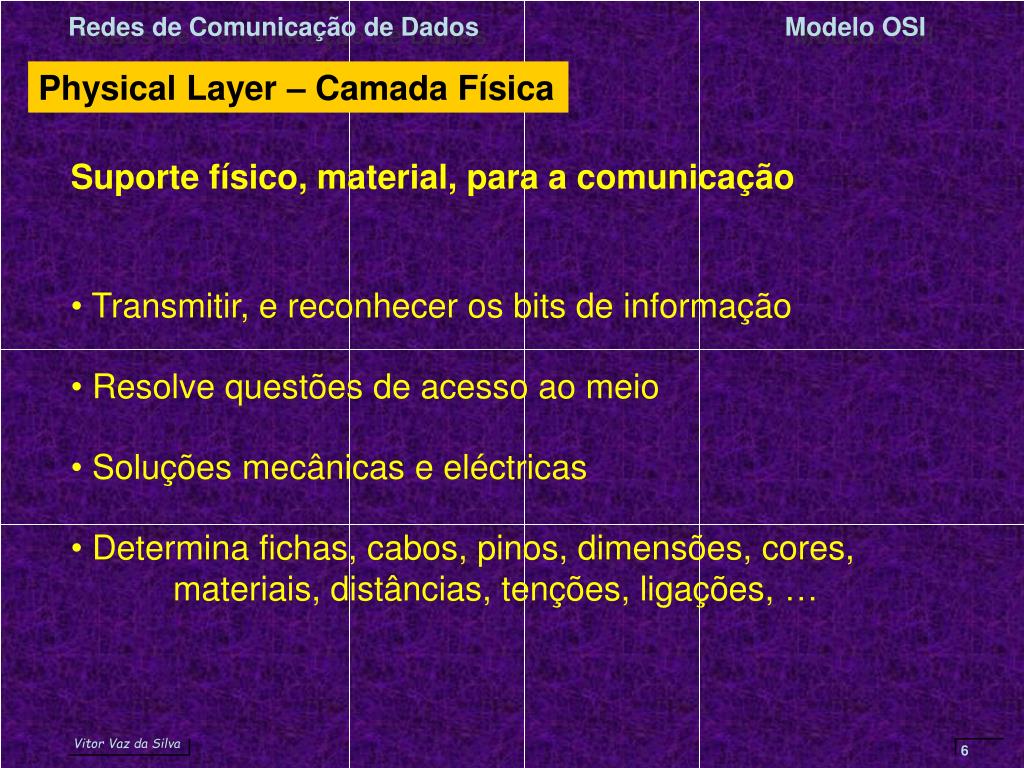

  5. Physical Layer – Camada Física Suporte físico, material, para a comunicação • Transmitir, e reconhecer os bits de informação • Resolve questões de acesso ao meio • Soluções mecânicas e eléctricas • Determina fichas, cabos, pinos, dimensões, cores, materiais, distâncias, tenções, ligações, …

  6. Data Link Layer – Camada de Enlace ou Ligação de Dados Proporcionar uma ligação ponto a ponto sem erros de transmissão • Controlo de erros do fluxo de dados • Controlo do ritmo de transmissão – “funil” • Utilizar da melhor forma o nível físico – full duplex

  7. Network Layer – Camada de Rede Controla a operação da sub rede • Tabelas de encaminhamento • Controlo de congestão - tráfego • Contabilizar dados recebidos / transmitidos - recibos • Sub redes distintas – entre países • Dimensões de pacotes diferentes

  8. Transport Layer – Camada de Transporte Comunicação ponto a ponto através da rede • Dividir os Dados em pacotes pequenos • Assegurar que os Dados são entregues por ordem • Usar a mesma ligação de rede multiplexa as sessões • Usar diversas ligações de rede para uma sessão • Escolher tipos de serviço • Controlo de fluxo

  9. Session Layer – Camada de Sessão Utilizar a rede como um recurso, periférico • Controlo de tráfego – um ou dois sentidos • Gestão de Tokens (Testemunhos) • Sincronismo de operações – caso da rede ou destino ir abaixo repetição a partir dos chekpoints

  10. Presentation Layer – Camada de Apresentação Sintaxe e semântica da informação a transmitir • Compressão de dados • Big endian, Little endian – conversão entre rede e sistema • Criptografia de dados

  11. Aplication Layer – Camada de Aplicação Uniformizar os periféricos – abstracção – virtuais • Sistemas operativos diferentes • Terminais gráficos diferentes • Correio electrónico • Directorias

  12. Exemplos Phisical – X.21 Data Link – HDLC (High-level Data Link Control) Network – X.25
