2014

1. IOS插件开发培训 2014

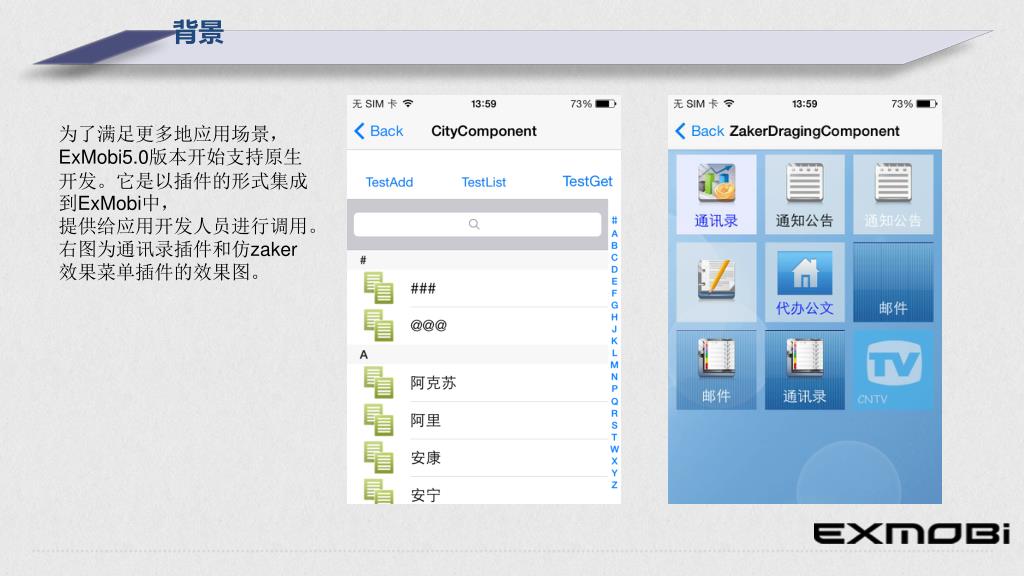

2. 背景 为了满足更多地应用场景， ExMobi5.0版本开始支持原生开发。它是以插件的形式集成到ExMobi中， 提供给应用开发人员进行调用。 右图为通讯录插件和仿zaker效果菜单插件的效果图。

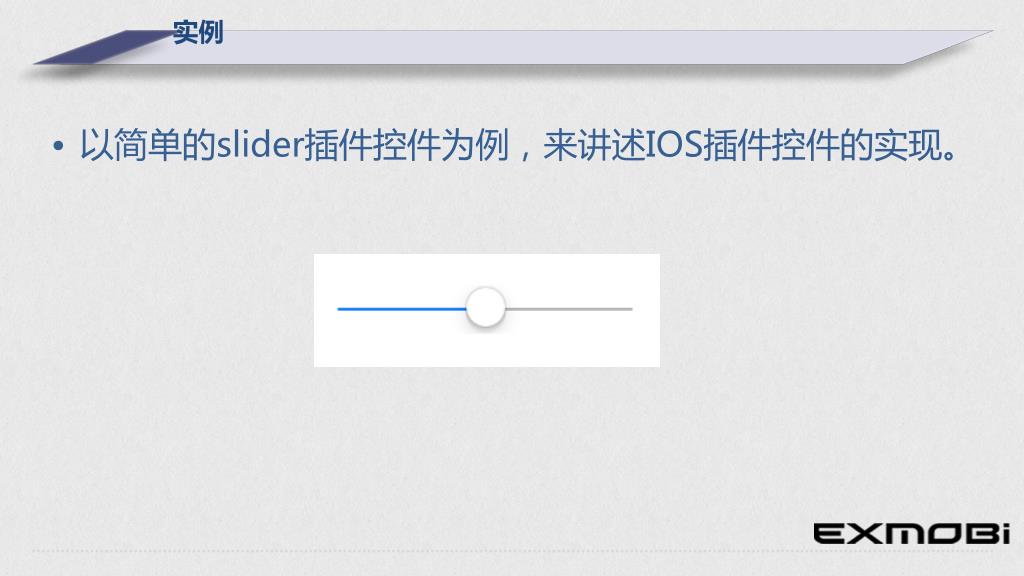

3. 实例 • 以简单的slider插件控件为例，来讲述IOS插件控件的实现。

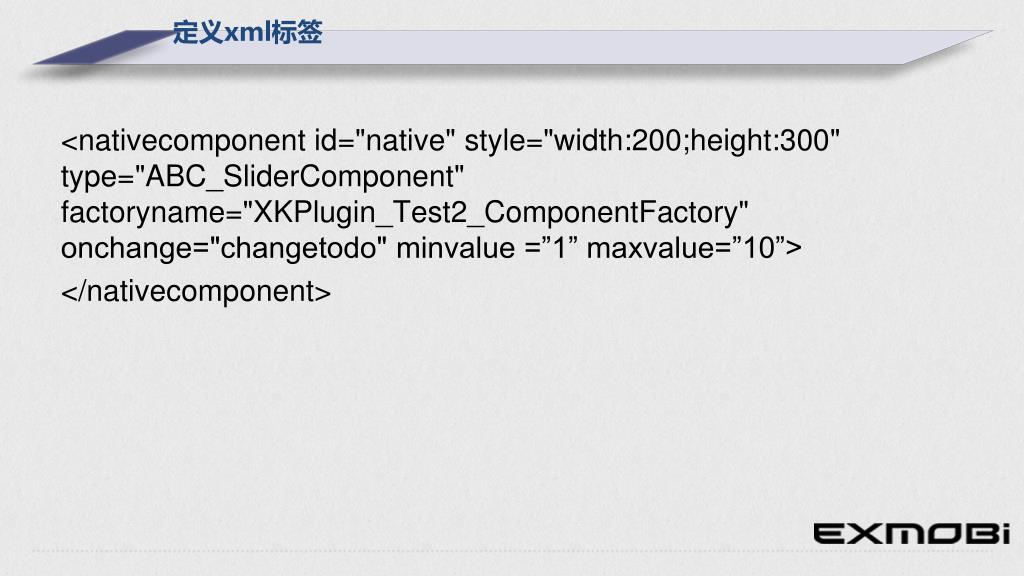

5. 定义xml标签 <nativecomponent id="native" style="width:200;height:300"type="ABC_SliderComponent" factoryname="XKPlugin_Test2_ComponentFactory" onchange="changetodo" minvalue =”1” maxvalue=”10”> </nativecomponent>

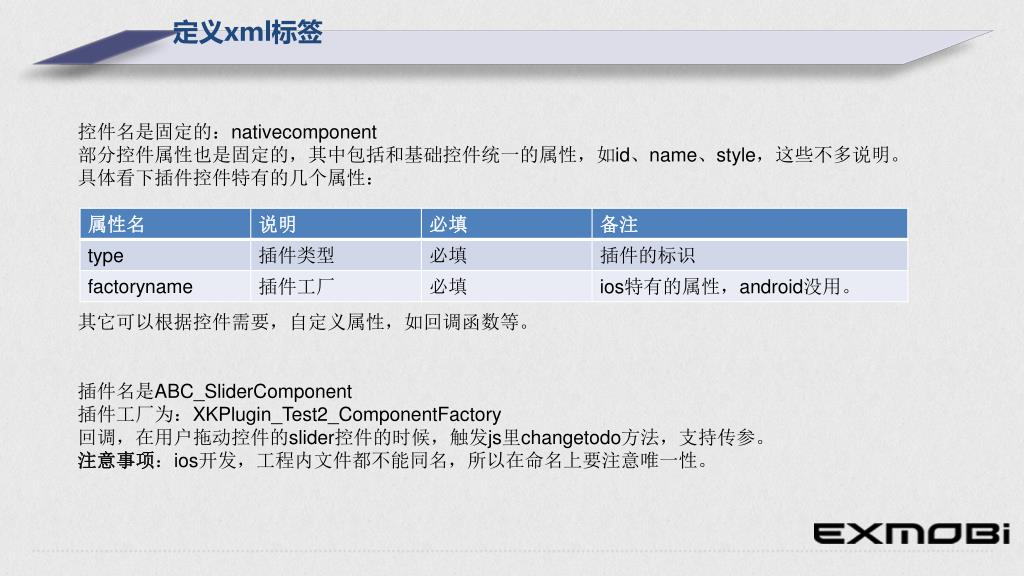

6. 定义xml标签 控件名是固定的：nativecomponent 部分控件属性也是固定的，其中包括和基础控件统一的属性，如id、name、style，这些不多说明。具体看下插件控件特有的几个属性： 其它可以根据控件需要，自定义属性，如回调函数等。 插件名是ABC_SliderComponent 插件工厂为：XKPlugin_Test2_ComponentFactory 回调，在用户拖动控件的slider控件的时候，触发js里changetodo方法，支持传参。 注意事项：ios开发，工程内文件都不能同名，所以在命名上要注意唯一性。

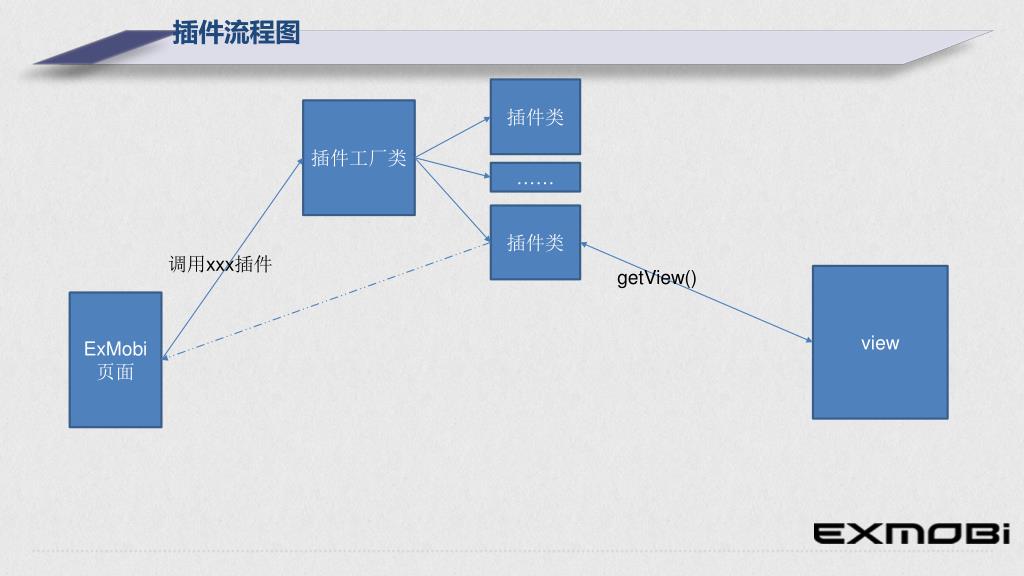

8. 插件流程图 插件类 插件工厂类 …… 插件类 调用xxx插件 getView() view ExMobi页面

9. 制作插件

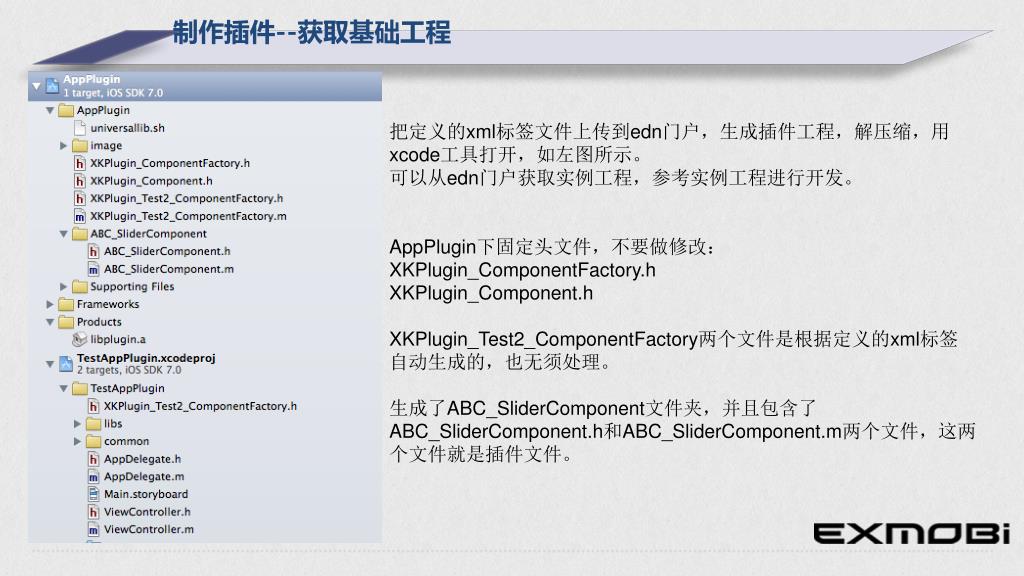

10. 制作插件--获取基础工程 把定义的xml标签文件上传到edn门户，生成插件工程，解压缩，用xcode工具打开，如左图所示。 可以从edn门户获取实例工程，参考实例工程进行开发。 AppPlugin下固定头文件，不要做修改： XKPlugin_ComponentFactory.h XKPlugin_Component.h XKPlugin_Test2_ComponentFactory两个文件是根据定义的xml标签自动生成的，也无须处理。 生成了ABC_SliderComponent文件夹，并且包含了ABC_SliderComponent.h和ABC_SliderComponent.m两个文件，这两个文件就是插件文件。

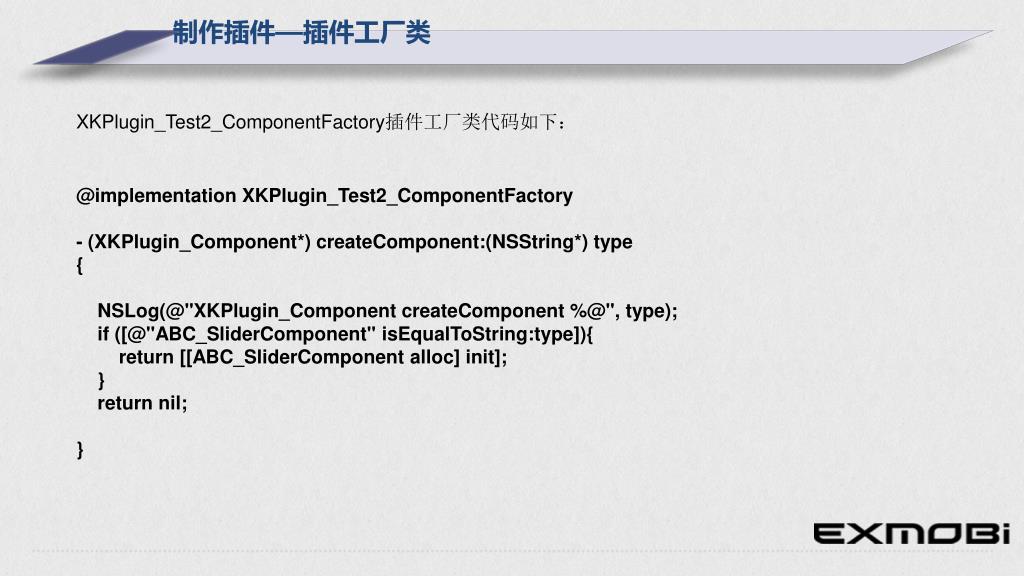

11. 制作插件—插件工厂类 XKPlugin_Test2_ComponentFactory插件工厂类代码如下： @implementation XKPlugin_Test2_ComponentFactory - (XKPlugin_Component*) createComponent:(NSString*) type { NSLog(@"XKPlugin_ComponentcreateComponent %@", type); if ([@"ABC_SliderComponent" isEqualToString:type]){ return [[ABC_SliderComponentalloc] init]; } return nil; }

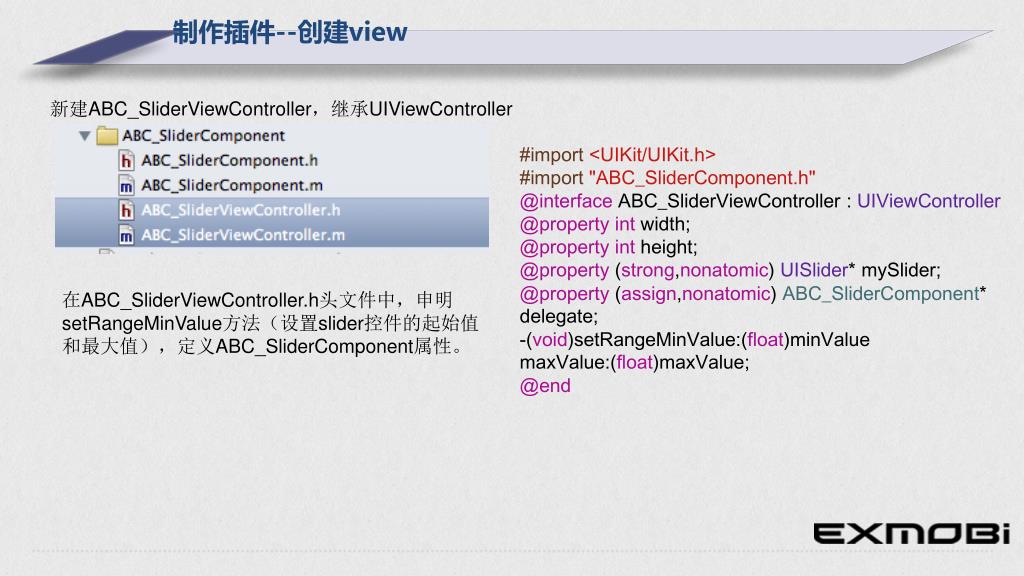

12. 制作插件--创建view 新建ABC_SliderViewController，继承UIViewController #import <UIKit/UIKit.h> #import "ABC_SliderComponent.h" @interfaceABC_SliderViewController : UIViewController @propertyint width; @propertyint height; @property (strong,nonatomic) UISlider* mySlider; @property (assign,nonatomic) ABC_SliderComponent* delegate; -(void)setRangeMinValue:(float)minValuemaxValue:(float)maxValue; @end 在ABC_SliderViewController.h头文件中，申明setRangeMinValue方法（设置slider控件的起始值和最大值），定义ABC_SliderComponent属性。

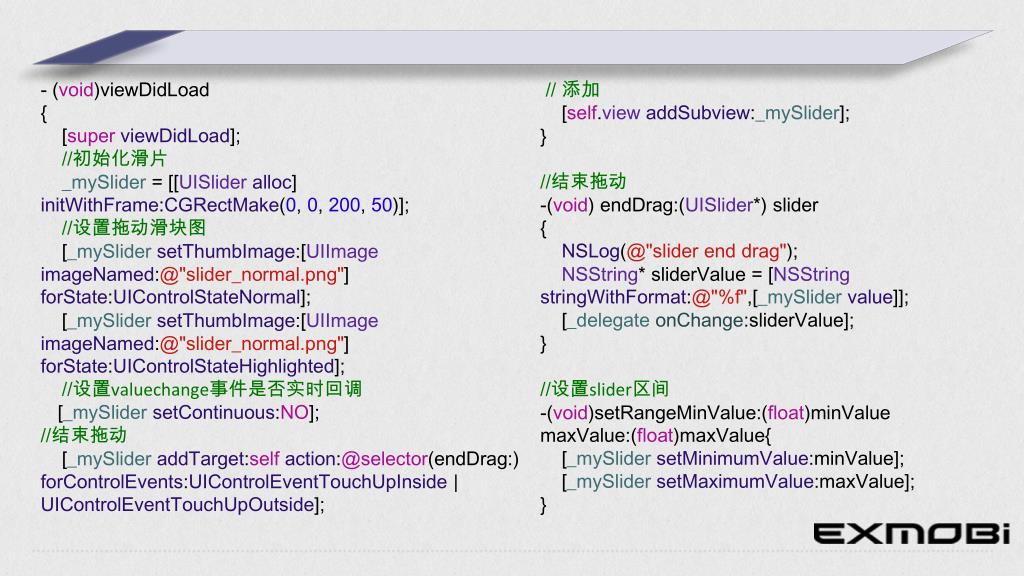

13. - (void)viewDidLoad { [superviewDidLoad]; //初始化滑片 _mySlider = [[UISlideralloc] initWithFrame:CGRectMake(0, 0, 200, 50)]; //设置拖动滑块图 [_mySlidersetThumbImage:[UIImageimageNamed:@"slider_normal.png"] forState:UIControlStateNormal]; [_mySlidersetThumbImage:[UIImageimageNamed:@"slider_normal.png"] forState:UIControlStateHighlighted]; //设置valuechange事件是否实时回调 [_mySlidersetContinuous:NO]; //结束拖动 [_mySlideraddTarget:selfaction:@selector(endDrag:) forControlEvents:UIControlEventTouchUpInside | UIControlEventTouchUpOutside]; // 添加 [self.viewaddSubview:_mySlider]; } //结束拖动 -(void) endDrag:(UISlider*) slider { NSLog(@"slider end drag"); NSString* sliderValue = [NSStringstringWithFormat:@"%f",[_mySlidervalue]]; [_delegateonChange:sliderValue]; } //设置slider区间 -(void)setRangeMinValue:(float)minValuemaxValue:(float)maxValue{ [_mySlidersetMinimumValue:minValue]; [_mySlidersetMaximumValue:maxValue]; }

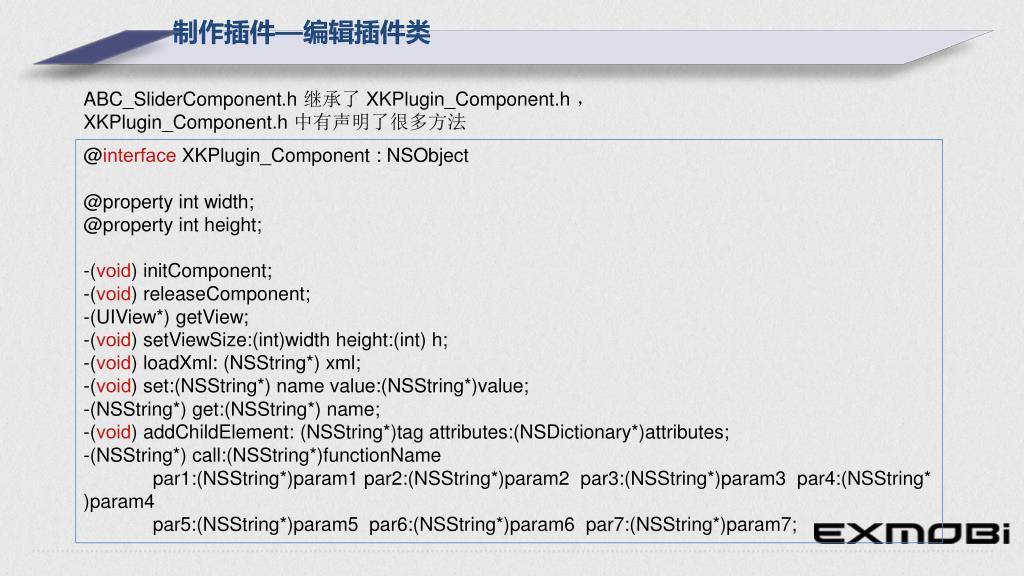

14. 制作插件—编辑插件类 ABC_SliderComponent.h 继承了 XKPlugin_Component.h， XKPlugin_Component.h中有声明了很多方法 @interfaceXKPlugin_Component : NSObject @property int width;@property int height; -(void) initComponent;-(void) releaseComponent;-(UIView*) getView;-(void) setViewSize:(int)width height:(int) h;-(void) loadXml: (NSString*) xml;-(void) set:(NSString*) name value:(NSString*)value;-(NSString*) get:(NSString*) name;-(void) addChildElement: (NSString*)tag attributes:(NSDictionary*)attributes;-(NSString*) call:(NSString*)functionName             par1:(NSString*)param1 par2:(NSString*)param2  par3:(NSString*)param3  par4:(NSString*)param4             par5:(NSString*)param5  par6:(NSString*)param6  par7:(NSString*)param7;

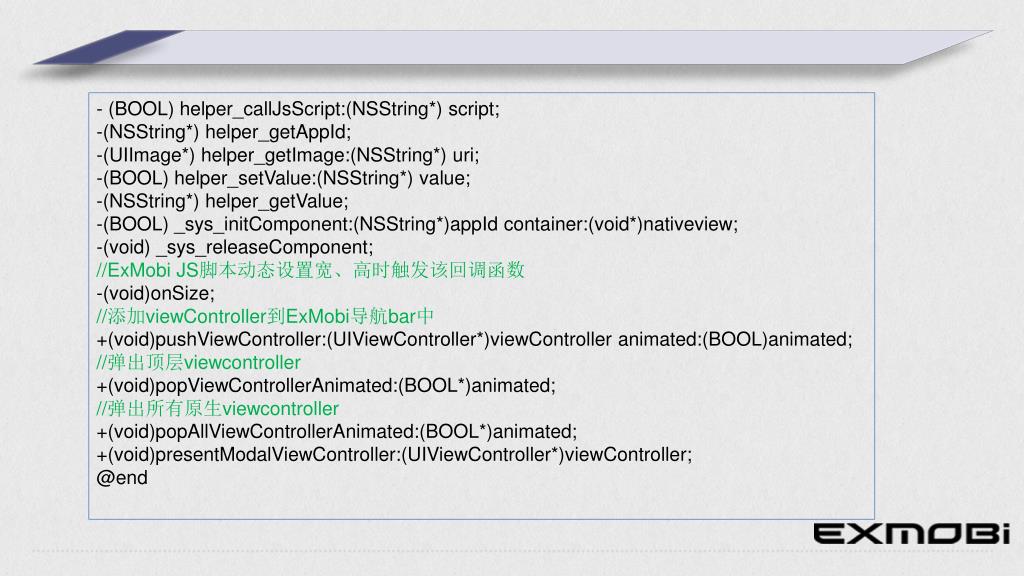

15. - (BOOL) helper_callJsScript:(NSString*) script;-(NSString*) helper_getAppId;-(UIImage*) helper_getImage:(NSString*) uri;-(BOOL) helper_setValue:(NSString*) value;-(NSString*) helper_getValue;-(BOOL) _sys_initComponent:(NSString*)appId container:(void*)nativeview;-(void) _sys_releaseComponent;//ExMobi JS脚本动态设置宽、高时触发该回调函数 -(void)onSize; //添加viewController到ExMobi导航bar中 +(void)pushViewController:(UIViewController*)viewController animated:(BOOL)animated; //弹出顶层viewcontroller +(void)popViewControllerAnimated:(BOOL*)animated; //弹出所有原生viewcontroller +(void)popAllViewControllerAnimated:(BOOL*)animated; +(void)presentModalViewController:(UIViewController*)viewController;@end

20. @property int width;@property int height; 插件控件占据的宽度和高度，这里取的是xml标签中的style中设置的值。 Slider插件需要实现的是getView、set、get、call方法。

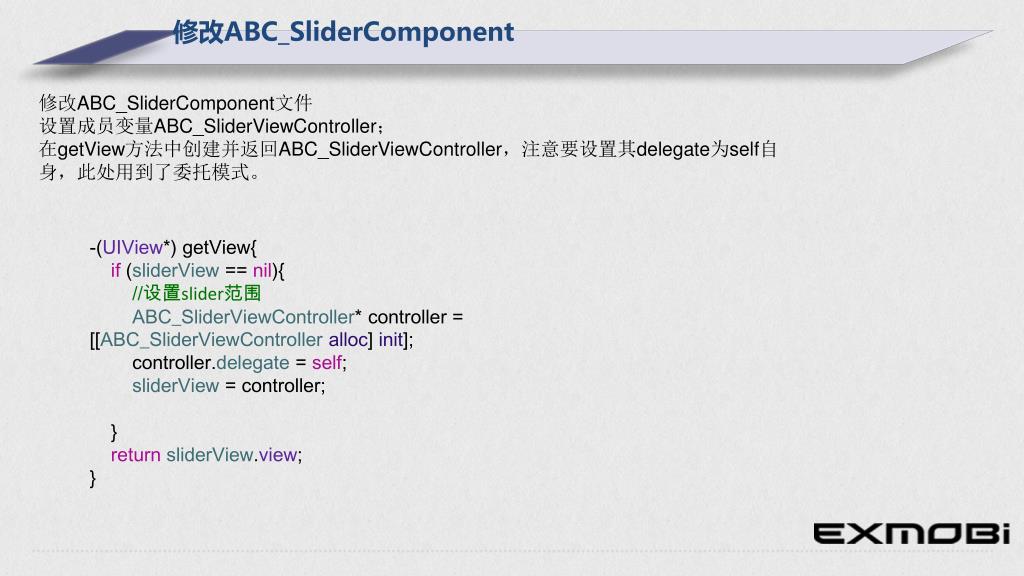

21. 修改ABC_SliderComponent • 修改ABC_SliderComponent文件 • 设置成员变量ABC_SliderViewController； • 在getView方法中创建并返回ABC_SliderViewController，注意要设置其delegate为self自身，此处用到了委托模式。 -(UIView*) getView{ if (sliderView == nil){ //设置slider范围 ABC_SliderViewController* controller = [[ABC_SliderViewControlleralloc] init]; controller.delegate = self; sliderView = controller; } returnsliderView.view; }

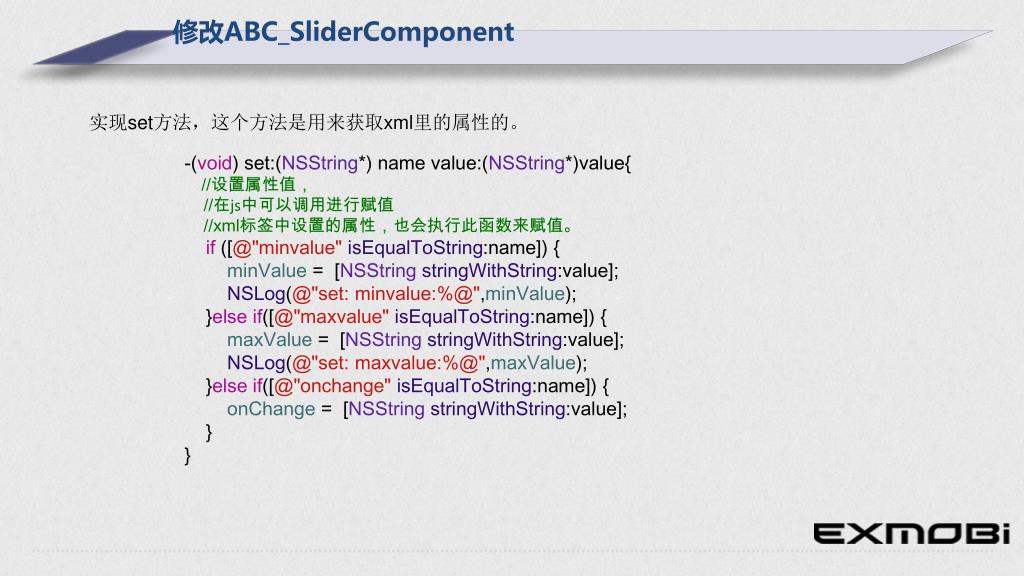

22. 修改ABC_SliderComponent 实现set方法，这个方法是用来获取xml里的属性的。 -(void) set:(NSString*) name value:(NSString*)value{ //设置属性值， //在js中可以调用进行赋值 //xml标签中设置的属性，也会执行此函数来赋值。 if ([@"minvalue"isEqualToString:name]) { minValue = [NSStringstringWithString:value]; NSLog(@"set: minvalue:%@",minValue); }elseif([@"maxvalue"isEqualToString:name]) { maxValue = [NSStringstringWithString:value]; NSLog(@"set: maxvalue:%@",maxValue); }elseif([@"onchange"isEqualToString:name]) { onChange = [NSStringstringWithString:value]; } }

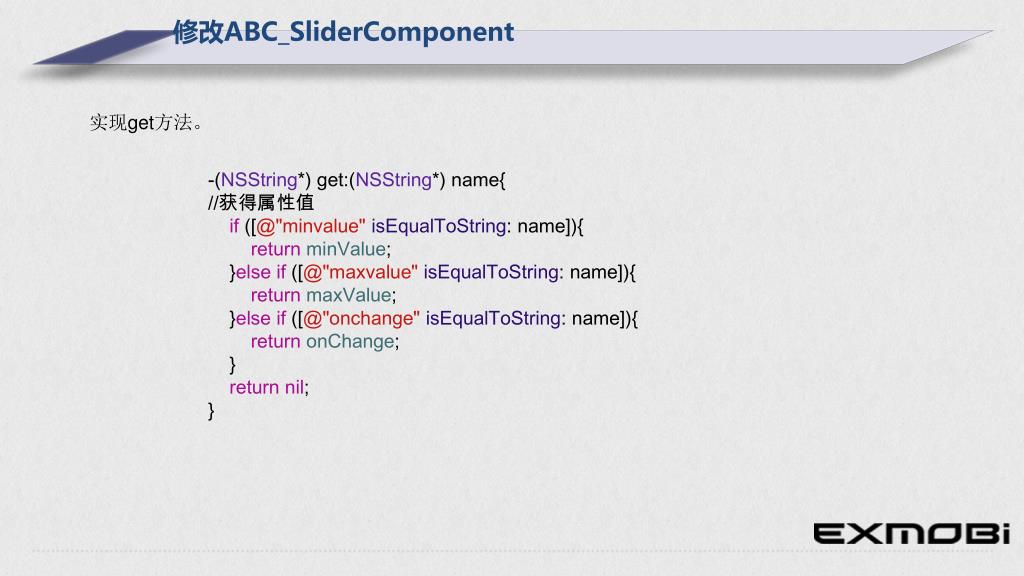

23. 修改ABC_SliderComponent 实现get方法。 -(NSString*) get:(NSString*) name{ //获得属性值 if ([@"minvalue"isEqualToString: name]){ returnminValue; }elseif ([@"maxvalue"isEqualToString: name]){ returnmaxValue; }elseif ([@"onchange"isEqualToString: name]){ returnonChange; } returnnil; }

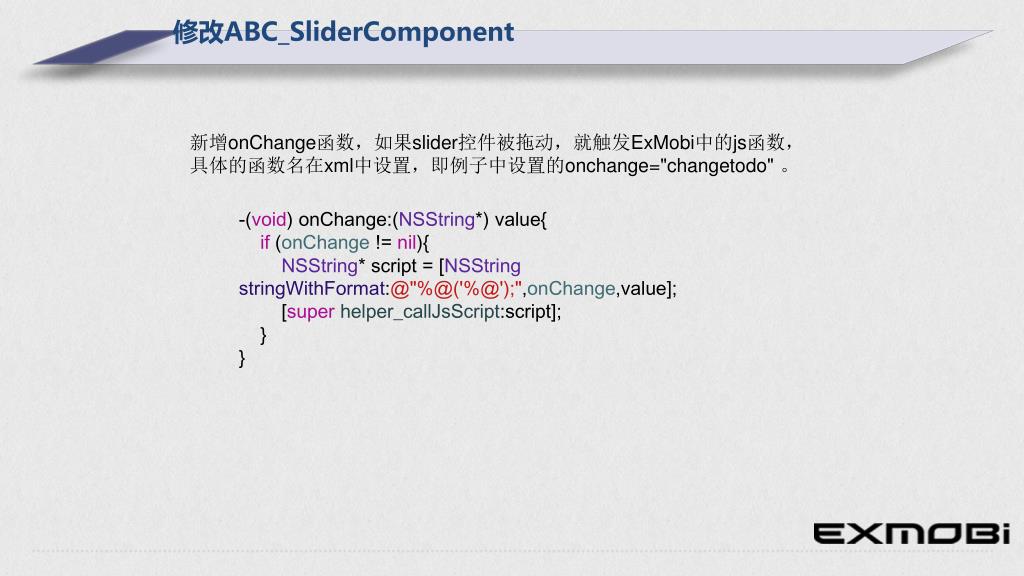

24. 修改ABC_SliderComponent 新增onChange函数，如果slider控件被拖动，就触发ExMobi中的js函数， 具体的函数名在xml中设置，即例子中设置的onchange="changetodo" 。 -(void) onChange:(NSString*) value{ if (onChange != nil){ NSString* script = [NSStringstringWithFormat:@"%@('%@');",onChange,value]; [superhelper_callJsScript:script]; } }

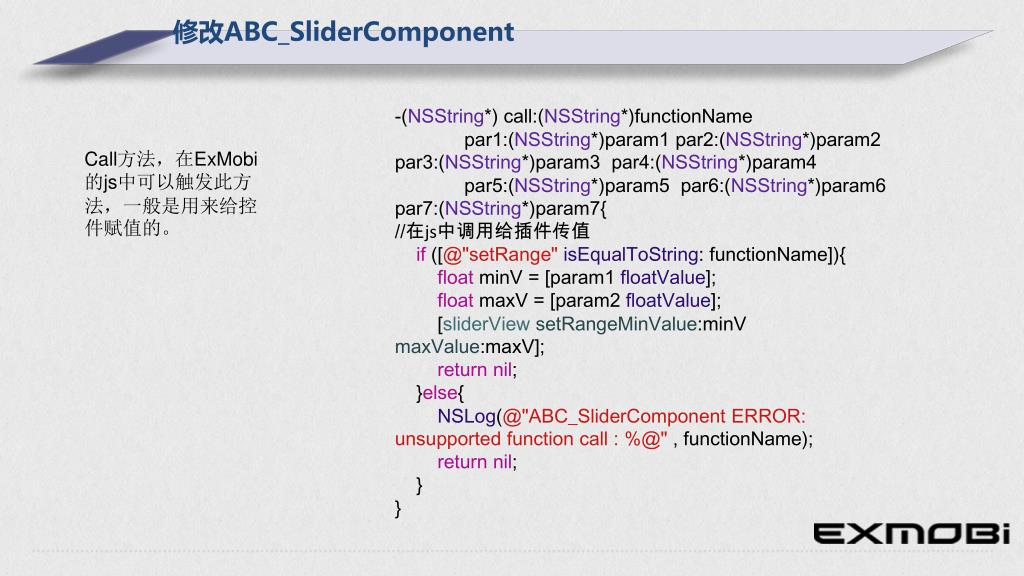

25. 修改ABC_SliderComponent -(NSString*) call:(NSString*)functionName par1:(NSString*)param1 par2:(NSString*)param2 par3:(NSString*)param3 par4:(NSString*)param4 par5:(NSString*)param5 par6:(NSString*)param6 par7:(NSString*)param7{ //在js中调用给插件传值 if ([@"setRange"isEqualToString: functionName]){ floatminV = [param1 floatValue]; floatmaxV = [param2 floatValue]; [sliderViewsetRangeMinValue:minVmaxValue:maxV]; returnnil; }else{ NSLog(@"ABC_SliderComponent ERROR: unsupported function call : %@" , functionName); returnnil; } } Call方法，在ExMobi的js中可以触发此方法，一般是用来给控件赋值的。

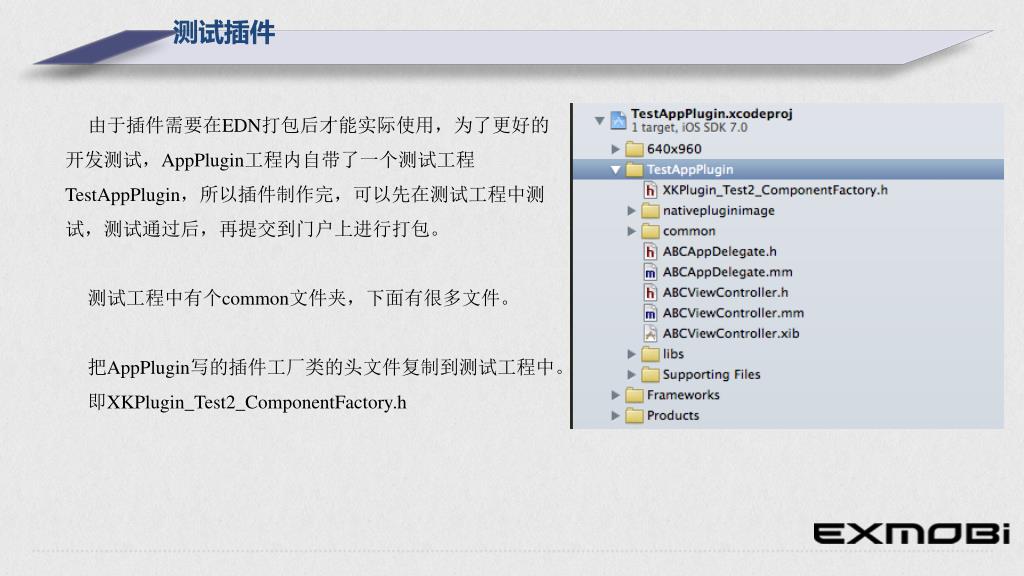

27. 测试插件 由于插件需要在EDN打包后才能实际使用，为了更好的开发测试，AppPlugin工程内自带了一个测试工程TestAppPlugin，所以插件制作完，可以先在测试工程中测试，测试通过后，再提交到门户上进行打包。 测试工程中有个common文件夹，下面有很多文件。 把AppPlugin写的插件工厂类的头文件复制到测试工程中。 即XKPlugin_Test2_ComponentFactory.h

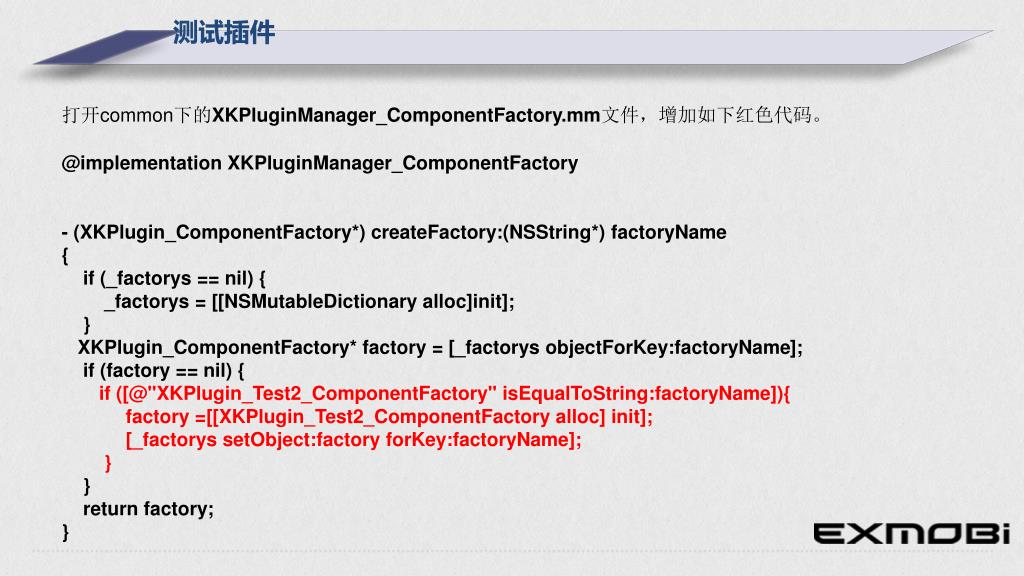

28. 测试插件 打开common下的XKPluginManager_ComponentFactory.mm文件，增加如下红色代码。 @implementation XKPluginManager_ComponentFactory - (XKPlugin_ComponentFactory*) createFactory:(NSString*) factoryName { if (_factorys == nil) { _factorys = [[NSMutableDictionaryalloc]init]; } XKPlugin_ComponentFactory* factory = [_factorysobjectForKey:factoryName]; if (factory == nil) { if ([@"XKPlugin_Test2_ComponentFactory" isEqualToString:factoryName]){ factory =[[XKPlugin_Test2_ComponentFactory alloc] init]; [_factoryssetObject:factoryforKey:factoryName]; } } return factory; }

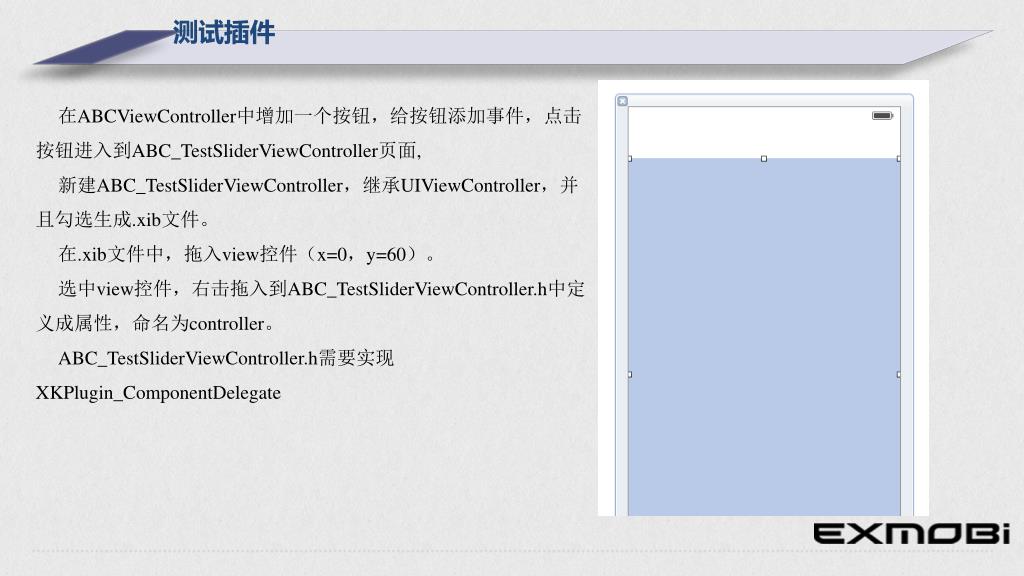

29. 测试插件 在ABCViewController中增加一个按钮，给按钮添加事件，点击按钮进入到ABC_TestSliderViewController页面, 新建ABC_TestSliderViewController，继承UIViewController，并且勾选生成.xib文件。 在.xib文件中，拖入view控件（x=0，y=60）。 选中view控件，右击拖入到ABC_TestSliderViewController.h中定义成属性，命名为controller。 ABC_TestSliderViewController.h需要实现XKPlugin_ComponentDelegate

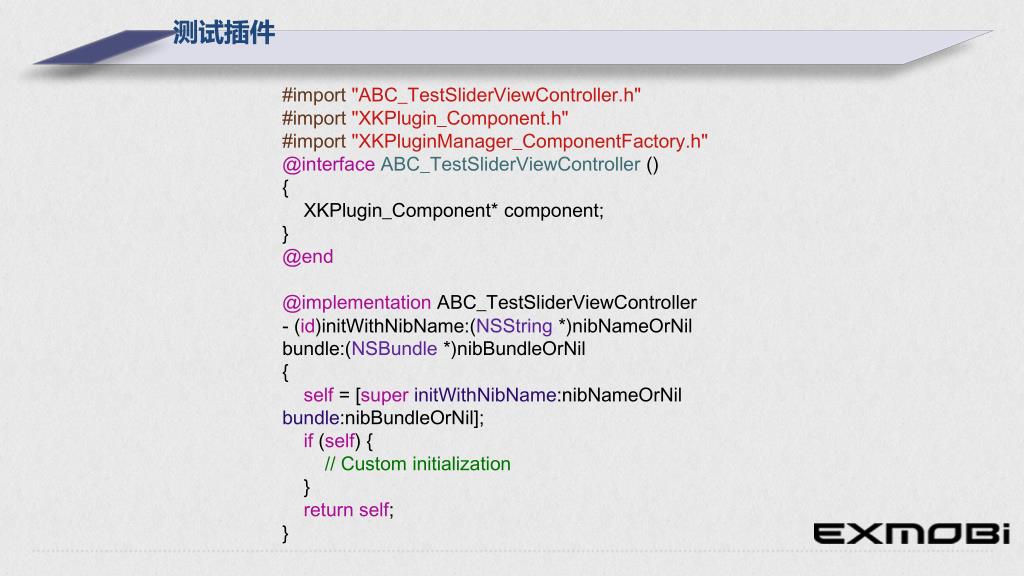

30. 测试插件 #import "ABC_TestSliderViewController.h" #import "XKPlugin_Component.h" #import "XKPluginManager_ComponentFactory.h" @interfaceABC_TestSliderViewController () { XKPlugin_Component* component; } @end @implementationABC_TestSliderViewController - (id)initWithNibName:(NSString *)nibNameOrNil bundle:(NSBundle *)nibBundleOrNil { self = [superinitWithNibName:nibNameOrNilbundle:nibBundleOrNil]; if (self) { // Custom initialization } returnself; }

31. 测试插件 - (void)viewDidLoad { [superviewDidLoad]; [selfsetTitle:@"Test ABC_SliderComponent"]; //构建factoryManager管理类 XKPluginManager_ComponentFactory* factoryManager = [[XKPluginManager_ComponentFactoryalloc]init]; //根据factoryname创建插件工厂类 XKPlugin_ComponentFactory* factory = [factoryManagercreateFactory:@"XKPlugin_Test2_ComponentFactory"]; //根据插件名创建插件 component = [factory createComponent:@"ABC_SliderComponent"]; //插件为空则提示并返回 if (component == nil) { UIAlertView* alert = [[UIAlertViewalloc] initWithTitle:@"Test" message:@"Load ABC_SliderComponent fail"delegate:nilcancelButtonTitle:@"close"otherButtonTitles:nil]; [alert show]; return; } //传递self到插件中用于接收js回调事件 void* container = (__bridgevoid*)self; [component _sys_initComponent:@"TestApp"container:container]; //设置插件普通属性及事件属性 可用于测试js属性设置 // [component set:@"onchange" value:@"changetodo"]; //初始化插件 [component initComponent];

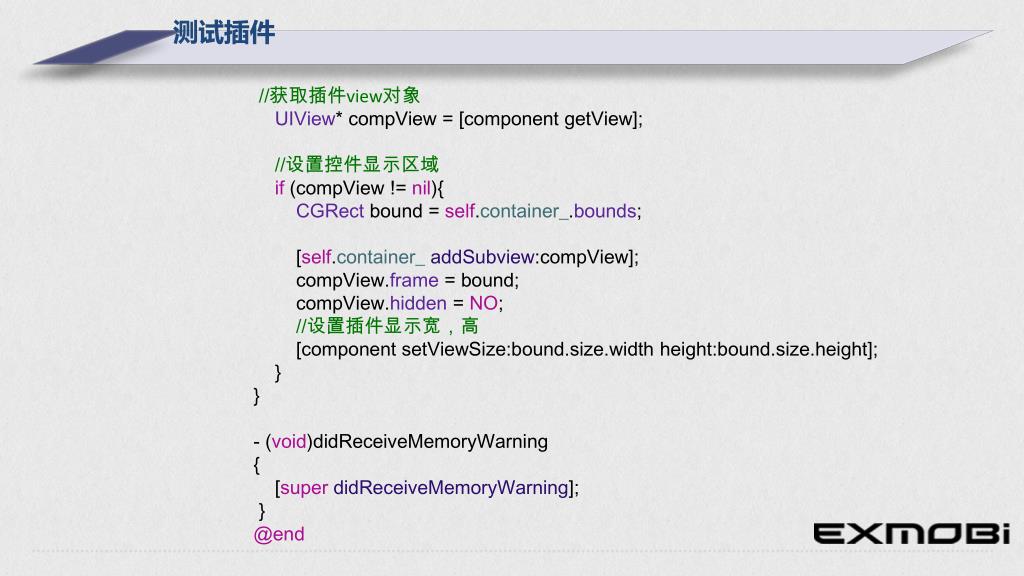

32. 测试插件 //获取插件view对象 UIView* compView = [component getView]; //设置控件显示区域 if (compView != nil){ CGRect bound = self.container_.bounds; [self.container_addSubview:compView]; compView.frame = bound; compView.hidden = NO; //设置插件显示宽，高 [component setViewSize:bound.size.widthheight:bound.size.height]; } } - (void)didReceiveMemoryWarning { [superdidReceiveMemoryWarning]; } @end

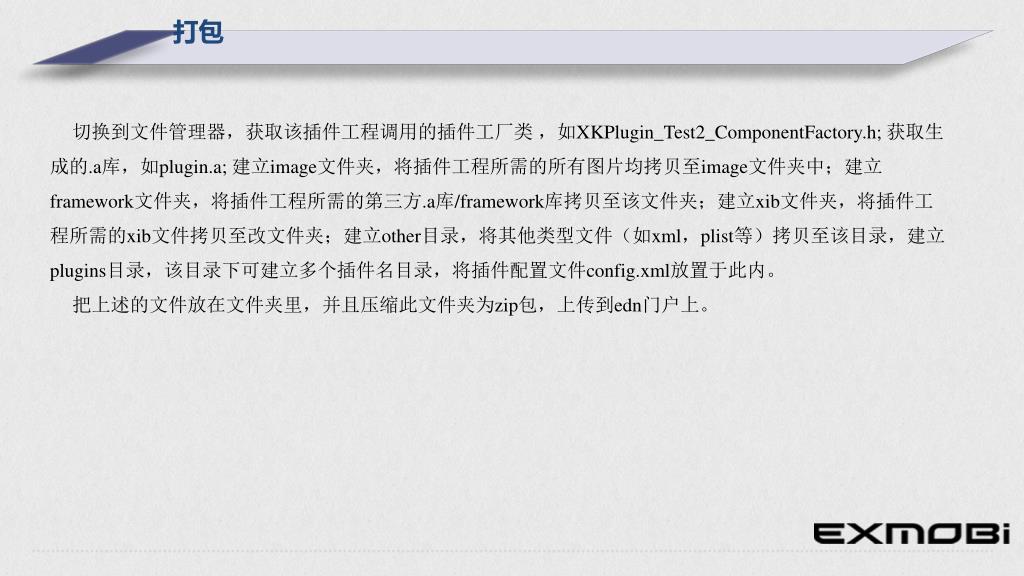

34. 打包 切换到文件管理器，获取该插件工程调用的插件工厂类 ，如XKPlugin_Test2_ComponentFactory.h; 获取生成的.a库，如plugin.a; 建立image文件夹，将插件工程所需的所有图片均拷贝至image文件夹中；建立framework文件夹，将插件工程所需的第三方.a库/framework库拷贝至该文件夹；建立xib文件夹，将插件工程所需的xib文件拷贝至改文件夹；建立other目录，将其他类型文件（如xml，plist等）拷贝至该目录，建立plugins目录，该目录下可建立多个插件名目录，将插件配置文件config.xml放置于此内。 把上述的文件放在文件夹里，并且压缩此文件夹为zip包，上传到edn门户上。

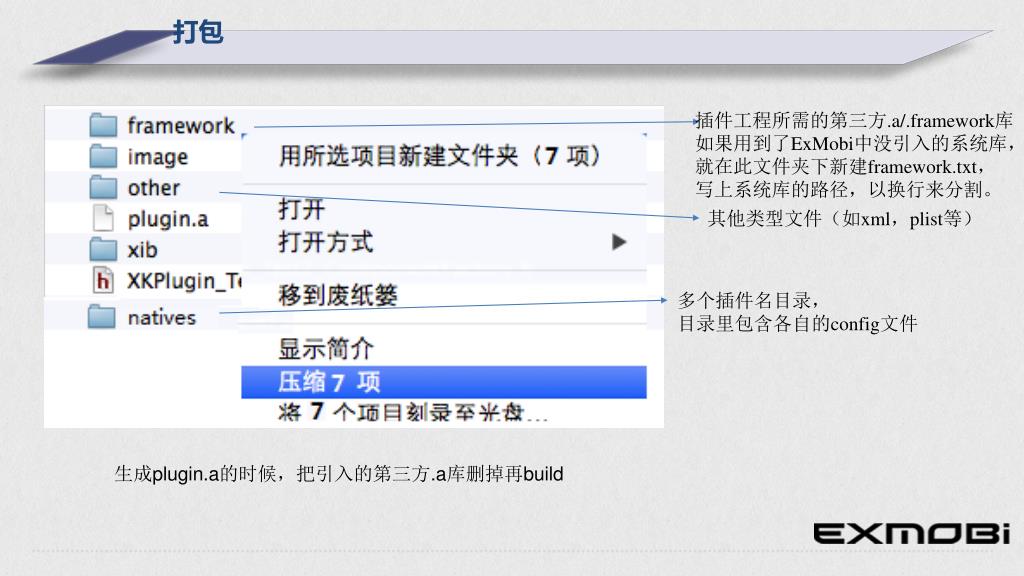

35. 打包 插件工程所需的第三方.a/.framework库 如果用到了ExMobi中没引入的系统库， 就在此文件夹下新建framework.txt， 写上系统库的路径，以换行来分割。 其他类型文件（如xml，plist等） 多个插件名目录， 目录里包含各自的config文件 生成plugin.a的时候，把引入的第三方.a库删掉再build

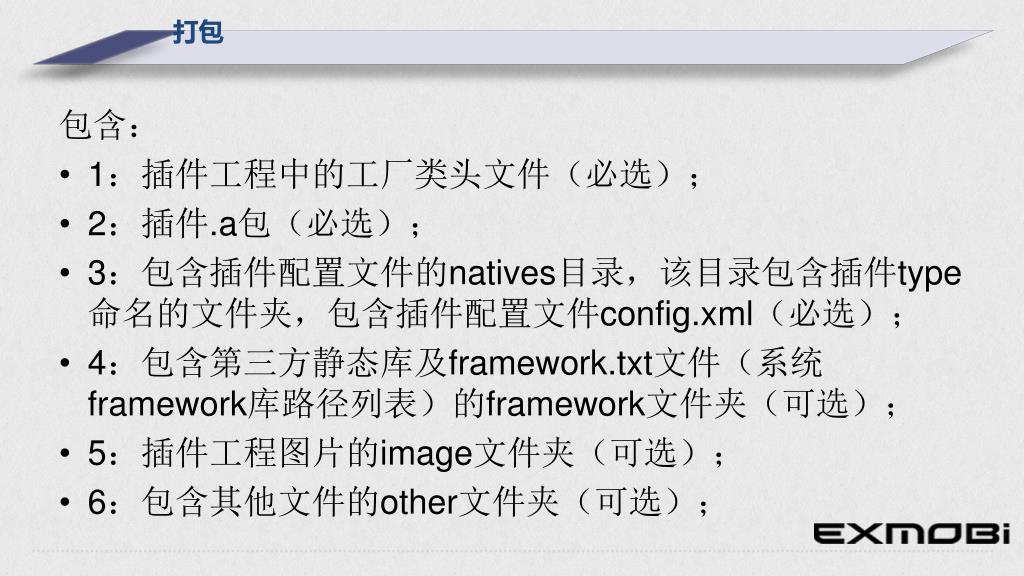

36. 打包 包含： • 1：插件工程中的工厂类头文件（必选）； • 2：插件.a包（必选）； • 3：包含插件配置文件的natives目录，该目录包含插件type命名的文件夹，包含插件配置文件config.xml（必选）； • 4：包含第三方静态库及framework.txt文件（系统framework库路径列表）的framework文件夹（可选）； • 5：插件工程图片的image文件夹（可选）； • 6：包含其他文件的other文件夹（可选）；

37. 打包

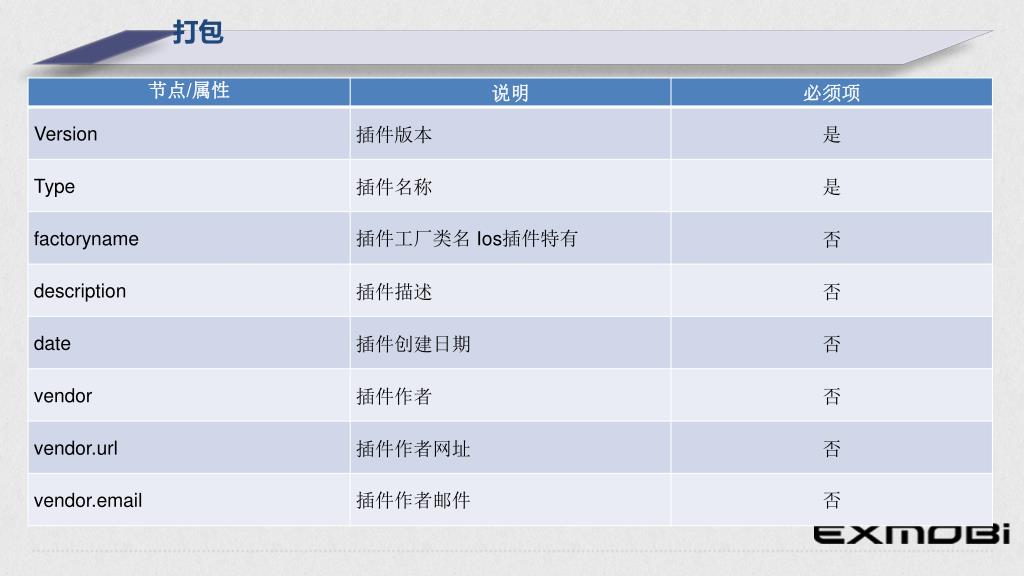

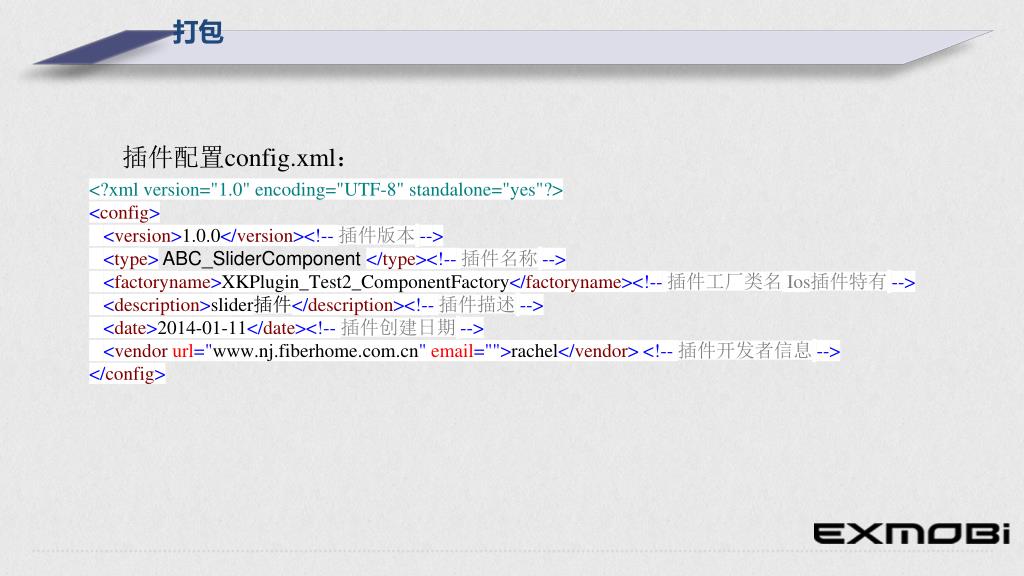

38. 打包 插件配置config.xml： <?xml version="1.0" encoding="UTF-8" standalone="yes"?> <config> <version>1.0.0</version><!--插件版本--> <type> ABC_SliderComponent </type><!--插件名称--> <factoryname>XKPlugin_Test2_ComponentFactory</factoryname><!--插件工厂类名Ios插件特有--> <description>slider插件</description><!--插件描述--> <date>2014-01-11</date><!--插件创建日期--> <vendorurl="www.nj.fiberhome.com.cn" email="">rachel</vendor><!--插件开发者信息--> </config>

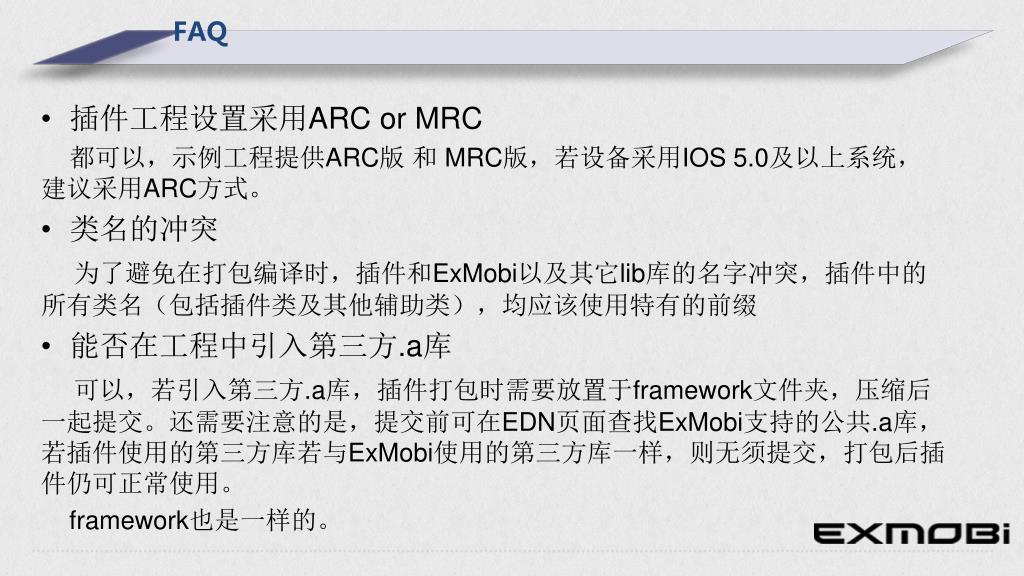

40. FAQ • 插件工程设置采用ARC or MRC 都可以，示例工程提供ARC版 和 MRC版，若设备采用IOS 5.0及以上系统，建议采用ARC方式。 • 类名的冲突 为了避免在打包编译时，插件和ExMobi以及其它lib库的名字冲突，插件中的所有类名（包括插件类及其他辅助类），均应该使用特有的前缀 • 能否在工程中引入第三方.a库 可以，若引入第三方.a库，插件打包时需要放置于framework文件夹，压缩后一起提交。还需要注意的是，提交前可在EDN页面查找ExMobi支持的公共.a库，若插件使用的第三方库若与ExMobi使用的第三方库一样，则无须提交，打包后插件仍可正常使用。 framework也是一样的。

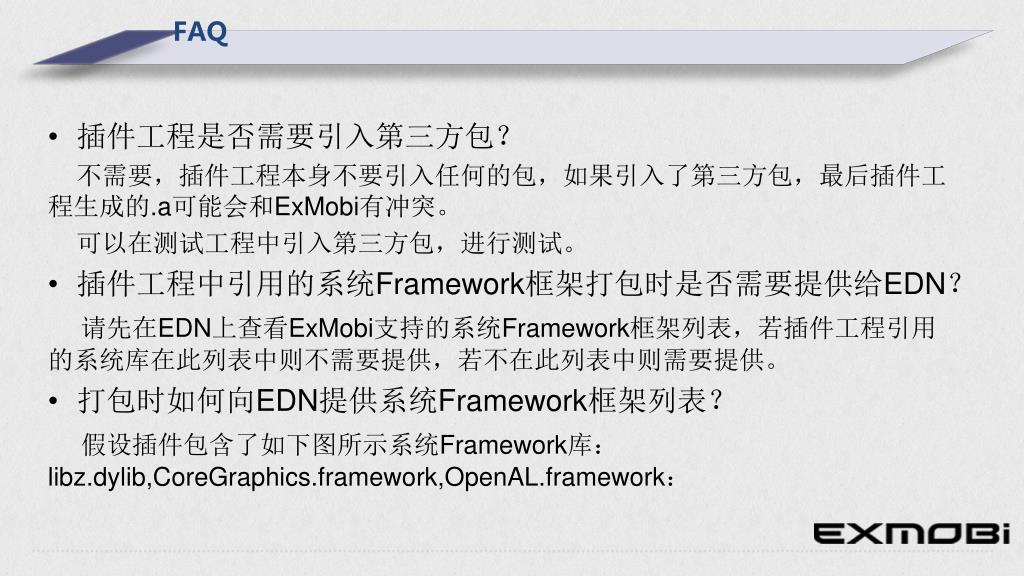

41. FAQ • 插件工程是否需要引入第三方包？ 不需要，插件工程本身不要引入任何的包，如果引入了第三方包，最后插件工程生成的.a可能会和ExMobi有冲突。 可以在测试工程中引入第三方包，进行测试。 • 插件工程中引用的系统Framework框架打包时是否需要提供给EDN？ 请先在EDN上查看ExMobi支持的系统Framework框架列表，若插件工程引用的系统库在此列表中则不需要提供，若不在此列表中则需要提供。 • 打包时如何向EDN提供系统Framework框架列表？ 假设插件包含了如下图所示系统Framework库：libz.dylib,CoreGraphics.framework,OpenAL.framework：

42. FAQ 在framework列表中点击右键，选中Show in Finder

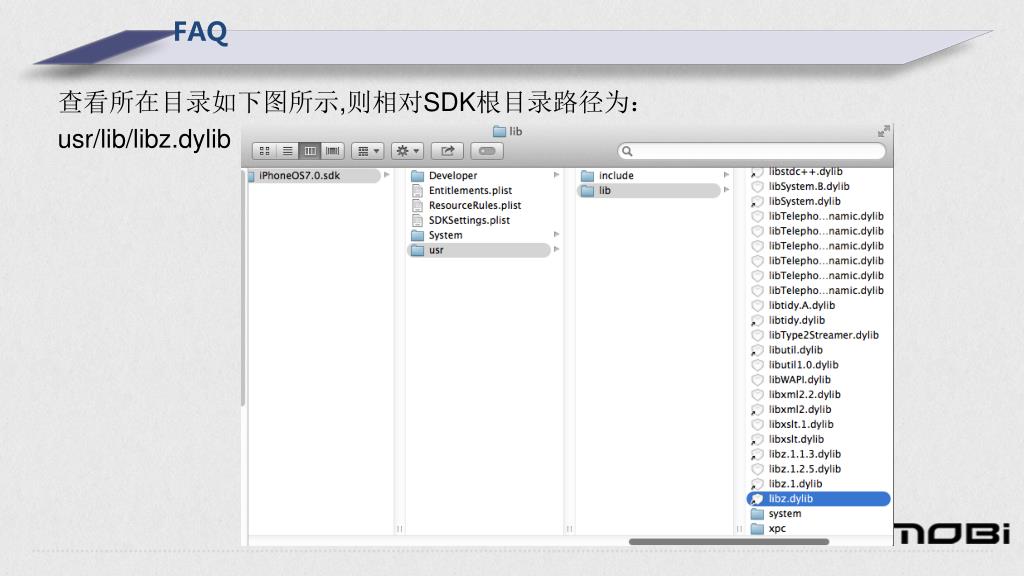

43. FAQ 查看所在目录如下图所示,则相对SDK根目录路径为： usr/lib/libz.dylib

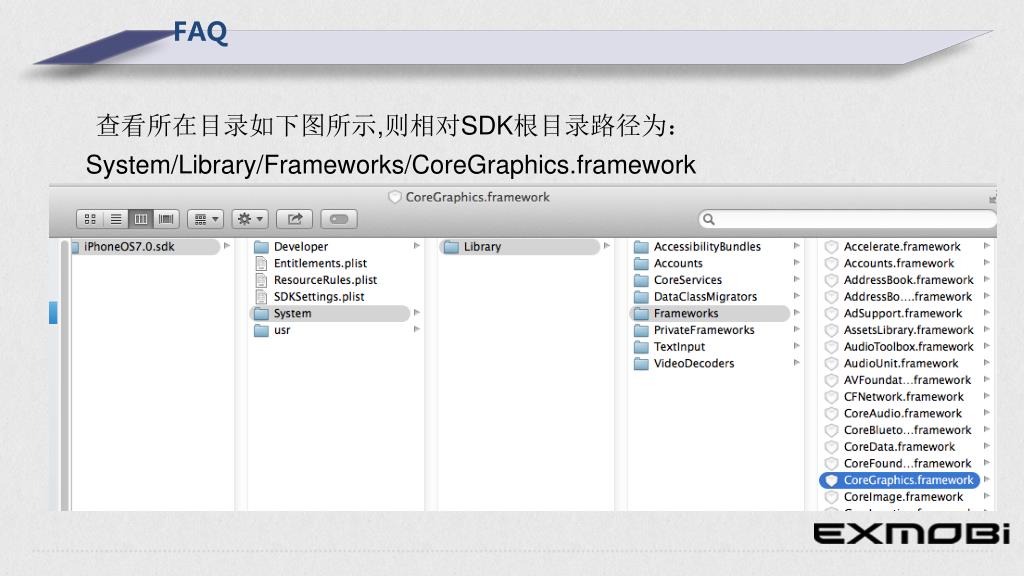

44. FAQ 查看所在目录如下图所示,则相对SDK根目录路径为： System/Library/Frameworks/CoreGraphics.framework

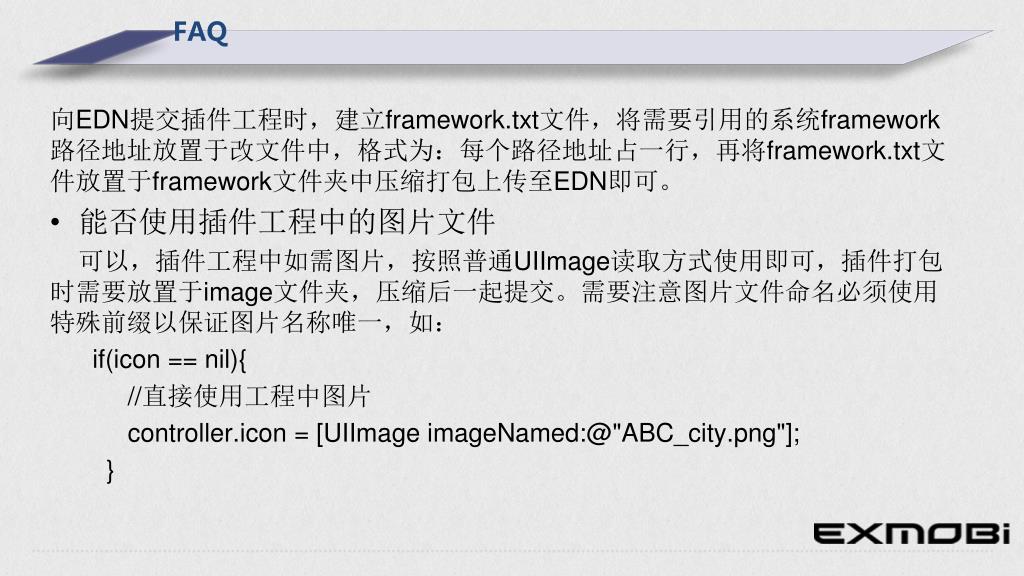

45. FAQ 向EDN提交插件工程时，建立framework.txt文件，将需要引用的系统framework路径地址放置于改文件中，格式为：每个路径地址占一行，再将framework.txt文件放置于framework文件夹中压缩打包上传至EDN即可。 • 能否使用插件工程中的图片文件 可以，插件工程中如需图片，按照普通UIImage读取方式使用即可，插件打包时需要放置于image文件夹，压缩后一起提交。需要注意图片文件命名必须使用特殊前缀以保证图片名称唯一，如： if(icon == nil){ //直接使用工程中图片 controller.icon = [UIImageimageNamed:@"ABC_city.png"]; }

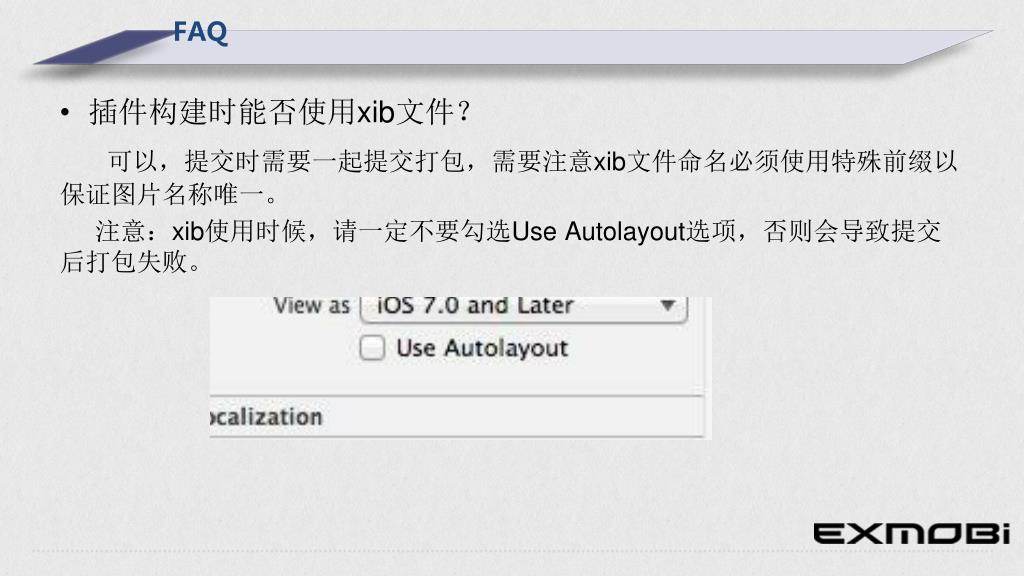

46. FAQ • 插件构建时能否使用xib文件？ 可以，提交时需要一起提交打包，需要注意xib文件命名必须使用特殊前缀以保证图片名称唯一。 注意：xib使用时候，请一定不要勾选Use Autolayout选项，否则会导致提交后打包失败。

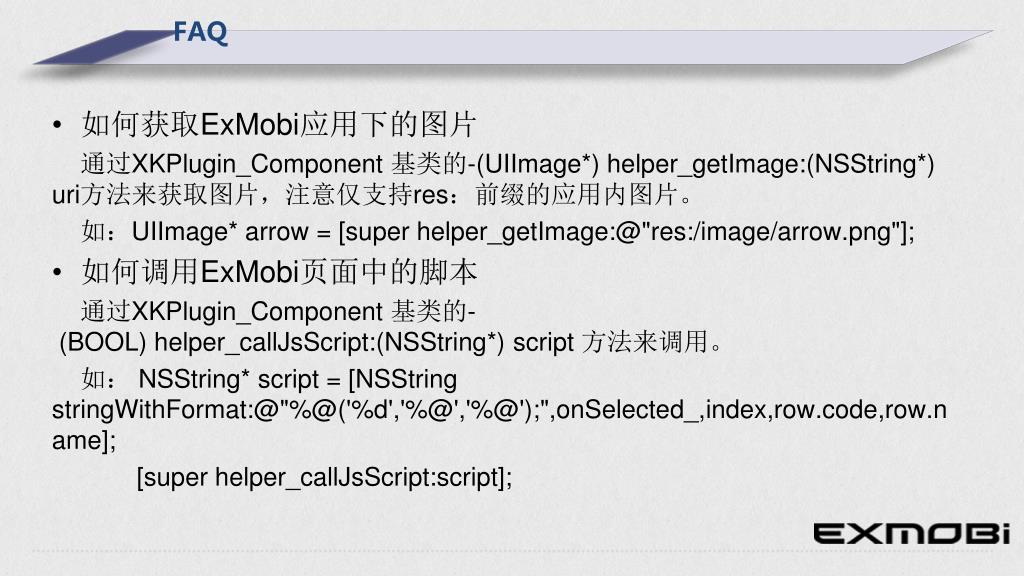

47. FAQ • 如何获取ExMobi应用下的图片 通过XKPlugin_Component 基类的-(UIImage*) helper_getImage:(NSString*) uri方法来获取图片，注意仅支持res：前缀的应用内图片。 如：UIImage* arrow = [super helper_getImage:@"res:/image/arrow.png"]; • 如何调用ExMobi页面中的脚本 通过XKPlugin_Component 基类的- (BOOL) helper_callJsScript:(NSString*) script 方法来调用。 如： NSString* script = [NSString stringWithFormat:@"%@('%d','%@','%@');",onSelected_,index,row.code,row.name]; [super helper_callJsScript:script];

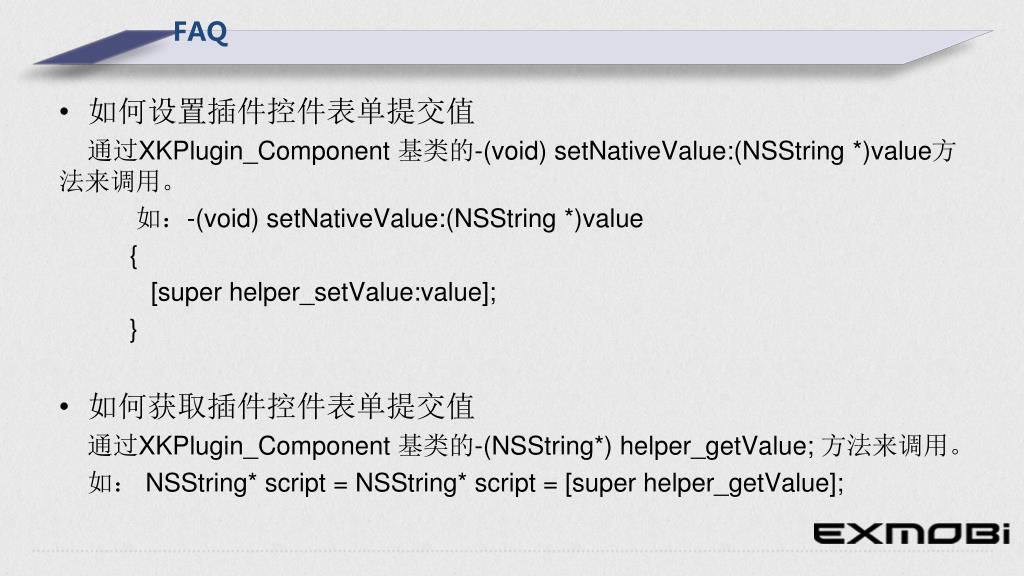

48. FAQ • 如何设置插件控件表单提交值 通过XKPlugin_Component 基类的-(void) setNativeValue:(NSString *)value方法来调用。 如：-(void) setNativeValue:(NSString *)value { [super helper_setValue:value]; } • 如何获取插件控件表单提交值 通过XKPlugin_Component 基类的-(NSString*) helper_getValue; 方法来调用。 如： NSString* script = NSString* script = [super helper_getValue];

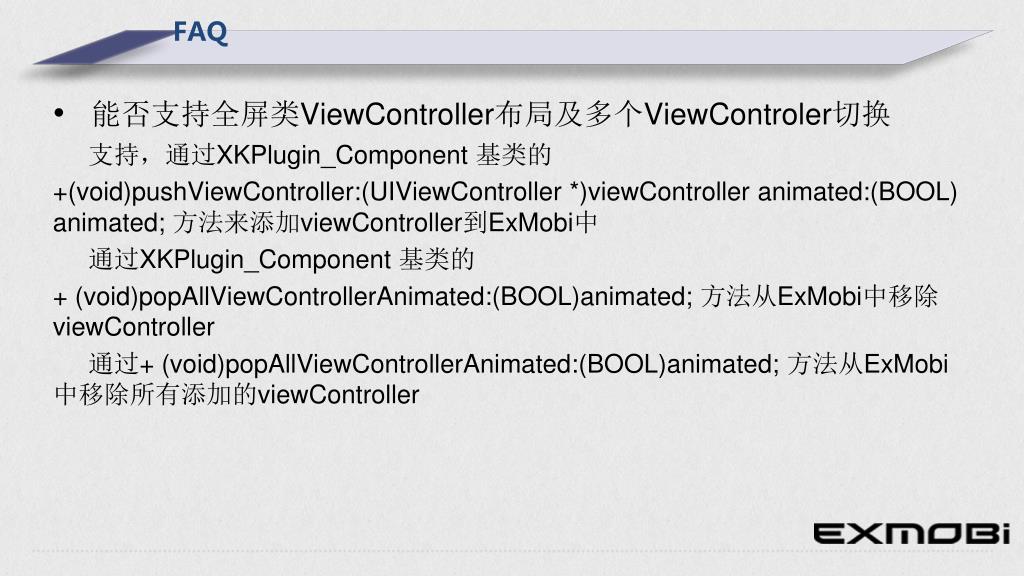

49. FAQ • 能否支持全屏类ViewController布局及多个ViewControler切换 支持，通过XKPlugin_Component基类的 +(void)pushViewController:(UIViewController *)viewController animated:(BOOL)animated; 方法来添加viewController到ExMobi中 通过XKPlugin_Component基类的 + (void)popAllViewControllerAnimated:(BOOL)animated; 方法从ExMobi中移除viewController 通过+ (void)popAllViewControllerAnimated:(BOOL)animated; 方法从ExMobi中移除所有添加的viewController

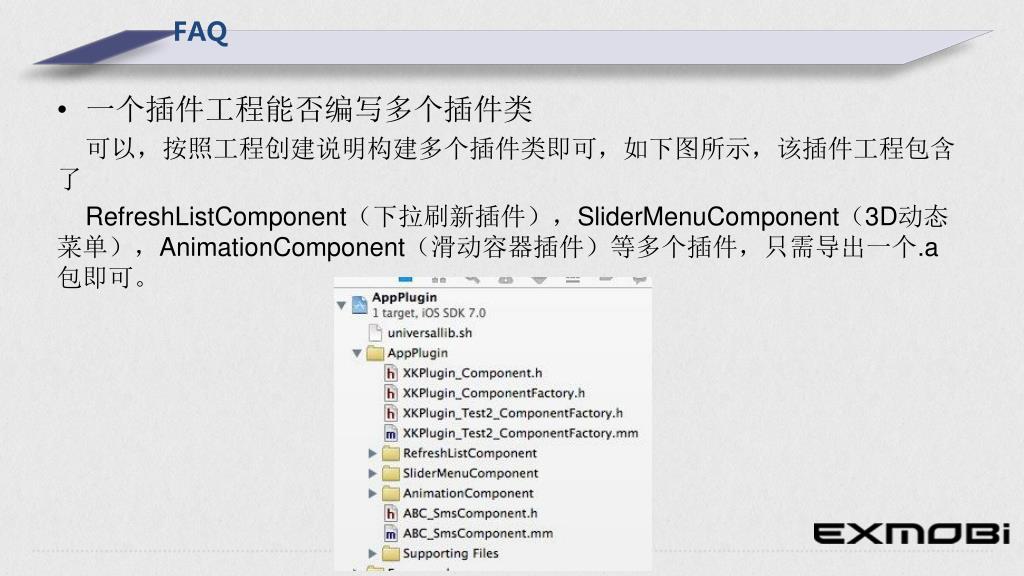

50. FAQ • 一个插件工程能否编写多个插件类 可以，按照工程创建说明构建多个插件类即可，如下图所示，该插件工程包含了 RefreshListComponent（下拉刷新插件），SliderMenuComponent（3D动态菜单），AnimationComponent（滑动容器插件）等多个插件，只需导出一个.a包即可。
