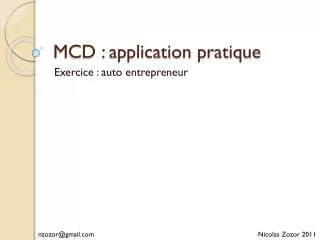

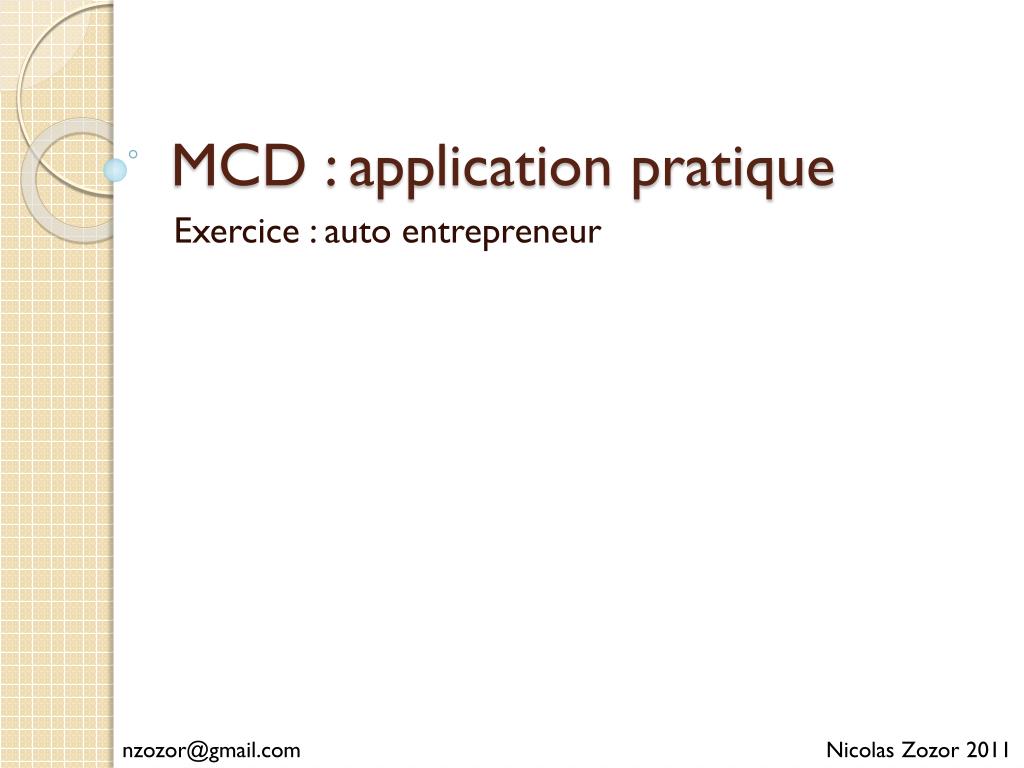

  1. MCD : application pratique Exercice : auto entrepreneur nzozor@gmail.com Nicolas Zozor 2011

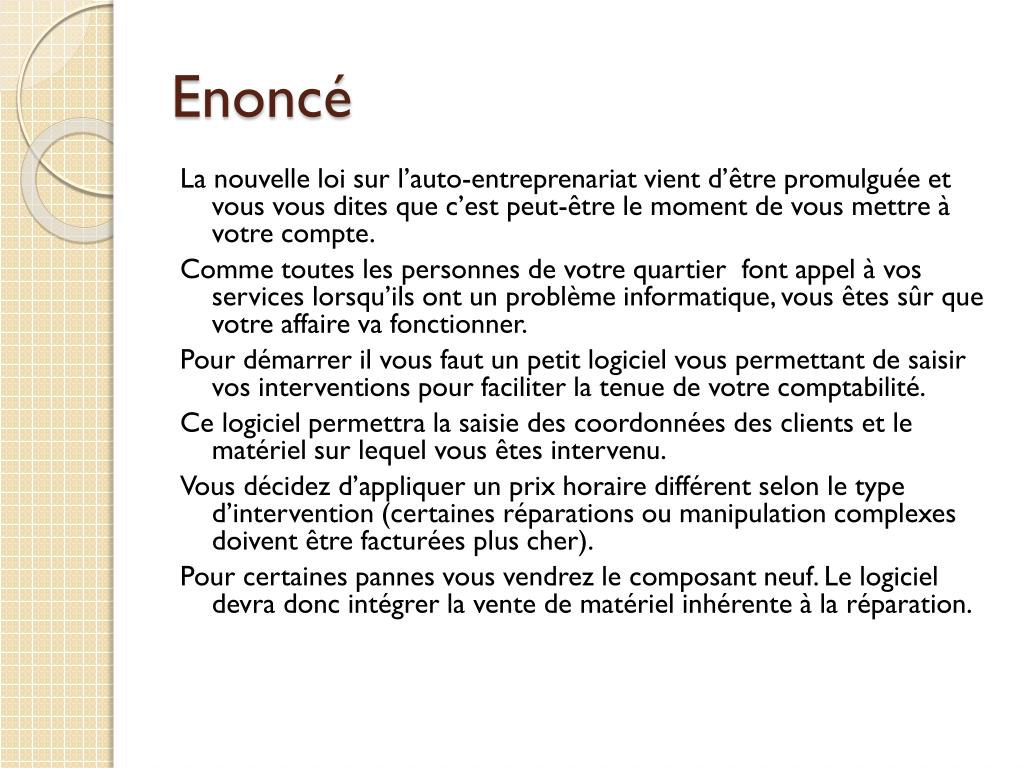

  2. Enoncé La nouvelle loi sur l’auto-entreprenariat vient d’être promulguée et vous vous dites que c’est peut-être le moment de vous mettre à votre compte. Comme toutes les personnes de votre quartier font appel à vos services lorsqu’ils ont un problème informatique, vous êtes sûr que votre affaire va fonctionner. Pour démarrer il vous faut un petit logiciel vous permettant de saisir vos interventions pour faciliter la tenue de votre comptabilité. Ce logiciel permettra la saisie des coordonnées des clients et le matériel sur lequel vous êtes intervenu. Vous décidez d’appliquer un prix horaire différent selon le type d’intervention (certaines réparations ou manipulation complexes doivent être facturées plus cher). Pour certaines pannes vous vendrez le composant neuf. Le logiciel devra donc intégrer la vente de matériel inhérente à la réparation.

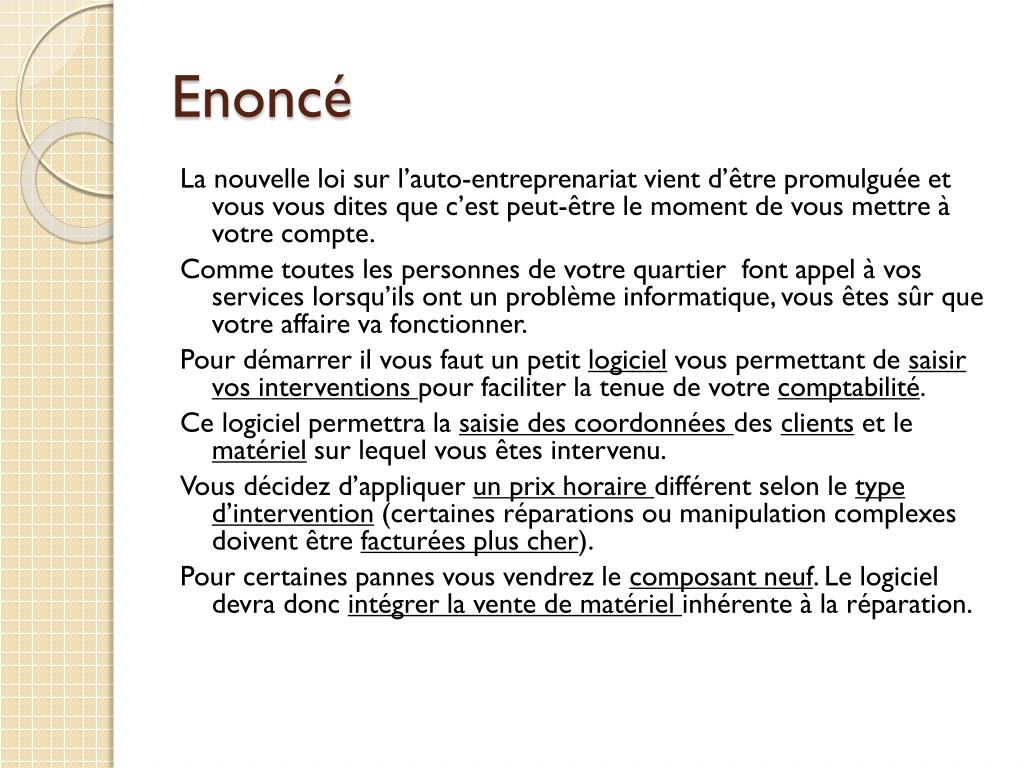

  3. Enoncé La nouvelle loi sur l’auto-entreprenariat vient d’être promulguée et vous vous dites que c’est peut-être le moment de vous mettre à votre compte. Comme toutes les personnes de votre quartier font appel à vos services lorsqu’ils ont un problème informatique, vous êtes sûr que votre affaire va fonctionner. Pour démarrer il vous faut un petit logiciel vous permettant de saisir vos interventions pour faciliter la tenue de votre comptabilité. Ce logiciel permettra la saisie des coordonnées des clients et le matériel sur lequel vous êtes intervenu. Vous décidez d’appliquer un prix horaire différent selon le type d’intervention (certaines réparations ou manipulation complexes doivent être facturées plus cher). Pour certaines pannes vous vendrez le composant neuf. Le logiciel devra donc intégrer la vente de matériel inhérente à la réparation.

  4. Direction • Modéliser le MCD du logiciel. Représentation statique des données

  5. Direction • Objectif final : modéliser la base de donnée du logiciel:

  6. Direction • Requêtes sur les clients • Requêtes sur les interventions • Requêtes sur le matériel • Requêtes sur les pièces neuves

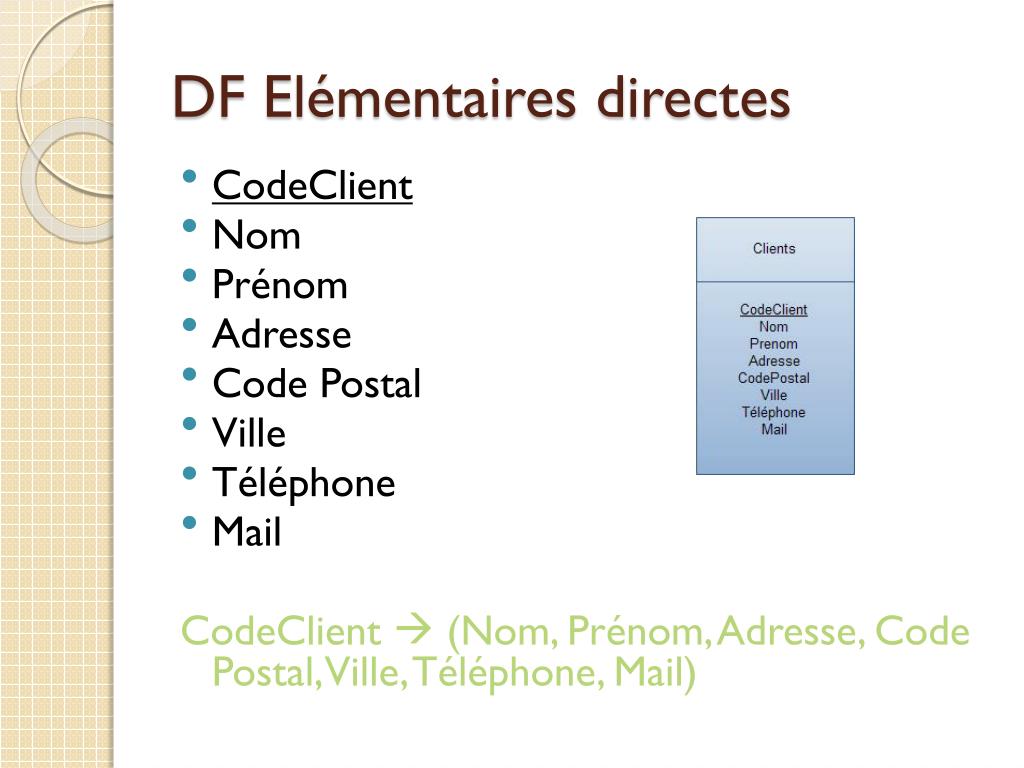

  7. DF Elémentaires directes • CodeClient • Nom • Prénom • Adresse • Code Postal • Ville • Téléphone • Mail CodeClient (Nom, Prénom, Adresse, Code Postal, Ville, Téléphone, Mail)

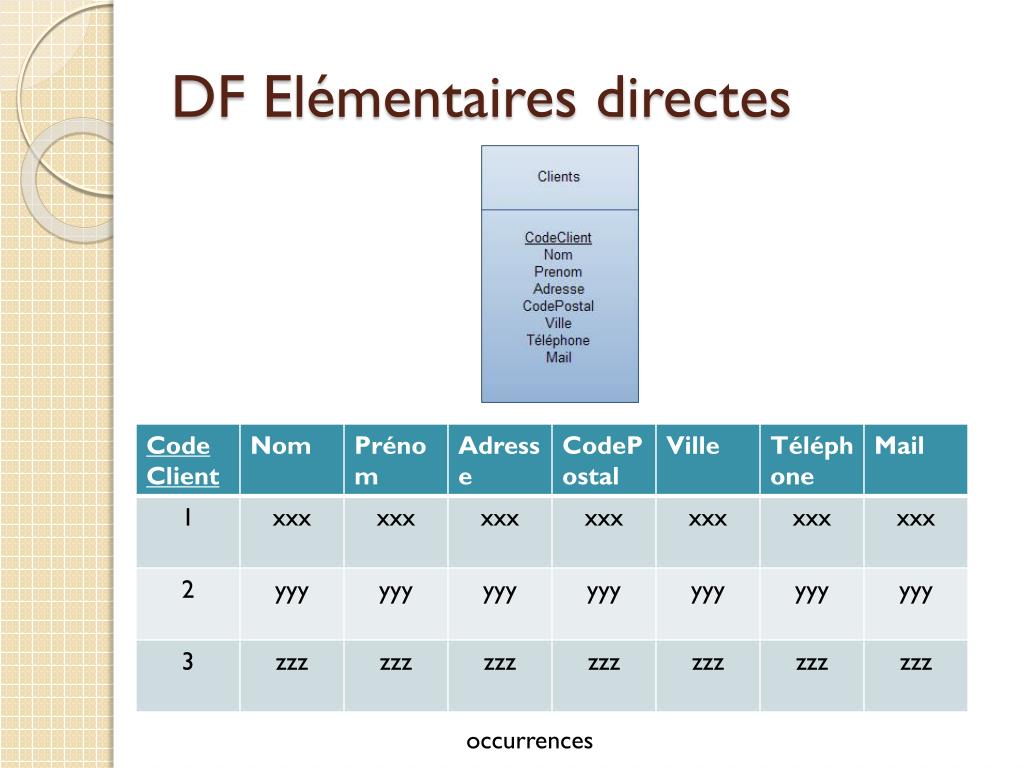

  8. DF Elémentaires directes occurrences

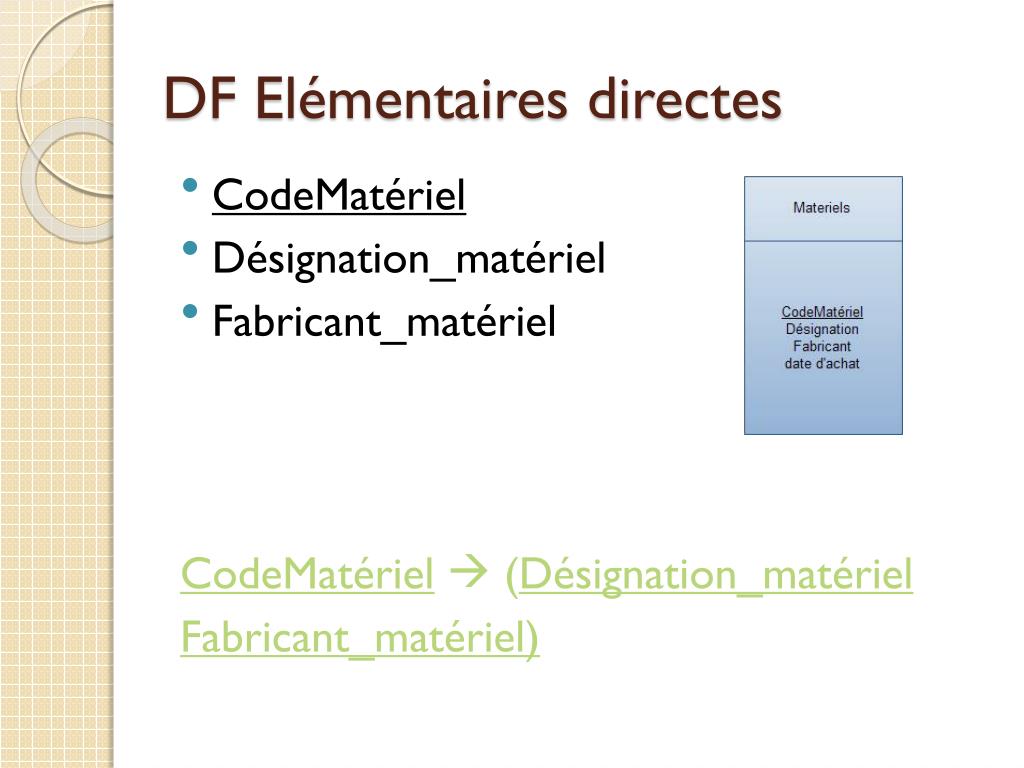

  9. DF Elémentaires directes • CodeMatériel • Désignation_matériel • Fabricant_matériel CodeMatériel (Désignation_matériel Fabricant_matériel)

  10. DF Elémentaires directes

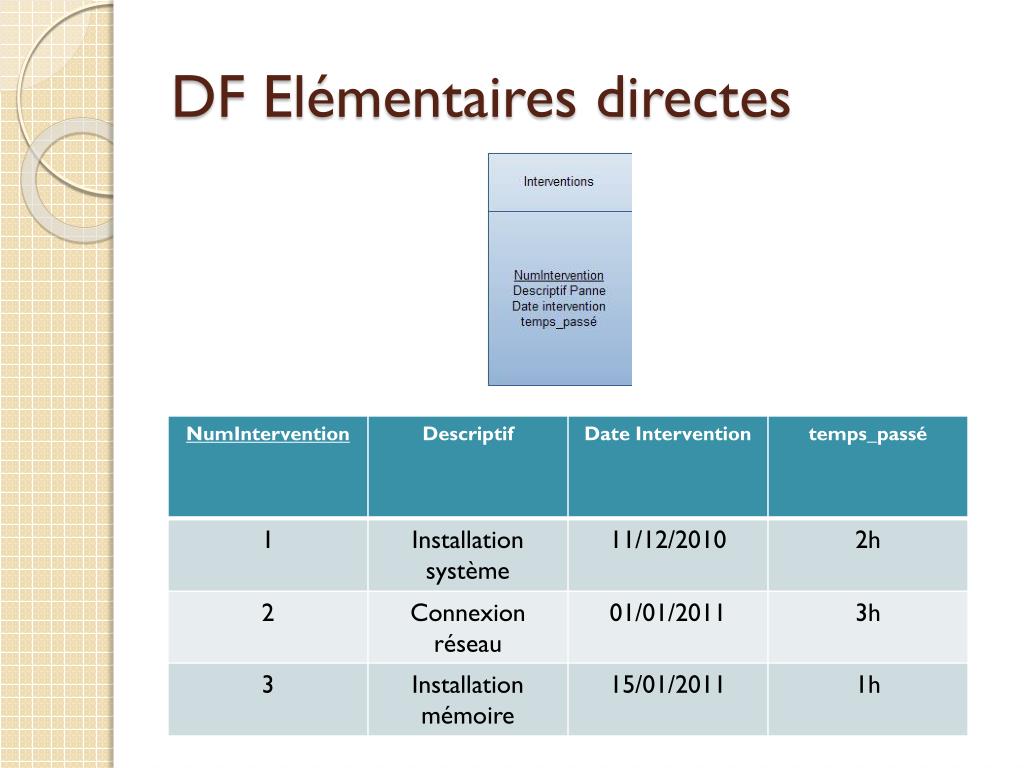

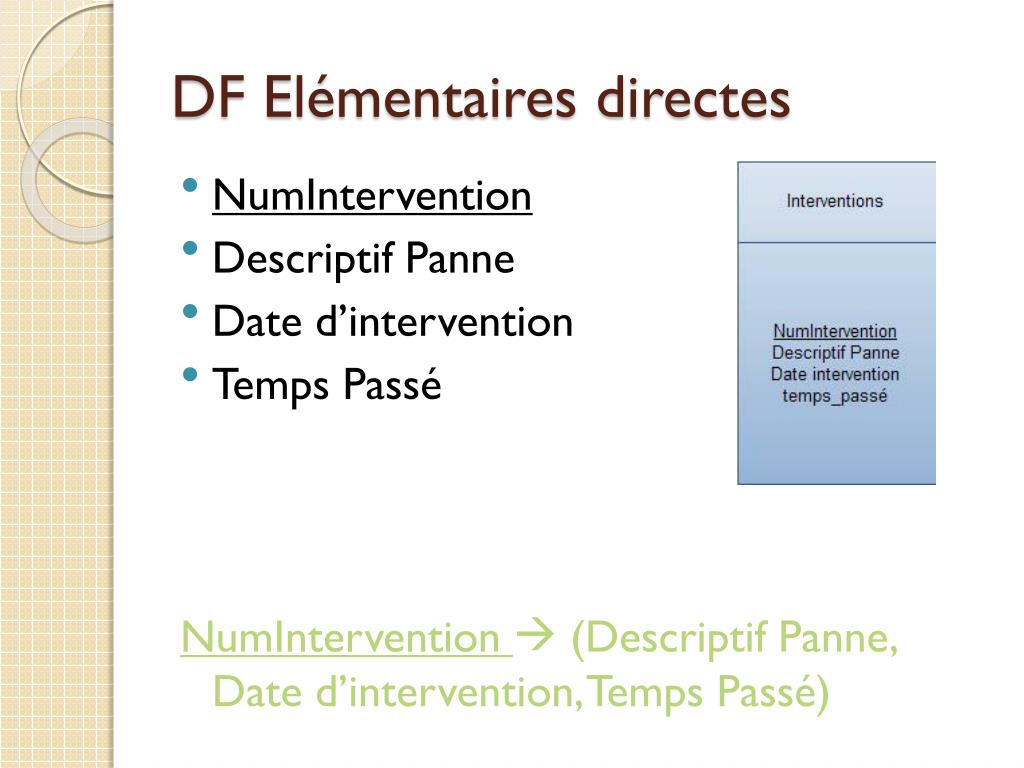

  11. DF Elémentaires directes • NumIntervention • Descriptif Panne • Date d’intervention • Temps Passé NumIntervention (Descriptif Panne, Date d’intervention, Temps Passé)

  12. DF Elémentaires directes

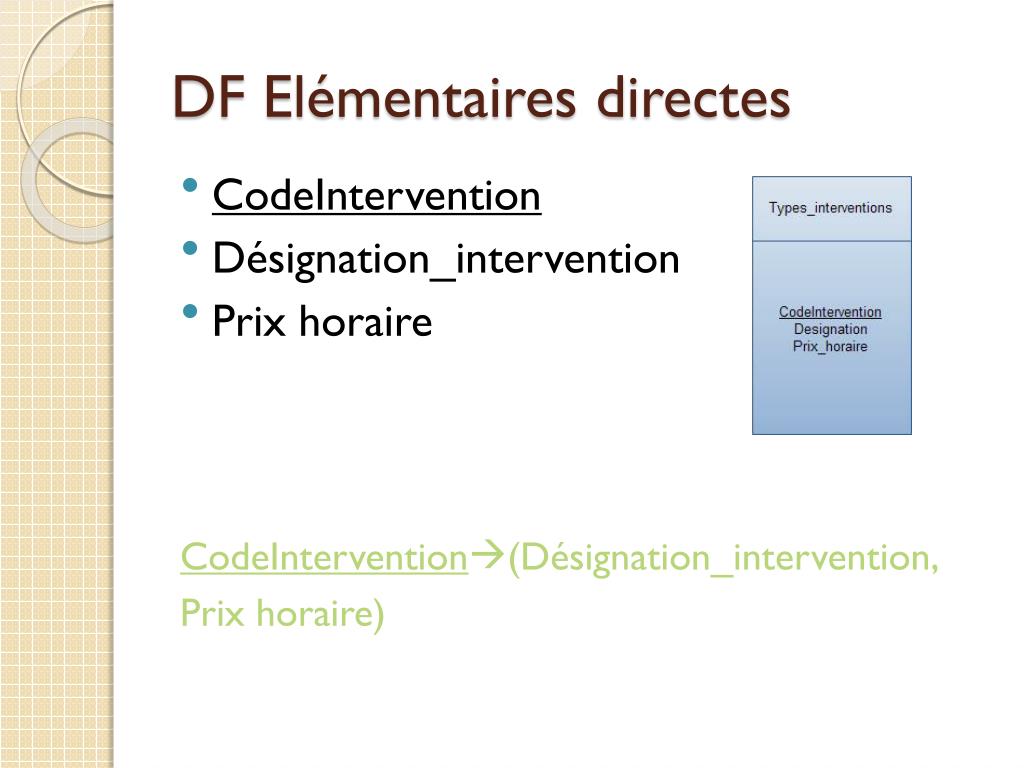

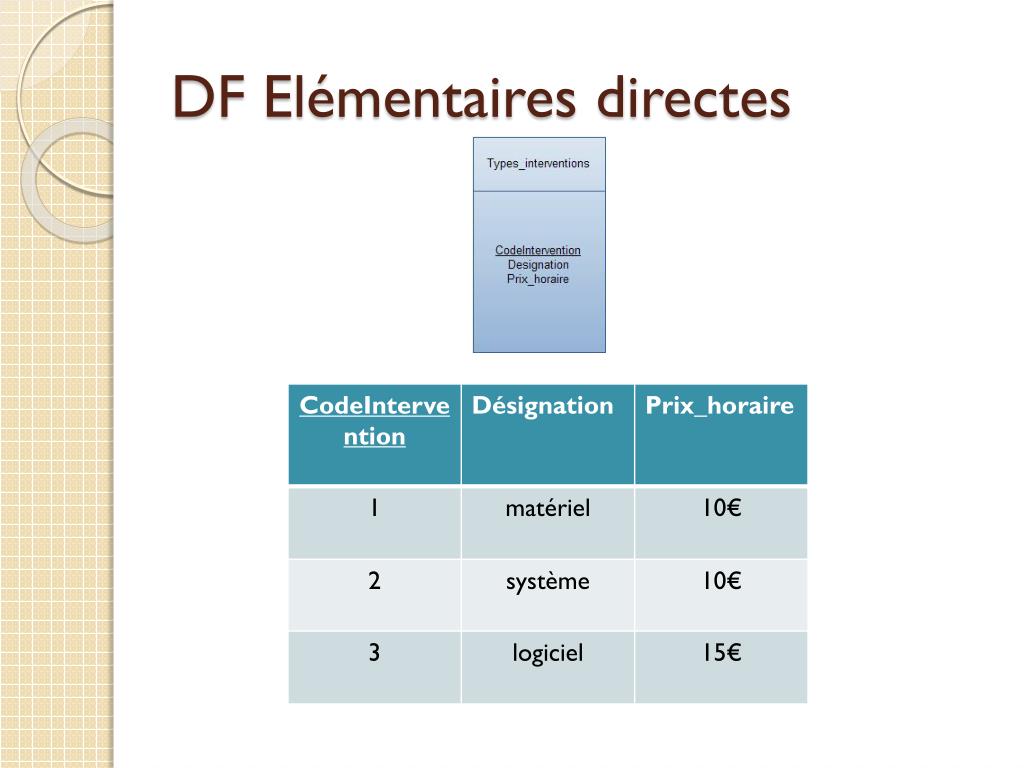

  13. DF Elémentaires directes • CodeIntervention • Désignation_intervention • Prix horaire CodeIntervention(Désignation_intervention, Prix horaire)

  14. DF Elémentaires directes

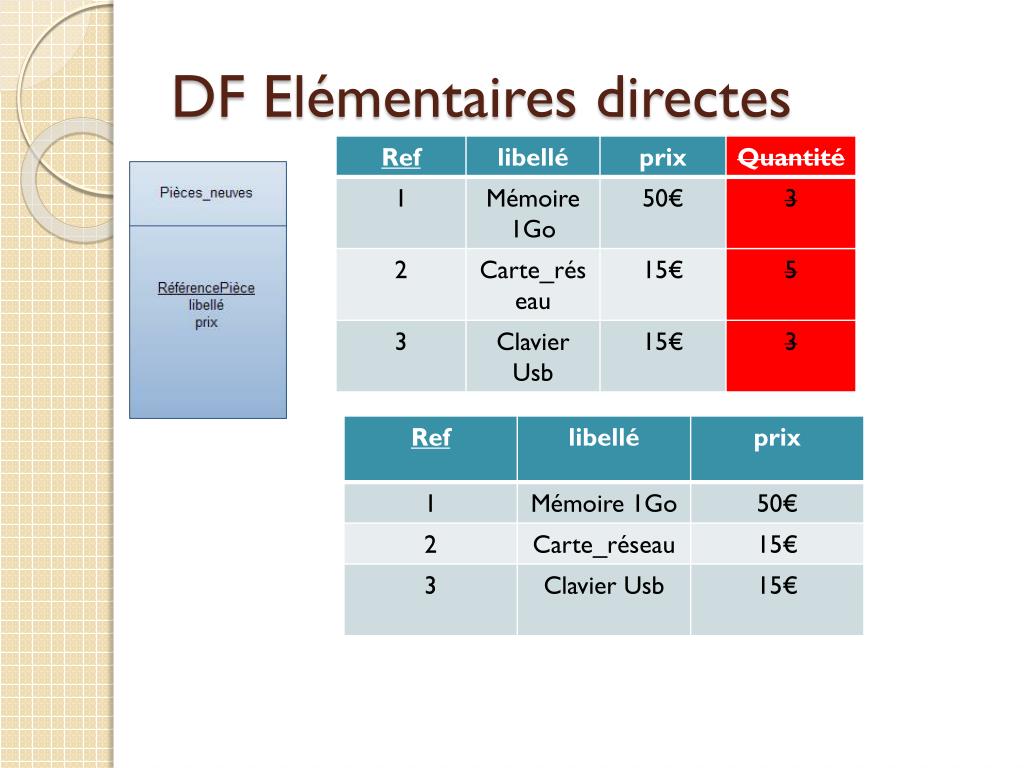

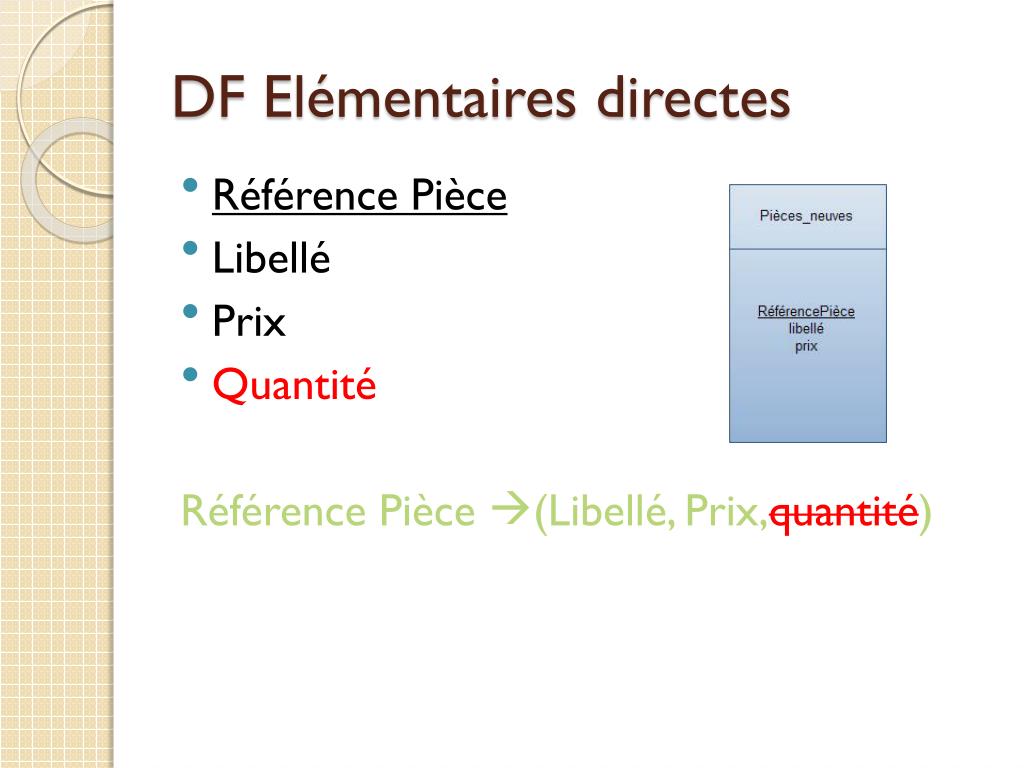

  15. DF Elémentaires directes • Référence Pièce • Libellé • Prix • Quantité Référence Pièce (Libellé, Prix,quantité)

  16. DF Elémentaires directes

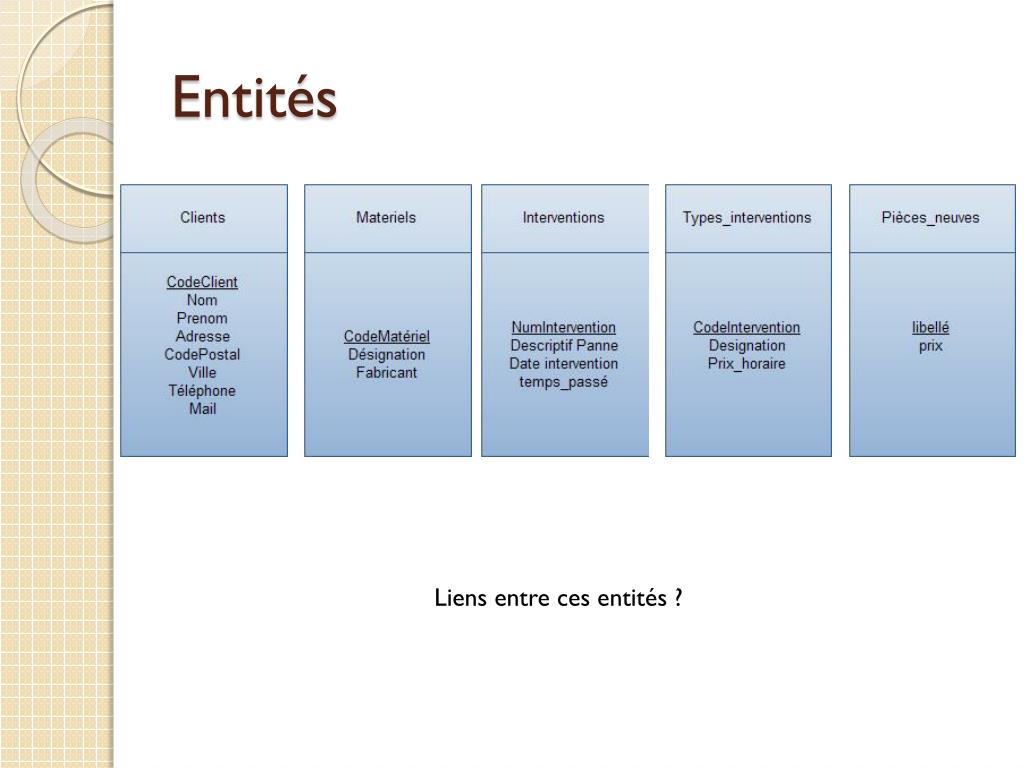

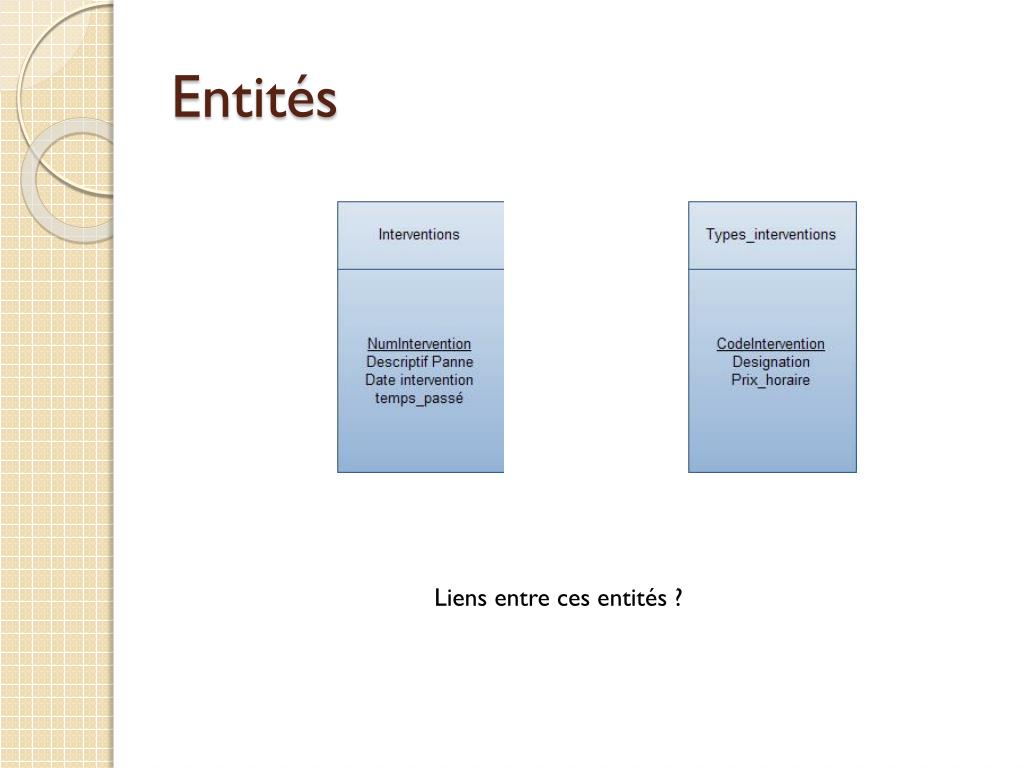

  17. Entités Liens entre ces entités ?

  18. Entités Liens entre ces entités ?

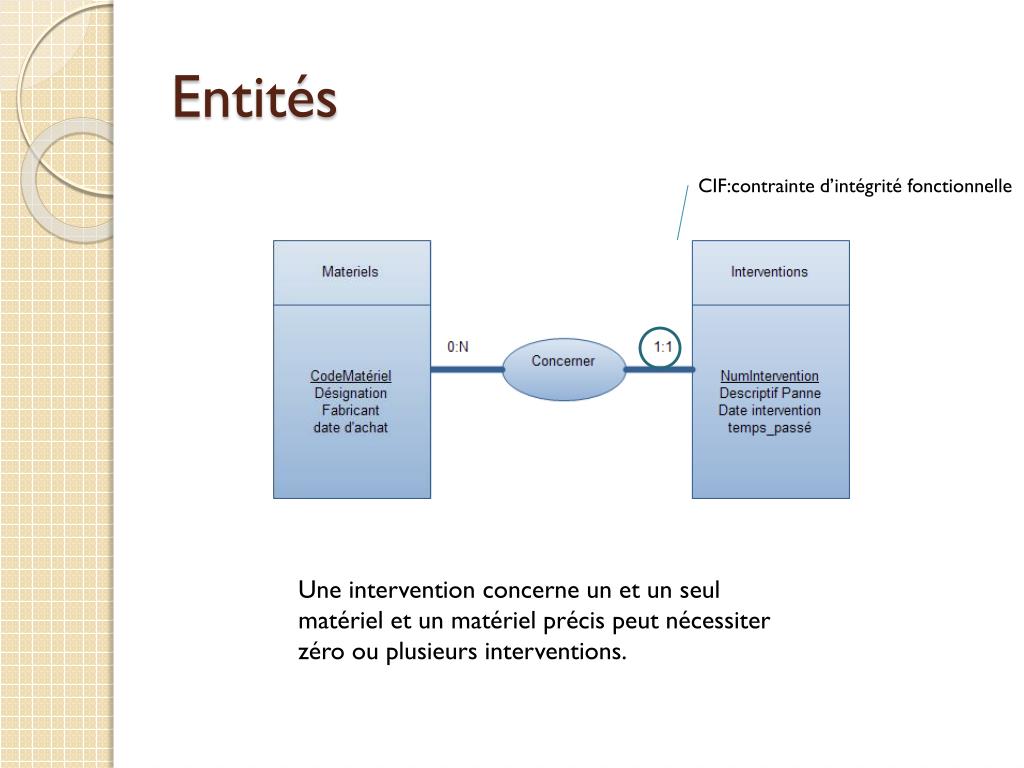

  19. Entités CIF:contrainte d’intégrité fonctionnelle Une intervention concerne un et un seul matériel et un matériel précis peut nécessiter zéro ou plusieurs interventions.

  20. Entités Liens entre ces entités ?

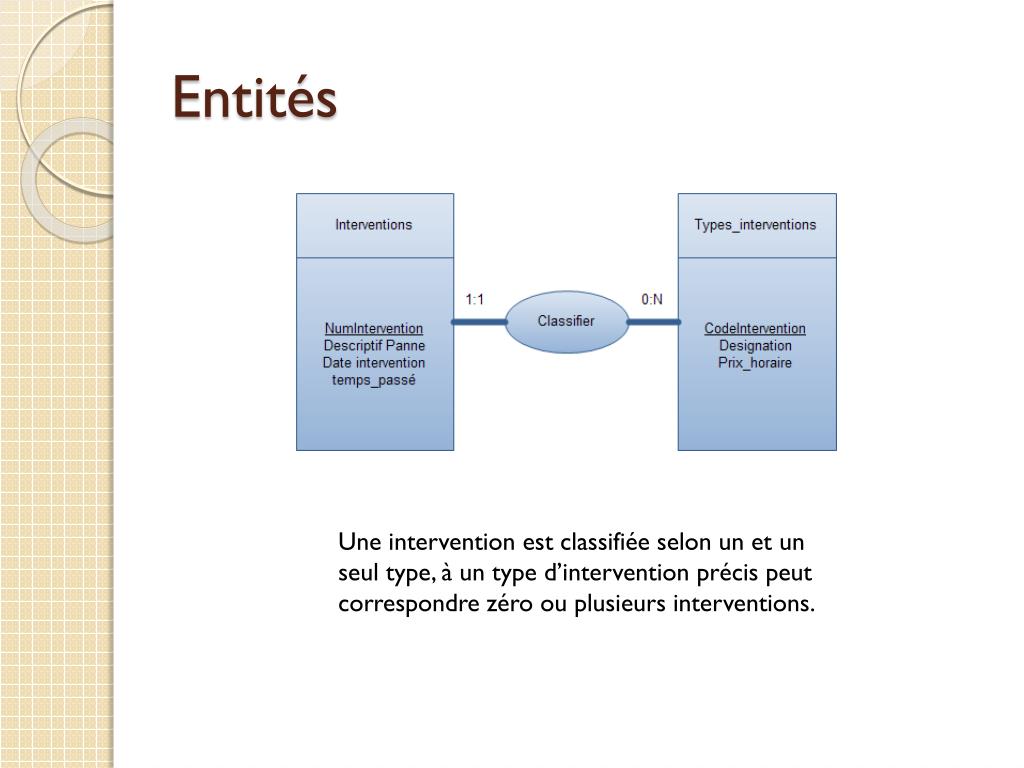

  21. Entités Une intervention est classifiée selon un et un seul type, à un type d’intervention précis peut correspondre zéro ou plusieurs interventions.

  22. Entités

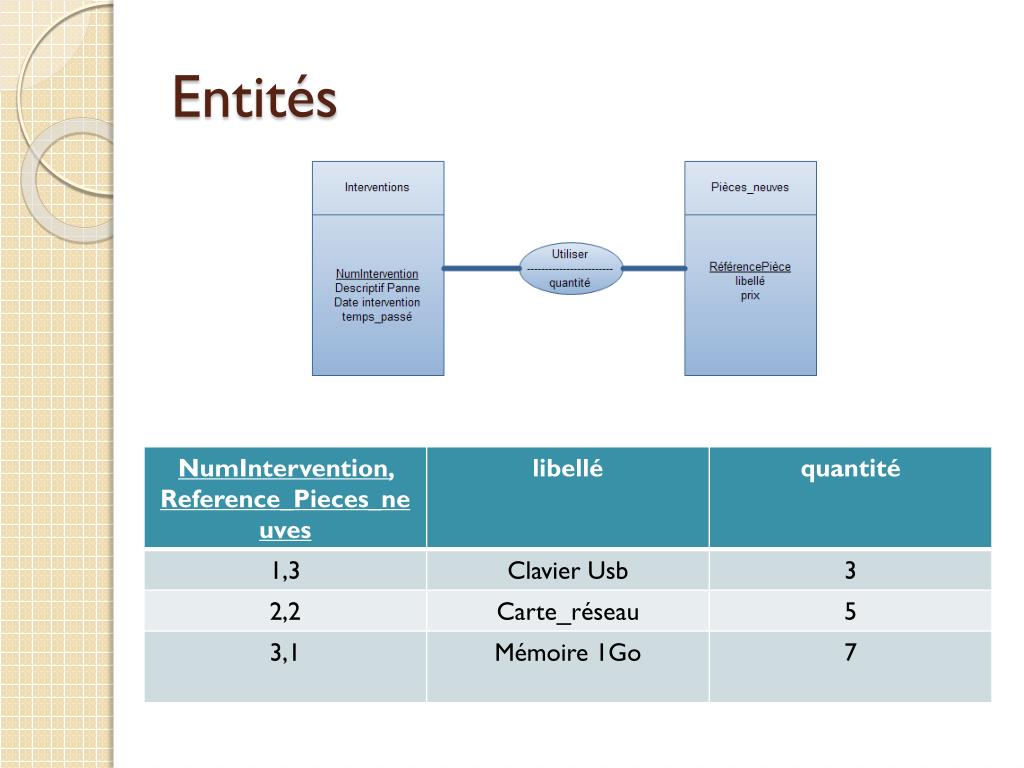

  23. Entités Une pièce détachée peut être utilisée lors d’une intervention dans une quantité précise. DFC : (NumIntervention,ReferencePieces_neuves)  quantité Interprétation : la quantité d’une pièce neuve requise lors d’une intervention est fonction de l’intervention et de la pièce Contrainte d’intégrité multiple

  24. Entités

  25. Entités

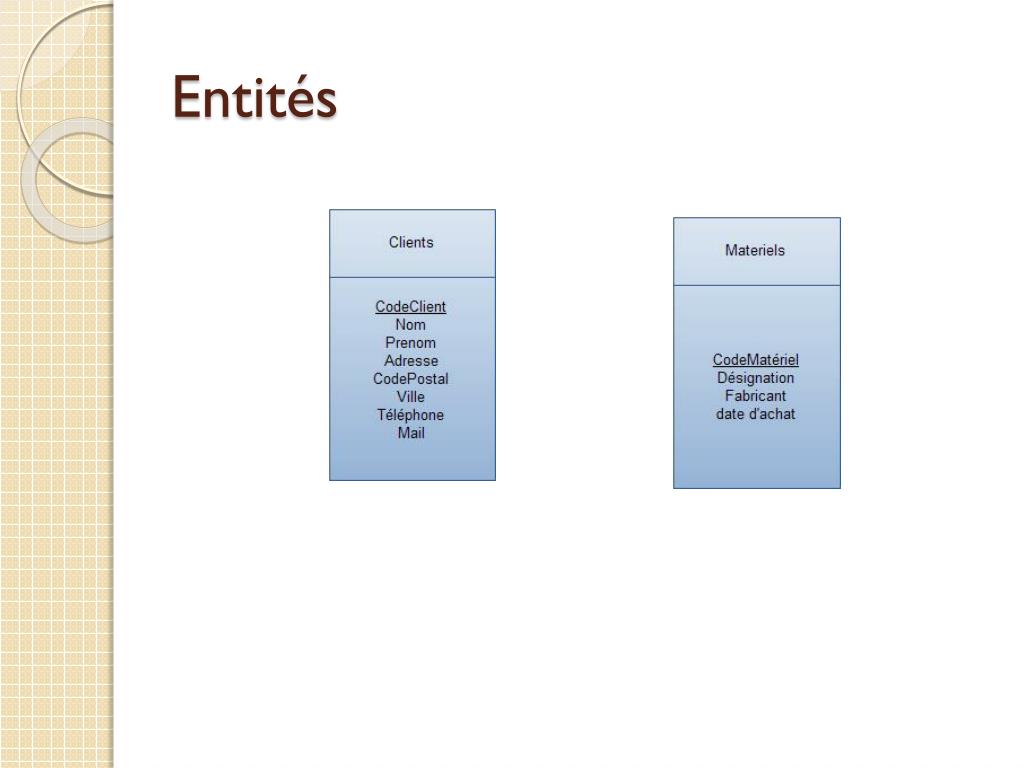

  26. Entités Un client peut posséder un ou plusieurs matériels.

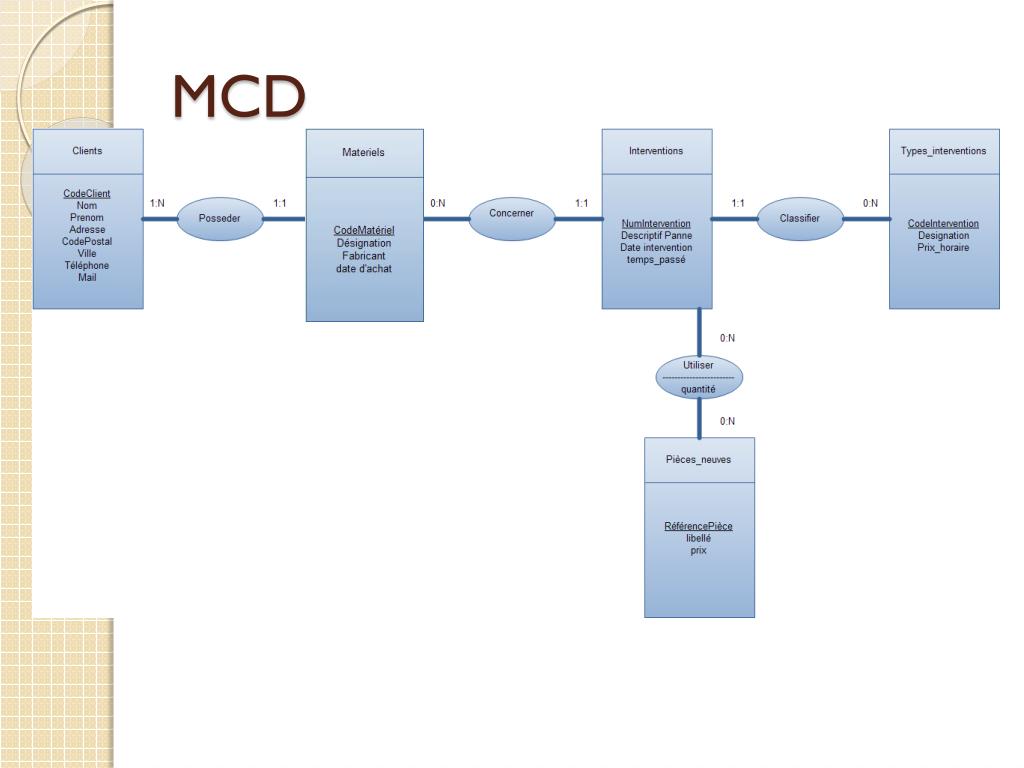

  27. MCD
