1 / 16

Ｔ型量子細線レーザーにおける光学利得のキャリア密度依存性

CREST 研究小川・秋山研合同研究討論会 (@ 阪大 2007.6.26-27). Ｔ型量子細線レーザーにおける光学利得のキャリア密度依存性. 物性研究所 秋山研 吉田正裕. 発表内容. １．研究目的 ２．Ｔ型量子細線の作製法とレーザー試料構造 ３．利得吸収スペクトル測定 ４．光学利得のキャリア密度依存性 ５．まとめと今後の課題. 研究背景と目的. 半導体量子細線レーザー. 理論予測. バンド端状態密度の先鋭化 によるレーザー性能向上 低閾値、高微分利得、特性温度の向上 (80s ~)

jereni
Download Presentation

Ｔ型量子細線レーザーにおける光学利得のキャリア密度依存性

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. CREST研究小川・秋山研合同研究討論会(@阪大 2007.6.26-27) Ｔ型量子細線レーザーにおける光学利得のキャリア密度依存性 物性研究所 秋山研 吉田正裕 発表内容 １．研究目的 ２．Ｔ型量子細線の作製法とレーザー試料構造 ３．利得吸収スペクトル測定 ４．光学利得のキャリア密度依存性 ５．まとめと今後の課題

  2. 研究背景と目的 半導体量子細線レーザー 理論予測 バンド端状態密度の先鋭化によるレーザー性能向上 低閾値、高微分利得、特性温度の向上 (80s ~) 一次元における強いクーロン相互作用 励起子効果の増大、状態密度発散の抑圧(90s ~) しかし、実験的な検証は今だ不十分。 量子細線構造の作製の困難さや大きな構造不均一性により、 研究目的 高品質なＴ型量子細線レーザーの利得吸収スペクトル測定から、 量子細線レーザーにおける光学利得特性（キャリア密度、温度依存性、etc） 量子細線レーザーでの光学利得発現メカニズム 擬一次元電子正孔系高密度状態との関連 を解明する。

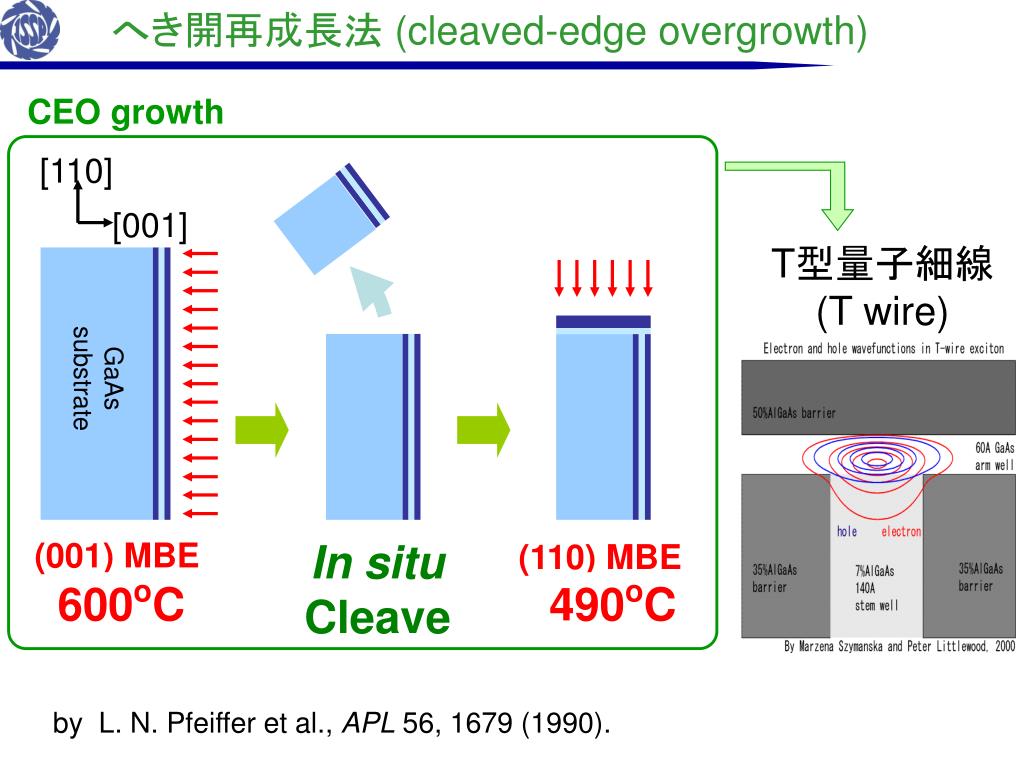

  3. [110] [001] へき開再成長法 (cleaved-edge overgrowth) GaAs substrate (001) MBE Growth In situ Cleave (110) MBE Growth 600oC 490oC CEO growth T型量子細線 (T wire) by L. N. Pfeiffer et al., APL 56, 1679 (1990).

  4. 3周期T型量子細線レーザー試料構造 試料断面構造 レーザー構造 • Ｔ型導波路中に3周期T細線を形成 • キャビティー キャビティー長 : 500μmas cleaved • 光閉じ込め係数 G:G = 1.3 x 10-3

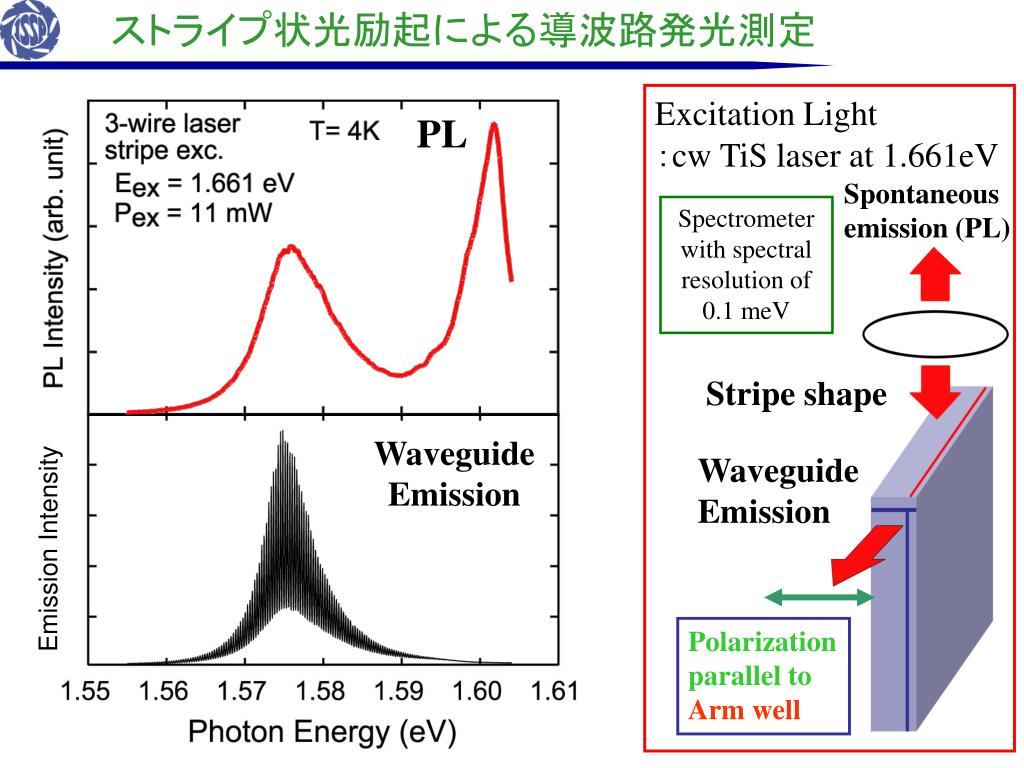

  5. ストライプ状光励起による導波路発光測定 Excitation Light ：cw TiS laser at 1.661eV PL Spontaneousemission (PL) Spectrometer with spectral resolution of 0.1 meV Stripe shape Waveguide Emission WaveguideEmission Emission Intensity Polarizationparallel toArm well

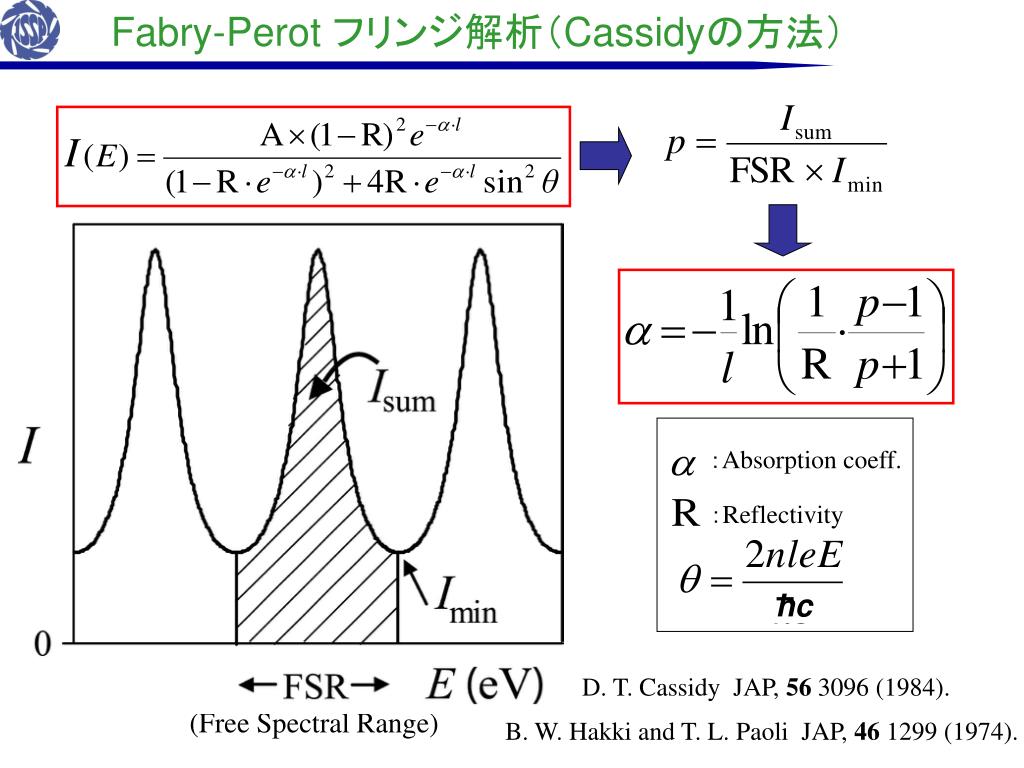

  6. Fabry-Perot フリンジ解析（Cassidyの方法） hc ：Absorption coeff. ：Reflectivity D. T. Cassidy JAP, 56 3096 (1984). (Free Spectral Range) B. W. Hakki and T. L. Paoli JAP, 46 1299 (1974).

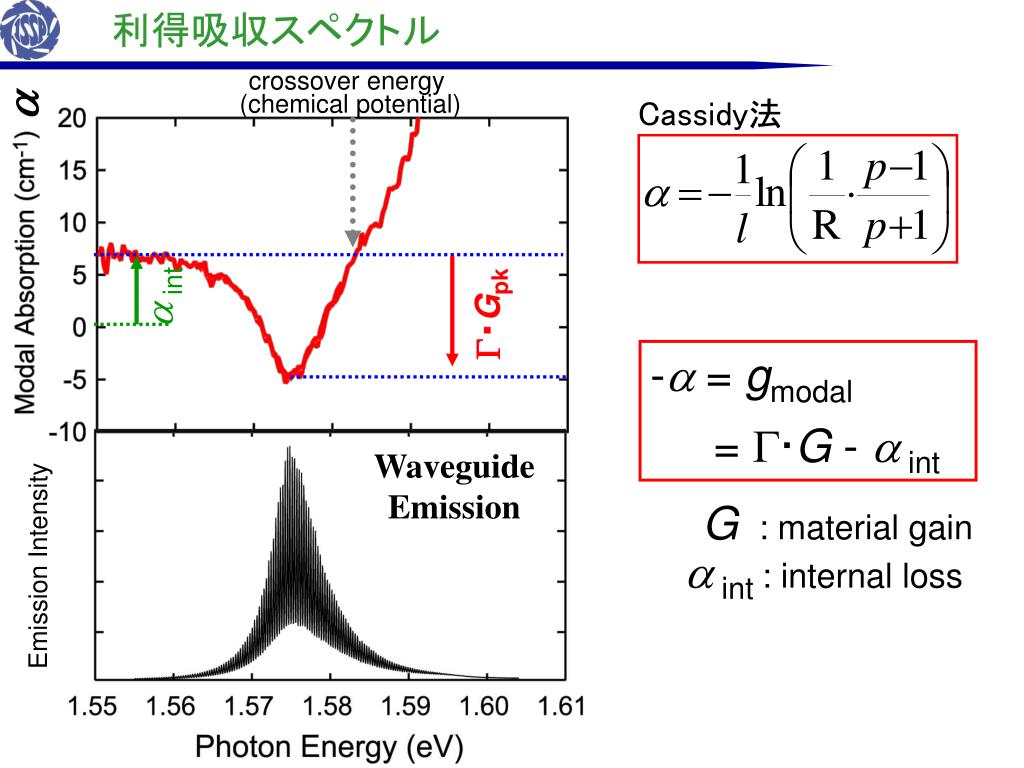

  7. 利得吸収スペクトル crossover energy (chemical potential) a Cassidy法 a int G・Gpk -a = gmodal = G·G - a int Waveguide Emission G : material gain a int : internal loss Emission Intensity

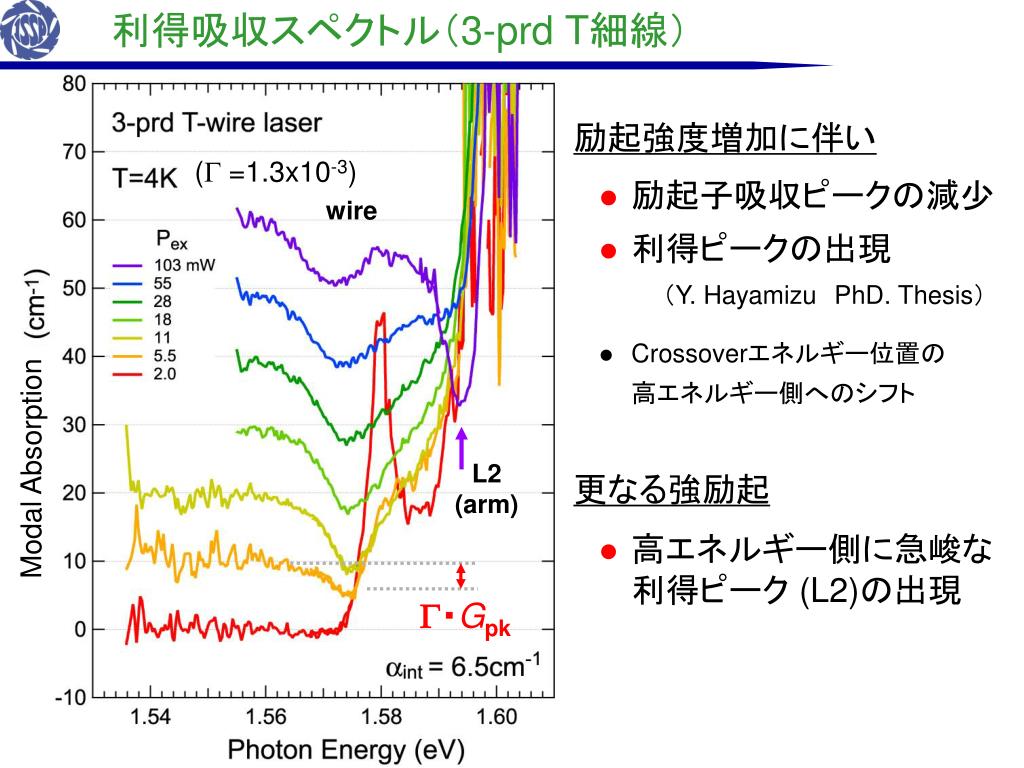

  8. 利得吸収スペクトル（3-prd T細線） 励起強度増加に伴い (G =1.3x10-3) • 励起子吸収ピークの減少 • 利得ピークの出現　 （Y. HayamizuPhD. Thesis） • Crossoverエネルギー位置の高エネルギー側へのシフト wire Modal Absorption L2 (arm) 更なる強励起 • 高エネルギー側に急峻な利得ピーク (L2)の出現 G・Gpk

  9. ピーク利得の励起強度依存性 利得発生： 3 wire laser G = 1.3 x 10-3 • 透明励起強度 ~3 mWで、急激に利得が増加。 強励起： • 励起強度の増加に伴い、ピーク利得は最大値をとり、以降、減少傾向。 • 高温でピーク利得最大値が減少。 G・Gpk 励起光強度　→ キャリア密度 n1Dへの変換 課題：

  10. ピーク利得の化学ポテンシャル依存性 高密度領域： mchem ↑　⇒　Gpk ↓ n1D増加に伴う、 Gpkの抑制 （励起子エネルギー位置から測った利得-吸収クロスオーバー位置）

  11. PL励起強度依存性からのキャリア密度見積もりPL励起強度依存性からのキャリア密度見積もり 3 x105 cm-1 PL強度 ∝ キャリア密度として、 各励起強度でのn1D算出

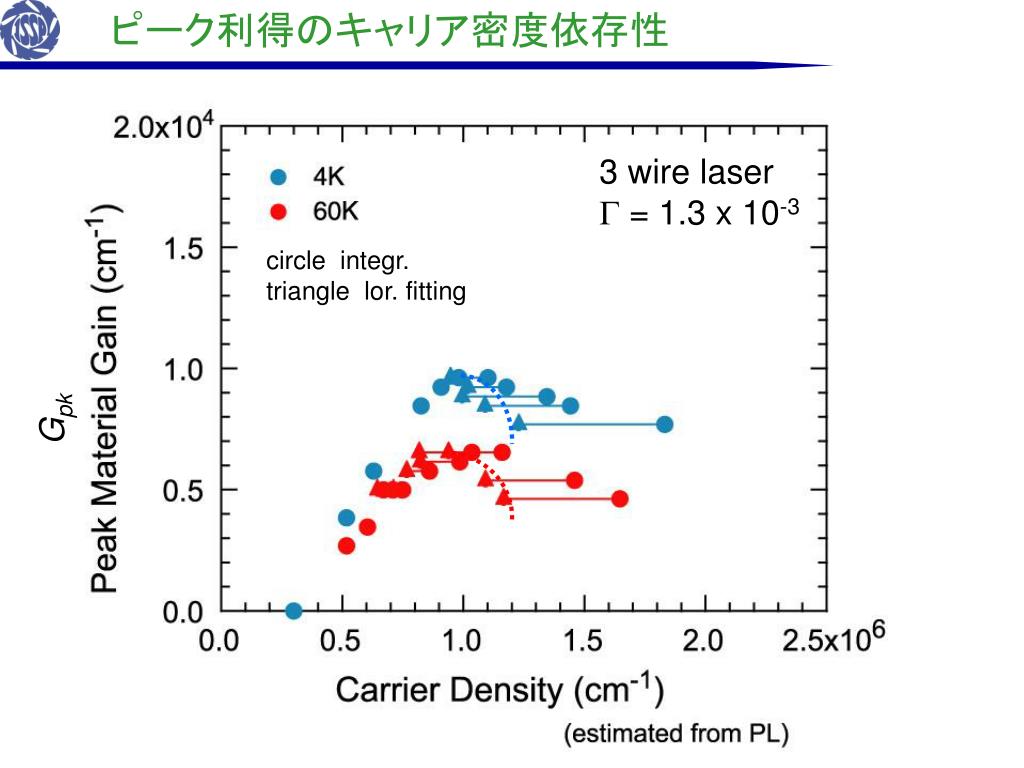

  12. ピーク利得のキャリア密度依存性 3 wire laser G = 1.3 x 10-3 circle integr. triangle lor. fitting Gpk

  13. 光学利得の理論計算との比較 利得理論計算 Hartree-Fock vs free-particle approx. 　　 　（static screening, low temp.) cal. by Dr. Huai (Ogawa Lab.) 14x6nm GaAsT-wire laser • = 0.1E0 (= 0.42meV) gmodal=Γ・Gpk gmodal=13cm-1 Γ=1.3x10-3 （3-prd wire)

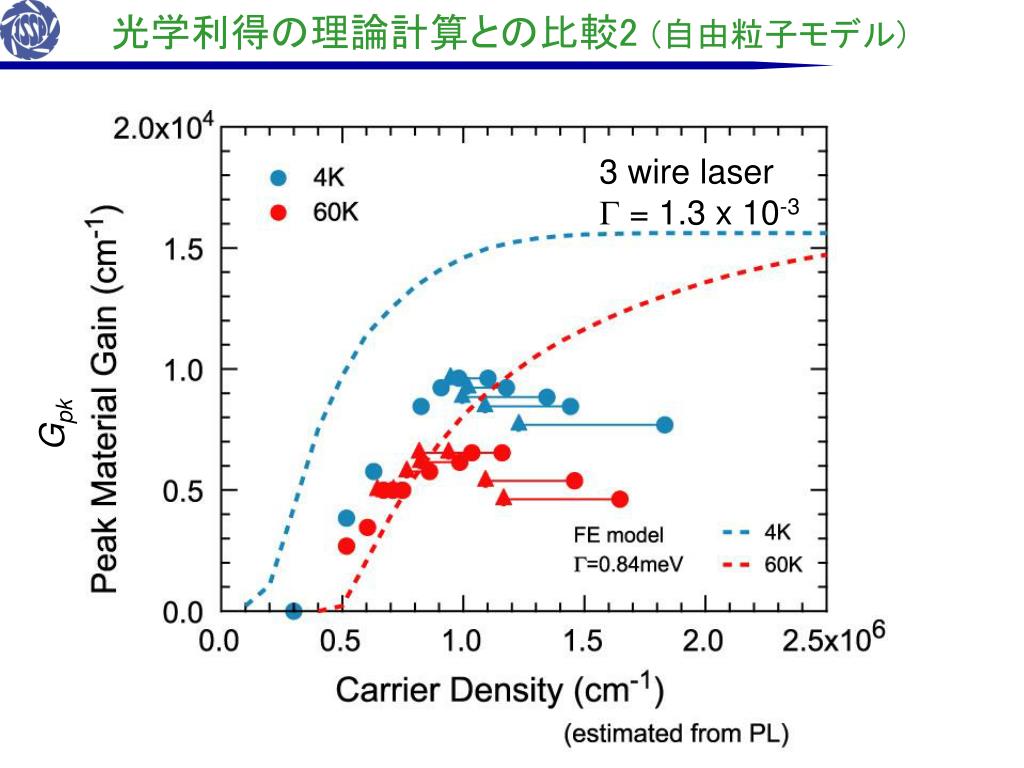

  14. 光学利得の理論計算との比較2 (自由粒子モデル) 3 wire laser G = 1.3 x 10-3 Gpk

  15. まとめと今後の課題 3周期Ｔ型量子細線レーザーにおける利得吸収スペクトルの励起強度依存性を調べた。 • 利得は励起強度につれて小さな透明励起強度(～3mW)から急激に立ち上がる。 • 更なる励起強度の増加に伴い、ピーク利得は最大値をとり、以降は減少していく利得変化を得た。 • 得られた結果は、多体理論から予見されるピーク利得のキャリア密度依存性“ピーク利得の急激な立ち上がりと高密度側での抑制効果”と定性的に一致。 今後の課題 : • キャリア密度n1Dの見積もり精度の向上-- 化学ポテンシャル、ＰＬ強度、積分利得 vs. キャリア密度） • 利得特性の温度依存性（データ整理中）　 • 多体理論による計算結果との定量的な比較を行う。 ピーク利得、スペクトル形状（幅、形） 、微分利得、....

More Related
