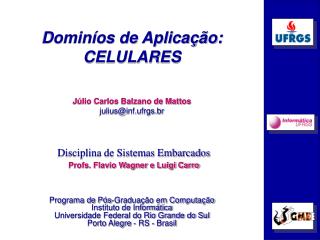

1. Dominíos de Aplicação:CELULARES Júlio Carlos Balzano de Mattos julius@inf.ufrgs.br Disciplina de Sistemas Embarcados Profs. Flavio Wagner e Luigi Carro Programa de Pós-Graduação em Computação Instituto de Informática Universidade Federal do Rio Grande do Sul Porto Alegre - RS - Brasil

2. Introdução • Celulares • Dispositivos sem fio utilizados para comunicação pessoal • Atualmente, não se restringem apenas para comunicação possuem muitas outras funcionalidades • Ex: Câmera Digital, Rádio, MP3 Player, ... • Principais requisitos • Tamanho • Peso • Consumo de potência • Custo

3. Introdução • Exemplo: Nokia 3300 • music features like an MP3 player, stereo FM radio, and a digital recorder

4. Introdução • Exemplo: Nokia 6220 • Integrated Digital Camera, XHTML browser,Multimedia Messaging Services (MMS), Email ...

5. Introdução • Diversos Padrões • GSM • AMPS (Advanced Mobile Phone Service) • TDMA, CDMA, FDMA (acesso múltiplo) • GSM • GSM – Global System for Mobile communication • Introduzido em 1992 (Padrão Europeu) • Vantagem: Utilizar o mesmo aparelho em diversos paises • GSM utiliza 900 MHz e 1800 MHz na Europe e na América utiliza 1900 MHz

6. Display Keypade Control Microprocessor & Memory send Tx Control Power end Speech Coder Digital Processing GMSK Modulator “Mixer” (up- convert) RF Power Amplifier (PA) Band Filter T/R swith To T/R Switch Analog Analog Digital Digital Error protect coding FACCH, SACCH, etc Bit de-interleaving Ecryption Append frame bits Funcionamento GSM • GSM Transmitter (Tx) Microphone

7. PreAmp IF Amplifiers ... Funcionamento GSM • GSM Receiver (Rx) Intermediate Frequency (IF) amplifiers also incorporate filters for 200 KHz bandwith Antena Earphone Band Filter Mixer (down convert) FM Detector Adaptative Equalizer Digital Processing Decoder T/R swith Automatic Gain Control feedback Analog Analog Digital Digital RF pre-amp gain is eletronically ajustable Data bits and “data quality”, for use in Viterbi adaptative equalizer Slot separation Remove frame bits Decryption Bit de-interleaving FACCH, SACCH, etc Error protect decoding

8. PXA800F Processor • PXA800F Celullar Processor • Desenvolvido pela Intel e Analog Devices • Operar em GSM/GPRS (GPRS - General Packet Radio Service) • Alto desempenho • Baixo consumo • Possui a tecnologia: Intel Micro Signal Architecture e Intel On-Chip Flash Memory • Custo: $35 para 10.000 unidades • Tecnologia de fabricação: 0.13 micron

9. PXA800F Processor • Diagrama de Blocos

10. PXA800F Processor • Intel Xscale Core • Alto desempenho, baixo consumo e suporta aplicações intensivas em dados • Freqüência de relógio: 104 - 312 Mhz (ajustável) • Memórias Cache de dados e instruções • 4MB memória flash on-chip • 512 KB de SRAM • Controlador DMA • Suporta diversas interfaces padrões: SIM, UART, USB, Digital Audio Interface, Sony Memory Stick, JTAG, keypad, .... • Controlador de LCD de até 120 x 240 linhas 16-bit color ou escala de cinza

11. PXA800F Processor • Micro Signal Architecture • Executa o porcessamento de sinais na banda GSM/GPRS • Arquitetura Harvard modificada, dual-MAC c/ pipeline • Freqüência de relógio: 104 MHz • Cache de instruções: 64KB • 512 KB de memória flash on-chip • Inclui aceleradores Viterbi e Cipher • Múltiplos modos de sleep e controle de consumo integrado • Suporta diversas interfaces ... • On-chip flash memory • Pode ser colocado um RTOS e uma JVM (inteiros)

12. PXA800F Processor • Outras características • Fornece ferramentas como compilador C/C++ • Mecanismos para controle de consumo de potência (controle interno como externo)

13. PXA800F Processor • Interface Externa

14. Conclusões • Agregação de outras funções nos celulares • Câmera Digital, rádio, GPS, MP3Player, ... • Utilizar além de voz  imagem • Dificuldades para encontrar os requisitos: • Fabricantes de celulares: nenhuma informação • Dificuldade de mensurar • Nenhuma informação sobre a arquitetura interna dos celulares
