slide1

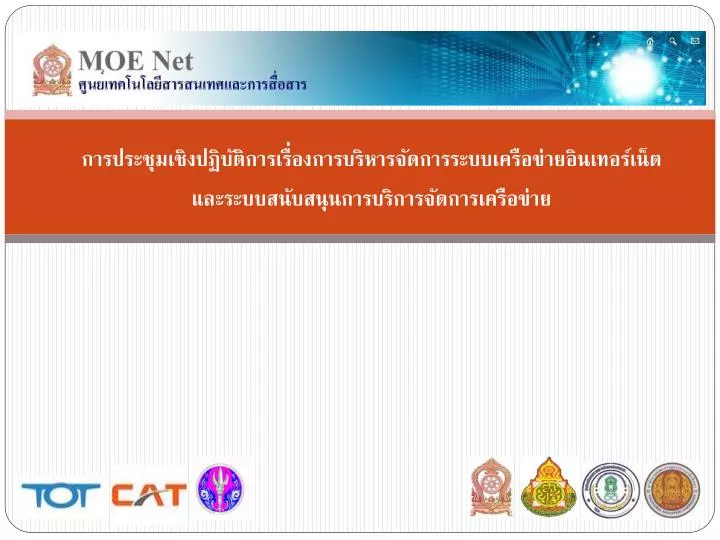

การประชุมเชิงปฏิบัติการเรื่องการบริหารจัดการระบบเครือข่ายอินเทอร์เน็ตการประชุมเชิงปฏิบัติการเรื่องการบริหารจัดการระบบเครือข่ายอินเทอร์เน็ต

และระบบสนับสนุนการบริการจัดการเครือข่าย

slide2
ความเป็นมา

โครงการเครือข่ายอินเตอร์เพื่อการศึกษาของกระทรวงศึกษาธิการ :(MOENet)

จากนโยบายดังกล่าวกระทรวงศึกษาธิการได้เริ่มดำเนินการติดตั้งระบบเครือข่ายอินเทอร์เน็ตให้กับหน่วยงานและสถานศึกษาของกระทรวงศึกษาธิการในโครงการอินเทอร์เน็ตเพื่อการศึกษาของกระทรวงศึกษาธิการ (MOENet) มาตั้งแต่ปีงบประมาณ 2540 ซึ่งมี การติดตั้งให้โรงเรียน รับโอนโรงเรียนจากโครงการ SchoolNetและโครงการ SEMEO เข้ามาสู่โครงการ MOENet

รูปแบบการเชื่อมโยงเครือข่ายระยะเริ่มแรก 3 รูปแบบ คือ

1. สายสัญญาณความเร็วสูง (Leased Line)

2. แบบคู่สายโทรศัพท์ พร้อมอุปกรณ์ IP Shareing (Dial Line)

3. แบบจานดาวเทียม (Satellite)

slide3
ความเป็นมา (ต่อ)

หน่วยงานที่มีการให้บริการเริ่มแรก ประกอบด้วย

- หน่วยงานและสถานศึกษาสังกัด สพฐ.

- หน่วยงานและสถานศึกษาสังกัด สอศ.

- หน่วยงานและสถานศึกษาสังกัด กศน.

- หน่วยงานและสถานศึกษาสังกัดอื่น ๆ คือ กรมศิลปากร มมร. มจร.

กรมพละศึกษา โรงเรียนพระปริยัติธรรม โรงเรียนตำรวจตระเวน

ชายแดน

moenet
เทคโนโลยีระบบเครือข่ายที่ให้บริการของโครงการMOENetเทคโนโลยีระบบเครือข่ายที่ให้บริการของโครงการMOENet

1. ATM Switch

2. IP-VPN/IP-VPDN

3. Frame-Relay

4. Satellite

5. ADSL, DSL

ความเป็นมา (ต่อ)

slide5

โครงข่าย ATM

บริการ VPN

Interworking ระหว่างATM และFR

FR 512 kbps

Physical Port 155 Mbps

MOENet

เขตพื้นที่

ATM Network

ATM

กรุงเทพฯ

FR 512 kbps

FR 512 kbps

เขตพื้นที่

  • Point to Point Connection
  • Guarantee Bandwidth 100%

เขตพื้นที่

ความเป็นมา (ต่อ)

slide6

โครงข่ายIP

  • Transmission System
  • TOT-TNEP
  • TOT-Existing Optical Network
  • Comlink-Optical Network

PLK

AYA

North

CMI

PBI

NMA

LKS

Metro

South

KKM

LTY

North East

SNI

PKG

HYI

KKN

East

CBI

DPT Ring 2.5 Gb/s (10 Gb/s within 2005)

ความเป็นมา (ต่อ)

DPT Ring 622 Mb/s(2.5 Gb/s within 2005 for Regional ring)

slide8

MOENet Network Diagram

ความเป็นมา (ต่อ)

moenet ii distributor1
MOENet II Distributor

กรุงเทพฯ

เชียงใหม่

พิษณุโลก

อุดรธานี

นครราชสีมา

สุราษฏร์ธานี

up speed bandwidth
แผนการปรับเพิ่มความเร็ว (UP Speedbandwidth)
  • สพฐ. - สำนักงานเขตพื้นที่ สพม.สพป. - โรงเรียนสังกัด สพม.สพป.
  • สอศ.- วิทยาลัยเทคนิค , วิทยาลัยอาชีวศึกษา
  • กศน.

- กศน. ตำบล, อำเภอ, จังหวัด, ห้องสมุดประชาชน

  • สำนักบริหารยุทธศาสตร์และบูรณาการการสป.- 12 แห่งทั่วประเทศ
up speed b andwidth
การปรับเพิ่มความเร็ว (UP SpeedBandwidth)
  • Leased Line 2 Mbps เป็น 4 Mbps
  • Leased Line 512 Kbps เป็น 2 Mbps
  • DSL 2 Mbps เป็น 4 Mbps
  • ADSL 2 Mbps เป็น 4 Mbps
  • Satellite 256/512 Kbps เป็น 1 Mbps
nednet
NEdNetโครงการระบบเครือข่ายการศึกษาแห่งชาติNEdNetโครงการระบบเครือข่ายการศึกษาแห่งชาติ
slide17
ความเป็นมา (ต่อ)

UniNet :

ปี 2539 ได้มีการจัดตั้งหน่วยงานกลางเพื่อบริหารจัดการเครือข่ายและพัฒนาโครงการเครือข่ายสารสนเทศเพื่อพัฒนาการศึกษา (UniNet) เชื่อมโยงมหาวิทยาลัยและสถาบัน 24 แห่ง และวิทยาเขตสารสนเทศทุกแห่ง สำหรับจัดการศึกษาและระบบการเรียนการสอนระดับอุดมศึกษาออกไปยังส่วนภูมิภาคในจังหวัดต่างๆ ทั้งในส่วนระบบทรัพยากรเพื่อการเรียนรู้และระบบการเรียนการสอนทางไกลแบบ 2 ทาง ผ่านระบบเครือข่าย เพื่อกระจายโอกาสการเรียนรู้ของนักศึกษาในส่วนภูมิภาคและเพื่อช่วยแก้ปัญหาการขาดแคลนอาจารย์ในต่างจังหวัด

ปัจจุบันมีการเชื่อมโยงกับมหาวิทยาลัย สถาบัน ทั้งภาครัฐและเอกชน วิทยาลัยชุมชน รวมถึง หน่วยงานด้านการศึกษาอื่น ๆ

slide18
ความเป็นมา (ต่อ)

เอกสารประกอบการสัมมนา 21 ม.ค. 54 (NEdNet)

slide19
แผนการดำเนินการของกระทรวงศึกษาธิการแผนการดำเนินการของกระทรวงศึกษาธิการ

กระทรวงศึกษาธิการเริ่มดำเนินการบูรณาการเครือข่ายตั้งแต่ปี 2550 ดังนี้

1. การติดตั้งเครือข่าย

เครือข่ายแกนหลัก : เครือข่ายความเร็วสูงที่เชื่อมต่อกันทั้งประเทศด้วย Fiber Optic มีขนาดช่องทางสื่อสาร 5 Lamda รองรับการสื่อสาร และ application

เครือข่ายระดับจังหวัด : กระจายเครือข่ายลงระดับภาคหรือจังหวัด

เครือข่ายระดับเมืองหรืออำเภอ : กระจายเครือข่ายระดับเมืองหรืออำเภอ

2. ภาระหน้าที่ความรับผิดชอบ

MOENet : ดูแลหน่วยงานและสถานศึกษา (Last mile) และมีช่องทางออก ต่างประเทศผ่านทาง MOENet

UniNet :ดูแล Backbone หลัก และมหาวิทยาลัย สถาบันการศึกษา

และมีช่องทางออกต่างประเทศผ่านทาง UniNet

slide20
การบูรณาการระบบเครือข่ายของกระทรวงศึกษาธิการการบูรณาการระบบเครือข่ายของกระทรวงศึกษาธิการ
slide23
ความต้องการช่องทางการสื่อสารในระบบเครือข่ายความต้องการช่องทางการสื่อสารในระบบเครือข่าย
2553 2555
การดำเนินการติดตั้งสื่ออินเทอร์เน็ตความเร็วสูงปี 2553-2555

ปีงบประมาณ 2553-2555 (ส่วนของ UniNet) ดำเนินการ

slide25
การดำเนินการติดตั้งสื่ออินเทอร์เน็ต (ต่อ)

ส่วนของ MOENetจะดำเนินการแล้วเสร็จภายในปีงบประมาณ 2555-2556

สพฐ. :-

1. ติดตั้งระบบแบบ IP VPN ความเร็ว 4-10 Mbps ประมาณ 7,000 แห่ง

2. ติดตั้งระบบแบบ ADSL ความเร็ว 4 Mbps ประมาณ 8,000 แห่ง

3. ติดตั้งแบบเครือข่ายไร้สาย ความเร็ว 2 Mbps ประมาณ 15,000 แห่ง

กศน. :- ติดตั้งระบบ ADSL และเครือข่ายไร้สาย ประมาณ 5,000 แห่ง

การดำเนินการติดตั้งระบบสื่ออินเทอร์เน็ตของกระทรวงศึกษาธิการ

เครือข่าย NedNet (MOENetและ UniNet) เป็นการดำเนินการโดยมีแผนแม่บท

เทคโนโลยีสารสนเทศและการสื่อสารเพื่อการศึกษากระทรวงศึกษาธิการ ปี

2554-2556 รองรับการดำเนินงานดังกล่าว

slide26

ระบบสนับสนุนการบริหารจัดการเครือข่ายระบบสนับสนุนการบริหารจัดการเครือข่าย

slide27
ระบบสนับสนุนการบริหารจัดการเครือข่ายระบบสนับสนุนการบริหารจัดการเครือข่าย

OmniVista

Wireless Controller

slide30
ระบบสนับสนุนการบริหารจัดการเครือข่าย (ต่อ)

sFlowตรวจจับสถานะการใช้งานภายใน

slide32
ระบบสนับสนุนการบริหารจัดการเครือข่าย (ต่อ)

PRTG Core-MOE Internet

PRTG โรงเรียนปลายทาง

slide33
ระบบสนับสนุนการบริหารจัดการเครือข่าย (ต่อ)

NetFlowตรวจจับสถานะการใช้งานภายนอก

slide34
ระบบสนับสนุนการบริหารจัดการเครือข่าย (ต่อ)

ระบบตรวจรับสื่ออินเตอร์เน็ต

slide36
การให้บริการผ่านเครือข่ายการให้บริการผ่านเครือข่าย

- GFMIS : หน่วยงานและสถานศึกษาที่ใช้ระบบ เช่น สำนักงานเขตพื้นที่

การศึกษา สถานศึกษา และมหาวิทยาลัย

- Video Conference

- สพป. จำนวน 185 เขต

- สพม. จำนวน 42 เขต

- สบย. 12 เขต

- บทเรียน On-line (e-Learning)

- Video Ondemand

- Tele-conference

ฯลฯ

slide37

เครือข่าย MOENetสำนักงานปลัดกระทรงศึกษาธิการ (สป.ศธ.)เครือข่าย UNINetสำนักงานคณะกรรมการการอุดมศึกษา (สกอ.)เครือข่าย GFMIS กระทรวงการคลังเครือข่าย GIN กระทรวงเทคโนโลยีสารสนเทศและการสื่อสาร

slide39

ขอบคุณครับ
