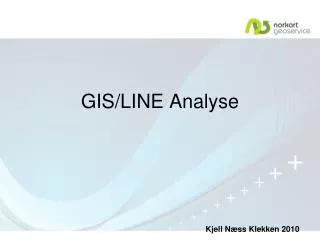

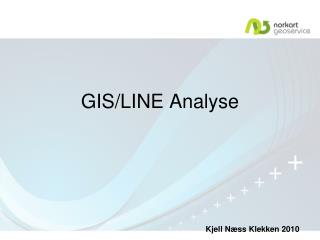

  1. GIS/LINE Analyse Kjell Næss Klekken 2010

  2. Formål • Svare på hva GIS analyse er • Bruksområder • Kjenne begrensninger • Kjenne brukergrensesnitt

  3. Hva kan GIS/LINE Analyse brukes til? • Lese og sammenstille Quadri baser og tabelldata fra alle typer databaser • Filtrere, geo-referere, analysere, markere • Resultat kan presenteres på kart, lagres til MS Excel eller skrives ned i en ny Quadri-base.

  4. Definisjon • Analyseverktøy skal gi mulighet for å søke, klippe, koble, kombinere, manipulere og analysere dataene for å få ut mer informasjon. (UMB) • Funksjoner • Spørringer/utvalg på tabelldata • Spørringer/utvalg på geografiske data • Koble datasett og opprette nye • Presentere resultater

  5. ActiveX Brukergrupper GIS-spesialist Definerer analysene Har detaljkunnskap om alle involverte datasett Bruker GIS/LINE Analyse Analysebrukerne Ingen forkunnskaper nødvendig Bruker GIS/LINE, KomTek eller annet

  6. Hva er GIS-analyse?Dette kan besvares: • Hvor er objekt A? (koordinater) • Hvor er A i forhold til B? (avstand, overlay) • Hvor mange A’ere finnes i nærheten av B? (buffere) • Hvor mange A’ere finnes innenfor en sone bestemt av objekt B? (overlay, aggregering/summering) • Hva er korteste veien mellom A og B? • Hvilke endringer har skjedd i perioden? Hvor stor er den?

  7. Forutsetninger • Inngående kunnskap om strukturen og innholdet i dataene som skal brukes (objektkatalog) • Forståelse av analysemetoder og analyseresultat • Håndtere SQL språk for uthenting av informasjon fra relasjonsdatabaser (Kan defineres av konsulenter) • Datakvalitet: ”Crap in, crap out”

  8. Hvordan få hjelp? • Hjelpefiler, filmer • Dokumentasjon • Forum • Support • Norkart konsulenter

  9. DEL 2Oppbygging av GIS/LINE Analyse

  10. Installasjon: Hva skal til? • GIS/LINE 4.1 • Installer GIS/LINE Analyse • Applikasjonsbygger: Bygge en applikasjon som inkluderer Analyse og Datakobling. • Lisens: To lisenser finnes, en for definering av analyser og en for kjøring. Versjon 1 er lisensfri, men kan begrense funksjonalitet med en bruker-lisens. • Start GIS/LINE, aktiver analyse med VISNING

  11. Maskinvarekrav • Analyse operasjoner er minne og CPU intensivt.. • Resultater lagres ikke ned på disk før brukeren ber om det.. Vi anbefaler: • 1024Mb minne – helst mer! • 2.8 Ghz prosessor (eller tilsvarende) • Skjermoppløsning på 1024 x 768, helst mer

  12. Datakilder • Quadri baser • Tabell data via ODBC eller OLE DB tjenester. Excel, Access, SQL Server, Oracle etc. • Støtte for SOSI og QMS kommer…

  13. Analysebygger STEG 3 STEG 5 STEG 1 STEG 2 STEG 4 VISNING

  14. Oppsummeringsteg • Analysen bygges opp ved hjelp av mindre steg som utføres i rekkefølge helt til ønsket resultat(er) er oppnådd. • Hvert enkelt steg må defineres med datakilde, betingelser for lesing av data fra datakilde og avhengigheter til andre steg. • Steg kan kobles sammen • Ingen begrensing på antall steg

  15. Hvordan lagres en analyse? • Hver enkelt analyse lagres som en xml-fil som inneholder alle steg i analysen. • Presentasjoner for analysen lagres også ned i XML-filer (.gxu og .gxt filer). • Navnene til disse filene vil starte med analysenavnet slik at de kan sorteres på navn. • Kopiering/flytting av en analyse utføres ved å kopiere alle disse filene til ønsket område.

  16. Definer formel

  17. Definer presentasjon

  18. Oppsummering resultater • Resultat blir vist i tabell(er) og evt. i kartet • Tabell: Her kan formler legges inn eller tabellen kan sendes til MS Excel. • Kart: Resultat kan presenteres i en farge, spesifisert med verdier eller intervall. Kan også skrives til en Quadri base for fysisk lagring.

  19. DEL 2Analysebygger

  20. Analysebygger • Selve nervesenteret i GIS/LINE Analyse, det er her analysene settes opp • Inneholder veileder for nye steg, analyse metoder, datakilder men styres for det meste fra høyreklikk meny • Kjøres gjerne i eget vindu under selve oppbyggingen av analysen, deretter kan den styres fra ramma under kartet

  21. Eksempel: Nytt SQL steg

  22. Veileder for nytt steg

  23. Datakilde for SQL steg

  24. Definere SQL spørring

  25. SQL steg ferdig definert

  26. Kjøring av steg

  27. Utfall av steg

  28. Tolking av logg

  29. KartkoblingNytt eksempel: 6-åringer i Bærum

  30. Definere kartkoblingType kobling, og hvilken kartbase som skal benyttes

  31. Definere kartkobling (2)Sammenstille data fra database for å koble til objektkode

  32. Enkel presentasjon

  33. Oppgave 2a og 2b SQL datakilde med befolkningsdata for Bærum Koble til kart (geo-referer) Presenter

  34. Steg med Quadri-baser

  35. Velg analysemetode

  36. Definer betingelser

  37. Kjør steg fra høyre-klikk

  38. Definer geografisk område

  39. Rediger presentasjon

  40. Definer presentasjonEksempel med interval, areal som variabel

  41. ?

  42. DEL 4Metoder for geografiske analyser

  43. Metoder • Kobling av steg • Helt innenfor, utenfor osv • Bearbeiding (buffer, slå sammen) • Snitt (m/valg av egenskaper) • Union

  44. Utvalg: Innenfor, utenfor osv • Sammenligning av to Quadri-steg • Utgangssteget må inneholde en flate-base, det andre kan være flater, linjer eller punkt • Du kan velge hvilke egenskaper du vil ha med over i resultatdatasettet

  45. Helt innenfor

  46. Helt eller delvis innenfor

  47. Helt utenfor

  48. Helt eller delvis utenfor
