Intégrité du signal. Sonde à connecter E2678A. E2678A Accessoire à connecter. Sonde à connecter sur point de test PCB fine pitch ou sur résistances à souder. Fourni avec des résistances axiale 82Ohms (01130-81506) haute bande-passante.

ivana-zamora
Download Presentation

Intégrité du signal

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

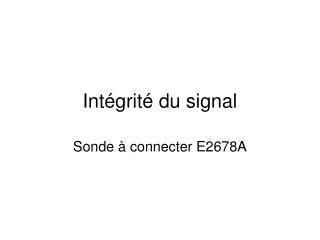

  1. Intégrité du signal Sonde à connecter E2678A

  2. E2678A Accessoire à connecter • Sonde à connecter sur point de test PCB fine pitch ou sur résistances à souder. • Fourni avec des résistances axiale 82Ohms (01130-81506) haute bande-passante. • Fourni avec adaptateur d’entraxe(01130-63201) adapté au pas de 2.54mm • Bande-Passante de l’ensemble >10GHz

  3. Comportement Fréquentiel Effet de charge minimal sur votre signal Bonne Fidélité jusqu’à 10GHz

  4. Effet de charge et fidélité Effet de charge sur un front rapide: Générateur d’impulsion:~200mV de swingfront de 37ps en 20%-80% Fig1: Le signal rouge est le signal non chargé, le signal bleu est le signal chargé par la présence de la sonde E2678A et des résistances de 82Ohms Fig2: Le signal rouge est le signal réel d’entrée de la sonde (équivalent au signal Bleu de la Fig1) Le signal bleu est la sortie de la sonde 1169A avec la sonde a connecter E2678A. Fig 1 Echelles:Amplitude:100mv/divBase de temps 200ps/div Fig 2
