  1. Курсовой проект по дисциплине ДЕТАЛИ МАШИН Редуктор цилиндрическо - червячный Подготовил студент группы ИМмм-11-1 Журавель Алексей Юрьевич

  2. Исходные данные Зубья первой пары – косые; Зубья второй пары – эвольвентные; Крутящий момент на выходном валу– 450 Нм; Редуктор предназначен для уменьшения частоты вращения и увеличения вращательного момента. Частота вращения выходного вала – 100 мин-1 Синхронная частота вращения вала – 3000 мин-1 Ресурс зубчатых пар - 16 тис. часов

  3. Быстроходная ступень – цилиндрическая Тихоходная ступень - червячная • Преимущества: • - большие передаточные числа, при • малых габаритах; • низкий шум при работе; Компоновка Недостатки: - низкий КПД; - большое выделение тепла; - большие потери мощности.

  4. Этапы расчета • Выбор приводного электродвигателя; • Определение и разбивка передаточных отношений ступеней; • Расчет червячной передачи; • Расчет цилиндрической зубчатой передачи; • Выбор подшипников и построение сборок трехмерных моделей валов • Проверочный расчет валов • Проверочный расчет шпоночных соединений • Проверочный расчет подшипников • Построение корпусных деталей редуктора • Создание чертежей

  5. Выбор приводного электродвигателя Мощность двигателя в киловаттах определяют по формуле где Т2р – крутящий момент на выходном валу, Нмм – общий КПД привода

  6. Определение и разбивка передаточных отношений ступеней • асинхронная частота • вращения входного вала • частота вращения • выходного вала - общее передаточное число редуктора принимаем - передаточные числа быстроходной и тихоходной ступеней

  7. Расчет червячной передачи u=9,6 а=140 мм b1=122 мм b2=44,22 мм m= 6 мм q = 9 γ=23,962 Pz1=75,36 z1=4 z2=38 d1=54 мм dw1=46,008 мм da1=64,66 мм df1=39,6 мм d2=228 мм da2=238,008 мм daM2=244,008 мм df2=211,008 мм

  8. Расчет цилиндрической зубчатой передачи u=3 а = 90 мм b1=42 мм b2 = 36 мм m=1,6мм β =9° z1=28 z2=83 d1=45,35844 мм d2=134,64156 мм da1=46,46244 мм da2=139,93756 мм df1=39,26244 мм df2=132,73756 мм

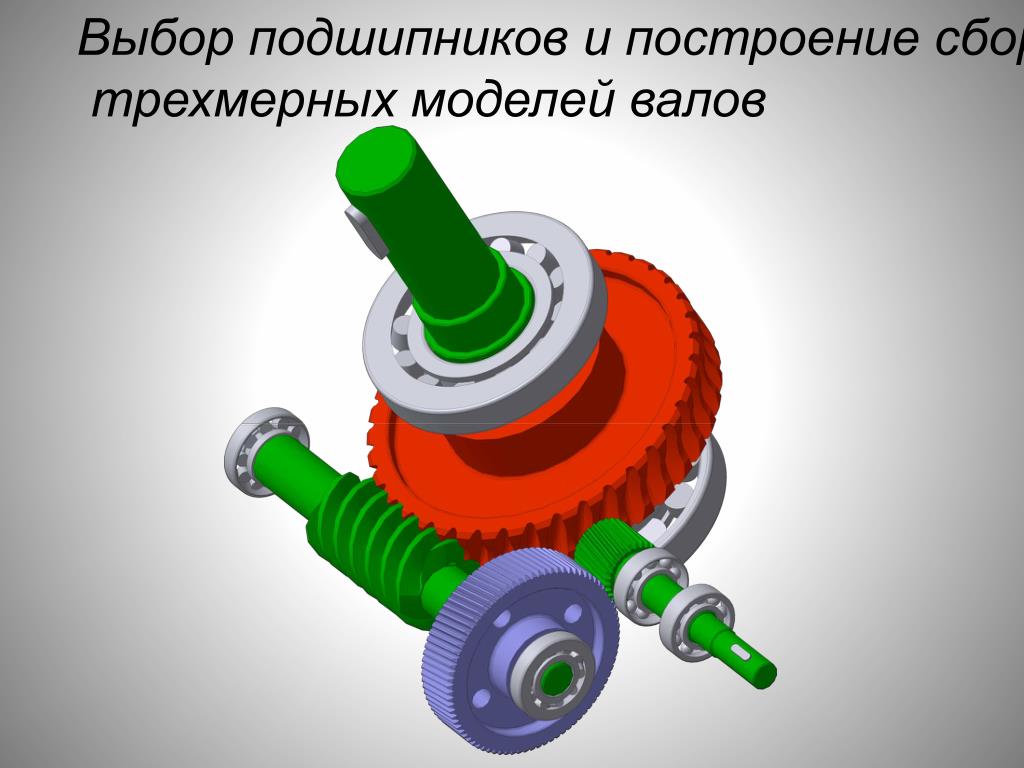

  9. Выбор подшипников и построение сборок трехмерных моделей валов

  10. Проверочный расчет валов Определение диаметра вала в опасных сечениях

  11. Проверочный расчет шпоночных соединений , Проверка шпонки на смятие – допускаемое напряжение смятия, МПа. На срез шпонку проверяем по формуле – допускаемое напряжение на срез шпонки, МПа.

  12. Проверочный расчет подшипников Номинальная долговечность (ресурс) более нагруженного подшипника, в часах

  13. Построение корпусных деталей редуктора Корпус Крышка корпуса

  14. Спасибо за внимание!
