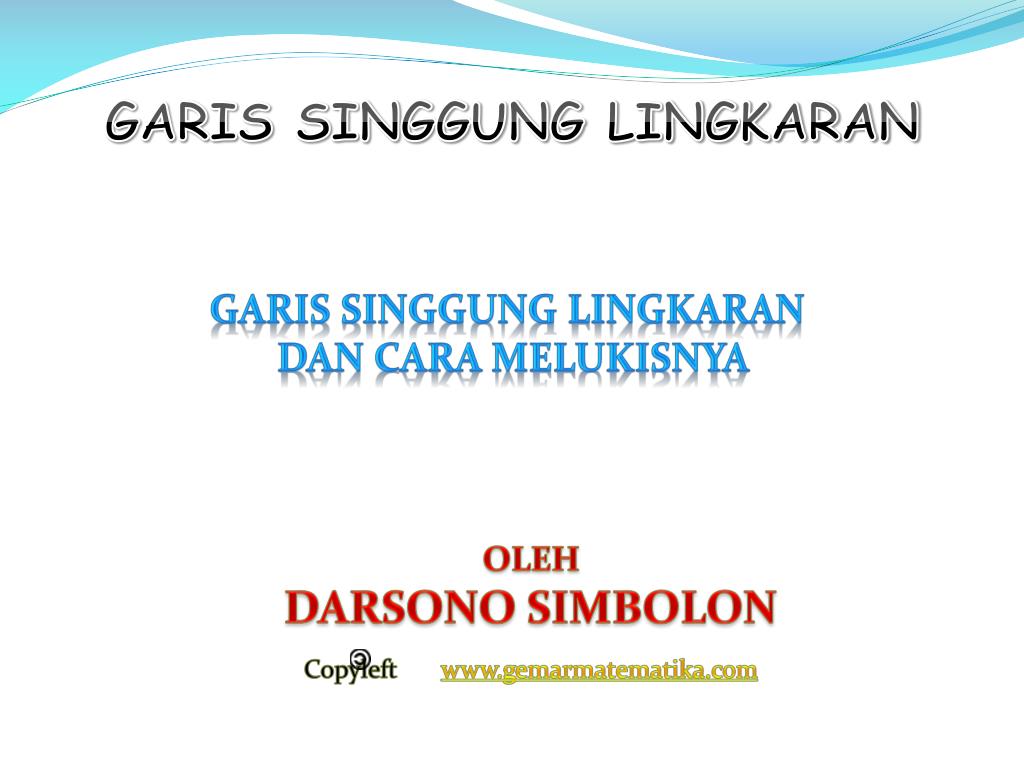

  1. GARIS SINGGUNG LINGKARAN GARIS SINGGUNG LINGKARAN DAN CARA MELUKISNYA OLEH DARSONO SIMBOLON Copyleftwww.gemarmatematika.com

  2. Kompetensi Dasar Menghitung Panjang Garis Singgung Persekutuan Dua Lingkaran

  3. Indikator Pembelajaran • Menentukan Sifat sudut yang dibentuk oleh garis yang melalui titik pusat dan garis singgung lingkaran, • Mengenali bahwa melalui satu titik pada lingkaran hanya dapat dibuat satu garis singgung pada lingkaran tersebut, • Melukis dan menghitung panjang garis singgung yang di tarik dari sebuah titik di luar lingkaran, • Membuat dan menggambar dua garis singgung lingkaran yang melalui satu titik di luar lingkaran, • Melukis dan menghitung panjang garis singgung persekutuan dalam dan garis singgung persekutuan luar dua lingkaran, • Menghitung panjang sabuk lilitan minimal yang menghubungkan beberapa lingkaran dengan rumus.

  4. PENGERTIAN GARIS SINGGUNG LINGKARAN POSISI GARIS TERHADAP LINGKARAN Perhatikan gambar berikut ini! • Garis f memotong lingkaran di 2 titik yaitu A dan B dan tegak lurus garis i. • Garis g memotong lingkaran di 1 titik yaitu titik C dan tegak lurus garis i. Garis g ini dikatakan menyinggung lingkaran di titik C. • Garis h tidak memotong lingkaran B i C O A g f h Jadi, garis singgung lingkaran adalah garis yang memotong lingkaran di satu titik dan berpotongan tegak lurus dengan jari-jari di titik singgungnya.

  5. MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Pada Lingkaran Perhatikan lingkaran di samping! Untuk menggambar garis singgung lingkaran yang melalui titik A, caranya sebagai berikut. A O

  6. MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Pada Lingkaran a. Lukis garis OA dan perpanjangannya D b. Lukis busur lingkaran yang berpusat di titik A sehingga memotong garis OA, misal di titik B dan C B C A O c. Lukis busur lingkaran yang berpusat di titik B dan C sehingga saling berpotongan di titik D dan E E d. Hubungkan titik D dan E. Garis DE merupakan garis singgung lingkaran di titik A. Melalui satu titik pada lingkaran hanya dapat dibuat satu garis singgung pada lingkaran tersebut

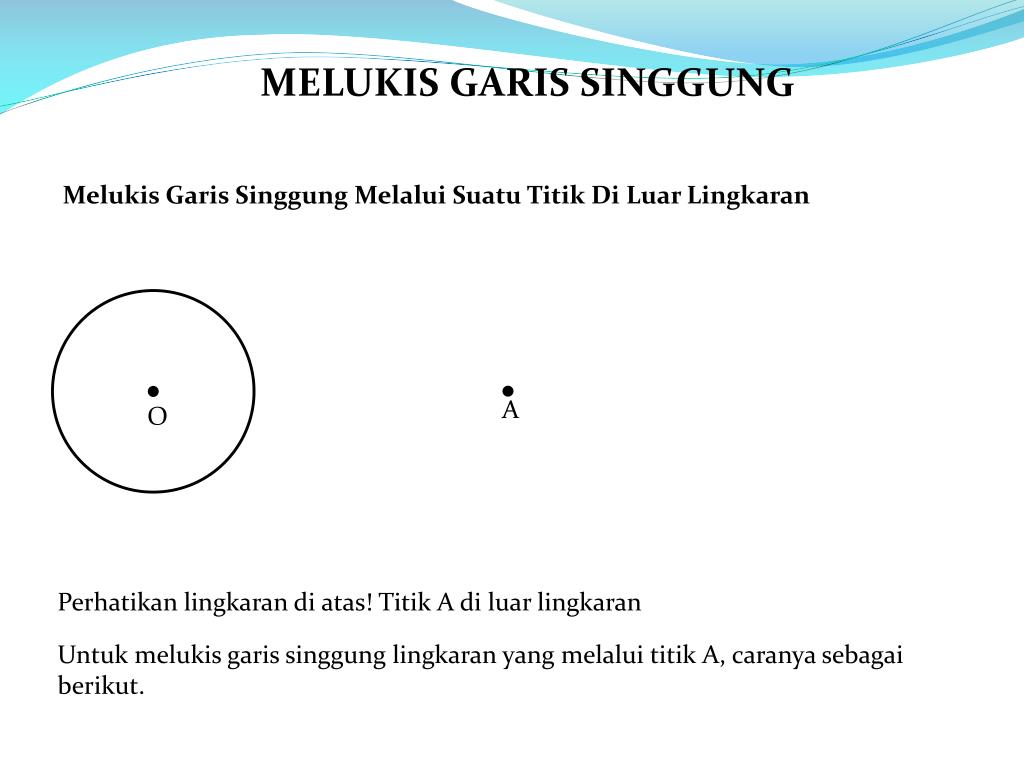

  7. MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Di Luar Lingkaran A O Perhatikan lingkaran di atas! Titik A di luar lingkaran Untuk melukis garis singgung lingkaran yang melalui titik A, caranya sebagai berikut.

  8. MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Di Luar Lingkaran B A O C a. Hubungkan titik O dan titik A b. Lukis busur lingkaran yang berpusat di titik O dan A sehingga saling berpotongan di titik B dan C

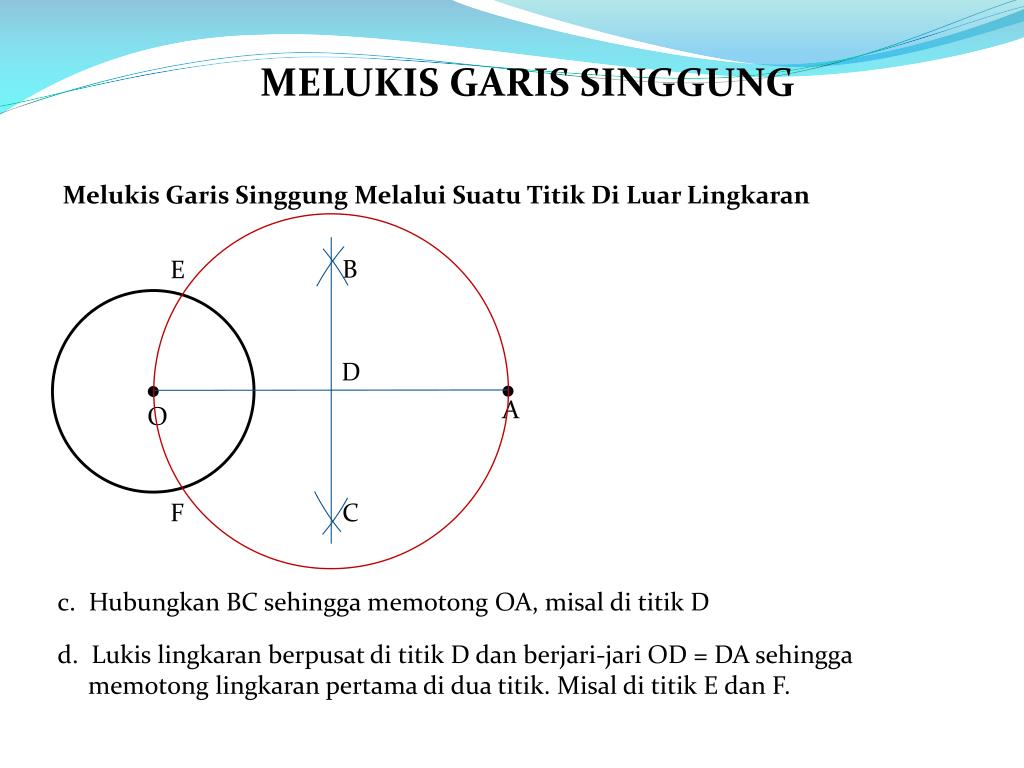

  9. MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Di Luar Lingkaran B E D A O F C c. Hubungkan BC sehingga memotong OA, misal di titik D d. Lukis lingkaran berpusat di titik D dan berjari-jari OD = DA sehingga memotong lingkaran pertama di dua titik. Misal di titik E dan F.

  10. MELUKIS GARIS SINGGUNG Melukis Garis Singgung Melalui Suatu Titik Di Luar Lingkaran B E D A O F C e. Hubungkan titik A dengan titik E dan titik A dengan titik F. Garis AE dan EF merupakan dua garis singgung lingkaran melalui titik A di luar lingkaran. Melalui satu titik di luar lingkaran dapat dibuat dua garis singgung pada lingkaran tersebut

  11. PANJANG GARIS SINGGUNG Panjang Garis Singgung Melalui Suatu Titik Di Luar Lingkaran B O A C Dua garis singgung lingkaran yang melalui titik di luar lingkaran dan dua jari-jari yang melalui titik singgung dari kedua garis singgung tersebut membentuk bangun layangl-ayang. Layang-layang yang terbentuk dari dua garis singgung lingkaran dan dua jari-jari yang melalui titik singgung dari kedua garis singgung tersebut disebut layang-layang garis singgung.

  12. • O A B Contoh Soal Pada gambar di bawah, garis AB merupakan garis singgung. Panjang OA = 13 cm dan jari-jari OB = 5 cm. Hitunglah panjang garis singgung AB.

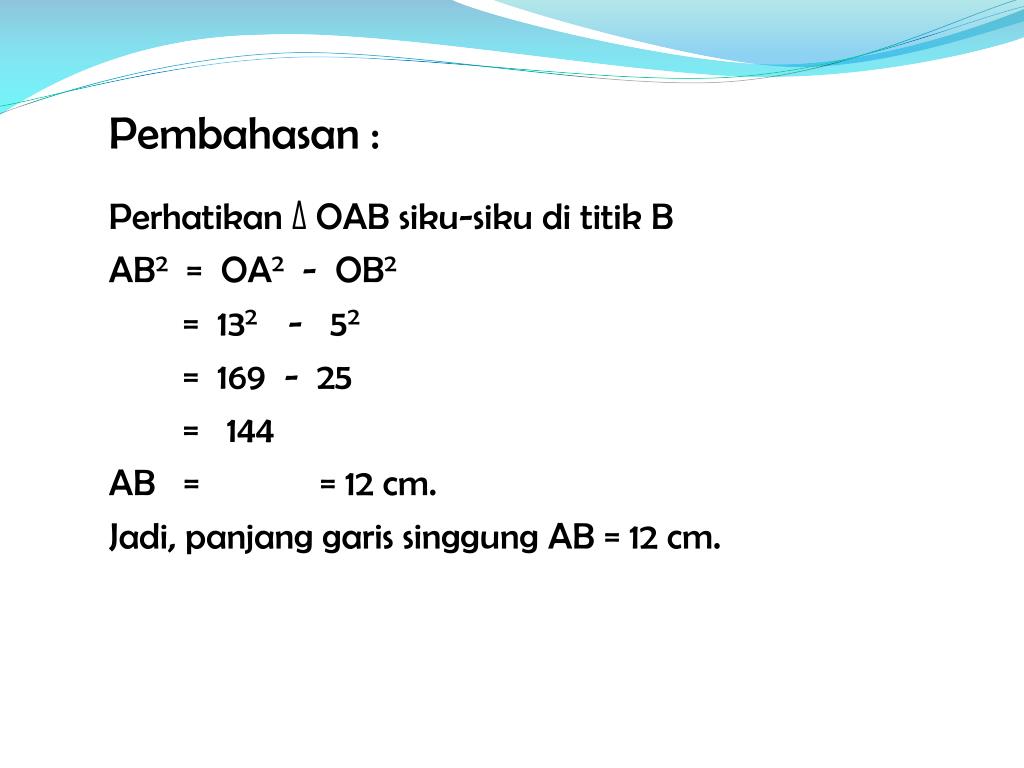

  13. Pembahasan : Perhatikan Δ OAB siku-siku di titik B AB2 = OA2 - OB2 = 132 - 52 = 169 - 25 = 144 AB = = 12 cm. Jadi, panjang garis singgung AB = 12 cm.

  14. KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L1 berpusat di P dengan jari-jari R dan lingkaran L2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: R L1 L2 r P,Q L2 terletak di dalam L1 dengan P dan Q berimpit, sehingga panjang PQ = 0. Dalam hal ini dikatakan L2 terletak di dalam L1 dan konsentris (setitik pusat).

  15. KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L1 berpusat di P dengan jari-jari R dan lingkaran L2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L1 L2 Q P L2 terletak di dalam L1 dan PQ < r < R. Dalam hal ini dikatakan L2 terletak di dalam L1 dan tidak konsentris.

  16. KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L1 berpusat di P dengan jari-jari R dan lingkaran L2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L1 L2 P Q L2 terletak di dalam L1 dan PQ = r = ½ R, sehingga L1 dan L2 bersinggungan di dalam.

  17. KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L1 berpusat di P dengan jari-jari R dan lingkaran L2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L1 L2 P Q L1 berpotongan dengan L2 dan r < PQ < R.

  18. KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L1 berpusat di P dengan jari-jari R dan lingkaran L2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L2 L1 P Q L1 berpotongan dengan L2 dan r < PQ < R + r.

  19. KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L1 berpusat di P dengan jari-jari R dan lingkaran L2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L2 L1 P Q L1 terletak di luar L2 dan PQ = R + r, sehingga L1 dan L2 bersinggungan di luar.

  20. KEDUDUKAN DUA LINGKARAN Jika terdapat dua lingkaran masing-masing lingkaran L1 berpusat di P dengan jari-jari R dan lingkaran L2 berpusat di Q dengan jari-jari r di mana R > r maka kedudukan lingkaran tersebut dapat dibedakan sebagai berikut: L2 L1 P Q L1 terletak di luar L2 dan PQ > R + r, sehingga L1 dan L2 saling terpisah.

  21. GARIS SINGGUNG PERSEKUTUAN Garis singgung persekutuan adalah garis yang menyinggung dua buah lingkaran sekaligus. Kedua lingkaran di atas tidak memiliki garis singgung

  22. GARIS SINGGUNG PERSEKUTUAN Garis singgung persekutuan adalah garis yang menyinggung dua buah lingkaran sekaligus. Kedua lingkaran di atas memiliki satu garis singgung

  23. GARIS SINGGUNG PERSEKUTUAN Garis singgung persekutuan adalah garis yang menyinggung dua buah lingkaran sekaligus. Kedua lingkaran di atas memiliki dua garis singgung

  24. GARIS SINGGUNG PERSEKUTUAN Garis singgung persekutuan adalah garis yang menyinggung dua buah lingkaran sekaligus. Kedua lingkaran di atas memiliki tiga garis singgung

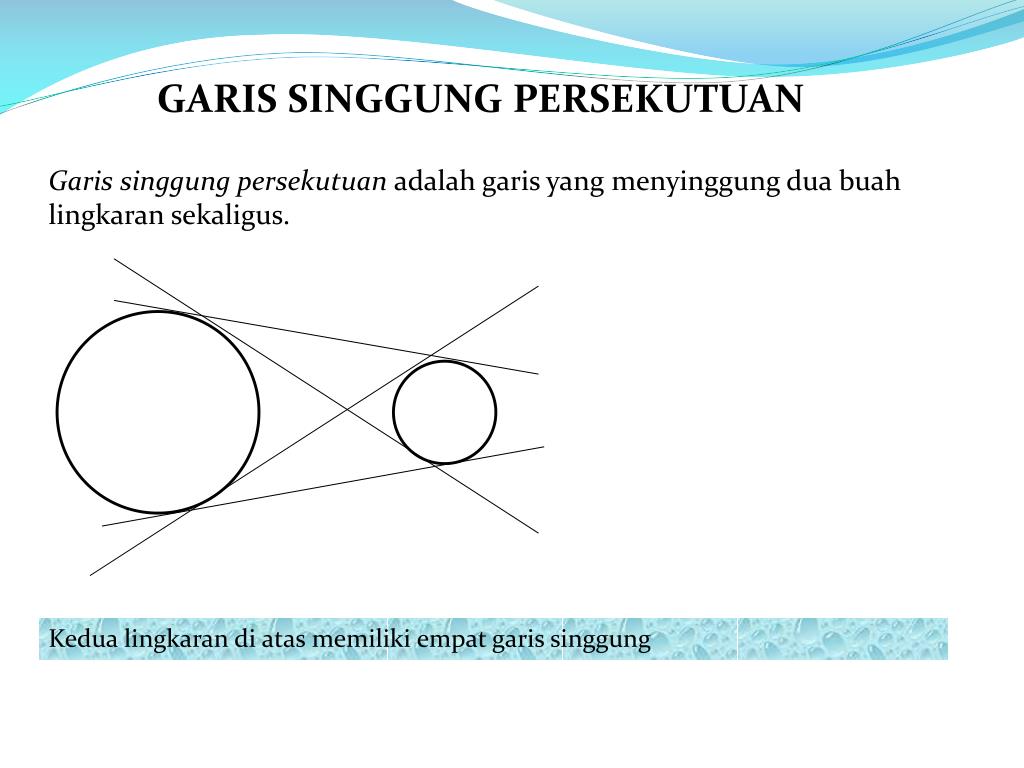

  25. GARIS SINGGUNG PERSEKUTUAN Garis singgung persekutuan adalah garis yang menyinggung dua buah lingkaran sekaligus. Kedua lingkaran di atas memiliki empat garis singgung

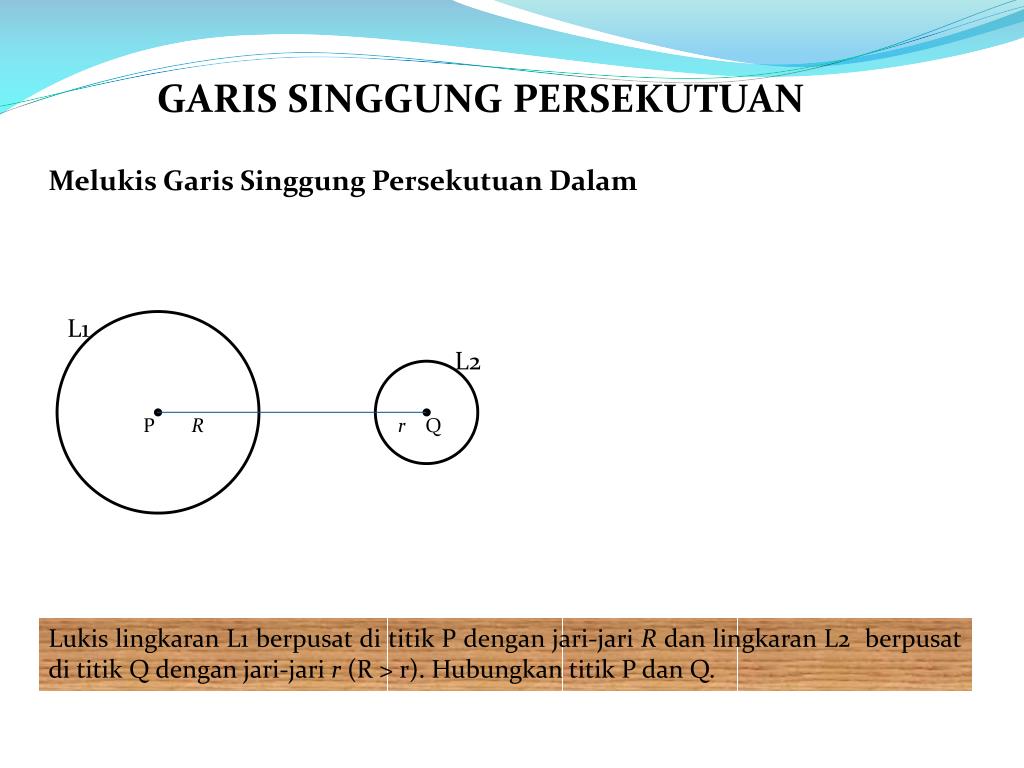

  26. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam L1 L2 r P R Q Lukis lingkaran L1 berpusat di titik P dengan jari-jari R dan lingkaran L2 berpusat di titik Q dengan jari-jari r (R > r). Hubungkan titik P dan Q.

  27. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam S L1 L2 P R r Q R Lukis busur lingkaran berpusat di titik P dan Q sehingga saling berpotongan di titik R dan S.

  28. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam S L1 L2 T P R r Q R Hubungkan titik R dengan titik S sehingga memotong garis PQ di titik T.

  29. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam S L1 L2 T P R r Q R Lukis busur lingkaran berpusat di titik T dan berjari-jari PT.

  30. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam V S L1 L2 T P R r Q R U Lukis busur lingkaran pusat di titik P, jari-jari R + r sehingga memotong lingkaran berpusat titik T di titik U dan V.

  31. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam V S L1 C L2 T P R r Q A R U Hubungkan titik P dan U sehingga memotong lingkaran L1 di titik A. Hubungkan pula titik P dan V sehingga memotong lingkaran L1 di titik C.

  32. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam V S L1 C D L2 T P R r Q B A R U Lukis busur lingkaran pusat di titik A, jari-jari UQ sehingga memotong lingkaran L2 di titik B. Lukis pula busur lingkaran pusat di titik C jari-jari VQ sehingga memotong lingkaran L2 di titik D.

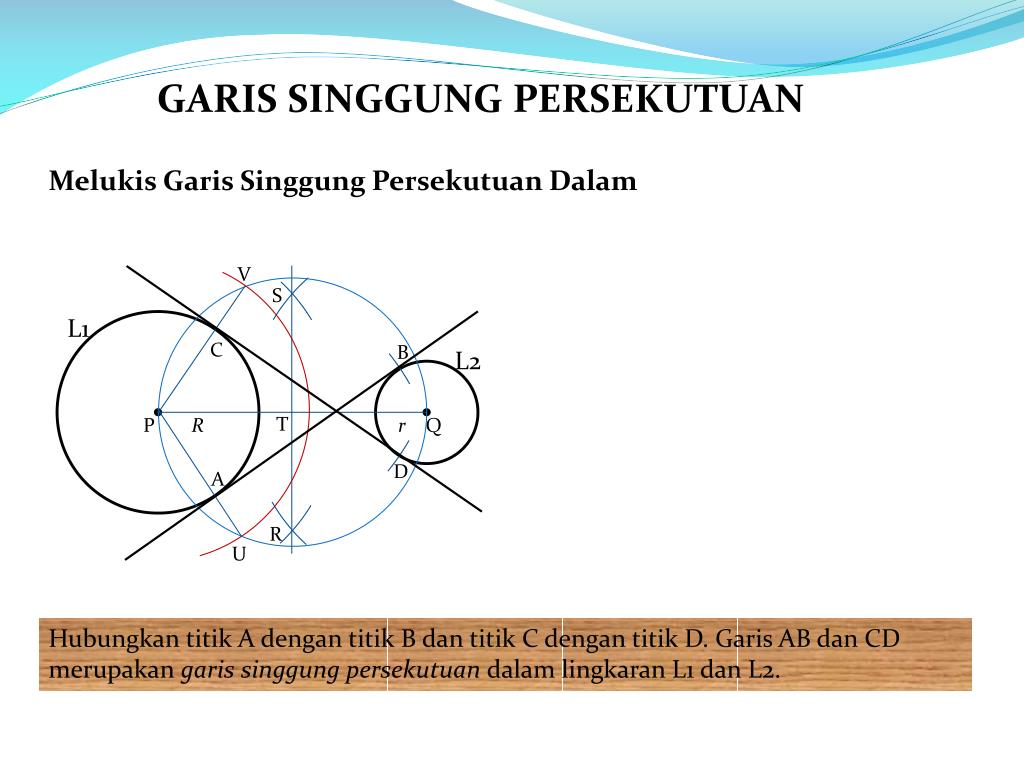

  33. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Dalam V S L1 C B L2 T P R r Q D A R U Hubungkan titik A dengan titik B dan titik C dengan titik D. Garis AB dan CD merupakan garis singgung persekutuan dalam lingkaran L1 dan L2.

  34. GARIS SINGGUNG PERSEKUTUAN Panjang Garis Singgung Persekutuan Dalam S A d r R Q P B a

  35. A  N M  B Contoh Soal Jika : AM = 6 cm , BN = 3 cm dan MN = 15 cm Tentukan panjang garis singgung AB.

  36. A  N M  B Pembahasan : AB2 = MN2 -( r1 + r2 )2 = 152 - ( 6 + 3 )2 = 225 – 81 = 144 AB = = 12 cm

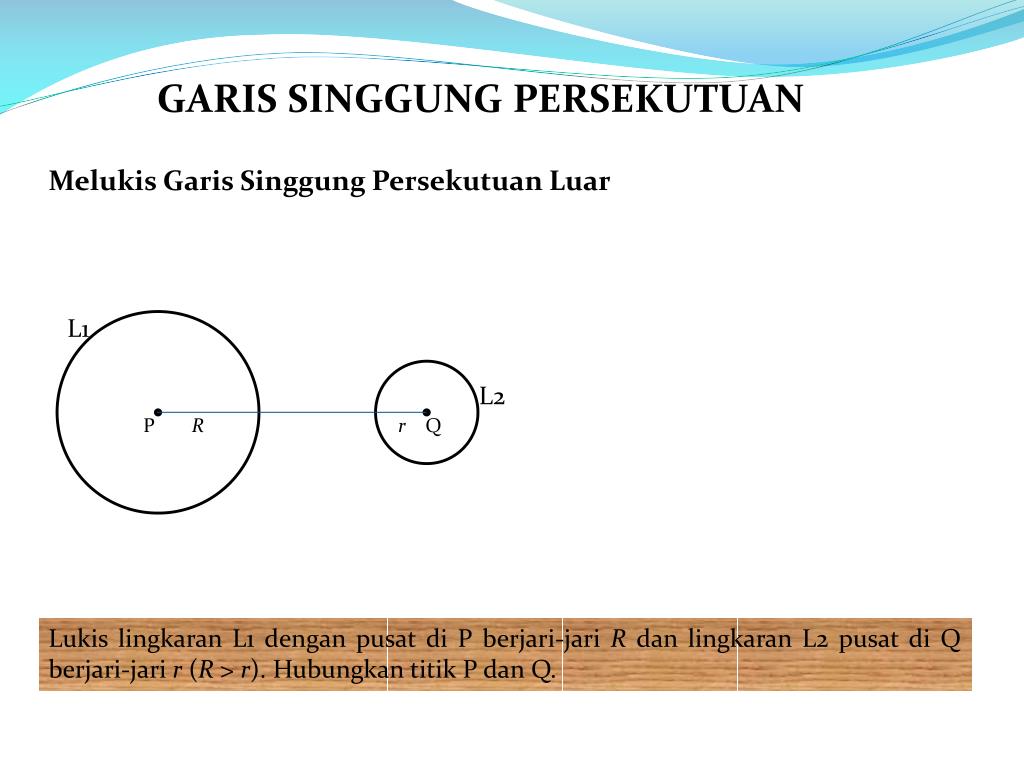

  37. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar L1 L2 r P R Q Lukis lingkaran L1 dengan pusat di P berjari-jari R dan lingkaran L2 pusat di Q berjari-jari r (R > r). Hubungkan titik P dan Q.

  38. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar S L1 L2 P R r Q R Lukis busur lingkaran berpusat di titik P dan Q sehingga saling berpotongan di titik R dan S.

  39. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar S L1 L2 T P R r Q R Hubungkan titik R dengan titik S sehingga memotong garis PQ di titik T.

  40. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar S L1 L2 T P R r Q R Lukis busur lingkaran berpusat di titik T dan berjari-jari PT.

  41. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar S L1 V L2 T P R r Q U R Lukis busur lingkaran dengan pusat di P, berjari-jari R – r sehingga memotong lingkaran berpusat T di U dan V.

  42. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar C S L1 V L2 T P R r Q U A R Hubungkan P dan U, perpanjang sehingga memotong lingkaran L1 di titik A. Hubungkan pula P dan V, perpanjang sehingga memotong lingkaran L1 di titik C.

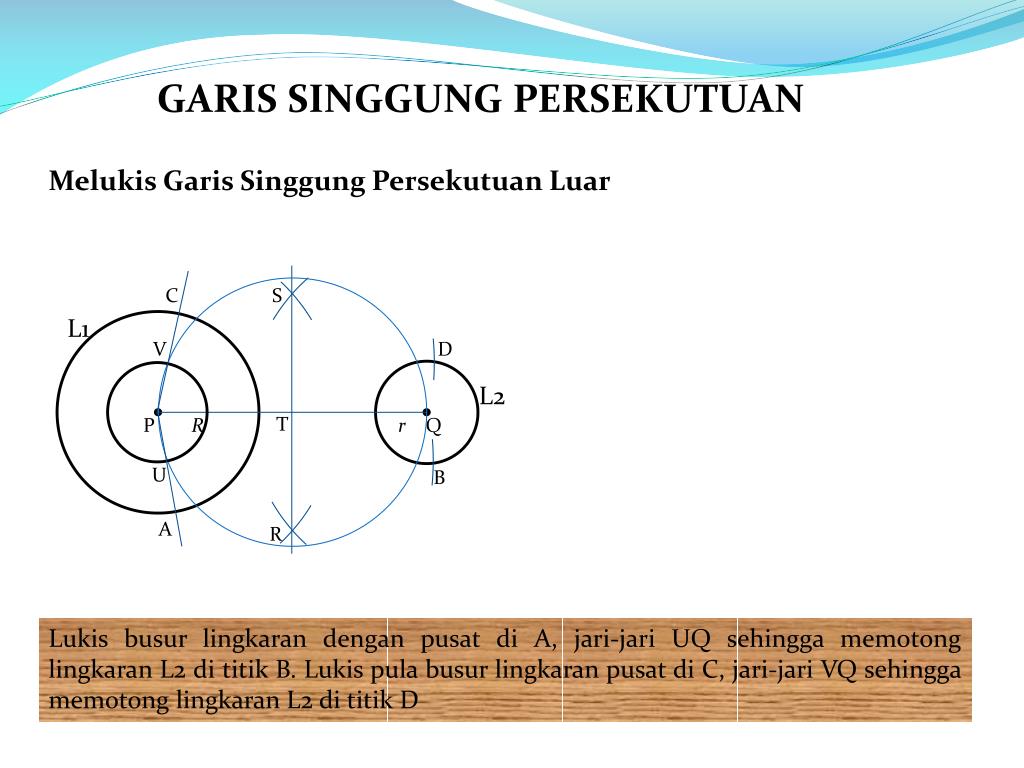

  43. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar C S L1 V D L2 T P R r Q U B A R Lukis busur lingkaran dengan pusat di A, jari-jari UQ sehingga memotong lingkaran L2 di titik B. Lukis pula busur lingkaran pusat di C, jari-jari VQ sehingga memotong lingkaran L2 di titik D

  44. GARIS SINGGUNG PERSEKUTUAN Melukis Garis Singgung Persekutuan Luar C S L1 V D L2 T P R r Q U B A R Hubungkan titik A dengan titik B dan titik C dengan titik D. Garis AB dan CD merupakan garis singgung persekutuan luar lingkaran L1 dan L2.

  45. GARIS SINGGUNG PERSEKUTUAN Panjang Garis Singgung Persekutuan Luar A L1 d B R r L2 P Q a

  46. M   N B A Contoh Soal Jika : AM =13 cm , BN = 6 cm dan MN = 25 cm Tentukan panjang garis singgung AB.

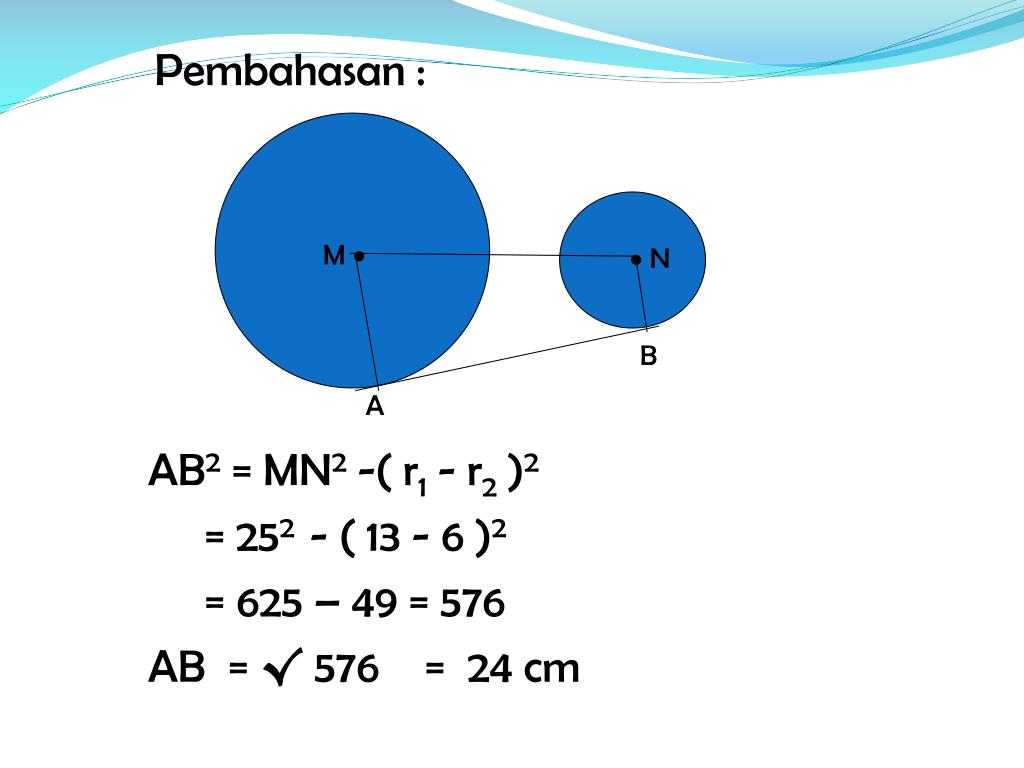

  47. M   N B A Pembahasan : AB2 = MN2 -( r1- r2 )2 = 252 - ( 13 - 6 )2 = 625 – 49 = 576 AB = √ 576 = 24 cm

  48. LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Lingkaran dalam suatu segitiga adalah lingkaran yang terletak di dalam segitiga dan menyinggung ketiga sisinya. Titik pusat lingkaran dalam segitiga merupakan titik potong ketiga garis bagi sudut suatu segitiga.

  49. LINGKARAN DALAM DAN LINGKARAN LUAR SEGITIGA Melukis Lingkaran Dalam Segitiga C • Lukis ∆ABC, kemudianlukisgarisbagiABC. Caranya: • Lukisbusurlingkaranberpusat di titik B sehinggamemotong AB di titik D dan BC di titik E • Lukisbusurlingkaranberpusat di E dan D sehinggasalingberpotongan di titik F • Tarikgarisdarititik B ketitik F, garis BF inimerupakangarisbagiABC E F D A B
