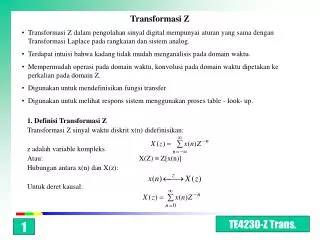

  1. Transformasi Z • Transformasi Z dalam pengolahan sinyal digital mempunyai aturan yang sama dengan Transformasi Laplace pada rangkaian dan sistem analog. • Terdapat intuisi bahwa kadang tidak mudah menganalisis pada domain waktu. • Mempermudah operasi pada domain waktu, konvolusi pada domain waktu dipetakan ke perkalian pada domain Z. • Digunakan untuk mendefinisikan fungsi transfer • Digunakan untuk melihat respons sistem menggunakan proses table - look- up. 1. Definisi Transformasi Z Transformasi Z sinyal waktu diskrit x(n) didefinisikan: z adalah variable kompleks Atau: X(Z)  Z[x(n)] Hubungan antara x(n) dan X(z): Untuk deret kausal: 1

  2. Karena transformasi Z merupakan deret yang tidak terbatas, hanya ada untuk harga z dimana deretnya konvergen. ROC (region of Convergence) X(z) adalah himpunan seluruh harga z dimana X(z) mempunyai harga terbatas. Oleh sebab itu pada Transformasi Z selalu juga ditentukan ROC-nya. Contoh: Tentukan Transformasi Z untuk: x(n) = 2n untuk n > 0 = 0 untuk n < 0 Ini merupakan deret geometri tidak terbatas, dimana : untuk A < 1 Tugas :  1. Tentukan X(z) dan daerah konvergensinya untuk: x(n) = (1/3)n u(n) untuk n > 0 = 0 untuk n < 0 2. Tentukan transformasi Z dan daerah konvergensi dari sinyal: x(n) = -an untuk n > 0 =0 untuk n < 0 2

  3. 3.1.Sifat-sifat Transformasi Z Linieritas Jika dan Maka berlaku: Pergeseran deret Konvolusi Hitung konvolusi dari : x1(n) = {1,-2,1} x2(n) = 1 0 < n < 5 = 0selain itu jawaban: X1(z) = 1-2z-1+ z-2 X2(z) = 1+ z-1+ z-2+ z-3+ z-4+ z-5 Sesuai dengan sifat konvolusi, maka: X(z) = X1(z)X2(z) = 1-z-1-z-6-z-7 Jadi: x(n) = {1,-1,0,0,0,0,-1,1}  Skala 3

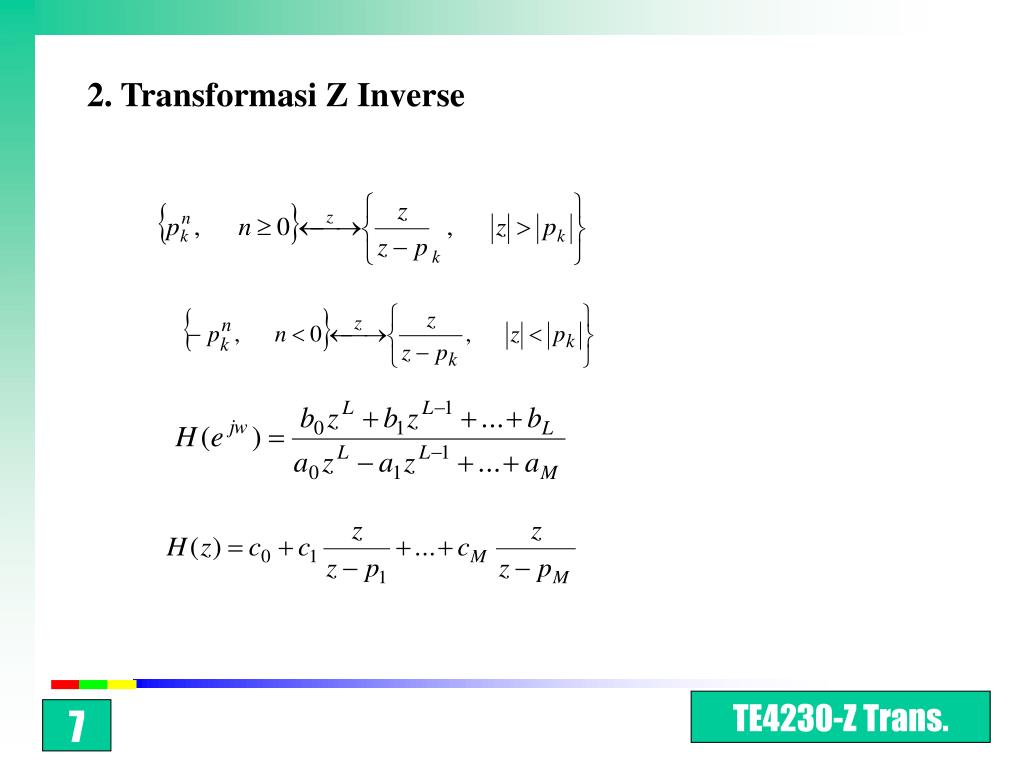

  4. 2. Transformasi Z Inverse 7

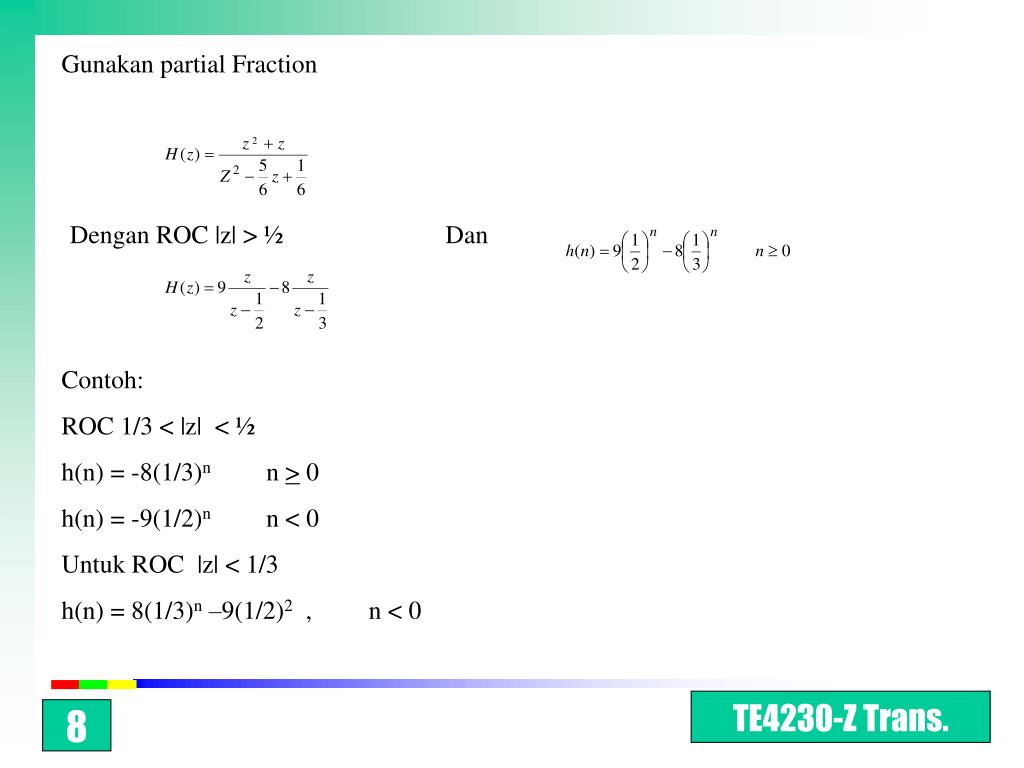

  5. Gunakan partial Fraction Dengan ROC |z| > ½ Dan Contoh: ROC 1/3 < |z| < ½ h(n) = -8(1/3)n n > 0 h(n) = -9(1/2)n n < 0 Untuk ROC |z| < 1/3 h(n) = 8(1/3)n –9(1/2)2 , n < 0 8

  6. 2.1 Invers Transformasi Z menggunakan teori Residu dibatasi pada deret kausal, transformasi Z: Jika integrasi berlawanan arah dengan jarum jam yang berada dalam ROC dan termasuk di dalam lingkaran satuan, maka. Jika dekat dengan origin: sehingga: Teori keadaan Residu Cauchy untuk polynomial rasional X(z) 9

  7. Contoh: 10

  8. 2.2 Mencari Respons Impulse menggunakan Invers Transformasi Z Akar persamaan Contoh: 11

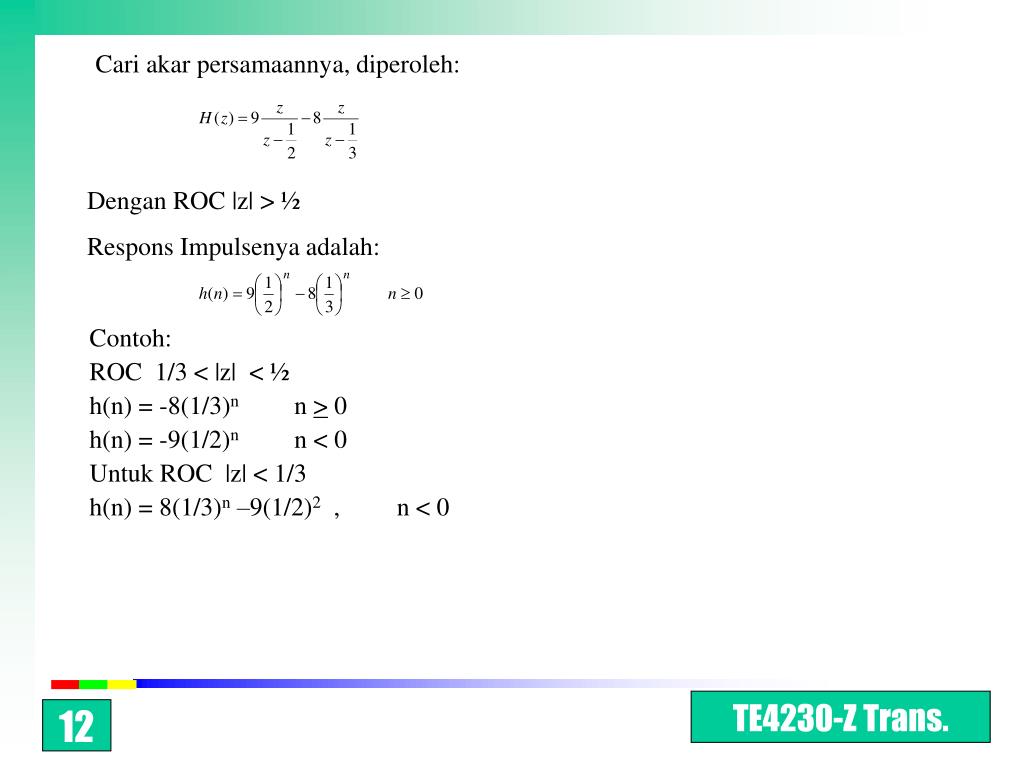

  9. Cari akar persamaannya, diperoleh: Dengan ROC |z| > ½ Respons Impulsenya adalah: Contoh: ROC 1/3 < |z| < ½ h(n) = -8(1/3)n n > 0 h(n) = -9(1/2)n n < 0 Untuk ROC |z| < 1/3 h(n) = 8(1/3)n –9(1/2)2 , n < 0 12

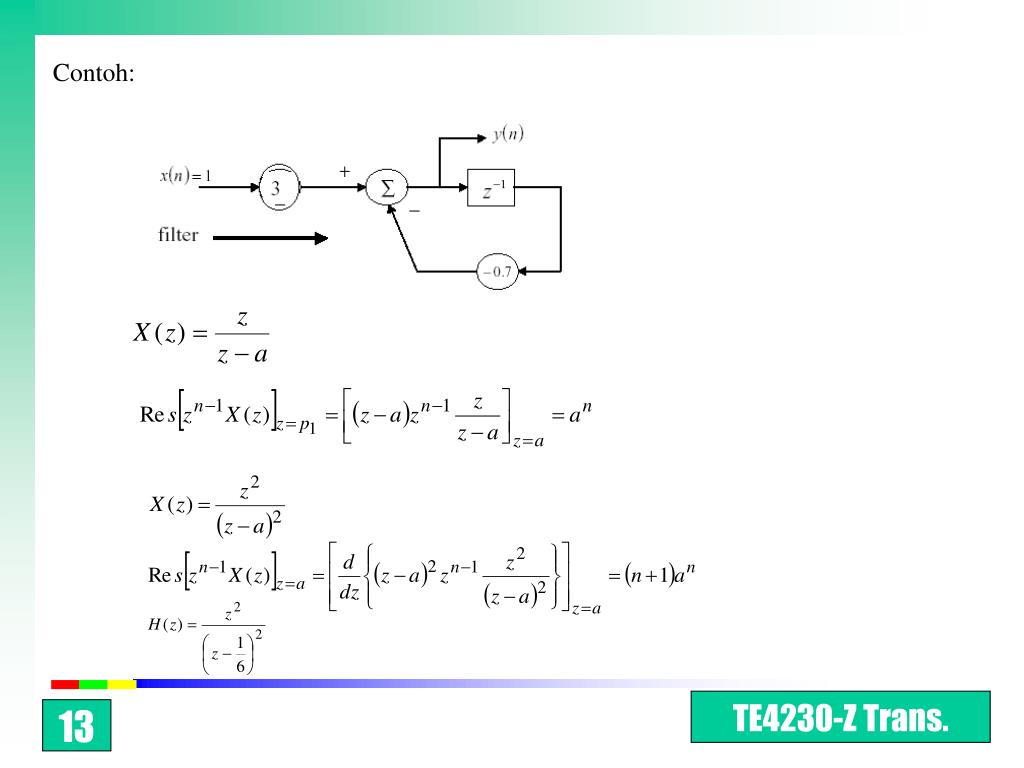

  10. Contoh: 13

  11. |z| > 1/6 h(n) = ( n+ 1 )(1/6)n, n > 0 |z| < 1/6 h(n) = -( n+ 1 )(1/6)n, n < 0 14
