Presentation Transcript
slide1

Redes de Transmisión de Datos

Cárdenas, Deivis C.I. 25.660.991

Gómez, Dani C.I. 20.807.470

Millán, Roberto C.I. 19.804.703

slide3

Redes de Área Amplia (WAN).

  • Características y facilidades de las WAN.
  • Red digital de servicios integrados (ISDN).
  • SS7.
  • Sistema FrameRelay.
  • Redes de Área Local (LAN).
  • Características de las LAN.
  • Estándares para las redes LAN.
  • Redes LAN no estandarizadas.
  • Redes de Área Metropolitana (MAN).
  • El estándar FDDI.
  • El Estándar DQDB.

Sumario (Parte 2)

slide4

Redes de Área Amplia (WAN)

Son Redes Informáticas orientadas a la interconexión que se extienden sobre un área geográfica extensa.

Contienen una colección de máquinas dedicadas a ejecutar los programas de usuarios (hosts).

slide5

Características y facilidades de las WAN

  • Autonomía
  • Confiabilidad
  • Transparencia de Servicios y Facilidades a nivel de Red
  • Capacidad de Crecimiento (escalabilidad)
  • Posibilidad de migración hacia la ISDN
slide6

Ventajas

  • Enrutamiento y Conmutación Automáticos
  • Asignación y Reservación de Ancho de Banda según demanda
  • Corrección de Error y Compresión de Datos
  • Soporte para diferentes servicios: voz, datos, video, etc.
  • Capacidad para control y transmisión a bajas y altas velocidades
slide7

Red Digital de Servicios Integrados (ISDN)

  • Velocidad
  • Señalización
  • Servicios

Canales: B,D,H

Capas:

Física

De Enlace

De Red

Múltiples dispositivos

slide8

SS7

Estándar para el control de la señalización en la Red Telefónica Pública Conmutada (PSTN).

  • Flexibilidad
  • Velocidad
  • Confiabilidad
  • Economía
slide9

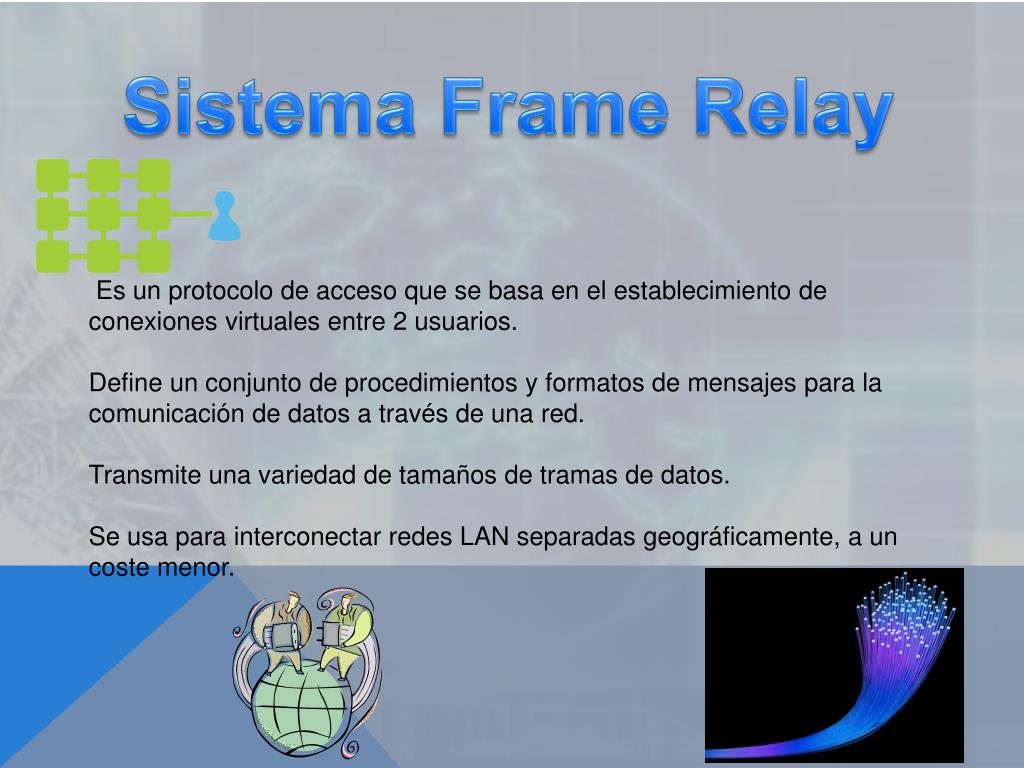

Sistema Frame Relay

Es un protocolo de acceso que se basa en el establecimiento de conexiones virtuales entre 2 usuarios.

Define un conjunto de procedimientos y formatos de mensajes para la comunicación de datos a través de una red.

Transmite una variedad de tamaños de tramas de datos.

Se usa para interconectar redes LAN separadas geográficamente, a un coste menor.

slide10

Sistema Frame Relay

Red Pública

Punto a Punto

Orientado a

la Conexión

slide11

Sistema Frame Relay

¿Protocolo Orientado a la Conexión?

Las tramas se entregan en el mismo orden en que fueron enviadas.

No se especifican explícitamente, las direcciones de origen y destino.

Se usa un identificador de conexión (10 bits).

Antes de iniciar la conexión, se verifican ciertos parámetros (Disponibilidad, alcance).

Incluyen control de errores y de flujo.

Generan retardo por sobrecarga de trabajo a la red.

slide12

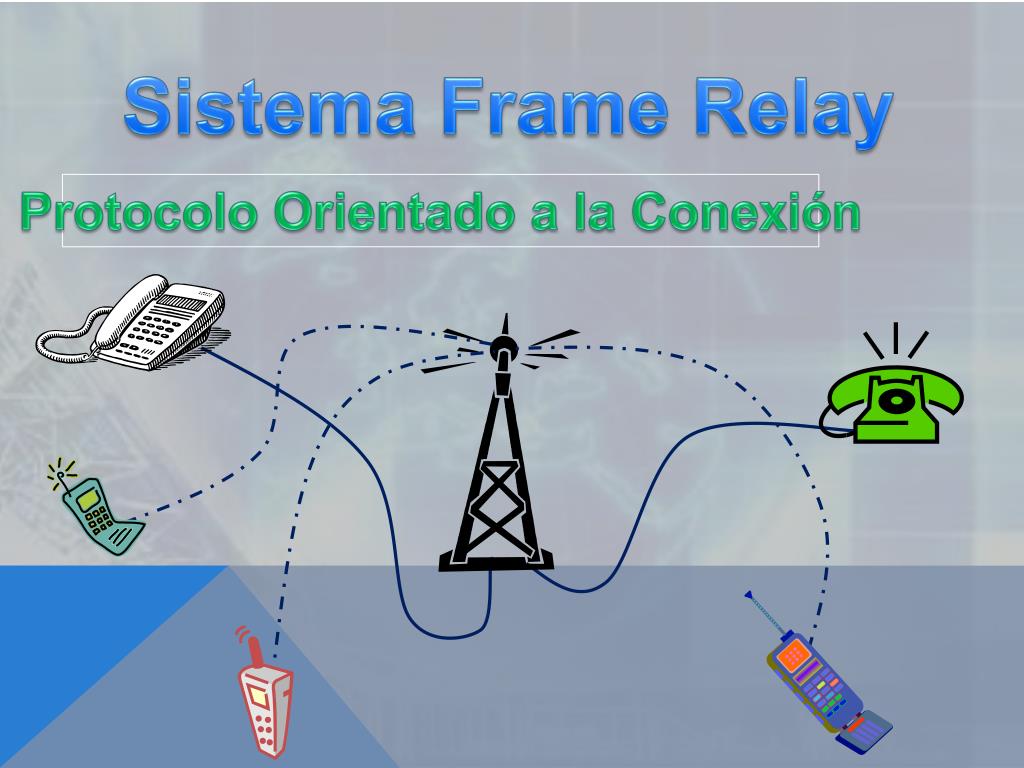

Sistema Frame Relay

Protocolo Orientado a la Conexión

slide13

Redes LAN (local Area Network)

Estrella

Anillo

Árbol

slide14

Redes LAN (local Area Network)

Son la Interconexión de una o más computadoras y

periféricos, en una zona delimitada físicamente a

menos 200 metros.

Ampliamente usada en redes hogareñas, oficinas, ó estaciones de trabajo.

Nace de la necesidad de proveer interconexiones de alta velocidad entre sistemas de computadoras.

Utiliza un medio de comunicación privado, con un medio de transmisión muy simple (cableado coaxial, fibra óptica, cable telefónico).

slide15

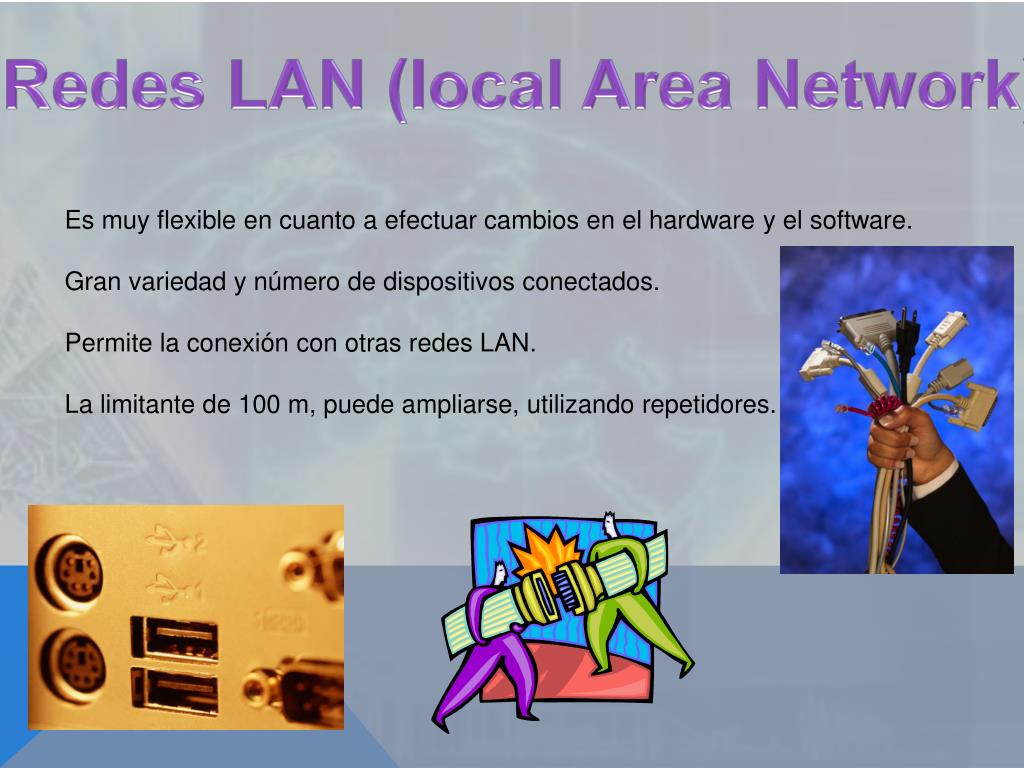

Redes LAN (local Area Network)

Es muy flexible en cuanto a efectuar cambios en el hardware y el software.

Gran variedad y número de dispositivos conectados.

Permite la conexión con otras redes LAN.

La limitante de 100 m, puede ampliarse, utilizando repetidores.

slide16

Redes LAN (local Area Network)

Organización

Servidores

Peer to Peer

Se privilegia a uno de los ordenadores; confiriéndole capacidades como servicios.

Proporciona los servicios de comunicación más comunes.

Todos poseen las mismas funciones.

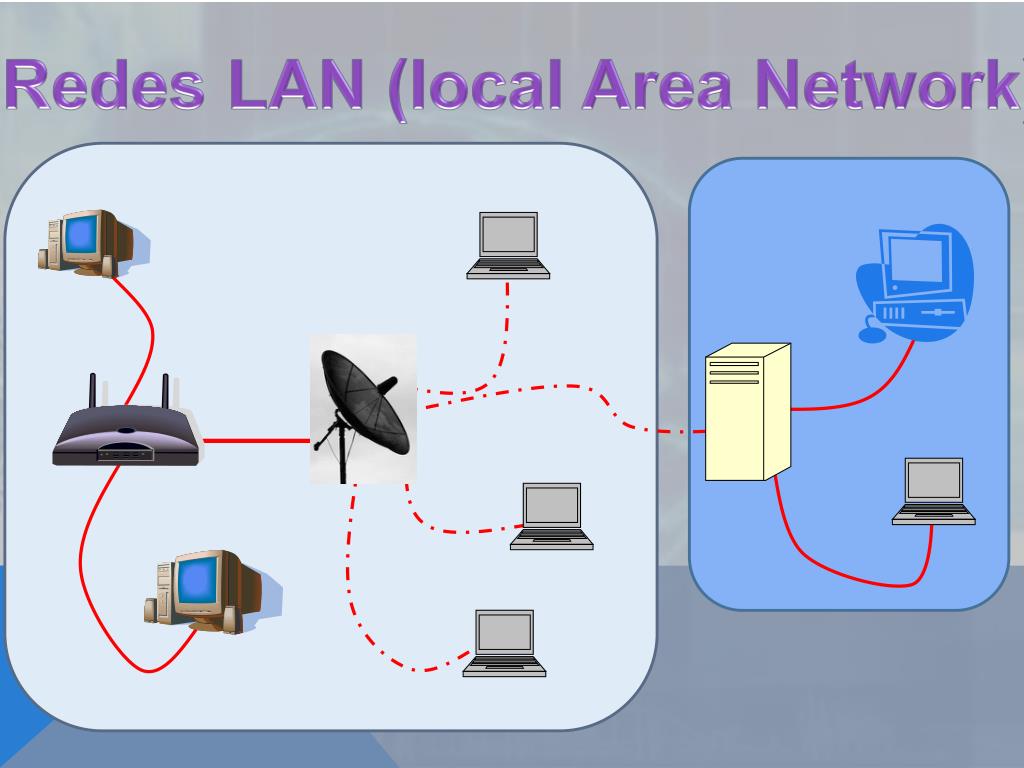

slide19

Características

Se extiendensobre áreas geográficas de tipo urbano

Implementadas por los proveedores de servicio de Internet

Soportan tráfico ATM, Ethernet, Token Ring, FrameRelay

Por lo general proveedor de servicios monte su red telefónica

slide22

Dispositivos utilizados para su funcionamiento

Routers (Encaminadores)

Gateways

slide24

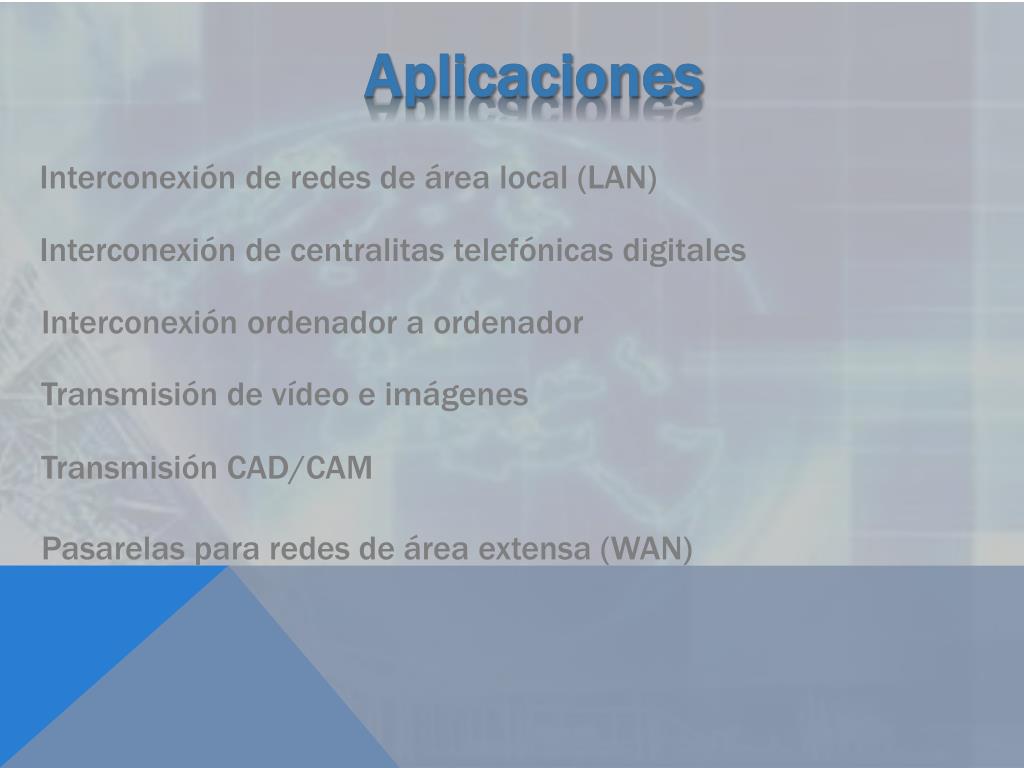

Aplicaciones

Interconexión de redes de área local (LAN)

Interconexión de centralitas telefónicas digitales

Interconexión ordenador a ordenador

Transmisión de vídeo e imágenes

Transmisión CAD/CAM

Pasarelas para redes de área extensa (WAN)

slide25

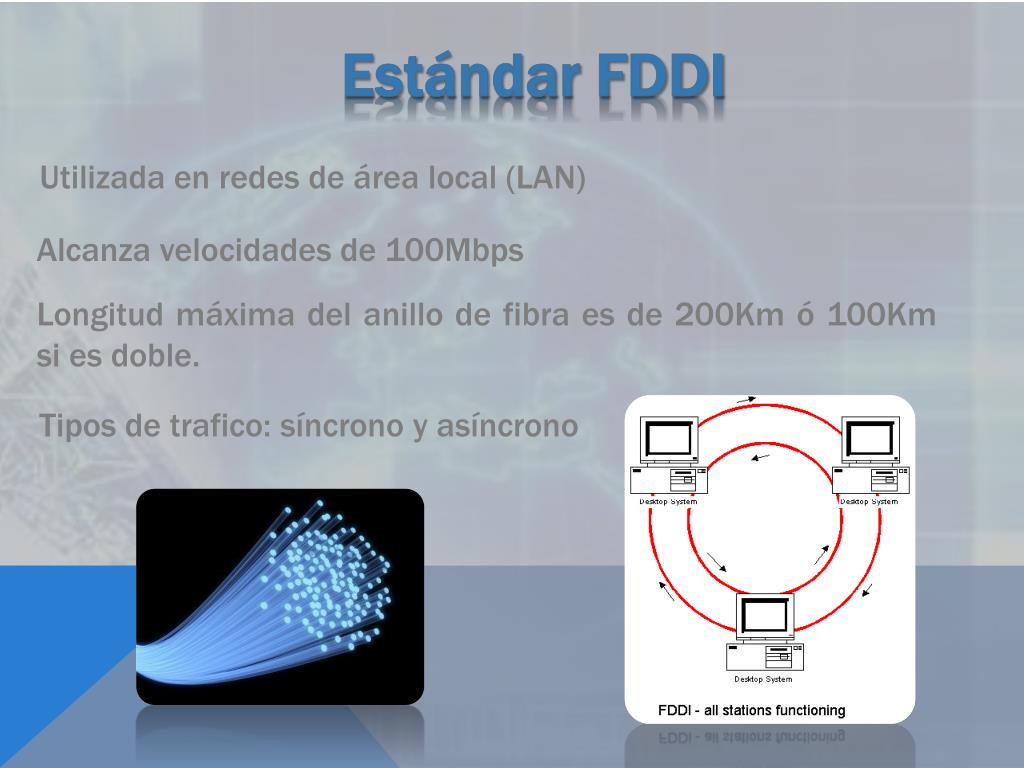

Estándar FDDI

Utilizada en redes de área local (LAN)

Alcanza velocidades de 100Mbps

Longitud máxima del anillo de fibra es de 200Km ó 100Km si es doble.

Tipos de trafico: síncrono y asíncrono

slide26

Estándar DQDB

Utilizada en redes de área local (LAN) y redes de área metropolitana (MAN)

Método de acceso: distribuido mediante colas

Transmisión de datos: 53 bytes, 5 de control

512 nodos a lo largo de 160Km

Velocidad: 155Mbps

Tipos de nodos: distribuidos, centralizados

slide27

Características

  • Se apoya en las comunicaciones integradas utilizando un bus dual y organizándolo todo mediante una cola distribuida.
  • Proporciona el acceso a las redes de área local (LAN) o área metropolitana (MAN).
  • Se apoya en las transferencias de datos con estado sin conexión, en las transferencias de datos orientadas a conexión, y en comunicaciones isócronas tales como la comunicación por voz
slide28

Fin

parte 2

slide32

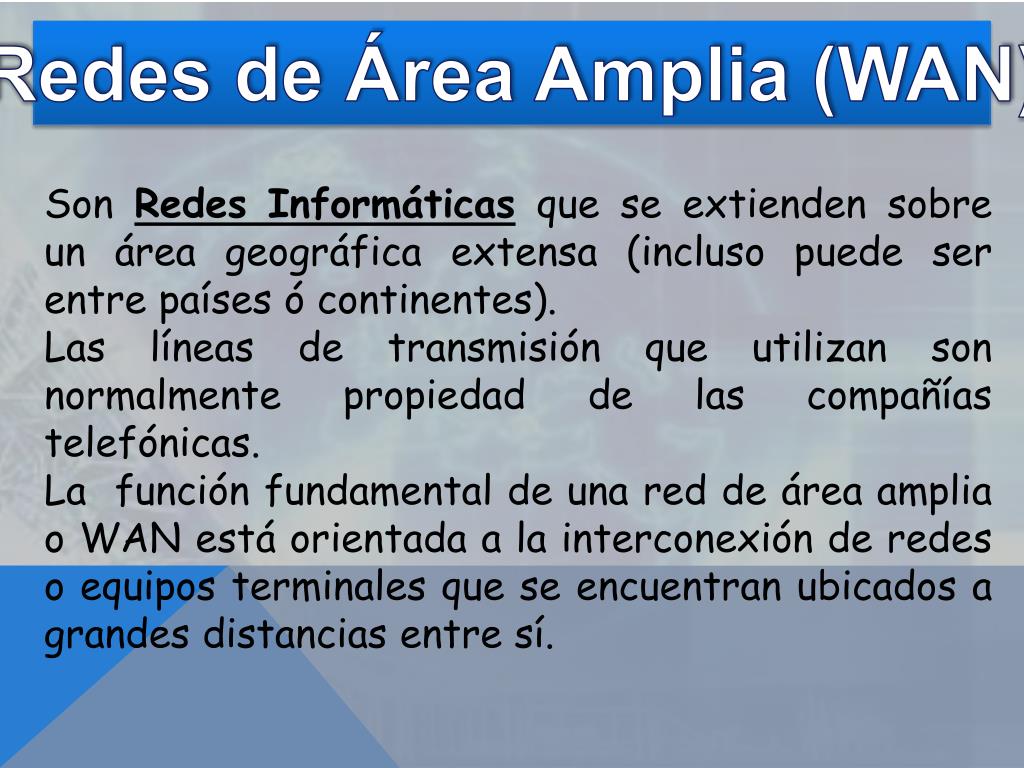

Redes de Área Amplia (WAN)

Son Redes Informáticasque se extienden sobre un área geográfica extensa (incluso puede ser entre países ó continentes).

Las líneas de transmisión que utilizan son normalmente propiedad de las compañías telefónicas.

La función fundamental de una red de área amplia o WAN está orientada a la interconexión de redes o equipos terminales que se encuentran ubicados a grandes distancias entre sí.

slide33

Contienen una colección de máquinas dedicadas a ejecutar los programas de usuarios (hosts). Estos están conectados por la red que lleva los mensajes de un host a otro. Estas LAN de host acceden a la subred de la red de área amplia, este acceso se hace mediante un encaminador.

  • La subred tiene dos elementos básicos:
  • Líneas de comunicación: mueven bits de una máquina a otra.
  • Elementos de conmutación: Máquinas especializadas que conectan dos o más líneas de transmisión. Se suelen llamar encaminadores o routers.
slide34

Una WAN contiene numerosos cables conectados a un par de encaminadores. Si dos encaminadores que no comparten cable desean comunicarse, han de hacerlo a través de encaminadores intermedios. El paquete se recibe completo en cada uno de los intermedios y se almacena allí hasta que la línea de salida requerida esté libre.

slide35

Las WAN son redes punto a punto, es decir, redes de paquetes conmutados. Se pueden establecer WAN en sistemas de satélite o de radio en tierra en los que cada encaminador tiene una antena con la cual puede enviar y recibir la información. Por su naturaleza, las redes de satélite serán de difusión. Fue la aparición de los portátiles y los PDA la que trajo el concepto de redes inalámbricas.

slide36

La estructura de las WAN tiende a ser más irregular, debido a la necesidad de conectar múltiples terminales, computadores y centros de conmutación.

contiene un número variado de hosts dedicadas a ejecutar programas de usuario (de aplicación).

En casi todas las WAN, la red contiene numerosos cables o líneas telefónicas

Las redes WAN pueden incluir tanto líneas dedicadas como líneas conmutadas

Posibilidad de conexión con otras redes.

slide37

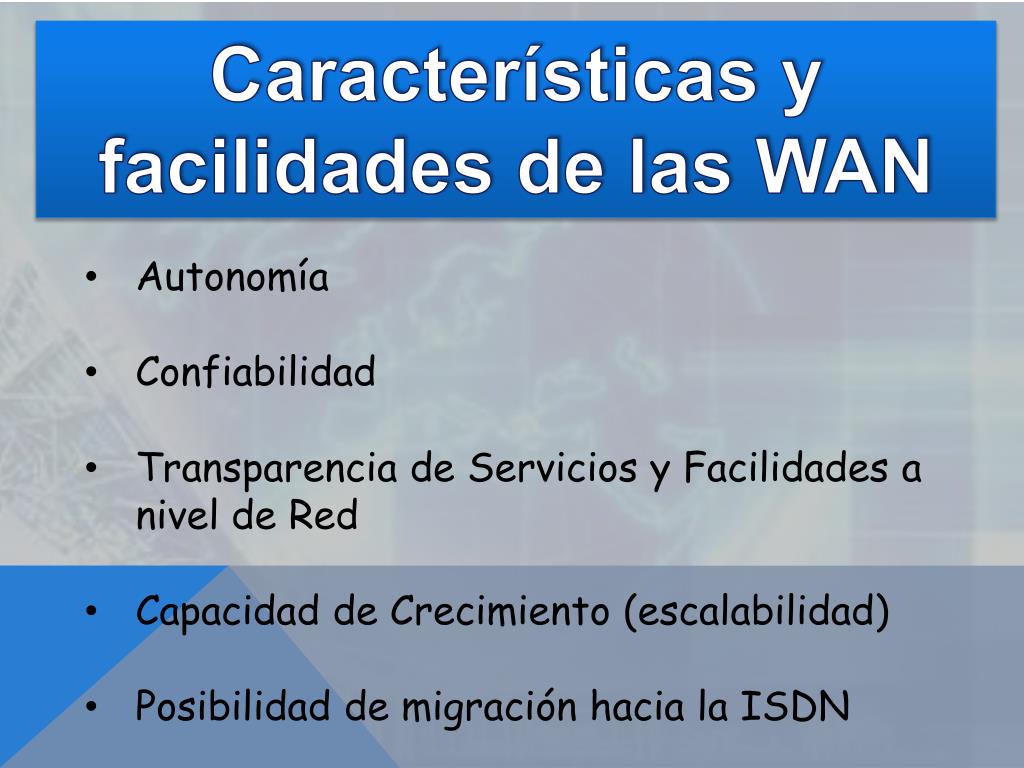

Características y facilidades de las WAN

  • Autonomía
  • Confiabilidad
  • Transparencia de Servicios y Facilidades a nivel de Red
  • Capacidad de Crecimiento (escalabilidad)
  • Posibilidad de migración hacia la ISDN
slide38

Ventajas:

  • Enrutamiento y Conmutación Automáticos
  • Asignación y Reservación de Ancho de Banda según demanda
  • Corrección de Error y Compresión de Datos
  • Soporte para diferentes servicios: voz, datos, video, etc.
  • Capacidad para control y transmisión a bajas y altas velocidades
slide39

Red Digital de Servicios Integrados (ISDN)

Se define la RDSI (Red Digital de Servicios Integrados, en ingles ISDN) como una evolución de las Redes telefónicas actuales, que presta conexiones extremo a extremo a nivel digital.

Es una tecnología WAN que se puede implementar para ofrecer mejor conectividad a los usuarios que necesitan tener acceso de red desde ubicaciones remotas.

slide40

La RD es de Servicios integrados porque utiliza una misma infraestructura para muchos servicios que tradicionalmente requerían interfaces distintas (voz, conmutación de circuitos, conmutación de paquetes...); es digital porque se basa en la transmisión digital, integrando las señales analógicas mediante la transformación Analógico - Digital, ofreciendo una capacidad básica de comunicación de 64 Kbps.

RD procede a la red digital integrada (RDI).

Integra voz y dato en la misma línea.

slide41

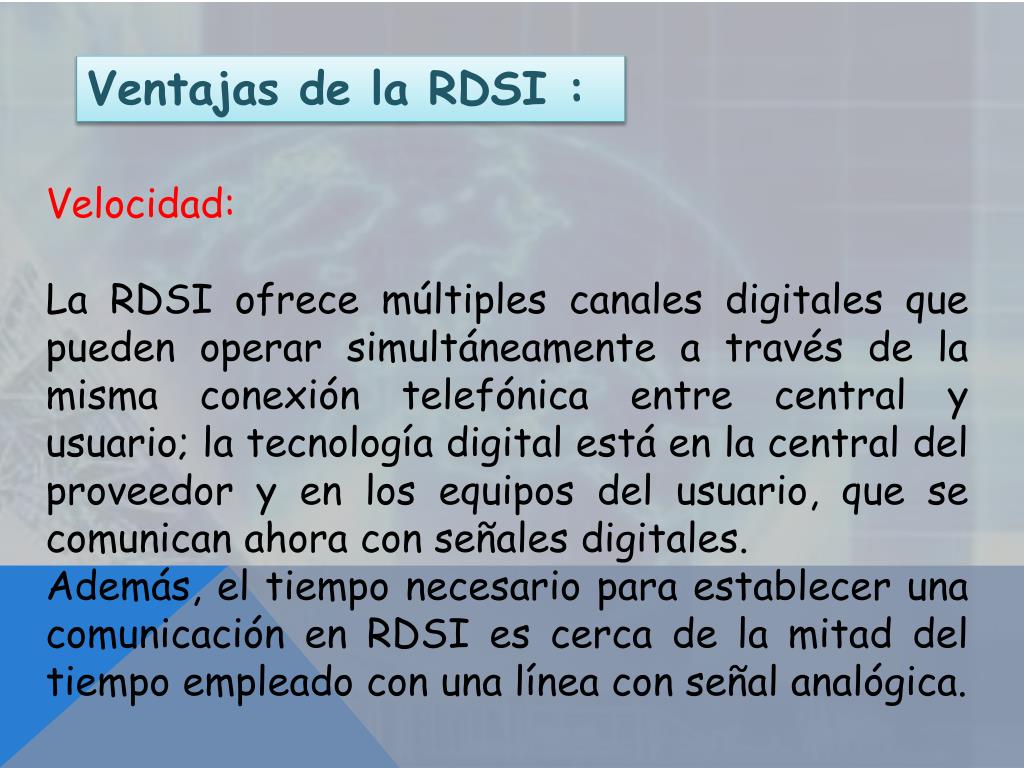

Ventajas de la RDSI :

Velocidad:

La RDSI ofrece múltiples canales digitales que pueden operar simultáneamente a través de la misma conexión telefónica entre central y usuario; la tecnología digital está en la central del proveedor y en los equipos del usuario, que se comunican ahora con señales digitales.

Además, el tiempo necesario para establecer una comunicación en RDSI es cerca de la mitad del tiempo empleado con una línea con señal analógica.

slide42

Señalización:

En una conexión RDSI, la llamada se establece enviando un paquete de datos especial a través de un canal independiente de los canales para datos. Este método de llamada se engloba dentro de una serie de opciones de control de la RDSI conocidas como señalización, y permite establecer la llamada en un par de segundos. Además informa al destinatario del tipo de conexión (voz o datos) y desde que número se ha llamado, y puede ser gestionado fácilmente por equipos inteligentes como un ordenador.

slide43

Servicios:

La RDSI no se limita a ofrecer comunicaciones de voz. Ofrece otros muchos servicios, como transmisión de datos informáticos (servicios portadores), télex, facsímil, videoconferencia, conexión a Internet.., y opciones como llamada en espera, identidad del origen.

slide44

Canales de transmisión:

La RDSI dispone de distintos tipos de canales para el envío de datos de voz e información y datos de control: los canales tipo B, tipo D y tipo H:

Canal B

Los canales tipo B transmiten información a 64Kbps, y se emplean para transportar cualquier tipo de información de los usuarios, bien sean datos de voz o datos informáticos.

Estos canales no transportan información de control de la RDSI.

slide45

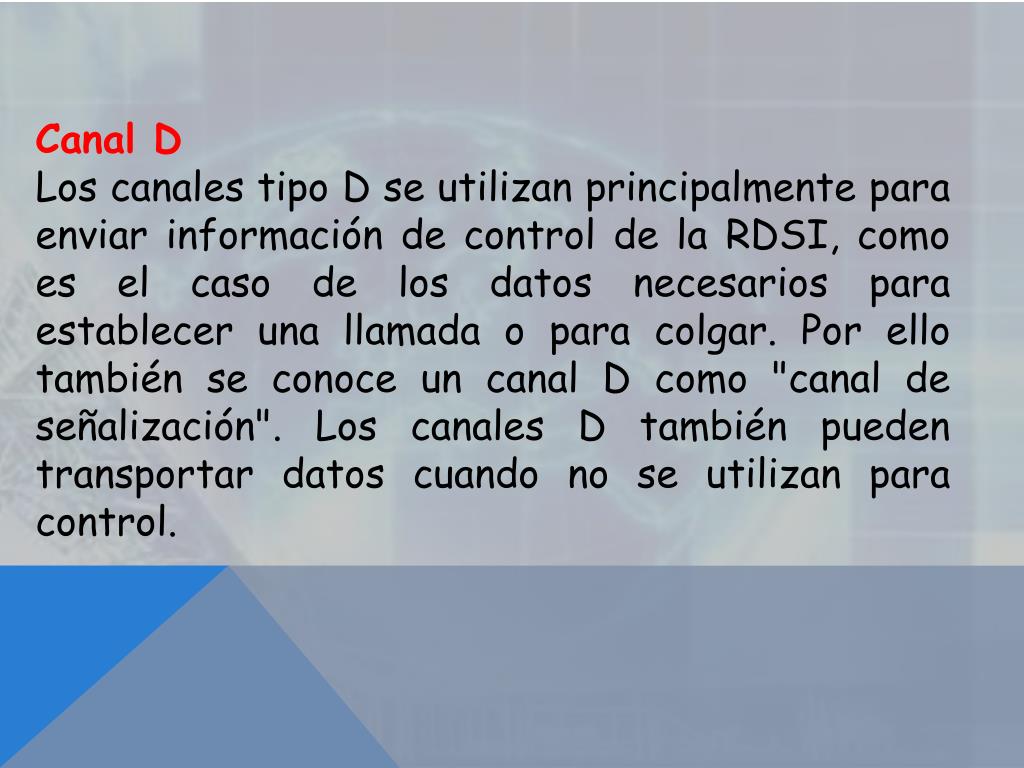

Canal D

Los canales tipo D se utilizan principalmente para enviar información de control de la RDSI, como es el caso de los datos necesarios para establecer una llamada o para colgar. Por ello también se conoce un canal D como "canal de señalización". Los canales D también pueden transportar datos cuando no se utilizan para control.

slide46

Canales H

Combinando varios canales B se obtienen canales tipo H, que también son canales para transportar solo datos de usuario, pero a velocidades mucho mayores. Por ello se emplean para información como audio de alta calidad o vídeo.

Existen varios tipos de canales H:

Canales H0, que trabajan a 384Kbps (6 canales B).

Canales H10, que trabajan a 1472Kbps (23 canales B).

Canales H11, que trabajan a 1536Kbps (24 canales B).

Canales H12, que trabajan a 1920Kbps (30 canales B).

slide47

Soporte de los servicios

Puntos 1 o 2: (T y S) Servicios Básicos.

Punto 4 : (R) acceso a otros servicios estandarizados. (Interfaces X y V ).

Puntos 3 y 5 : Acceso a Teleservicios

3 Terminales RDSI

5 Terminales RDSI

slide48

ACCESO BASICO:

Consiste en dos canales full-duplex B de 64 y un canal full- duplexD de 16 kbps.

ACCESO PRIMARIO:

El acceso primario está destinado a usuarios con requisitos de capacidad mayores, no es posible llegar a un acuerdo en la velocidad entre países

slide49

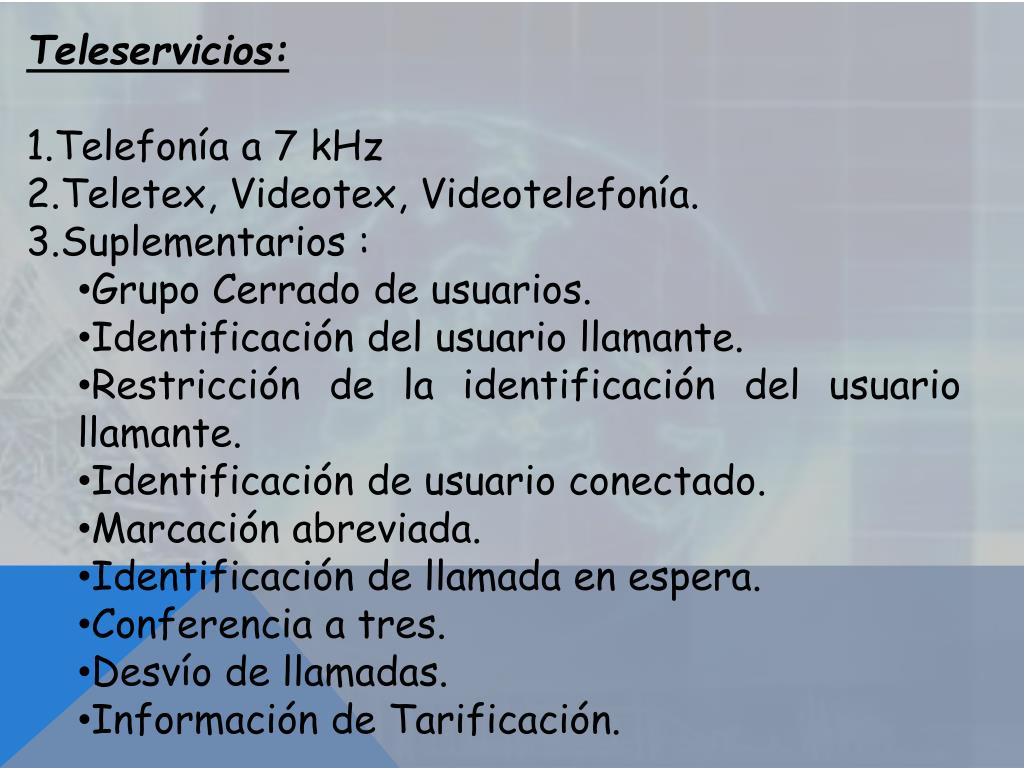

Teleservicios:

  • Telefonía a 7 kHz
  • Teletex, Videotex, Videotelefonía.
  • Suplementarios :
    • Grupo Cerrado de usuarios.
    • Identificación del usuario llamante.
    • Restricción de la identificación del usuario llamante.
    • Identificación de usuario conectado.
    • Marcación abreviada.
    • Identificación de llamada en espera.
    • Conferencia a tres.
    • Desvío de llamadas.
    • Información de Tarificación.
slide50

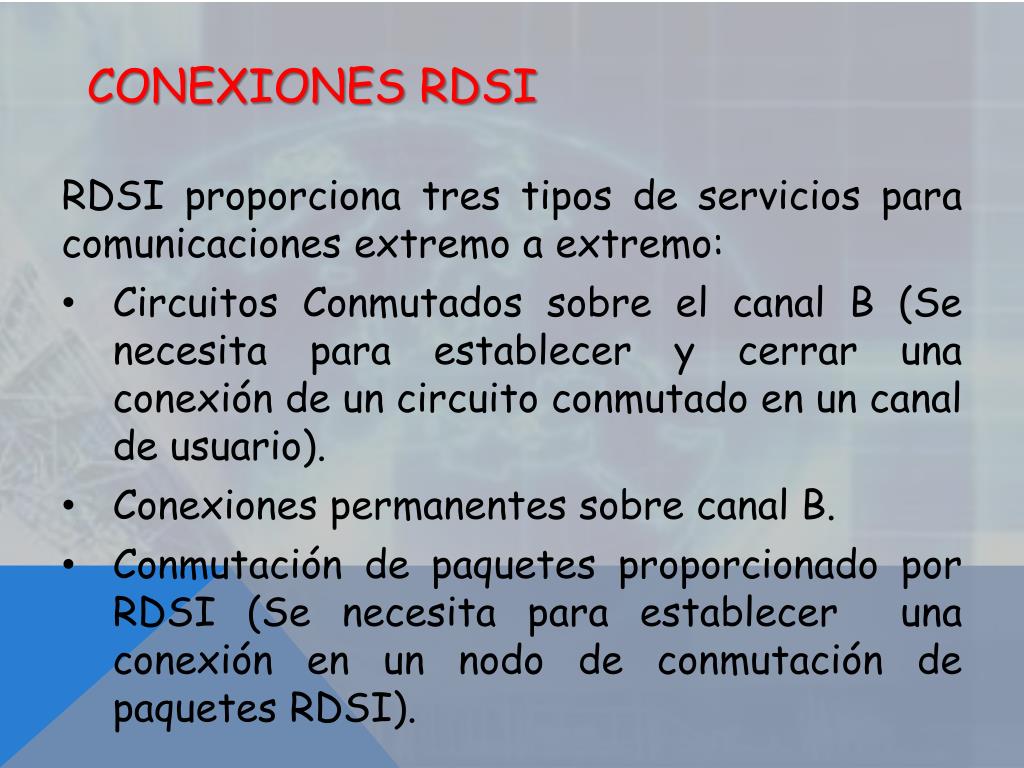

Conexiones RDSI

RDSI proporciona tres tipos de servicios para comunicaciones extremo a extremo:

Circuitos Conmutados sobre el canal B (Se necesita para establecer y cerrar una conexión de un circuito conmutado en un canal de usuario).

Conexiones permanentes sobre canal B.

Conmutación de paquetes proporcionado por RDSI (Se necesita para establecer una conexión en un nodo de conmutación de paquetes RDSI).

slide52

Arquitectura de Protocolos

Desde el punto de vista del estándar OSI, una pila RDSI consta de tres protocolos:

Capa física

Capa de enlace, o data link layer (DLL)

Capa de red, o networklayer (el protocolo RDSI, propiamente dicho)

slide53

NUMERACIÓN

Una dirección RDSI puede utilizarse para:

  • Identificar un terminal específico dentro de una línea digital RDSI.
  • Identificar un punto de acceso al servicio de red en un entorno OSI.
  • Identificar un punto de acceso al servicio de red en un entorno no conforme al modelo OSI.
slide54

Conexión de multiples dispositivos

Con la RDSI es posible combinar diferentes fuentes de datos digitales y hacer que la información llegue al destino correcto.

Como la línea es digital, es fácil controlar el ruido y las interferencias producidos al combinar las señales.

slide55

SS7

SS7 (Sistema de Señalización 7) es un estándar para el control de la señalización en la Red Telefónica Pública Conmutada (PSTN) que se utiliza a nivel mundial para las redes de telecomunicaciones, tanto de línea fija y celular.

SS7 tiene numerosas aplicaciones y se encuentra en el corazón de las telecomunicaciones.

slide56

La creación de las llamadas telefónicas, la mensajería celular, y el suministro de convergencia de servicios de voz y datos son sólo algunas de las formas en que SS7 se utiliza en la red de comunicaciones.

El sistema SS7 ha sido concebido para satisfacer las necesidades tanto de voz como de datos, permitiendo una amplia gama de conexiones, incluyendo el modo circuito, el modo paquete, FrameRelay y ATM.

slide57

Ventajas:

  • Alta flexibilidad: puede ser empleado en diferentes servicios de telecomunicaciones
  • Alta velocidad: establecer una llamada a través de varias centrales toma menos de 1 segundo.
  • Alta confiabilidad: contienen poderosas funciones para eliminar problemas de la red de señalización.
  • Economía: puede ser usado por un amplio rango de servicios de telecomunicaciones. Requiere menos hardware que los sistemas anteriores.
