  1. Energetyka jądrowa

  2. Nukleony neutron proton

  3. Rozszczepienie jądra atomowego 1938-39 Otto Hahn Fritz Strassman, wyjaśnienie Lisa Maitner Uran Cez, Rubid, Bar, Stront, Ksenon, Krypton Warunek zajścia reakcji: istnienie minimalnej masy preparatu promieniotwórczego zwanej masą krytyczną

  4. Rozszczepienie jądra atomowego n n n n

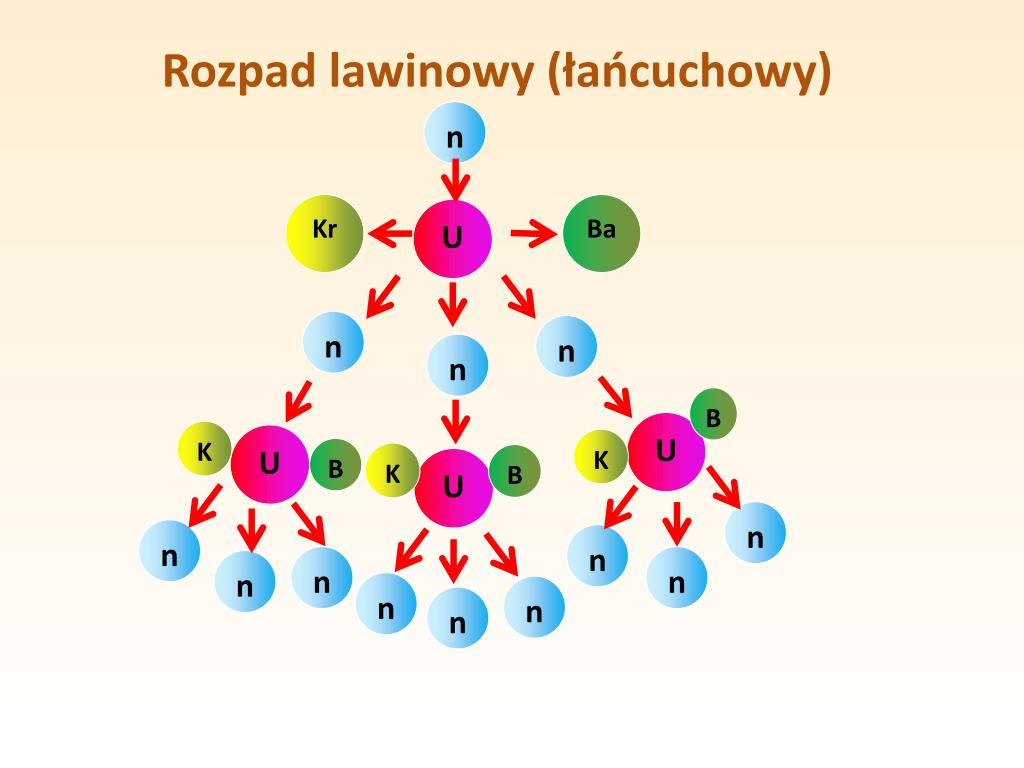

  5. Rozpad lawinowy (łańcuchowy) n Kr Ba U n n n B U K U K B K B U n n n n n n n n n

  6. Reaktor atomowy

  7. Reaktor atomowy Urządzenie, w którym w sposób kontrolowany przeprowadza się reakcję rozszczepienia jadra atomowego. Reakcja zachodzi w sposób lawinowy. Pierwszy reaktor (uranowo-grafitowy) zwany CP-1 (ang. Chicago Pile no.1, "Stos chicagowski nr 1") zbudowany został na Uniwersytecie w Chicago pod kierunkiem włoskiego uczonego Enrico Fermiego. Pierwsza kontrolowana reakcja łańcuchowa została w nim zapoczątkowana 2 grudnia 1942.

  8. Reaktor atomowy Elementy konstrukcyjne reaktora jądrowego: 1 - osłona biologiczna 2 - reflektor neutronów 3 - pręty bezpieczeństwa 4 - pręty sterujące 5 – moderator 6 - pręty paliwowe 7 - chłodziwo

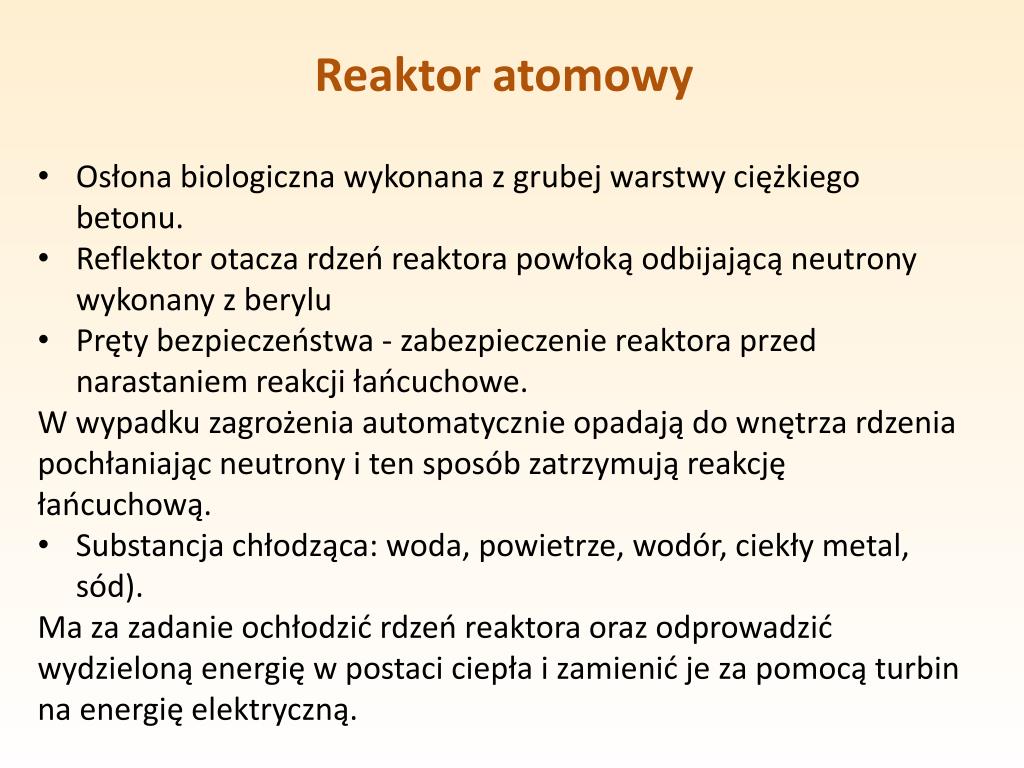

  9. Reaktor atomowy • Osłona biologiczna wykonana z grubej warstwy ciężkiego betonu. • Reflektor otacza rdzeń reaktora powłoką odbijającą neutrony wykonany z berylu • Pręty bezpieczeństwa - zabezpieczenie reaktora przed narastaniem reakcji łańcuchowe. • W wypadku zagrożenia automatycznie opadają do wnętrza rdzenia pochłaniając neutrony i ten sposób zatrzymują reakcję łańcuchową. • Substancja chłodząca: woda, powietrze, wodór, ciekły metal, sód). • Ma za zadanie ochłodzić rdzeń reaktora oraz odprowadzić wydzieloną energię w postaci ciepła i zamienić je za pomocą turbin na energię elektryczną.

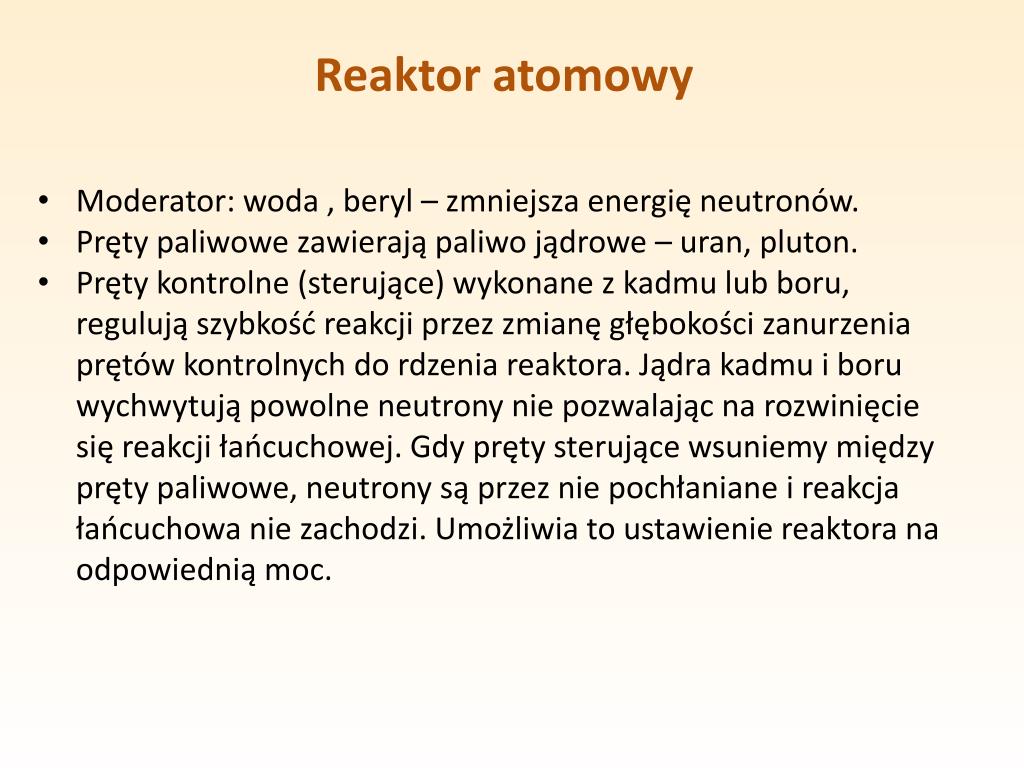

  10. Reaktor atomowy • Moderator: woda , beryl – zmniejsza energię neutronów. • Pręty paliwowe zawierają paliwo jądrowe – uran, pluton. • Pręty kontrolne (sterujące) wykonane z kadmu lub boru, regulują szybkość reakcji przez zmianę głębokości zanurzenia prętów kontrolnych do rdzenia reaktora. Jądra kadmu i boru wychwytują powolne neutrony nie pozwalając na rozwinięcie się reakcji łańcuchowej. Gdy pręty sterujące wsuniemy między pręty paliwowe, neutrony są przez nie pochłaniane i reakcja łańcuchowa nie zachodzi. Umożliwia to ustawienie reaktora na odpowiednią moc.

  11. Podział reaktorów • Reaktory dzielimy ze względu na: • przeznaczenie • konstukcję • energię neutronów • rodzaj moderatora i chłodziwa • system odprowadzania ciepła • rodzaj paliwa

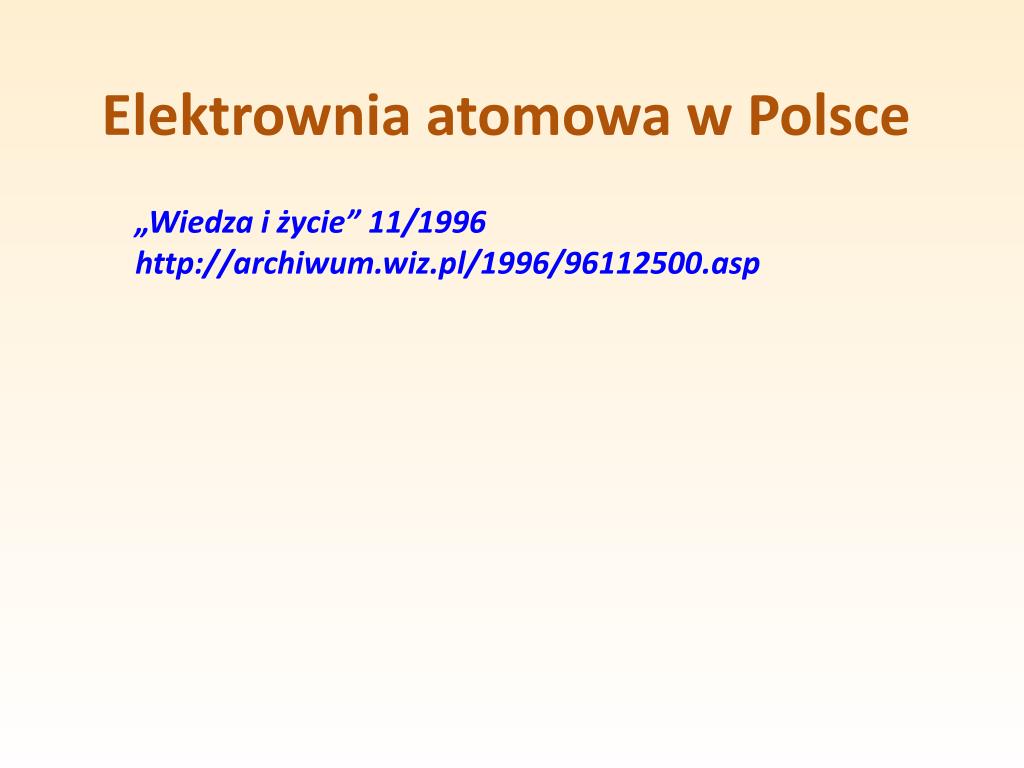

  12. Elektrownia atomowa w Polsce „Wiedza i życie” 11/1996 http://archiwum.wiz.pl/1996/96112500.asp

  13. Złoża uranu w Polsce

  14. Złoża uranu na świecie Źródło: OECD NEA & IAEA, Uranium 2007: Resources, Production and Demand ("Red Book")

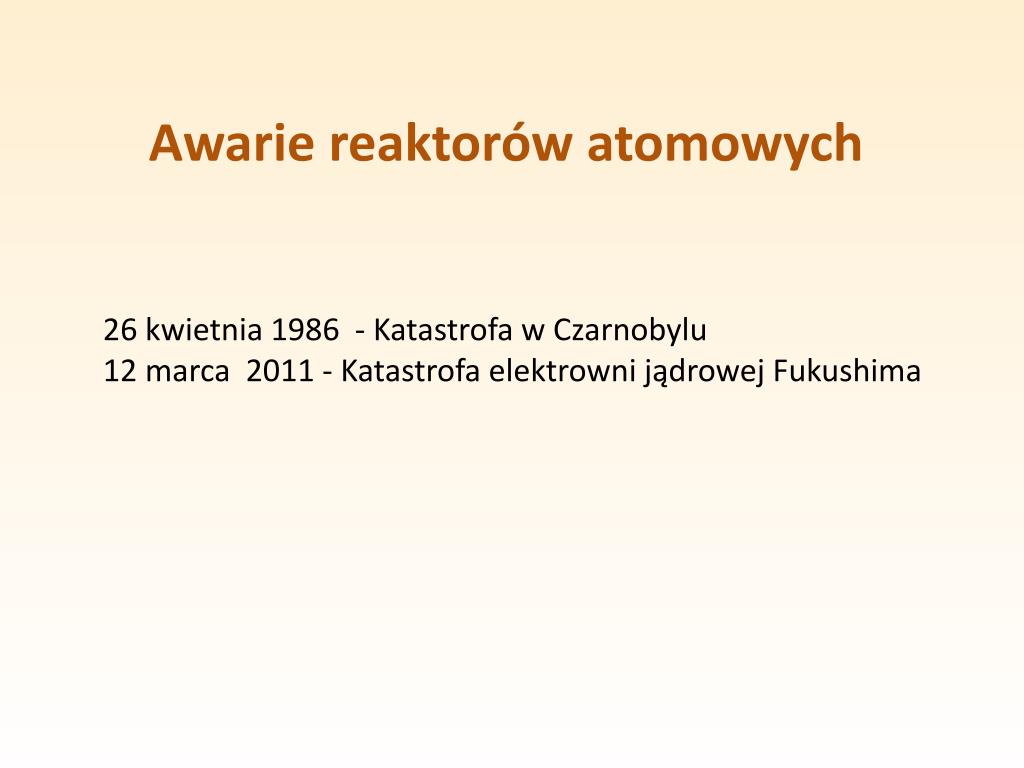

  15. Awarie reaktorów atomowych 26 kwietnia 1986 - Katastrofa w Czarnobylu 12 marca 2011 - Katastrofa elektrowni jądrowej Fukushima

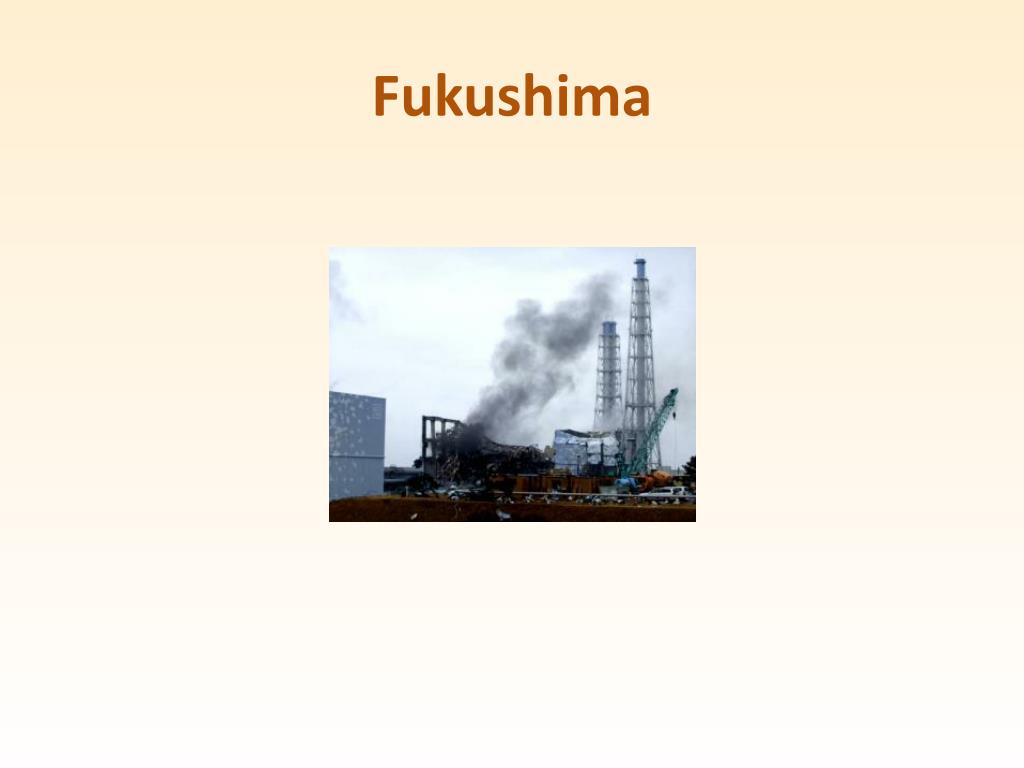

  16. Fukushima

  17. Fukushima

  18. Przesuwanie się chmury radioaktywnej

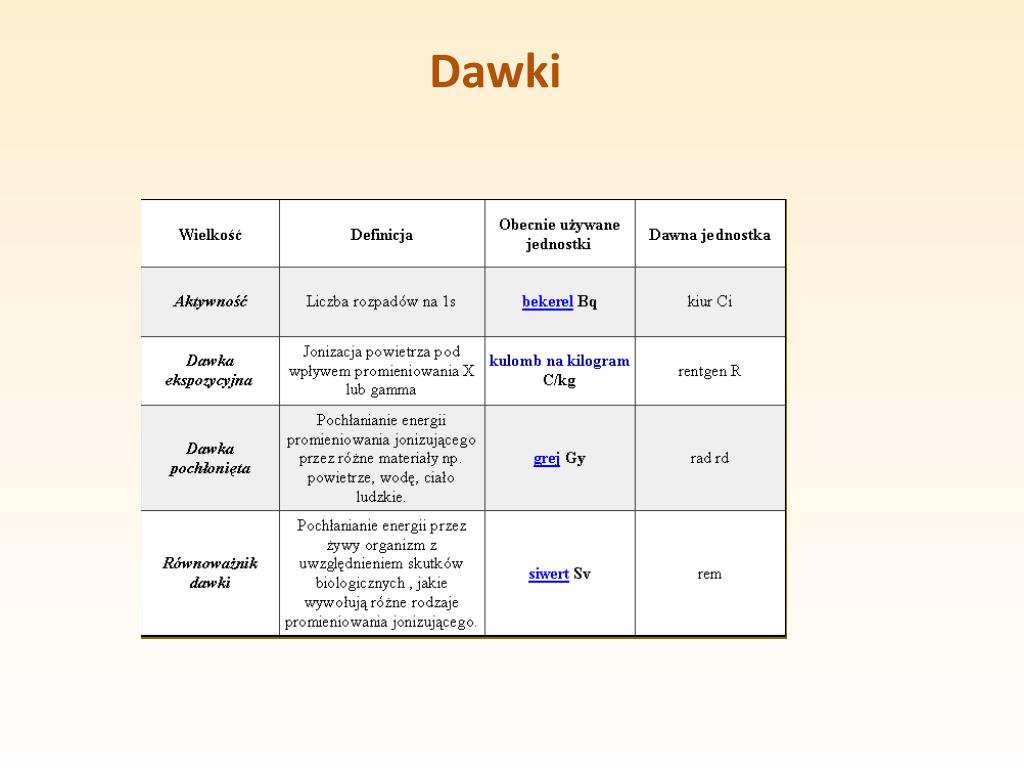

  19. Dawki

  20. Dawki

  21. Promieniowanie rentgenowskie Moje „dłonie”

  22. Za energia jadrową • Wykres przedstawia energię jaką należałoby dostarczyć, aby rozłożyć jądro atomowe na pojedyncze składniki. • Jądra H mają najniższą energię właściwą. • W reakcji syntezy termojądrowej powstają jądra helu He, ich energia wiązania jest dużo większa • Duży defekt masy można wykorzystać do produkcji energii elektrycznej .

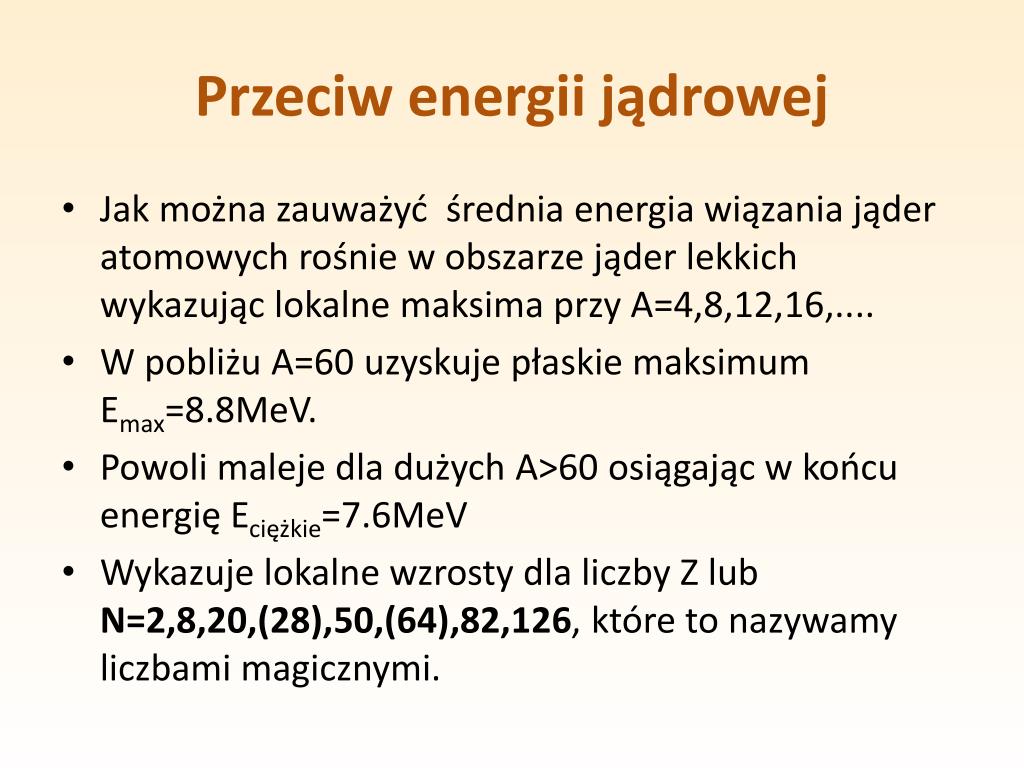

  23. Przeciw energii jądrowej • Jak można zauważyć średnia energia wiązania jąder atomowych rośnie w obszarze jąder lekkich wykazując lokalne maksima przy A=4,8,12,16,.... • W pobliżu A=60 uzyskuje płaskie maksimum Emax=8.8MeV. • Powoli maleje dla dużych A>60 osiągając w końcu energię Eciężkie=7.6MeV • Wykazuje lokalne wzrosty dla liczby Z lub N=2,8,20,(28),50,(64),82,126, które to nazywamy liczbami magicznymi.
