projekt bogentypen

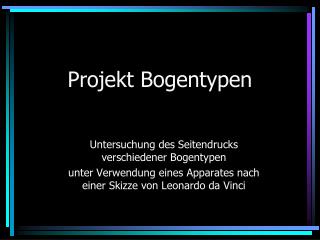

Projekt Bogentypen

Untersuchung des Seitendrucks verschiedener Bogentypen

unter Verwendung eines Apparates nach einer Skizze von Leonardo da Vinci

2 schr ggestellte platten

Rundbogen

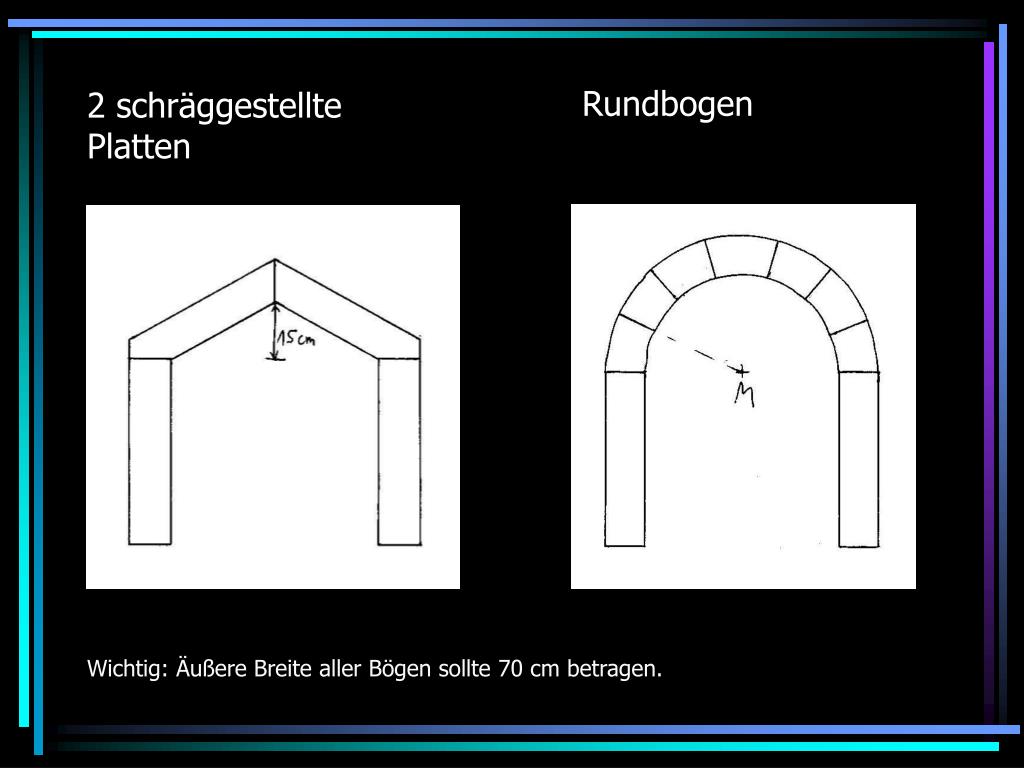

2 schräggestellte Platten

Wichtig: Äußere Breite aller Bögen sollte 70 cm betragen.

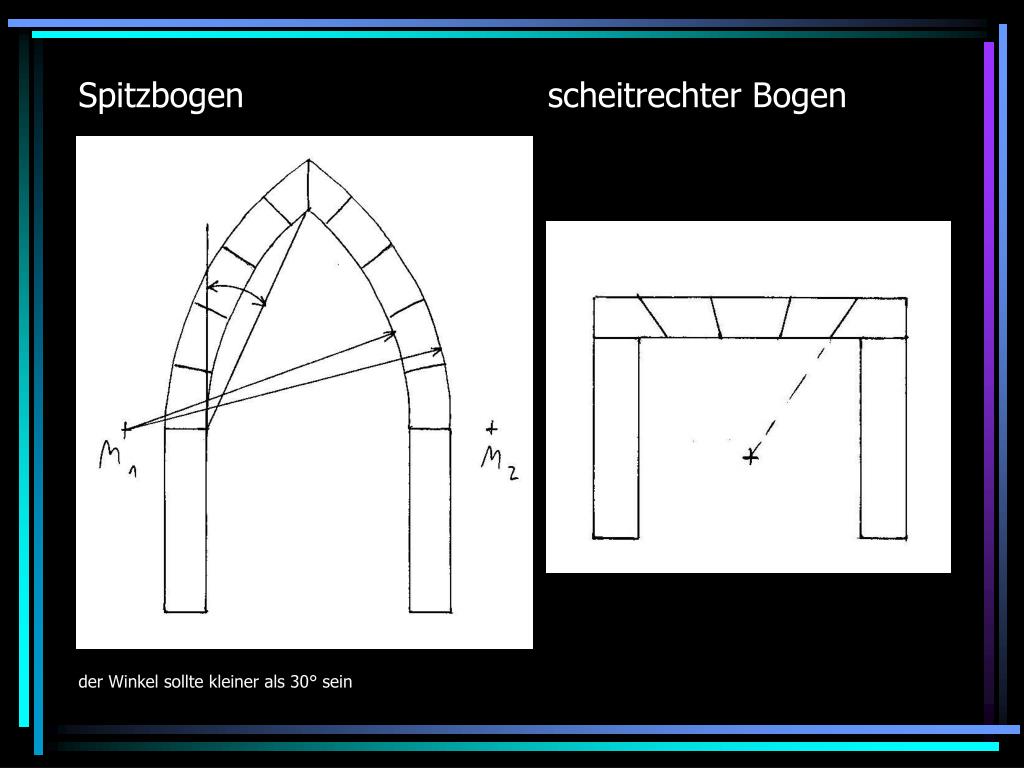

spitzbogen

scheitrechter Bogen

Spitzbogen

der Winkel sollte kleiner als 30° sein

segment oder stichbogen

Korbbogen

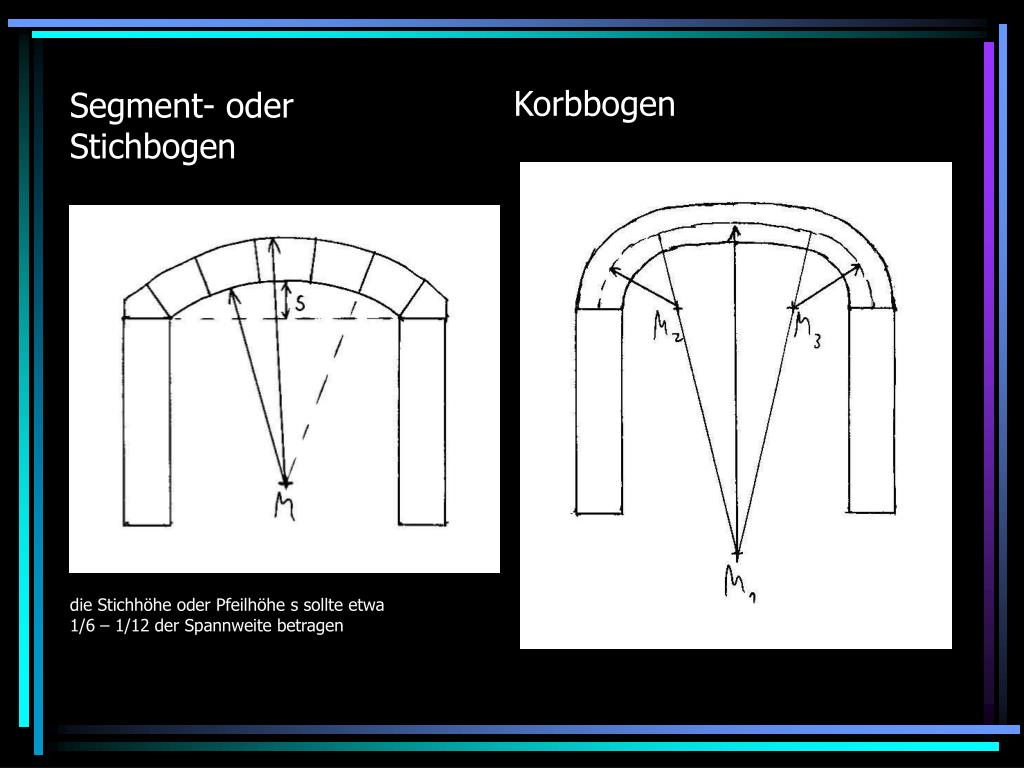

Segment- oder Stichbogen

die Stichhöhe oder Pfeilhöhe s sollte etwa 1/6 – 1/12 der Spannweite betragen

slide5

weitere Bogentypen:Katenoide(Konstruktion mit Kettenlinie)elliptischer Bogen(Gärtner-Konstruktion bzw. Konstruktion nach A. Dürer)Parabelbogen
