ergonomi

Ergonomi

Dr. A. Kadir ATLI

Halk Sağlığı (iş sağlığı) Bilim Uzmanı

2010-ANKARA

oturumun amac
Oturumun Amacı
  • Ergonomi ve iş fizyolojisi konusunda temel kavramları bilmek ve önemini kavramak.

Dr. A. Kadir ATLI

renim hedefleri
Öğrenim hedefleri
  • Ergonomi tanımı, temel kavramları,
  • İşin insana uyumu,
  • Ergonomik risklerin etkileri ve önlenmesi,
  • İlgili mevzuat hakkında bilgi sahibi olmak.

Dr. A. Kadir ATLI

alt ba l klar
Alt başlıklar
  • İş fizyolojisi ve biyomekanik
  • Antropometri ve çalışma ortamı tasarımı
  • Çalışma alanlarında ergonomik risk etmenleri
  • Ergonomik çalışma ekipmanları
  • Çalışma süresince gereken egzersizler
  • İlgili mevzuat

Dr. A. Kadir ATLI

ergonomi1

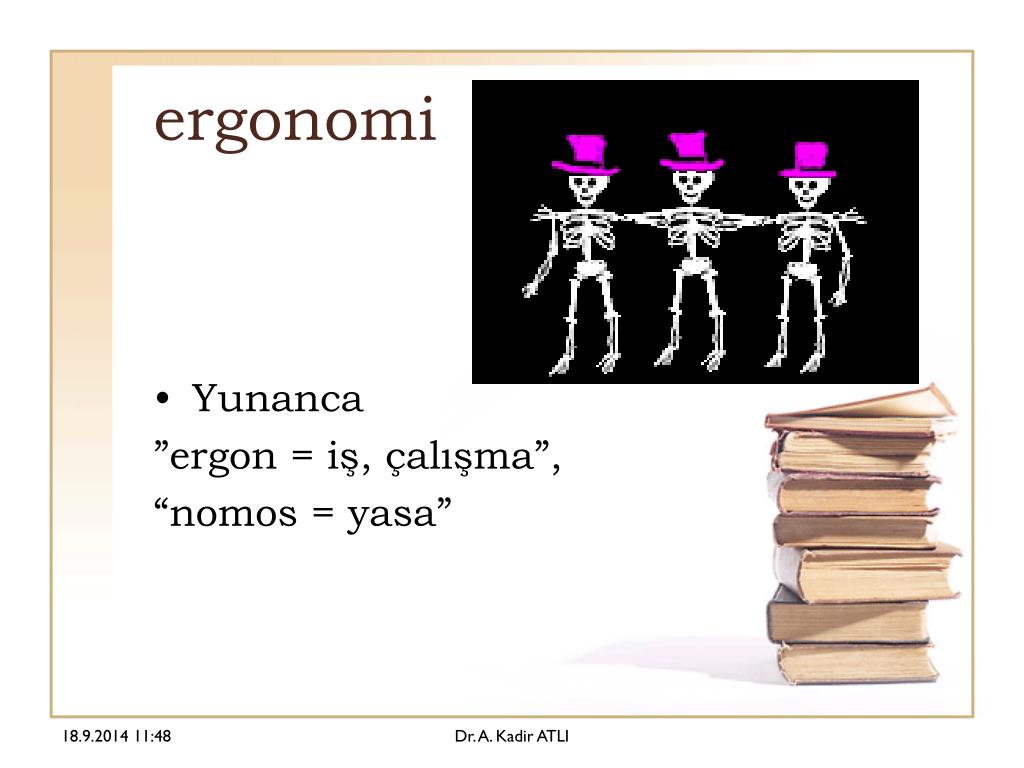

ergonomi
  • Yunanca

”ergon = iş, çalışma”,

“nomos = yasa”

Dr. A. Kadir ATLI

ergonomi2
ergonomi;
  • insanın biyolojik, psikolojik özelliklerini göz önünde bulundurarak

insan-makine-çevre uyumunun doğal ve teknik kurallarını araştıran, disiplinler arası araştırma, geliştirme ve uygulama çalışmaları olarak tanımlanabilir.

Dr. A. Kadir ATLI

slide7

ERGONOMİ;

İnsanların anatomik özelliklerini, antropometrik özelliklerini, fiziksel kapasitelerini ve toleranslarını göz önüne alarak, endüstriyel iş ortamındaki tüm faktörlerin etkisi ile olabilecek organik ve psiko-sosyal stresler karşısında, sistem verimliliği ve insan-makine-çevre uyumunun temel yasalarını ortaya koymaya çalışan disiplini bir araştırma geliştirme aracıdır.

Dr. A. Kadir ATLI

yorgunluk
Yorgunluk

Dr. A. Kadir ATLI

yorgunluk1

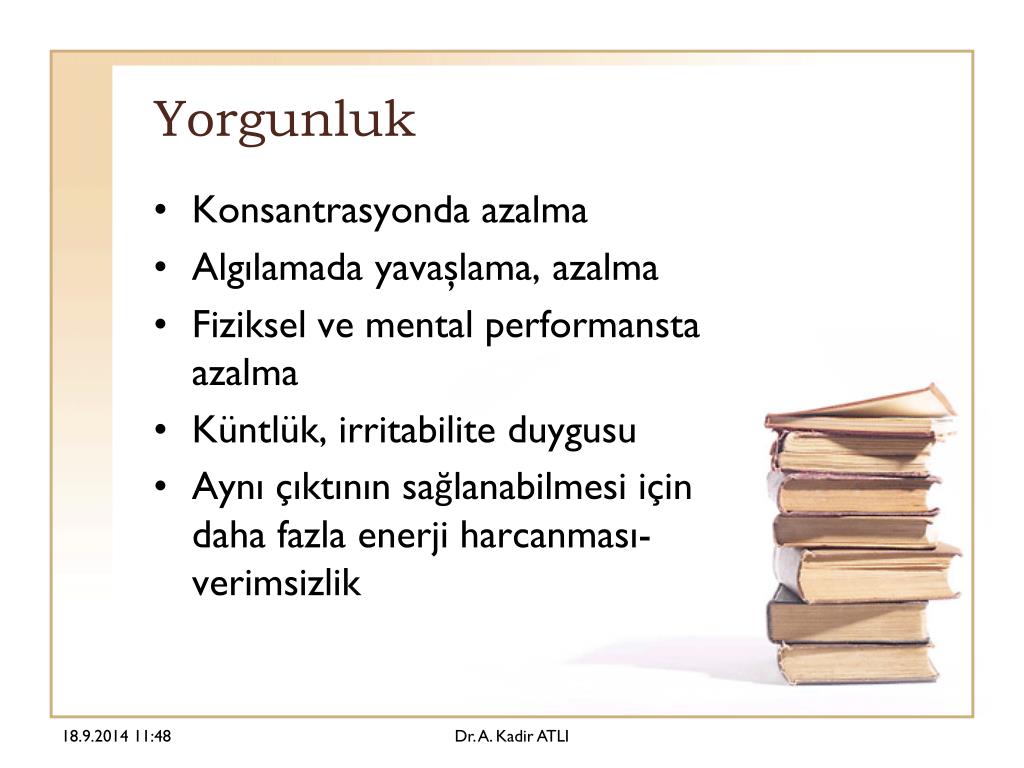

Yorgunluk
  • Konsantrasyonda azalma
  • Algılamada yavaşlama, azalma
  • Fiziksel ve mental performansta azalma
  • Küntlük, irritabilite duygusu
  • Aynı çıktının sağlanabilmesi için daha fazla enerji harcanması-verimsizlik

Dr. A. Kadir ATLI

uygun ara kullan m
Uygun araç kullanımı

Dr. A. Kadir ATLI

bilgisayarla al ma

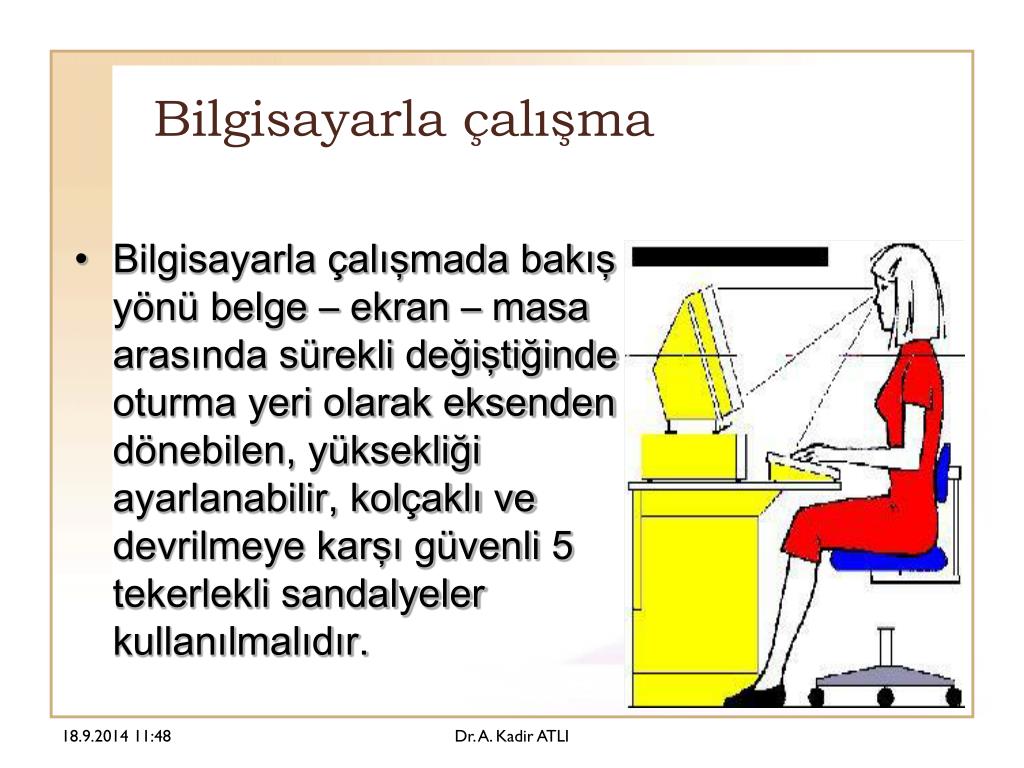

Bilgisayarla çalışma
  • Bilgisayarla çalışmada bakış yönü belge – ekran – masa arasında sürekli değiştiğinde oturma yeri olarak eksenden dönebilen, yüksekliği ayarlanabilir, kolçaklı ve devrilmeye karşı güvenli 5 tekerlekli sandalyeler kullanılmalıdır.

Dr. A. Kadir ATLI

oturarak al ma
Oturarak çalışma

Dr. A. Kadir ATLI

oturarak al ma1
Oturarak çalışma
  • Çalışma esnasında ayaklar ve bacaklar için yeterli hareket alanı bulunmalı ve çalışma yüzeyi yansıtma katsayısı % 30 – 50 olmalıdır.
  • Çalışma masası sabit ise alt kenarının yerden yüksekliği 68 cm, ayarlanabilir ise 64-74 cm arasında olmalıdır.
  • Klavye ortasının yerden yüksekliği 71-74 cm olmalıdır.
  • Sandalye ve arkalık yüksekliği otururken kolayca ayarlanabilir olmalıdır.
  • Oturma yüksekliği kolların mümkün olduğu kadar az gergin ve yatay olması sağlanmalıdır.
  • Baldırın iç yüzeyine gelen basıncı azaltmak için de ayakların zemine veya ayak altlığına yeterince oturmasına dikkat edilmelidir.

Dr. A. Kadir ATLI

slide14

Dik oturma, omurgaya yaklaşık % 25 daha az yük binmesini sağlar ve bir çok sırt problemini önler. Bu sebeple personele doğru oturma pozisyonun önemi aşılanmalıdır.

  • Bilgisayar ekranının görüntü kalitesi, göz sağlığı açısından çok önemlidir.
  • Ekrandaki yazı karakterlerinin büyüklüğü 2.6 mm’ nin altına düşmemeli, ekran tozlu kalmamalı ve görüntüde titreşim olmamalıdır
  • Ekrana bakış uzaklığı 50 – 70 cm. arasında olmalıdır. Işık yansımasını minimuma indirebilmek amacıyla ekranlar mümkünse pencerelere 90 derece dik olacak şekilde yerleştirilmelidir.
  • Ekranlarda siyah fon kullanmak, personelde koyu bir tünele giriş etkisi yapabilir ve aydınlık ortamda göz kamaşma etkisini de arttırır.

Dr. A. Kadir ATLI

b roda al ma
Büroda çalışma

Dr. A. Kadir ATLI

mola dinlenmek i in verilen ara
Mola: Dinlenmek için verilen ara
  • Spontan mola; aşırı zorlayıcı işte çalışanın kendince verdiği ara,
  • Maskelenmiş mola; yapılması gereken işin yerine ikincil bir işin yapılması,
  • İş koşullu mola; makine temizliği, arkadaşa, amire danışma için çalışma ortamından ayrılma
  • Programlı mola; çay saati vb.

Dr. A. Kadir ATLI

mola gibi
Mola gibi
  • Dönüşümlü iş,
  • Farklı mekanda iş,
  • İlgi çekici iş,
  • Tempolu iş,
  • Yeni bilgi edinmeye yönelik iş,

Dr. A. Kadir ATLI

ba boyun a kl
Baş boyun açıklığı

Dr. A. Kadir ATLI

al ma yak n evresi

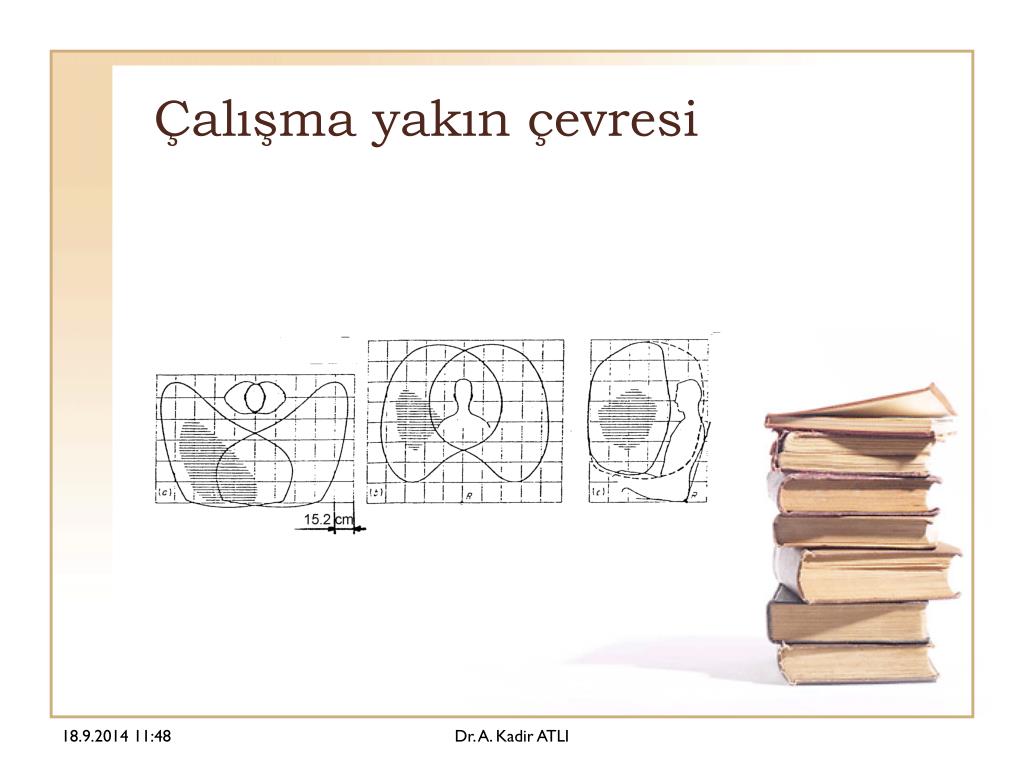

Çalışma yakın çevresi

Dr. A. Kadir ATLI

masa ba al ma

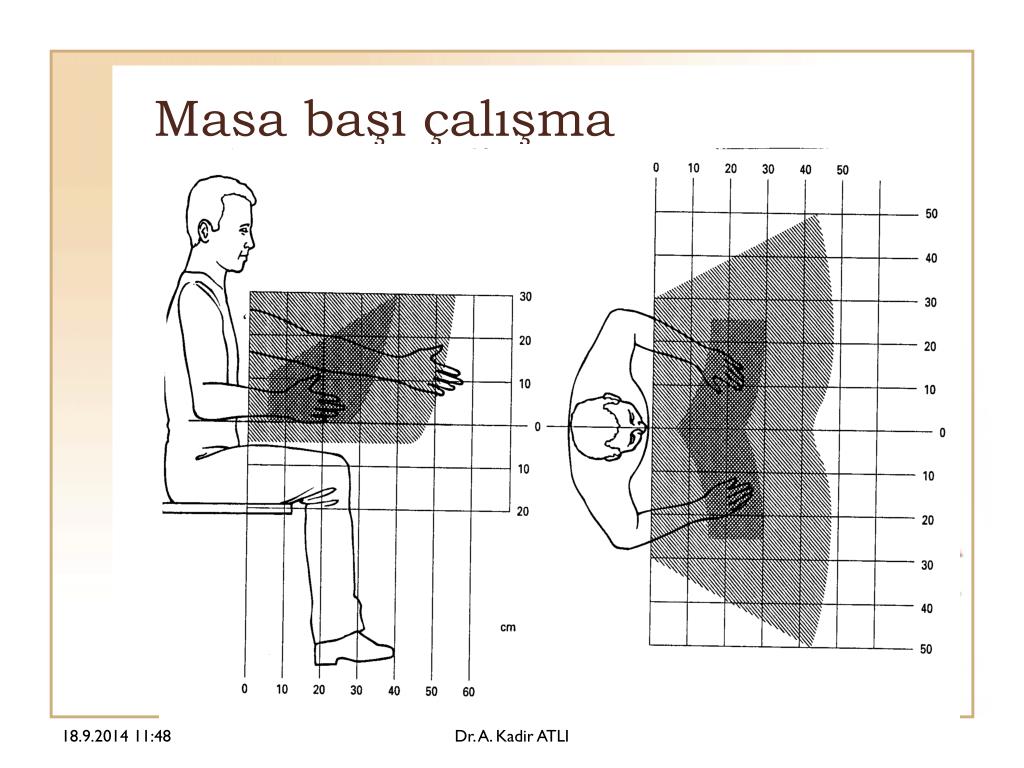

Masa başı çalışma

Dr. A. Kadir ATLI

otur ar ak
Otur(ar)ak

Dr. A. Kadir ATLI

dar alanda al ma
Dar alanda çalışma

Dr. A. Kadir ATLI

antropometri

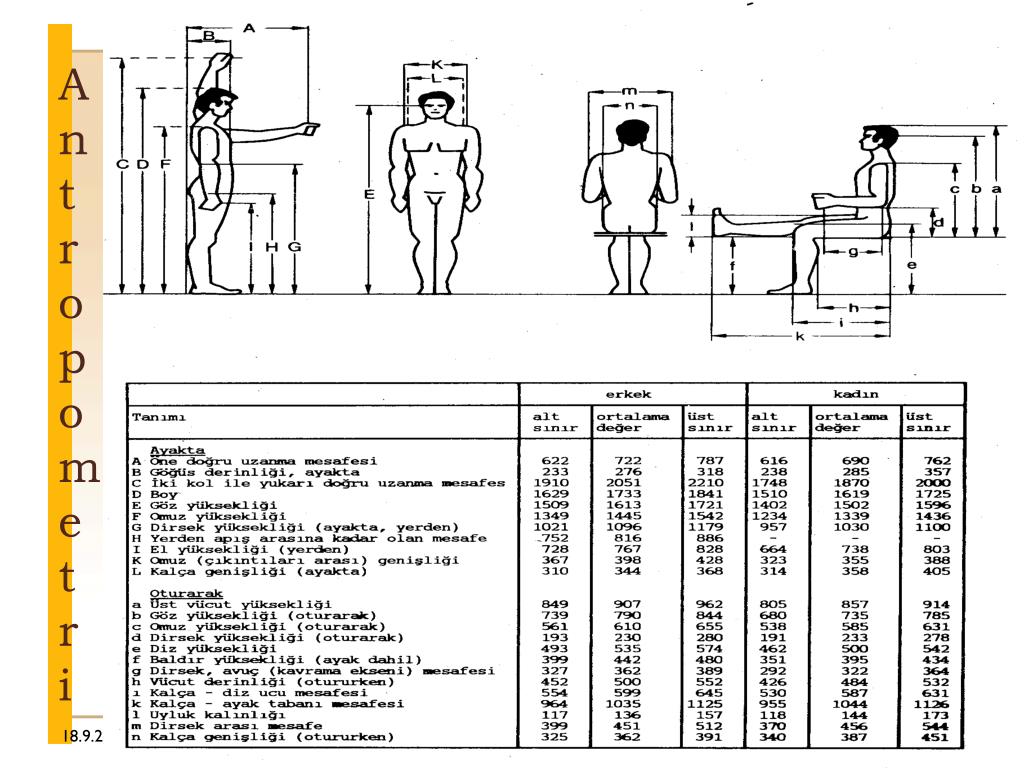

Antropometri

Dr. A. Kadir ATLI

al ma sandalyesi
Çalışma sandalyesi

Dr. A. Kadir ATLI

y k ta ma

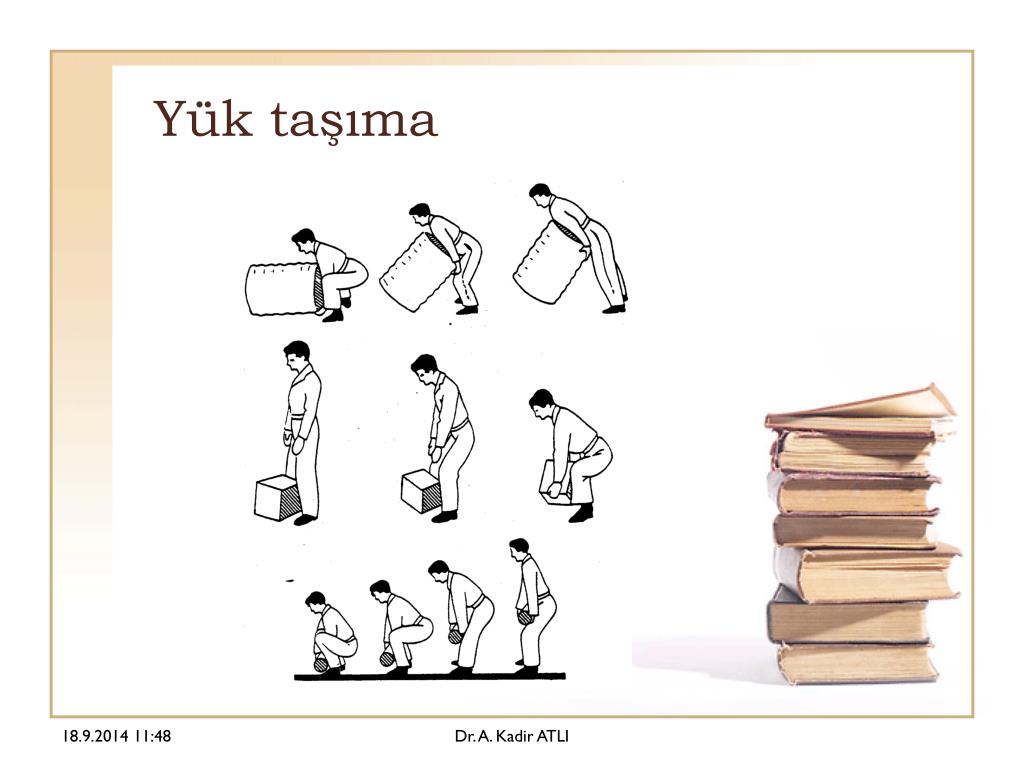

Yük taşıma

Dr. A. Kadir ATLI

el kol a kl

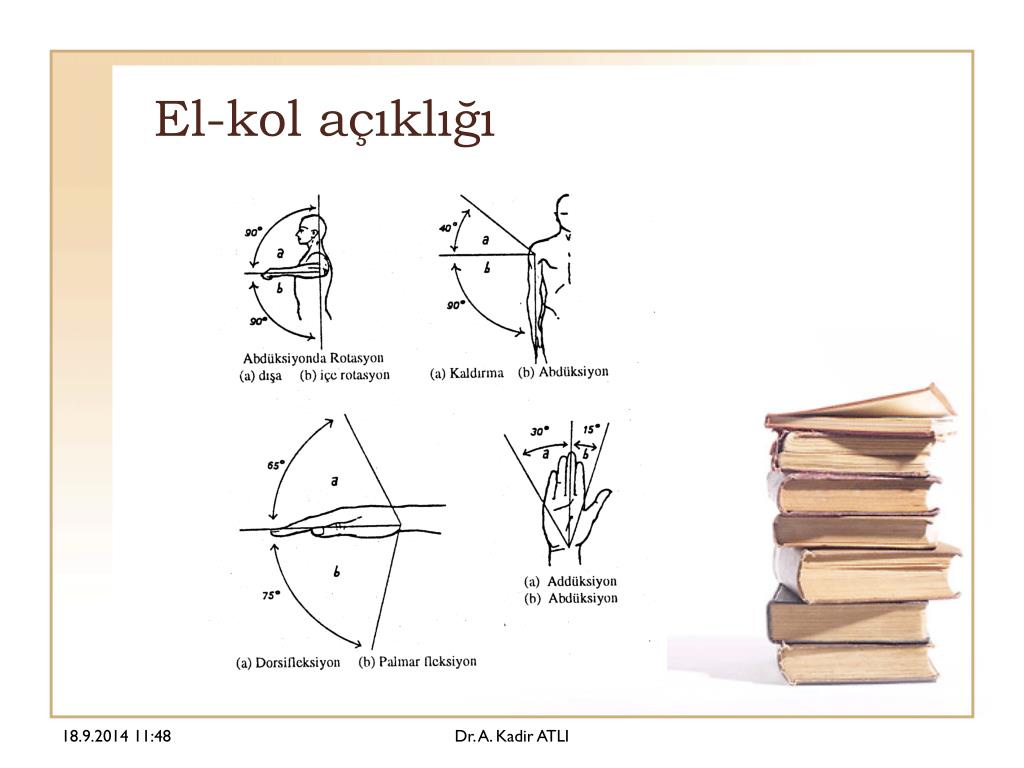

El-kol açıklığı

Dr. A. Kadir ATLI

ayak bacak a kl
Ayak-bacak açıklığı

Dr. A. Kadir ATLI

bel f t
Bel-fıtığı

Dr. A. Kadir ATLI

azami kuvvet i inde tutma kuvvetinin y zdesi artt k a tutabilme s resi azal r
Azami kuvvet içinde tutma kuvvetinin yüzdesi arttıkça tutabilme süresi azalır

Dr. A. Kadir ATLI

ka n lamayan durumlar
Kaçınılamayan durumlar

Dr. A. Kadir ATLI

slide46

Ergonomi Laboratuarı

Çalışmaları

Dr. A. Kadir ATLI

cihazlar
Cihazlar
  • Odiometre (Audiometre)
  • Gaz Ölçüm Cihazı
  • Vibrometre
  • Ses Düzeyi Ölçer (Sound level meter)
  • Ses Düzeyi Ölçer Kalibratörü
  • Gürültü Doz Ölçer (Dosimeter, dozimetre)
  • Nem, Sıcaklık Ölçer
  • Anatomik ve Fizyolojik Kartlar

Dr. A. Kadir ATLI

slide48

Antropometre Seti

  • Renk Körlügü Test Kiti
  • Sayısal Tansiyon Monitörü ve Yazıcı
  • EKG Cihazı
  • Ergonomik Bisiklet
  • Ergonomik Sandalye
  • Ultra İnce Parçacık Sayacı
  • Beceri Testi Seti

Dr. A. Kadir ATLI

slide49

Anemometre

  • GörüşTesti Cihazı
  • Işıma Enerjisi Ölçüm Cihazı (Radiometer, radyometre)
  • Isısal Yüklenme Monitörü
  • Işık Ölçer
  • Mikrometre
  • Kumpas
  • Grafik ve Veri Kaydedici
  • Lazerli mesafe ölçer
  • TV, DVD

Dr. A. Kadir ATLI

odiometre
Odiometre

Dr. A. Kadir ATLI

gaz l m cihaz gas detector
Gaz Ölçüm Cihazı(Gas Detector)

Ölçülen gazlar;

CH4, CO, H2S, O2

Ölçme sınırı;

CH4 : % 0..100 LEL

O2 : % 0..25 VOL

CO : 0..300 ppm

H2S : 0..100 ppm

Dr. A. Kadir ATLI

vibrometre titre s im l m cihaz
Vibrometre(Titresim Ölçüm Cihazı)

Hız Kademeleri:

200mm/s 0,50 ~ 199,9 mm/s

7.87 inch/s 0.02 ~ 7,879 inch/s

vme Kademeleri:

200m/s² 0,5 ~ 199,9 m/s²

656ft/s² 2.0 ~ 656ft/s²

Dr. A. Kadir ATLI

ses d zeyi l er sound level meter
Ses Düzeyi Ölçer (Sound level meter)
  • Frekans Bandı: 31,5Hz - 8000Hz,Ölçüm Sahası: A konumunda 30-130dB, C konumunda 35-130dB,Ölçüm Kademeleri:30-80dB, 40-90dB, 50-100dB, 60-110dB, 70-120dB, 80-130dB,

Dr. A. Kadir ATLI

g r lt doz l er dosimeter dozimetre tes 1355
Gürültü Doz Ölçer(Dosimeter, dozimetre) Tes 1355
  • % ve TWA olarak zamana göre gürültü
  • siddeti ve ses seviyesi ölçme özelligi,
  • Ölçme aralıgı: 70-140 dBA (+-1.5dB)
  • 0-1999 % doz
  • Kritik düzeyler: 80, 84, 85, 90 dB
  • Esik düzeyleri: 70-90 dB (1dB adım)
  • Katlama faktörü: 3dB, 4dB, 5dB veya 6 dB
  • Tepe degeri : 140 dB

Dr. A. Kadir ATLI

nem s cakl k l er
Nem, Sıcaklık Ölçer
  • Ölçüm aralığı:
  • Nem; 10% - 95% R.H.,
  • Sıcaklık; -20 0C - +600C;
  • -4 0F - +140 0F,

Dr. A. Kadir ATLI

slide59
SFT
  • Solunum fonksiyon testleri çok genel bir yaklaşımla akciğerlerin kapasitesini ve fonksiyonel durumunu objektif olarak ölçmeye yarar.

Dr. A. Kadir ATLI

slide60

Büyük

Antropometre

0.1cm hassasiyetle

0 - 60cm ölçüm

aralığına sahiptir.

Küçük

Antropometre

0.1cm hassasiyetle

30cm' ye kadar

ölçüm yapılabilir.

Dr. A. Kadir ATLI

i k l er light meter
Işık Ölçer (Light Meter)
  • Işık ölçer, ışık kaynağı seçme özelliğine, Tungsten/Gün ışığı, Floresan, Sodyum ve Cıva ışıması için otomatik düzeltme faktörlerine sahiptir.
  • 0' dan 5000 Fc (Foot Candle) ' ye ve 0' dan 50000 Lux' e kadar ölçüm yapabilir 10,764 fc (foot candle)= Lux (Lümen/metre2)

Dr. A. Kadir ATLI

ultra nce par ac k sayac partik l l m cihaz
Ultra İnce Parçacık Sayacı(Partikül ölçüm cihazı)

Cihaz ultra ince (0.1 mikrometre çapından

küçük) parçacıkların bulunması ve

sayılmasında kullanılır.

Kendi içerisindeki bir pompa yardımıyla

parçacıklar alkol buharıyla karıştırılmak

üzere bir doyurucu tüpe doğru itilir.

Konsantrasyon aralığı 0 - 5x105

partikül/cm3, ölçülen parçacık boyut aralığı

0.02' den 1 mikrometreye kadardır.

Numune akış hızı 100cm3/dakikadır

Dr. A. Kadir ATLI

anemometre r zgar h z l m cihaz
Anemometre(Rüzgar Hızı Ölçüm Cihazı)
  • Ölçüm aralıkları;
  • m/s için; 0-45.0,
  • ft/dk için; 0-8888,
  • km/sa için; 0-140.0,
  • knots için; 0-88.0,
  • (1 knot = 0.514 m / s)
  • Sıcaklık için; 0-600C

Dr. A. Kadir ATLI

g r testi cihaz
GörüşTesti Cihazı
  • Görüş testi cihazı insanın görsel performansının hızlı ve hassas olarak ölçülmesinde kullanılan bir cihazdır.
  • -İki gözle bir cisme odaklanma testi
  • - İki gözle uzak sekil içindeki detayları görebilme testi
  • -Sağ/sol gözle uzak sekil içindeki detayları görebilme testi
  • -Derinlik algılama testi
  • - Renk ayırt etme testi
  • -Yükseklik algılama testi
  • -Yatay algılama testi

Dr. A. Kadir ATLI

i ma enerjisi l m cihaz radiometer radyometre
Işıma Enerjisi Ölçüm Cihazı(Radiometer, radyometre)
  • Bir ısıma demeti içerisindeki enerjiyi ölçebilen ve
  • W/m2 biriminde kalibre edilmiş bir cihazdır
  • Morötesinde 0.3 m' den kızılötesinde 15 m' ye kadar
  • dalga boylarında düzgün bir spektral yanıt verebilir.
  • Dedektör, genişısıma kaynakları için 60' lik bir koni açısı içerisinde duyarlıdır ve hassasiyeti 1000W/m2‘ den 1W/m2' ye kadar 4 aralıkta seçilebilir.

Dr. A. Kadir ATLI

is sal y klenme monit r heat stress monitor
Isısal Yüklenme Monitörü(Heat Stress Monitor)
  • İnsanda ısı gerilmesine tepki olarak oluşan bireysel vücut yüklemesini monitörlemek için kullanılır.
  • Sıcaklık sensörünün ölçüm aralığı: 33- 40 °C (91.4 - 104 °F) arasında,
  • Kalp atışı ölçüm aralığı: 40 - 220 BPM (beat per minute) arasındadır.

Dr. A. Kadir ATLI

ekg elektrokardiyograf cihaz
EKG (Elektrokardiyograf) Cihazı

Kalp kasının ve sinirsel iletim

Sisteminin çalışmasını incelemek üzere

kalpte meydana gelen elektrik

faaliyetinin kaydedilmesini sağlar.

Dr. A. Kadir ATLI

emg enmg
EMG-ENMG
  • Sinir yaralanmaları
  • Sinir sıkışmaları
  • Bel ve boyun fıtıkları
  • Kol ve bacaklarda uyuşma ve yanma tarzında ki tablolar
  • Yüz felçleri
  • Sinirlerin fonksiyonlarını bozan hastalıkların teşhisi (Metabolik hastalıklar:; Şeker hastalığı, böbrek hastalığı gibi)
  • Kas hastalıklarının teşhisi
  • Kas erimeleriyle giden omurilik hastalıklarının teşhisi için yapılır.

Dr. A. Kadir ATLI

beceri testi seti
Beceri Testi Seti

Bu test aleti bir boarddan, deliklerden, bir

takım çubuklar,somunlar, vidalardan ve

baslıklardan oluşmaktadır.

Testte çubuklar ve baslıkların monte işlemi için 3 dakika,

conta ve somunların T çubuğuna dizilmesi için gerekli test süresi 40

saniyedir.

Ayrıca her 2 el için ayrı ayrı 40 saniye de tutulabilir.

Dr. A. Kadir ATLI

slide72
Sonuç:
  • ERGONOMİ BİLİMİNİN AMACI
  • İnsanlar tarafından kullanılan araç gereç ve düzeneklerin kullanım etkinliğinin artırılması,
  • ERGONOMİNİN AMACI
  • Uyumluluktur.
  • Verimin artırılmasıdır.

Dr. A. Kadir ATLI

ergonom
ERGONOMİ
  • Multidisipliner bir bilimdir.
  • Anatomi, antropometri, endüstri mühendisliği, mekatronik mühendisliği, iş fizyolojisi, biyomekanik, psikoloji, adli tıp,
  • ……..

Dr. A. Kadir ATLI

tehlike de erlendirmesi
Tehlike değerlendirmesi;
  • Olasılık
  • Şiddet
  • Frekans

Dr. A. Kadir ATLI
