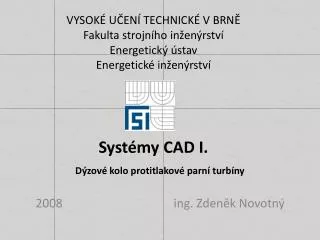

1. VYSOKÉ UČENÍ TECHNICKÉ V BRNĚFakulta strojního inženýrstvíEnergetický ústavEnergetické inženýrství Systémy CAD I. 2008 ing. Zdeněk Novotný Dýzové kolo protitlakové parní turbíny

2. ABSTRAKT Tato práce je zaměřena na obor tepelných turbín. Úvod obsahuje historický vývoj parních turbín a možných koncepcí. Práce se specializuje na dýzová kola regulačního stupně parní turbíny. Následuje popis možných koncepcí a konstrukčních variant těchto součástí. Nosnou částí je postup konstrukce dýz a dýzového kola v programu Solid Works.

3. OBSAH Úvod Konstrukční varianty dýz a dýzových kol Konstrukce hlavní dýzy Konstrukce dělící dýzy Konstrukce krajní dýzy Šrouby a půlkulové podložky Konstrukce dýzového kola a sestavy Závěr

4. Úvod • - Větší počet stupňů • Nižší tepelný spád na jeden • stupeň • Tepelný spád zpracováván ve • statorové i rotorové • lopatkové řadě • Pára vystupuje z několika • dýz a dosahuje vysoké • rychlosti • Expanze probíhá pouze v • rozváděcích dýzách

5. Konstrukční varianty dýz a dýzových kol Dýzy S rovným průtočným kanálem Se zakřiveným průtočným kanálem Dýzové kola Zavařené do skříně turbíny Šroubované do skříně turbíny Dýzové kolo s vnitřním a vnějším kroužkem

6. Konstrukce hlavní dýzy • umístění základních rovin do těžiště profilu • vysunutí základního profilu • vysunutí profilu tvořící průtočný kanál • vytvoření roviny v niž leží radiála • vytvoření vnějšího tvaru rotací kolem osy ležící v rovině radiálu • omezení dýzy tvarovými plochami vzdálenými o hodnotu rozteče • vytvoření náběžných úkosů • zaoblení hran a koutů

7. Konstrukce dělící dýzy Postup konstrukce je stejný jako u dýzy hlavní s tím rozdílem, že vysunujeme jiný základní profil .

8. Konstrukce krajní dýzy • Rotace zakladního tvaru profilu • Oříznutí dělící rovinou • Odlehčení výstupní hrany kanálu • Zaoblení rohů a koutů

9. Konstrukce dýzového kola • Rotace základního tvaru dýz.kola • Vytvoření dýzových skupin • Vytvoření otvorů pro šrouby a pulkulove podložky • Vytvoření vybrání pro klíč

10. Šrouby a půlkulové podložky • Speciální šrouby s odlehčeným dříkem • Dosedací plocha pod hlavou zmenšena • z důvodu snížení tření při dotahování • Půlkulové podložky používají se • z důvodu stálého osového zatížení šroubu • Horní podložka má konvexní tvar • Dolní podložka má konkávní tvar

11. Sestava dýzového kola • Dýzy zasuneme do dýzového kola dle vypočtených úhlů • Na žebro v dýzovém kole navazuje dělící dýza • Na koncích jsou nastrčeny krajní dýzy • Pojištění dýz těsnícím svárem • Vložení půlkulových podlože,pojistné podložky a speciálního šroubu

12. Závěr • Srozvíjejícím se průmyslem a životní úrovní lidské společnosti dochází k vyšší poptávce po elektrické energii. • Přes obrovský rozvoj technologií v poslední době, zůstane i nadále parní turbína nezastupitelným zařízením v oblasti energetiky. S dosavadním rozvojem technologií,vzrůstá poptávka po elektrické energii, kterou bude možné uspokojit pouze výstavbou nových energetických celků ve kterých parní turbína má své místo.

13. DISERTAČNÍ PRÁCEPístový parní motor • Energetický ůstav • Školitel-Jan Fiedler
