    Presentation Transcript
    1. CAXA数控车2008

    2. 学习目标 • ◎掌握CAXA数控车2008软件使用方法和技巧 • ◎学会使用CAXA数控车2008软件绘制典型零件 • ◎学会使用CAXA数控车2008软件进行后置处理 • ◎学会使用CAXA数控车2008软件进行DNC加工

    3. 任务一 CAXA数控车造型及后置处理 任务二 DNC加工

    4. 任务一 CAXA数控车造型及后置处理 •   任务描述 •   本任务主要学习CAXA数控车2008软件的绘图和造型功能,根据加工需要进行后置处理。 •   零件如图7.1所示,毛坯尺寸 • mm,材料为45号钢,分析零件加工工艺,编写加工程序。

    5. 图7.1 零件图

    6. 技能目标 • ● 掌握软件的基本绘图功能 •   ● 掌握软件的造型功能 •   ● 掌握软件的后置处理的基本技巧

    7. 知识准备 • 1.软件界面介绍

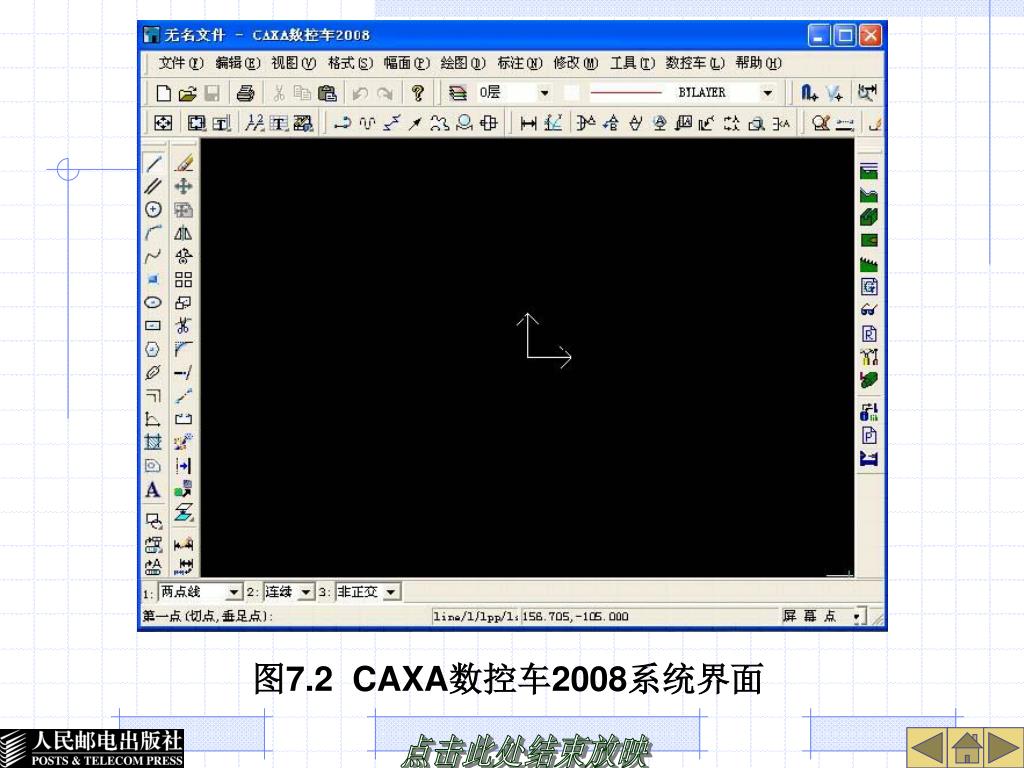

    8. 图7.2 CAXA数控车2008系统界面

    9. 2.主菜单命令 • (1)文件模块。 •   它主要对系统的文件进行管理。 •   文件管理操作包括:新建、打开、关闭(关闭当前的文件)、保存、另存为、数据输入、数据输出和退出等。

    10. (2)编辑模块。 •   它主要对已有的对象进行编辑。 •   编辑操作包括:撤消、恢复、剪切、复制、粘贴、删除、元素不可见、元素可见、元素颜色修改和元素层修改等。

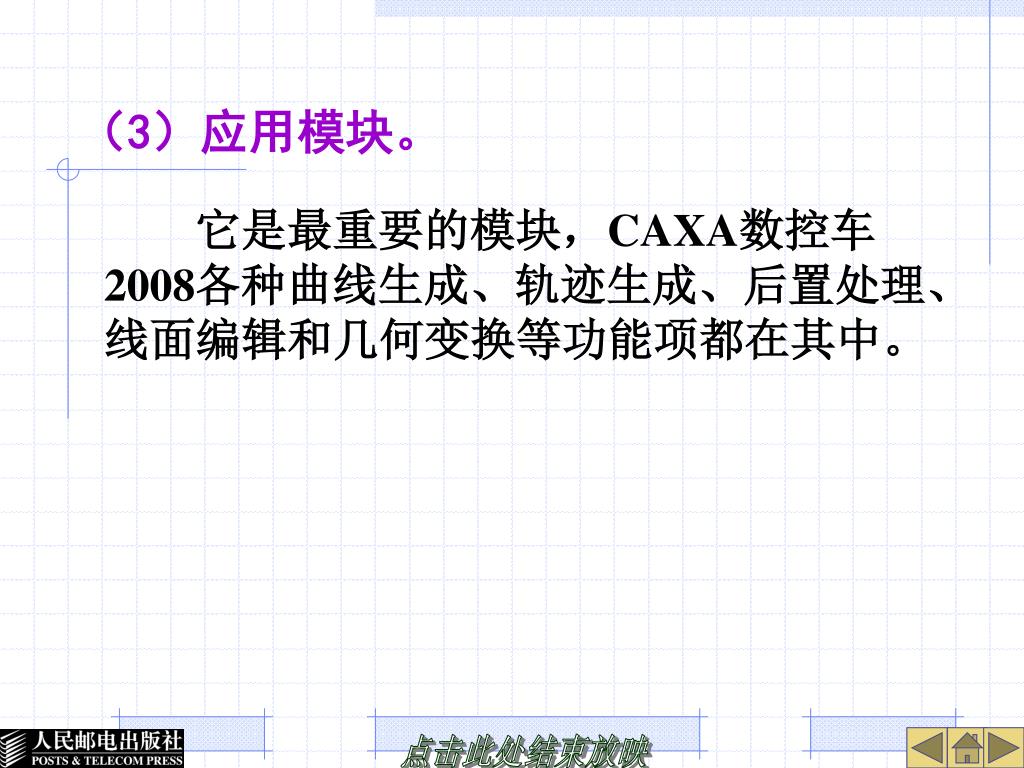

    11. (3)应用模块。 •   它是最重要的模块,CAXA数控车2008各种曲线生成、轨迹生成、后置处理、线面编辑和几何变换等功能项都在其中。

    12. (4)设置模块。 •   设置模块用来设置当前工作状态、拾取状态和操作者界面的布局。 •   设置模块操作包括:当前颜色、层设置、拾取过滤设置、系统设置、绘制草图、曲面真实感、特征窗口和自定义。

    13. (5)工具模块。 •   工具模块包括坐标系、显示工具和查询。

    14. (6)坐标系。 •   坐标系的操作包括创建坐标系、激活坐标系、删除坐标系、隐藏坐标系和显示所有坐标系。

    15. (7)显示工具。 •   显示工具的操作包括旋转、平移、放大、全局、远近、视向定位和全屏显示。

    16. (8)查询。 •   查询包括对坐标、距离、角度和元素属性的查询。

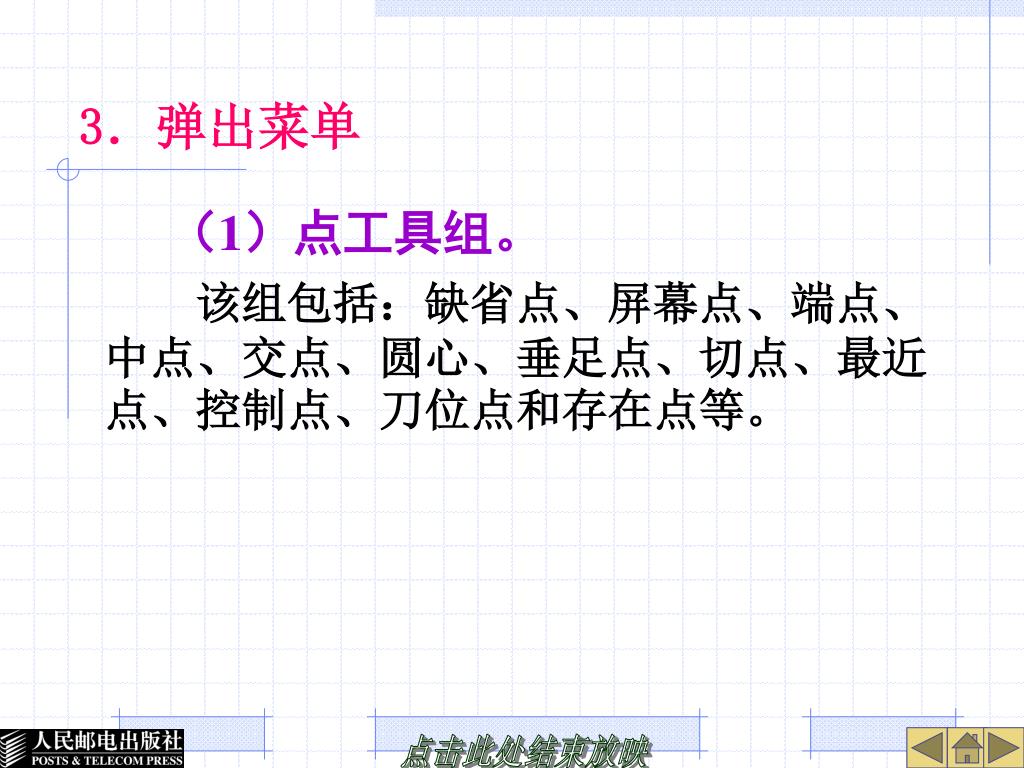

    17. 3.弹出菜单 • (1)点工具组。 •   该组包括:缺省点、屏幕点、端点、中点、交点、圆心、垂足点、切点、最近点、控制点、刀位点和存在点等。

    18. (2)矢量工具组。 •   该组包括:直线方向、X轴正方向、X轴负方向、Y轴正方向、Y轴负方向、Z轴正方向、Z轴负方向和端点切矢量。

    19. (3)选择集拾取工具组。 •   该组包括:拾取添加、拾取所有、拾取取消、取消尾项和取消所有等。

    20. (4)轮廓拾取工具组。 •   该组包括:单个拾取、链拾取、限制链拾取等。

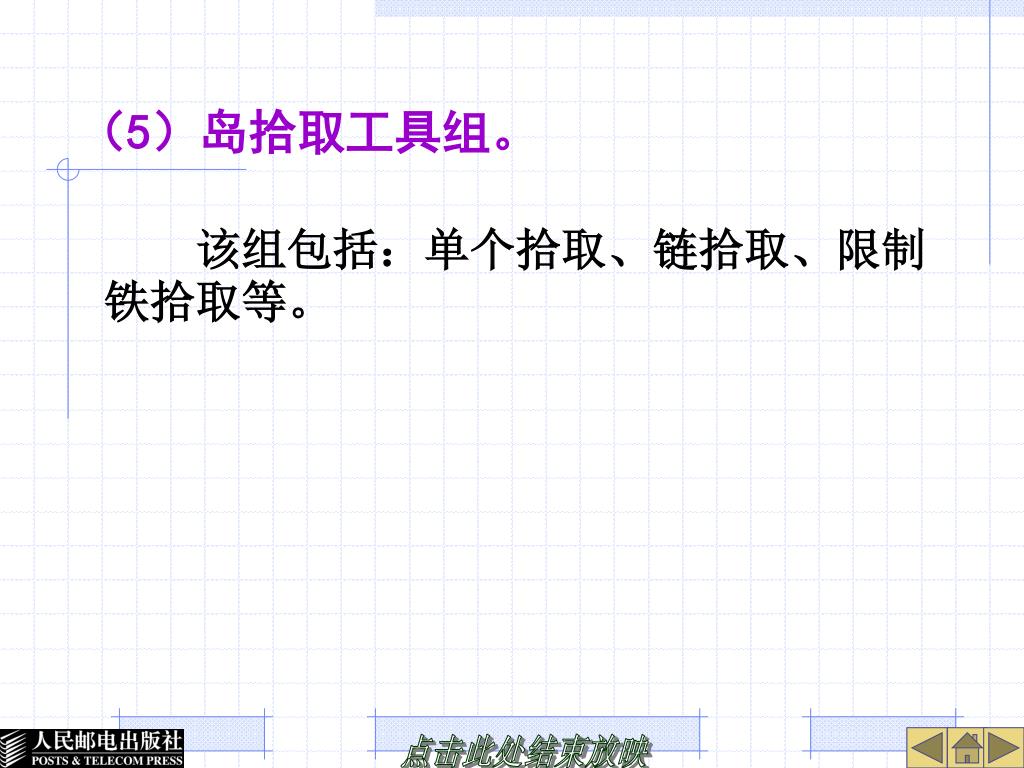

    21. (5)岛拾取工具组。 •   该组包括:单个拾取、链拾取、限制铁拾取等。

    22. 4.工具条驱动 图7.3 工具栏驱动

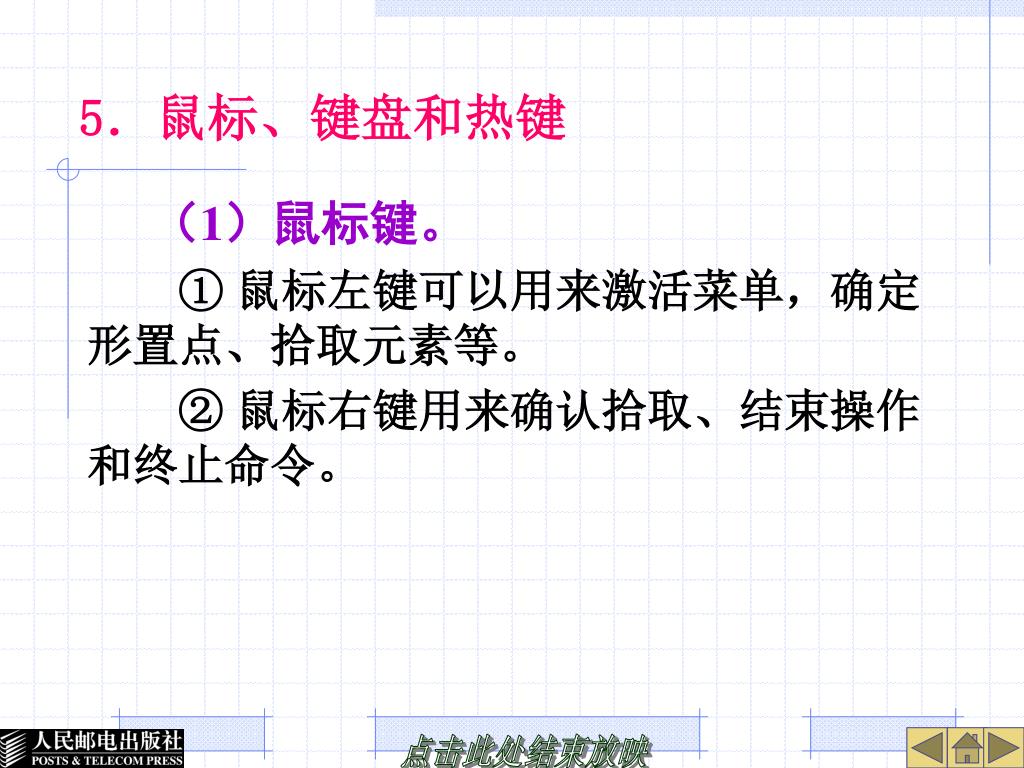

    23. 5.鼠标、键盘和热键 • (1)鼠标键。 •   ① 鼠标左键可以用来激活菜单,确定形置点、拾取元素等。 •   ② 鼠标右键用来确认拾取、结束操作和终止命令。

    24. (2)回车键和数值键。 • (3)空格键。 • (4)热键。

    25.   在CAXA数控车中设置了以下几种功能热键:  在CAXA数控车中设置了以下几种功能热键: •   ① F5键。 •   将当前面切换至XOY面,同时将显示平面置为XOY面,将图形投影到XOY面内进行显示。

    26.   ②F6键。 •   将当前面切换至YOZ面,同时将显示平面置为YOZ面,将图形投影到YOZ面内进行显示。

    27.   ③ F7键。 •   将当前面切换至XOZ面,同时将显示平面置为XOZ面,将图形投影到XOZ面内进行显示。

    28.   ④ F8键。 •   显示轴测图,按轴测图方式显示图形。 •   ⑤ F9键。 •   切换当前面,将当前面在XOY、YOZ、XOZ之间进行切换.但不改变显示平面。

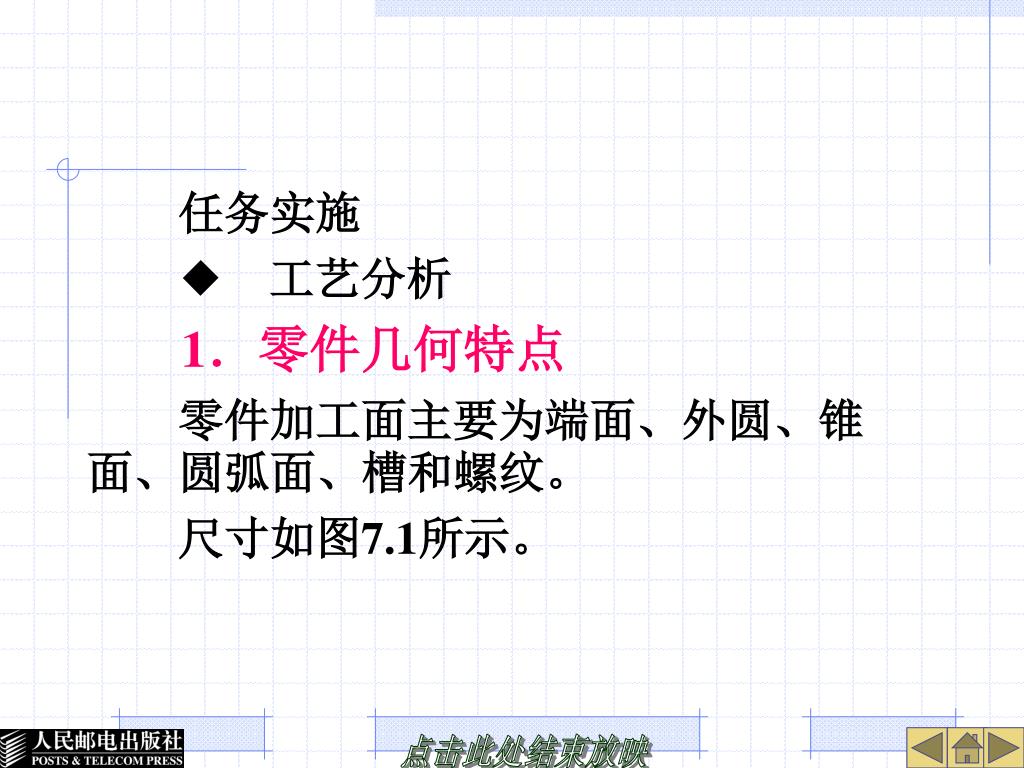

    29.   任务实施 •   ◆ 工艺分析 • 1.零件几何特点 •   零件加工面主要为端面、外圆、锥面、圆弧面、槽和螺纹。 •   尺寸如图7.1所示。

    30. 2.选择工具、量具和刀具 • (1)工具选择。 • (2)量具选择。 • (3)刀具选择。

    31. 图7.4 加工所需主要刀具

    32. 3.制定加工工艺路线 • (1)车端面。 • (2)粗车24、22、10外圆、锥度及R16外圆弧。 • (3)精车24、22、10外圆、锥度及R16外圆弧。

    33. (4)切槽。 • (5)车螺纹。 • (6)切断。

    34. 4.切削用量选择

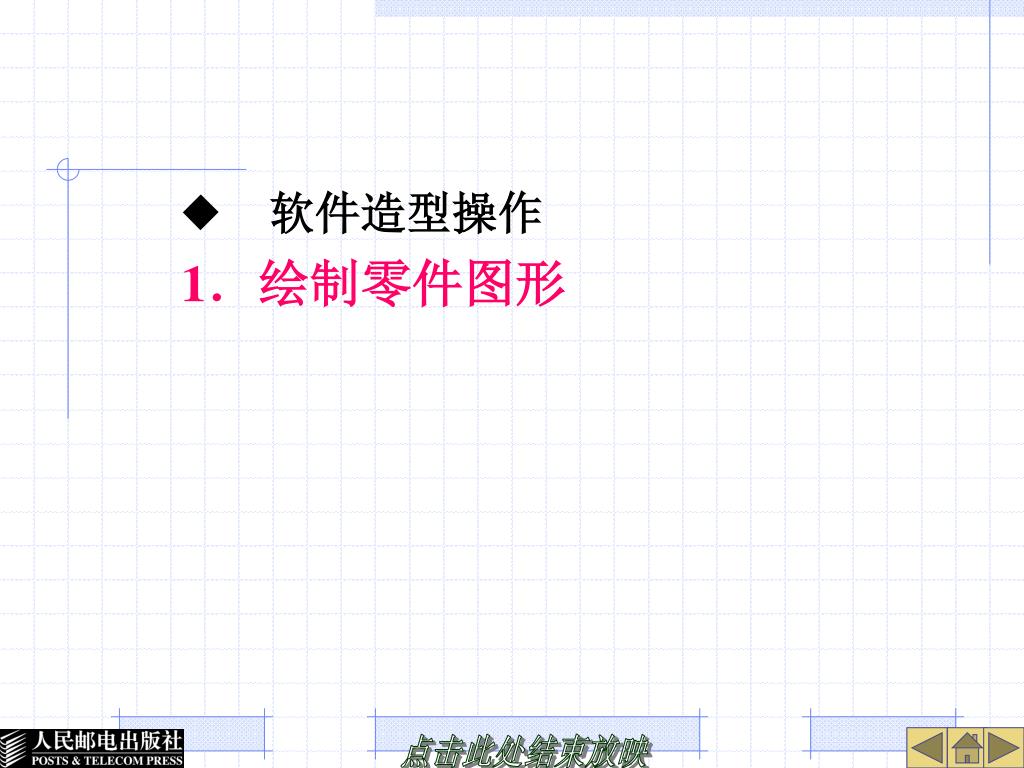

    35.   ◆ 软件造型操作 • 1.绘制零件图形

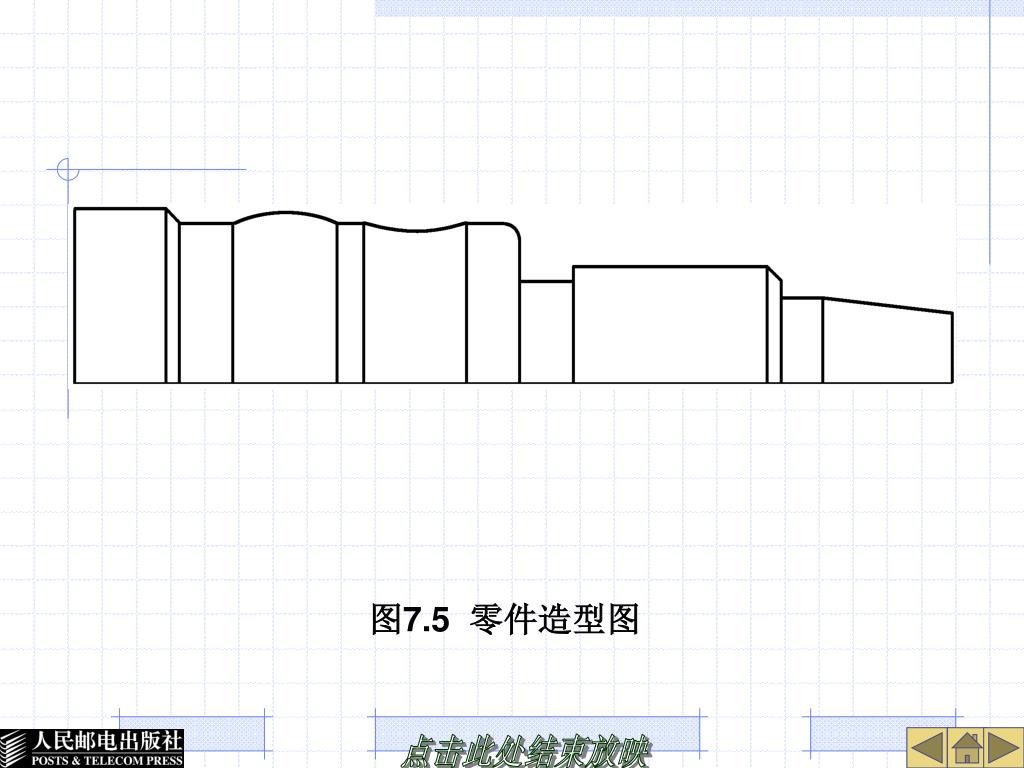

    36. 图7.5 零件造型图

    37. 2.相关参数设置 • (1)粗车外轮廓。 •   粗车24、22、10外圆、锥度及R16外圆弧。 •   ① 在CAXA数控车2008“主”窗口的“数控车”菜单中,单击“轮廓粗车”,系统弹出“粗车参数表”对话框。

    38.   ② 单击“加工参数”标签,输入“加工参数”,如图7.6所示。

    39. 图7.6 粗车加工参数设定

    40.   ③ 单击“进退刀方式”标签,输入各参数,如图7.7所示。

    41. 图7.7 进退刀方式参数设定

    42.   ④ 单击“切削用量”标签,输入各参数,如图7.8所示。

    43. 图7.8 切削用量参数设定

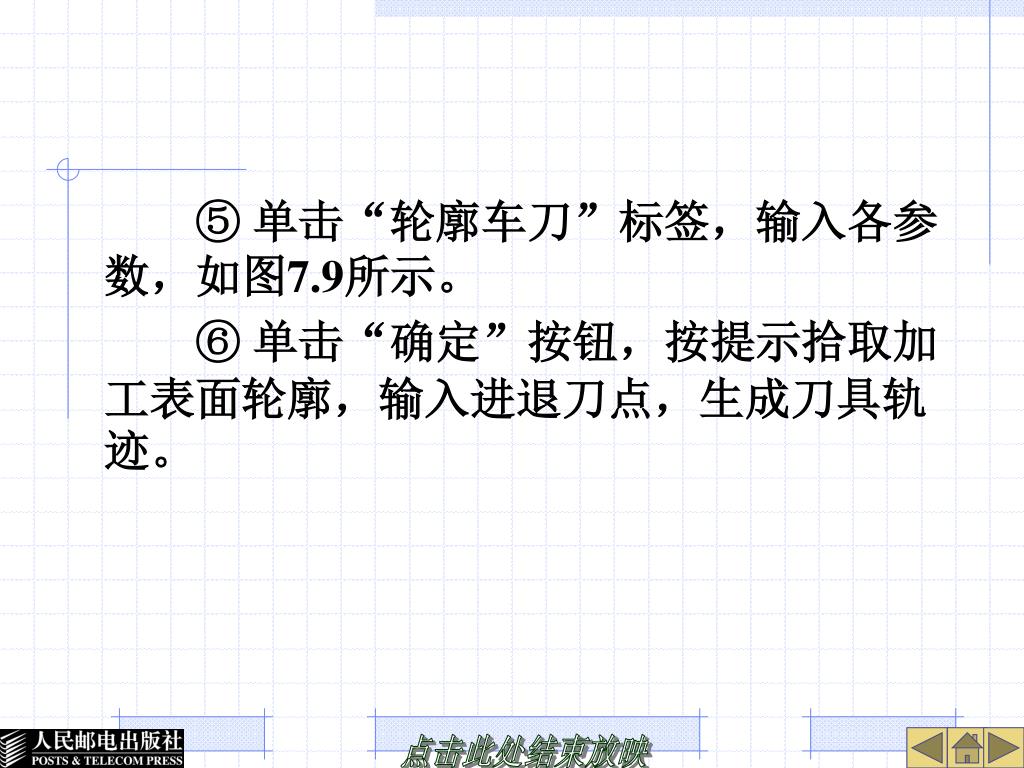

    44.   ⑤ 单击“轮廓车刀”标签,输入各参数,如图7.9所示。 •   ⑥ 单击“确定”按钮,按提示拾取加工表面轮廓,输入进退刀点,生成刀具轨迹。

    45. 图7.9 轮廓车刀参数设定

    46. (2)精车外轮廓。 •   精车24、22、10外圆、锥度及R16外圆弧。 •   ① 在CAXA数控车2008“主”窗口的“数控车”菜单中,单击“轮廓精车”,系统弹出“精车参数表”对话框。

    47.   ② 单击“加工参数”标签,输入“加工参数”,如图7.10所示。

    48. 图7.10 精车加工参数设定

    49.   ③ 单击“进退刀方式”标签,输入各参数,如图7.11所示。

    50. 图7.11 进退刀方式参数设定
