  1. Démarrage séquence

  2. Interface utilisateur A150 • Chaque DEL peut afficher 4 couleurs: • Vert: Tout est OK • Orange : Fonction active • Rouge: Erreur survenue • Sombre: désactivé F2 PWR LAN F0 F1 SYS AUX F3 F4 v Touche CTRL O R

  3. Démarrage séquence I F2 PWR AUX F1 F4 LAN F0 F3 SYS • Un test des DEL est opéré avant le début du processus de démarrage • Chaque couleur s'allume pendant 1 sec. environ R R R R R R Touche CTRL PWR F1 F2 F3 F4 SYS AUX LAN F0 O O O O O O Touche CTRL PWR F1 F3 F4 SYS AUX LAN F0 F2 V V V V V V Touche CTRL

  4. Démarrage séquence II F2 PWR AUX F1 F4 LAN F0 F3 SYS • F0 clignotant:Auto-test en cours (~2,5 sec.) • F0 vert et F1 clignotant: Etat de démarrage (~4 sec)comme sur DEL à 7 segments • F0 vert, F1 vert et F2 clignotant: Préparation du chargement de l'applicatif (~2 sec) comme sur DEL à 7 segments V Touche CTRL PWR F1 F2 F3 F4 SYS AUX LAN F0 V V Touche CTRL PWR F1 F3 F4 SYS AUX LAN F0 F2 V V V Touche CTRL

  5. Démarrage séquence III F2 PWR AUX F1 F4 LAN F0 F3 SYS • F0 vert, F1 vert, F2 vert et F3 clignotant:L'application est chargée depuis le système de fichiers (~30 sec) • F0 - F4 verts: OK • Logiciel chargé avec succès • SYS clignote en vert:Le système fonctionne normalement comme sur DEL à 7 segments V V V V Touche CTRL PWR F1 F2 F3 F4 SYS AUX LAN F0 V V V V V Touche CTRL PWR F1 F3 F4 SYS AUX LAN F0 F2 V Touche CTRL

  6. Mode d'exploitation normal : F2 PWR AUX F1 F4 LAN F0 F3 SYS • SYS clignotant et F0 vert: Port interne occupé • SYS clignotant et F1 vert: Port externe occupé • SYS clignotant en orange: L'A300 est pré-verrouillé. Le système peut être arrêté dès que F0 et F1 sont éteintes. V V Touche CTRL PWR F1 F2 F3 F4 SYS AUX LAN F0 V V Touche CTRL PWR F1 F3 F4 SYS AUX LAN F0 F2 O Touche CTRL

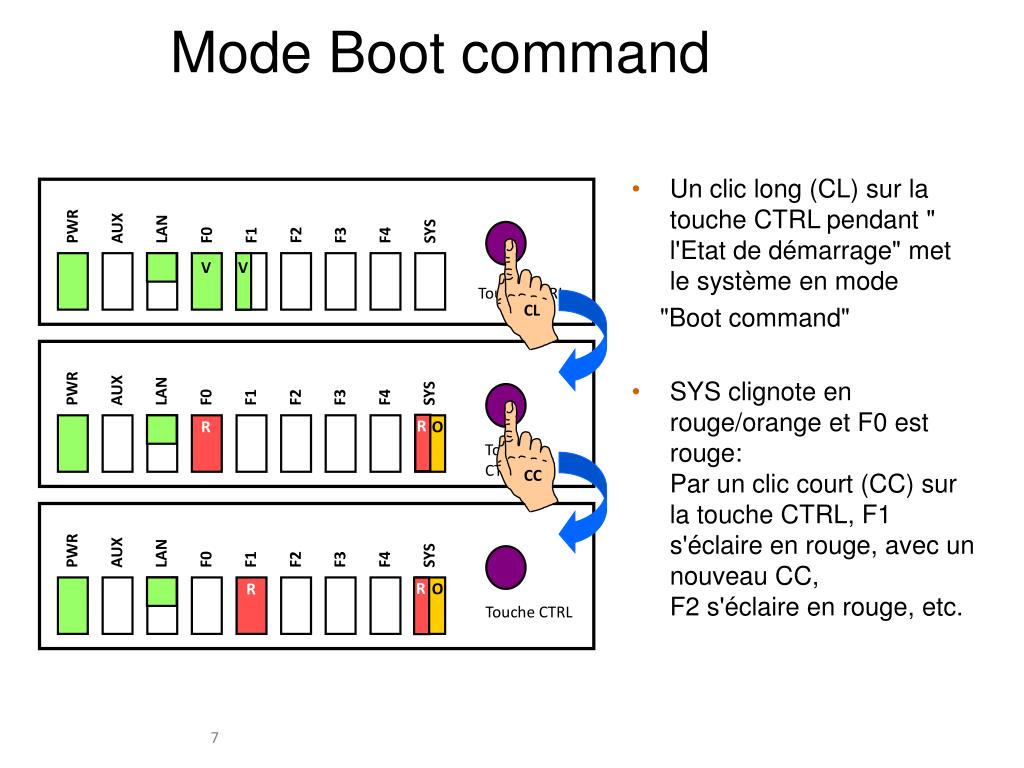

  7. Mode Boot command F2 PWR AUX F1 F4 LAN F0 F3 SYS • Un clic long (CL) sur la touche CTRL pendant " l'Etat de démarrage" met le système en mode "Boot command" • SYS clignote en rouge/orange et F0 est rouge:Par un clic court (CC) sur la touche CTRL, F1 s'éclaire en rouge, avec un nouveau CC,F2 s'éclaire en rouge, etc. V V Touche CTRL CL PWR F1 F2 F3 F4 SYS AUX LAN F0 R R O Touche CTRL CC PWR F1 F3 F4 SYS AUX LAN F0 F2 R O R Touche CTRL

  8. Mode Boot Command: Premier démarrage: F2 PWR AUX F1 F4 LAN F0 F3 SYS • Si F1 est rouge, un clic long (CL) sur la touche CTRL déclenche un "premier démarrage" du système • F1 est vert:Le premier démarrage est confirmé • F0, F1 et F2 clignotent: La base de données est effacée (~30 sec) R R O Touche CTRL CL PWR F1 F2 F3 F4 SYS AUX LAN F0 R V O Touche CTRL PWR F1 F3 F4 SYS AUX LAN F0 F2 V V V Touche CTRL

  9. Mode Boot Command: Définir une adresse IP fixe F2 PWR AUX F1 F4 LAN F0 F3 SYS • Lorsque F2 est rouge, vous pouvez définir une adresse IP fixe par un clic long (CL) sur la touche CTRL. • F2 est confirmé:Les paramètres IP par défaut suivants sont inscrits sur la puce de licence: • Adresse IP 192.168.104.13 • Masque de sous-réseau: 255.255.255.0 • Passerelle: 0.0.0.0 R R O Touche CTRL CL PWR F1 F2 F3 F4 SYS AUX LAN F0 R V O Touche CTRL

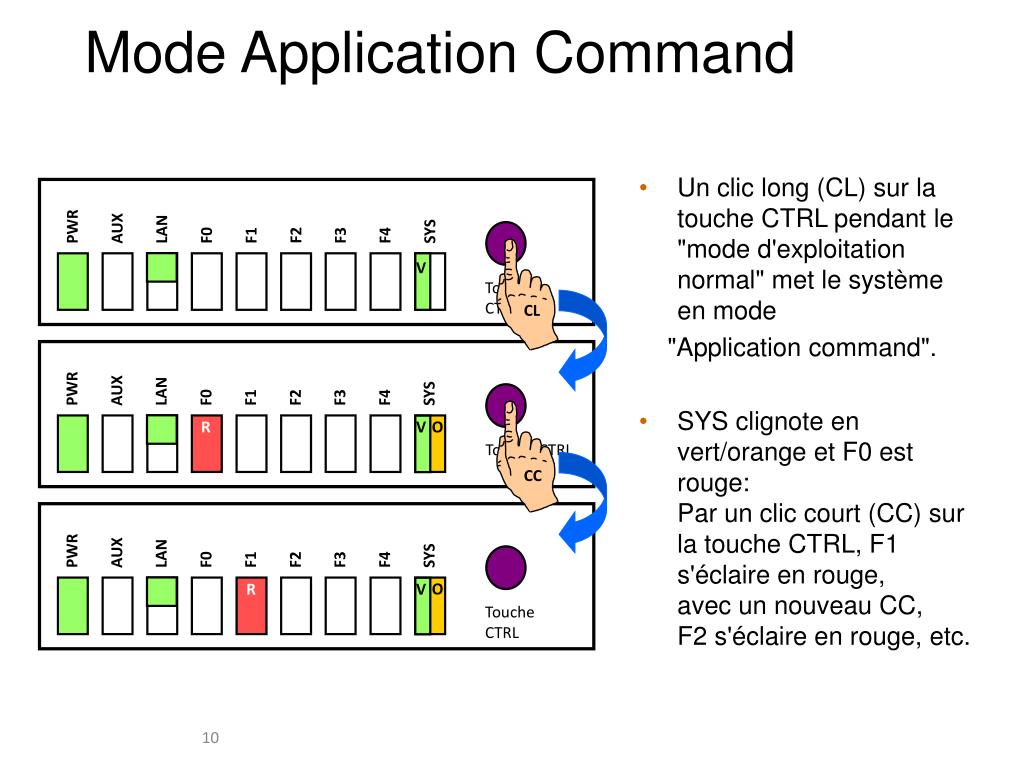

  10. Mode Application Command F2 PWR AUX F1 F4 LAN F0 F3 SYS • Un clic long (CL) sur la touche CTRL pendant le "mode d'exploitation normal" met le système en mode "Application command". • SYS clignote en vert/orange et F0 est rouge:Par un clic court (CC) sur la touche CTRL, F1 s'éclaire en rouge,avec un nouveau CC,F2 s'éclaire en rouge, etc. V Touche CTRL CL PWR F1 F2 F3 F4 SYS AUX LAN F0 R V O Touche CTRL CC PWR F1 F3 F4 SYS AUX LAN F0 F2 O R V Touche CTRL

  11. Mode Application Command: Libre accès • Pour les A150/300, la connexion par LAN et V.24 de l'adaptateur de poche est libérée. • Le libre accès est activé par clic long si F3 est rouge. • La DEL F3 orange indique le libre accès • Pour éviter que le libre accès soit permanent, l'A300 revient automatiquement à l'accès normal au bout d'une heure. PWR AUX F1 F4 LAN F0 F2 F3 SYS R V O Touche CTRL CL PWR F1 F3 F4 SYS AUX LAN F0 F2 O V O Touche CTRL

  12. Réinitialisation du système • Un clic très long (CTL > 10 sec) sur la touche CTRL déclenche une réinitialisation du système A150/300 en toute situation. • La réinitialisation s'opère dès qu'on lâche la touche. Touche CTRL PWR AUX F1 F4 LAN F0 F2 F3 SYS V CTL PWR AUX F1 F4 LAN F0 F2 F3 SYS Touche CTRL R R R R R R . . .
