Gestão de Réplicas usando a aproximação da Máquina de Estados ( Replication Management using the State-Machine Approach , Fred Schneider, 1990). Apresentação (Grupo 2): Nuno Pimentel Simão Onofre. Máquinas de estados. Características: Variáveis de estado codificam o estado Comandos
E N D

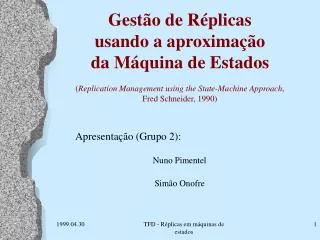

Gestão de Réplicas usando a aproximação da Máquina de Estados(Replication Management using the State-Machine Approach, Fred Schneider, 1990) Apresentação (Grupo 2): Nuno Pimentel Simão Onofre TFD - Réplicas em máquinas de estados
Máquinas de estados • Características: • Variáveis de estado • codificam o estado • Comandos • são executados a pedido dos clientes • transformam o estado e produzem resultados • Resultados são enviados para: • actuador, • dispositivo periférico • ou cliente que solicitou o pedido TFD - Réplicas em máquinas de estados
Máquinas de estados (cont.) • Requisitos • comandos concretizados por programas determinísticos • a execução de cada comando é atómica com respeito aos outros comandos • Caracterização semântica • Os resultados (output) de uma máquina de estados são completamente determinados pela sequência de pedidos por ela processados, independentemente do tempo e de qualquer outra actividade no sistema. TFD - Réplicas em máquinas de estados
Máquinas de estados (cont.) • Pedidos processados, um de cada vez, numa ordem potencialmente causal • Clientes podem assumir: • O1: Pedidos R(C, M) e R’(C, M) são processados pela máquina de estados M pela ordem em que foram solicitados. • O2: Se R’(C’, M) puder ter sido causado por R(C, M) então M processa R antes de R’. TFD - Réplicas em máquinas de estados
Coordenação de réplicas • Replicação - tipos • activa: aproximação da máquina de estados • passiva: primário-secundário • Aproximação da máquina de estados • Todas as réplicas recebem e processam a mesma sequência de pedidos • Acordo • Todas as réplicas não faltosas recebem todos os pedidos • Ordem • Todas as réplicas não faltosas processam os pedidos que recebem na mesma ordem relativa TFD - Réplicas em máquinas de estados
Acordo • Transmissor • processador que dissemina valor pelos outros processadores • Protocolo deve garantir: • IC1: Todos os processadores não faltosos acordam no mesmo valor • IC2: Se um transmissor é não faltoso então todos os processadores não faltosos usam o valor do transmissor como o valor acordado TFD - Réplicas em máquinas de estados
Acordo (cont.) • Falha do transmissor • Falhas bizantinas • Strong and Dolev [1983] • Falhas por paragem • Gries and Schlichting [1984] • Perda ou corrupção do pedido • Cliente é transmissor • é irrelevante • Cliente não é transmissor • monitorizar difusão do pedido TFD - Réplicas em máquinas de estados
Ordem e Estabilidade • A cada pedido é atribuido um identificador único (uid) • Réplicas ordenam pedidos seguindo uma relação de ordem total entre os uid • Um pedido é estável se não puder ser recebido nenhum outro pedido (de um cliente correcto) com um uid menor • Uma réplica processa de seguida o pedido estável com o menor uid (Concretização da Ordem) TFD - Réplicas em máquinas de estados
Utilização de Relógios Lógicos • Sistemas em que processos/mensagens podem sofrer atrasos arbitrários, sem se poder assumir a sua falha: • Falhas bizantinas • está provado que é impossível estabelecer o acordo • possibilidade de definir teste de estabilidade e ordem é irrelevante • Falhas por paragem • garantir canal FIFO entre cada par de processadores • pode assumir-se que um processador P apenas detecta a falha de um proc. P’ após ter recebido a ultima msg que lhe foi enviada por este TFD - Réplicas em máquinas de estados
Utilização de Relógios Lógicos • Teste de estabilidade com tolerância a falhas por paragem: • Cada cliente Ci efectua periodicamente algum pedido (eventualmente nulo) à máquina de estados M • Um pedido P é estável na réplica Mj se já foi recebido um pedido com timestamp superior de cada cliente executado num processador não faltoso TFD - Réplicas em máquinas de estados
Utilização de Relógios Físicos • uids formados por Tp(e)+<id_processador> • Para garantir O1 e O2: • O1 - cada cliente não pode fazer mais do que um pedido entre dois ticks sucessivos do relógio do respectivo processador • O2 - o grau de sincronização dos relógios tem de ser melhor do que o tempo mínimo de entrega de mensagens • Testes de estabilidade • Um pedido (R) é considerado estável numa réplica Mi a ser executada no processador P se • I) o relógio local em P ler T e uid(R) < (T - ) ou • II) já foi recebido um pedido com uid superior de cada cliente TFD - Réplicas em máquinas de estados
Identif. gerados pelas réplicas • Fases • 1ª: cada réplica Mi propõe identificador candidato cuid(Mi,R) • 2ª: é seleccionado um dos cuid(Mi,R) que passa a uid(R) • Vantagens • a única comunicação necessária é entre o processador que executa o cliente e os processadores que executam as réplicas TFD - Réplicas em máquinas de estados
Identif. gerados pelas réplicas (cont.) • Definições • Visto(Mi, R): réplica Mi recebeu pedido R e propôs cuid(Mi,R) • Aceite(Mi, R): réplica Mi conhece a decisão uid(R) • Restrições • UID1: uid(R) cuid(Mi,R) • UID2: Se Visto (Mi, R’) depois de Aceite (Mi, R) então cuid(Mi, R’) > uid(R) TFD - Réplicas em máquinas de estados
Identif. gerados pelas réplicas (cont.) • Teste de estabilidade • Aceite(Mi, R) é estável desde que não exista R’ tal que: • Visto(Mi, R’) • não esteja Aceite(Mi, R’) • e cuid(Mi, R’) uid(R) • Para assegurar O1 e O2: • O cliente só efectua novamente comunicações quando cada réplica tiver recebido o pedido TFD - Réplicas em máquinas de estados
Identif. gerados pelas réplicas (cont.) • Protocolos de geração de uids e cuids devem assegurar: • UID1 e UID2 • Se R R’ então uid(R) uid(R’) • Todo Visto(M, R) eventualmente passa a Aceite(M, R) • Cada réplica Mi mantém duas variáveis: • VISTOi - maior cuid(Mi, R) atribuído a qualquer pedido R até ao momento visto por Mi • ACEITEi - maior uid(R) atribuído a qualquer pedido R até ao momento aceite por Mi TFD - Réplicas em máquinas de estados
Identif. gerados pelas réplicas (cont.) • Falhas por paragem • Ao receber um pedido R, cada réplica: • calcula cuid(Mi, R) = max (VISTOi, ACEITEi) +1 +I • dissemina cuid(Mi, R) • aguarda recepção cuid(Mj, R) das réplicas não faltosas (NF) • calcula uid(R) = maxMjNF ( cuid(Mj, R) ) • e Aceita(Mi, R) • Optimizações • ISIS ABCAST • cuids enviados para cliente, que calcula uid • réplica única substitui cliente faltoso TFD - Réplicas em máquinas de estados
Identif. gerados pelas réplicas (cont.) • Falhas bizantinas • Necessário garantir sincronização de relógios físicos • Detecção de falhas • cada réplica utiliza timeouts para evitar ficar eternamente à espera de réplicas eventualmente faltosas • quando réplica Mi suspeita da falha de Mj, envia a todas as réplicas a msg ‘Mj timeout’ • NF - conjunto de todas as réplicas excepto aquelas que tenham sido assinaladas como ‘Mj timeout’ por t+1 ou mais réplicas • Eventual corrupção de cuids não tem implicações TFD - Réplicas em máquinas de estados
Faltas de dispositivos de saída • Resultados usados fora do sistema • Falhas de votador e/ou dispositivo de saída • Replicação de votadores e dispositivos de saída • falhas bizantinas - 2t+1 pares votador/dispositivo • falhas por paragem - t+1 pares votador/dispositivo • Votador crítico é externo ao sistema • flap com actuadores hidráulicos • humano utilizador de écran de computador TFD - Réplicas em máquinas de estados
Faltas de dispositivos de saída • Resultados usados dentro do sistema • Dispositivo de saída no cliente • votador está no cliente • falha do votador • cliente tambem falha • falha no envio de mensagens • falhas bizantinas - aguardar t+1 respostas iguais • falhas por paragem - aguardar primeira resposta que aparece • Cliente numa réplica • optimizações na quantidade de mensagens TFD - Réplicas em máquinas de estados
Faltas de Clientes • Replicar cliente • Votador na máquina de estados • testar e ordenar • pedidos iguais com uids diferentes • pedidos supostamente iguais com contextos diferentes • Programação defensiva • Efectuar testes sintácticos e semânticos nos comandos • evitar corrupção da máquina de estados • Estabelecer mecanismos de timeout • não receber um pedido pode ser tão prejudicial como receber um errado TFD - Réplicas em máquinas de estados
Utilização do tempo para efectuar pedidos implícitos • Vantagem • diminuição do nº de mensagens • Desvantagem • não permite passagem de parâmetros • Exemplos • release automático, voto por defeito TFD - Réplicas em máquinas de estados
Reconfiguração • Possíveis falhas bizantinas • Condição de combinação • Proc(t) - Falt(t) > Proc(t)/2 • Em situação de falha • Problema: Falt(t) aumenta, diminuindo Proc(t) - Falt(t) • Solução: retirar processadores faltosos antes da condição ser violada • Apenas falhas por paragem • Condição de combinação: • Proc(t) - Falt(t) > 0 • Em situação de falha • Problema: Falt(t) aumenta, diminuindo Proc(t) - Falt(t) • Solução: reparar ou substituir processadores faltosos antes da condição ser violada TFD - Réplicas em máquinas de estados
Gestão da configuração • Detecção de faltas • Um configurador por componente • Requisitos de um configurador não faltoso • C1: Apenas é removido da configuração um elemento faltoso • C2: Apenas é adicionado à configuração um elemento não faltoso • Exemplo: monitorização comparativa de comportamentos • Condição de Combinação: • configNF(elemF) + configF(elemNF) t TFD - Réplicas em máquinas de estados
Reintegração de Objectos • Consistência com estado do sistema • e[Ri] - estado da componente e depois de processar pedidos R0 a Ri • elemento a reintegrar tem de adquirir estado e[Rjoin] antes de poder participar no sistema • Elementos auto-estabilizadores • estado definido pelos últimos kinputs TFD - Réplicas em máquinas de estados
Reintegração de Objectos • Elementos não auto-estabilizadores, assumindo falhas por paragem e usando relógios lógicos • Se Cliente ou Dispositivo de saída: • Mi envia as variáveis de estado relevantes antes de enviar resultados de pedidos com uid(R) > uid(Rjoin) • Se Réplica Mnew da Maquina de estados: • Mi envia variáveis de estado e pedidos pendentes a Mnew • e faz o relay de todas os pedidos subsequentes recebidos de cada cliente tal que uid(R) < uid(Rc), representando Rc o primeiro pedido recebido por Mnew directamente do cliente TFD - Réplicas em máquinas de estados
Comunicação em grupo ISIS • ABCAST - (Atomic Broadcast) • Mantém a ordem de entrega dos pedidos, em todas as réplicas, mesmo que essa ordem não seja premeditada • Protocolo síncrono • CBCAST - (Casual Multicast) • Mais fraco que o ABCAST em sincronização distribuída • Mantém a ordem causal dos pedidos na entrega • 3 a 5 vezes mais rapido que o ABCAST mas está sujeita a atrasos • Protocolo Síncrono ou Assíncrono • ABCAST+CBCAST = Casual Atomic Multicast • Sincronia virtual TFD - Réplicas em máquinas de estados
Trabalho associado • Trabalhos de • Lamport [1978a] e [1978b] • Schneider [1982] e [1985] • ISIS Toolkit • ABCAST • CBCAST • outros TFD - Réplicas em máquinas de estados
Conclusões • Aproximação da Máquina de estados • Método para concretizar um serviço tolerante a faltas, através da: • replicação de servidores • execução das réplicas em processadores que falhem individualmente • coordenação interacções dos clientes com as réplicas • Bancada de trabalho adequada para compreender e definir protocolos de gestão de réplicas • «We have not yet encountered an application that could not be programmed cleanly in terms of state machines and clients» TFD - Réplicas em máquinas de estados
Referências • “Replication Management using the State-Machine Approach” - Fred B. Schneider (1990) • RFC 992 - Kenneth Birman, T. A. Joseph (1986) • “The ISIS project: Real experience with a fault tolerant programming system”, Kenneth Birman, Robert Cooper TFD - Réplicas em máquinas de estados
