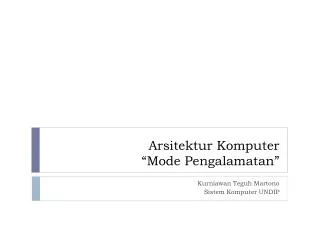

  1. ArsitekturKomputer“Mode Pengalamatan” KurniawanTeguhMartono SistemKomputer UNDIP

  2. TujuanPerkuliahan • Mahasiswasetelahmengikutiperkuliahaninidiharapkan : • Mampumenjelaskankonsep mode pengalamatan • Mampumembuatinstruksipada mode pengalamatan

  3. Pendahuluan • Secaraumum, Set Instruksiinimencakup • jenis data yang didukung, • jenisinstruksi yang dipakai, • jenisregister,  • mode pengalamatan,  • arsitekturmemori, • penangananinterupsi, eksepsi, dan • operasiI/O eksternalnya (jikaada). • Kumpulan intruksimenyediakancara yang bervariasiuntukmenemukanlokasimemori. • Cara carainidisebut mode pengalamatan. • Cara inidapatmemudahkanpemrosesan list danuntukmengacustruktur data yang komplek.

  4. Mode Pengalamatan • Digunakanuntuk : • Dapatmereferensilokasimemori yang besar • Membatasiketerbatasan format instruksi

  5. Mode Pengalamtan • Ada beberapateknikpengalamatan • Immediate Addressing • Direct Addressing • Indirect Addressing • Register addressing • Register indirect addressing • Displacement addressing • Stack addressing

  6. Immediate Addressing • Mode pengalamatanimmediate addressingsangatumumdipakaikarenaharga yang akandisimpandalammemorilangsungmengikutikodeoperasidalammemori. • Mode inidigunakansaatsuatuhargaataukonstantadiketahuisaat program dibuatdantidakakandirubahselamaeksekusi program. • Operasidengan mode inimembutuhkandua byte instruksi, satuuntukkodeoperasidansatulagiuntuk data byte. • Dengan kata lain, tidakdiperlukanpengambilanhargadarialamat lain untukdisimpan

  7. Format Instruksi Operation Code Register, #data

  8. Immediate Addressing dapatjugamendapatkannilainyamelaluisuatuconstanta yang telahdidefinisikandenganperintah EQU, seperti : • A EQU 67h • ; • ; • MOV AX,A

  9. Contoh : • MOV A, #30H # akumulatorakandiisidenganharga 30H • Penggunaan Mode pengalamataninisangatcepatkarenanilai yang tersediaakanlangsungdigunakan.

  10. Direct Addressing • Direct addressing merupakan mode pengalamatanuntukmentransfer data antarmemoridanregister • Format Instruksik • Operation Code, Register, Alamatmemori • Contoh : • MOV A, 04H Note : 04H Merupakanalamatmemoritempat data di simpanatau di isikan Kira-kiraapabedanyadengan Immediate Addressing?

  11. Indirect Addressing • Merupakan mode pengalamatanuntukmentransfer DATA/byte/word antar register danlokasi yang alamatnyaditunjukkanolehisisuatu register. • Contoh : • ADD [A]; #tambahkanisimemori yang ditunjukolehisialamat A keAkumulator • MOV [BX], AX #Pindahkanisi register AX kedalamalamatmemori yang ditunjukkanolehisiregister BX

  12. Ilustrasi

  13. Register Addressing • Metodepengalamatan register ini miripdengan mode pengalamatanlangsung. • Perbedaannyaterletakpada field alamat yang mengacupada register, bukanpadamemoriutama. • Pengalamatanantar register iniharusdigunakan register yang berukuransama, seperti AL dan BH, CX dan AX • Contoh • MOV AX,CX • MOV A, R4 #Pindahkanisi Register R4 danAkumulator

  14. Ilustrasi

  15. Register Indirect Addressing • Mode pengalamataninimiripdengan mode pengalamatantaklangsung • Perbedaanadalahlokasi field alamatnyayaitupadaalamat register. • Letak operand beradapadamemori yang ditunjukolehisi register

  16. Contoh • Intruksi: MOV A, @R0 • R0 merupakanalamat, yang digunakanuntukmenampung data yang akandikirimkeakumulator • Jika R0 = 20H danterdapat data 2FH di alamat 20H makaperintahiniadalahmengirimkannilai 2FH keakumulator

  17. Tugas • Buatmakalah : • Topik : • Displacement Addressing • Stack Addressing • Kelompok: 4 Orang • Setiapkelompokwajibmembuat 2 topiktersebut • Presentasiminggudepan • Tugasdalambentuk : • Slide • Makalah

  18. SekianTerimakasih
