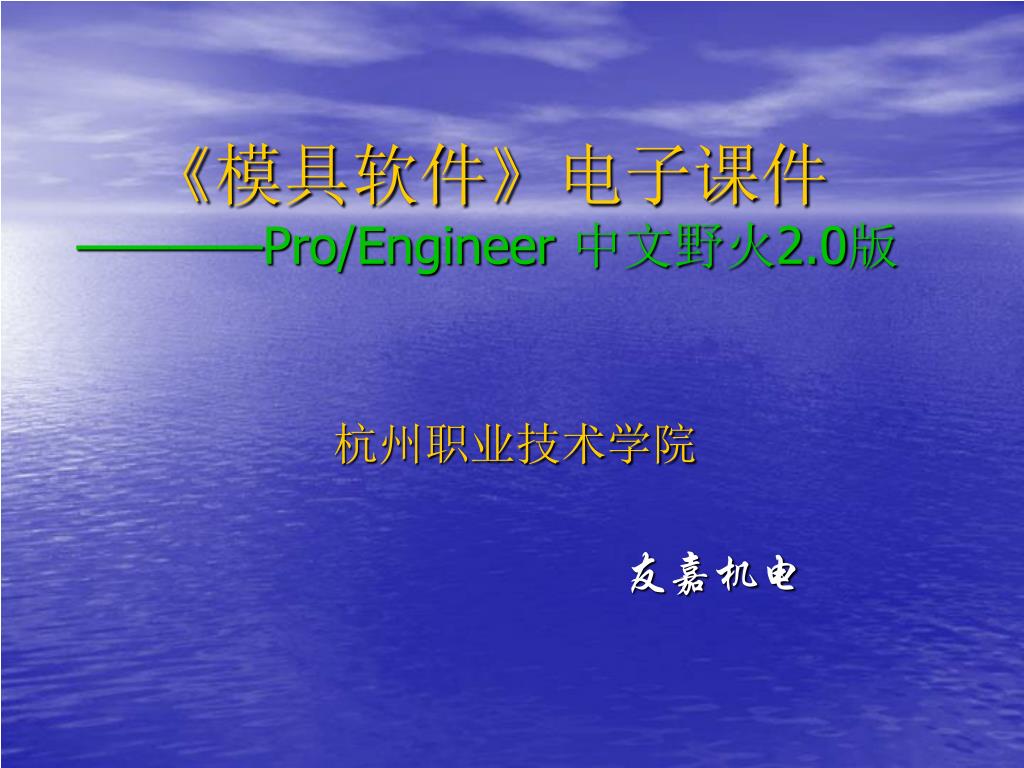

  1. 《模具软件》电子课件————Pro/Engineer 中文野火2.0版 杭州职业技术学院 友嘉机电

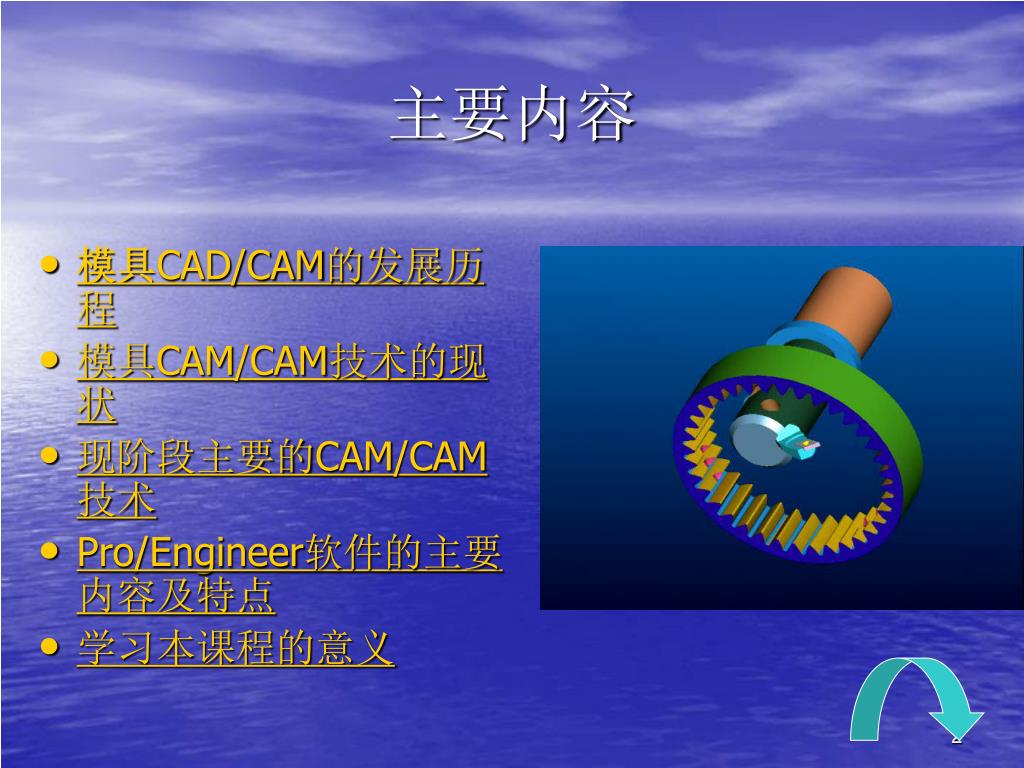

  2. 主要内容 • 模具CAD/CAM的发展历程 • 模具CAM/CAM技术的现状 • 现阶段主要的CAM/CAM 技术 • Pro/Engineer软件的主要内容及特点 • 学习本课程的意义

  3. CAD/CAE/CAM的发展历程 1、50年代，MIT 研制 APT（Automatically Programmed Tool） 2、60年代中期到70年代中期，是CAD/CAM技术趋于成熟的阶段 事例：70年代，美国的辛辛那提公司研制了一套FMS系统，即柔性制造系统。 此时的CAD技术价格极其昂贵，曾几何时，在国内租用一套CATIA的年租金即需15～20万美元

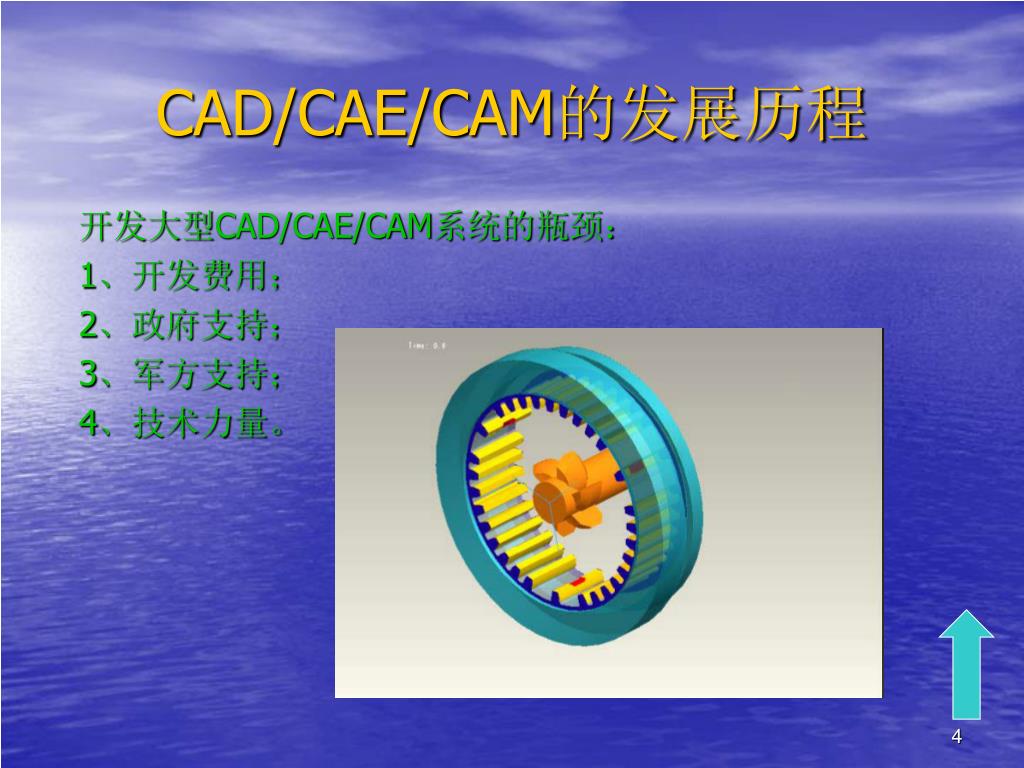

  4. CAD/CAE/CAM的发展历程 开发大型CAD/CAE/CAM系统的瓶颈： 1、开发费用； 2、政府支持； 3、军方支持； 4、技术力量。

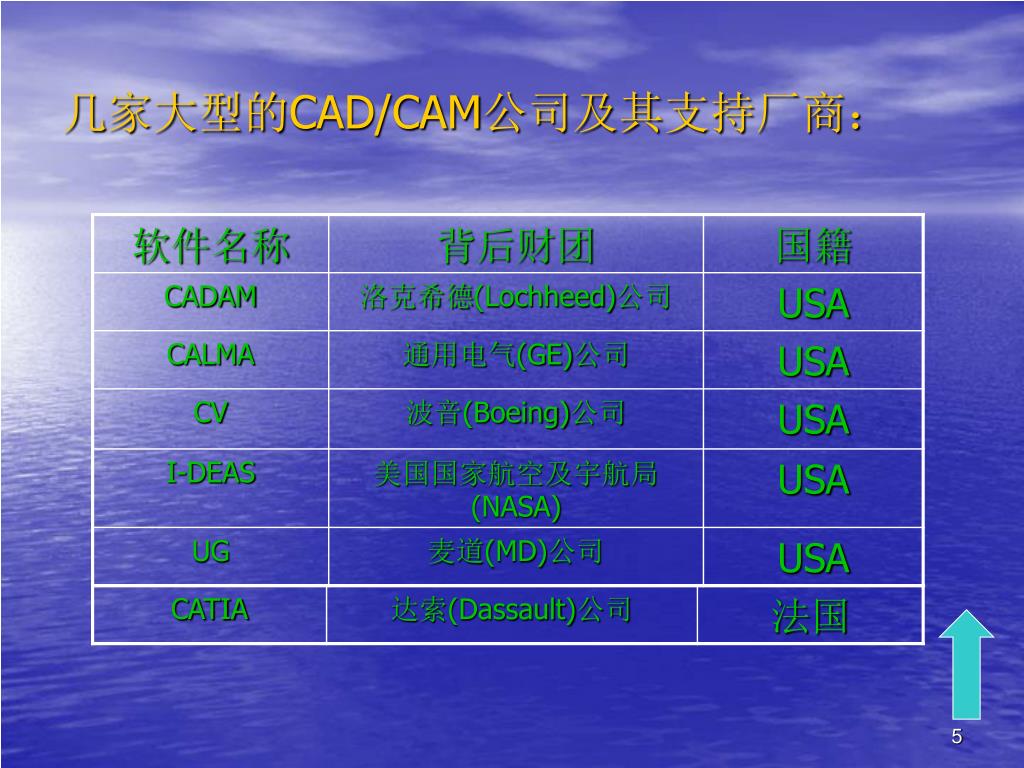

  5. 几家大型的CAD/CAM公司及其支持厂商：

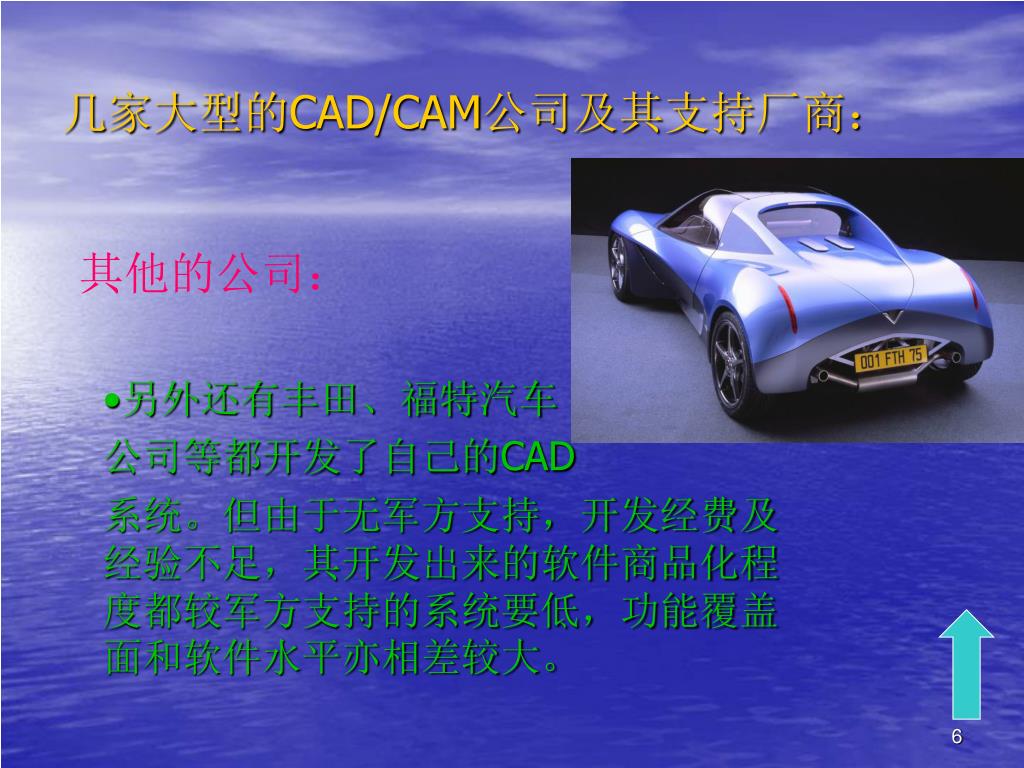

  6. 几家大型的CAD/CAM公司及其支持厂商： 其他的公司： • 另外还有丰田、福特汽车 • 公司等都开发了自己的CAD • 系统。但由于无军方支持，开发经费及经验不足，其开发出来的软件商品化程度都较军方支持的系统要低，功能覆盖面和软件水平亦相差较大。

  7. CAD/CAE/CAM的发展历程 3、 80年代是CAD/CAM技术迅速发展的时期 80年代 CIMS（计算机集成制造系统） CE（并行工程 ）

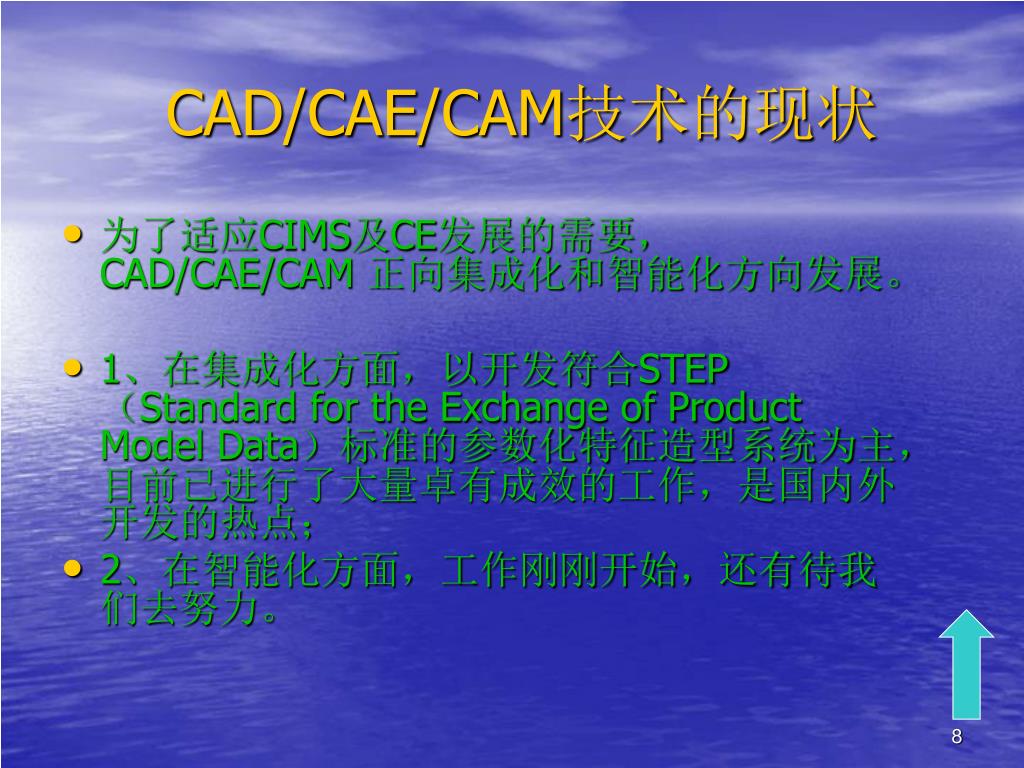

  8. CAD/CAE/CAM技术的现状 • 为了适应CIMS及CE发展的需要， CAD/CAE/CAM 正向集成化和智能化方向发展。 • 1、在集成化方面，以开发符合STEP（Standard for the Exchange of Product Model Data）标准的参数化特征造型系统为主，目前已进行了大量卓有成效的工作，是国内外开发的热点； • 2、在智能化方面，工作刚刚开始，还有待我们去努力。

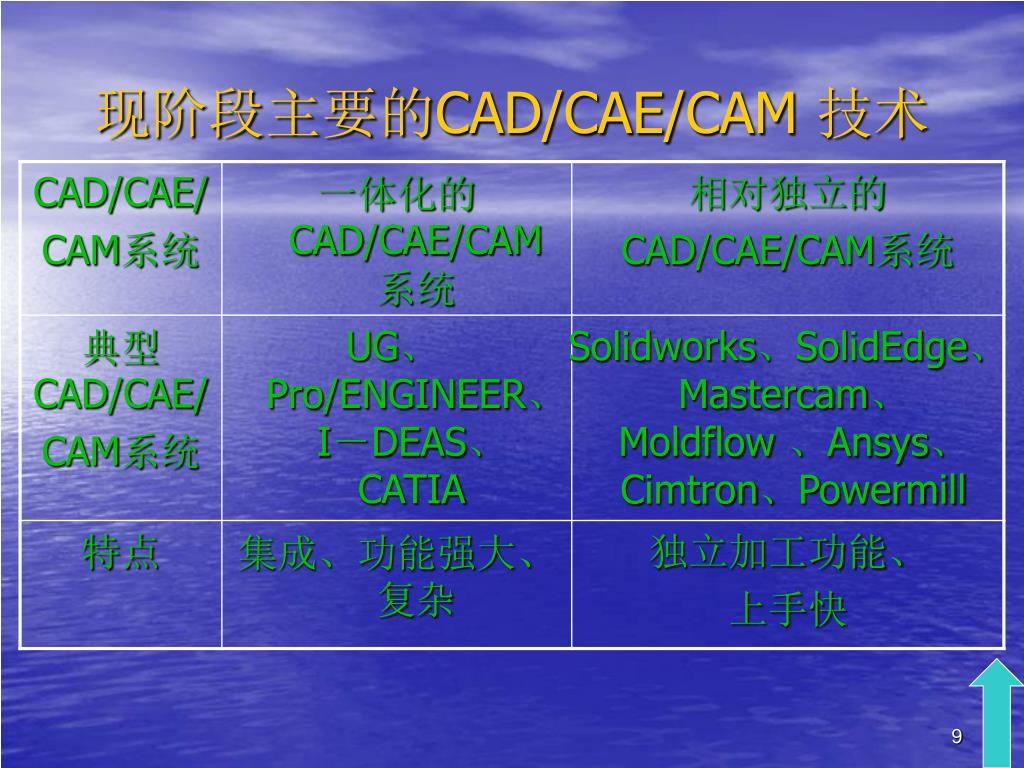

  9. 现阶段主要的CAD/CAE/CAM 技术

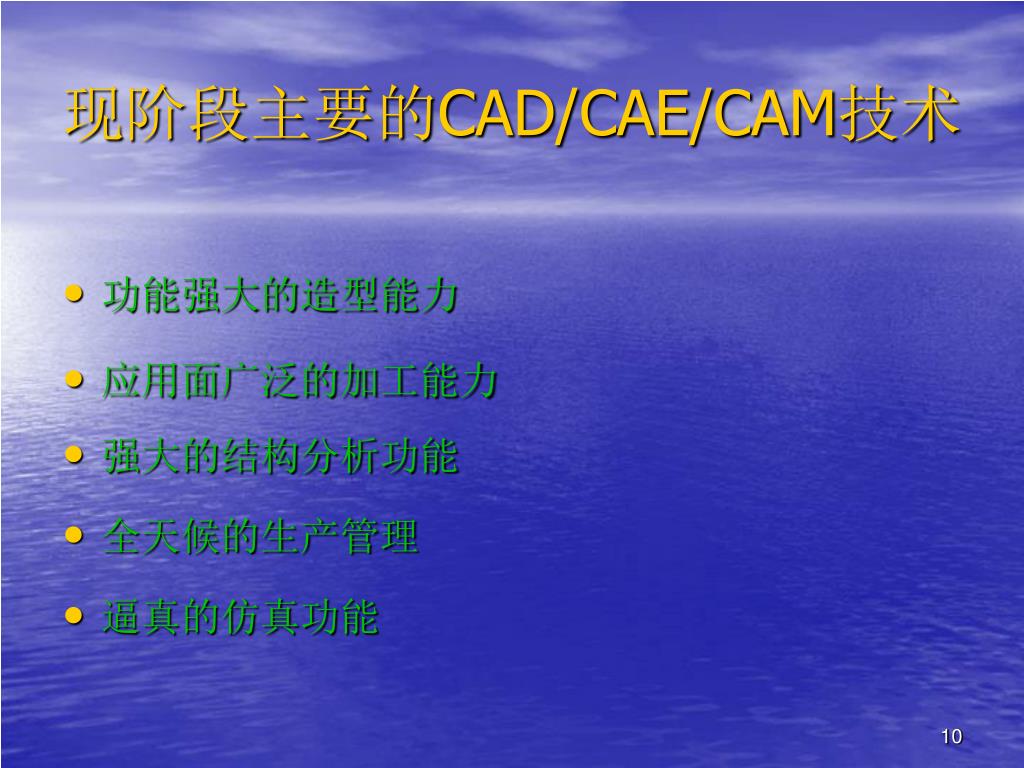

  10. 现阶段主要的CAD/CAE/CAM技术 • 功能强大的造型能力 • 应用面广泛的加工能力 • 强大的结构分析功能 • 全天候的生产管理 • 逼真的仿真功能

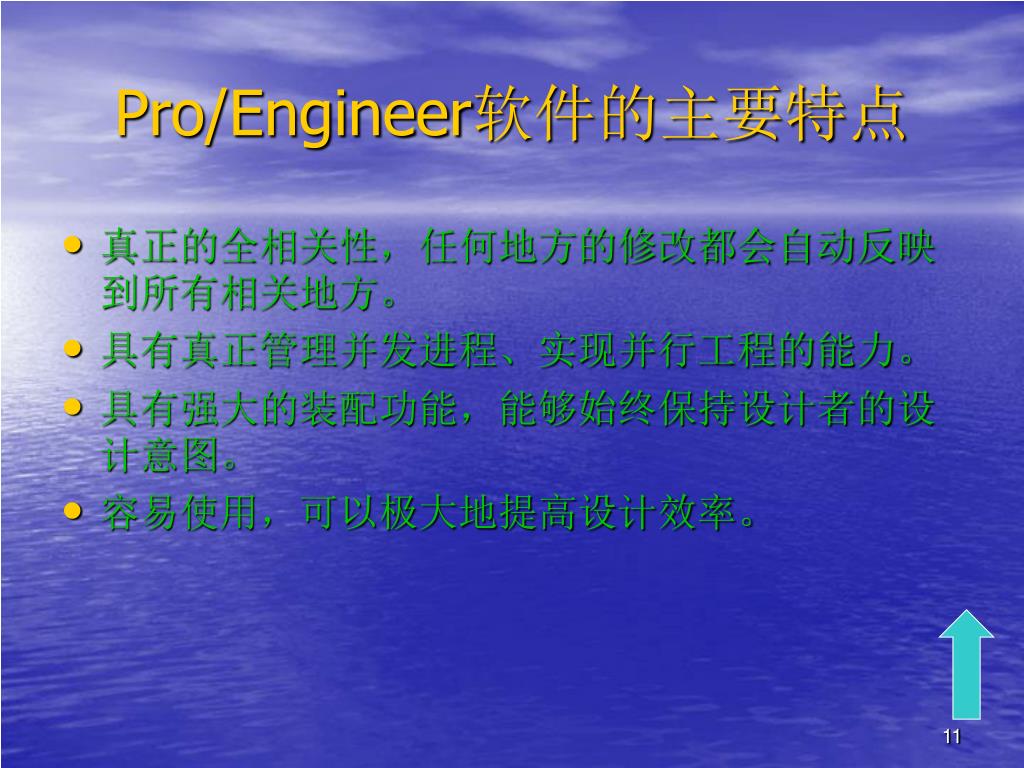

  11. Pro/Engineer软件的主要特点 • 真正的全相关性，任何地方的修改都会自动反映到所有相关地方。 • 具有真正管理并发进程、实现并行工程的能力。 • 具有强大的装配功能，能够始终保持设计者的设计意图。 • 容易使用，可以极大地提高设计效率。

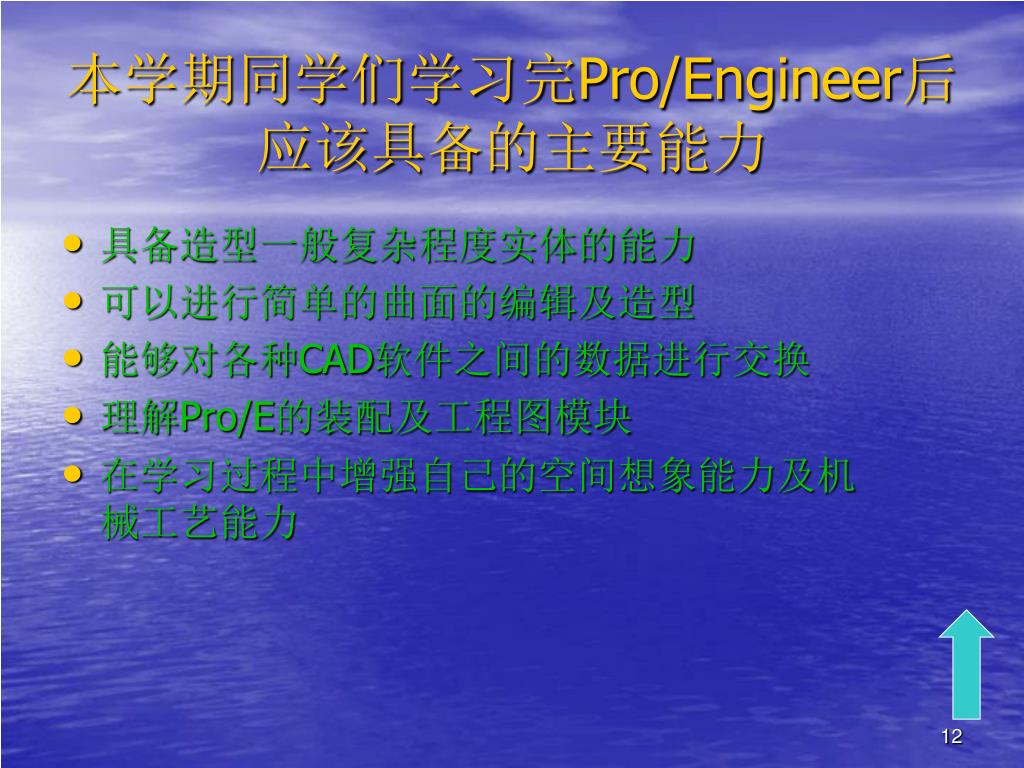

  12. 本学期同学们学习完Pro/Engineer后应该具备的主要能力本学期同学们学习完Pro/Engineer后应该具备的主要能力 • 具备造型一般复杂程度实体的能力 • 可以进行简单的曲面的编辑及造型 • 能够对各种CAD软件之间的数据进行交换 • 理解Pro/E的装配及工程图模块 • 在学习过程中增强自己的空间想象能力及机械工艺能力

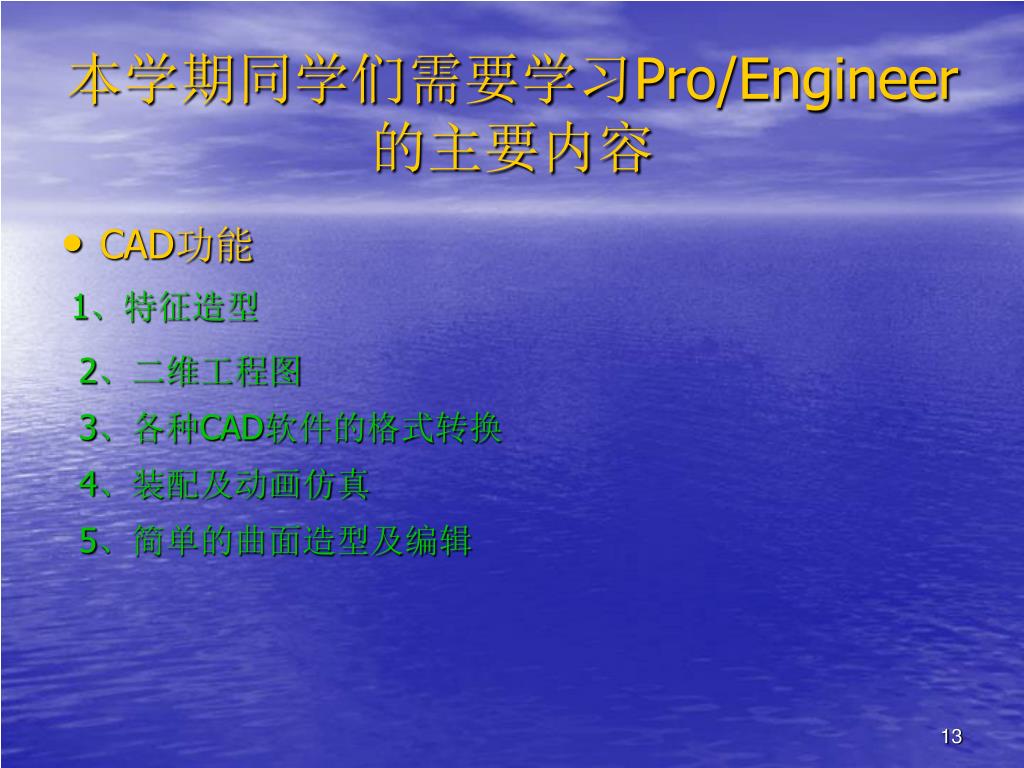

  13. 本学期同学们需要学习Pro/Engineer的主要内容 • CAD功能 1、特征造型 2、二维工程图 3、各种CAD软件的格式转换 4、装配及动画仿真 5、简单的曲面造型及编辑

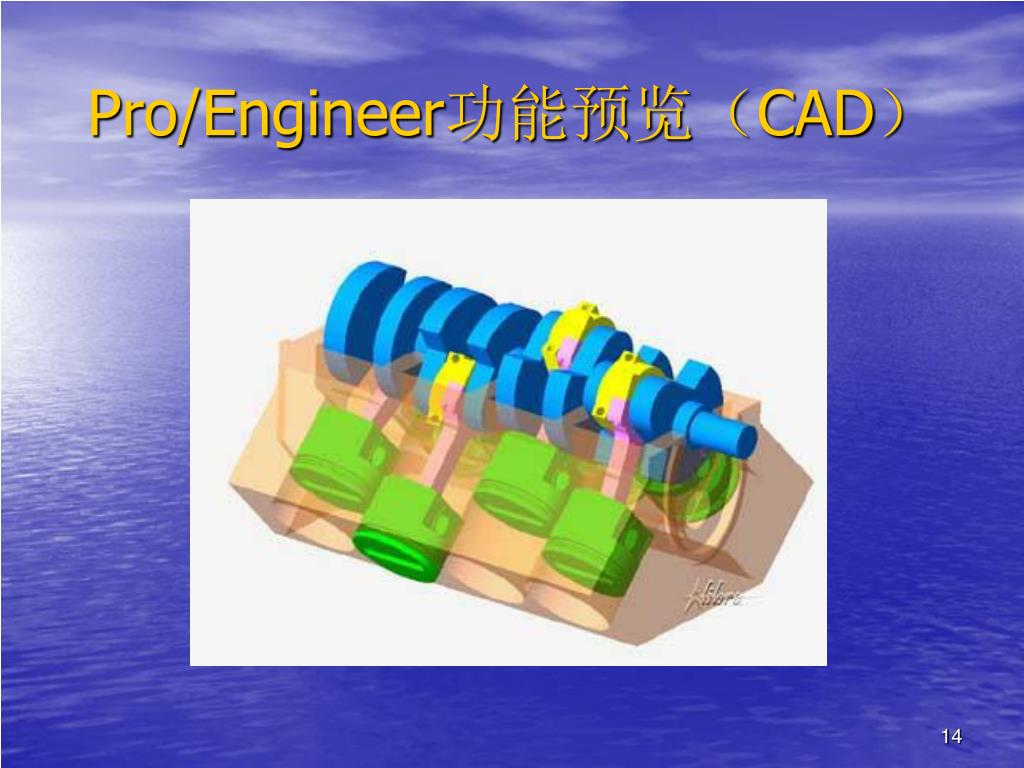

  14. Pro/Engineer功能预览（CAD）

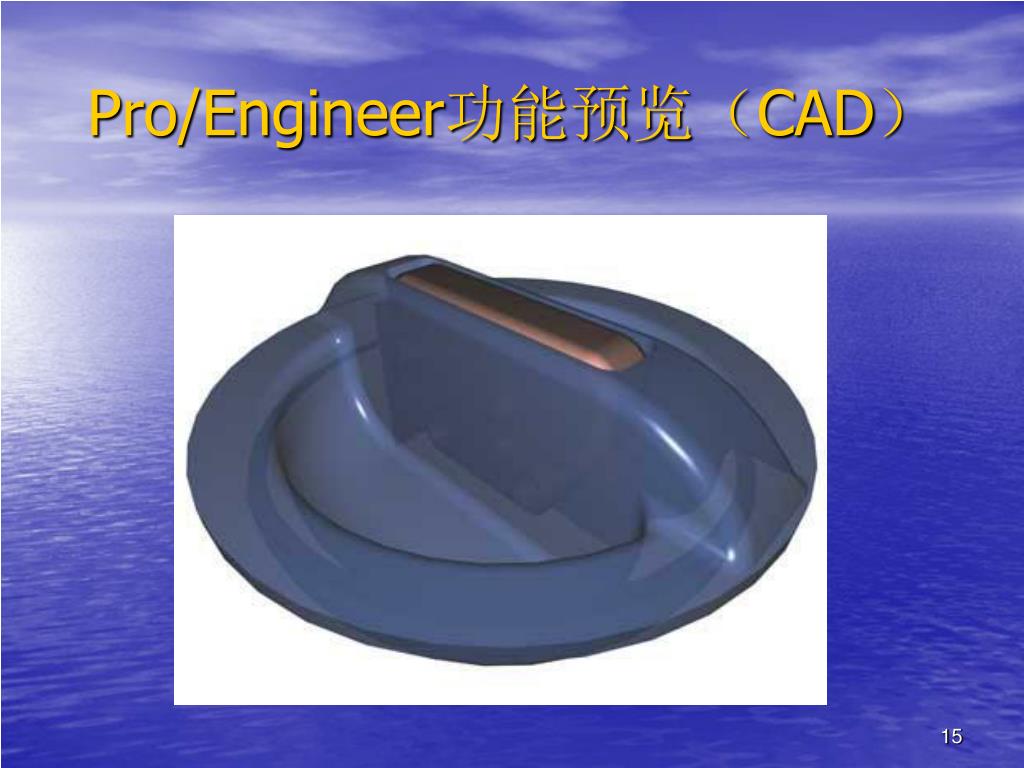

  15. Pro/Engineer功能预览（CAD）

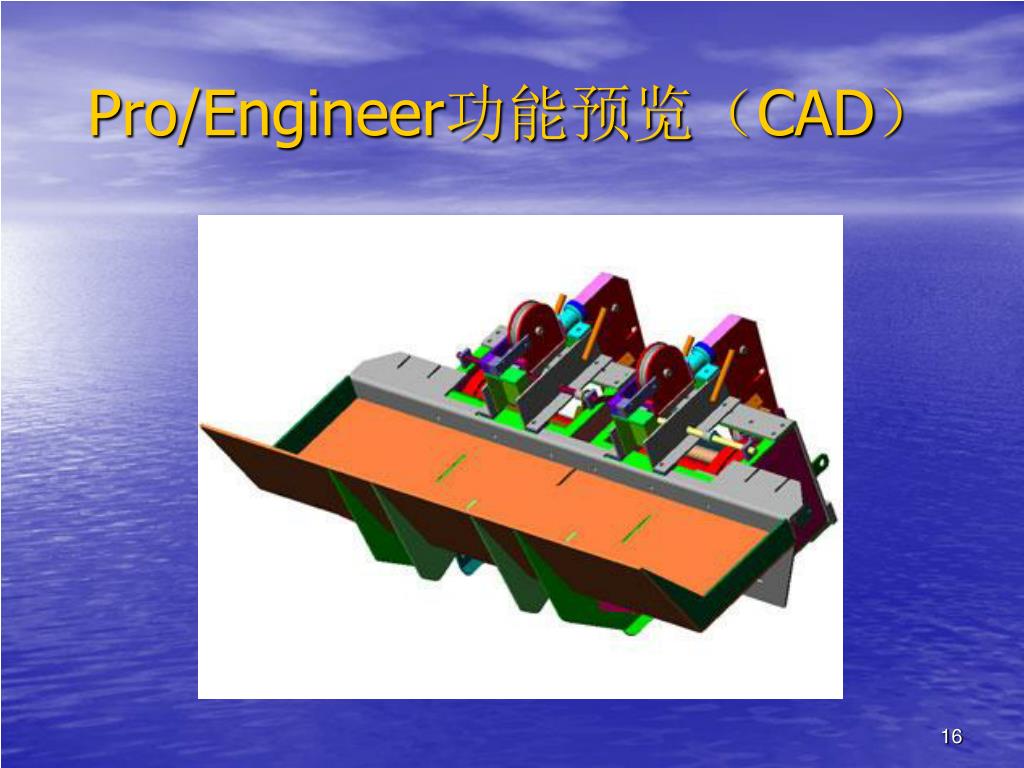

  16. Pro/Engineer功能预览（CAD）

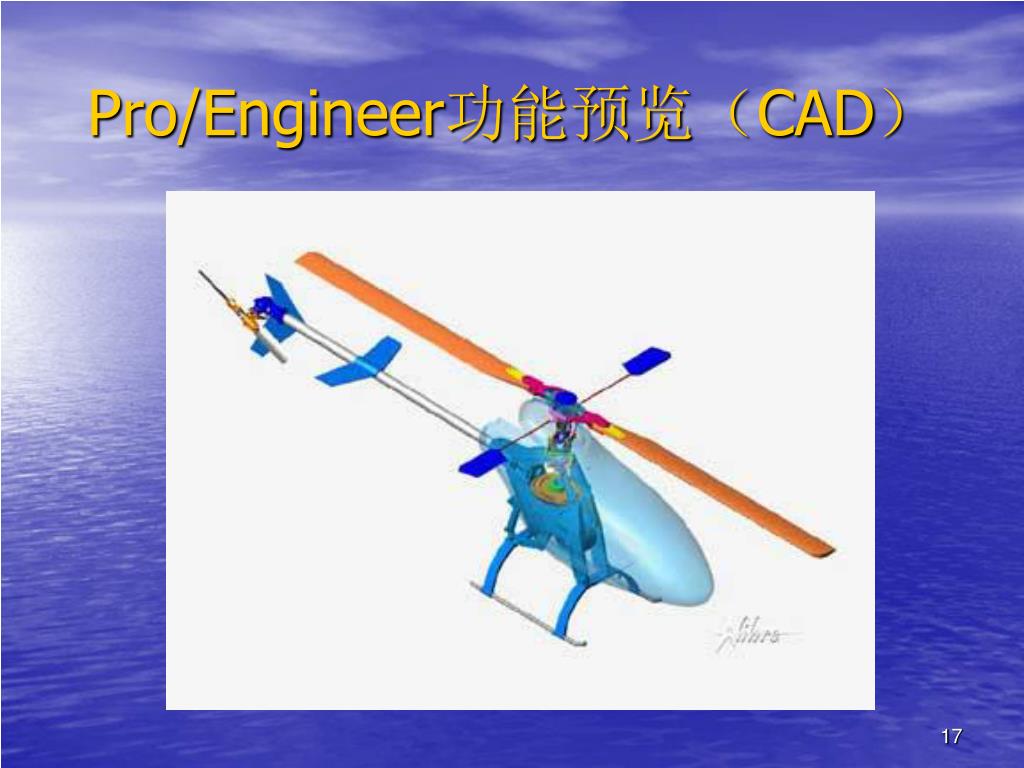

  17. Pro/Engineer功能预览（CAD）

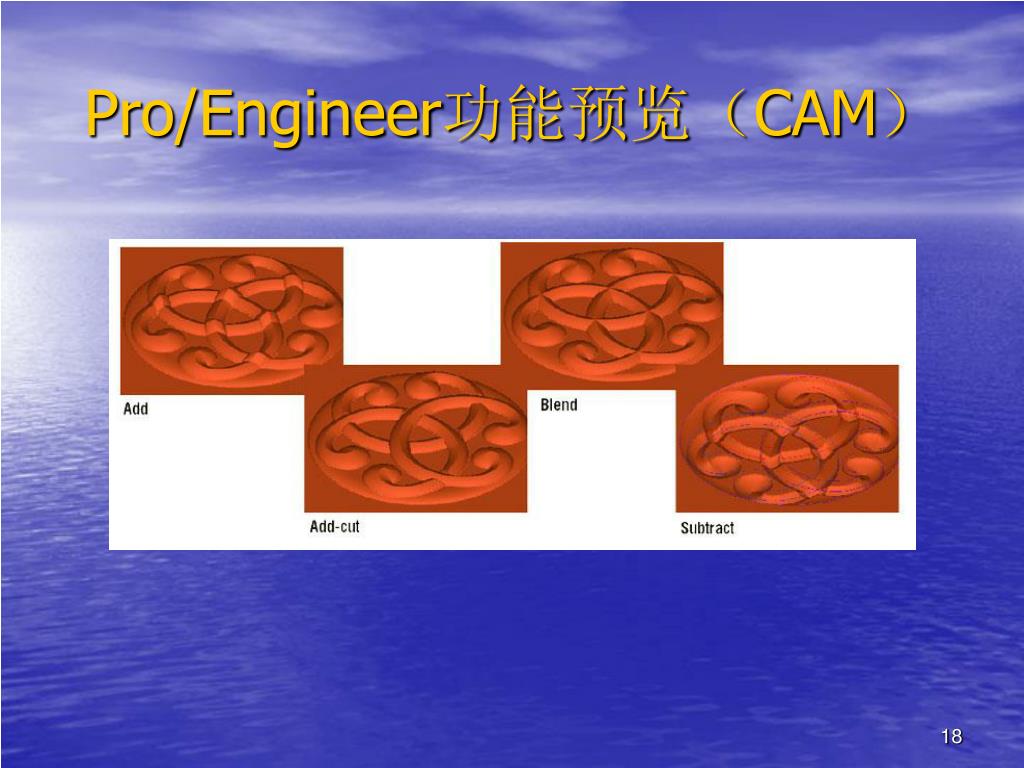

  18. Pro/Engineer功能预览（CAM）

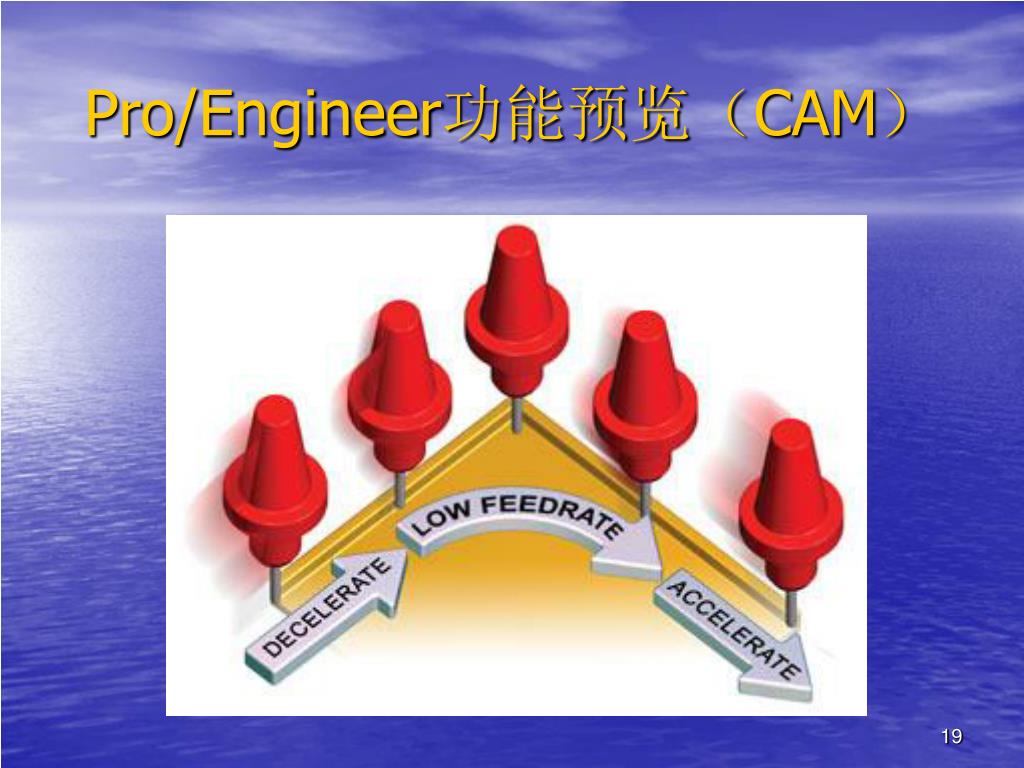

  19. Pro/Engineer功能预览（CAM）

  20. Pro/Engineer功能预览（CAM）

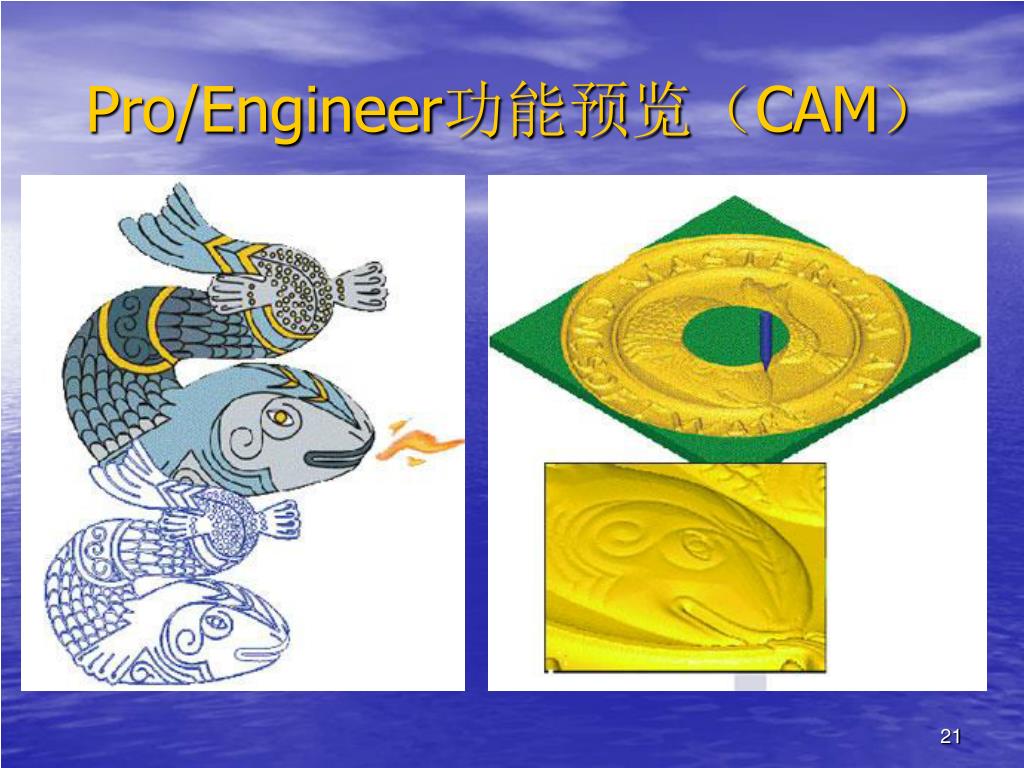

  21. Pro/Engineer功能预览（CAM）

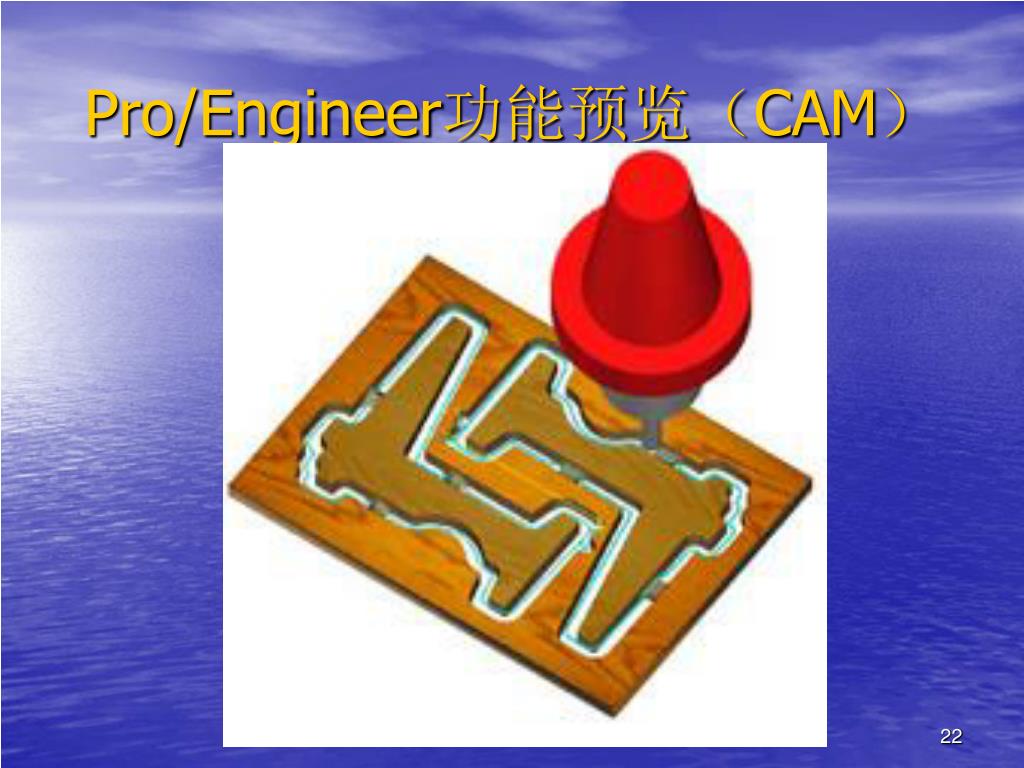

  22. Pro/Engineer功能预览（CAM）

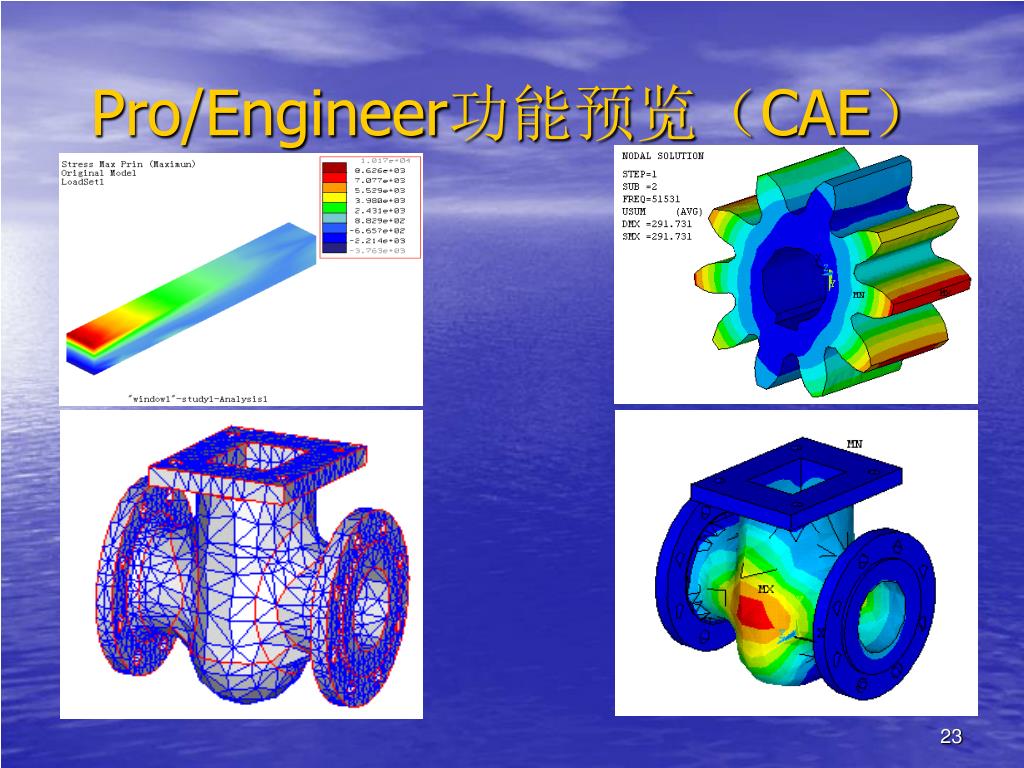

  23. Pro/Engineer功能预览（CAE）

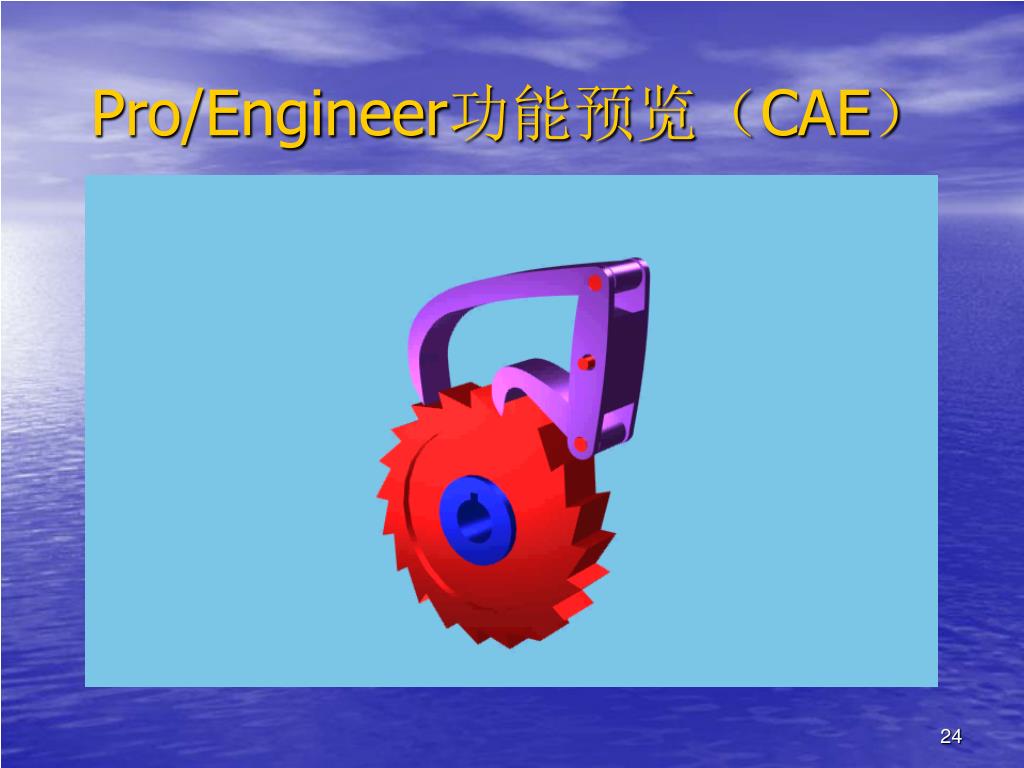

  24. Pro/Engineer功能预览（CAE）

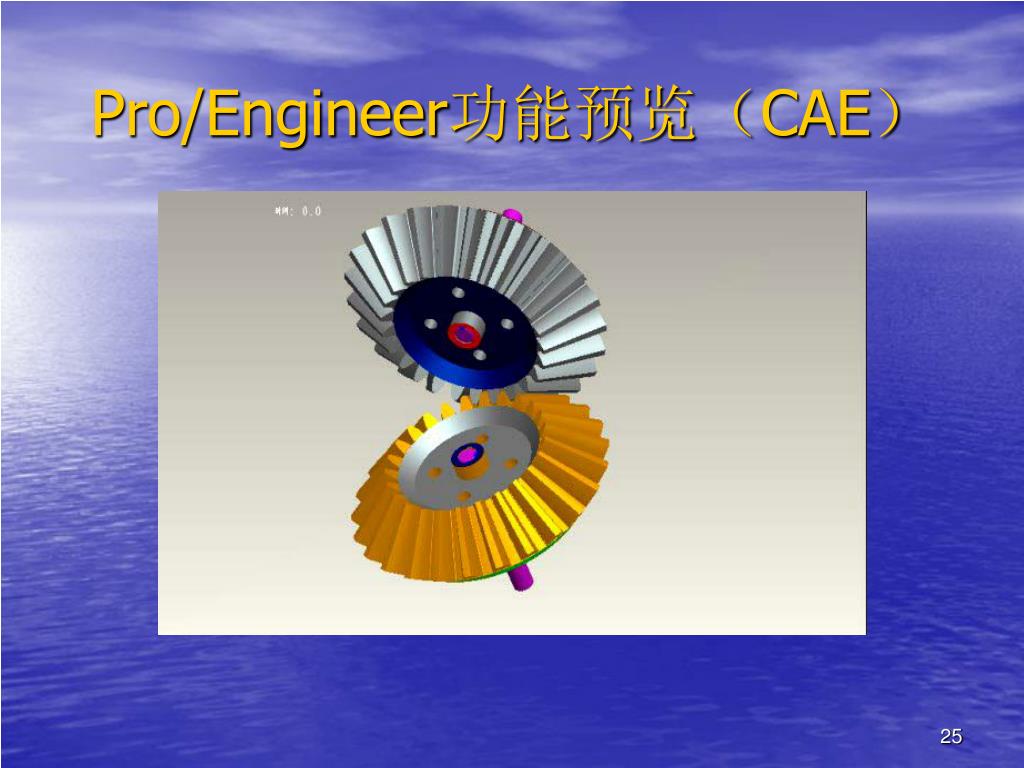

  25. Pro/Engineer功能预览（CAE）

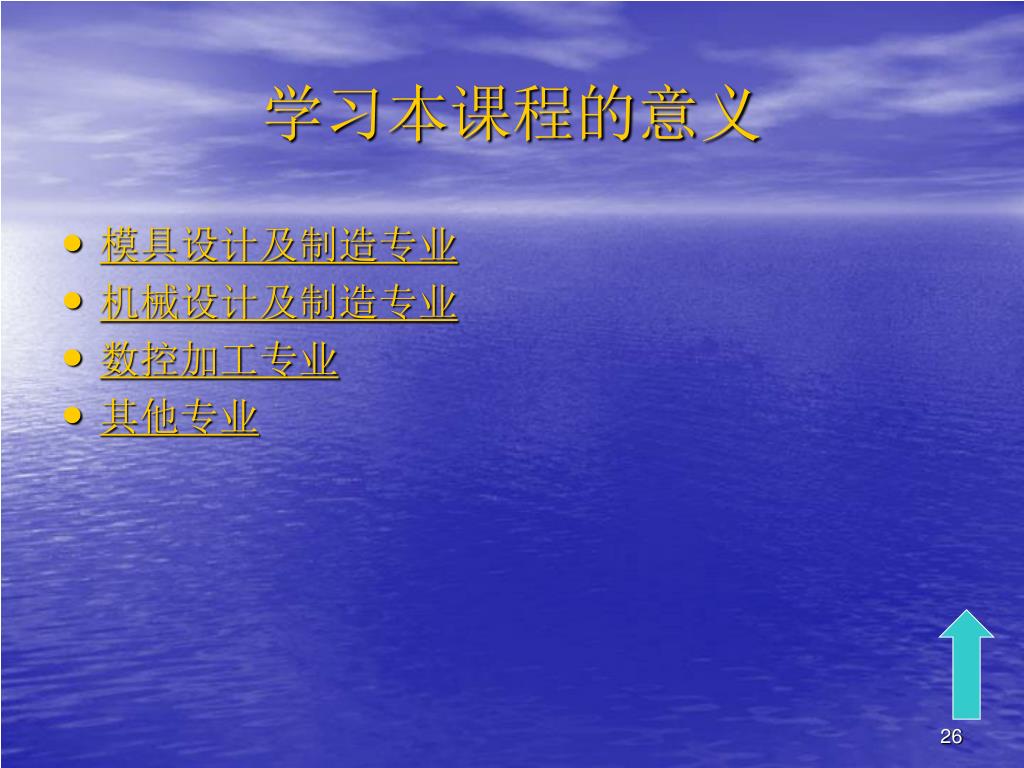

  26. 学习本课程的意义 • 模具设计及制造专业 • 机械设计及制造专业 • 数控加工专业 • 其他专业

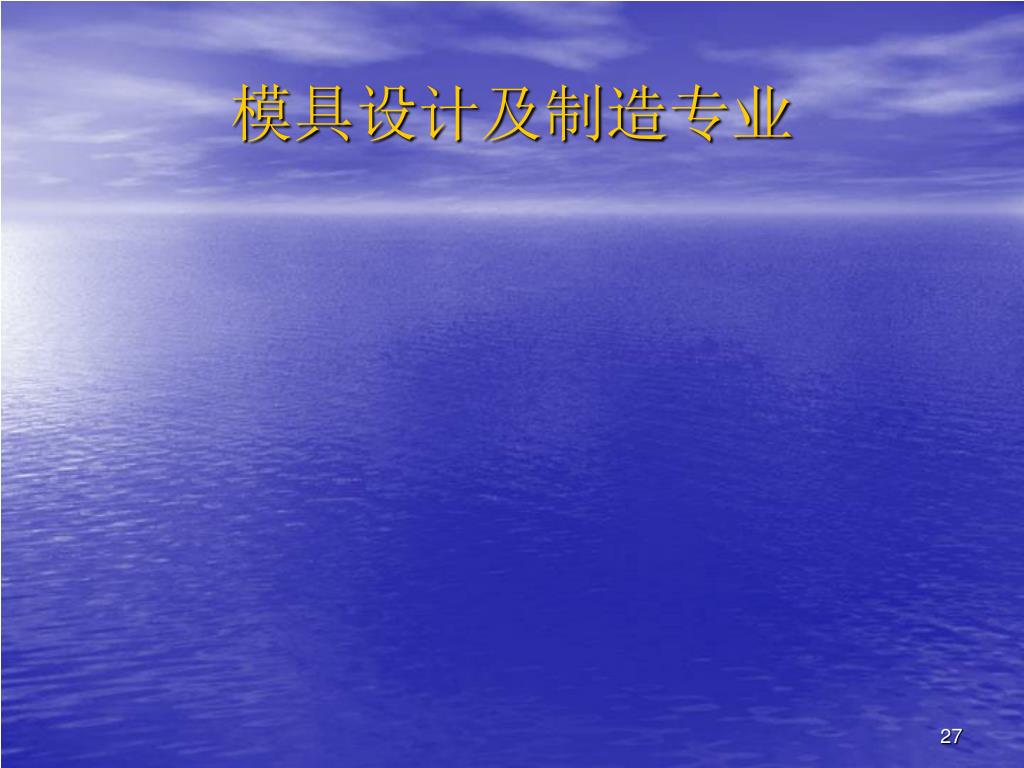

  27. 模具设计及制造专业

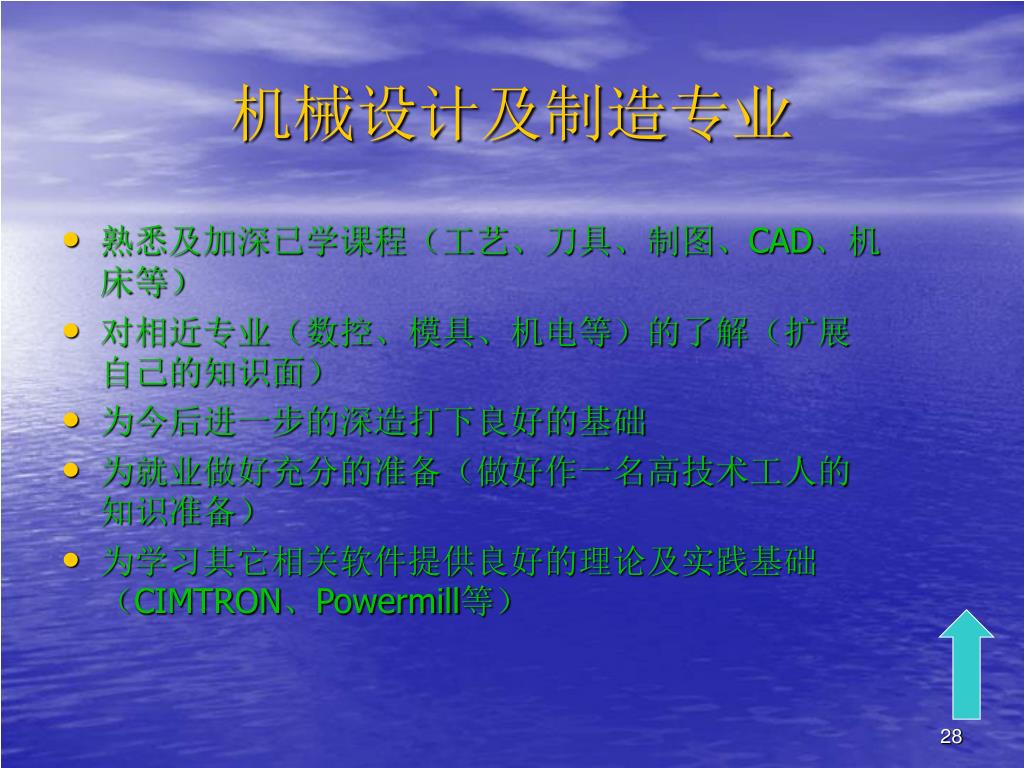

  28. 机械设计及制造专业 • 熟悉及加深已学课程（工艺、刀具、制图、CAD、机床等） • 对相近专业（数控、模具、机电等）的了解（扩展自己的知识面） • 为今后进一步的深造打下良好的基础 • 为就业做好充分的准备（做好作一名高技术工人的知识准备） • 为学习其它相关软件提供良好的理论及实践基础（CIMTRON、Powermill等）

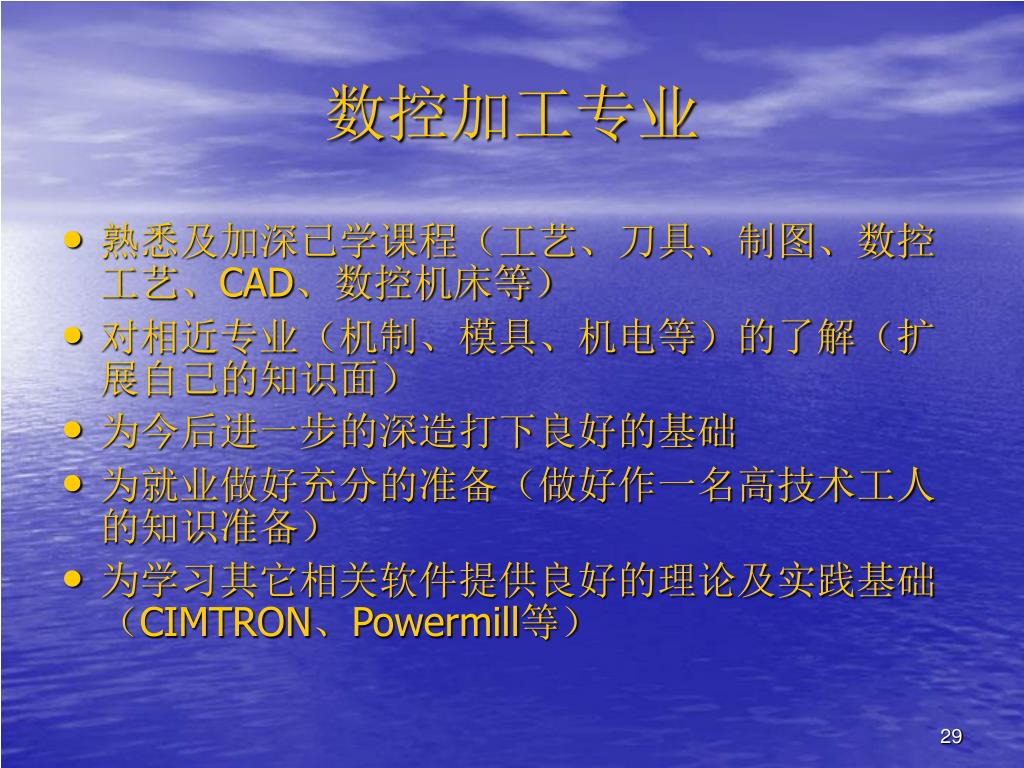

  29. 数控加工专业 • 熟悉及加深已学课程（工艺、刀具、制图、数控工艺、CAD、数控机床等） • 对相近专业（机制、模具、机电等）的了解（扩展自己的知识面） • 为今后进一步的深造打下良好的基础 • 为就业做好充分的准备（做好作一名高技术工人的知识准备） • 为学习其它相关软件提供良好的理论及实践基础（CIMTRON、Powermill等）

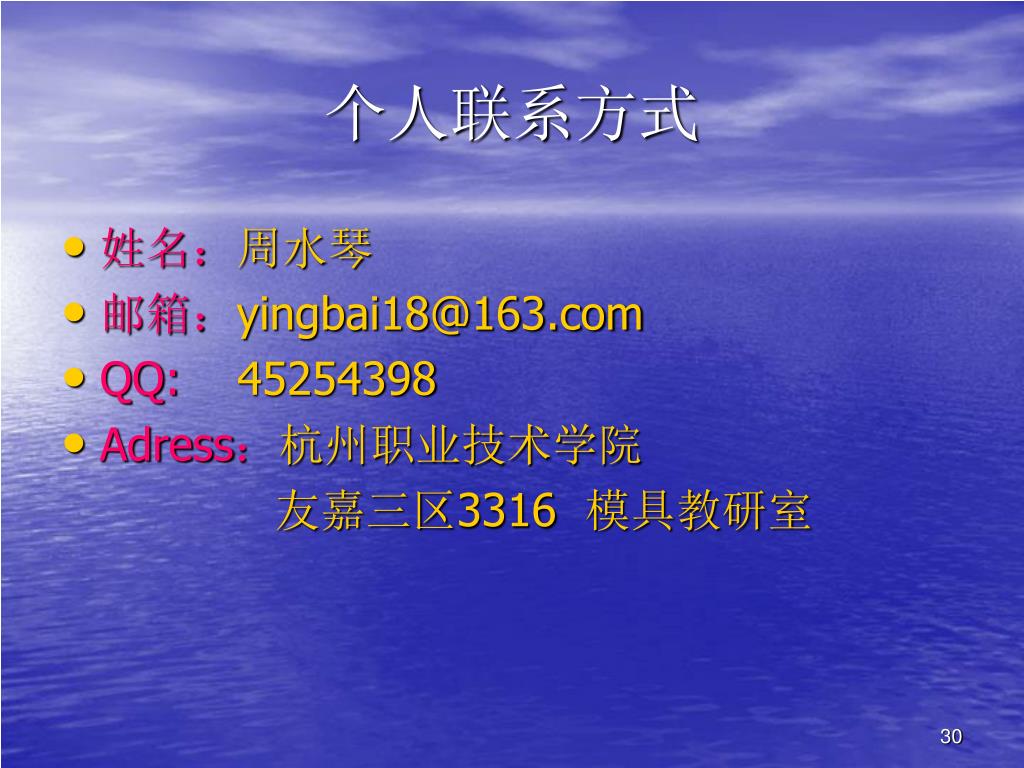

  30. 个人联系方式 • 姓名：周水琴 • 邮箱：yingbai18@163.com • QQ:45254398 • Adress：杭州职业技术学院 友嘉三区3316 模具教研室

  31. 再见！ 谢谢各位同学，希望我们共同努力！
