  1. Ethernet Service UnitESU-C8/ESU-R/ESU-C/R Confidential & Proprietary

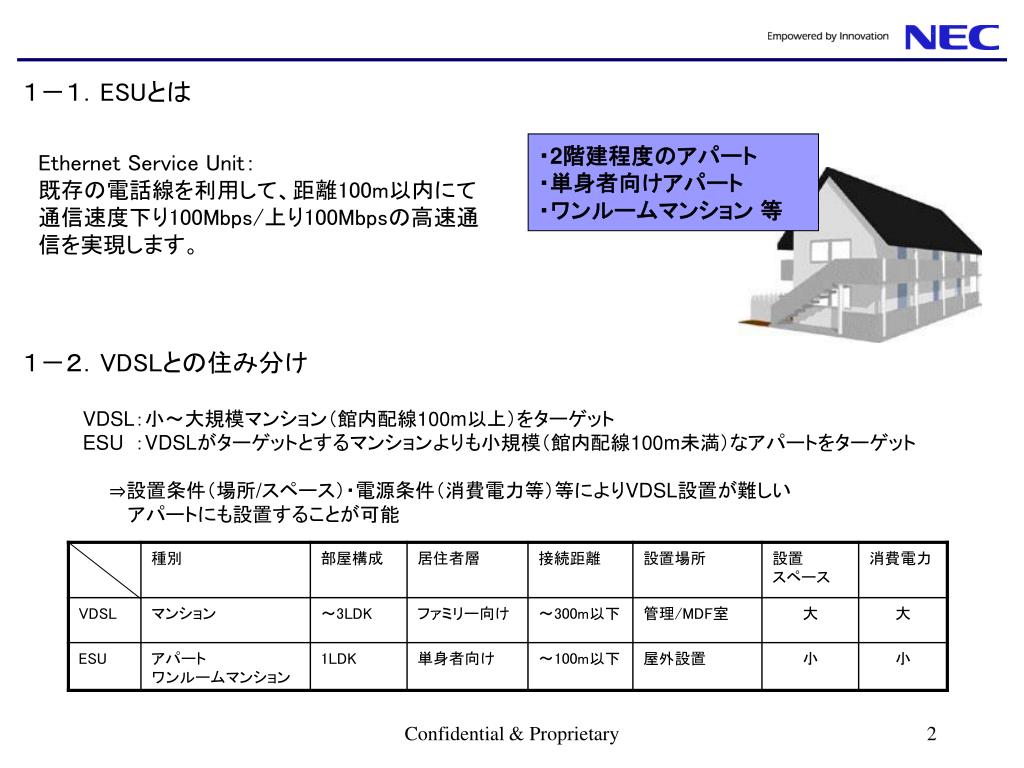

  2. １－１．ESUとは ・2階建程度のアパート　 ・単身者向けアパート・ワンルームマンション 等 Ethernet Service Unit：既存の電話線を利用して、距離100m以内にて通信速度下り100Mbps/上り100Mbpsの高速通信を実現します。 １－２．VDSLとの住み分け VDSL：小～大規模マンション（館内配線100m以上）をターゲット ESU ：VDSLがターゲットとするマンションよりも小規模（館内配線100m未満）なアパートをターゲット 　　⇒設置条件（場所/スペース）・電源条件（消費電力等）等によりVDSL設置が難しい 　　　 アパートにも設置することが可能 Confidential & Proprietary

  3. １－３．接続構成例　１ SW ESU アパート/小規模マンション等 ESU ESU ESU AC100V ESU-C8 ESU-R ESU-R 　ルータ　 　ルータ　 メディアコンバータなど 光ファイバ ESU-R ESU-R AC100V 　ルータ　 　ルータ　 Confidential & Proprietary

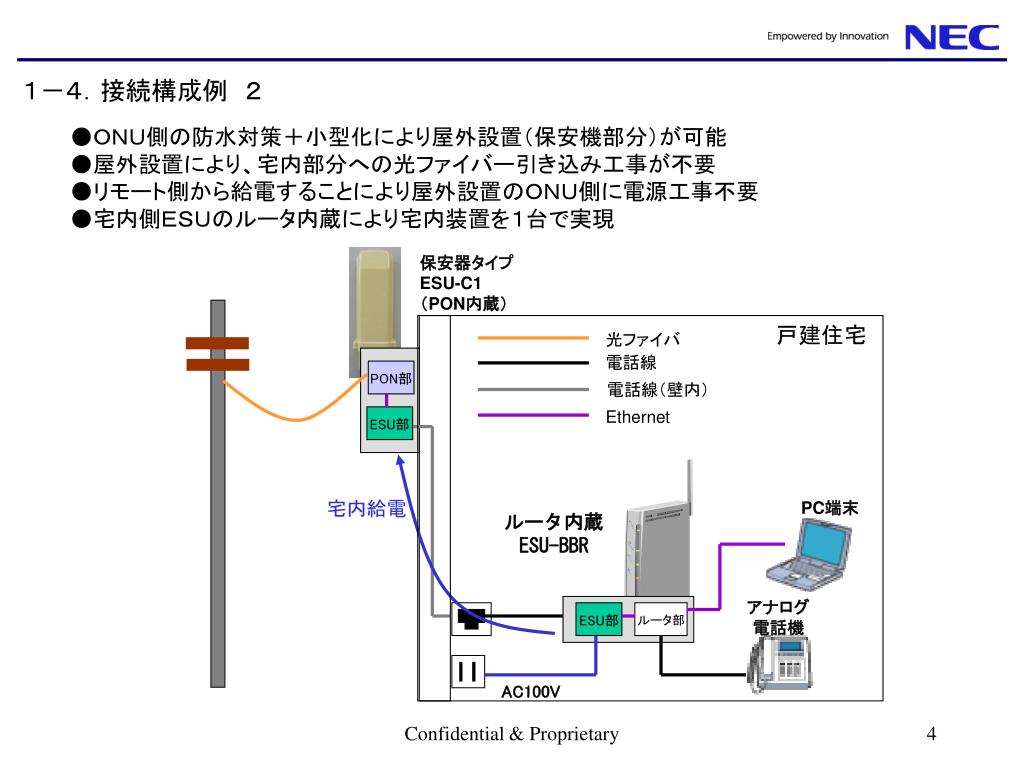

  4. １－４．接続構成例　２ ●ＯＮＵ側の防水対策＋小型化により屋外設置（保安機部分）が可能 ●屋外設置により、宅内部分への光ファイバー引き込み工事が不要 ●リモート側から給電することにより屋外設置のＯＮＵ側に電源工事不要 ●宅内側ＥＳＵのルータ内蔵により宅内装置を１台で実現 保安器タイプESU-C1（PON内蔵）　 戸建住宅 光ファイバ 電話線 PON部 電話線（壁内） Ethernet ESU部 宅内給電 PC端末 ルータ内蔵ESU-BBR アナログ 電話機 ESU部 ルータ部 AC100V Confidential & Proprietary

  5. 製品概要 Confidential & Proprietary

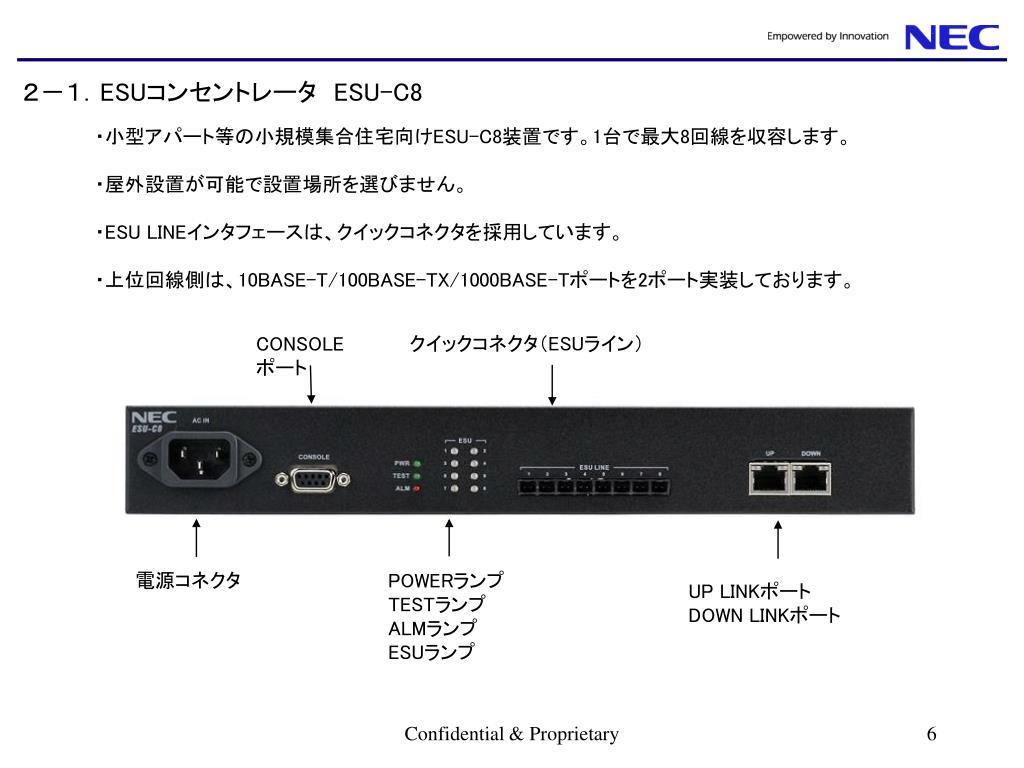

  6. ２－１．ESUコンセントレータ　ESU-C8 ・小型アパート等の小規模集合住宅向けESU-C8装置です。1台で最大8回線を収容します。 ・屋外設置が可能で設置場所を選びません。 ・ESU LINEインタフェースは、クイックコネクタを採用しています。 ・上位回線側は、10BASE-T/100BASE-TX/1000BASE-Tポートを2ポート実装しております。 クイックコネクタ（ESUライン） CONSOLEポート 電源コネクタ POWERランプ TESTランプ ALMランプ ESUランプ UP LINKポート DOWN LINKポート Confidential & Proprietary

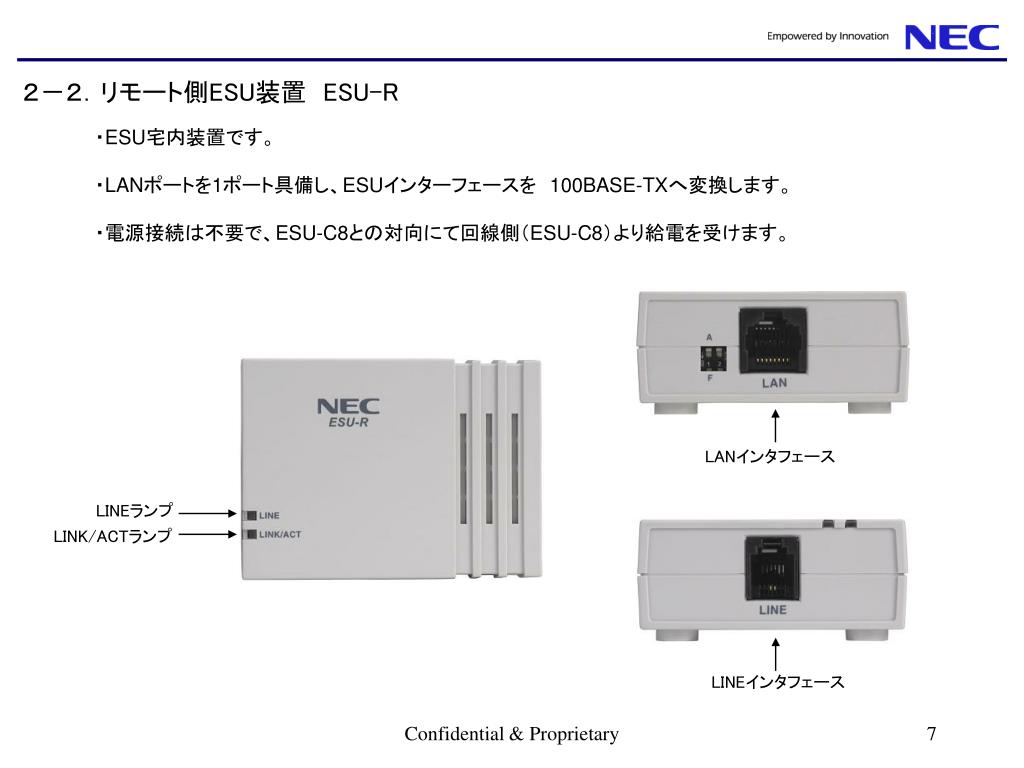

  7. ２－２．リモート側ESU装置　ESU-R ・ESU宅内装置です。 ・LANポートを1ポート具備し、ESUインターフェースを　100BASE-TXへ変換します。 ・電源接続は不要で、ESU-C8との対向にて回線側（ESU-C8）より給電を受けます。 LANインタフェース LINEランプ LINK/ACTランプ LINEインタフェース Confidential & Proprietary

  8. ２－３．ＥＳＵ－Ｃ／Ｒ（単体対向用ESU） ・Dip SWにてC（センター）/R（リモート）を選択し、対向利用します。・ESU-C/Rは電源アダプタを利用しての動作となります。 電源コネクタ LINEランプ LANインタフェース LINK/ACTランプ LINEインタフェース 2Wメタル回線（MAX100m） LANケーブル LANケーブル ACアダプタ ACアダプタ Confidential & Proprietary

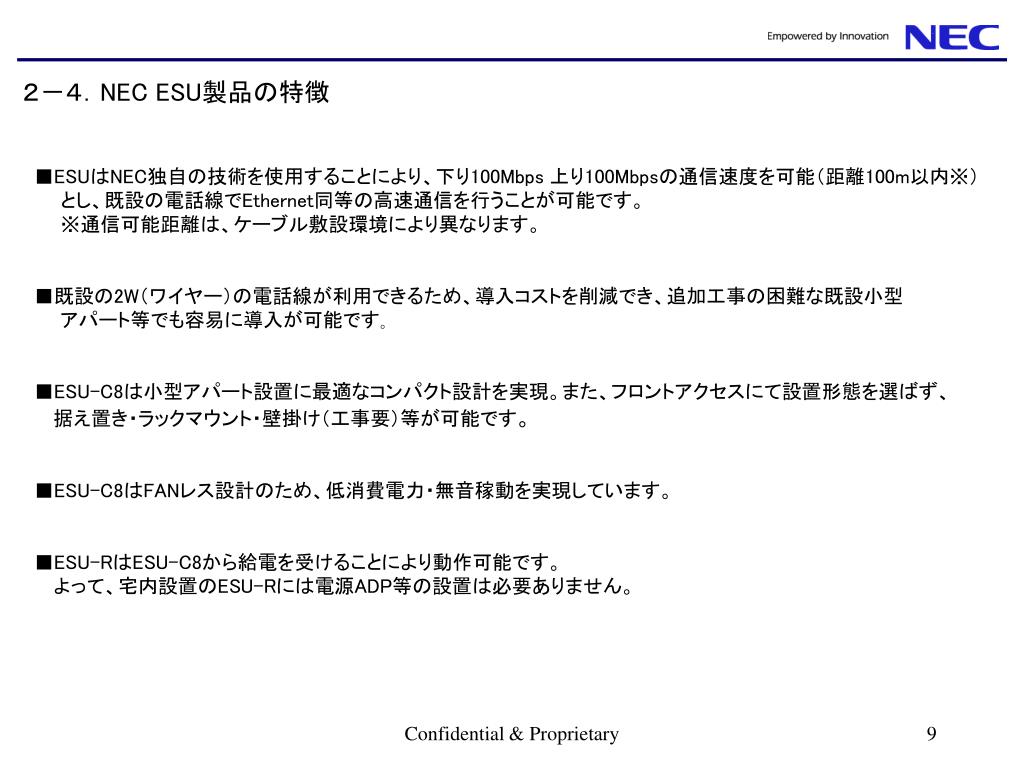

  9. ２－４．NEC ESU製品の特徴 ■ESUはNEC独自の技術を使用することにより、下り100Mbps 上り100Mbpsの通信速度を可能（距離100m以内※）　　とし、既設の電話線でEthernet同等の高速通信を行うことが可能です。 ※通信可能距離は、ケーブル敷設環境により異なります。 ■既設の2W（ワイヤー）の電話線が利用できるため、導入コストを削減でき、追加工事の困難な既設小型 　　アパート等でも容易に導入が可能です｡ ■ESU-C8は小型アパート設置に最適なコンパクト設計を実現。また、フロントアクセスにて設置形態を選ばず、 　 据え置き・ラックマウント・壁掛け（工事要）等が可能です。 ■ESU-C8はFANレス設計のため、低消費電力・無音稼動を実現しています。 ■ESU-RはESU-C8から給電を受けることにより動作可能です。　　 よって、宅内設置のESU-Rには電源ADP等の設置は必要ありません。 Confidential & Proprietary

  10. 100BASE -TX 2W-E 100BASE -TX 100BASE -TX MII MII NP NP SW SW ２－５．Block Diagram ESU-C8 UTP SW LSI 100BASE -TX 100BASE -TX 電話線 2W 2W-E POWER BB Router ESU-R AC100V MC／ PON ・ ・ ・ ・ ・ ・ MAX 8Lines UTP 100BASE -TX 100BASE -TX 100BASE -TX 2W-E 電話線 2W 2W-E カスケード接続 POWER BB Router ESU-R （ESU-C8より給電） AC100V ESU-C8 Confidential & Proprietary

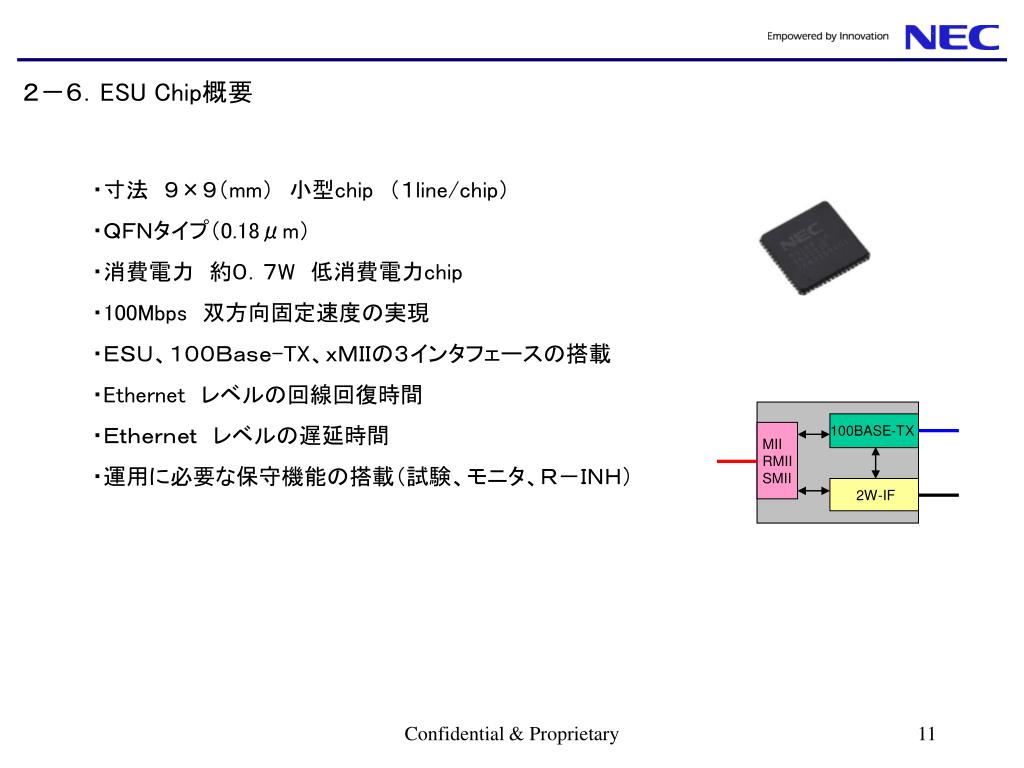

  11. 100BASE-TX MII RMII SMII 2W-IF ２－６．ESU Chip概要 　・寸法　９×９（mm）　小型chip　（１line/chip） 　・ＱＦＮタイプ（0.18μm）　 　・消費電力　約０．７W　低消費電力chip 　・100Mbps　双方向固定速度の実現 　・ＥＳＵ、１００Ｂａｓｅ-TX、ｘＭＩＩの３インタフェースの搭載 　・Ethernet　レベルの回線回復時間　　　 　・Ｅｔｈｅｒｎｅｔ　レベルの遅延時間 　・運用に必要な保守機能の搭載（試験、モニタ、Ｒ－ＩＮＨ）　　 Confidential & Proprietary

  12. ２－７．給電機能 ・ESU-RはESU-C8からの給電を受けて動作可能です。　そのため、ACアダプタなどの設置が不要です。・給電はユーザの利用状態により、LineごとにON/OFFの設定が可能です。 給電（+48V 2.5W） PC・BBルータなど ESU-R ESU-C8 モジュラケーブル AC100V 設定を「未使用」にすることにより、ESU-Rに対する給電を停止、ESU通信不可設定ｶﾞ可能（ESUポート毎に設定可能） Confidential & Proprietary

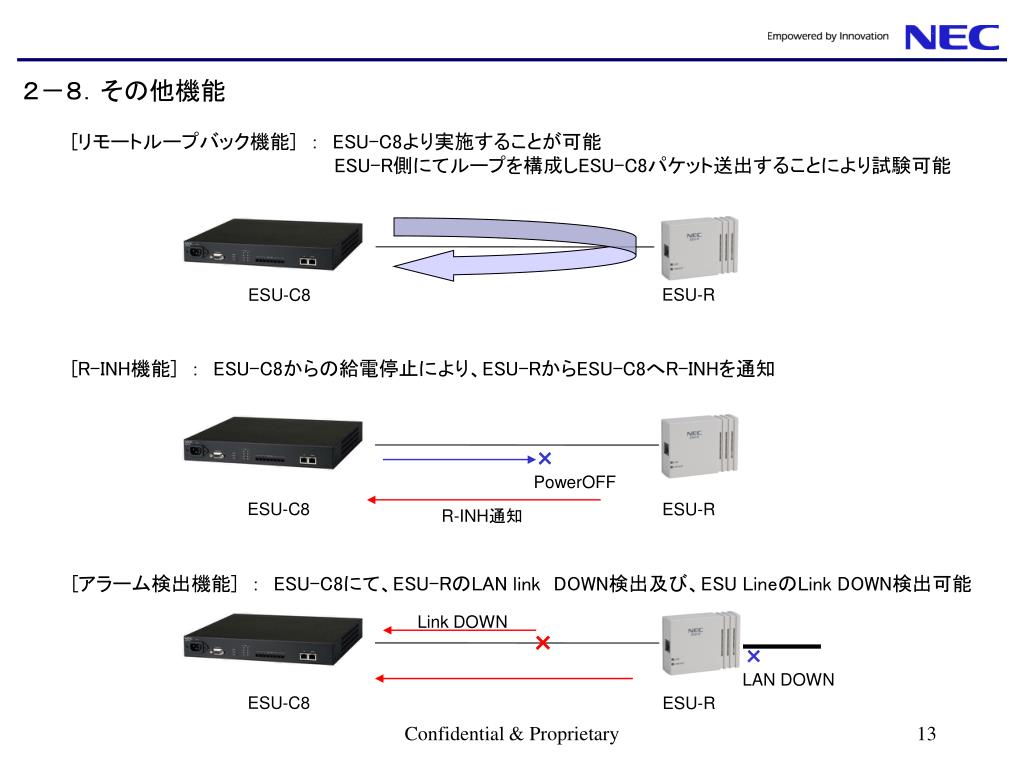

  13. ２－８．その他機能 [リモートループバック機能]　：　ESU-C8より実施することが可能 ESU-R側にてループを構成しESU-C8パケット送出することにより試験可能 ESU-R ESU-C8 [R-INH機能]　：　ESU-C8からの給電停止により、ESU-RからESU-C8へR-INHを通知 × PowerOFF ESU-C8 ESU-R R-INH通知 [アラーム検出機能]　：　ESU-C8にて、ESU-RのLAN linkDOWN検出及び、ESU LineのLink DOWN検出可能　　　　　　　 Link DOWN × × LAN DOWN ESU-C8 ESU-R Confidential & Proprietary

  14. ２－９．伝送特性 （DS/US） VDSL：CO4.0/CPE4.0利用 環境　VDSL：回線シュミレータ使用（No noise) ESU　：0.4φケーブル使用 Confidential & Proprietary

  15. ２－１０．ESU遅延時間測定 [測定構成] 約1m 測定時間：５分 サイズ　　：１５１８バイト ■測定条件VDSL：リンクアップ速度　上り104Mbps　下り101Mbps（ペイロード） 　　　　インターリーブ値　　0ms ESU　：リンクアップ速度　上り100Mbps　下り100Mbps [測定結果] VDSL　　　　：　1540μS （測定器表示：3.08mS×1/2） ESU 　　　　 ：　　 81μS （測定器表示：162μS×1/2）※折り返しのため測定器表示結果の1/2とする Confidential & Proprietary

  16. VF200F6 VC1622F ２－１１．回線断からの復旧時間 ESU-C8 ESU-R ■ESU 回線断　　　回線復旧 Link ON Link OFF 約2sec ■VDSL ※下記測定結果は社内評価環境での測定結果（参考値）です。VDSLはケーブル長・端末接続台数などの条件によりLink UPまでの時間が大きく変動します。 回線断　　　　　　 回線復旧 Link ON Link OFF 約30sec Confidential & Proprietary

  17. 仕様 Confidential & Proprietary

  18. ３－１． ESU-C8装置仕様 Confidential & Proprietary

  19. ３－２． ESU-R、ESU-C/R装置仕様 ※ESU-C/Rにおいては使用電源定格がAC100V±10Vとなります。 Confidential & Proprietary

  20. ３－３．VDSLとの比較（仕様） Confidential & Proprietary
