  1. Решения для IP-телефонии Виктор Колосов, консультант по проектам vkolosov@dlink.ru

  2. Введение в IP-телефонию

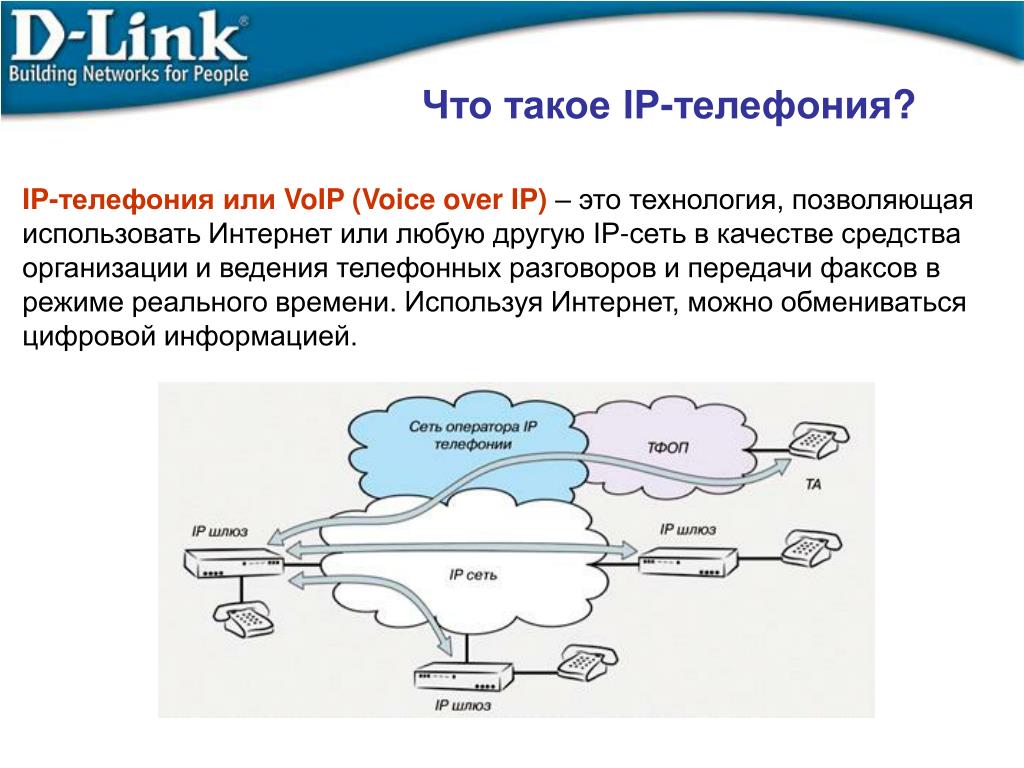

  3. Что такое IP-телефония? IP-телефонияили VoIP (Voice over IP)– это технология, позволяющая использовать Интернет или любую другую IP-сеть в качестве средства организации и ведения телефонных разговоров и передачи факсов в режиме реального времени.Используя Интернет, можно обмениваться цифровой информацией.

  4. PC to PC (Internet-Phone) • PC to Phone (MSN, Skype) • Phone to Phone (VoIP Gateway) IP-Network Следовательно, технически возможнооцифровать звук или факсимильное сообщение и переслать его аналогично тому, как пересылаются цифровые данные. В этом смысле IP-телефония использует Интернет (или любую другую IP-сеть) для пересылки голосовых или факсимильных сообщений между двумя пользователями компьютера в режиме реального времени.

  5. Преимущества IP-телефонии • Экономия средств • Меньшая стоимость междугородних и международных звонков • Меньшие затраты на инвестиции в оборудование • Универсальность • Совмещенный доступ в Интернет. Голосовые данные, факсимильные • сообщения передаются с использованием IP - основного набора • протоколов Интернет • Открытая архитектура • Общие стандарты: H.323, MGCP, SIP... • В виду острой конкуренции цены на услуги постоянно снижаются • Эффективное использование полосы пропускания • от 5.3 до 8 Кбит/спо сравнению с 64 Кбит/с для традиционной • телефонии • экономия полосы пропускания в 8~10 раз

  6. Принцип работы VoIP Поиск Оцифровка 0010110101 Телефонный номер 886-3-577-9966 IP-адрес 172.16.1.134 Сжатие Соединение Голос 64 Кбит/с ШлюзVoIP G.711 64Кбит/с Шлюз VoIP G.723 6.4/5.3 Кбит/с G.729 8Кбит/с

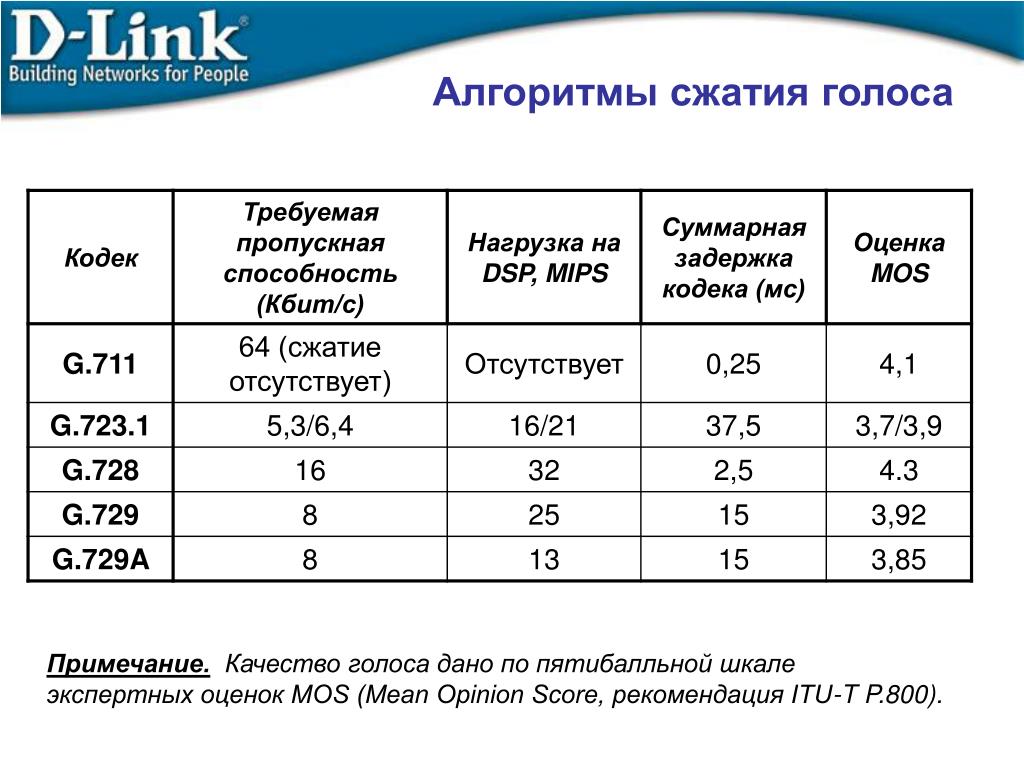

  7. Алгоритмы сжатия голоса Примечание. Качество голоса дано по пятибалльной шкале экспертных оценок MOS (Mean Opinion Score, рекомендация ITU-T P.800).

  8. Физическиеинтерфейсы FXS (Foreign eXchange Station) Двухпроводная абонентская линия с интерфейсным разъемом RJ-11. Используется для подключения конечного пользователя с телефонным аппаратом. Подает на телефонный аппарат необходимое напряжение, генерирует звонки и тональные сигналы, воспринимает положение трубки (снята/положена) и набор номера от телефонного аппарата. FXO (Foreign eXchange Office) Интерфейс, используемый для эмуляции телефонного аппарата, подключенного к АТС. В качестве интерфейсного разъёма используется розетка RJ-11. Использует подаваемое АТС напряжение, воспринимает звонки и тональные сигналы. Эмулирует положение телефонной трубки (снята/положена) и генерирует набор номера для АТС.

  9. Стандарты IP-телефонии

  10. Протоколы управления обслуживания вызовов • H.323 • Рекомендация H.323 ITU-T – стандарт для передачи голоса, видео и данных, описывает взаимодействие мультимедийных приложений в сетях с негарантированным качеством обслуживания • MGCP(Media Gateway Control Protocol) • Протокол управления телефонными шлюзами внешними устройствами управления - Media Gateway Controllers или Call Agents • SIP (Session Initiation Protocol) • Протокол инициирования сеансов – протокол прикладного уровня, предназначенный для организации, модификации и завершения мультимедийных сеансов связи

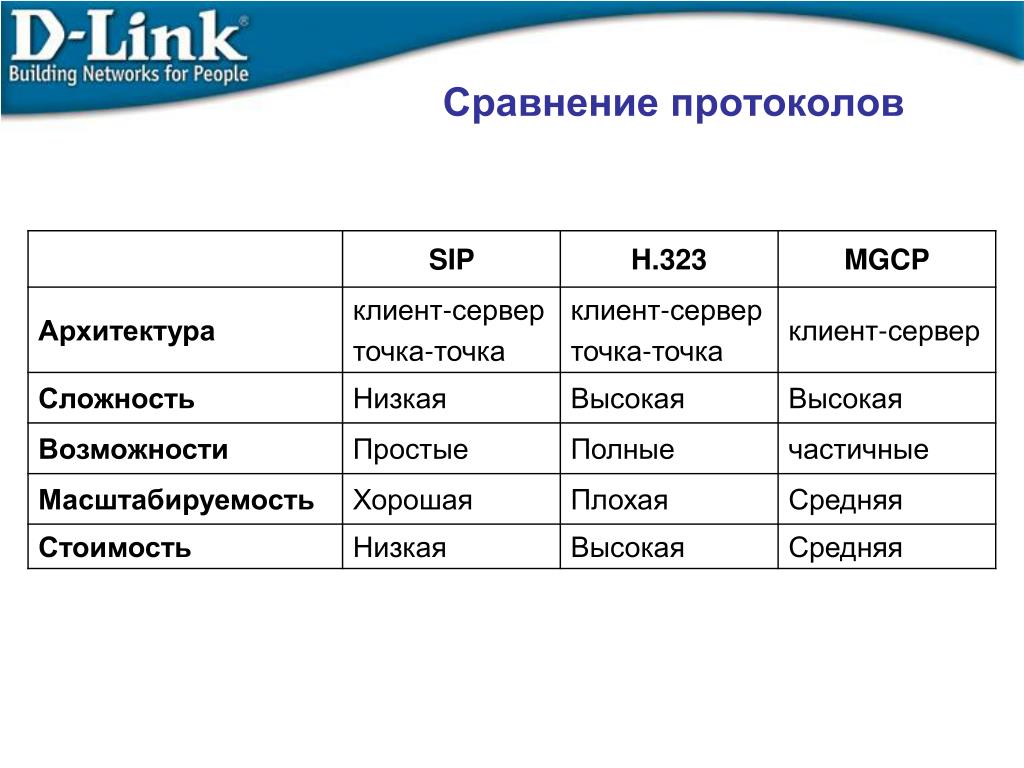

  11. Сравнение протоколов

  12. Протокол SIP

  13. Принципы протокола SIP • Протокол Session Initiation Protocol (SIP)– это протокол сигнализации, используемый для установления, изменения и прерывания сессий (или звонков) между одним или несколькими пользователями IP-сетей. • Разработан IETF MMUSIC WG (Multiparty Multimedia Session Control Working Group) • Предложен в стандарте RFC2543 в марте 1999 года, получил реализацию и формализован в RFC3261

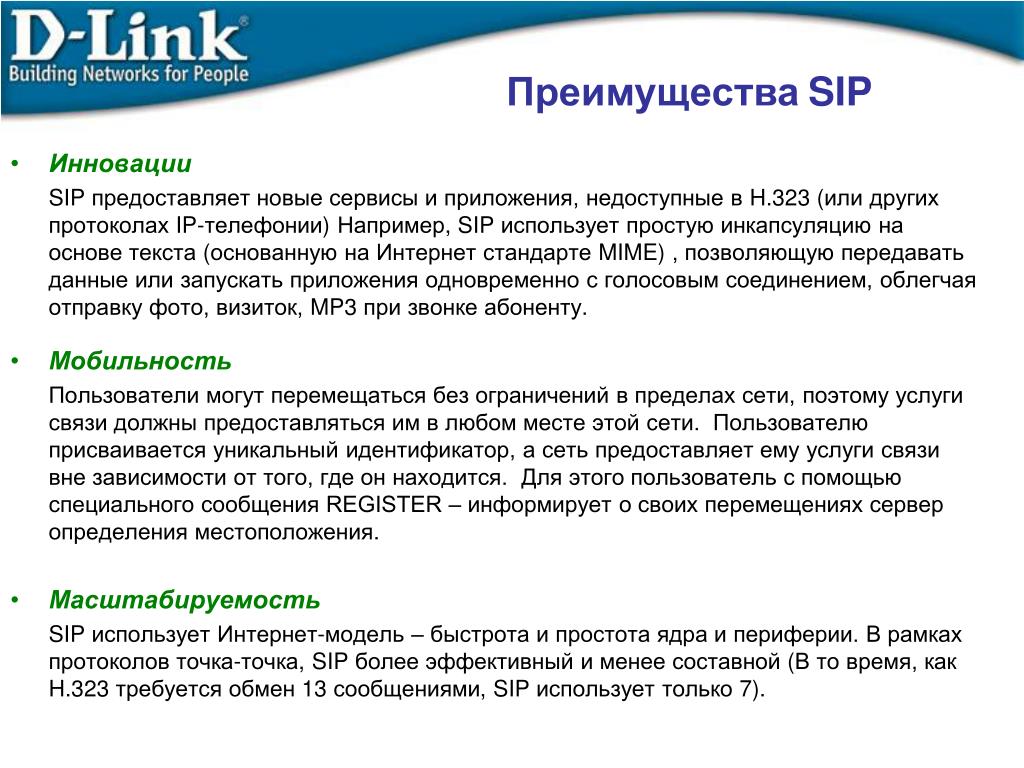

  14. ПреимуществаSIP • Инновации SIP предоставляет новые сервисы и приложения, недоступные в H.323 (или других протоколах IP-телефонии) Например, SIP использует простую инкапсуляциюна основе текста (основанную на Интернет стандарте MIME) , позволяющую передавать данные или запускать приложения одновременно с голосовым соединением, облегчая отправку фото, визиток, MP3 при звонке абоненту. • Мобильность Пользователи могут перемещаться без ограничений в пределах сети,поэтому услуги связи должны предоставляться им в любом месте этойсети.Пользователюприсваивается уникальный идентификатор, а сетьпредоставляет ему услуги связи вне зависимости от того, где он находится.Для этого пользователь с помощью специального сообщения REGISTER –информирует о своих перемещениях сервер определения местоположения. • Масштабируемость SIP использует Интернет-модель – быстрота и простота ядра и периферии. В рамках протоколов точка-точка, SIP более эффективный и менее составной (В то время, как H.323 требуется обмен 13 сообщениями, SIP использует только 7).

  15. Преимущества SIP • Простота разворачивания сетей • Развертывание и поддержка SIP схожа с HTTP. Он использует стандартные протоколы и функции, уже существующие в IP-сетях и хорош для понимания сетевых администраторов и технического персонала. • Стандартная адресация, принятая в Интернет: SIP использует обычный формат IP-адреса и для имени и для адреса, например sip:username@abcorp.comилиsip:1.781.938.5306@abcorp.com • SIP использует только текст для протокольной инкапсуляции, в отличие от H.323, использующего бинарное кодирование, что делает SIP проще в диагностике и устранении проблем. • Простые сообщения об ошибках: SIP использует привычные сообщения об ошибках с префиксами, как 10x, 20x, etc.

  16. Устройства сети SIP • SIP-Клиент • User agent client (UAC)— Клиентское приложение, которое инициирует SIP-запросы • User agent server (UAS)— Серверное приложение, которое отвечает на запросы пользователя при получении SIP-запроса от клиента. • Обычно, большинство программ работают и как UAC и как UAS. • SIP-Клиент может быть программой для PC, IP-телефономилиSIP-шлюзом

  17. Пример организации SIP-сети

  18. Основные проблемы в IP-телефонии • Эхо • Эхо является аналоговым явлением, поэтому если соединение на всем протяжении является цифровым, то эхо как правило не возникает. • Методы решения: • - компенсация эха • - подавление эха • Джиттер (jitter) • Задержка между двумя последовательными пакетами. В результате речь получается рванной. • Методы решения: • - Jitter buffer • Задержка • Задержка 150-250мс является приемлемой, более 300-350мс речь становиться неузнаваемой.

  19. Оборудование VoIP

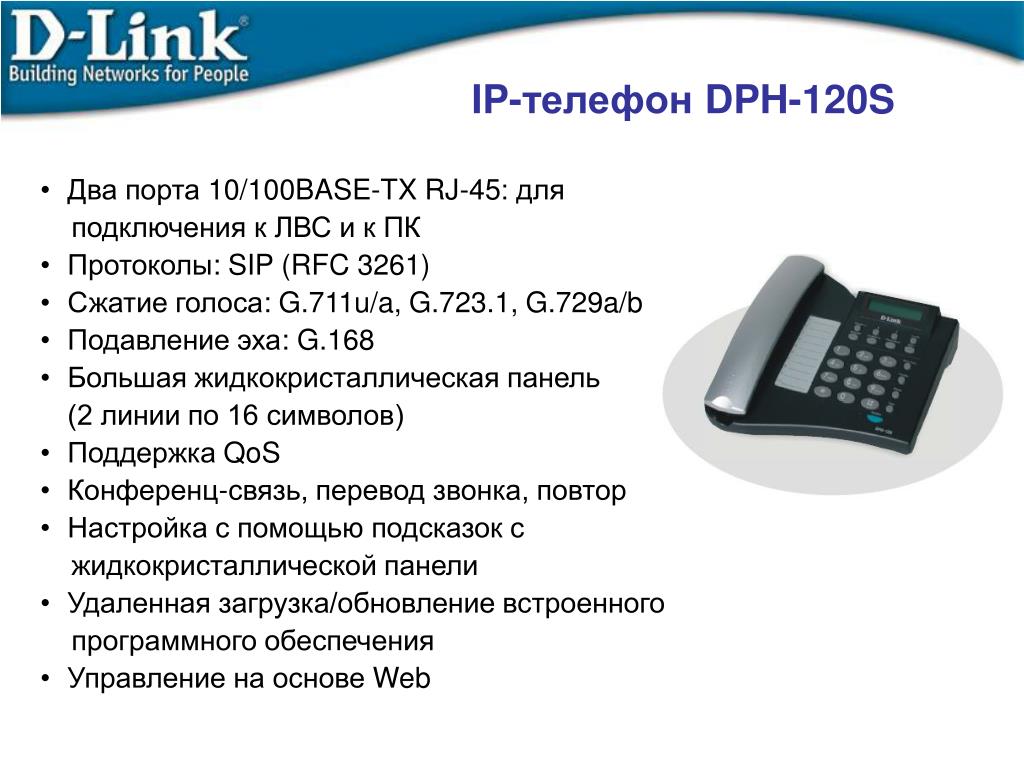

  20. IP-телефон DPH-120S • Два порта 10/100BASE-TX RJ-45: для • подключения к ЛВС и к ПК • Протоколы: SIP (RFC 3261) • Сжатие голоса: G.711u/a, G.723.1, G.729a/b • Подавление эха: G.168 • Большая жидкокристаллическая панель (2 линии по 16 символов) • Поддержка QoS • Конференц-связь, перевод звонка, повтор • Настройка с помощью подсказок с • жидкокристаллической панели • Удаленная загрузка/обновление встроенного • программного обеспечения • Управление на основе Web

  21. IP-телефон DPH-140S • Два порта 10/100BASE-TX RJ-45: для • подключения к ЛВС и к ПК • Протоколы: SIP (RFC 3261) • Сжатие голоса: G.711u/a, G.723.1,G.729a/b • Подавление эха: G.168 • Большая жидкокристаллическая панель (2 линии по 16 символов) • 10 программируемых кнопок • Поддержка QoS • Конференц-связь, перевод звонка, повтор • Настройка с помощью подсказок • жидкокристаллической панели • Удаленная загрузка/обновление • встроенного программного обеспечения • Управление на основе Web

  22. Схема применения Количество IP-телефонов практически не ограничено, что позволяет объединять большое число пользователей.

  23. IP-телефон DPH-150S/SE • Два порта 10/100BASE-TX RJ-45: для • подключения к ЛВС и к ПК • Протоколы: SIP (RFC 3261) • Сжатие голоса: G.711u/a, iLBC,G.729a/b • Подавление эха: G.167, VAD, CNG • Жидкокристаллическая панель • 14 программируемых кнопок • Поддержка QoS, VLAN • Конференц-связь, перевод звонка, повтор • Удаленная загрузка/обновлениевстроенного программного обеспечения • Питание: 5V DC, PoE (только у модели DPH-150SE) • Управление на основе Web

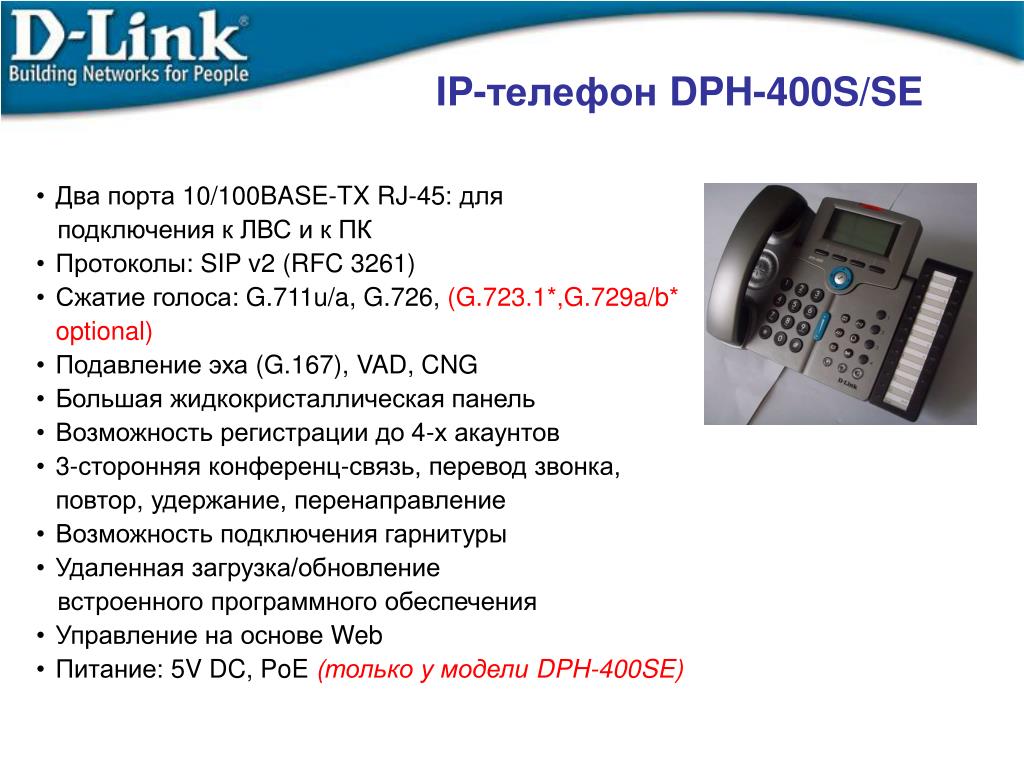

  24. IP-телефон DPH-400S/SE • Два порта 10/100BASE-TX RJ-45: для • подключения к ЛВС и к ПК • Протоколы: SIP v2 (RFC 3261) • Сжатие голоса: G.711u/a, G.726, (G.723.1*,G.729a/b*optional) • Подавление эха (G.167), VAD, CNG • Большая жидкокристаллическая панель • Возможность регистрации до 4-х акаунтов • 3-сторонняя конференц-связь, перевод звонка, повтор, удержание, перенаправление • Возможность подключения гарнитуры • Удаленная загрузка/обновление • встроенного программного обеспечения • Управление на основе Web • Питание: 5V DC, PoE (только у модели DPH-400SE)

  25. Модуль расширения DPH-400EDM Дополнительный модуль расширения для телефона DPH-400S/SE с 24-мя программируемыми кнопками. Возможность назначения различного функционала на каждую кнопку: Скоростной набор, «Не беспокоить», блокировка телефона, Автоответ, Перенаправления звонков и т.д.

  26. WiFi VoIP телефон DPH-540/541S • Поддержка протоколов IEEE 802.11 b/g • Протоколы: SIP (RFC 3261) • Сжатие голоса: G.711u/a, G.729 • Подавление эха : G.168 • Жидкокристаллическая панель • LCD: 1.8" C-STN, 128x160 pixel, 65K • Поддержка протоколов шифрования WEP, WPA, WPA2 • Поддержка WiFi MultiMedia (WMM) • Софт клавиши Send/End/Cancel/Volume • Батарея: Li-Ion 900 mAh

  27. Схемаприменения Наличие встроенного беспроводного модуля позволяет пользователям подключатся к беспроводным сетям, как дома так и в точках общественного доступа и совершать звонки используя технологию VoIP

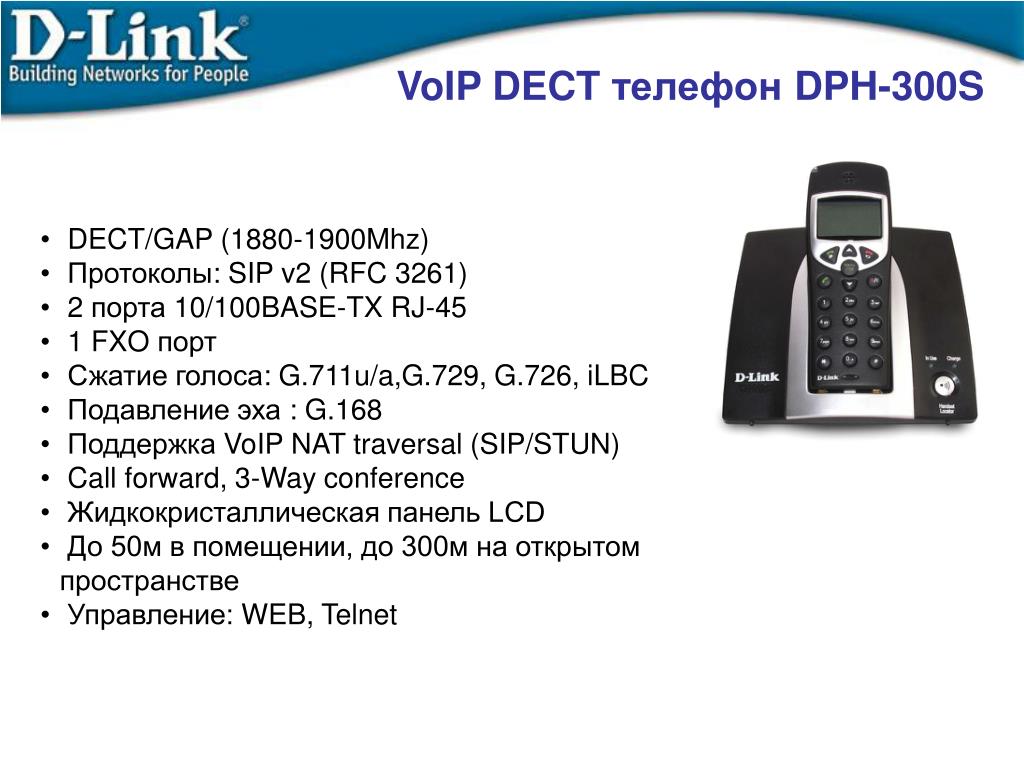

  28. VoIP DECT телефон DPH-300S • DECT/GAP (1880-1900Mhz) • Протоколы: SIPv2 (RFC 3261) • 2 порта 10/100BASE-TX RJ-45 • 1 FXO порт • Сжатие голоса: G.711u/a,G.729, G.726, iLBC • Подавление эха : G.168 • Поддержка VoIP NAT traversal (SIP/STUN) • Call forward, 3-Way conference • Жидкокристаллическая панель LCD • До 50м в помещении, до 300м на открытом пространстве • Управление: WEB, Telnet

  29. Схема применения

  30. USB Skype телефон DPH-10U • Порт USB 1.1 для подключения ПК • Совместимость со Skype, Microsoft'sNetMeeting, MSN Messenger Service, Yahoo! Messenger • Питание по USB шине • Цифровая клавиатура • 7 функциональных клавиш • 2 клавиши громкости вызова • Возможность записи разговора на жесткий диск PC

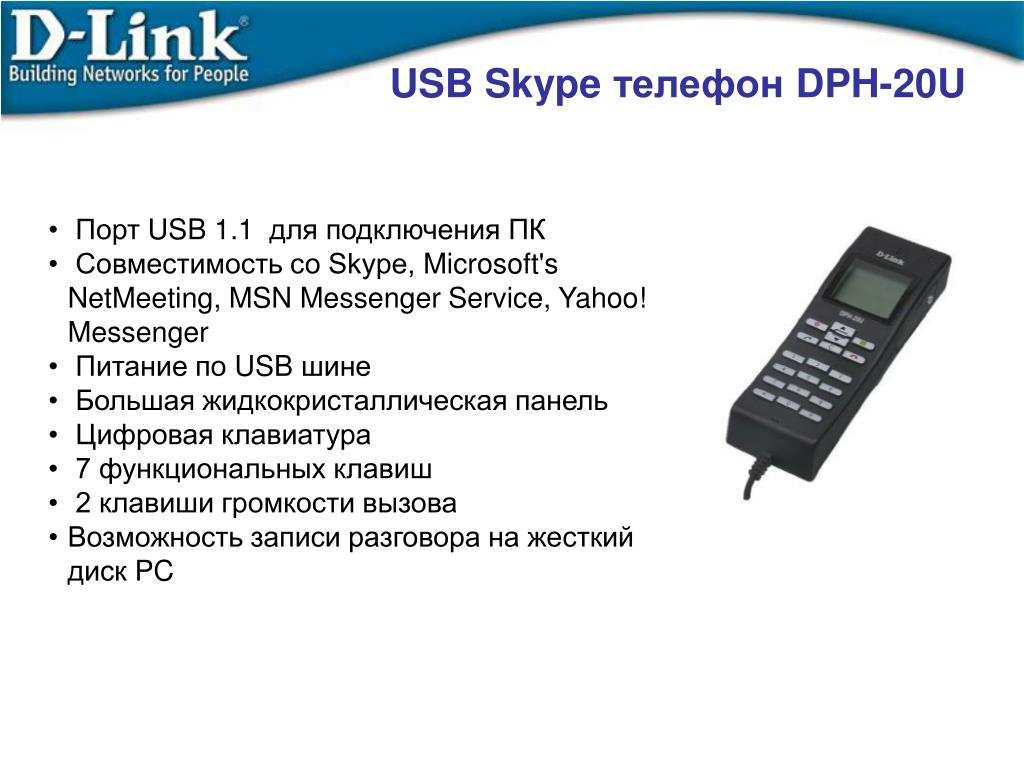

  31. USB Skype телефон DPH-20U • Порт USB 1.1 для подключения ПК • Совместимость со Skype, Microsoft'sNetMeeting, MSN Messenger Service, Yahoo! Messenger • Питание по USB шине • Большая жидкокристаллическая панель • Цифровая клавиатура • 7 функциональных клавиш • 2 клавиши громкости вызова • Возможность записи разговора на жесткий диск PC

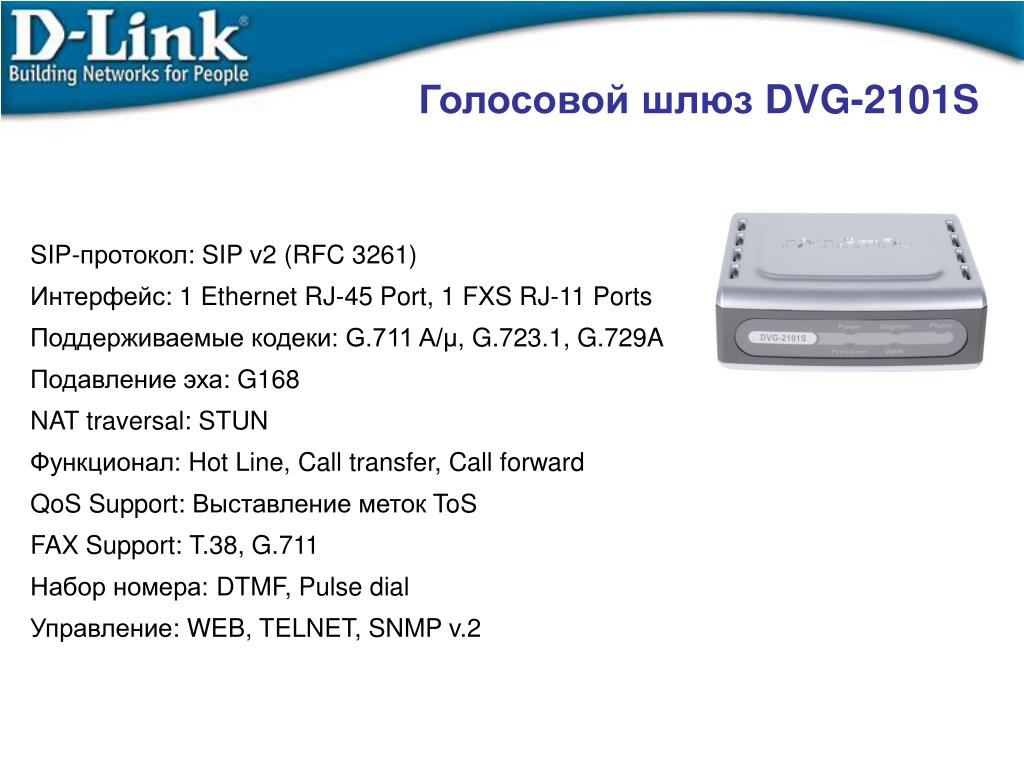

  32. Голосовой шлюз DVG-2101S SIP-протокол: SIP v2 (RFC 3261) Интерфейс: 1 Ethernet RJ-45 Port, 1 FXS RJ-11 Ports Поддерживаемые кодеки: G.711 A/μ, G.723.1, G.729A Подавление эха: G168 NAT traversal: STUN Функционал: Hot Line, Call transfer, Call forward QoS Support: Выставление меток ToS FAX Support: T.38, G.711 Набор номера: DTMF, Pulse dial Управление: WEB, TELNET, SNMP v.2

  33. Схема применения Голосовой шлюз DVG-2101S является экономичным решение для использования дома.

  34. Голосовой маршрутизатор DVG-G5402SP • 2 порта FXS RJ-11для подключения к аналоговым телефонам или факсам • 1 порт FXS с функцией Life-line • 1 внешний WAN порт 10/100BASE-TX RJ-45 • 4 внутренних LAN порта 10/100BASE-TX RJ-45 • Точка доступа стандарта 802.11 b/g • Поддержка протокола SIP (RFC3261) • Поддержка факсов:T.38, G.711 • Сжатие голоса: G.711u/a, G.723.1, G.729a, G.726 • Обеспечения качества сервиса: QoS • Функции: CallerID, Call transfer, Call forward • Поддержка протоколов RIP1, RIP2, static route • Поддержка NAT • DHCP Server/Client, PPTP (Dual access), PPPoE • Управлениена основе Web, Telnet

  35. Беспроводной ADSL-маршрутизатор со встроеннымшлюзом VoIP DVA-G3672B • 2 FXS порта для подключения к аналоговым телефонам или факсам • 1 порт FXO для поддержки PSTN Lifeline • 1 порт ADSL/ADSL2/ADSL2+ WAN • 4 порта 10/100 Мбит/с Fast Ethernet встроенногокоммутатора LAN • Точка доступа стандарта 802.11b/g • Поддержка протокола SIP (RFC 3261) • Поддержка кодеков: G.711u-law, G.711a-law, G.726, G.729a • NAT, статическая маршрутизация, RIP-1/2 • Поддержка VPN: PPTP/L2TP/ IPSec pass-through • Поддержка DHCP сервер/клиент • Web-интерфейс управления, SNMP 1,2

  36. Продуктовая линейка

  37. Многопортовые голосовые шлюзы • Протокол • SIP V2 (RFC 3261) • Поддержка QoS: • TOS DVG-5004S (4FXS)* DVG-6004S (4FXO)* DVG-7022S (2FXS/2FXO)* • Интерфейсы : • 1 WAN RJ-45 Port • 4 LAN RJ-45 Port • 4 RJ-11 Ports • Поддержка FAX: • G.711 • T.38 • Управление : • DHCP Client • Auto-provisioning (Optional) • TELNET • TFTP Software Upgrade • Web Brower Configuration • Поддерживаемые • кодеки: • G.711 A/μ • G.723.1 • G.729A • Подавление эха : • G168 /G165 • Дополнительные возможности : • PPPoE, DHCP, Static IP, PPTP • Static Routing RIP1/RIP2 • VPN Pass-Through • Provisioning Security Https &SSL/TLS • NAT traversal : • UPNP • STUN *FXS- порты для подключения аналоговых телефонных аппаратов/факсов * FXO- порты для подключения городских линий или внутренних АТС

  38. Многопортовые голосовые шлюзы • Протокол • SIP V2 (RFC 3261) • Поддержка QoS: • TOS DVG-5008S (8FXS)* DVG-6008S (8FXO)* DVG-7044S (4FXS/4FXO)* DVG-7062S (6FXS/2FXO)* • Интерфейсы : • 1 WAN RJ-45 Port • 4 LAN RJ-45 Port • 8 RJ-11 Ports • Поддержка FAX: • G.711 • T.38 • Управление : • DHCP Client • Auto-provisioning (Optional) • TELNET • TFTP Software Upgrade • Web Brower Configuration • Поддерживаемые • кодеки: • G.711 A/μ • G.723.1 • G.729A • Подавление эха : • G168 /G165 • Дополнительные возможности : • PPPoE, DHCP, Static IP, PPTP • Static Routing RIP1/RIP2 • VPN Pass-Through • Provisioning Security Https &SSL/TLS • NAT traversal : • UPNP • STUN *FXS- порты для подключения аналоговых телефонных аппаратов/факсов * FXO- порты для подключения городских линий или внутренних АТС

  39. Схема применения

  40. Связь АТС-АТC (FXO)

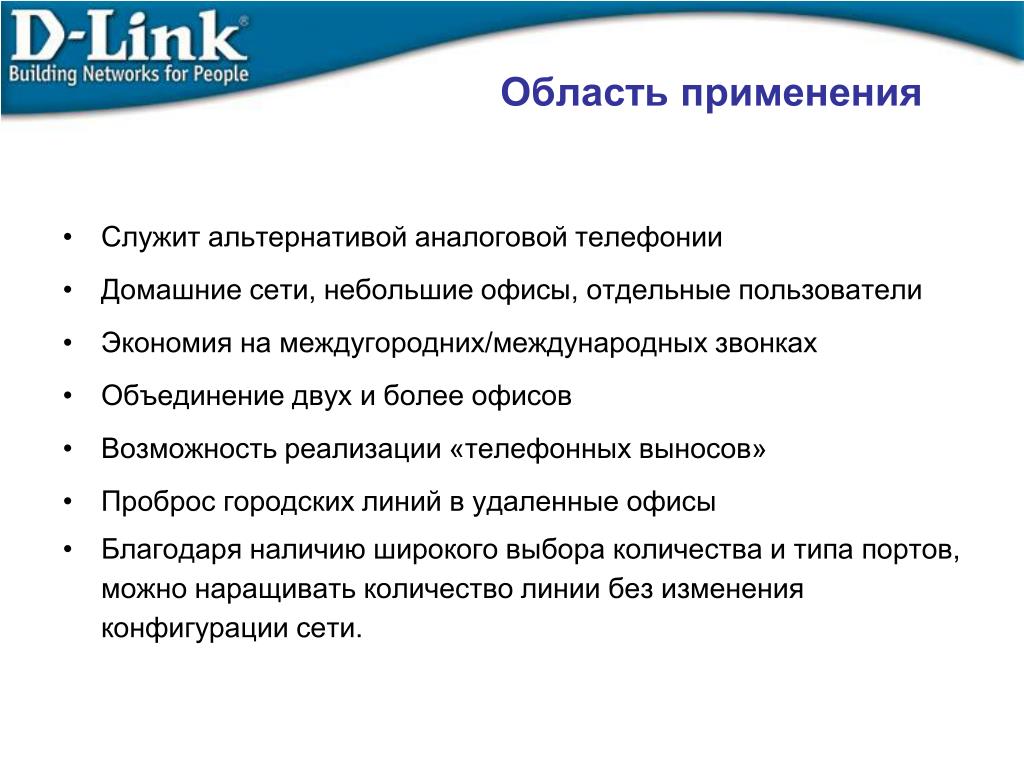

  41. Область применения • Служит альтернативой аналоговой телефонии • Домашние сети, небольшие офисы, отдельные пользователи • Экономия на междугородних/международных звонках • Объединение двух и более офисов • Возможность реализации «телефонных выносов» • Проброс городских линий в удаленные офисы • Благодаря наличию широкого выбора количества и типа портов, можно наращивать количество линии без изменения конфигурации сети.

  42. Продуктовая линейка

  43. Многопортовые голосовые шлюзы DVG-2016S (16FXS)* DVG-2032S (32FXS)* DVG-3016S (16FXO)* DVG-3032S (32FXO)* DVG-4088S (8FXS/8FXO)* DVG-4032S (16FXS/16FXO)* • Протокол • SIP V2 (RFC 3261) • Поддержка QoS: • TOS • Интерфейсы : • 1 WAN RJ-45 Port • 1 LAN RJ-45 Port • 16/32 RJ-11 Ports • Поддержка FAX: • G.711 • T.38 • Управление : • DHCP Client • Auto-provisioning (Optional) • TELNET • TFTP Software Upgrade • Web Brower Configuration • Поддерживаемые • кодеки: • G.711 A/μ • G.723.1 • G.729A • Подавление эха : • G168 /G165 • Дополнительные возможности : • PPPoE, DHCP, Static IP, PPTP • Static Routing RIP1/RIP2 • VPN Pass-Through • Provisioning Security Https &SSL/TLS • NAT traversal : • UPNP • STUN *FXS- порты для подключения аналоговых телефонных аппаратов/факсов * FXO- порты для подключения городских линий или внутренних АТС

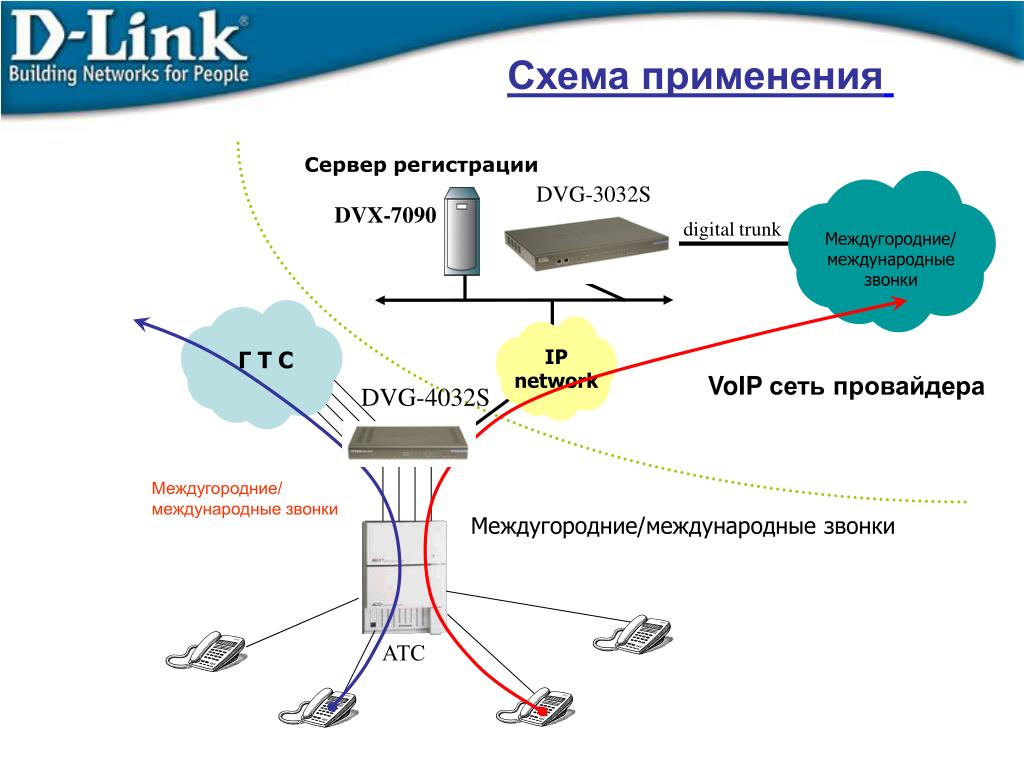

  44. Междугородние/международные звонки Междугородние/ международные звонки АТС Схема применения Сервер регистрации DVG-3032S DVX-7090 digital trunk Междугородние/международные звонки IP network ГТС VoIP сеть провайдера DVG-4032S

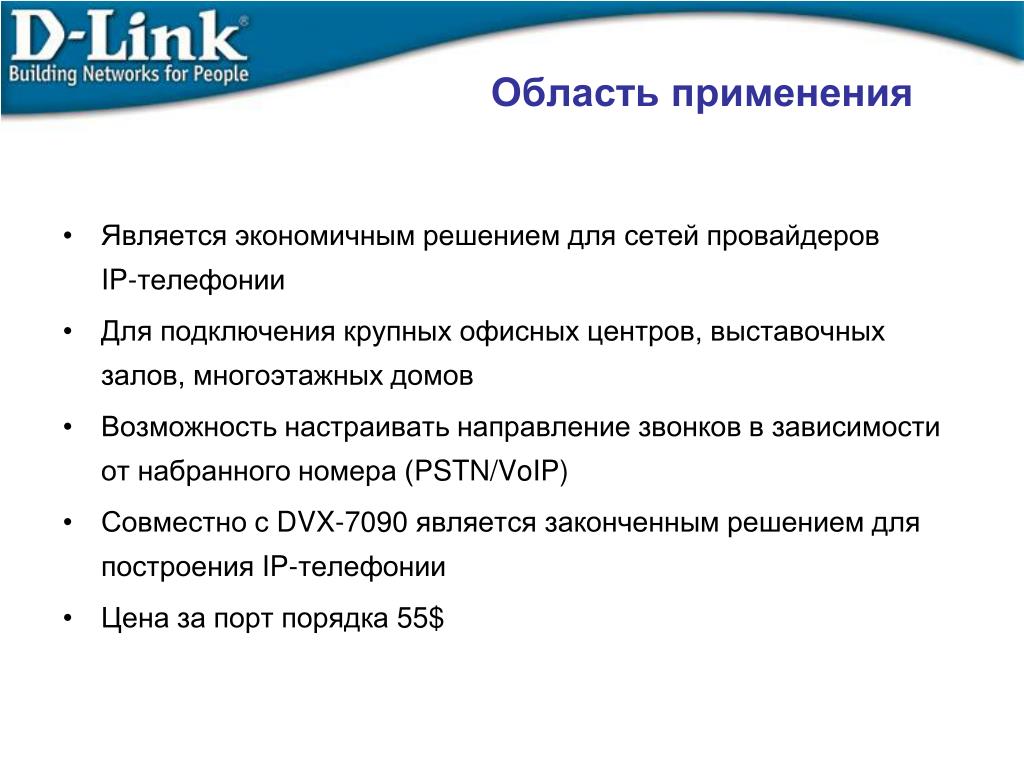

  45. Область применения • Является экономичным решением для сетей провайдеров IP-телефонии • Для подключения крупных офисных центров, выставочных залов, многоэтажных домов • Возможность настраивать направление звонков в зависимости от набранного номера (PSTN/VoIP) • Совместно с DVX-7090 является законченным решением для построения IP-телефонии • Цена за порт порядка 55$

  46. D-Link DVX-7090 • 2 порта 10/100BASE-TX RJ-45 • до 90 одновременных звонков • 3-сторонняя конференция: до • 5 одновременных конференций • Поддержка протоколов SIP и Н.323 • Сжатие голоса: G.711, G.729, G.723, GSM • Голосовая почта (Voice Mail by mail) • Перевод, перенаправление, удержание звонка • DISA • Поддержка протокола факсов Т.38 • Преобразования кодеков: до 10 одновременных звонков • Встроенное ПO на основе MERA SIPrise • Питание AC 220V • Управление через WEB

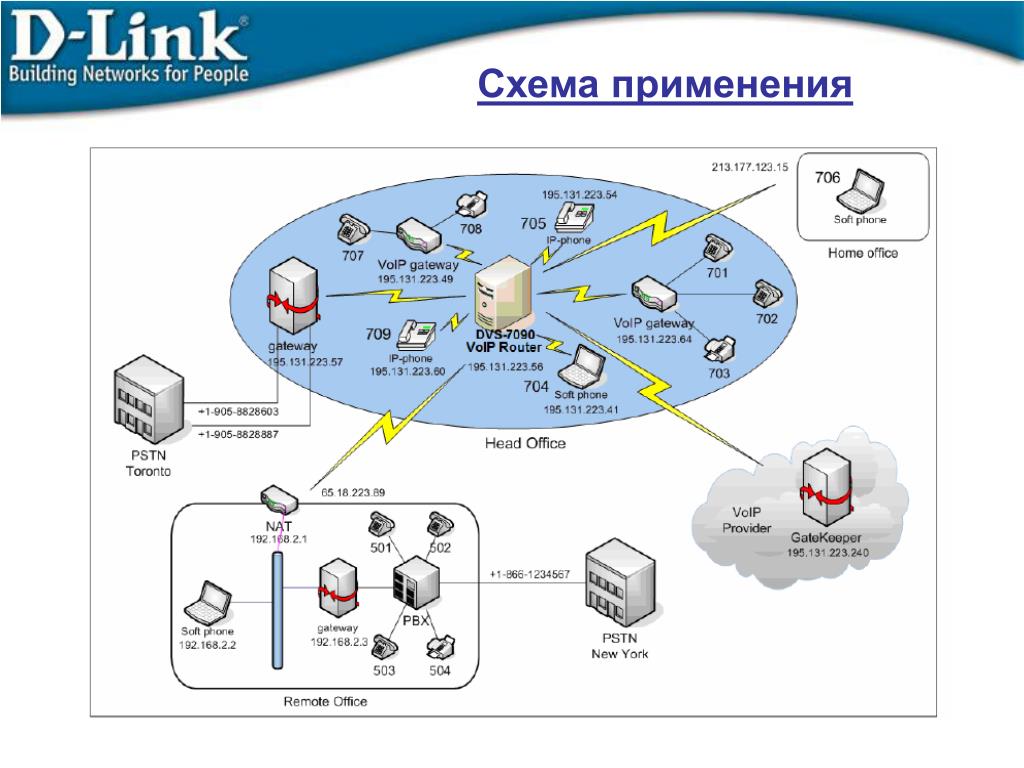

  47. Схема применения

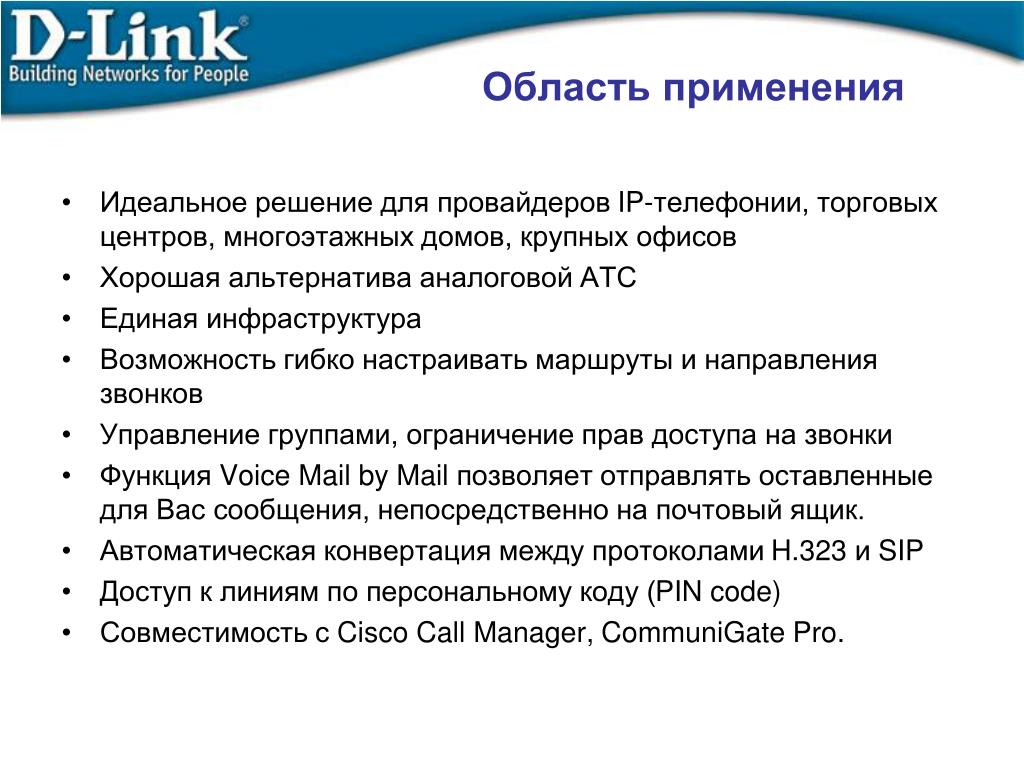

  48. Область применения • Идеальное решение для провайдеров IP-телефонии, торговых центров, многоэтажных домов, крупных офисов • Хорошая альтернатива аналоговой АТС • Единая инфраструктура • Возможность гибко настраивать маршруты и направления звонков • Управление группами, ограничение прав доступа на звонки • Функция VoiceMail by Mail позволяет отправлять оставленные для Вас сообщения, непосредственно на почтовый ящик. • Автоматическая конвертация между протоколами H.323 и SIP • Доступ к линиям по персональному коду (PIN code) • Совместимость с Cisco Call Manager, CommuniGate Pro.

  49. Thank You !!!
