  1. Holz – ein nachwachsender Roh- und BaustoffCO2-Fixierung durch Holzbildungvon Robert StinglInstitut für Holztechnologie und Nachwachsende Rohstoffe Department für Materialwissenschaften und ProzesstechnikUniversität für Bodenkultur Wien

  2. kurzer Überblick zum Inhalt 2 • Kohlenstoffdioxid (CO2) • Photosynthese – von CO2 zum Holz Foto: Kristian Peters • Österreichs Wälder – unser Holzvorrat • Holzbauanteil in Österreich Foto: proHolz OÖ • Werkstoffvergleich – CO2-Emission • praktische Beispiele – Exkursion

  3. Kohlenstoffdioxid – CO2 3 ca.1620: der flämische Chemiker Johan Baptista van Helmont entdeckte den Spiritus sylvestre („Wilder Geist“) CO2: auch Kohlendioxid oder Kohlensäure; ein saures, unbrennbares, farb- und geruch-loses Gas, das sich gut in Wasser löst Vorkommen: mittlere Konzentration von 0,039 Vol% = 390 ppm (2011); Gesamtmasse ca. 3000 Gigatonnen Treibhausgas: Spurengas der Erdatmosphäre; Kohlenstoffdioxid absorbiert Infrarotstrahlung; neben Wasserdampf das zweitwirksamste Treibhausgas

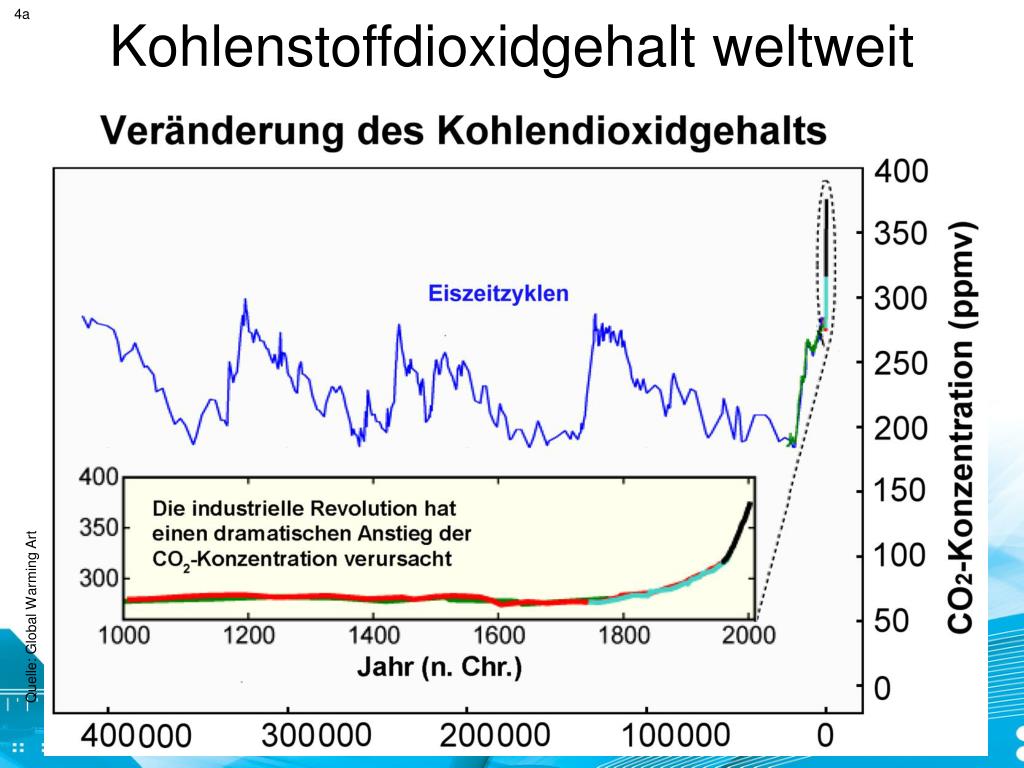

  4. Kohlenstoffdioxidgehalt weltweit 4a Quelle: Global Warming Art

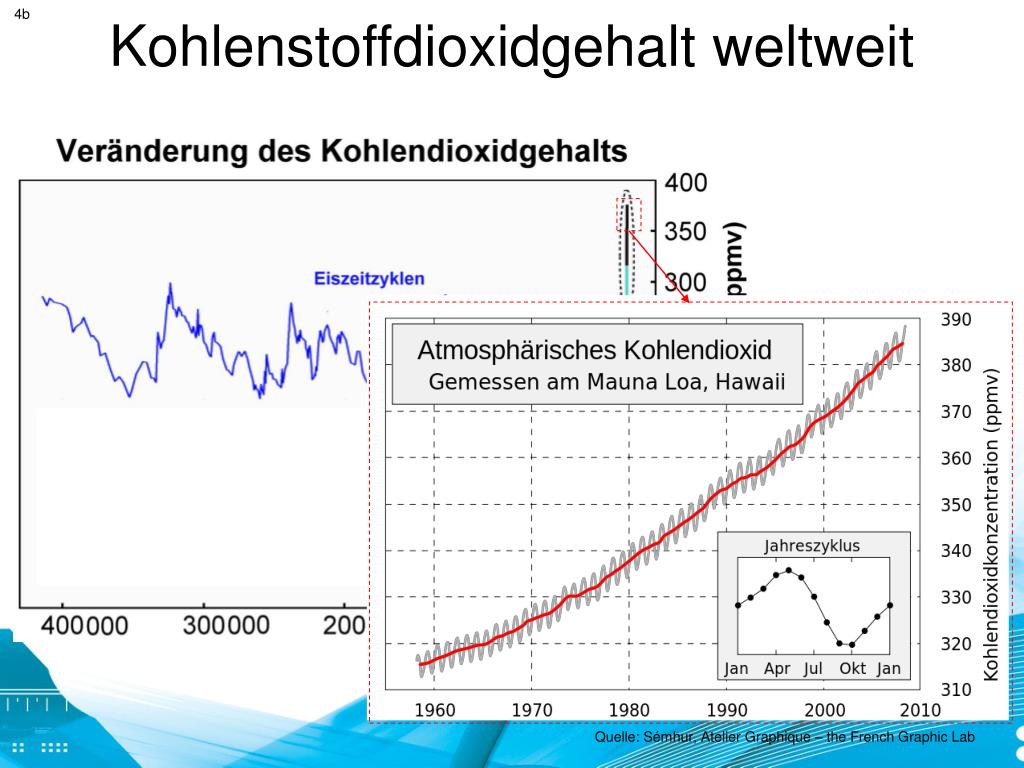

  5. Kohlenstoffdioxidgehalt weltweit 4b Quelle: Sémhur, Atelier Graphique – the French Graphic Lab

  6. Kohlenstoffdioxidgehalt weltweit 5 Quelle: Cozzarini Ch (1996) Emissionen und Immissionen von Abgaskomponenten. TU Wien, Institut für Verbrennungskraftmaschinen und Kraftfahrzeugbau jährliche CO2-Emissionen weltweit: ca. 590 Gigatonnen davon anthropogene CO2-Emissionen:ca. 40 Gigatonnen natürliche CO2-Emissionen anthropogene CO2-Emissionen

  7. Kohlenstoffdioxidemission in Österreich 6 Quelle: Fernandez R et al. (2009) Annual European Community greenhouse gas inventory 1990–2007 and inventory report 2009(Version 27 May 2009). Kopenhagen: European Environment Agency, Technical report No 04/2009 jährliche (1990 – 2007) anthropogene CO2-Emissionen in Österreich: ca. 85 Millionen Tonnen

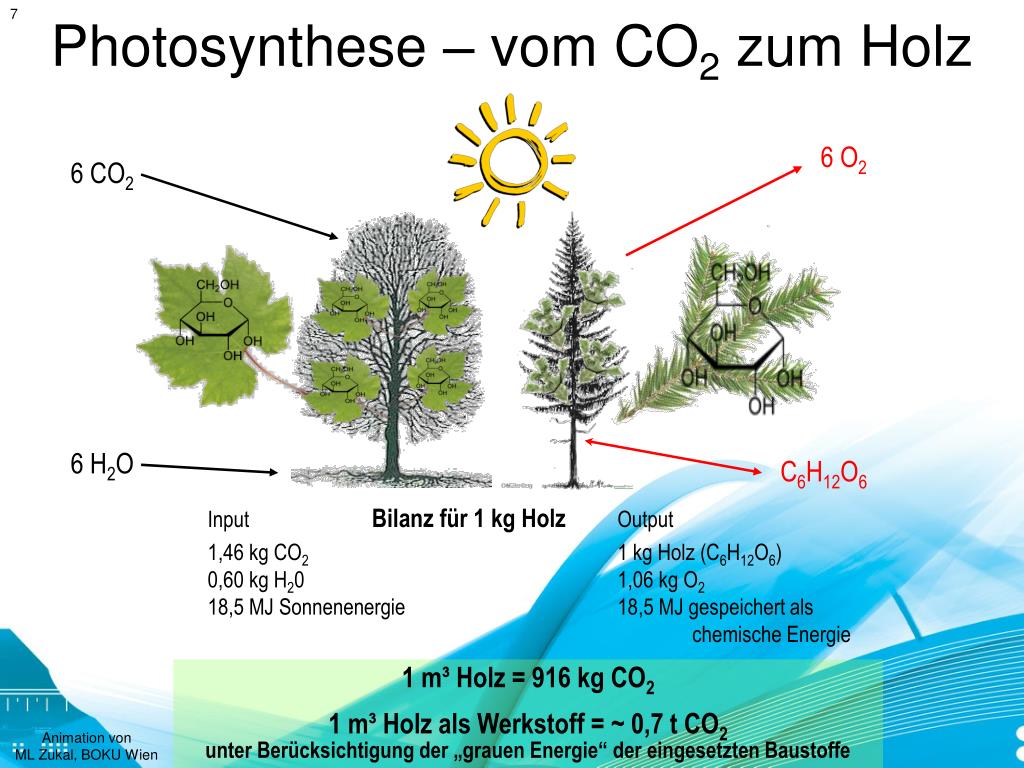

  8. 7 6 O2 6 CO2 6 H2O C6H12O6 Photosynthese – vom CO2 zum Holz Input Bilanz für 1 kg HolzOutput1,46 kg CO2 1 kg Holz (C6H12O6)0,60 kg H20 1,06 kg O218,5 MJ Sonnenenergie 18,5 MJ gespeichert als chemische Energie 1 m³ Holz = 916 kg CO2 1 m³ Holz als Werkstoff = ~ 0,7 t CO2unter Berücksichtigung der „grauen Energie“ der eingesetzten Baustoffe Animation von ML Zukal, BOKU Wien

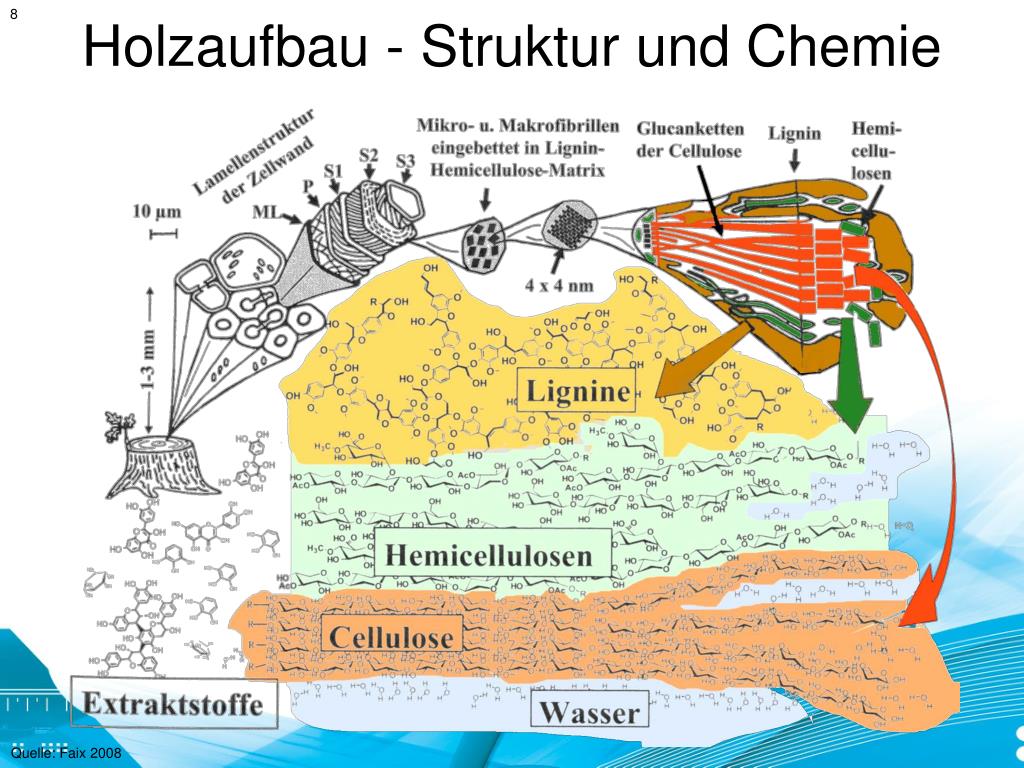

  9. Holzaufbau - Struktur und Chemie 8 Quelle: Faix 2008

  10. Österreichs Wald 9a Waldfläche Österreichs: ca. 39.910 km² Bewaldungsgrad: 48 Prozent Fläche Österreichs: 83.879 km² Mittlerer Holzvorrat in Österreichs: 337 vfm/ha Gesamtvorrat in Österreich: 1135 Mio vfm

  11. Österreichs Wald 9b

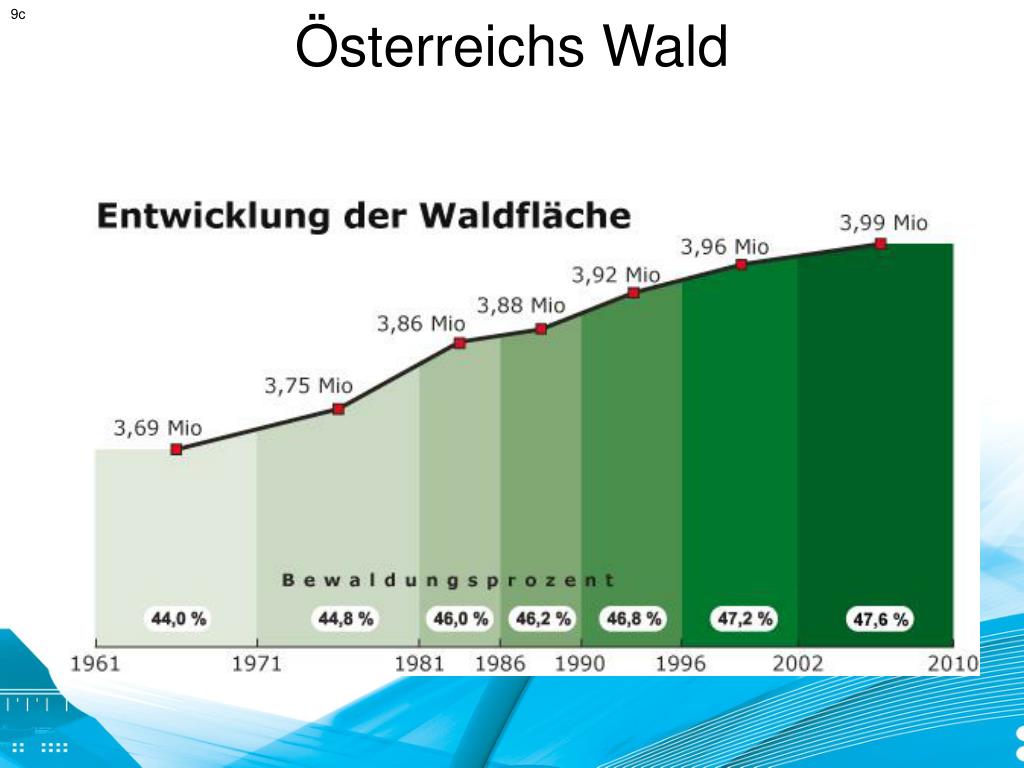

  12. Österreichs Wald 9c

  13. Österreichs Wald als C-Speicher 10a Sauerstoff (O) 43% 1 m³ Holz

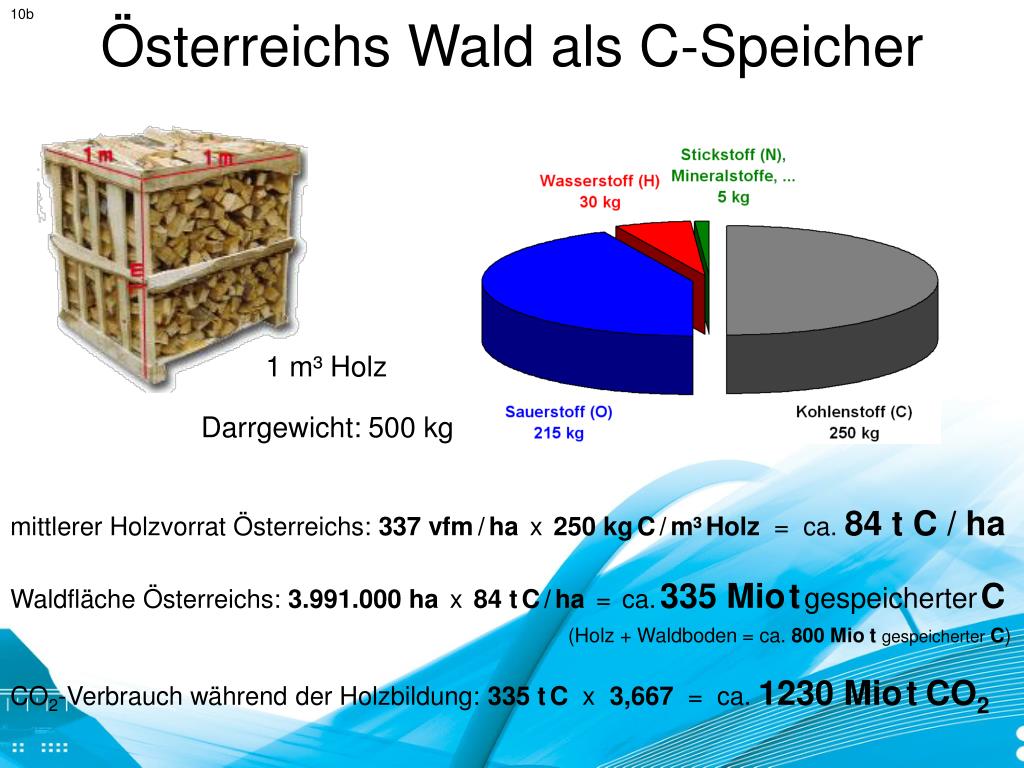

  14. Österreichs Wald als C-Speicher 10b Darrgewicht: 500 kg Sauerstoff (O) 43% 1 m³ Holz mittlerer Holzvorrat Österreichs: 337 vfm/ha x 250 kgC/m³Holz = ca. 84 t C / ha Waldfläche Österreichs: 3.991.000 ha x 84 tC/ha = ca.335 MiotgespeicherterC (Holz + Waldboden = ca. 800 Mio t gespeicherter C) CO2-Verbrauch während der Holzbildung: 335 tC x 3,667= ca. 1230 MiotCO2

  15. 11 Jährliche Nutzung in Österreich : 25,9 Mio vfm Österreichs Wald Zuwachs und Nutzung Jährlicher Zuwachs in Österreich : 30,4 Mio vfm Jährliche Steigerung des Holzvorrates in Österreich: 4,5 Mio vfm Quelle: www.waldinventur.at (Erhebung 2007 – 2009)

  16. Holzbauanteil in Österreich 12 Erklärung zu den Ergebnissen: Definition Holzbau: mehr als 50 Prozent der tragenden Konstruktion aus Holz Bauvorhaben: alle genehmigungspflichtigen Hochbauvorhaben in Österreich Quelle: Stingl R et al. 2011

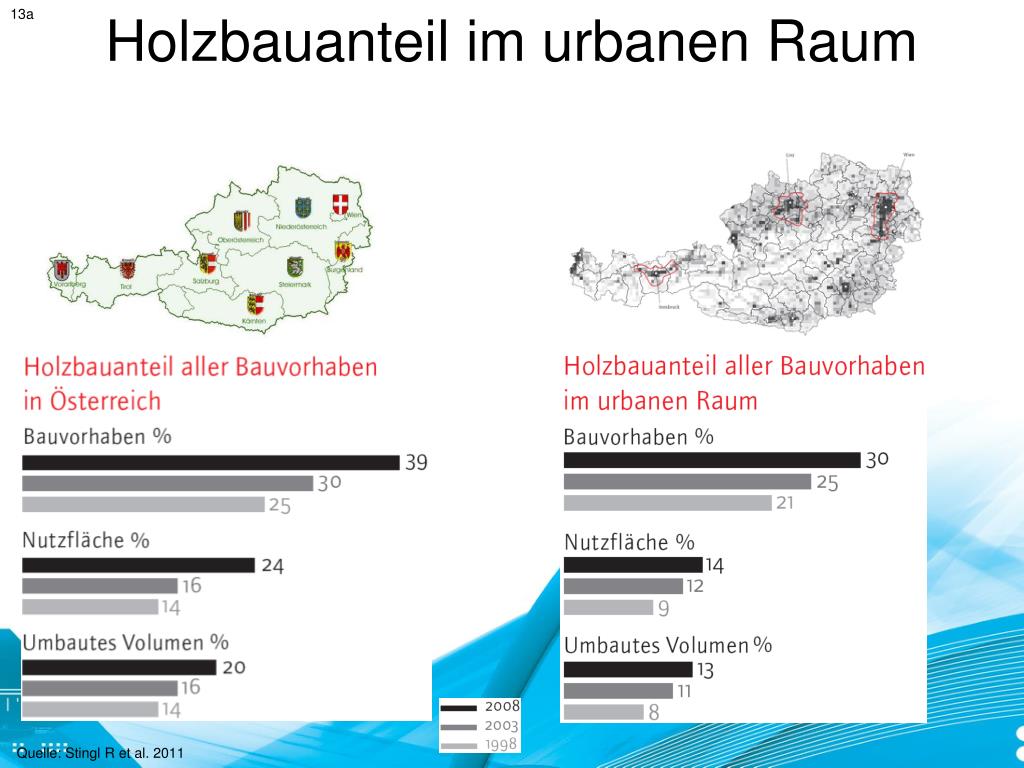

  17. 13a Holzbauanteil im urbanen Raum Quelle: Stingl R et al. 2011

  18. Holzbauanteil in der Stadt Wien 13b Quelle: Stingl R et al. 2011

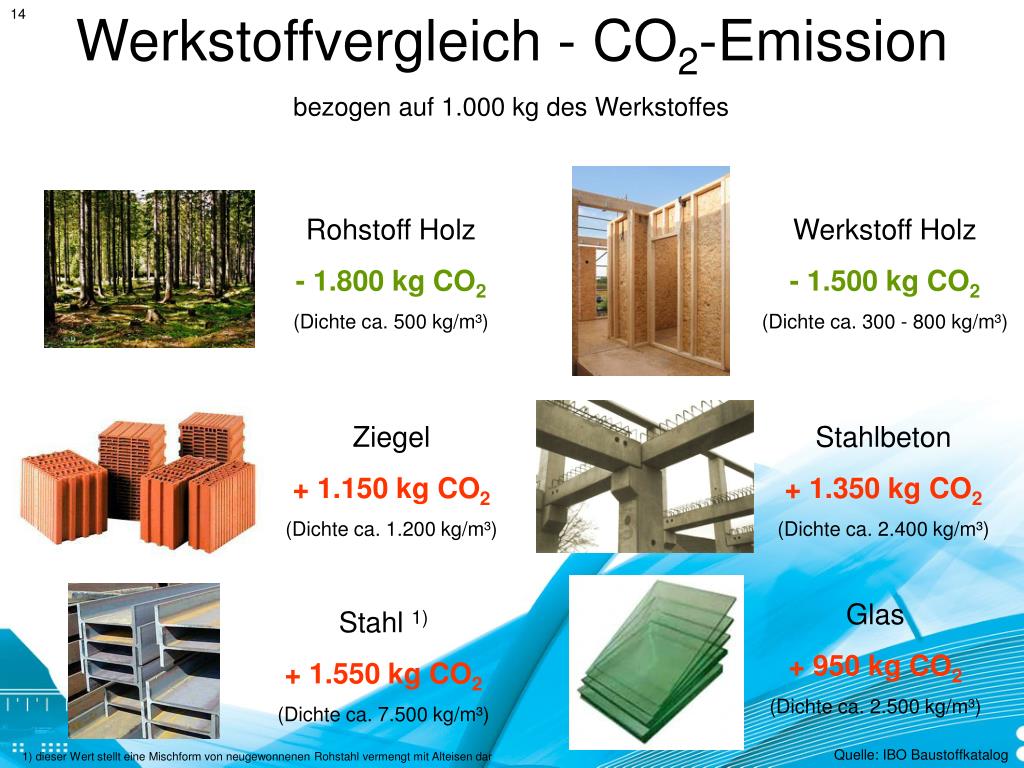

  19. Werkstoffvergleich - CO2-Emission 14 Rohstoff Holz - 1.800 kg CO2 (Dichte ca. 500 kg/m³) Werkstoff Holz - 1.500 kg CO2 (Dichte ca. 300 - 800 kg/m³) Ziegel + 1.150 kg CO2 (Dichte ca. 1.200 kg/m³) Stahlbeton + 1.350 kg CO2 (Dichte ca. 2.400 kg/m³) Glas + 950 kg CO2 (Dichte ca. 2.500 kg/m³) Stahl 1) + 1.550 kg CO2 (Dichte ca. 7.500 kg/m³) bezogen auf 1.000 kg des Werkstoffes Quelle: IBO Baustoffkatalog 1) dieser Wert stellt eine Mischform von neugewonnenen Rohstahl vermengt mit Alteisen dar

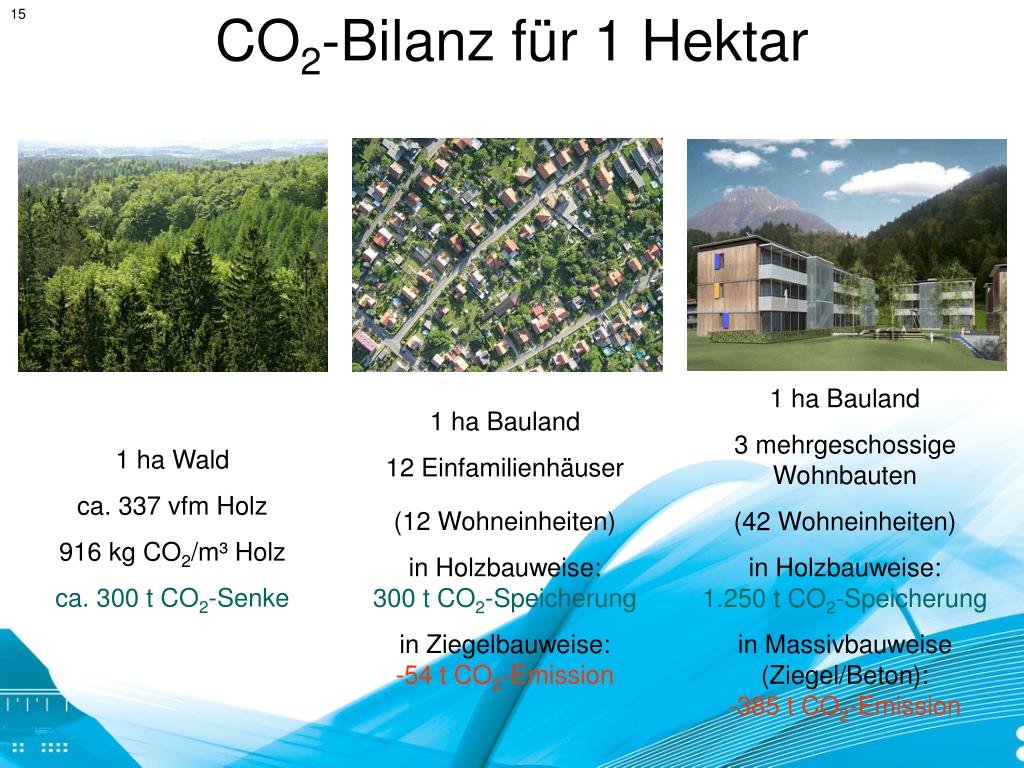

  20. CO2-Bilanz für 1 Hektar 15 1 ha Bauland 3 mehrgeschossige Wohnbauten (42 Wohneinheiten) in Holzbauweise: 1.250 t CO2-Speicherung in Massivbauweise (Ziegel/Beton): -385 t CO2-Emission 1 ha Bauland 12 Einfamilienhäuser (12 Wohneinheiten) in Holzbauweise: 300 t CO2-Speicherung in Ziegelbauweise: -54 t CO2-Emission 1 ha Wald ca. 337 vfm Holz 916 kg CO2/m³ Holz ca. 300 t CO2-Senke

  21. Steigerung der CO2-Speicherung durch Erhöhung des Holzbauanteils 16a

  22. Steigerung der CO2-Speicherung durch Erhöhung des Holzbauanteils 16b Verdoppelung Substitution 20 % umbautes Volumen in Holzbauweiseim Jahr 2008 CO2-Speicherung durch den Werkstoff Holz: ca. 1,4 Mio Tonnen CO2 im Jahr 20081,6 % Speicherung des CO2-Gesamtaus- stoßes in Österreich 40 % umbautes Volumen in Holzbauweise CO2-Speicherung durch Holz: ca. 2,8 Mio Tonnen CO2 im Jahr3,2 %Speicherung des jährlichen Ge- samtausstoßes von Österreich Ersatz der „anderen“ Werkstoffe (z.B. Ziegel, Beton, ...): Reduzierung des CO2-Ausstoßes um 1,7 Mio Tonnen CO2 (– 1,9 %)

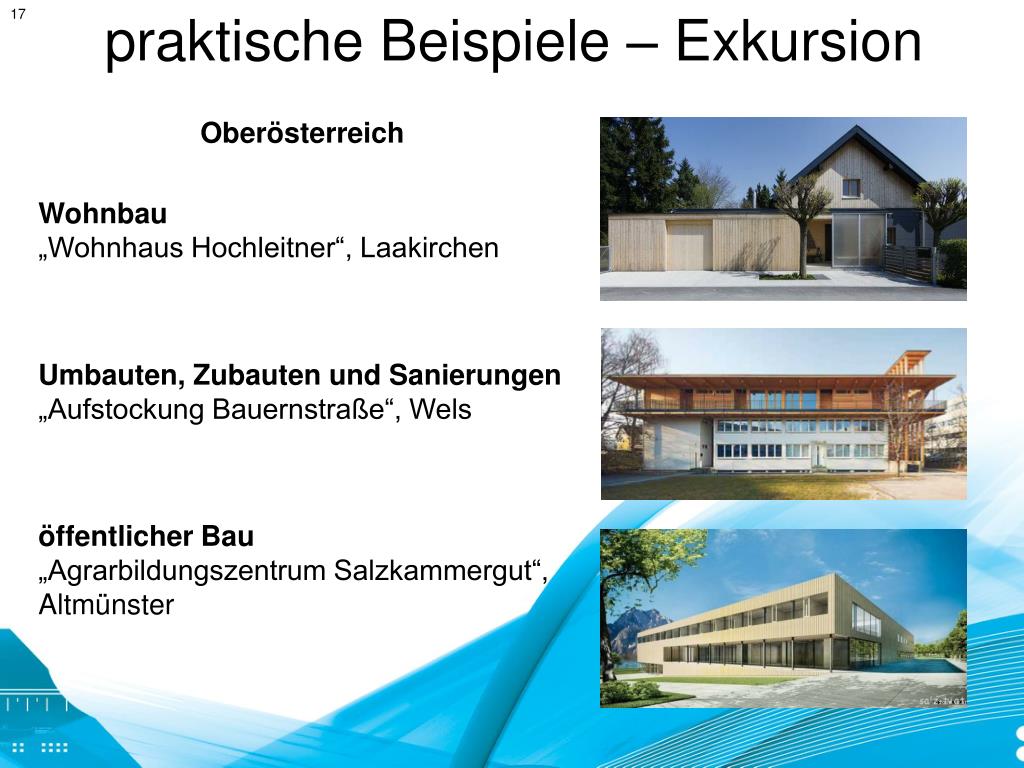

  23. praktische Beispiele – Exkursion 17 Oberösterreich Wohnbau „Wohnhaus Hochleitner“, Laakirchen Umbauten, Zubauten und Sanierungen „Aufstockung Bauernstraße“, Wels öffentlicher Bau „Agrarbildungszentrum Salzkammergut“,Altmünster

  24. praktische Beispiele – Exkursion 18 Wien Wohnbau „Höchster Wohnbau Österreichs in massiver Holzbauweise“,22. Bezirk Gewerbe „Café Deli am Naschmarkt“,4. Bezirk öffentlicher Bau „Erdberger Steg“,2. bzw. 3. Bezirk

  25. praktische Beispiele – Exkursion 19 Steiermark Öffentlicher Bau „Kinderkrippe Schönbrunngasse“ in Graz Umbauten, Zubauten und Sanierungen „Sanierung Dieselweg“ in Graz alte Bausubstanz „Österreichisches Freilichtmuseum Stübing“in Stübing bei Graz

  26. Holz – ein nachwachsender Roh- und BaustoffCO2-Fixierung durch HolzbildungDanke für die Aufmerksamkeit!Institut für Holztechnologie und Nachwachsende Rohstoffe Department für Materialwissenschaften und ProzesstechnikUniversität für Bodenkultur Wien
