  1. Thermographie infrarouge 1. PRINCIPE Son principe est basé sur la collecte des radiations thermiques invisibles émises par les objets La matière émet des rayonnements thermiques dans le domaine des infrarouges

  2. Thermographie infrarouge Principe LE SPECTRE ELECTROMAGNETIQUE

  3. thermogramme caméra de thermographie infrarouge Thermographie infrarouge Principe LA MESURE THERMOGRAPHIQUE Les caméras de thermographie infrarouge collectent les radiations thermiques invisibles émises par les objets et les restituent sous forme d'images appelées thermogrammes.

  4. Thermographie infrarouge Une caméra infrarouge portable permet d'enregistrer les thermogrammes ainsi que les données nécessaires au calcul des températures : température extérieure, distance de mesure, émissivité,... Les caméras sont des systèmes compacts dont la facilité d'utilisation est proche de celle des caméscopes grand public. Les thermogrammes issus des mesures thermographiques sont généralement transférés sur ordinateur où un logiciel facilite l'exploitation et la rédaction des rapports de mesure.

  5. Thermographie infrarouge Un thermogramme, véritable carte des températures, permet de visualiser les points chauds de l'objet, souvent conséquences d'un mauvais fonctionnement. Exemple d'application: échauffement anormal des câbles de puissance d'un contacteur

  6. Thermographie infrarouge • CHAMP D'APPLICATION • Outil de la maintenance préventive conditionnelle, la thermographie s'applique: aux installations et équipements électriques dans lesquels la cause d'un échauffement peut être dûe à :  défaut de serrage d'une connexion •  surintensité •  défectuosité d'un composant • Oxydation • ........

  7. Thermographie infrarouge Electricité HTA/HTB installations et équipements électriques Inspection de lignes à haute tension

  8. Thermographie infrarouge Electricité HTA/HTB installations et équipements électriques Problème de contact au niveau du sectionneur Support de l'isolateur à contrôler

  9. Thermographie infrarouge Electricité HTA/HTB installations et équipements électriques Isolateur défectueux Mauvaise connexion sur liaison haute tension Echauffement sur la connexion de l'isolateur

  10. Thermographie infrarouge Electricité HTA/HTB installations et équipements électriques

  11. Thermographie infrarouge installations et équipements électriques Electricité BT/TBT Mauvaises connexions sur la liaison porte fusible

  12. Thermographie infrarouge installations et équipements électriques Electricité BT/TBT

  13. Thermographie infrarouge installations et équipements électriques Electricité BT/TBT Image thermique des fusibles

  14. Thermographie infrarouge installations et équipements électriques Electricité BT/TBT Charge désiquilibrée

  15. Thermographie infrarouge installations et équipements électriques Electricité BT/TBT Disjoncteur en pleine charge

  16. Thermographie infrarouge installations et équipements électriques Electricité BT/TBT Mauvaise connexion sur une tête de câble

  17. Thermographie infrarouge • CHAMP D'APPLICATION • Outil de la maintenance préventive conditionnelle, la thermographie s'applique: aux équipements mécaniques • où tout dégagement de chaleur peut être dû à : •  usure de composants •  défaut de lignage • mauvaise lubrification • ........

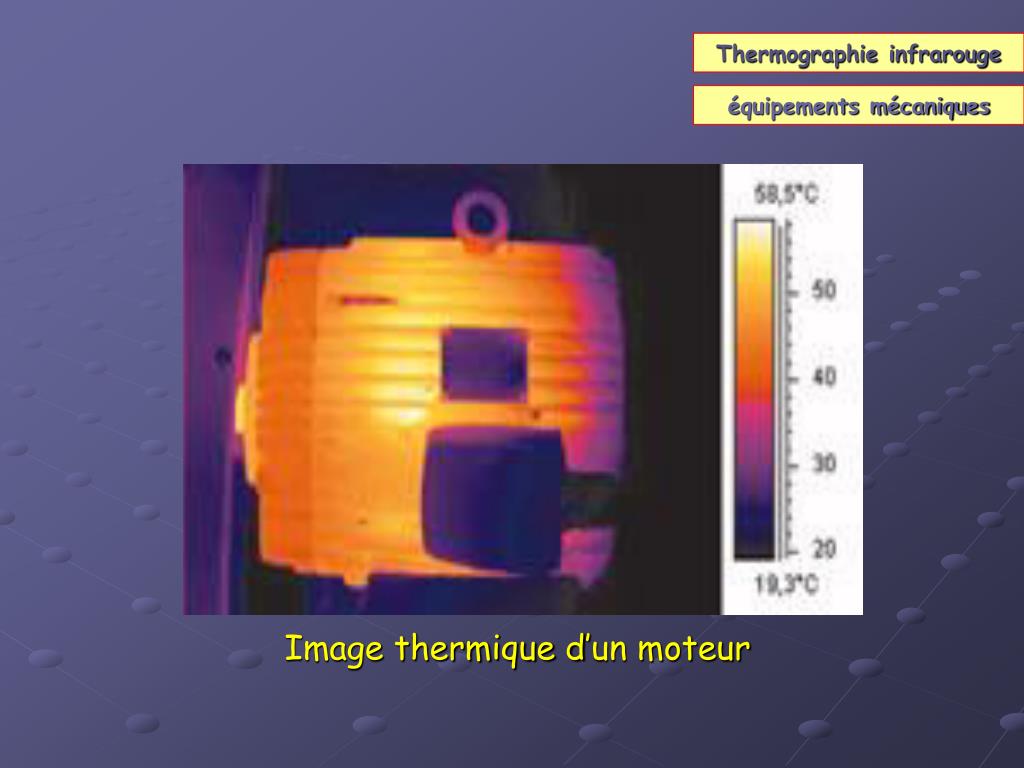

  18. Thermographie infrarouge équipements mécaniques Image thermique d’un moteur

  19. Thermographie infrarouge équipements mécaniques Image thermique d’un ventilateur

  20. Thermographie infrarouge équipements mécaniques Paliers désiquilibrés

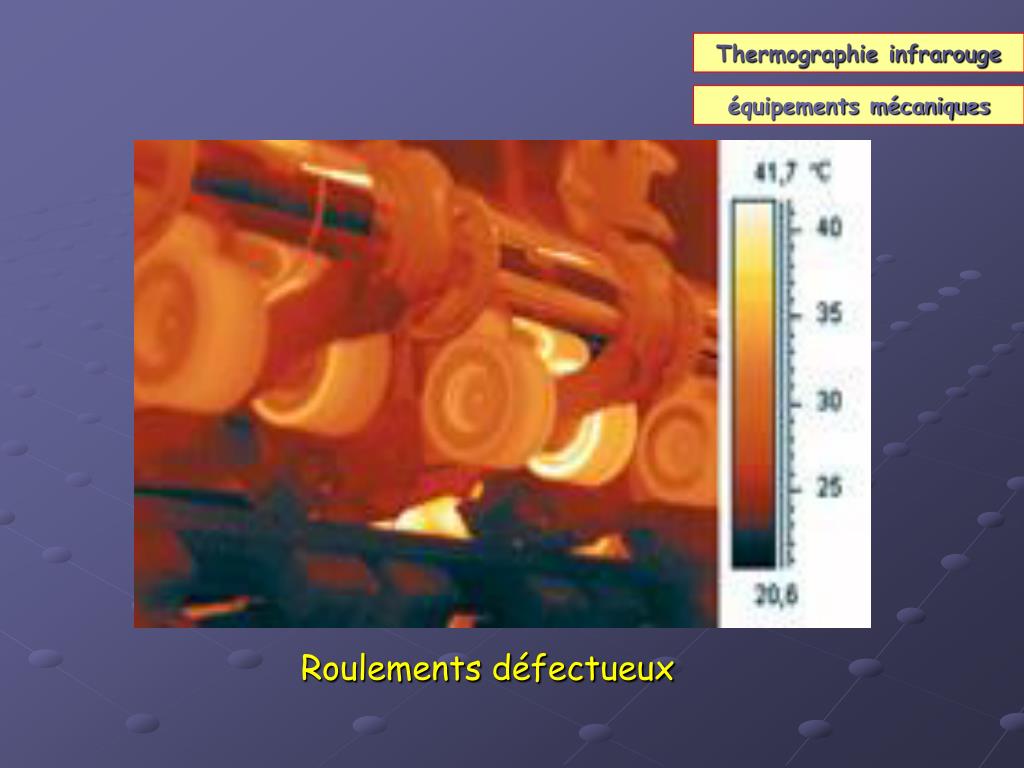

  21. Thermographie infrarouge équipements mécaniques Roulements défectueux

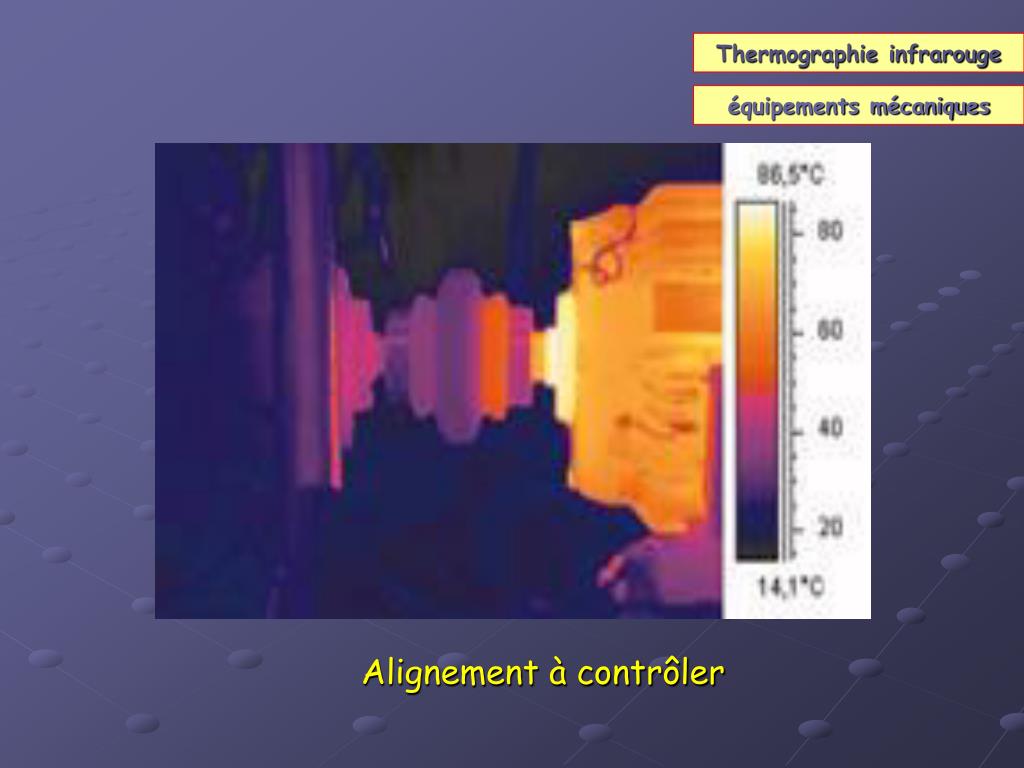

  22. Thermographie infrarouge équipements mécaniques Alignement à contrôler

  23. Thermographie infrarouge équipements mécaniques Echauffement d’un moteur

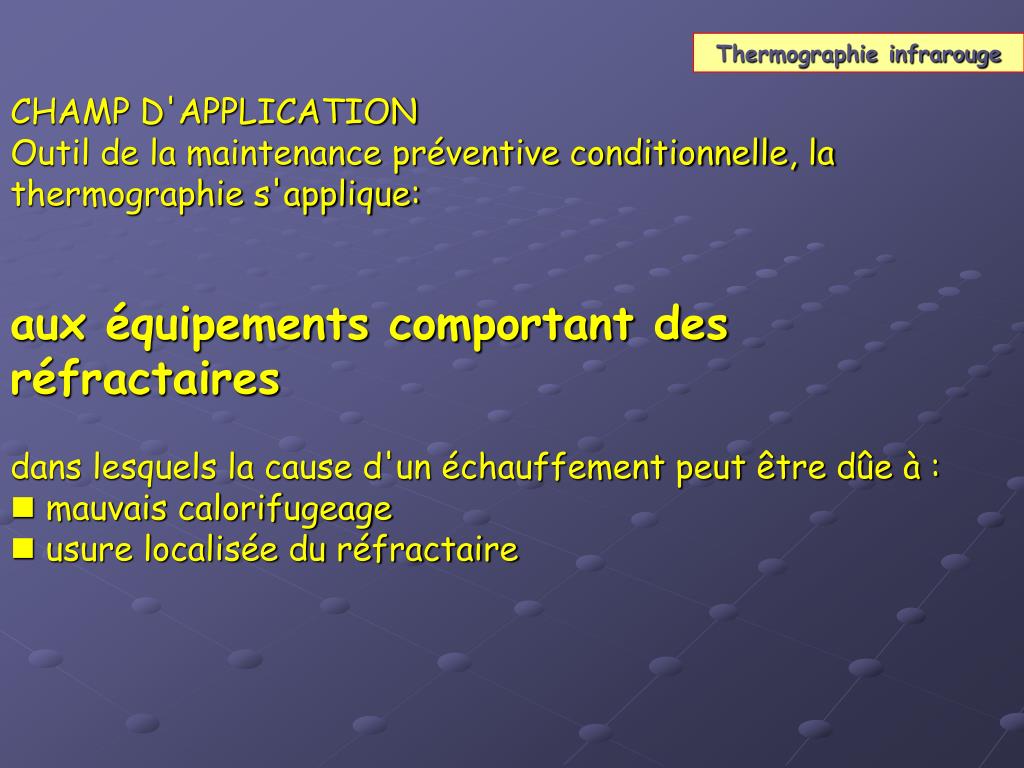

  24. Thermographie infrarouge CHAMP D'APPLICATION Outil de la maintenance préventive conditionnelle, la thermographie s'applique: aux équipements comportant des réfractaires dans lesquels la cause d'un échauffement peut être dûe à :  mauvais calorifugeage  usure localisée du réfractaire

  25. Thermographie infrarouge Réfractaires Dispersion sur un four

  26. Thermographie infrarouge Réfractaires Usure anormale de l’isolation

  27. Thermographie infrarouge Réfractaires Dégradation du réfractaire sur un broyeur à galets

  28. Thermographie infrarouge CHAMP D'APPLICATION Outil de la maintenance préventive conditionnelle, la thermographie s'applique: aux équipements comportant des canalisations et/ou des isolations dans lesquels la cause d'un échauffement peut être dûe à :  mauvais calorifugeage  fuites  bouchages  ……

  29. Thermographie infrarouge Canalisations/isolation Bouchage sur une canalisation

  30. Thermographie infrarouge Canalisations/isolation Vanne fuyarde

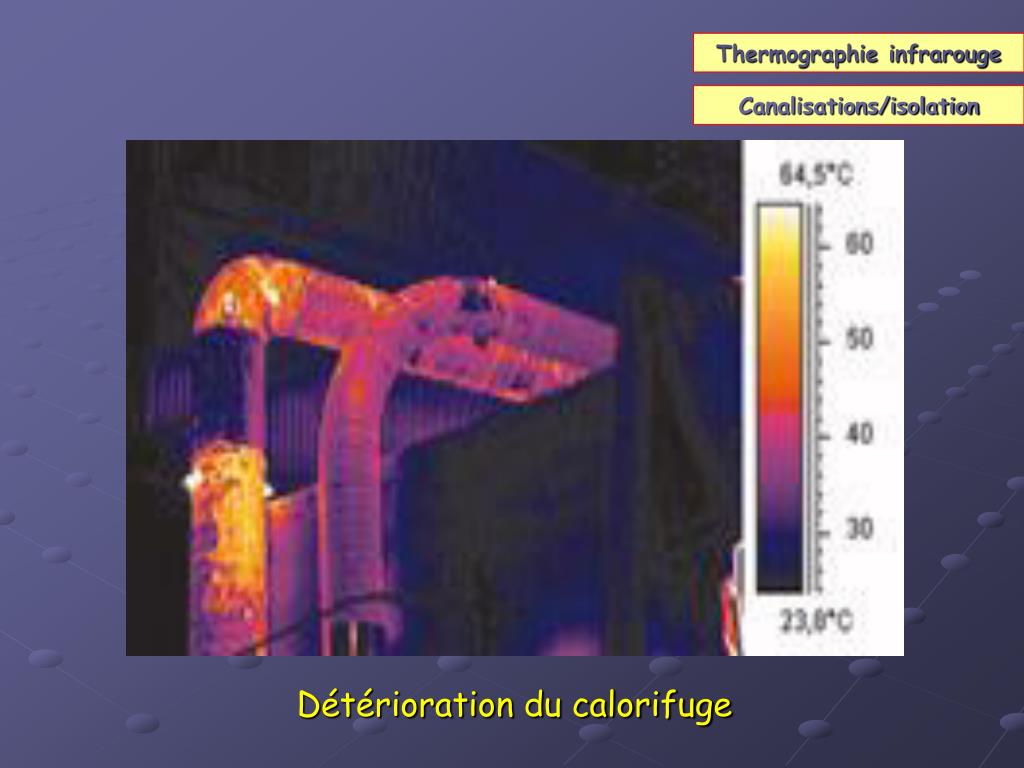

  31. Thermographie infrarouge Canalisations/isolation Détérioration du calorifuge

  32. Thermographie infrarouge Canalisations/isolation Détection de niveau sur la cuve

  33. Thermographie infrarouge Canalisations/isolation Inspection d’une cheminée industrielle

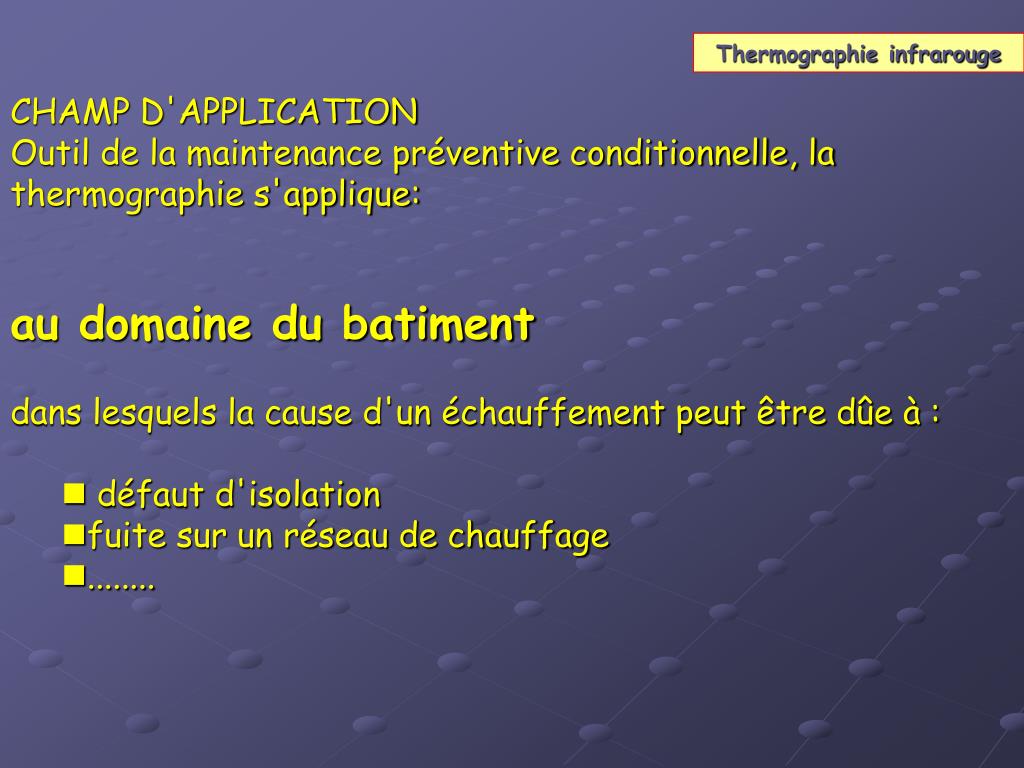

  34. Thermographie infrarouge • CHAMP D'APPLICATION • Outil de la maintenance préventive conditionnelle, la thermographie s'applique: • au domaine du batiment • dans lesquels la cause d'un échauffement peut être dûe à : •  défaut d'isolation • fuite sur un réseau de chauffage • ........

  35. Thermographie infrarouge Batiment Localisation d'une trame chauffante dans le sol d'une maison

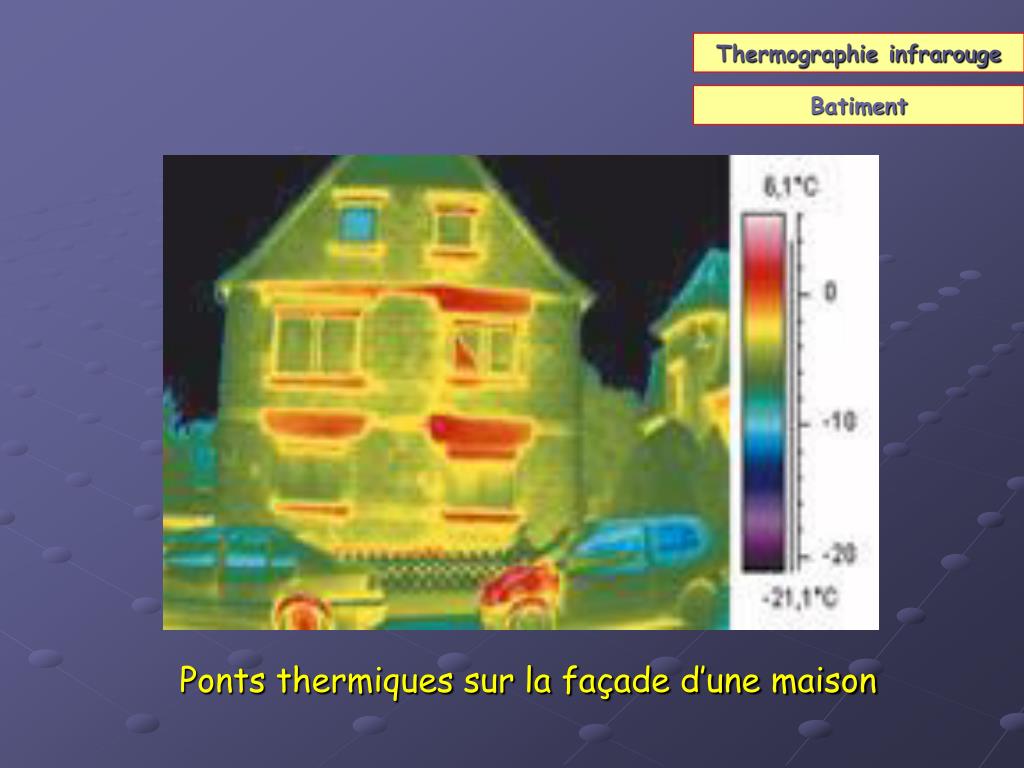

  36. Thermographie infrarouge Batiment Ponts thermiques sur la façade d’une maison

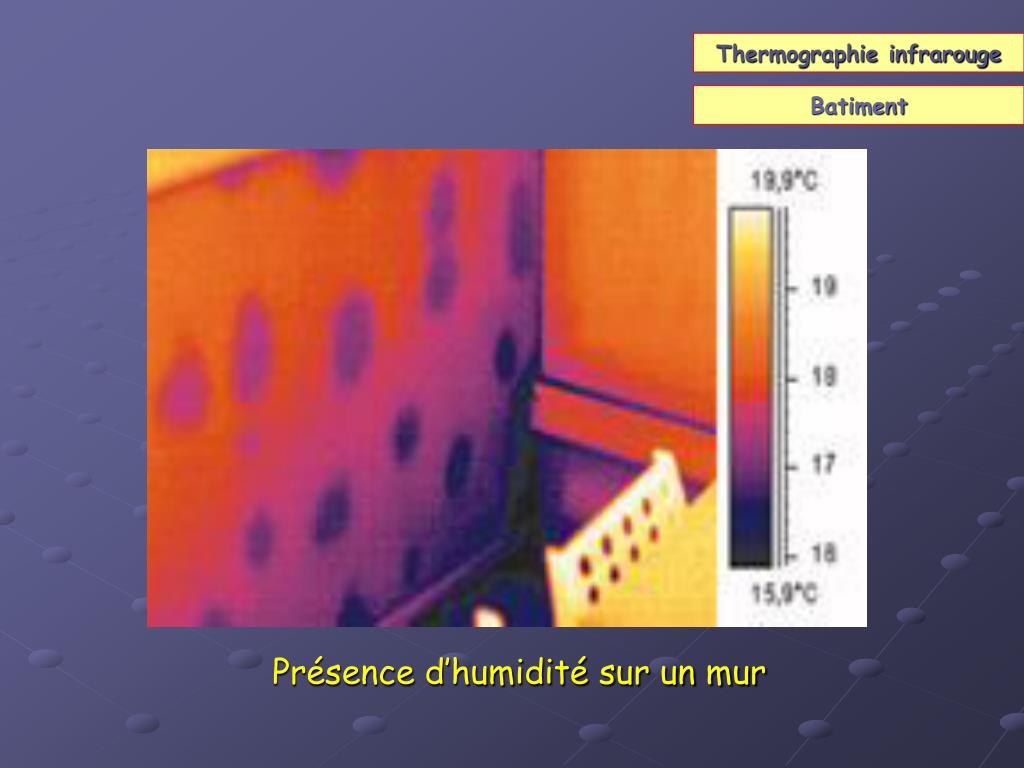

  37. Thermographie infrarouge Batiment Présence d’humidité sur un mur

  38. Thermographie infrarouge Batiment Fenêtre à simple vitrage parmi des fenêtres à double vitrage

  39. Thermographie infrarouge Batiment Détection de l’armature

  40. Rapport de thermographie Thermographie infrarouge
