Presentation Transcript
introduction pspice

Introduction à PSPICE

ELEN0075: Electronique Analogique 2009

sommaire
Sommaire
  • Introduction
  • Dessiner un circuit dans Schematics
  • Simuler – Analyser le circuit
  • Exploiter les résultats – manipuler les graphes
  • ORCAD Capture
  • PSPICE AD
1 introduction
1. Introduction
  • Télécharger la version étudiant
  • Installation
  • Différents modules
2 dessin
2. Dessin

Choix de composant

(DRAW  GET NEW PART )

2 dessin5
2. Dessin

Connecter les éléments:

DRAW– WIRE (Ctrl W) ou icône « crayon »

Attention: ne pas « traverser » les éléments de part en part avec un fil (un click gauche sur le nœud origine et un sur le point de destination suffisent.)

Si bien connectés: apparition d’un petit point

Attention: toujours mettre un potentiel de référence : terre (sinon Analyse du circuit impossible)  GND_ANALOG

Remarque: faire tourner les éléments Ctrl-r Ctrl-f (ou via le menu EDIT)

Modification des noms: double click sur le nom et changer le champs « package referencedesignator »

2 dessin6
2. Dessin

Exemple:

2 dessin7
2. Dessin

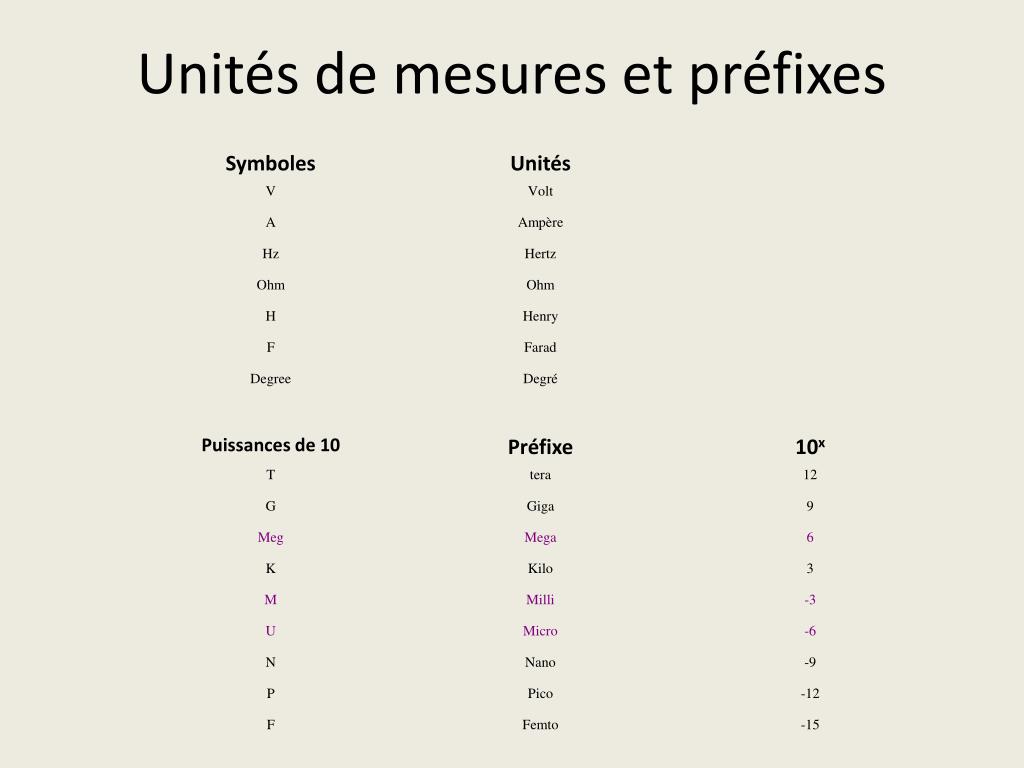

Modifier les caractéristiques des éléments

(EDIT  ATTRIBUTES)

2 dessin8
2. Dessin

Mesure de tension ou/et de courant

Utiliser ces « Markers » pour définir les tensions et les courants à visualiser dans PROBE après la simulation

Si cette barre d’outils n’est pas à l’écran

VIEW  TOOLBARS  SIMULATION

derni res v rifications avant la s imulation
Dernières vérifications avant la Simulation
  • Aucune partie non connectée, pas d’éléments isolés, pas de fils en trop… ?
  • Potentiel de référence – terre ?
  • Sauver le fichier .sch
  • Reste à définir le type d’analyse…
3 diff rentes analyses
3. Différentes analyses

Menu ANALYSIS – Setup

3 diff rentes analyses11
3. Différentes analyses

Analyse temporelle - TRANSIENT

3 diff rentes analyses12
3. Différentes analyses

Analyse DC – Polarisation

  • Polarisation: « bias point detailed » ANALYSIS SETUP
  • DC SWEEP analyse DC pour les variations d’un paramètre donné
3 diff rentes analyses13
3. Différentes analyses

AC SWEEP

  • Analyse le comportement fréquentiel du circuit (fait varier la fréquence d’une source AC dans une plage donnée)
3 diff rentes analyses17

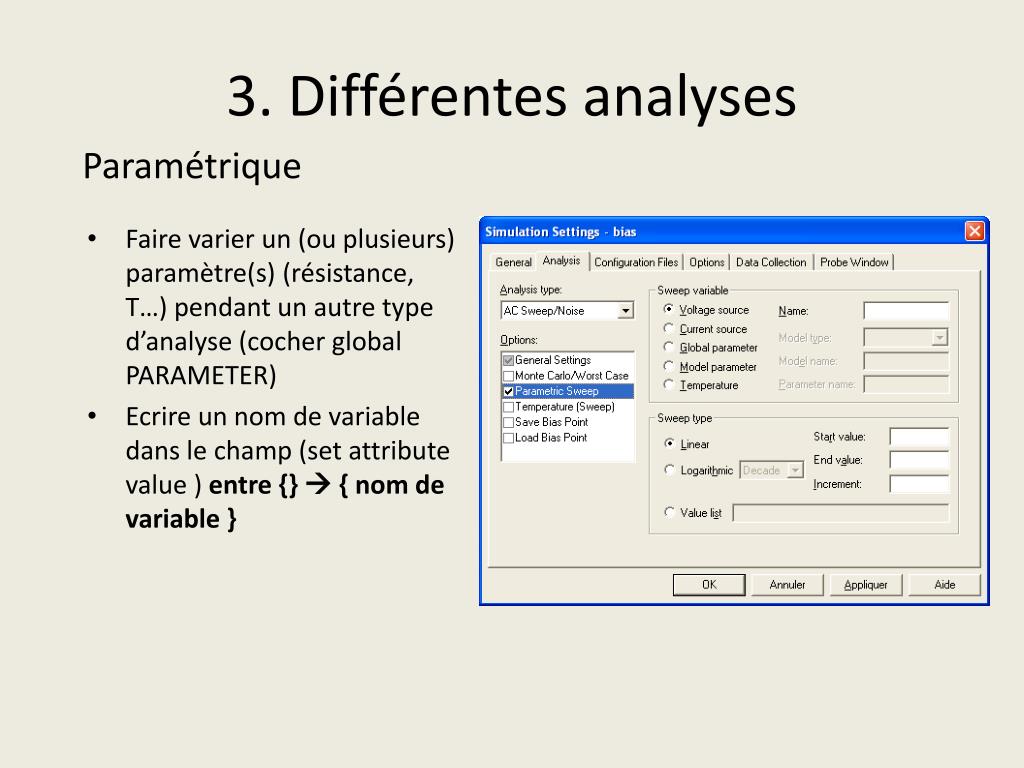

3. Différentes analyses

Paramétrique

  • Faire varier un (ou plusieurs) paramètre(s) (résistance, T…) pendant un autre type d’analyse (cocher global PARAMETER)
  • Ecrire un nom de variable dans le champ (set attribute value ) entre {}  { nom de variable }
3 diff rentes analyses18
3. Différentes analyses

Autres types d’analyse

  • Fonction de transfert Autres types d’analyse
  • TEMPERATURE: réaliser plusieurs fois la simulation pour les T° spécifiées (séparées d’un espace) (en degré)  même résultat entre analyse température et analyse paramétrique
  • Nested SWEEP: analyse DC mais où l’on peut faire varier deux sources en même temps
fichiers output
Fichiers output
  • Si il y avait une erreur dans la simulation: aller lire le fichier output:

Dans Probe : VIEW – output file

  • Si l’erreur se situe à l’étape de dessin du circuit (CREATE NETLIST) l’erreur est affichée dans le module PSPICE message VIEWER
    • Ex. circuit ouvert: Floating Pin <nom de l’élément> pin <numéro du noeud>
4 visualisation des r sultats

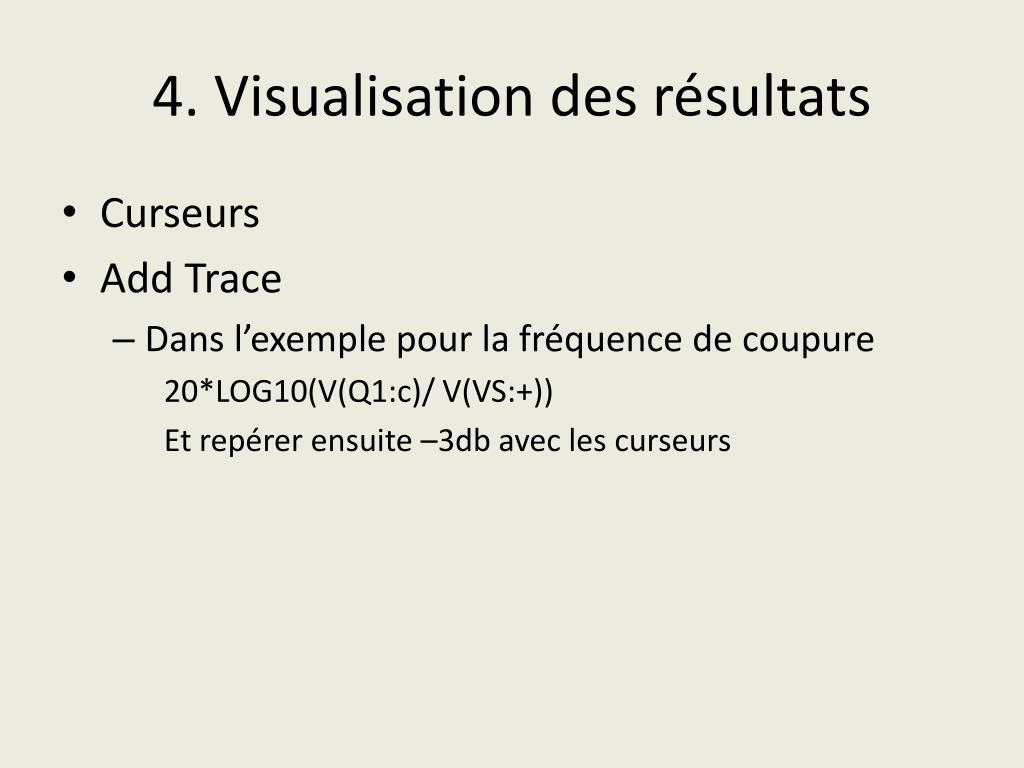

4. Visualisation des résultats
  • Curseurs
  • Add Trace
    • Dans l’exemple pour la fréquence de coupure

20*LOG10(V(Q1:c)/ V(VS:+))

Et repérer ensuite –3db avec les curseurs

5 orcad capture
5. ORCAD Capture
  • Schematics n'est plus suivi par ORCAD.
  • ORCAD Capture en est le successeur.

- new Project

- analog or mixed A/D

- définir le profil de simulation

- lancer la simulation

6 pspice ad
6. PSPICE AD
  • Ouvrir PSPICE AD  File  New  Save AS (*.cir)
  • Simulation  RUN

******************************************************************************************

* BIBLIOTEQUE Circuit Alimentation VERSION 1.0 *

*

* Bibliothèque développée au service de Microélectronique *

* de l'Institut Montefiore à l'université de Liège *

* par Juliana Fonseca Paim *

* le 21/05/2007 *

******************************************************************************************

* Voltage Source

Vs 1 0 SIN(0 10V 50Hz)

* Circuit Components

R 1 0 1k

.tran 100u 0.5s 0 0.1m UIC --- UIC = Use Initial Conditions

.probe V(R)

.END
