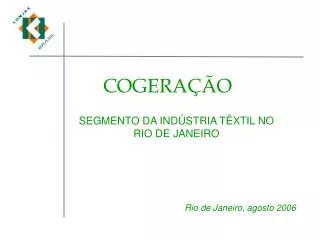

  1. COGERAÇÃO SEGMENTO DA INDÚSTRIA TÊXTIL NO RIO DE JANEIRO Rio de Janeiro, agosto 2006

  2. INDICE • O CENÁRIO MUNDIAL DA ENERGIA • INDÚSTRIA TÊXTIL • COGERAÇÃO E CUSTOS ENERGÉTICOS • CROWN COGERAÇÃO • INVESTIMENTOS – PRÓPRIO OU EXTERNO • IMPLEMENTAÇÃO DE COGERAÇÃO

  3. CENARIO ENERGÉTICO • PREÇO DO BARRIL DE PETRÓLEO SOBE A CADA DIA EM FUNÇÃO DO AUMENTO DA DEMANDA E INSTABILIDADE DOS PAISES PRODUTORES. • RISCO DE RACIONAMENTO ELÉTRICO NO BRASIL EM FUNÇÃO DO INVESTIMENTO ESCASSO EM GERAÇÃO NOS ÚLTIMOS ANOS CRESCENTE IMPORTANCIA DA EFICIENCIA ENERGETICA

  4. A INDUSTRIA TEXTIL • ALTOS CONSUMOS ENERGÉTICOS • ENERGIA ELÉTRICA • GÁS OU ÓLEO BPF • OPERAÇÃO EM REGIME CONTÍNUO: • 24 HORAS/DIA, 5 OU 7 DIAS SEMANA • NECESSIDADE DE CONFIABILIDADE DE FORNECIMENTO ENERGÉTICO

  5. ENERGIA ELÉTRICA • DEMANDA DE 500-4000 KW • CONSUMO 300.000–2.000.000 kWh/mês • ALTA INCIDENCIA FISCAL DO ICMS: 30% DE ALIQUOTA. 300-400 R$/MWh

  6. ENERGIA TÉRMICA • ALTA DEMANDA DE VAPOR PARA USO DIRETO OU AGUA QUENTE • CONSUMO ELEVADO DE GAS OU OLEO BPF

  7. FUNDAMENTOS DA COGERAÇÃO • PRODUÇAO COMBINADA DE ELETRICIDADE E ENERGIA TERMICA: • O grupo gerador aciona um alternador que gera energia elétrica • O escape do grupo gerador (400-500 ºC) pode ser aproveitada para gerar vapor em uma caldeira de recuperação ou ar quente diretamente no processo. • O sistema de arrefecimento gera água a 90 C em média, que pode ser usada no processo ou alimentar um chiller a absorção movido por água quente.

  8. ESQUEMA DE FUNCIONAMENTO SEM COGERAÇÃO FÁBRICA REDE DE VAPOR OU ÁGUA QUENTE DA FÁBRICA E.R.M. Caldeira a gas MEDIÇAO PROTEÇOES E DISJUNTOR Rede Elétrica Rede Gás Natural

  9. ESQUEMA DE FUNCIONAMENTO COM COGERAÇÃO AGUA QUENTE FÁBRICA 90°C PROCESSO 80°C GASES ESCAPE 180°C ATMOSFERA 500°C AUTOCONSUMO Caldeira de recuperação REDE DE VAPOR DA FÁBRICA MEDIÇAO PROTEÇOES E DISJUNTOR Caldeira de gas Existente E.R.M. Rede Elétrica Rede Gás Natural

  10. COGERAÇÃO COM MOTORES MOVIDOS A GÁS NATURAL Perdas por radiação e refrigeração10% Perdas em gases de escape 7% Gas Natural 100% Agua quente 15% Calor Calor em gases de útil 25% escape 32% Energia Energia Mecânica 43% Elétrica útil 42% Perdas do gerador 1% Rendimento Elétrico Equivalente 75,6%

  11. COGERAÇÃO - BENEFÍCIOS • MAIOR EFICIÊNCIA ENERGÉTICA • MAIOR INDEPENDÊNCIA ENERGÉTICA • ALTA RECUPERAÇÃO TÉRMICA PARA VAPOR, AGUA QUENTE, AGUA GELADA • REDUÇAO DE CUSTOS FISCAIS: 30% ICMS SOBRE ENERGIA ELETRICA

  12. EXEMPLOS

  13. INDUSTRIA TEXTIL • ENERGIA ELÉTRICA: • Demanda 2000 kW • Consumo 1.000.000 kWh/mês • Tarifa A3A • Custo 340.000 R$/ mês 340 R$/MWh • ENERGIA TERMICA: • Demanda de vapor 2,5 t: • Consumo de gas natural industrial: 120.000 m3/mês • Custo mensal: 93.000 R$/mês 0,77 R$/m3

  14. INDUSTRIA TEXTIL

  15. INDUSTRIA TEXTIL

  16. INDUSTRIA TEXTIL

  17. INDUSTRIA TEXTIL

  18. RESUMO FINANCEIRO COGERAÇÃO CUSTOS ANUAIS (R$/ano) ATUAL COM COGERAÇAO Compra de eletricidade 4.068.966553.573 Compra de Gas Processo 1.274.289 611.181 Compra Gas Cogeração 0 1.417.627 Manutenção 0 522.933 TOTAL 5.343.255 3.105.314 GANHO ANUAL 2.237.941R$ INVESTIMENTO 4.000.000 R$ PAY-BACK 1,79 anos

  19. Estudo de Viabilidade Pedido de Ofertas Construção Contratação Financiamento Start up Trâmites Administrativos Engenharia 1 ano CRONOGRAMA TÍPICO DE UM PROJETO DE COGERAÇÃO

  20. CASE DA CROWN • A CROWN INDÚSTRIA E COMÉRCIO INICIOU NO ANO PASSADO O CONSUMO DE GÁS NATURAL EM SUA UNIDADE INDUSTRIAL EM PARACAMBI, PARA ALIMENTAR A SUA CALDEIRA, SUBSTITUINDO O DIESEL. • COMO CONSUMIDORA INTENSIVA DE ENERGIA ELÉTRICA, SUA CONTA FINAL É MUITO ELEVADA.

  21. ESTUDO DE VIABILIDADE • Em visita a Crown, apresentamos o fundamento da cogeração e coletamos os dados básicos que permitiram realização de um estudo de viabilidade e a apresentação de uma oferta. • Com a cogeração, um grupo gerador gera a energia elétrica consumida na fábrica e com o escape do grupo gera vapor em uma caldeira de recuperação.

  22. INVESTIMENTO • A DECISÃO DO INVESTIMENTO NA COGERAÇÃO • PRÓPRIO OU EXTERNO • PRÓPRIO – TIR E PAY BACK E PLANO ESTRATÉGICO • EXTERNO – CONDIÇÕES, GARANTIAS, PREMISSAS E GANHO COMPARTILHADO

  23. TERCEIRIZAÇÃO DO INVESTIMENTO: GÁS NATURAL SERVIÇOS • Se é viável, possibilidade de um investidor externo construir a cogeração e vender a energia elétrica e térmica gerada na planta • GN Serviços apresentou uma oferta neste molde, que foi aprovada e está sendo executada:redução dos custos energéticos sem risco

  24. CONCLUSÃO: BENEFICIOS COGERAÇAO • INDEPENDÊNCIA ENERGÉTICA • AUMENTO DE EFICIENCIA ENERGETICA: REDUÇÃO DOS CUSTOS ENERGÉTICOS EM ATÉ 50%. • POSSIBILIDADE DE TERCEIRIZAÇAO DO INVESTIMENTO: AGENTE EXTERNO ASSUME O RISCO EM TROCA DE COMPARTILHAR OS GANHOS.

  25. OBRIGADO • Júlio Cesar B. Nunes • Manuel Florez • Lonjas Brasil Ltda. • www.lonjasbrasil.com.br • Telefone 22635142 • E-mail: juliobn@lonjasbrasil.com.br
