  1. Cheminée Lining • Présentation ASPE • Chapitre de Québec • 13 octobre 2009 Denis Caron

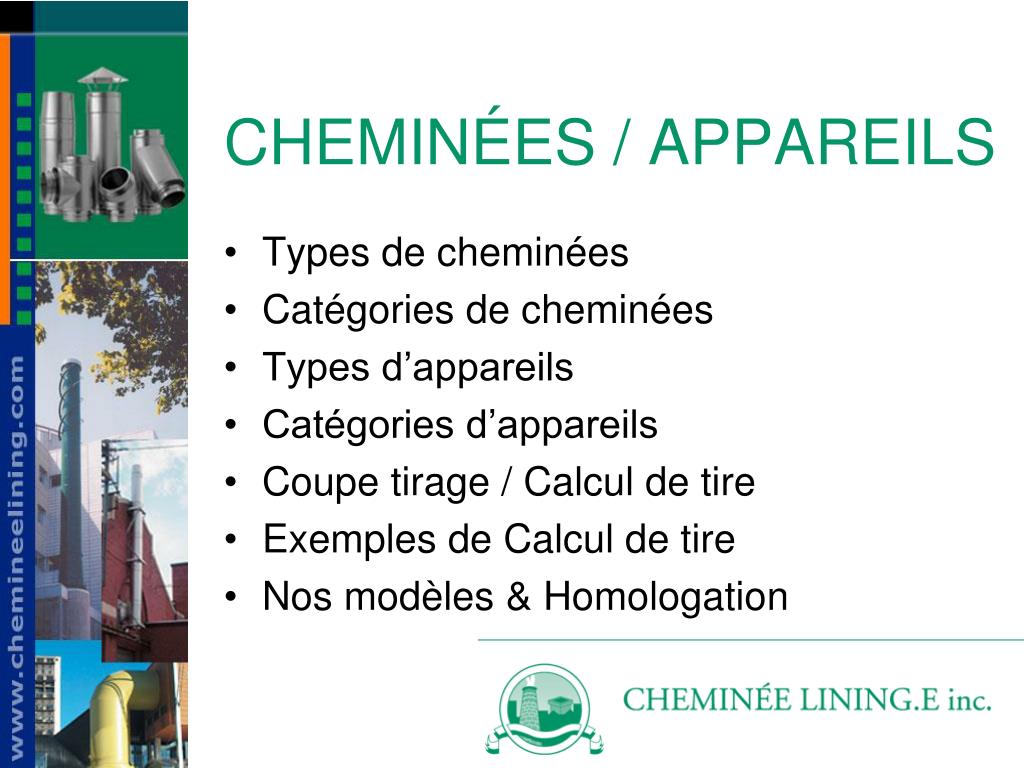

  2. CHEMINÉES / APPAREILS • Types de cheminées • Catégories de cheminées • Types d’appareils • Catégories d’appareils • Coupe tirage / Calcul de tire • Exemples de Calcul de tire • Nos modèles & Homologation

  3. Types de cheminées Différents types de cheminée et de conduits d’évacuation Type A = Cheminée double paroi avec isolation entre les parois (Homologué) Type B = Cheminée double paroi mur d’air entre les parois (Homologué) Type BH = (Ou Spécial Vent) Pour appareil de catégorie II, III ou IV (Homologué) Type C = Conduit non homologué simple paroi (acier, galvanisé, inox) Type HT = Cheminée double paroi avec isolation entre les parois (Homologué) Type BW= Cheminée double paroi mur d’air entre les parois (Homologué)

  4. Catégorie I Catégorie II Catégorie III Catégorie IV Catégories de cheminées

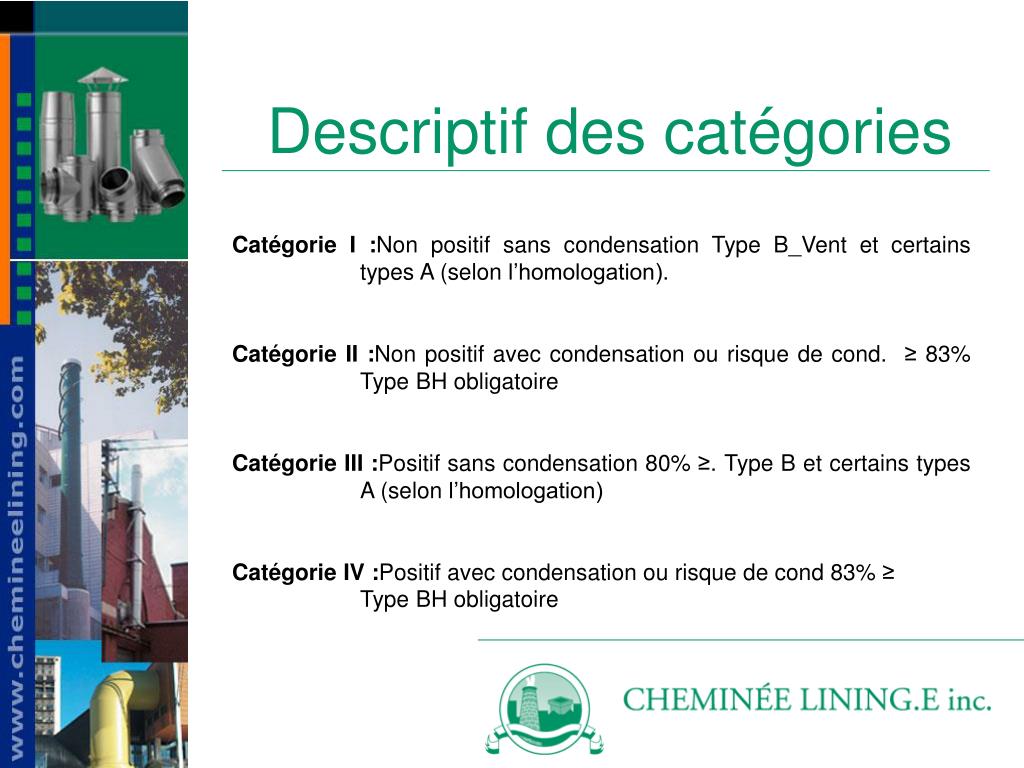

  5. Descriptif des catégories Catégorie I :Non positif sans condensation Type B_Vent et certains types A (selon l’homologation). Catégorie II :Non positif avec condensation ou risque de cond. ≥ 83% Type BH obligatoire Catégorie III :Positif sans condensation 80% ≥. Type B et certains types A (selon l’homologation) Catégorie IV :Positif avec condensation ou risque de cond 83% ≥ Type BH obligatoire

  6. Les types d'appareils Catégorie I : Appareil atmosphérique, ou appareil ayant très peu de restriction à l’échangeur de chaleur. Requiert un coupe tirage ou un contrôle barométrique. Catégorie II : Appareil de nouvelle génération, assisté d’un ventilateur de façon partielle. Requiert un contrôle barométrique. (Condensation) Catégorie III : Appareil ayant une pression positive à la buse. Entièrement assisté d’un ventilateur. Ne requiert aucun contrôle de tirage et peut être évacué mural ou au toit. Ne peut en aucun temps être évacué avec un autre appareil (cheminée). Catégorie IV :Appareil ayant une pression positive à la buse. Entièrement assisté d’un ventilateur. Ne requiert aucun contrôle de tirage et peut être évacué mural ou au toit. Ne peut en aucun temps être évacué avec un autre appareil (condensation).

  7. Catégorie I Appareil de catégorie I Non positif sans condensation Type B_Vent et certain type A (selon l’homologation) RETOUR AUX CATÉGORIES

  8. Catégorie II Appareil de catégorie II: Non positif avec condensation ou risque de condensation ≥83% Type BH obligatoirement RETOUR AUX CATÉGORIES

  9. Catégorie III Appareil de catégorie III: Positif sans condensation ≤ 83% . RETOUR AUX CATÉGORIES

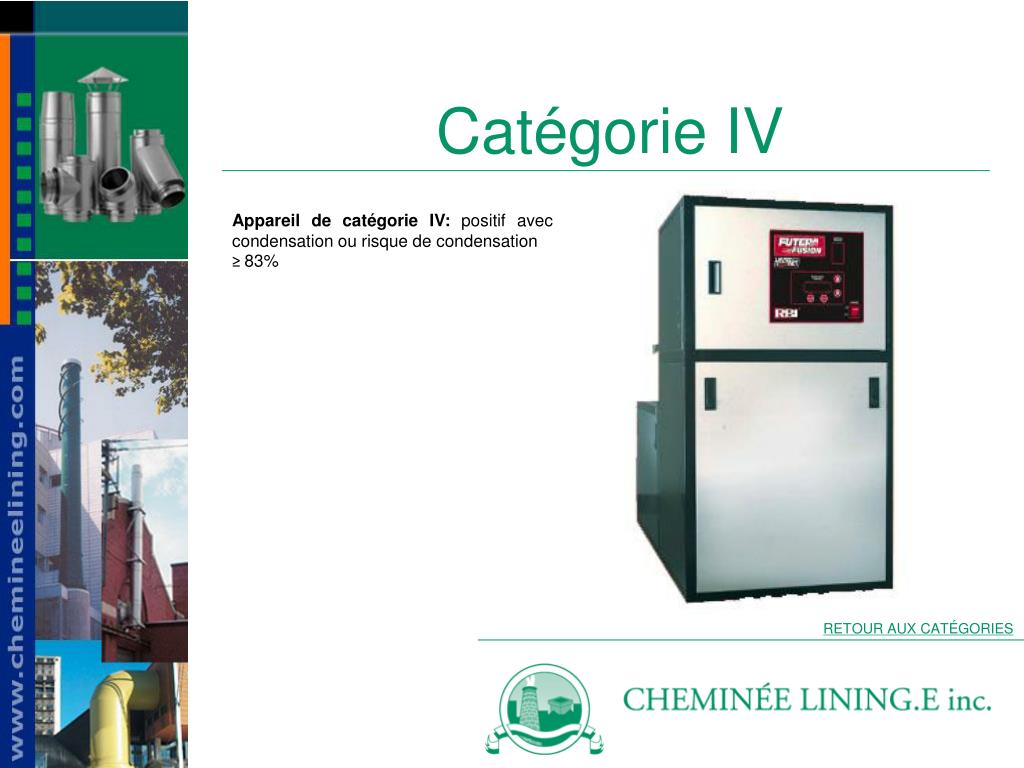

  10. Catégorie IV Appareil de catégorie IV: positif avec condensation ou risque de condensation ≥ 83% RETOUR AUX CATÉGORIES

  11. Coupe tirage et/ou contrôle barométrique Contrôle permettant d’assurer le zéro pression à la buse de l’appareil. Ce dispositif permet d’aider à contrôler la vitesse des gaz sur l’échangeur de chaleur. Il permet de contrer les effets de tire provenant de la cheminée dû au fort vent ou à un grand différentiel de température qui augmente l’effet de tirage de la cheminée. Il aide aussi à stabiliser l’allumage (période critique) du brûleur lors des départs.

  12. Calcul de tirage • Comment effectuer un calcul de tirage? • • Pour les appareils de catégorie I : les tableaux des codes B139 et B149 • Les méthodes décrites au ASHRE. • Consultation des firmes spécialisées dans le domaine.

  13. Chemisage (gaine) • Quels sont les cas où le gainage est requis? • • Cheminée froide • Dimension de plus de 25% du requis (art. du code et tableau) • État de la cheminée

  14. HEP IPPL A-IPPL Nos modèles

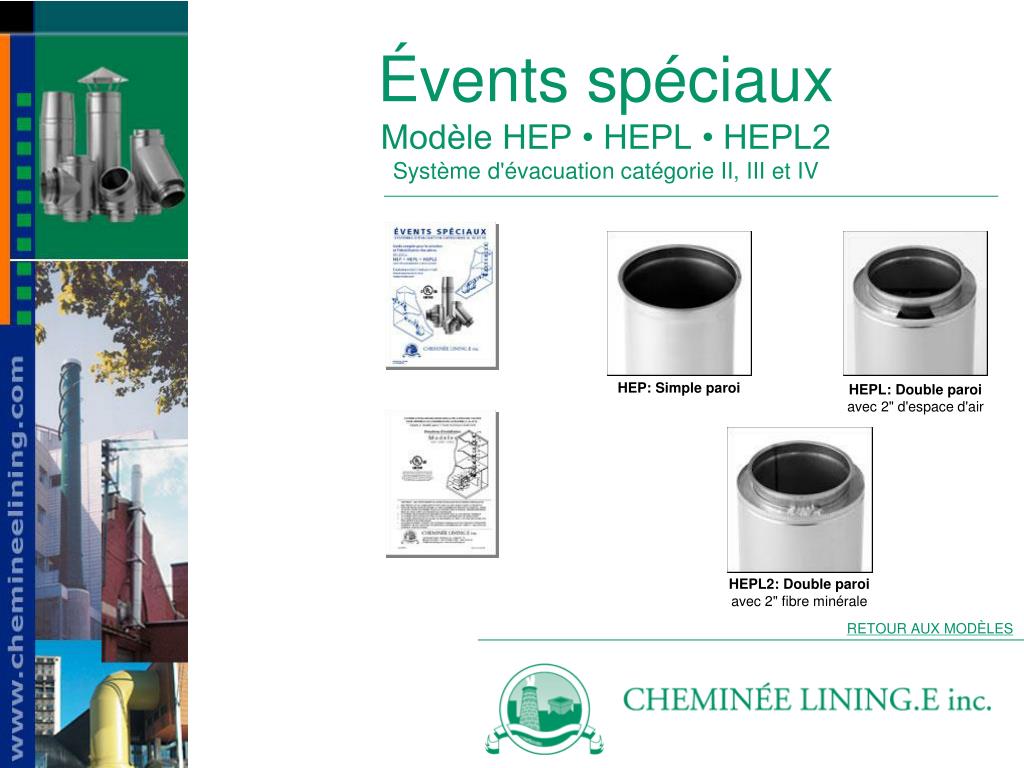

  15. HEP: Simple paroi HEPL: Double paroi avec 2" d'espace d'air HEPL2: Double paroi avec 2" fibre minérale Évents spéciauxModèle HEP • HEPL • HEPL2Système d'évacuation catégorie II, III et IV RETOUR AUX MODÈLES

  16. IPPL: Double paroi avec 2" d'espace d'air IPP: Simple paroi IPPL2F: Double paroi avec isolation de 2" en fibre de céramique IPPL2: Double paroi avec isolation de 2" en fibre minérale Chaudières et groupe électrogèneModèles IPP • IPPL • IPPL2 • IPPL2FSystème de tuyauterie à double paroi en acier inoxydable RETOUR AUX MODÈLES

  17. A-IPP: Simple paroi A-IPPL: Double paroi avec 2" d'espace d'air A-IPPL2: Double paroi avec isolation de 2" de fibre minérale Évacuation de hotte de cuisineModèles A-IPPL • A-IPPL2FSystèmes de cheminées préfabriquées industrielles à pression positive A-IPPL2F: Double paroi avec isolation de 2" de fibre de céramique RETOUR AUX MODÈLES

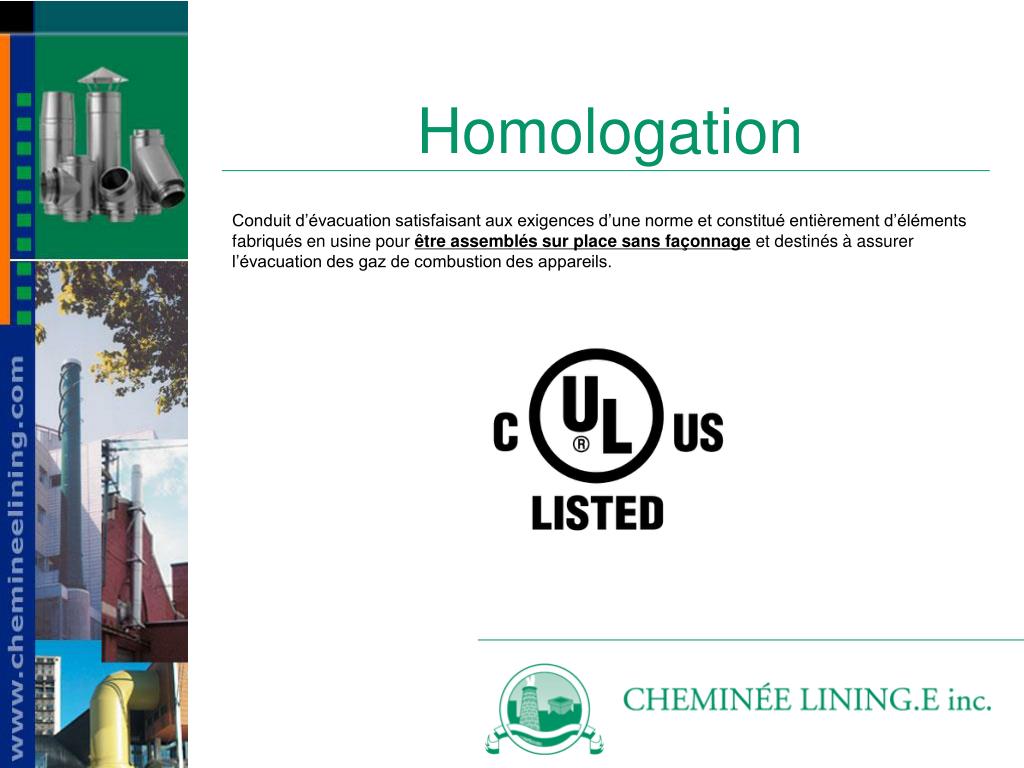

  18. Homologation Conduit d’évacuation satisfaisant aux exigences d’une norme et constitué entièrement d’éléments fabriqués en usine pour être assemblés sur place sans façonnage et destinés à assurer l’évacuation des gaz de combustion des appareils.
