  1. Dimensi Tiga (Proyeksi & Sudut)

  2. Setelah menyaksikan tayangan ini anda dapat Menentukan proyeksi dan besar sudut dalam ruang dimensi tiga

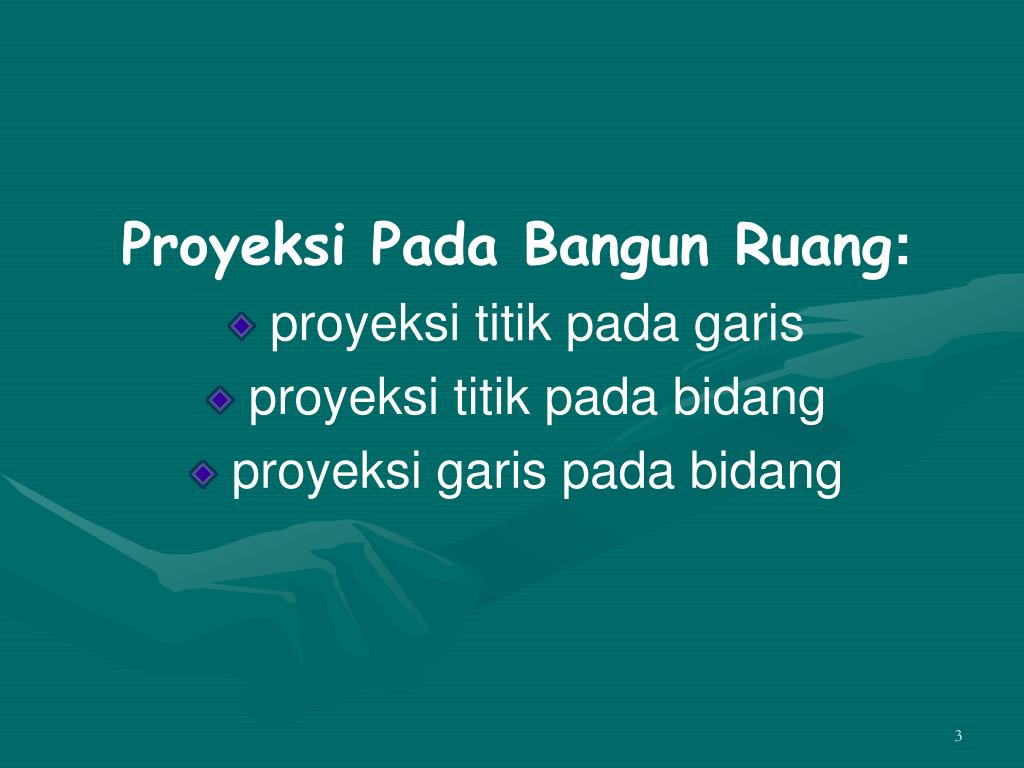

  3. Proyeksi Pada Bangun Ruang: proyeksi titik pada garis proyeksi titik pada bidang proyeksi garis pada bidang

  4. Proyeksi titik pada garis Dari titik P ditarik garis m garis k garis m memotong k di Q, titik Q adalah hasil proyeksi titik P pada k P m k Q

  5. H G E F D C A B Contoh Diketahui kubus ABCD.EFGH Tentukan proyeksi titik A pada garis a. BC b.BD c. ET (T perpotongan AC dan BD). T

  6. H G E F D T C A B Pembahasan Proyeksi titik A pada a. BC adalah titik b. BD adalah titik c. ET adalah titik B (AB  BC) A’ T (AC  BD) A’ (AC  ET)

  7. H Proyeksi Titik pada Bidang Dari titik P di luar bidang H ditarik garis g H. Garis g menembus bidang H di titik P’. Titik P’ adalah proyeksi titik P di bidang H P g P’

  8. H G E F D C A B Contoh Diketahui kubus ABCD.EFGH a. Proyeksi titik E pada bidang ABCD adalah…. b. Proyeksi titik C pada bidang BDG adalah….

  9. H G E F D C A B Pembahasan a. Proyeksi titik E pada bidang ABCD adalah b. Proyeksi titik C pada bidang BDG adalah CE  BDG A P (EA  ABCD) P

  10. H Proyeksi garis pada bidang Proyeksi sebuah garis ke sebuah bidang dapat diperoleh dengan memproyek- sikan titik-titik yang terletak pada garis itu ke bidang. A B g A’ g’ B’ Jadi proyeksi garis g pada bidang H adalahg’

  11. Fakta-fakta 1. Proyeksi garis pada bidang umumnya berupa garis 2. Jika garis h  maka proyeksi garis h pada bidang  berupa titik. 3. Jika garis g// bidang  maka g’ yaitu proyeksi garis g pada dan sejajar garis g

  12. H G E F D C A B Contoh 1 Diketahui kubus ABCD.EFGH a. Proyeksi garis EF pada bidang ABCD adalah…. b. Jika panjang rusuk kubus 6 cm, Panjang proyeksi garis CG pada bidang BDG adalah….

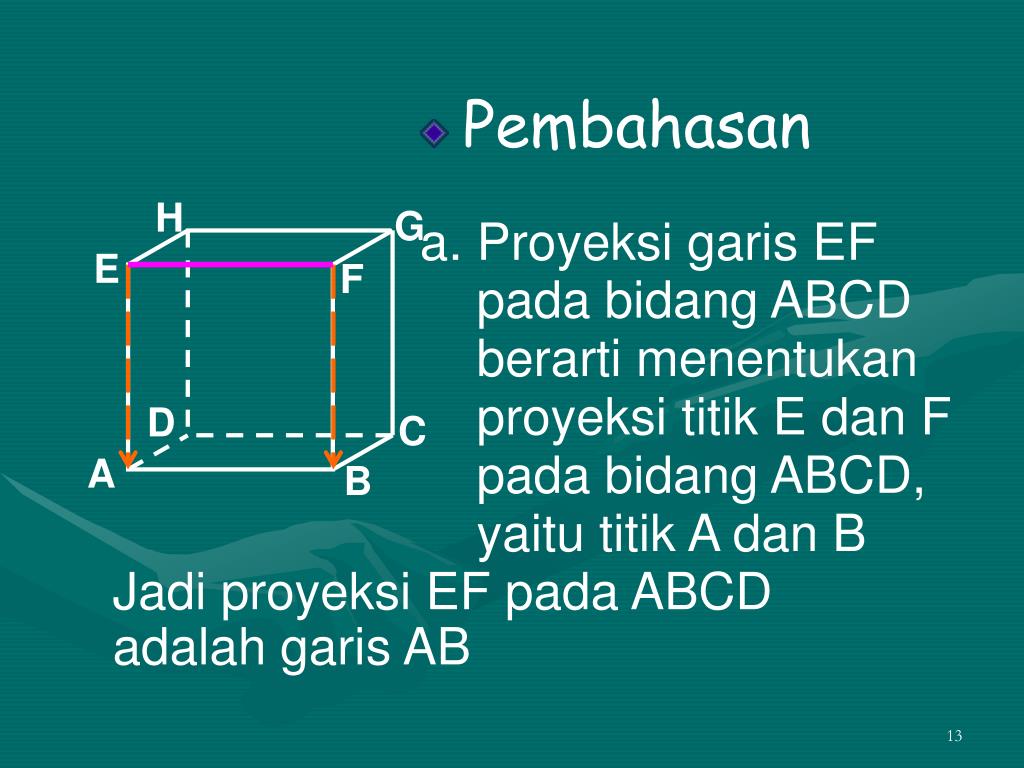

  13. H G E F D C A B Pembahasan a. Proyeksi garis EF pada bidang ABCD berarti menentukan proyeksi titik E dan F pada bidang ABCD, yaitu titik A dan B Jadi proyeksi EF pada ABCD adalah garis AB

  14. H G E F D C A B Pembahasan b. Proyeksi garis CG pada bidang BDG berarti menentukan proyeksi titik C dan titik G pada bidang BDG, yaitu titik P dan G P 6 cm Jadi proyeksi CG pada BDG adalah garis PG dan panjangnya?

  15. H G E F D C A B •Panjang proyeksi CG pada BDG adalah panjang garis PG. •PG = ⅔.GR = ⅔.½a√6 = ⅓a√6 = ⅓.6√6 P R 6 cm •Jadi panjang proyeksi garis CG pada bidang BDG adalah 2√6 cm

  16. T D C A B Contoh 2 Diketahui limas beraturanT.ABCD dengan panjang AB = 16 cm, TA = 18 cm Panjang proyeksi TA pada bidang ABCD adalah…. 18 cm 16 cm

  17. T D C A B Pembahasan Proyeksi TA pada bidang ABCD adalah AT’. Panjang AT’= ½AC = ½.16√2 = 8√2 18 cm T’ 16 cm Jadi panjang proyeksi TA pada bidang ABCD adalah 8√2 cm

  18. Sudut Pada Bangun Ruang: Sudut antara dua garis Sudut antara garis dan bidang Sudut antara bidang dan bidang

  19. Sudut antara Dua Garis Yang dimaksud dengan besar sudut antara dua garis adalah besar sudut terkecil yang dibentuk oleh kedua garis tersebut m k

  20. H G E F D C A B Contoh Diketahui kubus ABCD.EFGH Besar sudut antara garis-garis: a. AB dengan BG b. AH dengan AF c. BE dengan DF

  21. H G E F D C A B Pembahasan Besar sudut antara garis-garis: a. AB dengan BG = 900 b. AH dengan AF = 600 (∆ AFH smss) c. BE dengan DF = 900 (BE  DF)

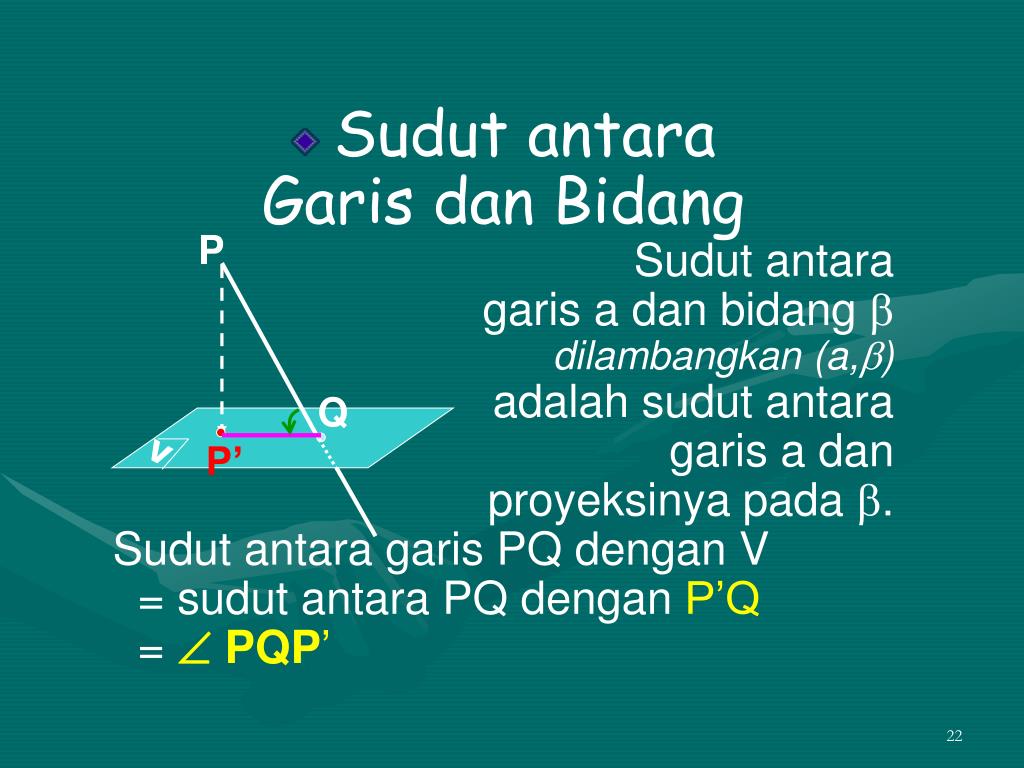

  22. P Q V Sudut antara Garis dan Bidang Sudut antara garis a dan bidang  dilambangkan (a,) adalah sudut antara garis a dan proyeksinya pada . Sudut antara garis PQ dengan V = sudut antara PQ dengan P’Q = PQP’ P’

  23. H G E F D C A B Contoh 1 Diketahui kubus ABCD.EFGH panjang rusuk 6 cm. Gambarlah sudut antara garis BG dengan ACGE, 6 cm Kemudian hitunglah besar sudutnya!

  24. H G E F D C A B Pembahasan Proyeksi garis BG pada bidang ACGE adalah garis KG (K = titik potong AC dan BD) K 6 cm Jadi (BG,ACGE) = (BG,KG) = BGK

  25. H G E F D C A B Pembahasan BG = 6√2 cm BK = ½BD = ½.6√2 = 3√2 cm ∆BKG siku-siku di K K 6 cm sinBGK = Jadi, besar BGK = 300

  26. H G E F D C A B Contoh 2 Diketahui kubus ABCD.EFGH panjang rusuk 8 cm. 8 cm Nilai tangens sudut antara garis CG dan bidang AFH adalah….

  27. H G E F D C A B Pembahasan tan(CG,AFH) = tan (PQ,AP) = tan APQ = = P Q 8 cm Nilai tangens sudut antara garis CG dan bidang AFH adalah ½√2

  28. T a cm D C A B a cm Contoh 3 Pada limas segiempat beraturan T.ABCD yang semua rusuknya sama panjang, sudut antara TA dan bidang ABCD adalah….

  29. T a cm D C A B a cm Pembahasan • TA = TB = a cm • AC = a√2 (diagonal persegi) •∆TAC = ∆ siku-siku samakaki sudut antara TA dan bidang ABCD adalah sudut antara TA dan AC yang besarnya 450

  30. Sudut antara Bidang dan Bidang Sudut antara bidang  dan bidang  adalah sudut antara garis g dan h, dimana g  (,) dan h  (,). (,) garis potong bidang  dan   h (,)  g

  31. H G E F D C A B Contoh 1 Diketahui kubus ABCD.EFGH a. Gambarlah sudut antara bidang BDG dengan ABCD b. Tentukan nilai sinus sudut antara BDG dan ABCD!

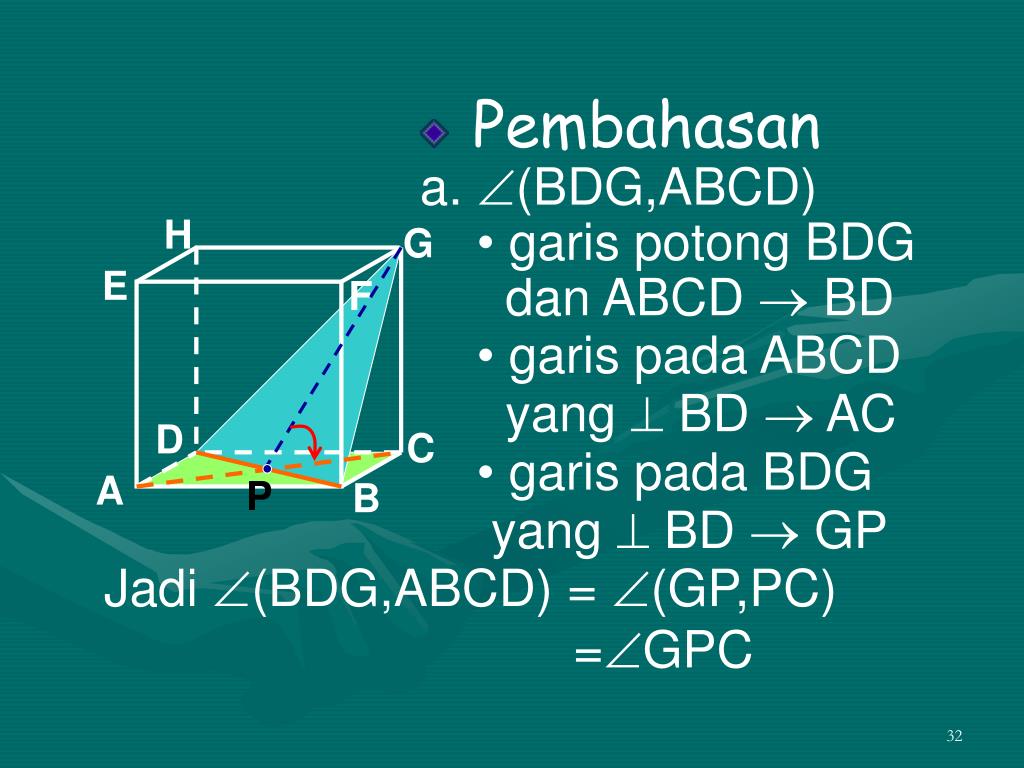

  32. H G E F D C A B Pembahasan a. (BDG,ABCD) • garis potong BDG dan ABCD  BD • garis pada ABCD yang  BD  AC • garis pada BDG yang  BD  GP P Jadi (BDG,ABCD) = (GP,PC) =GPC

  33. H G E F D C A B Pembahasan b. sin(BDG,ABCD) = sin GPC = = = ⅓√6 P Jadi, sin(BDG,ABCD) = ⅓√6

  34. T 9 cm A C 6 cm B Contoh 2 Limas beraturan T.ABC, panjang rusuk alas 6 cm dan panjang rusuk tegak 9 cm. Nilai sinus sudut antara bidang TAB dengan bidang ABC adalah….

  35. T 9 cm A C 6 cm B Pembahasan •sin(TAB,ABC) = sin(TP,PC) = sinTPC •TC = 9 cm, BP = 3 cm •PC = = •PT = = P 3

  36. • Lihat ∆ TPC PT = 6√2, PC = 3√3 Aturan cosinus TC2 = TP2 + PC2 – 2TP.TC.cosTPC 81 = 72 + 27 – 2.6√2.3√3.cosTPC 36√6.cosTPC = 99 – 81 36√6.cosTPC = 18 cosTPC = = T 9 cm 6√2 A C 2 1 3√3 P B

  37. • Lihat ∆ TPC cosP = Maka diperoleh Sin P = Jadi sinus (TAB,ABC) = 12 P √6

  38. H G E F D C A B Contoh 3 Diketahui kubus ABCD.EFGH, pan- jang rusuk 4 cm Titik P dan Q berturut-turut di tengah-tengah AB dan AD. 4 cm Q P Sudut antara bidang FHQP dan bi- dang AFH adalah . Nilai cos =…

  39. H G E F D C A B Pembahasan • (FHQP,AFH) = (KL,KA) = AKL =  • AK = ½a√6 = 2√6 • AL = LM = ¼ AC = ¼a√2 = √2 • KL = = =3√2 4 cm K  Q L M P

  40. Pembahasan • AK = 2√6 , AL = √2 KL = 3√2 Aturan Cosinus: AL2 = AK2 + KL2 – 2AK.KLcos 2 = 24 + 18 – 2.2√6.3√2.cos 24√3.cos = 42 – 2 24√3.cos = 40 cos = K  M L A Jadi nilai cos =

  41. SELAMAT BELAJAR
