model dan sistem

Model dan Sistem

IE10T1 Konsep Teknologi

Sekolah Teknik Elektro dan Informatika

2006

agenda
Agenda
  • Pengertian Model
  • Jenis-Jenis Model
  • Kegunaan Model
  • Bagaimana Model Dibentuk
  • Pengertian Sistem
  • Hubungan Masukan dan Keluaran pada Sistem
sasaran kuliah
Sasaran Kuliah
  • Memahami apa yang dimaksud dengan model
  • Mengetahui jenis-jenis, kegunaan model, bagaimana model itu dibentuk
  • Memahami pengertian sistem dalam peninjauan dan usaha pemecahan masalah

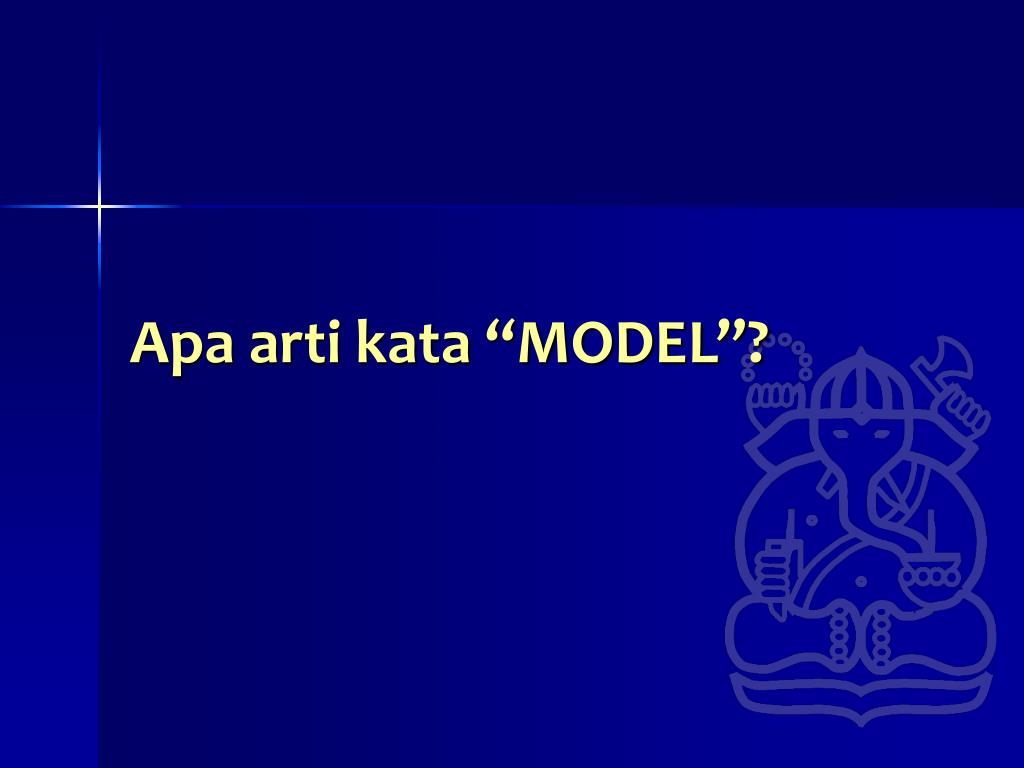

model 1
“Badu mempunyai kegemaran bermain dengan pesawat model”

Model = benda kecil yang mempunyai sifat seperti yang sesungguhnya

Model #1
model 2

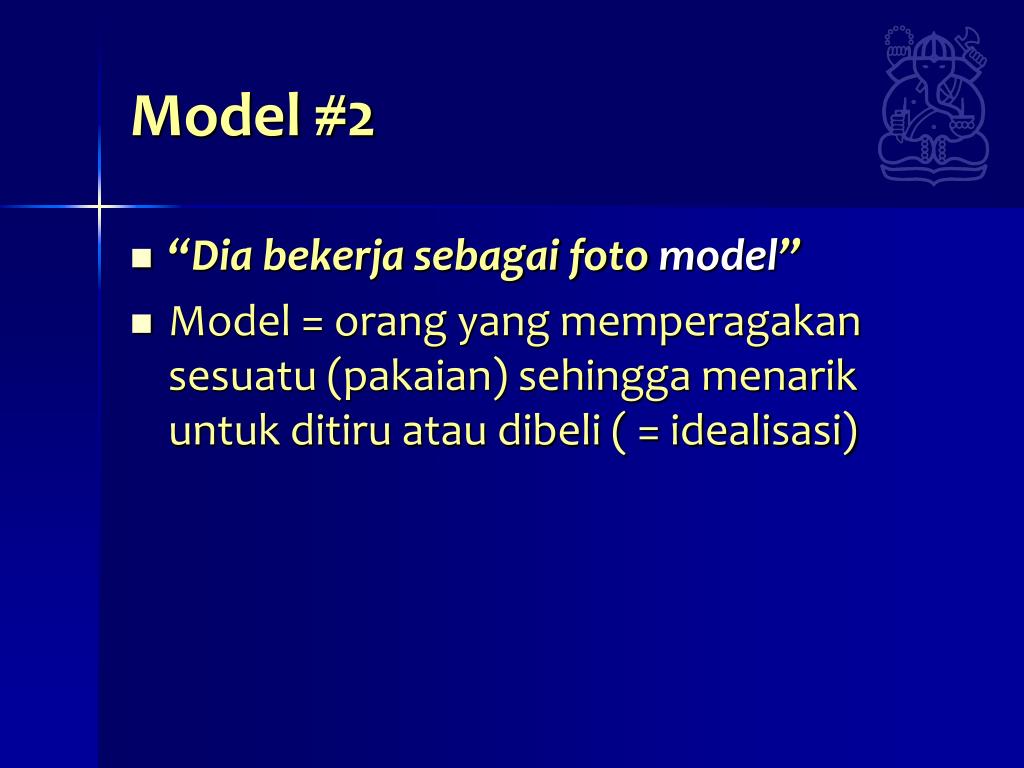

Model #2
  • “Dia bekerja sebagai foto model”
  • Model = orang yang memperagakan sesuatu (pakaian) sehingga menarik untuk ditiru atau dibeli ( = idealisasi)
model 3
Model #3
  • “Model itu sudah kuno”
  • Model = Karakteristik umum yang mewakili sekelompok bentuk yang ada
model diartikan dalam teknologi
MODEL (diartikan dalam teknologi)
  • Representasi suatu masalah dalam bentuk yang lebih SEDERHANA dan MUDAH DIKERJAKAN
contoh 1
Contoh #1

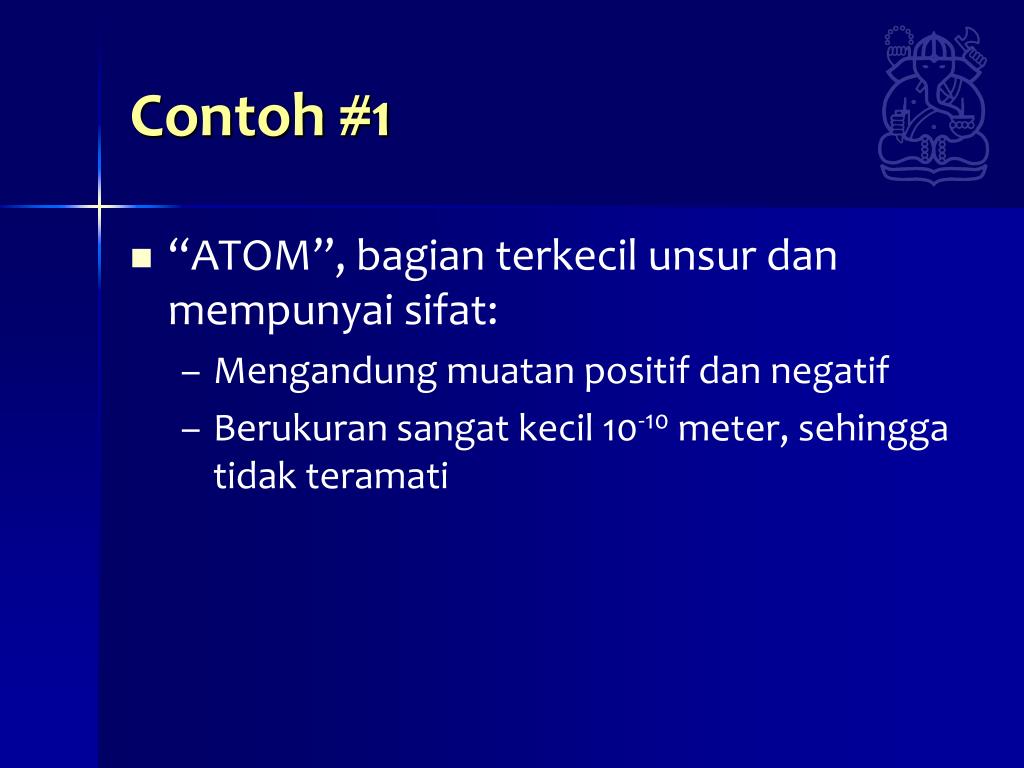

  • “ATOM”, bagian terkecil unsur dan mempunyai sifat:
    • Mengandung muatan positif dan negatif
    • Berukuran sangat kecil 10-10 meter, sehingga tidak teramati
1 model atom thomson
1. Model Atom Thomson
  • Bola Pejal yang bermuatan positif mengandung bola-bola kecil yang bermuatan negatif (onde-onde)
2 model atom rutherford
2. Model Atom Rutherford
  • Inti yang bermuatan positif dikelilingi elektron-elektron yang bermuatan negatif

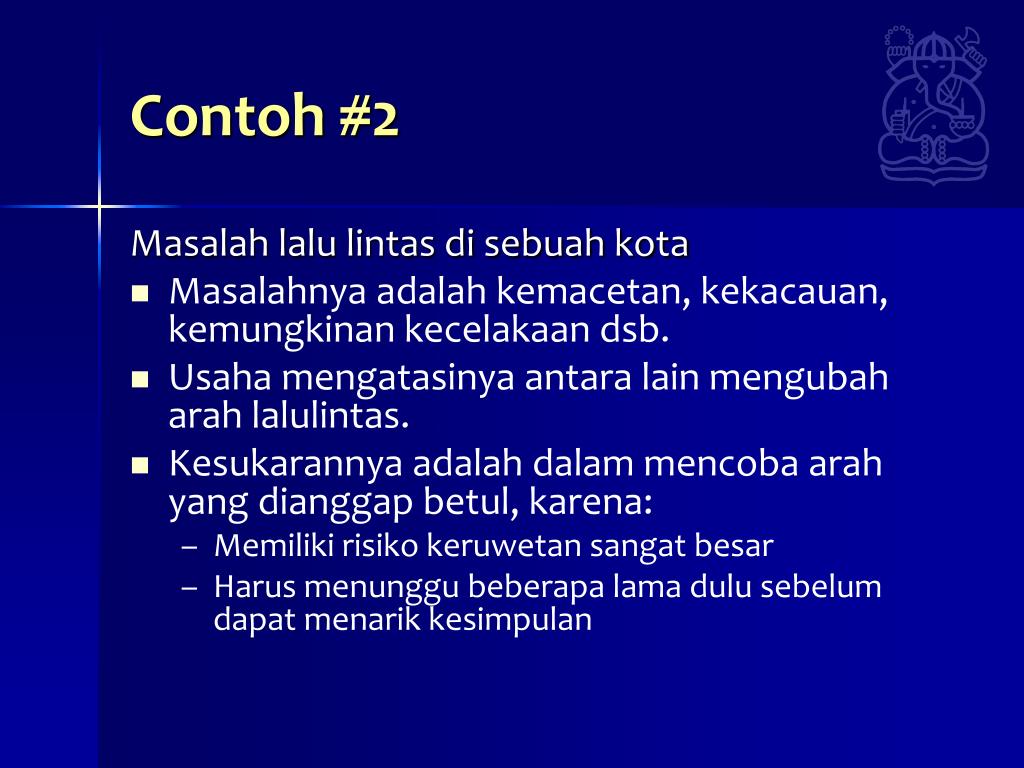

contoh 2
Contoh #2

Masalah lalu lintas di sebuah kota

  • Masalahnya adalah kemacetan, kekacauan, kemungkinan kecelakaan dsb.
  • Usaha mengatasinya antara lain mengubah arah lalulintas.
  • Kesukarannya adalah dalam mencoba arah yang dianggap betul, karena:
    • Memiliki risiko keruwetan sangat besar
    • Harus menunggu beberapa lama dulu sebelum dapat menarik kesimpulan

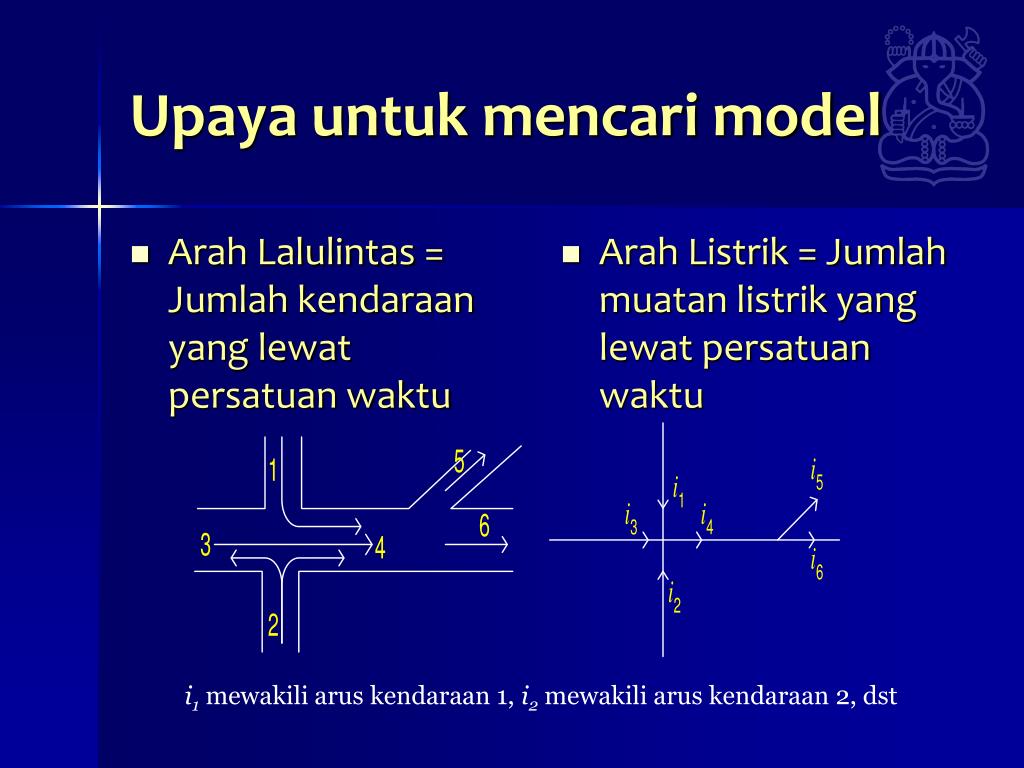

upaya untuk mencari model
Arah Lalulintas = Jumlah kendaraan yang lewat persatuan waktu

Arah Listrik = Jumlah muatan listrik yang lewat persatuan waktu

Upaya untuk mencari model

i1 mewakili arus kendaraan 1, i2 mewakili arus kendaraan 2, dst

contoh 3
Contoh #3
  • Enam orang buta ingin mengetahui gajah
  • Model merupakan pendekatan, yang dianggap perlu dan cukup, dan dibuat berdasarkan (sejauh mungkin) pengetahuan yang telah dimiliki
slide15

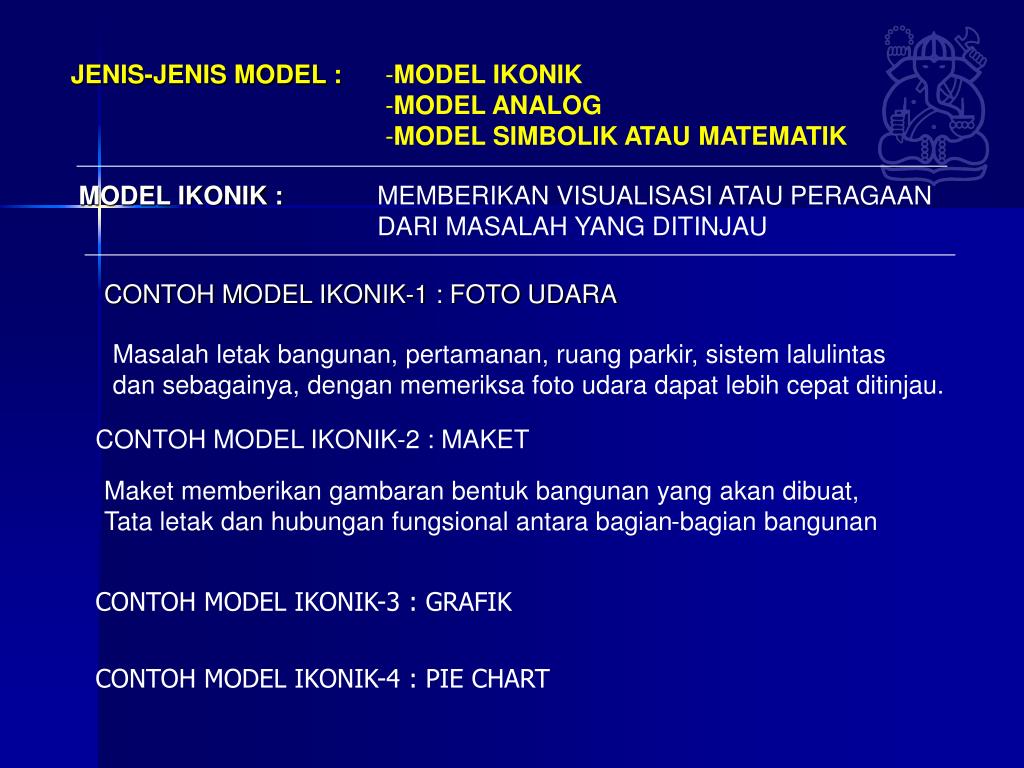

JENIS-JENIS MODEL :

  • MODEL IKONIK
  • MODEL ANALOG
  • MODEL SIMBOLIK ATAU MATEMATIK

MODEL IKONIK :

MEMBERIKAN VISUALISASI ATAU PERAGAAN

DARI MASALAH YANG DITINJAU

CONTOH MODEL IKONIK-1 : FOTO UDARA

Masalah letak bangunan, pertamanan, ruang parkir, sistem lalulintas

dan sebagainya, dengan memeriksa foto udara dapat lebih cepat ditinjau.

CONTOH MODEL IKONIK-2 : MAKET

Maket memberikan gambaran bentuk bangunan yang akan dibuat,

Tata letak dan hubungan fungsional antara bagian-bagian bangunan

CONTOH MODEL IKONIK-3 : GRAFIK

CONTOH MODEL IKONIK-4 : PIE CHART

slide16

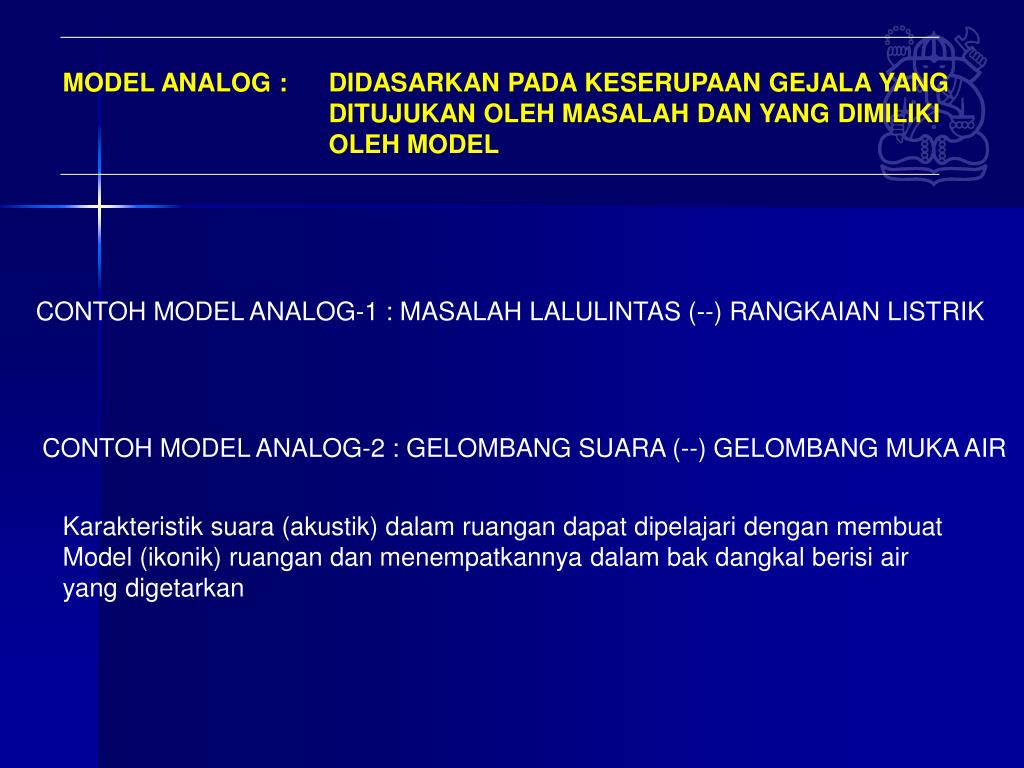

MODEL ANALOG :

DIDASARKAN PADA KESERUPAAN GEJALA YANG

DITUJUKAN OLEH MASALAH DAN YANG DIMILIKI

OLEH MODEL

CONTOH MODEL ANALOG-1 : MASALAH LALULINTAS (--) RANGKAIAN LISTRIK

CONTOH MODEL ANALOG-2 : GELOMBANG SUARA (--) GELOMBANG MUKA AIR

Karakteristik suara (akustik) dalam ruangan dapat dipelajari dengan membuat

Model (ikonik) ruangan dan menempatkannya dalam bak dangkal berisi air

yang digetarkan

slide17

CONTOH MODEL ANALOG-3 : PENAMPANG RUANGAN (AUDITORIUM)

Gelombang permukaan air sebagai model dari gelombang suara,

Dari studi dengan model ini dapat disimpulkan antara lain bentuk

langit-langit yang sesuai

MODEL SIMBOLIK/MATEMATIK:

MENYATAKAN KUANTITATIF,

PERSAMAAN MATEMATIK YANG

MEWAKILI MASALAH

Misalnya Persamaan gerakan benda jatuh bebas dekat permukaan tanah .

slide18

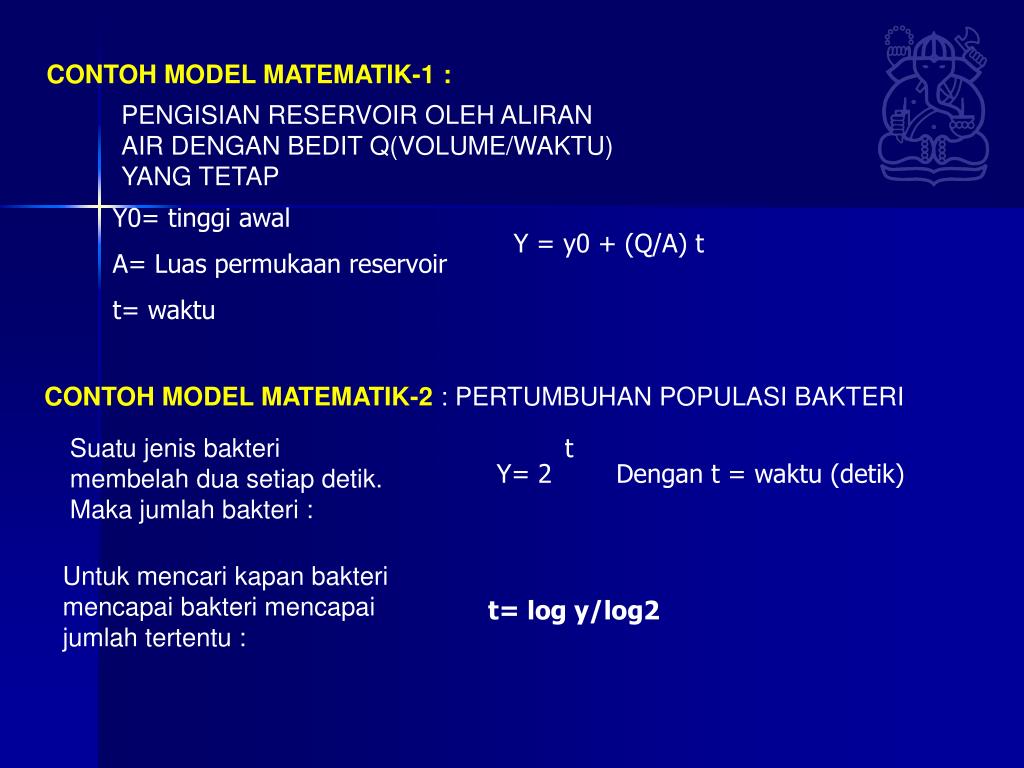

CONTOH MODEL MATEMATIK-1 :

PENGISIAN RESERVOIR OLEH ALIRAN

AIR DENGAN BEDIT Q(VOLUME/WAKTU)

YANG TETAP

Y0= tinggi awal

A= Luas permukaan reservoir

t= waktu

Y = y0 + (Q/A) t

CONTOH MODEL MATEMATIK-2 : PERTUMBUHAN POPULASI BAKTERI

Suatu jenis bakteri membelah dua setiap detik. Maka jumlah bakteri :

t

Y= 2

Dengan t = waktu (detik)

Untuk mencari kapan bakteri mencapai bakteri mencapai jumlah tertentu :

t= log y/log2

slide19

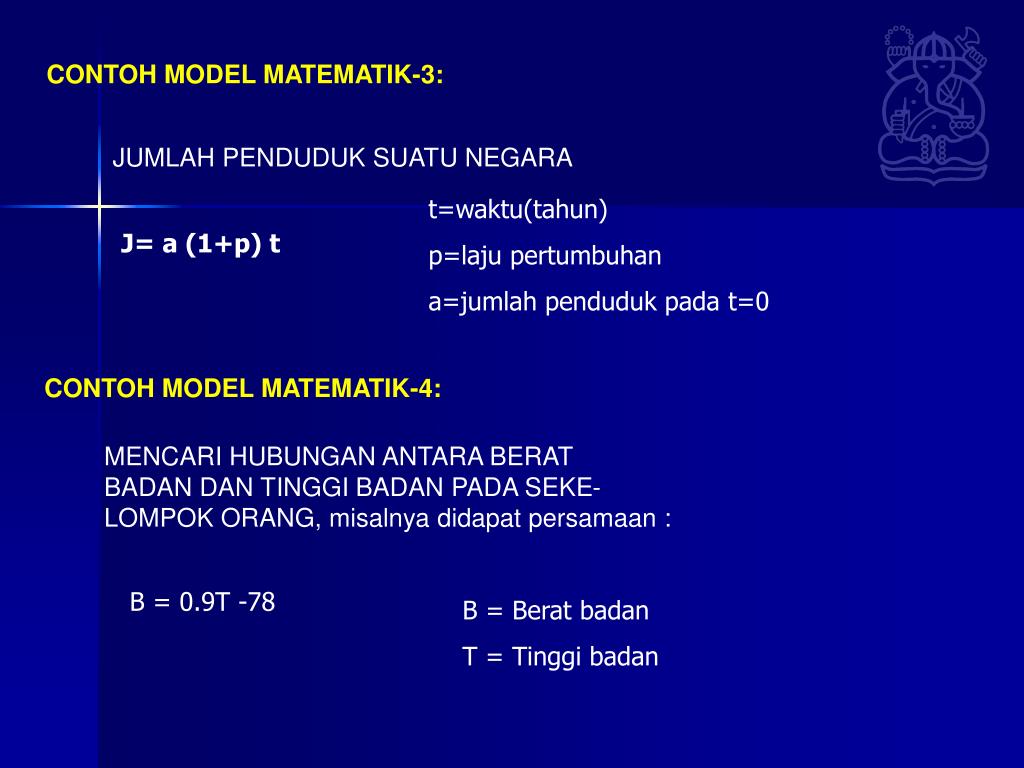

CONTOH MODEL MATEMATIK-3:

JUMLAH PENDUDUK SUATU NEGARA

t=waktu(tahun)

p=laju pertumbuhan

a=jumlah penduduk pada t=0

J= a (1+p) t

CONTOH MODEL MATEMATIK-4:

MENCARI HUBUNGAN ANTARA BERAT

BADAN DAN TINGGI BADAN PADA SEKE-

LOMPOK ORANG, misalnya didapat persamaan :

B = 0.9T -78

B = Berat badan

T = Tinggi badan

slide20

* Berapa berat badan seseorang yang mempunyai tinggi 160 cm?

Menurut Model : B = 0,9 (160) – 78 = 66 kg

* Akan tetapi harus hati-hati :

Seorang dengan tinggi 80 cm, menurut model akan mempunyai berat

B = 0,9 (80) – 78 = -6 kg (?)

SIFAT MODEL MATEMATIK :

  • MERUPAKAN BAHASA YANG EKSAK
  • MEMBERIKAN HASIL KUANTITATIF
  • MEMPUNYAI ATURAN(RUMUS, CARA PENGERJAAN) YANG MEMUNGKINKAN PENURUNAN / PENGEMBANGAN LEBIH JAUH

PEDOMAN KERJA DENGAN MODEL MATEMATIK :

KEGUNAAN MODEL:

  • UNTUK BERFIKIR/ANALISIS
  • UNTUK BERKOMUNIKASI
  • UNTUK MEMPERKIRAKAN/ PREDIKSI
  • UNTUK PENGENDALIAN/KONTROL
  • UNTUK BERLATIH/SIMULASI
  • Amati dan definisikan masalahnya
  • (pembuatan model ikonik akan sangat membantu)
  • 2. Tuliskan persamaan matematik yang mewakili masalah
  • 3. Tarik interpretasi atau kerjakan lebih lanjut persamaan tersebut.
slide21

1. KEGUNAAN MODEL UNTUK BERFIKIR /

MELAKUKAN ANALISIS

Analisis terhadap cara kerja perangkat elektronik dilakukan dengan bantuan diagram rangkaian.

CONTOH-1 :

Model rangkaian diatas membantu para teknisi elektronika untuk:

  • Lebih mudah membayangkan masalah
  • Memindahkan masalah ke atas kertas atau komputer

CONTOH-2 :

PERILAKU GAS BERSUHU TINGGI DALAM SEBUAH TANGKI DITELUSURI

BERDASARKAN HUKUM BOYLE- GASY LUSAC

PV = RT

slide22

2. KEGUNAAN MODEL UNTUK BERKOMUNIKASI

CONTOH-1 : Masalah kependudukan dengan jelas disampaikan melalui grafik

Penjelasan dan kalimat yang serba panjang dapat disederhanakan oleh model

CONTOH-2 : KARAKTERISTIK LENSA DIWAKILI OLEH RUMUS

slide23

3. KEGUNAAN MODEL UNTUK MELAKUKAN PREDIKSI (RAMALAN)

CONTOH-1 : JUMLAH PENDUDUK DI MASA DATANG DIRAMALKAN/ DIPERKIRAKAN SEJAK SEKARANG

CONTOH-2 : MODEL YANG DISUSUN DARI DATA TEMPERATUR, TEKANAN, KELEMBABAN UDARA, KECEPATAN ANGIN, DIGUNAKAN

UNTUK MERAMALKAN CUACA

slide24

4. KEGUNAAN MODEL UNTUK KONTROL/PENGENDALIAN

CONTOH-1 : GEDUNG HARUS DIBANGUN SESUAI DENGAN MODELNYA, YAITU TAMPAK SAMPING, GAMBAR DETIL DSB.

CONTOH-2 : LINTASAN PESAWAT RUANG ANGKASA HARUS SESUAI DENGAN MODELNYA, YAITU PERHITUNGAN KOMPUTER YANG TELAH DISUSUN DENGAN SANGAT TELITI DAN MELIBATKAN BANYAK SEKALI FAKTOR

slide25

5. KEGUNAAN MODEL UNTUK BERLATIH/SIMULASI

CONTOH-1 : CALON ASTRONOT BERLATIH DENGAN MODEL PESAWAT RUANG ANGKASA

CONTOH-2 : LATIHAN PENDARATAN PESAWAT DI MALAM HARI DILAKUKAN DENGAN SEPERANGKAT MODEL

slide26

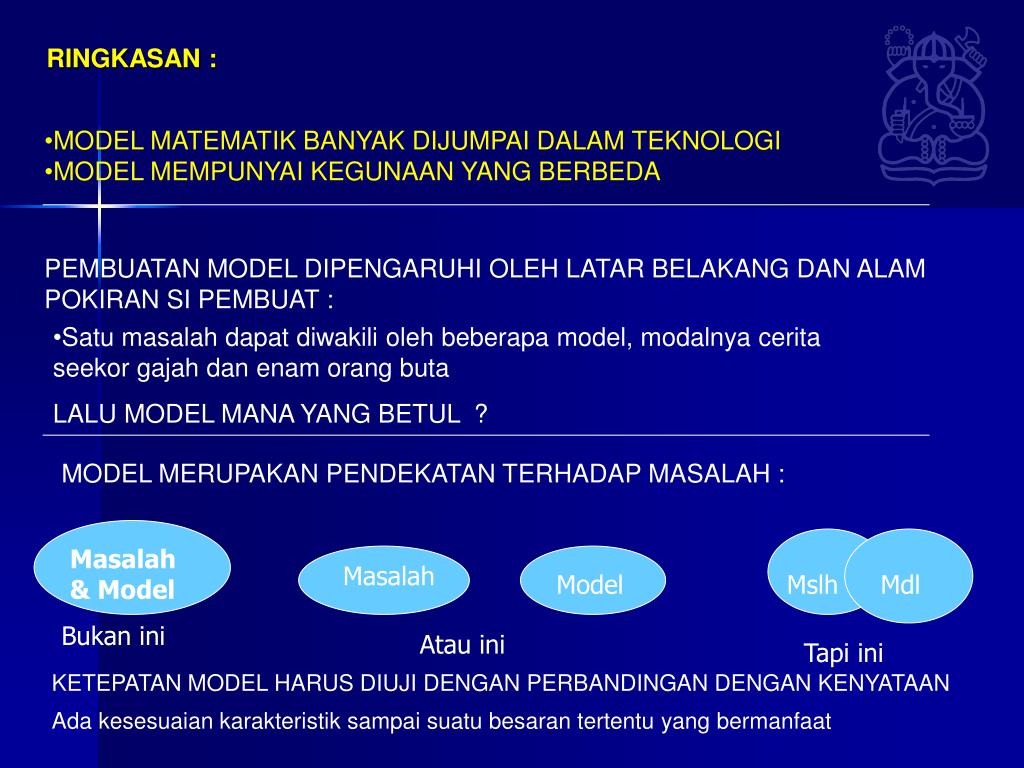

RINGKASAN :

  • MODEL MATEMATIK BANYAK DIJUMPAI DALAM TEKNOLOGI
  • MODEL MEMPUNYAI KEGUNAAN YANG BERBEDA

PEMBUATAN MODEL DIPENGARUHI OLEH LATAR BELAKANG DAN ALAM POKIRAN SI PEMBUAT :

  • Satu masalah dapat diwakili oleh beberapa model, modalnya cerita seekor gajah dan enam orang buta

LALU MODEL MANA YANG BETUL ?

MODEL MERUPAKAN PENDEKATAN TERHADAP MASALAH :

Masalah & Model

Masalah

Model

Mslh

Mdl

Bukan ini

Atau ini

Tapi ini

KETEPATAN MODEL HARUS DIUJI DENGAN PERBANDINGAN DENGAN KENYATAAN

Ada kesesuaian karakteristik sampai suatu besaran tertentu yang bermanfaat

slide27

TAHAP-TAHAP PEMBENTUKAN MODEL :

Masalah/

Kenyataan

1

3

4

2

5

slide28

TAHAP-TAHAP PEMBENTUKAN MODEL :

1. BERDASARKAN OBSERVASI ATAS MASALAH, BENTUK/PILIH SUATU MODEL

  • Pada awal pembentukan model dilakukan penyederhanaan berupa:
    • Linierisasi
    • Variabel tertentu dianggap sangat kecil pengaruhnya

2. MELAKUKAN PENGUJIAN/PENGUKURAN UNTUK MEMBANDINGKAN KENYATAAN DENGAN APA YANG DIGAMBARKAN.DIRAMALKAN OLEH MODEL

3. DARI PERBANDINGAN DAN PENYIMPANAN ANTARA MODEL DAN KENYATAAN DIPUTUSKAN UNTUK MEMILIH TAHAP-4 ATAU TAHAP-5

4. MENGHENTIKAN PENYEMPURNAAN MODEL KARENA TIDAK EKONOMIS LAGI ATAU KARENA KETELITIANNNYA SUDAH MENCUKUPI

5. MENGULANGI PROSES DENGAN ANGGAPAN BAHWA AKAN LEBIH EKONOMIS ATAU MASIH DAPAT DIPEROLEH LEBIH TELITI LAGI

slide29

CONTOH PEMBENTUKAN MODEL : PERILAKU GAS

HUKUM GAY LUSAC

HUKUM VAN DER WAALS

RUMUSAN DENGAN

KOEVISIEN VERBAL

P V = R T

(P + a/V2) (V – b) = R T

UNTUK MEMPEROLEH KETELITIAN YANG SEMAKIN TINGGI ADA “HARGA” YANG HARUS DIBAYAR, YAITU :

  • KEBUTUHAN DATA YANG SEMAKIN BANYAK
  • PEKERJAAN YANG SEMAKIN RUMIT
  • BIAYA YANG SEMAKIN BESAR

IKHTISAR BAB MODEL :

  • PENGERTIAN MODEL (Model = repsesentasi …)
  • JENIS-JENIS MODEL (ikonik; analog; matematik)
  • KEGUNAAN MODEL (ada lima kegunaan)
  • PEMBENTUKAN MODEL (tahap-tahap pembentukan)
sistem
SISTEM
  • Sistem = Jalinan dari berbagai bagian yang saling berinteraksi
  • Sistem ditandai dengan masukan dan keluaran

SISTEM

sistem31
SISTEM

Contoh 1 :

Masukan Sistem Keluaran

Penekanan Pedal Gas

Kecepatan

Mobil

Sistem = Mobil

Contoh 2 :

Suhu Air

Peternakan Ikan

Makanan Ikan

Ikan Untuk Dijual

Ikan muda dari pembibitan

Sistem = Peternakan Ikan
