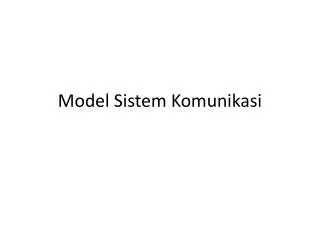

  1. Model SistemKomunikasi

  2. Komunikasi data? • Komponenkomunikasi data? • Tujuankomunikasi data?

  3. Pengertian • Komunikasi Data: • Penggabungan antara dunia komunikasi dan komputer, • Komunikasi umum  antar manusia (baik dengan bantuan alat maupun langsung) • Komunikasi data  antar komputer atau perangkat dijital lainnya (PDA, Printer, HP)

  4. Pengertian • Telekomunikasi : kegiatan yang berhubungan dengan penyaluran informasi dari satu titik ke titik yang lain. • Pengolahan data adalah segala kegiatan yang berhubungan dengan pengolahan data. • Komunikasi dimana informasi yang dikirimkan (source) adalah data • Data adalah semua informasi yang berbentuk digital (bit 0 dan 1). • Transmisi suara (analog) dapat juga dijadikan transmisi data jika informasi suara tersebut diubah (dikodekan) menjadi bentuk digital

  5. Tujuan Komunikasi Data • Memungkinkan pengiriman data dalam jumlah besar efesien, tanpa kesalahan dan ekonomis dari suatu tempat ketempat yang lain; • Memungkinkan penggunaan sistem komputer dan peralatan pendukung dari jarak jauh (remote computer use); • Memungkinkan penggunaan komputer secara terpusat maupun secara tersebar sehingga mendukung manajemen dalam hal kontrol, baik desentralisasi maupun sentralisasi; • Mempermudah kemungkinan pengelolaan dan pengaturan data yang ada dalam berbagai macam sistem komputer;

  6. Tujuan Komunikasi Data • Mengurangi waktu untuk pengolahan data; • Mendapatkan data langsung dari sumbernya (mempertinggi kehandalan) • Mempercepat penyebarluasan informasi.

  7. Komponen Dasar Komunikasi Data • Source (Sumber) : membangkitkan data yang ditransmisikan, contoh : PC dan telepon. • Transmitter (Pengirim): konversi data kedalam sinyal yang ditransmisikan • Transmission System (Sistem Transmisi) : pembawa data • Receiver (Penerima) : mengubah sinyal yang diterima ke dalam bentuk data • Destination (Tujuan) : Menerima data yang dihasilkan oleh receiver.

  8. Agar Komunikasi Data dapat Berlangsung … Pihak 1 Pihak 2 Sistem Komunikasi Modem Modem Sistem Komunikasi Media Transmisi

  9. Model Komunikasi (1) • Tujuandasardarikomunikasiadalahpertukaraninformasi. • Informasidapatdisimbolkandenganmesssage m, misal message “Hallo apaKabar” • Agar dapatdikirimkaninformasiinidirepresentasikandalamsinyal yang berubahsecarawaktu (time-varying signal) disimbolkan g(t)  deretantegangan yang berubahsecarawaktu yang merepresentasikan bit-bit (informasikarakterbitsinyal) • Agar seseuaidengankarakteristik medium transmisisinyal g(t) inidirepresentasikanlagimenjadisinyaltransmisi s(t)misal proses modulasi

  10. Model Komunikasi (2) • Sinyal s(t) diterima di penerima sebagail sinyal r(t) yang dapat saja telah berubah dari sinyal s(t). • Sinyal r(t) dikonversi menjadi sinyal (estimasi dari sinyal g(t)) • Pada akhirnya perangkat output di penerima akan memproduksi informasi , sebagai estimasi informasi m

  11. Model Komunikasi (3) m g(t) s(t) Perangkat Input Transmitter Media Transmisi Perangkat Output Receiver r(t)

  12. Hal-hal yang berhubungandengankomunikasi data • Media transmisi • Kapasitas data • Tipesalurantransmisi • Mode transmisi • Protokol • Check error

  13. Transmisi Analog Dan Digital Sinyal • Sinyal analog = broadband • Sinyal Digital = baseband Media transmisi = guided & unguided SISTEMTRANSMISI • Simplex • Half-duplex • Full-duplex

  14. SIGNAL Signal digunakan untuk mentransmisikan data melalui media penghantar. Signal Analog Signal Digital

  15. Signal Analog • Signal Analog disebut juga signal kontinyu karena bentuknya berupa gelombang yang kontinyu, yang membawa informasi dengan mengubah karakteristik gelombang. • Ciri signal analog : memiliki amplitudo dan frekuensi. Jika dikaitkan dengan suara, amplitudo menentukan keras tidaknya suara, dan frekuensi menentukan pada kenyaringan suara (melengking atau tidak). • Periode (T=1/f): waktu yang diperlukan oleh sebuah gelombang (satu lembah satu puncak). • Contoh : listrik dari PLN, umunya signal yang mengalir pada jaringan telepon.

  16. Signal Digital • Signal Digital disebut juga signal diskret. Signal ini tersusun atas dua keadaan yang dikenal dengan bit yaitu keadaan 0 dan keadaan 1. • Pertukaran signal analog dan digital menggunakan alat bernama Modem(modulator/demodulator). Ini terjadi pada jaringan komputer yang berkomunikasi jarak jauh dengan melibatkan jaringan telepon. • Komputer pertama mengirim signal digital dan kemudian modem mengubahnya menjadi analog. Signal analog inilah yang mengalir pada jaringan telepon. Selanjutnya signal analog diubah oleh modem menjadi digital pada bagian komputer penerima.

  17. Analog vs Digital • Digital • Tahan terhadap noise • Proses regenerasi dilakukan bagi signal yang diterima • Bebas crosstalk • Bentuk sinyal diskrit • Kualitas signal diukur BER (Bit Error rate) • Analog • Rentan terhadap Noise • Signal yang diterima diproses dengan diulang dan diamplifikasi • Mudah terjadi crosstalk • Bentuk sinyal kontinyu • Kualitas signal diukur dengan S/N(Signal to Noise Ratio

  18. Noise

  19. Signal • Amplitudo • Tinggi rendah nya gelombang • Frequency • Banyaknya gelombang dalam satuan waktu • Phase • Posisi awal gelombang

  20. Amplitude

  21. Frequency (I)

  22. Phase

  23. DATA dan SINYAL-1 • Data = entitas yang mengandungarti • Signaling = penyebaransinyalmelalui medium • Transmission = komunikasi data denganpenyebarandanpemrosesansinyal • DATA = Analog dan Digital • Sinyal = Analog dan Digital

  24. DATA dan SINYAL-2 • Data vsSinyal?? Data = nilai/entitas Sinyal = gelombangelektromagnetik/pulsategangan • Data digital  sinyal digital • Data digital  sinyal analog  modem (modulator dan demodulator) • Data Analog  sinyal analog • Data Analog  sinyal digital  codec (coder/decoder)

  25. Transmisi Analog Dan Digital Istilah2 -Bandwidth -carrier -Hertz  bandwidth analog -bps  bandwidth digital -broadband

  26. Dimanakah letak sinyal data dan sinyal transmisi ? Pihak 1 Pihak 2 Sistem Komunikasi Modem Modem Sistem Komunikasi Media Transmisi sinyal data sinyal transmisi

  27. Masalah-masalah dalam komunikasi data • Delay Selisih waktu kirim dan terima Dipengaruhi oleh jenis media transmisi, jenis gelombang dan lalulintas data • Atenuasi Pelemahan sinyal Ditanggulangi dengan penggunaan repeater

  28. Masalah-masalah dalam komunikasi data • Noise ( gangguan ) White Noise : oleh alam dan lingkungan Black Noise : oleh kesengajaan manusia

  29. White Noise • Thermal Noise Sebab Suhu ekstrim Penanggulangan 1. Jauhkan media transmisi dari sumber noise 2. Jacket Kabel

  30. White Noise • Cross Talk Sebab Penempatan kabel-kabel yang saling berdekatan Penanggulangan 1. Beri jarak antar kabel 2. Pergunakan kabel terisolasi

  31. White Noise • Intermodulation Noise Sebab Frekuensi yang berdekatan sehingga menyebabkan bandwidth yang saling tumpang tindih Penanggulangan Pengaturan penggunaan frekuensi

  32. White Noise • Impulse Noise Sebab Medan Listrik mengenai media transmisi Penanggulangan 1. Menjauhkan media transmisi dari medan listrik 2. Menaikkan SNR 3. Memasang Surge Protector 4. Menggunakan Kabel Terisolasi

  33. Media Transmisi • Media Kabel • Media transmisi yang menghubungkan pengirim dan penerima yang secara fisik berupa kabel. • Media Tanpa Kabel • Media transmisi yang tidak menggunakan kabel.

  34. Media Kabel • Kabel pasangan terpilin (twisted pair), biasa disebut kabel telepon. a. UTP (unshielded twisted pair), sangat populer b. STP (shielded twisted pair), kurang populer • Kabel koaksial (coaxial cable): untuk koneksi LAN, TV kabel dan antena TV. Ex: RG-8, RG-9, RG-11, RG-58, RG-59(untuk TV) • Kabel serat optik, membawa signal data dalam bentuk berkas cahaya. Kabel ini biasa digunakan untuk LAN berkecepatan gigabit per detik.

  35. Coaxial Cable

  36. Coaxial Cable

  37. Twisted Pair

  38. Twisted Pair • Kabel pasangan terpilin (twisted pair), biasa digunakan untuk LAN (local Area Network). • Dapat digunakan oleh analog dan digital signal • Twisting ( pilinan) ditujukan untuk mengurangi interference ( gangguan)

  39. Fiber optik

  40. Kabel optik • Kabel serat optik, membawa signal data dalam bentuk berkas cahaya. Kabel ini biasa digunakan untuk LAN berkecepatan gigabit per detik. 300.000 km /detik • Transmisi Optic memiliki 3 komponen:

  41. Kabel Optik

  42. Media Tanpa Kabel • Mikrogelombang (microwave) • Satelit • Gelombang radio • Inframerah

  43. Media Tanpa Kabel

  44. Satelite

  45. Satelite

  46. Wireless LAN
