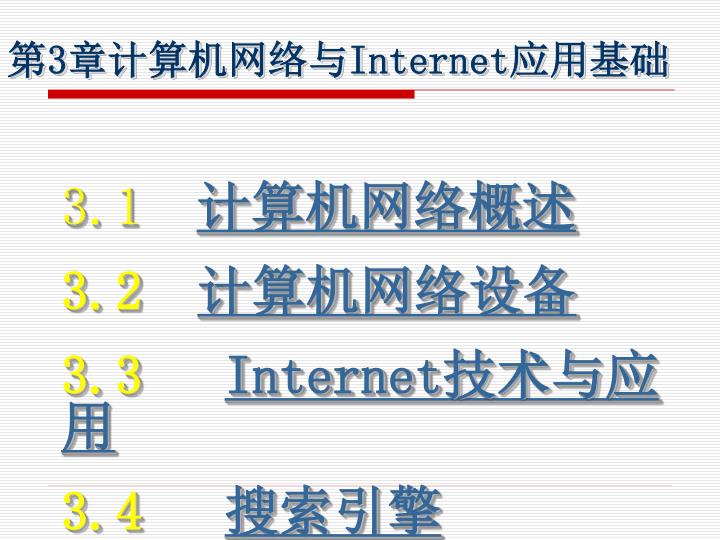

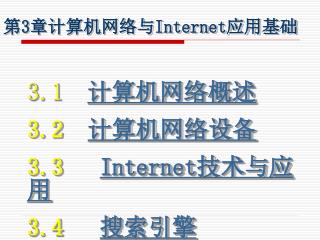

  1. 第3章计算机网络与Internet应用基础 3.1计算机网络概述 3.2 计算机网络设备 3.3 Internet技术与应用 3.4 搜索引擎

  2. 3.1 计算机网络概述 把分布在不同地点且具有独立功能的多台计算机，通过通信设备和通信线路互连起来，并配以功能完善的网络软件，在协议控制下实现网络上资源共享的系统，称为计算机网络系统。

  3. 计算机网络具有三个特点 • 网络中的计算机在功能上是各自独立的：独立是指计算机之间没有主从关系，网络中所有计算机都是平等独立的； • 各计算机之间是互连的：互连是指计算机之间有通信信道相连接； • 需要网络协议的支持：各计算机之间要遵循统一的规定和标准，以实现计算机间的相互通讯。

  4. 2:00 <文件> time 图3-1 人的协议和网络协议之间的对比 吃了吗? TCP连接请求 早都吃了 TCP连接应答 现在几点? Get http://www.tzc.edu.cn/index.htm

  5. 计算机网络的基本功能 1．资源共享 2．数据传输 信息传送（E-mail、文件、图像、程序） 综合服务（新闻、电话、传真、电视、咨询、会议等） 3．均衡负荷与分布处理（后备机、合理分配资源—均衡负担，分布处理—由不同的计算机共同处理大型综合问题）

  6. 计算机网络的发展 • 计算机网络源于计算机与通信技术的结合，计算机网络技术始于20世纪50年代。 • 1951年，美国麻省理工学院林肯实验室开始为美国空军设计称为SAGE的半自动化地面防空系统。由多计算机形成联机计算系统。 • 美国航空公司与IBM公司在20世纪50年代初联合研究、60年代初投入使用的飞机订票系统SABRE-1。系统由一台中央计算机与全美范围内的2000个终端组成。

  7. 计算机网络的发展 计算机网络的发展大致可分为四个阶段： • 60中~70初，网络系统及资源共享APANET • 70~80初，统一网络互联标准 （OSI、局域网、网间互连、光纤、因特网） • 80~90初，网络高速发展和普及 • 90到现在，今天的计算机网络正在向大容量数字光纤网络、高速、高性能发展（信息高速公路）。

  8. 因特网（Internet）的发展 • 因特网（INTERNET，意译为国际互联网） • 起源于美国 • 是世界上最大的计算机网络，是网络中的网络（或者互连的网络） • 所有采用TCP/IP协议的计算机都可加入Internet

  9. 因特网（Internet）的发展 • 1969年初，美国国防部建立阿帕网（ARPA网），此后提出的TCP/IP协议为Internet的发展奠定了基础。 • 1986年，美国建成高速广域网NFSNET，取代ARPA网成为互联网的主干网并向社会开放。

  10. 我国的因特网 • 1987年9月20日，钱天白教授发出我国第一封电子邮件。 • 1990年10月，中国注册登记顶级域名CN。 • 1994年4月，中国正式接入因特网；通过美国Sprint公司连入因特网的64K国际专线开通。 • 据中国互联网信息中心(CNNIC)统计，至2010年12 月，中国网民数量达到4.57亿，宽带网民4.5亿，手机网民3.03亿。

  11. 我国连接Internet的主干网 • （1）教育部主管的中国教育和科研计算机网，简称CERNET。 • （2）科学院网络单位中心主管的中国科技网，简称CASNET • （3）邮电部数据局主管的中国公用计算机互联网，简称CHINANET。 • （4）信息产业部吉通公司主管的金桥网，简称GBNET。 • （5）中国联通公用计算机互联网，简称UniNet。 • （6）中国网通互联网，简称CNCNet。

  12. 图3-2 计算机网络组成逻辑图 计算机网络的组成

  13. 计算机网络的构成 硬件： 计算机、互连设备、传输介质 软件： 网络操作系统、协议、应用软件

  14. 三、计算机网络的分类 网络分布范围 按拓扑结构 按信道带宽 按网络的使用范围 按传输技术 按传输介质

  15. 三、计算机网络的分类 分布范围 计算机网络一般分为局域网、城域网和广域网。 1．局域网（LAN Local Area Network） • 覆盖的地理范围较小（<10km），多为单位、企业、学校等拥有。 • 较高的数据传输率（通常1～20Mbps ） • 较低的误码率（一般10-8～10-11） • 较低的延时 2.城域网(MAN-MetropolisAreaNetwork) 10～100km

  16. 三、计算机网络的分类 分布范围 3．广域网（WAN Wide Area Network）也叫远程网（RCN） 特点：①地理范围分布广，传送距离几十公里到数万公里。②信息传送效率比较低，一般小于0.1Mbps。③传送误码率在10-4到10-6之间。④网络结构不规整，可根据用户的需要随意组网。

  17. 三、计算机网络的分类 拓扑结构 • 计算机网络的拓扑（topology）结构是指一个网络的通信链路和接点的几何排列或物理布局图形。常见的计算机网络拓扑结构由星形、环形、总线形、树形、分布式网络等。广域网络通常采用分布式网络。

  18. 三、计算机网络的分类 星型结构

  19. 图3-8 环型拓扑结构图(单环) 图3-9 环型拓扑结构图(双环) 三、计算机网络的分类 环型结构

  20. 三、计算机网络的分类 总线型结构

  21. 三、计算机网络的分类 － 其他 3．按信道带宽－宽带（>100Mbps）、窄带 数据传输率是衡量网络数据传输速度的重要指标，单位是比特每秒（bps或b/s） 4．按网络的使用范围：公用网、专用网（军队、银行、税务等） 5．按传输技术： 广播网、点-点 6．按传输介质： 有线网（光缆、双绞线、同轴电缆）、无线网络

  22. 3.1.4网络的体系结构（协议） • 通信协议即计算机网络实现互联通信的一些操作约定，包括以对速率、传输代码、代码结构、传输控制步骤、出错控制等。 • OSI/RM模型（七层协议）： ISO提出的“开放系统互联参考模型” ，是最基础的协议，所有的网络应用协议都是在此基础上设计的。

  23. OSI基本参考模型

  24. 网络的体系结构（协议）七层协议 应用层（Application Layer）：提供网络用户服务，如网络管理、事件处理等。 表示层（Presentation Layer）：提供协议数据的表示，完成数据转换、格式化和文本压缩。 会话层（Session Layer）：提供会话的建立、维护和约束功能，完成交互式会话管理。 传输层（Tansport Layer）：提供传送连接的建立、维护和拆除功能，完成系统间可靠的数据传输。 网络层（Network Layer）：控制分组传送系统操作，完成路由选择、网络互连等功能。 数据链路层（Data Link Layer）：提供网络层实体间传送数据的功能 ，监测和校正物理链接的差错 。 物理层（Physical Layer）：提供网络连接的物理特性，完成无结构数据流传输 。

  25. 3.2 计算机网络设备 • 网络的拓朴结构对网络性能是有很大的影响。选择网络拓朴结构要考虑性能、可靠性、成本、扩充灵活性、实现的难易程度及传输媒体的长度等因素。

  26. 3.2.2传输介质 • 双绞线 • 同轴电缆 • 光缆 • 无线传输介质 ：地面微波 ，卫星微波 ，红外传输

  27. 双绞线的制作

  28. 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 直连与交叉双绞线的制作

  29. 集线器(网络设备) 打印机 (带网卡) 电缆/传输介质 非屏蔽双绞线、同轴的、光纤的连接头(RJ11, RJ45)等 网卡(NIC) 3.2.3 局域网的组成 • 局域网通常由网络服务器、工作站、网络接口卡、集线器或交换机、传输介质、网络操作系统及其它智能设备等组成

  30. 图3-22 联网设备的层次关系 3.2.4 网络互联设备

  31. 网络互联设备 • 一、网桥 • 连接两个同类局域网的软件和硬件（一般指具有相同的网络操作系统），能实现两个网络在数据链路层的连接 • 两个网络可以使用不同网卡、传输介质、拓朴结构的网络。 • 二、路由器 • 路由器工作在网络层，它把网关、桥接、交换技术集于一体。 • 主要功能：协议转换；路径选择。 • 三、网关 • 网关是网络层以上的互联设备的总称，通常由软件来实现。 • 网关是用来连接异构网（通常指异种网络操作系统）的软件，而不是指它的物理设备。

  32. 3.2.7 WINDOWS中的资源共享设置

  33. 3.3 Internet技术与应用 • Internet（因特网）是： • 在TCP/IP协议基础上建立的国际互联网； • 是计算机网络的网络，它由多个网络互连而成，实现网络互连的主要设备是路由器。 • 将全世界不同国家、不同地区、不同部门和机构的不同类型的计算机网络互联在一起，形成一个世界范围的信息网络 • Internet中的主要协议是TCP和IP，所以Internet协议也叫TCP/IP协议簇。

  34. TCP/IP协议参考模型

  35. IP地址 网址 ①IP地址是一个32位的二进制数，标准写法为以 8位一组分为四组 网络IP分为A、B、C三类，由网络类别、网络地址、主机地址三部分组成：

  36. IP地址 网址 Internet地址就是入网计算机的一种标识号码。Internet为每个入网用户分配两个标识地址：IP地址和域名地址。如中科院高能物理研究所 IP地址：11001100 00100110 10000000 00000010202. 38. 128. 2含义：11 0011000010011010000000 00000010类（C） 网络号（796288） 主机号（2） 域名： bepca. ihep. ac. cn 主机名 高能所 中科院 中国

  37. URL URL（Uniform RESOURCE locator）统一资源定位器。 组成： 协议＋服务器主机地址＋路径与文件名 如http://www.sina.com/ 在www浏览器中通过URL查找和定位网页，传输文件、实现远程登陆、查看本地文件，甚至发送电子邮件等。

  38. IP地址 网址 域名是以字符形式表示的网络地址：bepca. ihep. ac. cn 主机名 高能所 中科院 中国 计算机主机名．三级子域．二级子域．一级子域（区域名）其中，除一级子域为规定域名，其它域名可以随意选取，一般二级域名表示机构、领域。

  39. IP地址 顶级域名

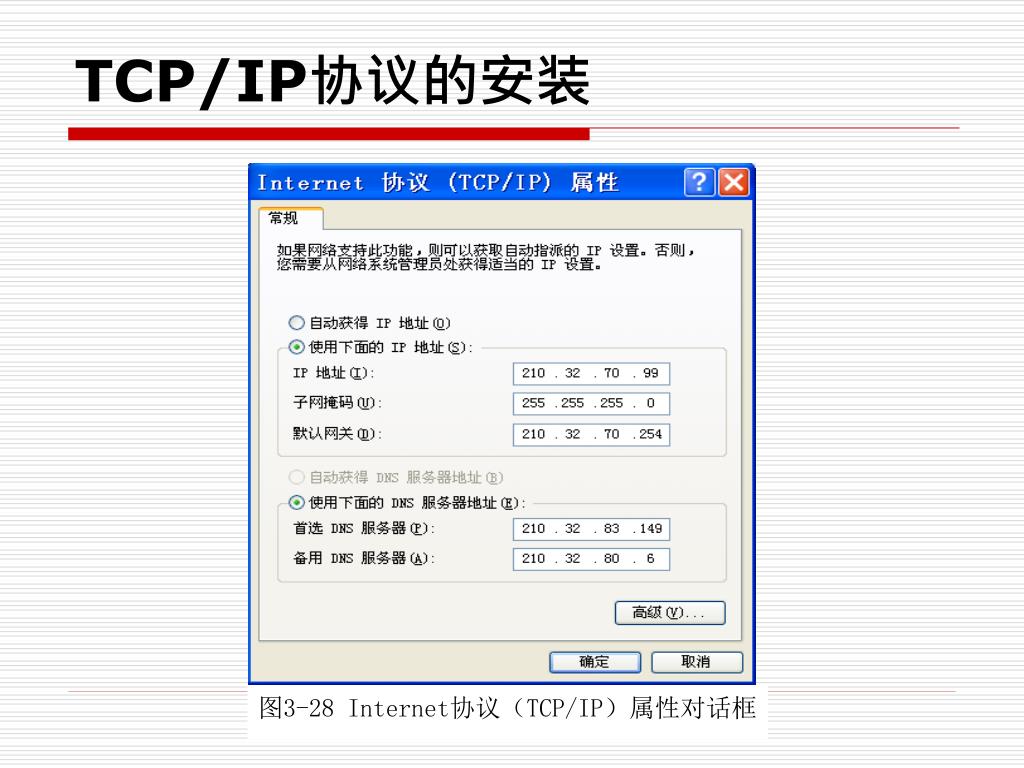

  40. 图3-28 Internet协议（TCP/IP）属性对话框 TCP/IP协议的安装

  41. IPv6地址与下一代互联网 • IPv6的地址是128位编码，能产生2的128次方个IP地址，几乎可以不受限制地提供地址。有人比喻，世界上的每一粒沙子都会有一个IP地址。 • 它的IP地址表示采用将128位划分为8个16位，每个部分分别用十六进制表示。 • 每个 16 位的值用十六进制值表示，各值之间用冒号分隔，例： 67E6:8CA4:FFFF:FFFF:0:1180:960A:FFFF

  42. 3.3.2Internet接入 接入方式 ①专线LAN（局域网） 　　光缆（＋双绞线），10M～100M ②拨号接入（PSTN 公用电话交换网） 　　借助电话线和调制解调器，最高速率56Kb ③ 宽带ADSL 　　非对称式，上行速率16～1M，下行速率1M～8M，有效的传输距离在3～5公里，需配置ADSL适配器 ④Cable Modem 将电脑接入有线电视网络，速率可以达到10MBit/S以上 ⑤无线上网（WLAN） 网络：CDMA、GPRS、CDPD。 服务：INTERNET、移动定位、电子商务、移动多媒体

  43. 3.3.3 IE浏览器的使用 • 万维网浏览器是一个客户端程序。用于浏览和下载WWW的文档、建立自己的主页、网上信息收发等。 • 常用的万维网浏览器有Microsoft公司的IE、Netscape公司的Netscape Navigator、挪威Opera公司的Opera以及Sun公司的HotJava等。 • MSN、TENCENT（腾讯）

  44. 菜单栏 工具栏 地址栏 浏览界面 图3-35 IE界面 浏览器 窗口和工具

  45. 浏览器 收藏夹和信息保存 地址栏：用于输入登陆的网址。 收藏夹：保存常用的网页链接。 图片：右击图片对象－图片另存为） 网页： “文件”－另存为 。

  46. 浏览器 主页和Internet选项 设置主页：在internet选项对话框中设置、直接拖到 设置Internet选项

  47. 3.3.4　电子邮件收发 • 电子邮件是Internet网上应用最广泛的一种服务，它可通过Internet进行快速、简便、高效、廉价的传递文字、图片、声音或程序文件。 • 可向服务商申请专用电子信箱或网上申请免费信箱。 www.tom.comwww.yahoo.com www.126.com www.msn.com www.sina.comwww.163.com www.21cn.com www.263.com

  48. 电子邮件相关概念 • 1、电子邮件服务器 • 2、POP3 • 3、SMTP • 4、电子邮件地址

  49. 电子邮件的收发过程

  50. 格式和编辑 电子邮件内容可用文字编辑软件（如Word、WPS）编写后引入电子邮件编辑窗口（“文件”→“发送”→），或直接在电子邮件编辑窗口（如Outlook 或提供电子信箱功能的网站）编辑。完成的电子邮件应含收件地址和发出者（地址）。 • 格式： username @ hostname 用户帐号服务器域名
