  1. Obsah prezentácie – 3. časť • Schumannove rezonancie (SchR) • blesky, sprajty, ELF-tranzienty • Globálny atmosférický prúdový obvod • Distribúcia búrkovej aktivity • Atmosférické výboje - blesky • Schumannove rezonancie • Meranie Schumannových rezonancií • Transient Luminous Events – TLE • Červené sprajty – red sprites • ELVES • Blue jets, blue starters • Sprajty – možné vysvetlenie • Sprajty na AGO FMFI UK • ELF-tranzienty • Časovo-frekvenčná analýza a misfity

  2. Schumannove rezonancie Globálny atmosférický prúdový obvod +++++++ - - - - - - - • Zemský povrch má záporný náboj. • Vertikálne elektrické pole za jasného počasia (fair weather) má hodnotu ~E = 100V/m. • Napätie od povrchu Zeme po vrchné časti atmosféry (50 km), • kde postupne začína ionosféra, je 150-600 kV, charakteristická hodnota 400 kV • „Neutrálna“ atmosféra nie je neutrálna. V dôsledku kozmického žiarenia je slabo vodivá. • Rezistivita stĺpca vzduchu je 1,3 x 10^17 Ω/m^2 (vysoké geografické šírky) • Celkový elektrický odpor vzdušných más pre plochu Zeme 510 x 10^12 m^2 je 200 Ω • Hustota prúdu je 1- 3 pA/m^2 • Celkový globálny prúd „do Zeme“ je 750 – 2000 A, výkon 400 kV x 1 800 A = 720 MW • Priemerný transfer náboja je + 90 C/km^2/rok, čo znamená, že globálny elektrický prúd • a potenciálový rozdiel by zmizol asi za 40 minút, lebo záporný náboj Zeme by sa • neutralizoval. Globálny elektrický prúd do Zeme však existuje kontinuálne. • Globálny elektrický obvod udržujú „v chode“ búrky = „batéria“ elektrického obvodu • 1000-2000 búrkových ohnísk je kontinuálne, 6000 bleskov/min = 100 bleskov/s • Blesky vytvárajú elektrický prúd kontinuálne 1000-2000 A a dopĺňajú záporný náboj na povrch • Zeme • Atmosféra nie je len tepelný stroj ale aj elektrický

  3. Schumannove rezonancie Distribúcia búrkovej aktivity senzor OTD (Optical Transient Detector), vypustený 3.4.1995 v rámci satelitu MicroLab-1, misia ukončená 23.3.2000, #740 km výška, inklinácia 70°, plocha v danom čase 1300x1300 km, # priestorové rozlíšenie optických eventov 10 km, #časové rozlíšenie 2ms Daná oblasť je pozorovaná len niekoľko minút počas preletu, teda nie je vhodný pre lokálne sledovanie počasia. Vhodný pre globálny stav búrkovej činnosti a jej vývoj. Lightning Imaging Sensor (LIS) – monitoruje intra-cloud, cloud-to-cloud a CG v tropických oblastiach, vypustený 28.11.1997 v Japonsku, 600x600 km plocha, inklinácia satelitu TRMM (Tropical Rainfall Measuring Mission) observatory je 35°

  4. Schumannove rezonancie Distribúcia búrkovej aktivity

  5. Schumannove rezonancie Atmosférické výboje - blesky • V troposfére (0-20 km) sa počas búrky vyskytujú dve triedy atmosférických výbojov: • CG(cloud-to-ground), prenos náboja medzi oblakom a Zemou, • kanály sa rozvetvujú ako korene stromu, tzv. zostupné blesky (descending spark), • temer vertikálne a šikmé kanály. • Ich podtriedu tvoria vzostupné blesky, ktorých kanály sa rozvetvujú ako konáre stromu (ascending spark), • ich najčastejší výskyt sa viaže na technologické vysoké budovy • (televízna veža Ostankino v Moskve, 90% úderov sú vzostupné blesky, zásahy 25-30 x rok). • IC (intra-cloud a inter-clouds, cloud-to-cloud),prenos náboja v/medzi oblakmi, • kanály sú temer vodorovné. Blesk môže mať časť IC a potom skončí ako CG. • Pomer medzi počtom CG a IC v tom istom konvektívnom búrkovom útvare • sa môže v čase meniť. • Pomer pravdepodobne odráža vývoj búrkového útvaru a sú indície, že • # može slúžiť ako indikátor a prekurzor pre extrémne meteorologické situácie • # ak rastie počet IC bleskov v kratšom časovom intervale, môžu nastať • silné krupobitia, silný vietor a intenzívne zrážky. • (Williams et al., Atmos. Res.,51, 1999, Lang et al., Am. Meteorol. Soc., 2004). • Monitorovanie a lokalizácia bleskov sa môže použiť na sledovanie • # rýchlosti postupu konvektívneho útvaru (cell-tracking with lightning) • # korelácie medzi intenzitou a typom výbojov a stavom počasia v búrkovej lokalite

  6. Schumannove rezonancie Atmosférické výboje - blesky

  7. Schumannove rezonancie Atmosférické výboje - blesky • Monitorovanie CG a IC: • v sieťach senzorov (antén) na povrchu Zeme • v pásmach (VLF/LF/MF, VHF) • snímajú vyžiarené elektromagnetické polia • (príchod pulzu) • # monitorujú CG a IC, sú schopné rozpoznať CG a IC, • # lokalizovať ich polohu (smer) a čas príchodu (TOA) • # vedia určiť charakteristiky blesku • (polarita CG, špičkové prúdy v „return stroke-u“, multiplicitu,...). • U.S. National Lightning Detection Network(NLDN, od 1984, dnes viac ako 130 • senzorov Vaisala IMPACT na území USA, monitoruje len CG), • LINET v Európe (od mája 2006, Univerzita v Mníchove, 90 senzorov v 17 štátoch • monitoruje CG a IC, IC odlíši od CG, keď IC vznikne viac ako ~120 km od senzoru), • SHMÚ využíva systém SAFIR – Système de Surveillance et d´Alerte Foudre par • Interferometrie Radioeléctrique (SR, Maďarsko). • Len asi 2% energie z blesku sa vyžiari v EM-vlnách, väčšia časť sa spotrebuje na ohrev, excitáciu akustických vĺn, straty v podloží a pod.

  8. Schumannove rezonancie Atmosférické výboje - blesky Rozloženie voľného objemového náboja v búrkovom mraku sa najčastejšie modeluje # dipólovou distribúciou náboja, spodná časť je nabitá záporným nabojom, vrchná kladným, # začiatočné štádium blesku je „leader“ (líder) – pripraví plazmatický vodivý kanál, postupuje skokovite, stredná rýchlosť 150 000 m/s, # hlavné štádium je „return stroke“ (spätný úder), keď líder dosiahne výšku niekoľko metrov nad zemou, nastane prieraz medzi zemou a koncom lídra, # spätný úder je proces vybitia kanála lídra, začne ním postupovať prúdová vlna rýchlosťou (0,5-0,7)c, špičkovú hodnotu pri zemi dosiahne za 3-4s, 5-300 kA # táto postupnosť sa môže viackrát opakovať (multiplicita, ~3) v jednom záblesku (flash), veľmi často v tom istom kanáli, po prvom lídri postupuje „dart leader“ rýchlosťou 10^7 m/s, časový odstup medzi RS 20-100 ms, trvanie jedného záblesku je 0,2 s, niekedy 1-1,5 s • štandardný - bežný blesk • „negative CG“ (-CG) • odvádza záporný náboj • zo spodnej časti oblaku do zeme • 90% zo všetkých CG • ich simultánne pôsobenie • vytvára podstatnú časť • „schumannovského“ pozadia • menej častý, obvykle (podstatne) silnejší • „positive CG“ (+CG), má len jednu zložku • znižuje kladný náboj v hornej časti oblaku • 10% zo všetkých CG • (v literatúre sú rozdiely v určení pomeru • +CG/-CG) • súvisia s nimi TLE (sprites, elves) • súvisí s nimi aj väčšina ELF-tranzientov Priebeh prúdu v spätnom údere pri zemi

  9. Schumannove rezonancie Schumannove rezonancie Významným prostriedkom pre monitorovanie búrkovej aktivity sú Schumannoverezonancie (SchR) # sú to elektromagnetické vlastné rezonančné kmity temer sférickej dutiny Zem-ionosféra (60 km hrúbka) v oblasti ELF s píkmi od 5-100 Hz, budené globálnou búrkovou aktivitou (celkove 100-150 výbojov za sekundu) # integrovaný efekt všetkých nekoherentných náhodných atmosférických výbojov v celoplanetárnom rozsahu kontinuálne vytvára „schumannovské“ pozadie, po FFT spracovaní časových záznamov dostaneme v spektre prvých 3-5 píkov približne na hodnotách 7.8-14.1-20.3-26-32.5 Hz (denná, sezónna, ročná variácia) # zvlášť silné individuálne bleskové výboje sa v časovom zázname prejavujú ako impulzy s vyššou amplitúdou (3-10 x oproti pozadiu), označujú sa ako SchR tranzienty (Q-bursty, ELF-eventy, ELF-tranzienty) # v princípe ELF-tranzienty môžu slúžiť na približnú lokalizáciu bleskových zdrojov len z meraní na jednej stanici, ak meriame 3 zložky vertikálnu elektrickú zložku(na AGO sa meria) dve horizontálne magnetické zložky(na AGO sa zatiaľ nemerajú) # výhoda tejto metódy je možnosť detekcie tranzientov v globálnom rozsahu (nie iba lokálne, ako v sieťach na povrchu Zeme s obmedzeným dosahom, alebo satelitmi v obmedzenom čase pri prelete nad búrkovou oblasťou)

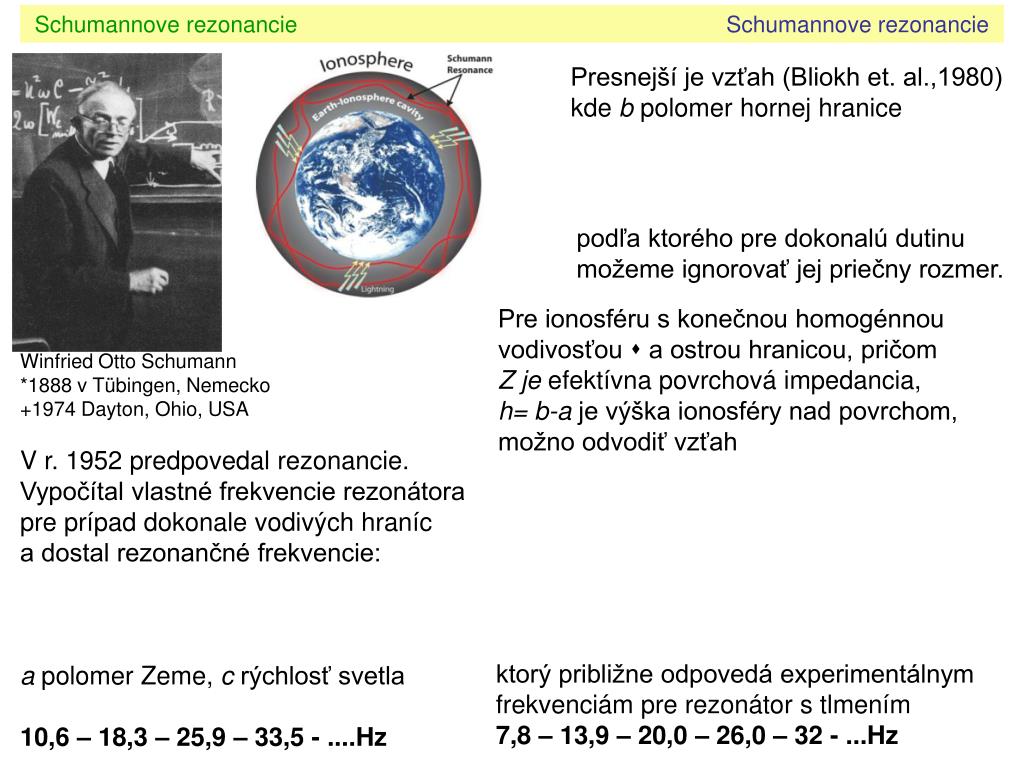

  10. Schumannove rezonancie Schumannove rezonancie Presnejší je vzťah (Bliokh et. al.,1980) kde b polomer hornej hranice podľa ktorého pre dokonalú dutinu možeme ignorovať jej priečny rozmer. Pre ionosféru s konečnou homogénnou vodivosťou  a ostrou hranicou, pričom Z je efektívna povrchová impedancia, h= b-a je výška ionosféry nad povrchom, možno odvodiť vzťah Winfried Otto Schumann *1888 v Tübingen, Nemecko +1974 Dayton, Ohio, USA V r. 1952 predpovedal rezonancie. Vypočítal vlastné frekvencie rezonátora pre prípad dokonale vodivých hraníc a dostal rezonančné frekvencie: a polomer Zeme, c rýchlosť svetla 10,6 – 18,3 – 25,9 – 33,5 - ....Hz ktorý približne odpovedá experimentálnym frekvenciám pre rezonátor s tlmením 7,8 – 13,9 – 20,0 – 26,0 – 32 - ...Hz

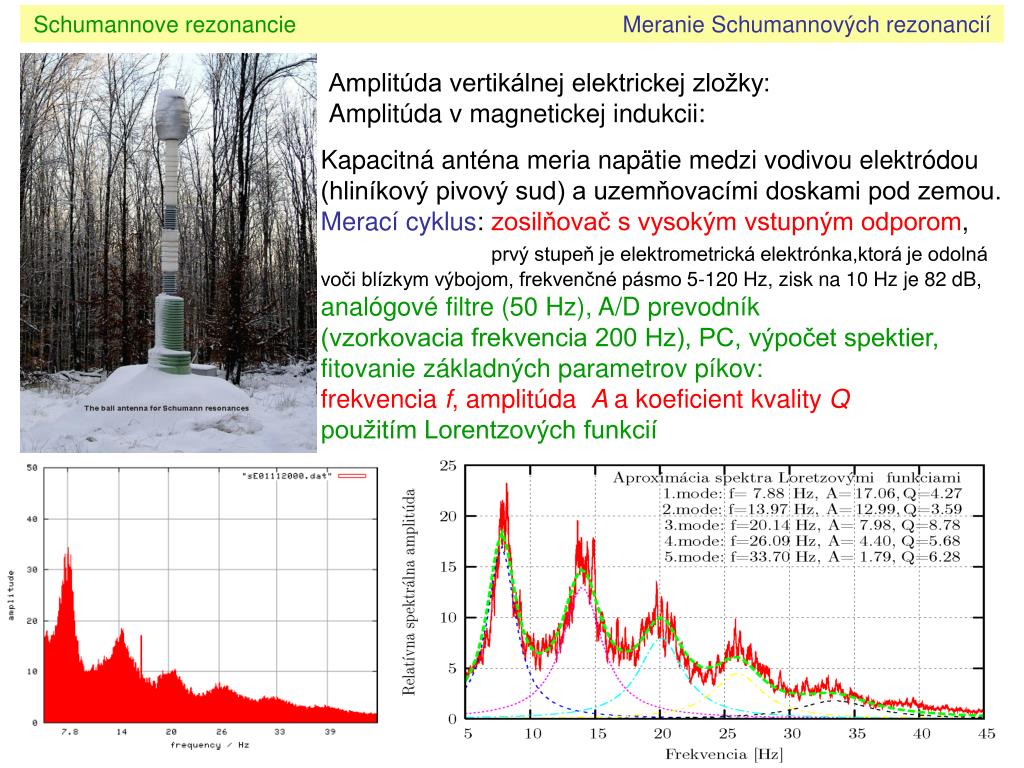

  11. Schumannove rezonancie Meranie Schumannových rezonancií Amplitúda vertikálnej elektrickej zložky: Amplitúda v magnetickej indukcii: Kapacitná anténa meria napätie medzi vodivou elektródou (hliníkový pivový sud) a uzemňovacími doskami pod zemou. Merací cyklus: zosilňovač s vysokým vstupným odporom, prvý stupeň je elektrometrická elektrónka,ktorá je odolná voči blízkym výbojom, frekvenčné pásmo 5-120 Hz, zisk na 10 Hz je 82 dB, analógové filtre (50 Hz), A/D prevodník (vzorkovacia frekvencia 200 Hz), PC, výpočet spektier, fitovanie základných parametrov píkov: frekvencia f, amplitúda A a koeficient kvality Q použitím Lorentzových funkcií

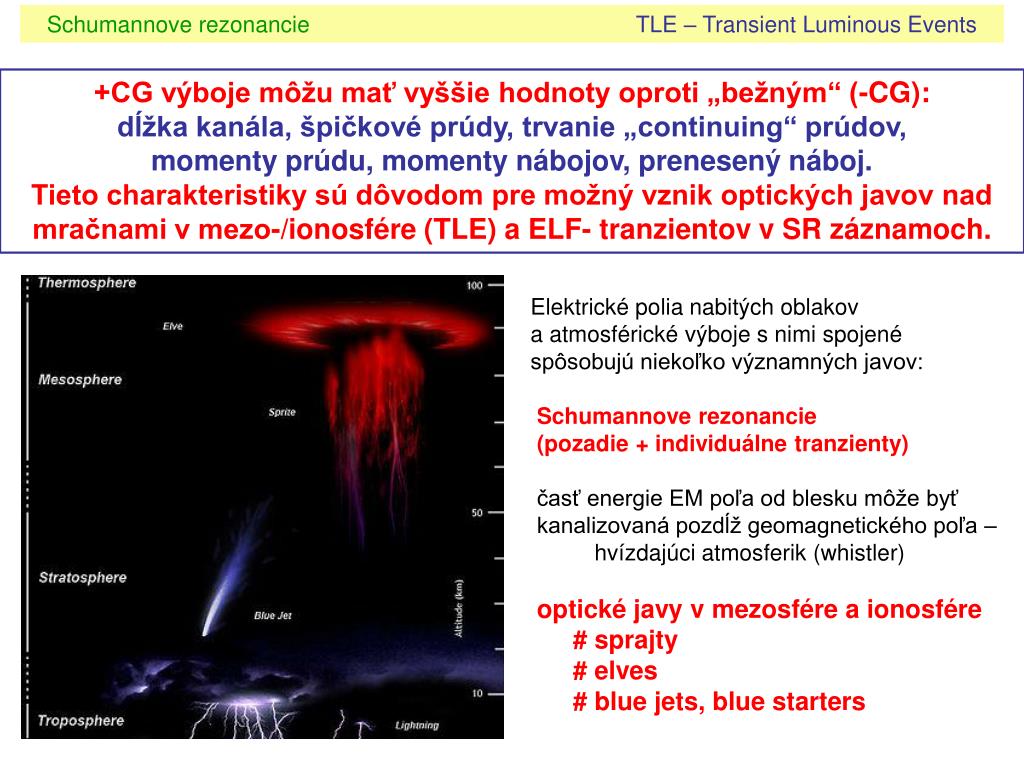

  12. Schumannove rezonancie TLE – Transient Luminous Events +CG výboje môžu mať vyššie hodnoty oproti „bežným“ (-CG): dĺžka kanála, špičkovéprúdy, trvanie „continuing“ prúdov, momenty prúdu, momenty nábojov, prenesený náboj. Tieto charakteristiky sú dôvodom pre možný vznik optických javov nad mračnami v mezo-/ionosfére (TLE) a ELF- tranzientov v SR záznamoch. Elektrické polia nabitých oblakov a atmosférické výboje s nimi spojené spôsobujú niekoľko významných javov: Schumannove rezonancie (pozadie + individuálne tranzienty) časť energie EM poľa od blesku môže byť kanalizovaná pozdĺž geomagnetického poľa – hvízdajúci atmosferik (whistler) optické javy v mezosfére a ionosfére # sprajty # elves # blue jets, blue starters

  13. Schumannove rezonancie Červené sprajty – red sprites Sprite pozorovaný 15. júla 1995 v Yucca Ridge Field St., (YRFS), Colorado v tvare „mrkvy“počas Sprites ´95 Campaign Sprite pozorovaný 15. júla 1995 v tvare „stĺpcov“, pozoruhodná je jemná štruktúra • Schématické znázornenie najčastejších • morfologických tvarových konfigurácii: • v tvare plume-ov (v tvare „mrkvy“) • stĺpce rôznej dĺžky, „spritelets“ • v tvare medúzy (jelly-fish) • Rôznosť tvarov neumožňuje stanoviť • „typický“ tvar sprajtu. Možným kandidátom • je tvar „medúzy“ – hlava + tendrily (úponky) Sprite pozorovaný 16. júla 1995 v tvare medúzy, opäť na stanovišti YRFS počas pozorovacej kampane Sprites ´95.

  14. Schumannove rezonancie Červené sprajty – red sprites • minimálna výška: 50 km, tendrily <40 km • maximálna výška: ~ 90-100 km • šírka: 25-50 km, stĺpce ~ 2 km • trvanie: 5-300 ms (viditeľné voľným okom) • asociácia s bleskom: +CG • priemerná hodnota prúdu v spätnom • údere (return stroke): 63 kA • časový odstup po rodičovskom blesku: • 1.5 – 4 ms • sprajt nemusí byť nutne nad rodičovským • +CG bleskom, posun môže byť 20km • frekvencia výskytu: 1:30 –1:20 +CG • sprajty sa viažu na veľké mezoškálové • konvektívne systémy (MCS) • s rozmermi 100 - 500 km, • plocha 2000 – 5000 - 20 000 km^2 • farba: v hornej časti červená (excitácia ) • tendrily s klesajúcou výškou majú farbu od • červenej - k purpurovej – až modrej • (excitácia ) 25-50 km <2 km +++++ -------- +CG +CG +CG 6. 7.1989 pri testovaní „low-light level TV“ kamery na lietadle (určená na iné ciele) bol prvýkrát nasnímaný sprajt nad búrkovými mračnami vzdialenými 250 km v oblasti Lake Superior. Trvanie: 16,7 ms. Názov „sprite“ navrhol D. Sentman, University of Alaska, Fairbanks

  15. Schumannove rezonancie ELVES ELVES- Emission of Light and VLF perturbations due to Electro-magnetic Pulse Sources ~100-300 km horizontálny rozsah (z pohľadu zo Zeme) • oblasť výskytu: 75 – 105 km • šírka v horizontálnom smere: • 100 – 300 km • trvanie: <1 ms vo fáze • najväčšieho jasu • asociácia s bleskom: • obzvlášť silný spätný úder • (return stroke), obvykle +CG, ~150 kA • expanzia disku v laterálnom smere • prebieha rýchlosťou (3,1±0.8)c • (je to rýchlosť priesečníku v tvare • kružnice, ktorú tvorí rovina v 75 km • a guľová vlnoplocha pulzu, ktorá sa • šíri c Veľmi rýchla expanzia disku v laterálnom smere Pulz dosiahne spodnú ionosféru ~350 s Elektromagnetický pulz od blesku Intenzívny (+)CG výboj – av. 148 kA Najpravdepodobnejšou príčinou elve-u je zohrievanie voľných elektrónov v spodnej ionosfére v dôsledku EMP (elektromagnetický pulz) od blesku a následné excitovanie molekúl. Rýchla expanzia disku nasvedčuje, že EM pulz vyžiarený výbojom je zdrojom optického javu. Doteraz nebol sledovaný ten istý elve z dvoch miest.

  16. Schumannove rezonancie Red sprites a ELVES Ukážky vľavo hore: ELVE vpravo hore: sprajt typu „mrkva“ s jemnou štruktúrou „streamerov“ nasmerovaných nahor vľavo dole: prvý sprajt vo farbe, hlavná časť červená (exitácia ) spodné „tendrily“ modré (exitácia ) vpravo dole: typ „medúza“, „jellyfish“

  17. Schumannove rezonancie Red sprites a ELVES Ukážky: vľavo hore: stĺpcový sprajt-ohňostroj vľavo v strede a vpravo dole: „mrkva“ v strede v kruhu: tancujúci sprajt. Niektoré klastre červených sprajtov sa javia, že tancujú pozdĺž oblasti nad oblakmi, pohyb ~50 km za ~17-33 ms (rýchlosť ~1.5x10^6m/s). Nie je jasné, či to je prejav aktivity v oblasti červených sprajtov, alebo sa sprajty skutočne pohybujú. Všeobecne sa akceptuje prvý scenár. ELVES

  18. Schumannove rezonancie Blue jets, blue starters • objavujú sa priamo nad mračnom • tmavo-modrá farba • trvanie ~ 250 ms, dlhšie ako sprajty • kónický tvar, uhol 15° • útvar rastie nahor rýchlosťou • 75-220 km/s • blue jets dosahujú výšku 40-50 km • blue starters dosahujú výšku 25 km • BS sú jasnejšie ako BJ • BJ sú kvázi-vertikálne a nie sú • v smere geomagnetického poľa • na rozdiel od červených sprajtov • a ELVES-ov nebola dokázaná • žiadna väzba s konkrétnym bleskom • farba asi súvisí s emisiou • BS boli pozorované v oblasti, • kde padal ľadovec (> 4 cm) 5 km 2 km blue jet blue starter

  19. Schumannove rezonancie Sprajty – možné vysvetlenie Fyzikálne vysvetlenie TLE nie je vôbec jasné. Jeden zo scenárov je scenár QE-polí Scenár kvázi-elektrostatických polí (QE) Elektrické pole silné, nahrieva prítomné elektróny, generujú sa ionizačné náboje a vytvárajú sa podmienky pre optickú emisiu (red sprite) Elektrické pole slabé v dôsledku odtienenia E E Tieniaci záporný polarizačný náboj • Nad oblakom sa vytvorí pred • atmosférickým výbojom • záporný priestorový polarizačný • náboj, ktorý odtieni pole • od nábojov (+) • v hornej časti nabitého mračna Stav pre výbojom +CG Stav po výboji +CG • +CG výboj veľmi rýchlo neutralizuje (odvedie) (+) náboj z hornej časti oblaku, • priestorový polarizačný náboj má dlhšiu časovú škálu rozpadu a ostáva. • Výsledkom je náhle vytvorenie silného elektrického poľa vo výškach nad oblakom, • ktoré urýchľuje prítomné voľné elektróny, nastáva ionizácia a excitácia a sveteľný • jav – červený sprajt.

  20. TLE-transient luminous events - pozorovanie V USA prebiehali a prebiehajú pozorovacie kampane (Sprites´94, 95, 96) nad rozsiahlymi konvektívnymi systémami v oblasti rovín v strednej časti USA. Neskôr boli sprajty pozorované aj v iných častiach sveta – Austrália, Japonsko, Európa a aj stredná Európa Možnosti sledovania sekvencie: +CG – sprajt – ELF-tranzient (kauzálne spojené): Lokálne pozorovania sprajtov,často nesystematické (sporadické) a len v noci: # kamerové systémy orientované na oblasti búrok, vyžadujú sledovať meteorologickú situáciu (GGRI HAS Sopron) # celooblohové kamerové systémy, nie je ich potrebné orientovať (AGO FMFI UK) # „vidia“ do vzdialenosti 300 – 500 km Lokálne/globálne pozorovania +CG, kontinuálne z pozorovacích sietí na Zemi (LINET), pokrývajú územia štátov, kontinentov, WWLDN (World Wide Lightning Location Network) sieť pokrýva „celý“ svet Globálne prejavy +CG ako ELF-tranzienty, na geofyzikálnych observatóriach s anténami pre meranie vert. el. zložky (a 2 horiz. magn. zložiek) Existuje principiálna možnosť priradiť sprajtu ELF-tranzient

  21. Schumannove rezonancie Sprajty na Astronomickom a geofyzikálnom observatóriu (AGO) FMFI UK Automatickýcelo-oblohový TV systém a UFOCapture detekčný softvér pre vyhodnotenie pozorovaní v reálnom čase bol naAGO inštalovaný 1.4. 2007. • Parametre of TV systému: • Fish-eye Canon 2.4/15mm objektív • 2” Mullard image zosilňovač • Meopta 1.9/16mm šošovky • Watec 120N kamera • rozlíšenie 720x540 (15 arcmin/px) • zorné pole 170°x140° • systém pracuje automaticky • hlavný cieľ: detekciapohyblivých • objektov (meteoritov, bolidov), • primárne nie je určený • na sledovanie sprajtov

  22. Schumannove rezonancie Sprajty na Astronomickom a geofyzikálnom observatóriu (AGO) FMFI UK Spolupráca s pracovníkmi GGRI HAS Sopron Observatórium Nagycenk, 92 km od Modry-Piesok. Merajú aj magnetickú zložku W E N Sprajty na AGO 23.8.2007 23:28, 23:31 Vznikli severo-vychodným smerom, nad Poľskom v oblasti Krakova. ELF – tranzienty: AGO, NCK vert. el. zl. Ez NCK magn. zl. Hns, Hew Distribúcia bleskov 23. augusta 2007 Existuje principiálna možnosť priradiť sprajtu ELF- tranzient

  23. Schumannove rezonancie ELF-tranzienty na AGO • Prvý tranzient vo vertikálnej elektrickej zložky SR bol nájdený v zázname zo 11.7.2004 o 4:30 • individuálny tranzient obvykle excituje v dutine Zem-ionosféra aj vyššie módy SchR • v zázname tranzientu sa najskôr prejaví primárna vlna v tvare bipolárneho spiku • za touto časťou prichádza sekundárna vlna (nižšia amplitúda ovplyvnená disperziou) • s časovým odstupom 0.15-0.16 s (čas potrebný na obeh okolo Zeme (40 000 km) • rýchlosťou ~0.8c) • súčasne postupuje aj tzv. antipodálna vlna • časový sled týchto vĺn závisí od vzdialenosti SOD (source-observer distance)

  24. Schumannove rezonancie ELF-tranzienty na AGO Time 1 – príchod primárnej vlny Time 2 – príchod antipodálnej vlny Time 3 – príchod sekundárnej vlny

  25. Schumannove rezonancie ELF-tranzienty na AGO Náhodne vybrané dvojsekundové úseky simultánneho časového záznamu obsahujúceho tranzientné javy z troch stredoeurópskych observatórií (AGO, BEL, NCK). Záznam z observatória Belsk (BEL, asi 20 km SZ od Varšavy, Poľsko; 51,837° N , 20,792° E) je v čiarkovanej modrej farbe, Nagycenk (NCK, pri meste Sopron, Maďarsko; 47,633° N , 16,717° E) je v červenej farbe, Modra (AGO, západné Slovensko; 48,373° N , 17,274° E) je v čiernej farbe. Časové záznamy z AGO a BEL sú z dôvodu názornosti porovnania úmyselne posunuté vertikálnym smerom (v prípade AGO o 6 jednotiek nahor a BEL o 3 jednotky nadol.

  26. Schumannove rezonancie ELF-tranzienty na AGO Poyntingov vektor • záznamy dvoch pulzov s odstupom 0.15 s • oba pulzy majú podobný tvar • neskorší pulz nemôže byť sekundárna vlna, • nemá žiadne znaky tlmenia a disperzie • sú to dve primárne vlny od dvoch výbojov • s odstupom 0.15 s • A. Ondrášková, József Bór,S. Ševčík, P.Kostecký, L. Rosenberg:Peculiar transient events in the Schumann resonance band and their possible explanation. • J. of Atmospheric and Solar-Terrestrial Physics, 70, 6, 937-946, 2008.

  27. Schumannove rezonancie ELF-tranzienty na AGO „Klasické“ ukážkové tranzienty B27

  28. Schumannove rezonancie ELF-tranzienty na AGO „Pekuliárne“ – podivné tranzienty B28

  29. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza Softvér na časovo-frekvenčnú analýzu je voľne dostupný na „www.nuquake.eu“ Autori: RNDr. M. Kristeková, PhD. Doc. J. Kristek, PhD. Prof. RNDr. P. Moczo, DrSc. KAFZM FMFI UK, GFÚ SAV C29

  30. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza 14oLin_ω6_5_100 14oLog_ω6_5_100 14rLin_ω6_5_100 14rLog_ω6_5_100 C30

  31. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza C31

  32. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza 32oLin_ω6_5_100 32oLog_ω6_5_100 32rLin_ω6_5_100 32rLog_ω6_5_100 C32

  33. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza C33

  34. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza 33oLin_ω6_5_100 33oLog_ω6_5_100 33rLin_ω6_5_100 33rLog_ω6_5_100 C34

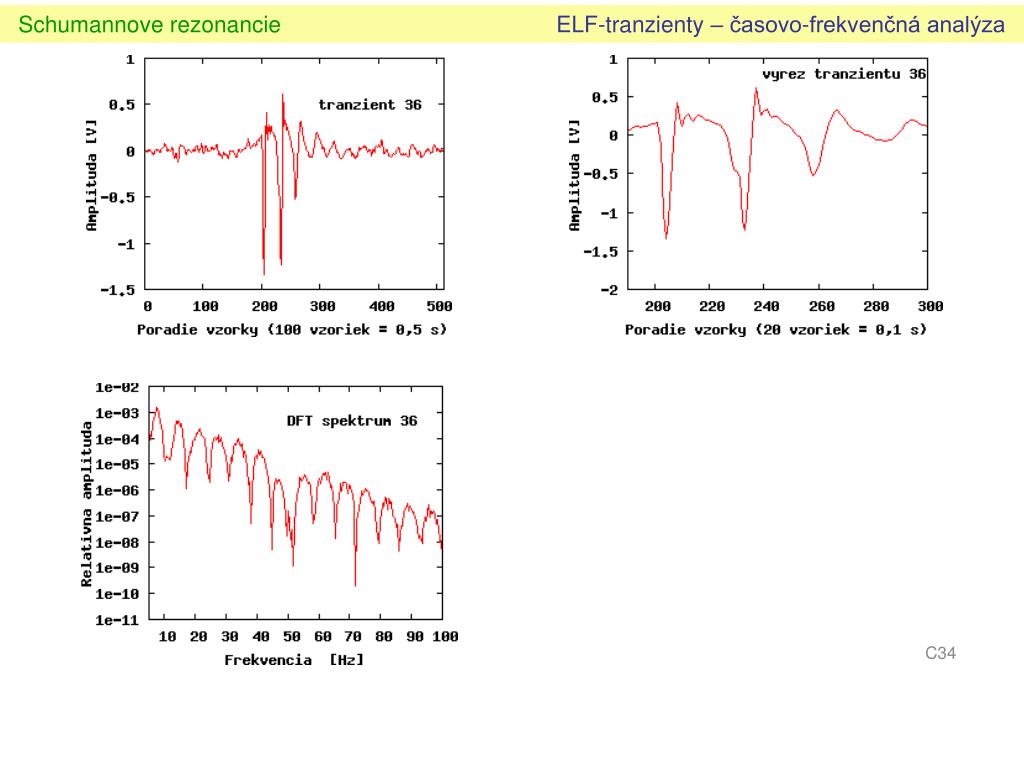

  35. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza C34

  36. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza 36oLin_ω6_5_100 36oLog_ω6_5_100 36rLin_ω6_5_100 36rLog_ω6_5_100 C36

  37. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza 32oLin_w6_5_100 32oLin_w10_5_100 D37 32oLin_w14_5_100 32oLin_w20_5_100 Analýza tranzientu s rôznym rádom Morletovho waveletu

  38. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčné misfity G38 Časovo-frekvenčné misfity pre tranzient nameraný na dvoch miestach

  39. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčné misfity H39 Časovo-frekvenčné misfity pre dva tranzienty. Podobnosť tranzientov je výrazná.

  40. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčné misfity H40

  41. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčné misfity H41

  42. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza – metóda MPD

  43. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza – metóda MPD

  44. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza – metóda MPD

  45. Schumannove rezonancie ELF-tranzienty – časovo-frekvenčná analýza – metóda MPD a CWT Úsek bol spracovany pomocou CWT a potom MPD. „Atóm“ 50 Hz bol odstránený a zo zvyšných atómov bol zrekonštruovaný signál a aplikovaná CWT. 50 Hz zložka bola tak odstránená.

  46. Ďakujem za pozornosť
