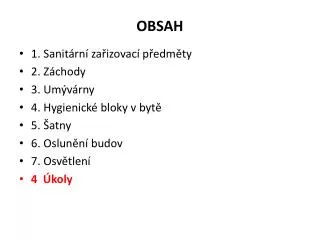

  1. OBSAH • 1. Sanitární zařizovací předměty • 2. Záchody • 3. Umývárny • 4. Hygienické bloky v bytě • 5. Šatny • 6. Oslunění budov • 7. Osvětlení • 4 Úkoly

  2. LITERATURA • ČSN 73 4108 Šatny, umývárny a záchody (9.1994); Změna: Z1 (2.1999) • ČSN 73 4301 Obytné budovy (6.2004); Změna: Z1 (7.2005); Změna: Z2 (9.2009) • ČSN 73 5305 Administrativní budovy a prostory (4.2005) • ČSN 73 6058 Hromadné garáže. Základní ustanovení (6.1988); Změna: a (10.1988); Změna: b (8.1989); Změna: Z3 (2.2001) • Neufert, Navrhování staveb • 268/2009 Sb. VYHLÁŠKA ze dne 12. srpna 2009 o technických požadavcích na stavby • 361/2007 Sb. NAŘÍZENÍ VLÁDY ze dne 12. prosince 2007, kterým se stanoví podmínky ochrany zdraví při práci; Změna: 68/2010 Sb. • 398/2009 Sb. VYHLÁŠKA ze dne 5. listopadu 2009 o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb • 410/2005 Sb. VYHLÁŠKA ze dne 4. října 2005 o hygienických požadavcích na prostory a provoz zařízení a provozoven pro výchovu a vzdělávání dětí a mladistvých; Změna: 343/2009 Sb. • 49/1993 Sb. VYHLÁŠKA ministerstva zdravotnictví České republiky ze dne 21. prosince 1992 o technických a věcných požadavcích na vybavení zdravotnických zařízení; Změna: 51/1995 Sb., 225/1997 Sb., 184/1998 Sb., 219/2006 Sb., 558/2006 Sb.

  3. 1. SANITÁRNÍ ZAŘIZOVACÍ PŘEDMĚTY • Definice zařizovacích předmětů: účelné příslušenství obytných i provozních budov, které slouží k úkonům za použití vody • Dělení ZP dle umístění a funkce: - záchody ( WC, pisoáry, bidety) - umývárny (umývadla, vany, sprchové kouty) - příprava jídel (dřezy) - údržba (výlevky) • Příklady ZP a orientační rozměry

  4. WC KLASICKÉ 400 x 550 mm

  5. WC ZÁVĚSNÉ 400 x 550 mm

  6. MONTÁŽNÍ SADA PRO ZÁVĚSNÉ WC

  7. WC KOMBINOVANÉ 400 x 650 mmWC KOMBI

  8. PISOÁR 360 x 330 mm

  9. PISOÁR 430 x 320 mm

  10. BIDET STOJATÝ 400 x 550 mm

  11. BIDET ZÁVĚSNÝ 400 x 550 mm

  12. UMÝVADLO 600 x 500 mm

  13. UMÝVÁTKO 400 x 310 mm

  14. VANA 1250 x 700 mm - 1700 x 800 mm

  15. SPRCHOVÉKOUTY 800 x 800mm a 900 x 900 mm

  16. DŘEZY 600 x 600 mm, 600 x 850 mm

  17. VÝLEVKA 500 x 400 mm, bez roštu

  18. OPTIMÁLNÍ ROZMĚRY ZAŘIZOVACÍCH PŘEDMĚTŮ NÁZEV rozměr: šířka x délka (x výška) mm _______________________________________________________________ • WC 400 x 650 mm • UMYVADLO 600 x 500 mm • UMÝVÁTKO 400 x 300 mm • BIDET 400 x 650 mm • VANA VELKÁ 750 x 1700 mm (výška 470 mm) • VANA MALÁ 750 x 1250 mm (výška 600 mm) • PISOÁR 400 x 400 mm • SPRCHA 900 x 900 mm • PRAČKA 600 x 600 mm • DOPŇKY : otopné těleso (žebřík), zrcadlo, koupelnový nábytek, nádoba na špinavé prádlo, pračka • VÝLEVKA 500 x 500 mm

  19. 2. ZÁCHODY • Dělíme na: - neveřejnézáchody - situované v obytné budově nebo rodinném domě, přístupné omezenému počtu lidí - veřejné záchody - přístupné veřejnosti, kapacitou omezenému počtu lidí (kultura, sport, úřady, zdravotní zařízení, vzdělávací zařízení,..)

  20. OBYTNÉ BUDOVY (ČSN 73 4301) • Rozměry záchodu - určuje typ WC a otvírání dveří (ale také typ provozu, zdravotní stav uživatele): • a) závěsný typ WC - otevírání dveří ven 900x 1100mm - otevírání dveří dovnitř 900x 1500mm • b) kombinovaný nebo spec. typ WC- dl. 640-680 mm - otevírání dveří ven 900x 1200 mm - otevírání dveří dovnitř 900x 1550 mm • Vždy se jedná o světlé rozměry místnosti

  21. MIN. PŮDORYSNÉ ROZMĚRY • Vzdálenost mezi okrajem záchodové mísy a dovnitř otevíraným křídlem dveří v kterékoliv poloze min. 300mm • Vzdálenost mezi předním okrajem záchodové mísy a protilehlou stěnou nebo otopným tělesem min. 500mm C)Vzdálenost mezi stěnou a osou záchodové mísy , stěnou a osou umývadla min. 450mm D) Při bočním umístění dveří na WC zvětšujeme délku místnosti o min. 100 mm E) Průchod mezi vanou nebo umývadlem a stěnou nebo otopným tělesem min. 650 mm

  22. MIN. SVĚTLÉ ROZMĚRY ZÁCHODU

  23. MIN. PRŮCHODY WC, KOUPELNA

  24. Min průchozí ulička kolem vany - min. 650 mm, u van délky 1600- 1800 mm optimálně 1050 mm

  25. ZÁCHODOVÁ KABINA PRO TĚLESNĚ POSTIŽENÉ

  26. ODSTUPY HYGIENICKÝCH ZAŘÍZENÍ

  27. MIN. ERGONOMICKÉ NÁROKY

  28. VEŘEJNÉ ZÁCHODY(ČSN 73 4108, změna1) • Dělíme na: -WC pro ženy - WC pro muže -WC společné – pro děti předškolního věku, na pracovištích do 5 pracovníků (mimo potravinářské provozy) -WC pro zaměstnance, WC pro veřejnost a WC pro potřeby tělesně postižených (veřejné objekty) • Stanovení počtu hygienických zařízení pro různé provozy (speciální požadavky na počty a rozměry kabin- vícevrstvé oděvy) • Umístění : - na každém podlaží (mimo 5 pracovníků, mimo tělesně postižené 1 kabina na 4 podlaží ) - vzdálenost od pracovního místa max. : - občanské budovy 50m - ostatní budovy 75m - pracoviště na volné ploše 120m

  29. STANOVENÍ POČTU HYGIENICKÝCH ZAŘÍZENÍPRO ZAMĚSTNANCE- KANCELÁŘSKÉ PRACOVIŠTĚ

  30. STANOVENÍ POČTU HYGIENICKÝCH ZAŘÍZENÍPRO JEDNACÍ A SHROMAŽĎOVACÍ PROSTORYA) Každá skupina WC musí být vybavena umývárnou 1 UMYVADLO na 1- 4WC (optimálně 1UMYVADLO - 2WC)B) Pro 50 žen min. 1 kabina pro osobní hygienu, na každých 300 žen hygienická kabinaC) Pro veřejnost na každém patře 1 integrovaná kabina pro ženy a pro osoby s omezenou schopností pohybu, 1 integrovaná kabina pro mužeD) K hygienickému zařízení se doporučuje připojit úklidovou komoru s výlevkou, police případně zdvojená šatní skříňka pro uklízečku

  31. ÚKOL Č. 1 – V HODINĚ (15 minut) • Stanovit druh a počet hygienických zařízení, pro zaměstnance administrativní firmy a pro veřejnost pro jednotlivá podlaží a celkem • 1 NP: 1 muž, 3 ženy • 2 NP: 27 mužů, 187 žen, zasedací místnost pro 30 žen a 70 mužů • 3 NP: 43 mužů, 301 žen • Hodnocení: prvních 5 studentů se správným výsledkem získává + 1 bod do celkového hodnocení

  32. ŘEŠENÍ ÚKOLU Č.1 (TABULKA Č.3) • 1NP - 1WC společný – 1 WC, 1 kabina pisoár, 1 umývadlo, - 1 úklidová komora – 1 výlevka ________________________________________________________________ • 2NP - MUŽI - 2 WC, 2 pisoáry(do 50 mužů- 2WC, 2 pisoáry), 1 umyvadlo - ŽENY - 8 WC ( do 80 žen 4 umyvadla, 187-80=107:30= 3+1, 4+4 WC), 4 umyvadla, 1 kabina pro osobní hygienu - 1 úklidová místnost – 1 výlevka 2NP zasedací místnost - MUŽI - 1WC, 1 pisoár, 1 umyvadlo - ŽENY - 2 WC, 1 umyvadlo Návštěvy - 1 integrovaná kabina MUŽI, 1 integrovaná kabina ŽENY + kabina pro osoby s omezenou možností pohybu ______________________________________________________________ • 3NP - MUŽI - 2 WC, 2 pisoáry, 1 umyvadlo - ŽENY - 12 WC (301-80=221:30= 7+1 WC), 6 umyvadel, 1 hygienická kabina - 1 úklidová místnost – 1 výlevka Návštěvy - 1 integrovaná kabina MUŽI, 1 integrovaná kabina ŽENY

  33. ÚKOL Č. 2 - DÚ • Zhotovit z tvrdého papíru šablony WC, vany, umývadla, bidetu, pračky, pisoáru – viz optimální rozměry zařizovacích předmětů 1:20 • Zakreslit umístění sociálních zařízení v půdoryse místnosti na papír A3 • 1. V bytě, domě, kde bydlíte v půdorysu koupelny a WC v měřítku 1:20 – zakreslit pomocí šablon skutečný stav zařizovacích předmětů, červeně vyznačit odchylky oproti normě • V následujících bodech 2.,3.,4. jsou zadány orientační světlé rozměry místností, které je možno upravit, dle sestavy zařizovacích předmětů. Umístění předmětů, odstupy mezi nimi a průchody mezi nimi budou okótovány. Volte min. rozměry odstupů • 2. V místnosti cca 1,7 x 2,4 m (v bodě 2.3.4.jedná se o světlé rozměry místnosti, které je možno upravit, umístění předmětů, odstupy mezi nimi a průchody budou okótovány ) umístit vanu, umyvadlo, WC • 3. V místnosti cca 1,45 x 2,2 m umístit WC, pisoár, umyvadlo • 4. V místnosti cca 2,4 x 2,6 m umístit vanu, sprchový kout, 2 umyvadla, bidet WC • 5. Navrhnout min. rozměry místnosti koupelny, kde bude vana, 2 umyvadla, WC, bidet, pračka • Hodnocení : správného splnění bodů 1.- 5. včetně variantního řešení alespoň 3 bodů, zisk 5 bodů do celkového hodnocení

  34. MIN. VZDÁLENOST MEZI STĚNOU A KABINAMI

  35. MIN. VZDÁLENOST MEZI KABINAMI

  36. PISOÁRY

  37. MIN. VZDÁLENOSTI MEZI PISOÁRY A KABINAMI

  38. ZÁCHODOVÁ PŘEDSÍŇ • Zřizuje se před místností se záchody a pisoáry • Oddělené záchody pro ženy a muže nesmí mít společnou předsíň • Předsíň musí být samostatně větraná • Vybavuje se umývadly, zřízením na sušení rukou, zrcadly, odpadkovým košem • Rozměry předsíně stanovujeme dle počtu záchodů 1 umyvadlo na 1-4 WC, optimálně 1 umyvadlo na 2 WC • Min. rozměry záchodové předsíně 900 x 1200 mm

  39. 3. UMÝVÁRNY • Dělení na umýváren: A. umývárny pro částečnou očistu B. umývárny pro celkovou tělesnou očistu • Umisťují se vedle šaten (kromě kulturních zařízení) se kterými jsou spojeny dveřmi • Navrhují se oddělené pro ženy a muže, v předškolních zařízeních pro děti jsou společné • Pro tělesně postižené se navrhují samostatné kabiny • Velikost a uspořádání umývárny je dána počtem osob a rozsahem očisty • Ad A) Vybavení umývárny pro částečnou očistu: - umývadla - umývací žlaby • Ad B) Vybavení umývárny pro celkovou očistu: - sprchy (kabinové, bez předsíňky, s předsíňkou, hromadné) - sprchové mísy - vany (výjimečně) - vaničky na mytí nohou - umývadla

  40. A) MIN. VZDÁLENOSTI UMÝVADEL

  41. B) MIN. VZDÁLENOSTI KABINOVÝCH SPRCH

  42. B) MIN. VZDÁLENOST MEZI UMYVADLY A KABINAMI

  43. B) HROMADNÉ SPRCHY

  44. ÚKOL Č. 3 - DÚ • 1. Dispoziční návrh hygienického zařízení pro 2NP administrativní budovy (viz úkol č.1) měřítko 1:20 : - vytvoření hygienického uzlu pro zaměstnance WC muži, WC ženy, úklidová místnost - návrh hygienické kabiny pro osoby s omezenou možností pohybu • 2. Dispoziční návrh hygienického zařízení pro 3NP administrativní budovy (viz úkol č.1) měřítko 1:20 - vytvoření hygienického uzlu pro zaměstnance WC muži, WC ženy, hygienická kabina ženy, úklidová místnost • Hodnocení: při správném splnění úkolu 2 body

  45. 4. HYGIENICKÉ BLOKY V BYTĚ • Každý byt - 1 záchodová mísa (WC) a 1 koupelna • Záchod nesmí být přímo přístupný : - z obytných místností - z prostoru pro vaření - z prostoru pro stolování - z prostoru pro uskladnění potravin • V bytě: - 1-2 obyt. místnosti = může být1 hygienický prostor Společně WC, umývadlo, vana nebo sprcha - 3-4 obyt. místnosti musí být WC samostatně v záchodě =2 hygienické prostory. Samostatně WC a umývadlo, samostatně vana umývadlo, pračka, sušička - 5 a více obyt. místností musí být 2WC = 2 hygienické prostory • Sdružování hygienických kabin do bloků = význam dispoziční a ekonomický, (napojení na stupačky v patrech nad sebou) • Prefabrikovaná sanitární jádra • Doplňkové vybavení :vytápěcí tělesa, držák na ručníky a osušky, madla u vany, držáky na toaletní papír a případně i mýdlo,poháry na čištění zubů, misky na mýdla či různé odkládací plochy, pračka, sušička, skříňka na špinavé prádlo, bojler

  46. SDRUŽOVÁNÍ HYGIENICKÝCH KABIN DO BLOKŮ

  47. ROZMĚRY VAN A SPRCHOVÝCH KOUTŮ • Zásadní je i rozhodování, zda do koupelny umístíme spotřebiče jako bojler na ohřev vody, pračku či sušičku • Do menší koupelny umístíme sedací vanu - délka 1040 mm,nebo krátkou vanu koupací -délka 1250 nebo 1500 mm • Do větších prostor se nám pak vejdou vany o délkách 1700 a 1870 mm. Vhodná je i vana se sedací plochou, ta pak musí být prodloužena o 30 cm sedací plochy na délku • Vany jsou standardně široké 700 až 800cm. Při délce 1600 až 1800mm je umisťujeme tak, aby  vedle vany byla průchozí ulička široká alespoň 1050 mm, minimálně však 550 mm a více • Sprchové kouty mívají standardně čtvercový půdorys, výjimkou však dnes nejsou ani jiné tvary. Šířka sprchové vaničky bývá standardně alespoň 800 mm. • Dveře do WC a koupelny opt. 700mm – otevírat ven

  48. Rohová vana v malé koupelně naprosto zablokuje prostor. Vana délky 160 cm v malé koupelně umožní zachování samostatného WC nebo komunikačního prostoru v koupelně. Řešení s velkým sprchovým koutem 110/90 uvolní dispozici, zaručí komfort a umožní dobré designové řešení.
