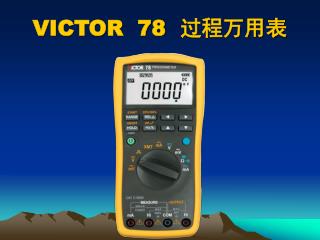

  1. VICTOR 78 过程万用表

  2. VICTOR 78过程万用表概要说明 基本特点： 将数字多用表与过程信号源合二为一的现场过程维护工具 测量功能： 交直流电压、交直流电流、欧姆、频率、短路蜂鸣测试、二极 管测试、相对值测量， 测量显示4000字，基本精度为0.2%，测量速率3次／秒 可选择手动式或自动量程，测量值显示保持 输出功能： 直流电压、直流电流、频率、模拟变送器、内部提供15V回路 电源 输出设定位4位，基本精度为0.2%

  3. 输出直流电流时，可同时显示mA和%值；25%和100%的手动步进、自动步进及自动斜坡的电流输出功能输出直流电流时，可同时显示mA和%值；25%和100%的手动步进、自动步进及自动斜坡的电流输出功能 大屏LCD双显示，带白色LED背光 采用面板校准技术，无需打开机壳便可进行校准 可用碱性电池供或Ni-Hi电池供电, AC充电器充电，电池仓门可方便更换电池和保险丝，在使用中可实时显示电池电量状况以及在线充电 简便的人机操作，并具有自动背光关闭和自动电源关闭功能，适合现场使用

  4. 一 般 特 性 • 工作温度及湿度 0 to 50ºC, ≤80%RH 无凝露 40 to 50ºC, ≤70%RH • 储存温度及湿度 -25 to 60ºC, ≤90%RH无凝露 • 显示及背光 段式LCD双显示 白色LED背光 • 电源 4 x 1.5V AAA碱性电池供电 自动关机操作：可设定自动关机时间0～60分钟 • 尺寸及重量 205 × 95 × 42（mm） ，约500g

  5. 附件 表笔，保险丝,说明书 选件 4 x 1.5V AAA Ni-Hi电池 专用可直接对仪表内Ni-Hi电池充电的AC 充电器 符合安全标准 IEC 61010-1, 2000 Overvoltage category II （Max. input voltage:AC/DC600V） Pollution degree 2

  6. 测量基本技术指标（适用于校准后一年内、23℃±5℃、0～70%RH、精度=±（%读数+LSD）测量基本技术指标（适用于校准后一年内、23℃±5℃、0～70%RH、精度=±（%读数+LSD） 下一页见表

  7. 其 他 特 性： • 基本测量功能：DCmV、DCV、ACV、DCA、ACA、OMH 其他测量功能：FREQ、通断测试，二极管 　可选择手动或自动换量程，测量值显示保持，相对值测量 • 测量速率：3次 / 秒 • DCV测量 　 共模抑制：50Hz / 60Hz > 100分贝 　 串模抑制：50Hz / 60Hz > 45分贝 • ACV测量 　 共模抑制：50Hz / 60Hz > 60分贝 　 温度系数：0.1 *（指定精度）% / ℃ （温度范围<18℃ 或 >28℃） • V、Ω、Hz输入端子间和地间施加最大电压：600VDC / AC mA输入端有保险丝保护：500mA / 250V快熔

  8. 输出基本技术指标（适用于校准后一年内、23℃±5℃、0～70%RH、精度=±（%设定值+LSD）输出基本技术指标（适用于校准后一年内、23℃±5℃、0～70%RH、精度=±（%设定值+LSD）

  9. 其他特性： • 基本输出功能：DCmV、DCV、DCmA、XMT、FREQ DCmA输出：可同时显示mA和%值25%和100%的手动步进输出自动步进输出5S / 步 自动斜坡输出周期60S • 温度系数：0.1 *（指定精度）/ ℃ （温度范围<18℃ 或 >28℃） • 输出端子间与地间施加最大电压：30VDC • 输出端有保险丝保护：100mA / 250V快熔
