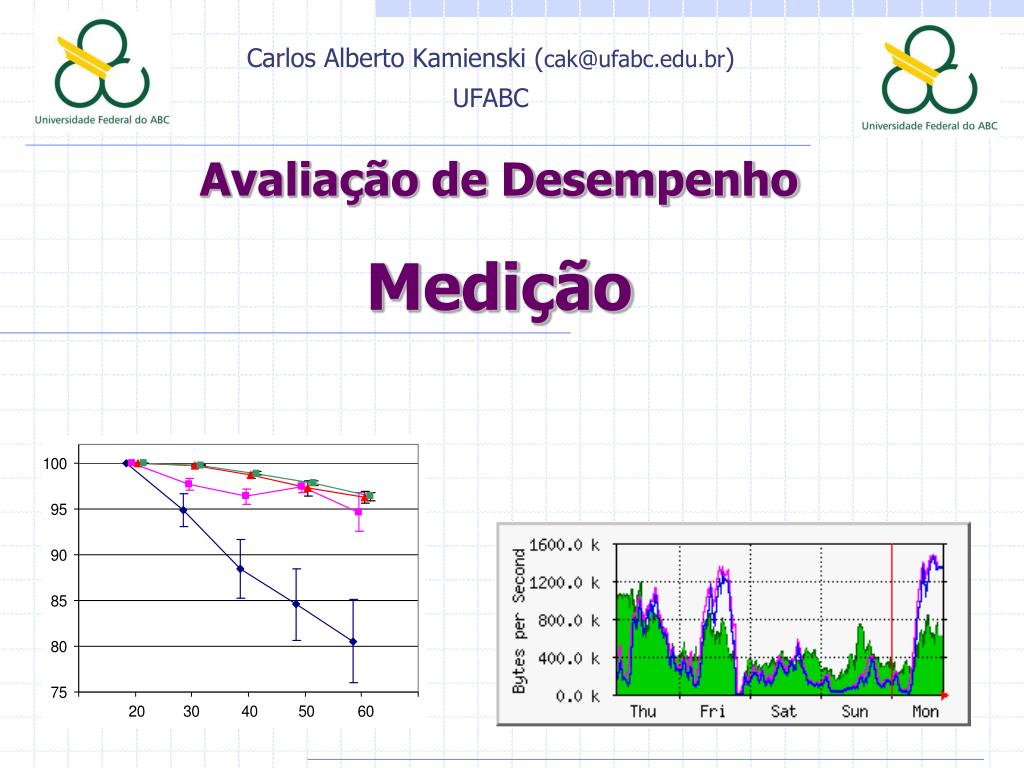

  1. Avaliação de Desempenho Medição Carlos Alberto Kamienski (cak@ufabc.edu.br) UFABC

  2. Roteiro

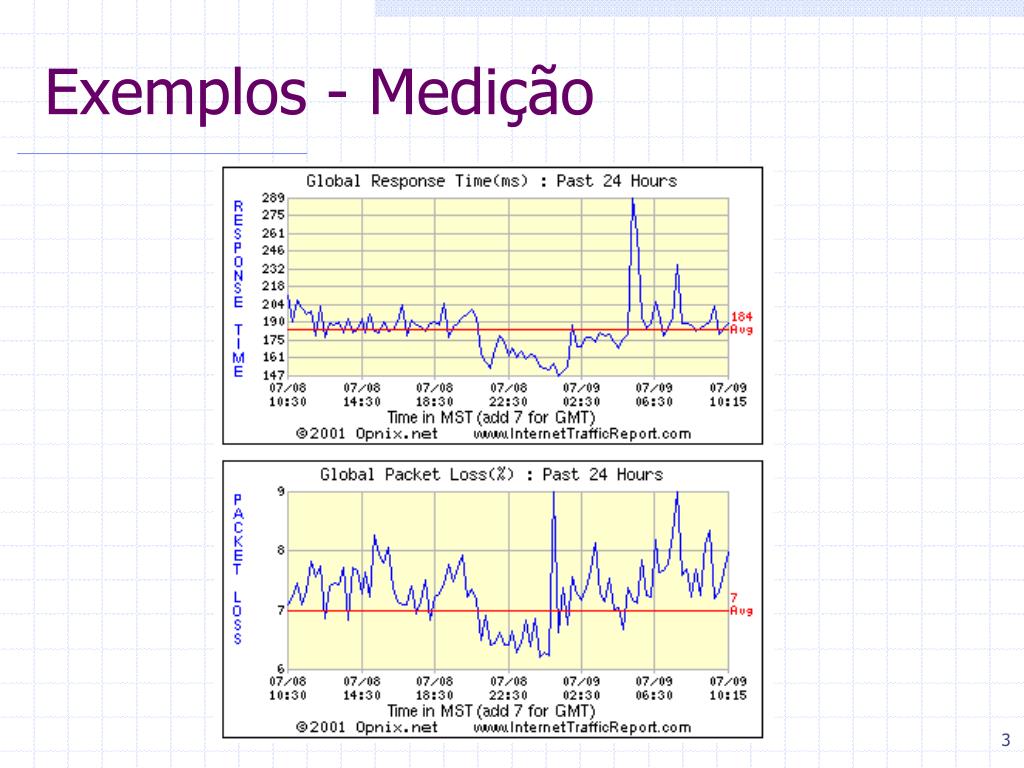

  3. Exemplos - Medição

  4. Exemplos - Medição http://corcovado.ceo.rnp.br/MRTGworkdir/trafego/internacional/

  5. Exemplos - Medição

  6. Exemplos - Medição http://www.visualware.com/visualroute

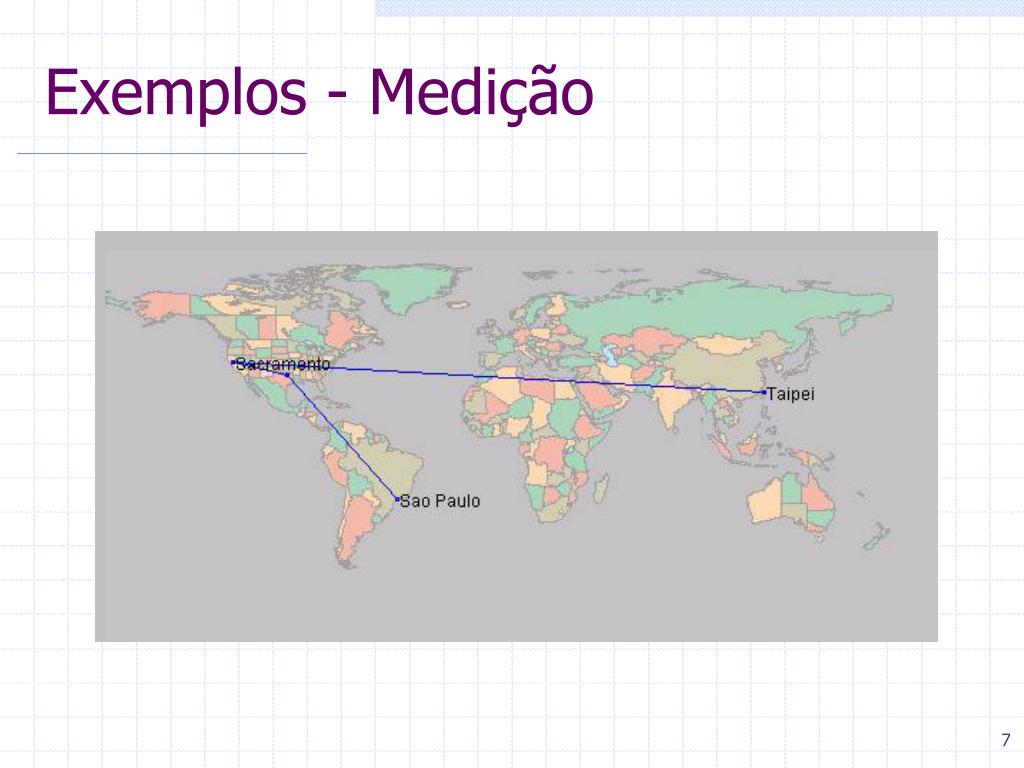

  7. Exemplos - Medição

  8. Exemplos – Medição http://www.netsizer.com

  9. Exemplos – Medição

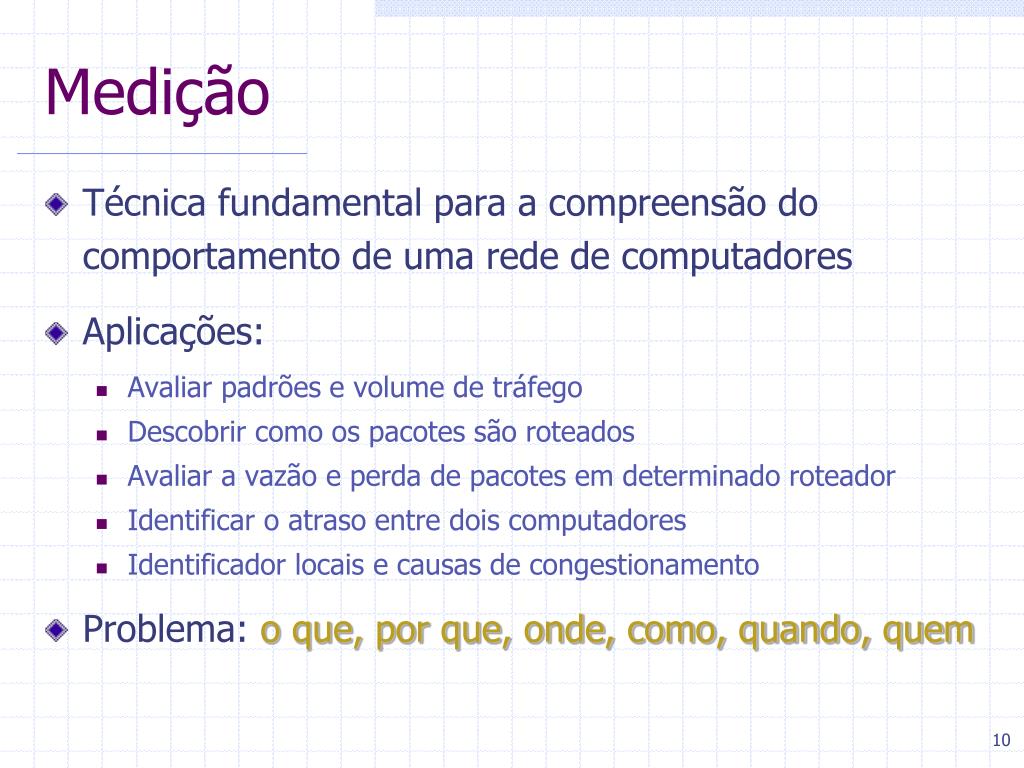

  10. Medição • Técnica fundamental para a compreensão do comportamento de uma rede de computadores • Aplicações: • Avaliar padrões e volume de tráfego • Descobrir como os pacotes são roteados • Avaliar a vazão e perda de pacotes em determinado roteador • Identificar o atraso entre dois computadores • Identificador locais e causas de congestionamento • Problema: o que, por que, onde, como, quando, quem

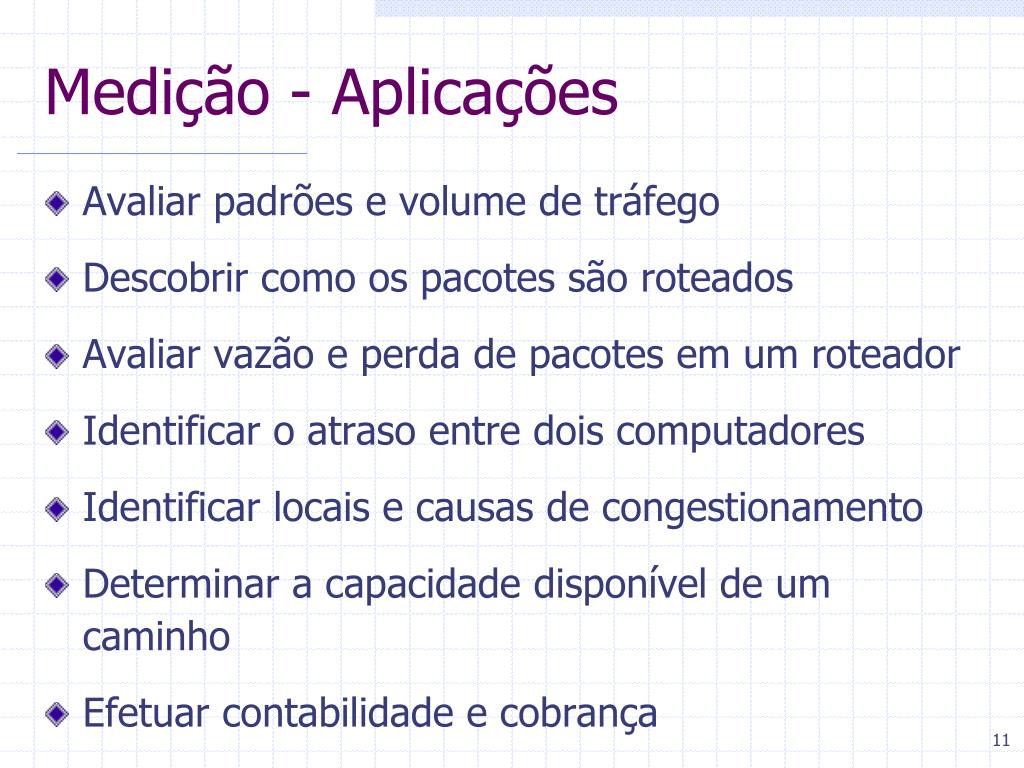

  11. Medição - Aplicações • Avaliar padrões e volume de tráfego • Descobrir como os pacotes são roteados • Avaliar vazão e perda de pacotes em um roteador • Identificar o atraso entre dois computadores • Identificar locais e causas de congestionamento • Determinar a capacidade disponível de um caminho • Efetuar contabilidade e cobrança

  12. Seleção de métricas • Métricas que avaliam resultados • Tempo: mede agilidade • Taxa: mede produtividade • Recurso: mede utilização • Métricas que avaliam disponibilidade • Velocidade: serviço ativo • Confiabilidade: erro • Disponibilidade: possibilidade de utilização

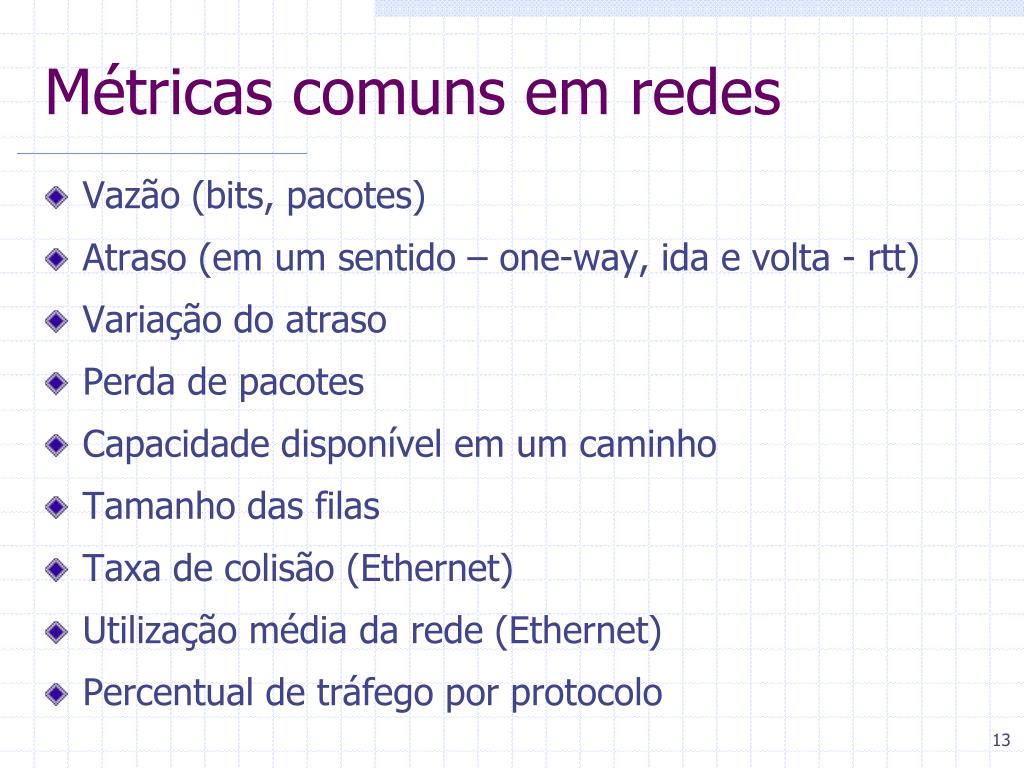

  13. Métricas comuns em redes • Vazão (bits, pacotes) • Atraso (em um sentido – one-way, ida e volta - rtt) • Variação do atraso • Perda de pacotes • Capacidade disponível em um caminho • Tamanho das filas • Taxa de colisão (Ethernet) • Utilização média da rede (Ethernet) • Percentual de tráfego por protocolo

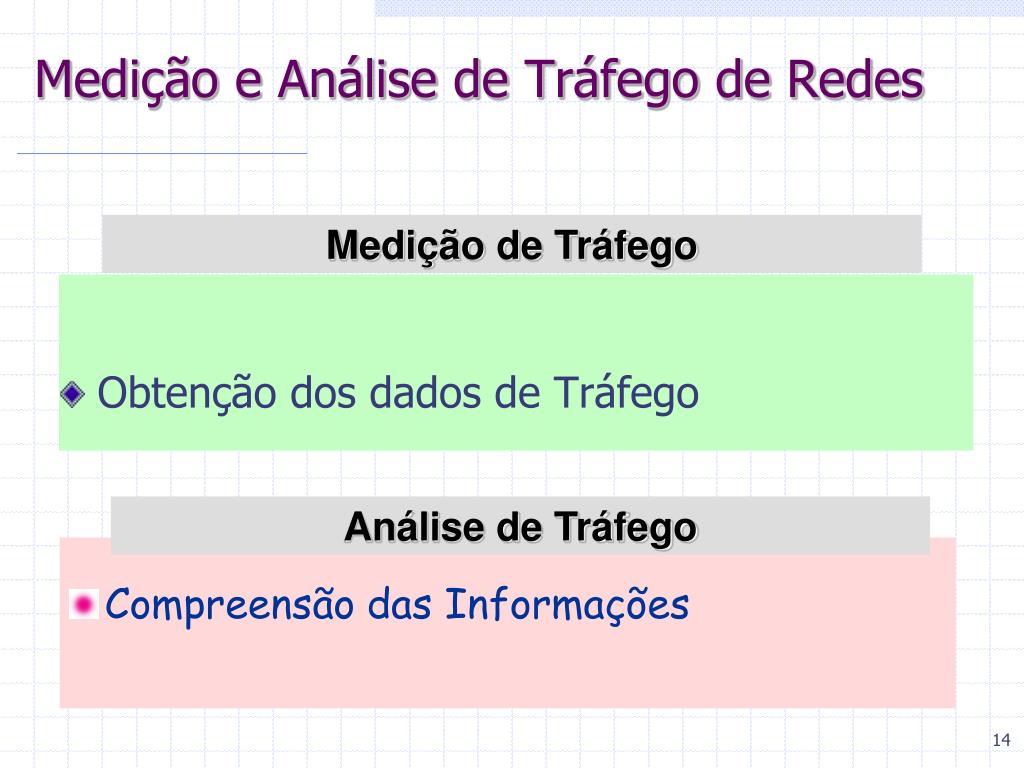

  14. Medição e Análise de Tráfego de Redes Obtenção dos dados de Tráfego Medição de Tráfego Análise de Tráfego Compreensão das Informações

  15. Tráfego: O que é um pacote? Em uma rede de dados, o transmissor divide a sua mensagem em pequenos pacotes Na internet, no máximo 1500 bytes Protocolos de comunicação A comunicação precisa de regras para funcionar Alguns protocolos usados na Internet IP, TCP: por isso existe o nome TCP/IP DNS, HTTP, FTP, SMTP, POP3 PPPoE

  16. Analisadores de Protocolo Como se consegue pegar os pacotes para ver o seu conteúdo? Existem programas que monitoram a interface de rede (placa ou modem) e capturam os pacotes e mostram ao usuário São chamados: Analisadores de protocolos (nome correto) Sniffers (nome popular) Exemplos: tcpdump (mais tradicional, usado por profissionais) Wireshark (tem boa interface gráfica)

  17. Wireshark (www.wireshark.com)

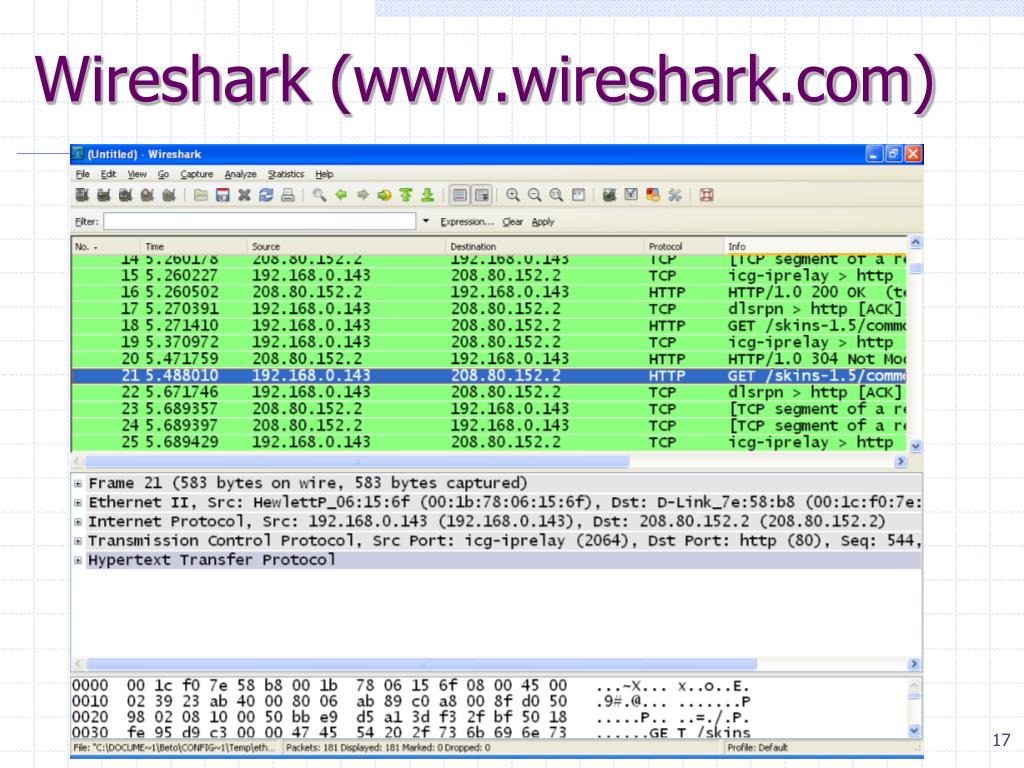

  18. Wireshark (www.wireshark.com)

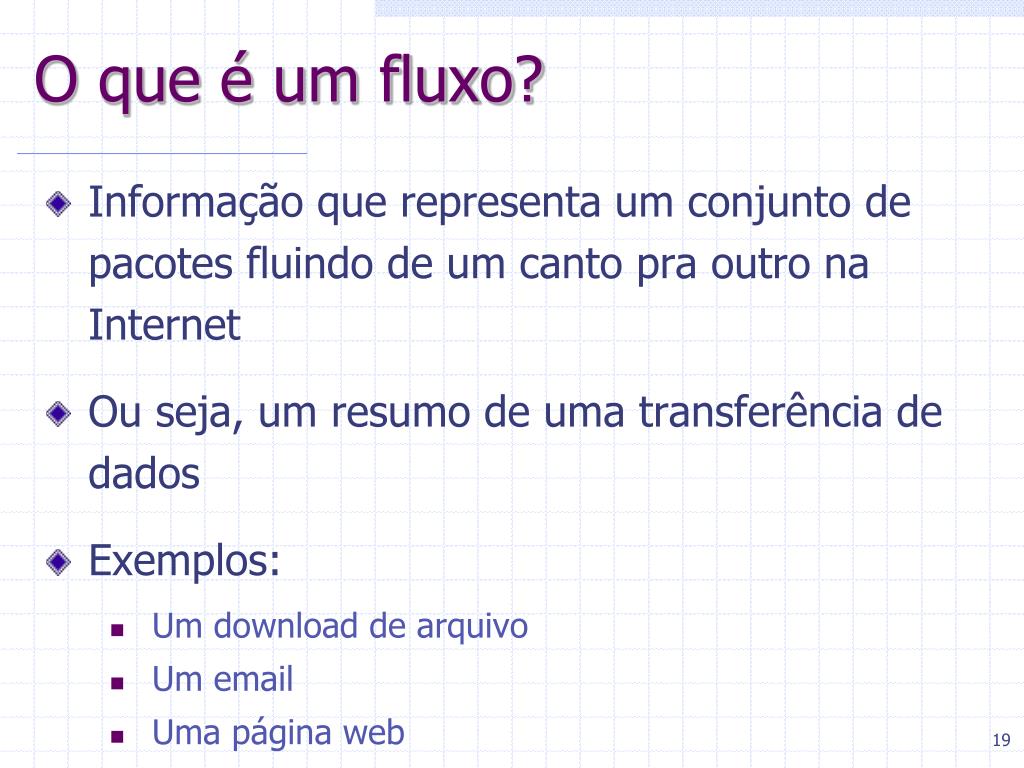

  19. O que é um fluxo? Informação que representa um conjunto de pacotes fluindo de um canto pra outro na Internet Ou seja, um resumo de uma transferência de dados Exemplos: Um download de arquivo Um email Uma página web Uma seção de rádio on-line

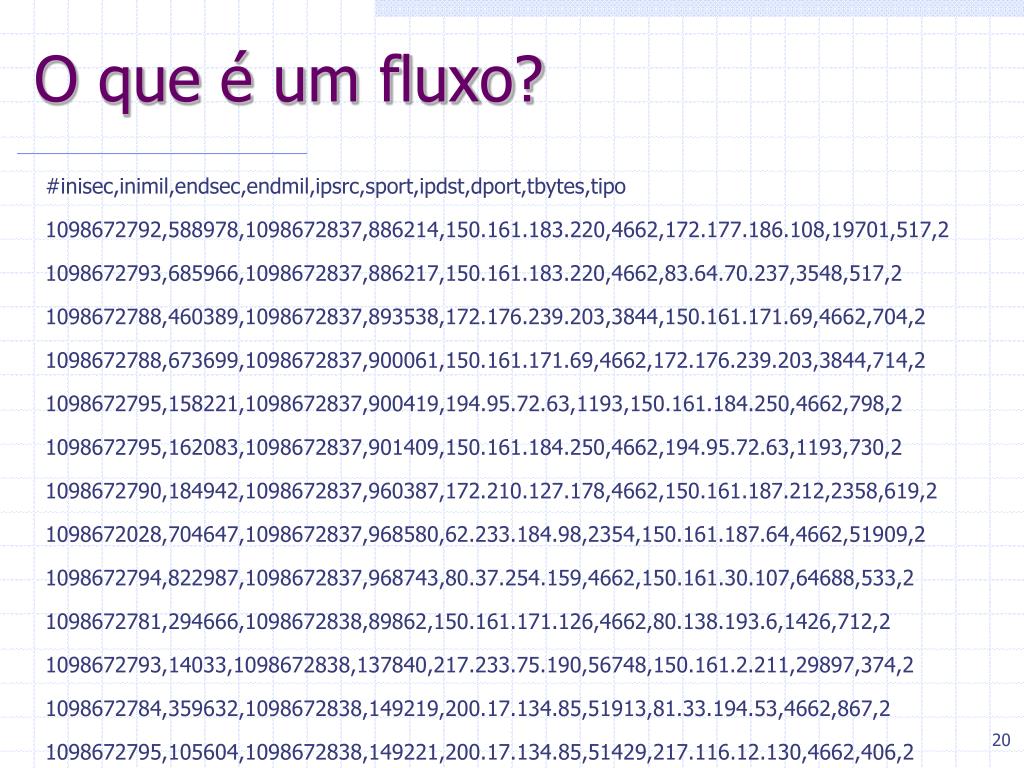

  20. O que é um fluxo? #inisec,inimil,endsec,endmil,ipsrc,sport,ipdst,dport,tbytes,tipo 1098672792,588978,1098672837,886214,150.161.183.220,4662,172.177.186.108,19701,517,2 1098672793,685966,1098672837,886217,150.161.183.220,4662,83.64.70.237,3548,517,2 1098672788,460389,1098672837,893538,172.176.239.203,3844,150.161.171.69,4662,704,2 1098672788,673699,1098672837,900061,150.161.171.69,4662,172.176.239.203,3844,714,2 1098672795,158221,1098672837,900419,194.95.72.63,1193,150.161.184.250,4662,798,2 1098672795,162083,1098672837,901409,150.161.184.250,4662,194.95.72.63,1193,730,2 1098672790,184942,1098672837,960387,172.210.127.178,4662,150.161.187.212,2358,619,2 1098672028,704647,1098672837,968580,62.233.184.98,2354,150.161.187.64,4662,51909,2 1098672794,822987,1098672837,968743,80.37.254.159,4662,150.161.30.107,64688,533,2 1098672781,294666,1098672838,89862,150.161.171.126,4662,80.138.193.6,1426,712,2 1098672793,14033,1098672838,137840,217.233.75.190,56748,150.161.2.211,29897,374,2 1098672784,359632,1098672838,149219,200.17.134.85,51913,81.33.194.53,4662,867,2 1098672795,105604,1098672838,149221,200.17.134.85,51429,217.116.12.130,4662,406,2

  21. Estado da Arte - Medição Importante ferramenta de engenharia de redes Identificar comportamentos anômalos, ataques DoS Problemas de roteamento Auxiliar o dimensionamento e planejamento Técnicas de Medição Passiva Ativa Granularidade de medição passiva (trade-off) Pacotes (tcpdump, Ethereal) Fluxos (NetFlow, JFlow) Carga útil: Privacidade

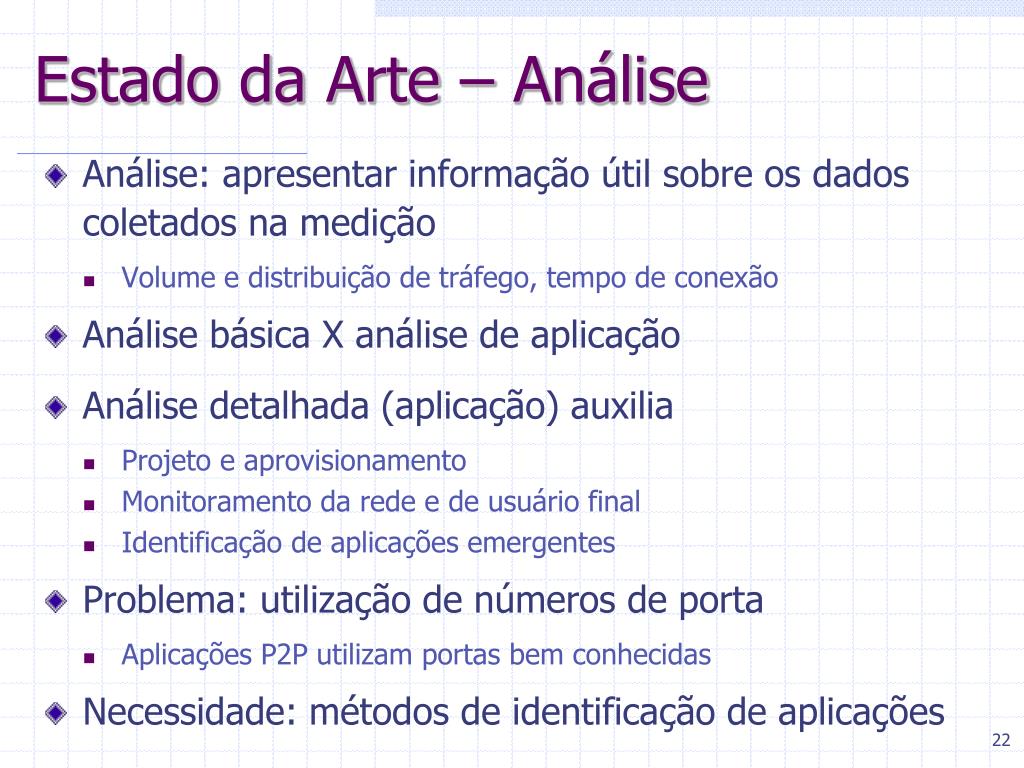

  22. Estado da Arte – Análise Análise: apresentar informação útil sobre os dados coletados na medição Volume e distribuição de tráfego, tempo de conexão Análise básica X análise de aplicação Análise detalhada (aplicação) auxilia Projeto e aprovisionamento Monitoramento da rede e de usuário final Identificação de aplicações emergentes Problema: utilização de números de porta Aplicações P2P utilizam portas bem conhecidas Necessidade: métodos de identificação de aplicações

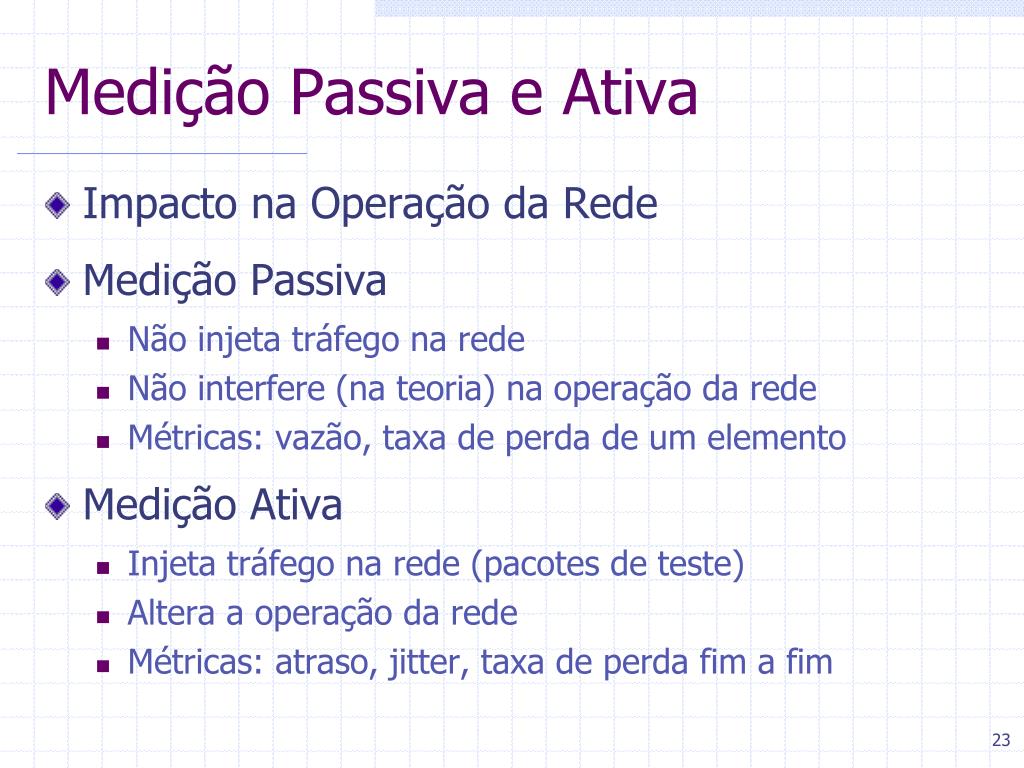

  23. Medição Passiva e Ativa • Impacto na Operação da Rede • Medição Passiva • Não injeta tráfego na rede • Não interfere (na teoria) na operação da rede • Métricas: vazão, taxa de perda de um elemento • Medição Ativa • Injeta tráfego na rede (pacotes de teste) • Altera a operação da rede • Métricas: atraso, jitter, taxa de perda fim a fim

  24. CAIDA (www.caida.org)

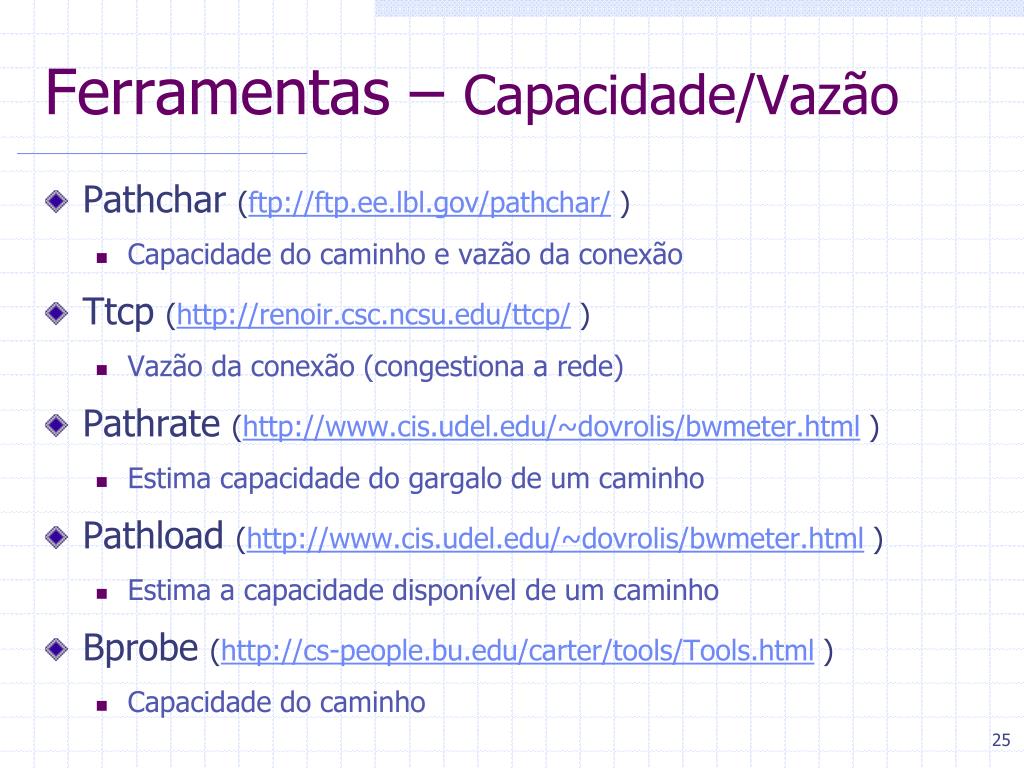

  25. Ferramentas – Capacidade/Vazão • Pathchar (ftp://ftp.ee.lbl.gov/pathchar/ ) • Capacidade do caminho e vazão da conexão • Ttcp (http://renoir.csc.ncsu.edu/ttcp/ ) • Vazão da conexão (congestiona a rede) • Pathrate (http://www.cis.udel.edu/~dovrolis/bwmeter.html ) • Estima capacidade do gargalo de um caminho • Pathload (http://www.cis.udel.edu/~dovrolis/bwmeter.html ) • Estima a capacidade disponível de um caminho • Bprobe (http://cs-people.bu.edu/carter/tools/Tools.html ) • Capacidade do caminho

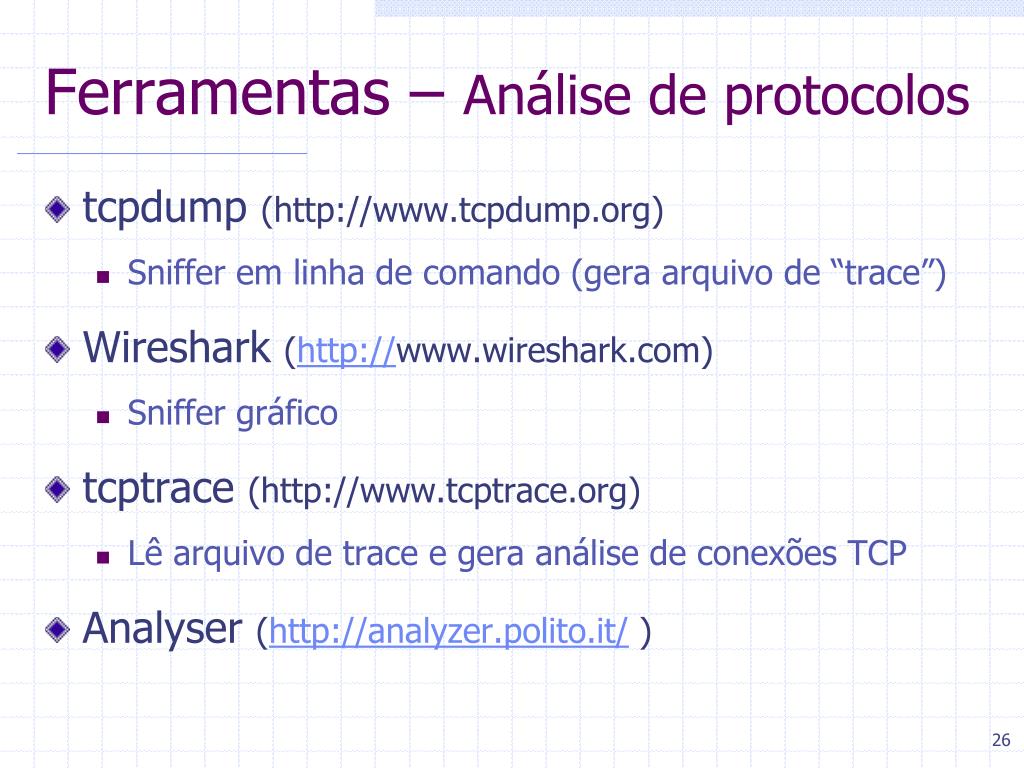

  26. Ferramentas – Análise de protocolos • tcpdump (http://www.tcpdump.org) • Sniffer em linha de comando (gera arquivo de “trace”) • Wireshark (http://www.wireshark.com) • Sniffer gráfico • tcptrace (http://www.tcptrace.org) • Lê arquivo de trace e gera análise de conexões TCP • Analyser (http://analyzer.polito.it/ )

  27. Windump

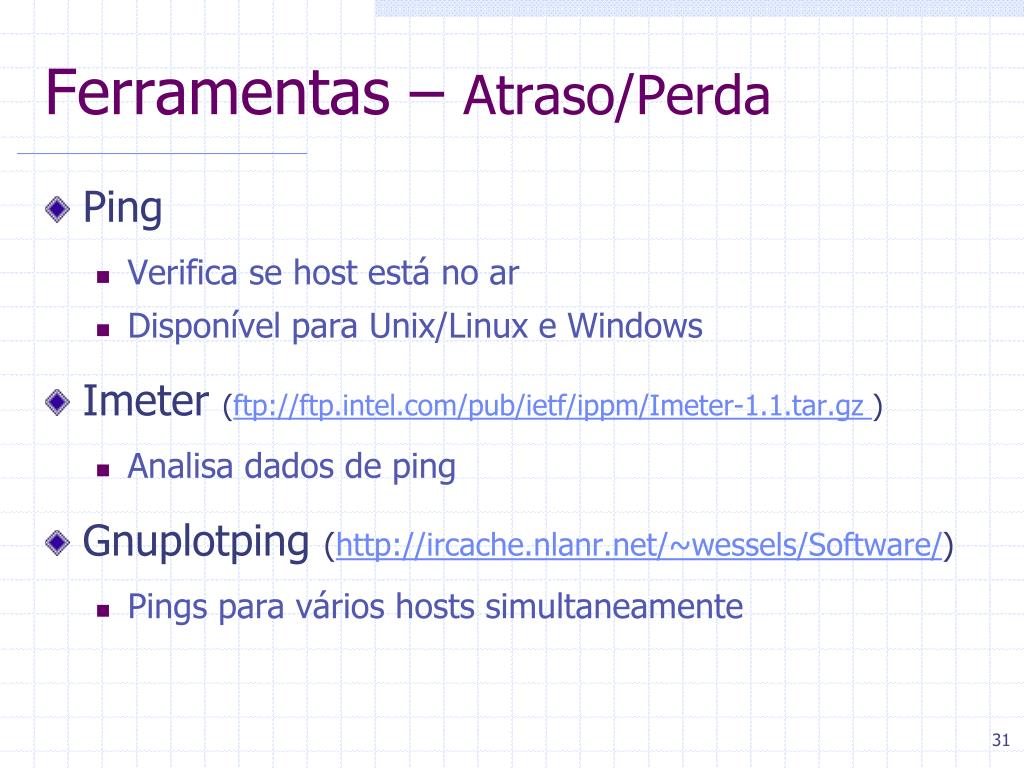

  28. Ferramentas – Atraso/Perda • Ping • Verifica se host está no ar • Disponível para Unix/Linux e Windows • Imeter (ftp://ftp.intel.com/pub/ietf/ippm/Imeter-1.1.tar.gz ) • Analisa dados de ping • Gnuplotping (http://ircache.nlanr.net/~wessels/Software/) • Pings para vários hosts simultaneamente

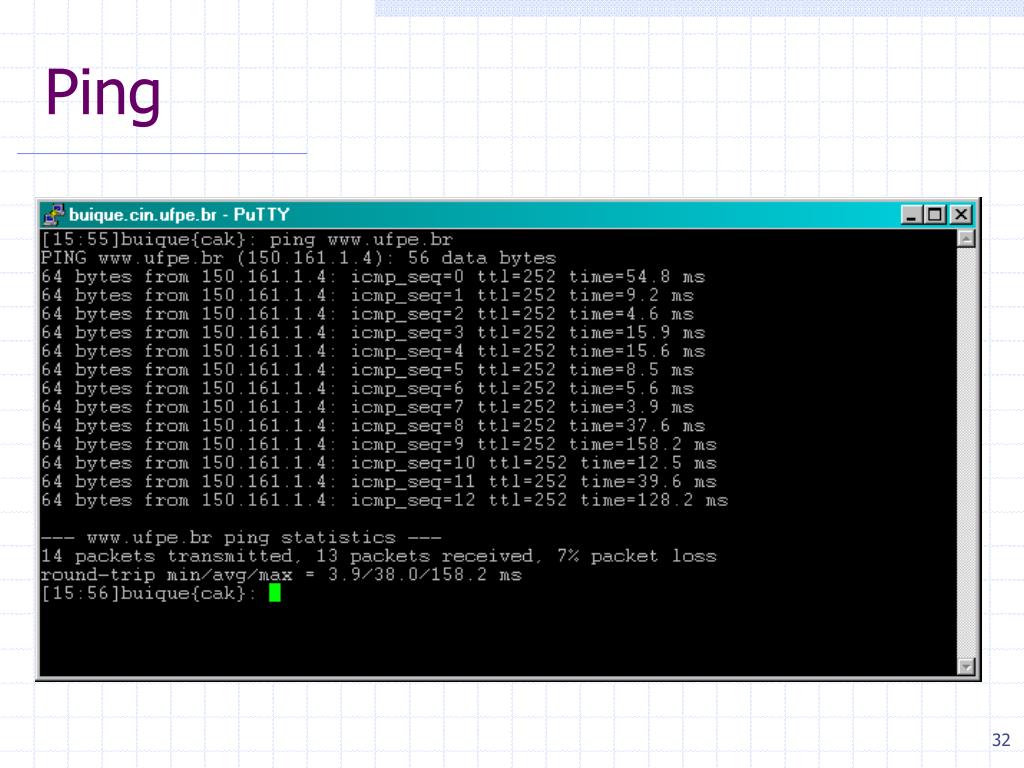

  29. Ping

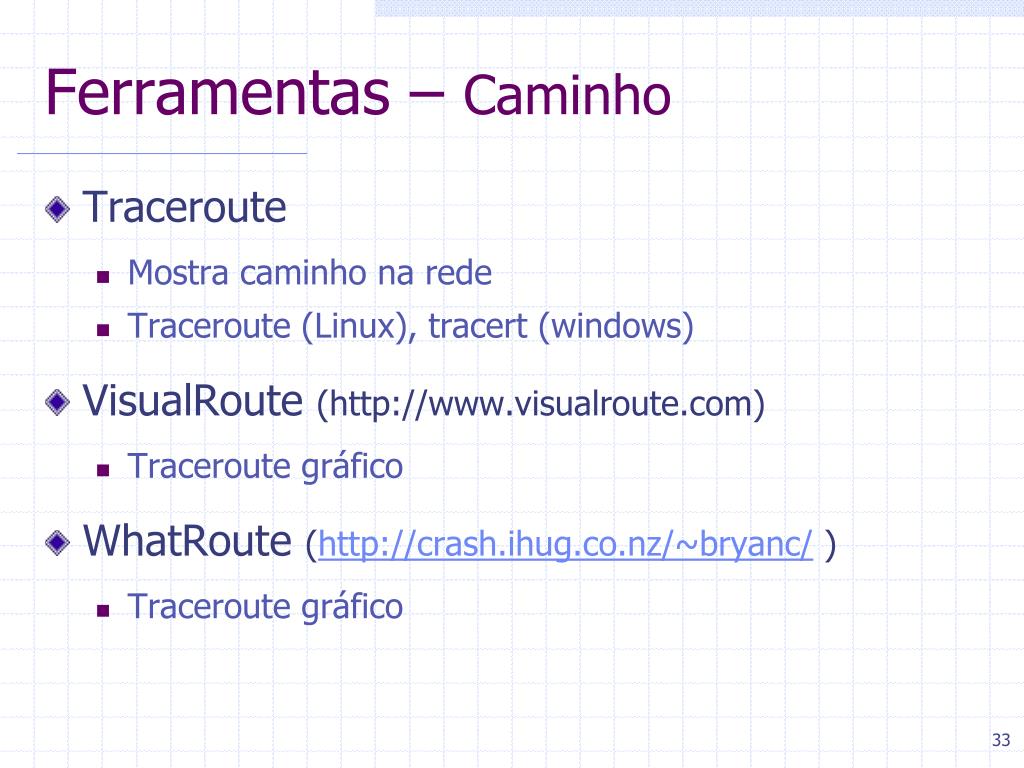

  30. Ferramentas – Caminho • Traceroute • Mostra caminho na rede • Traceroute (Linux), tracert (windows) • VisualRoute (http://www.visualroute.com) • Traceroute gráfico • WhatRoute (http://crash.ihug.co.nz/~bryanc/ ) • Traceroute gráfico

  31. Traceroute: re.apartnet.br.inter.net -> uol.com.br C:\>tracert www.uol.com.br Rastreando a rota para www.uol.com.br [200.221.8.17] com no máximo 30 saltos: 1 30 ms 30 ms 30 ms 192.168.131.253 2 40 ms 30 ms 40 ms host-0-62.re.apartnet.br.inter.net [200.199.75.62] 3 60 ms 80 ms 40 ms 200.199.76.25 4 40 ms 50 ms 50 ms Gi0-0.NBV-PE-ROTD-03.telemar.net.br [200.164.204.3] 5 70 ms 80 ms 70 ms PO6-0.NBV-PE-ROTN-01.telemar.net.br [200.223.131.13] 6 50 ms 71 ms 40 ms PO2-0.BVG-PE-ROTN-01.telemar.net.br [200.223.131.2] 7 80 ms 120 ms 241 ms PO9-0.ASGS-BA-ROTN-01.telemar.net.br [200.223.131.18] 8 60 ms 50 ms 130 ms PO8-0-0.ASGS-BA-ROTB-01.telemar.net.br [200.223.131.86] 9 80 ms 100 ms 120 ms telemar-ba-net-P6-0-dist03.sdr.embratel.net.br [200.254.224.61] 10 70 ms 110 ms 90 ms 200.244.140.18 11 130 ms 90 ms 90 ms ebt-A10-0-1-core01.spo.embratel.net.br [200.230.2.2] 12 101 ms 100 ms 80 ms ebt-G5-0-acc12.spo.embratel.net.br [200.230.219.235] 13 71 ms 130 ms 90 ms 200.174.5.2 14 70 ms 80 ms 120 ms fr1-border2.ix.uol.com.br [200.221.30.17] 15 120 ms 90 ms 90 ms hara2.uol.com.br [200.221.8.17]

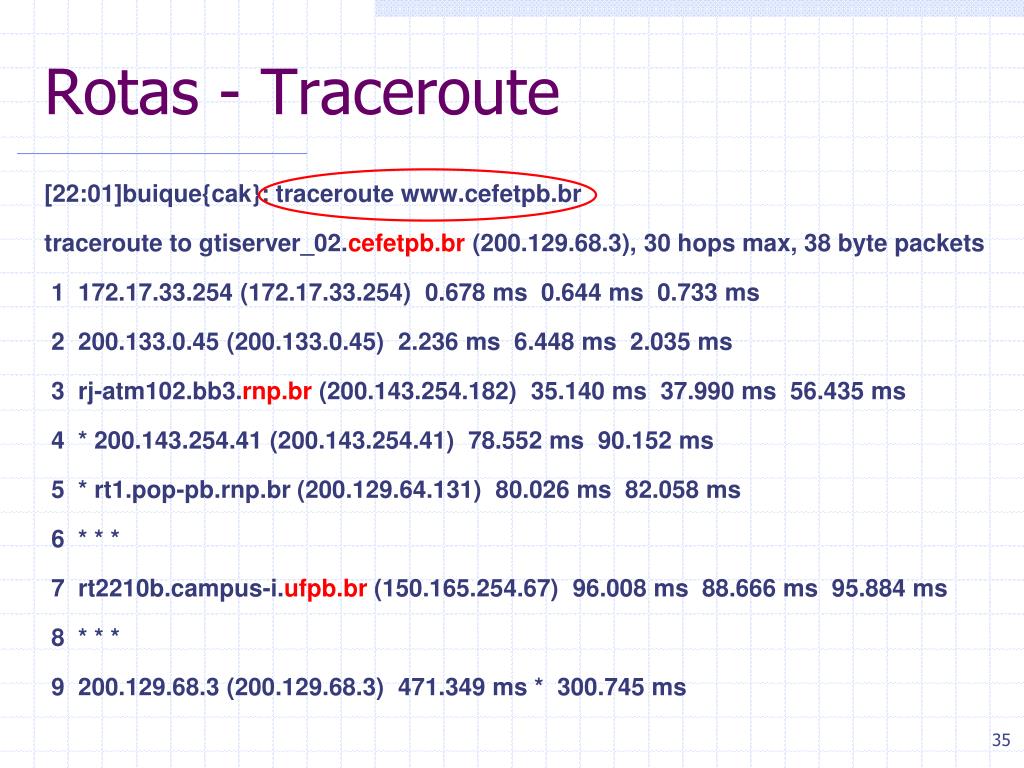

  32. Rotas - Traceroute [22:01]buique{cak}: traceroute www.cefetpb.br traceroute to gtiserver_02.cefetpb.br (200.129.68.3), 30 hops max, 38 byte packets 1 172.17.33.254 (172.17.33.254) 0.678 ms 0.644 ms 0.733 ms 2 200.133.0.45 (200.133.0.45) 2.236 ms 6.448 ms 2.035 ms 3 rj-atm102.bb3.rnp.br (200.143.254.182) 35.140 ms 37.990 ms 56.435 ms 4 * 200.143.254.41 (200.143.254.41) 78.552 ms 90.152 ms 5 * rt1.pop-pb.rnp.br (200.129.64.131) 80.026 ms 82.058 ms 6 * * * 7 rt2210b.campus-i.ufpb.br (150.165.254.67) 96.008 ms 88.666 ms 95.884 ms 8 * * * 9 200.129.68.3 (200.129.68.3) 471.349 ms * 300.745 ms

  33. Traceroute: cin.ufpe.br -> itrc.ac.ir [22:07]buique{cak}: traceroute www.itrc.ac.ir traceroute to www.itrc.ac.ir (213.29.6.5), 30 hops max, 38 byte packets 1 172.17.33.254 (172.17.33.254) 0.674 ms 0.629 ms 0.721 ms 2 200.133.0.45 (200.133.0.45) 16.675 ms 2.444 ms 2.001 ms 3 rj-atm102.bb3.rnp.br (200.143.254.182) 41.837 ms 38.073 ms 47.283 ms 4 acr1-so-6-1-2.Miami.cw.net (208.172.99.177) 146.083 ms 157.954 ms 172.542 ms 5 agr3-loopback.Washington.cw.net (206.24.226.103) 237.594 ms 207.130 ms 169.938 ms 6 dcr1-so-6-2-0.Washington.cw.net (206.24.238.57) 180.047 ms 177.578 ms 184.048 ms 7 bcr1.Thamesside.cw.net (166.63.210.61) 270.152 ms 328.152 ms 277.426 ms 8 zcr1-loopback.Londonlnt.cw.net (166.63.210.18) 247.342 ms 251.086 ms 257.492 ms 9 zpr1-ge-1-3-0.Londonlnt.cw.net (166.63.222.152) 253.199 ms 256.597 ms 269.158 ms 10 166.63.218.34 (166.63.218.34) 252.733 ms 245.744 ms 252.492 ms 11 if-4-0.core2.London.Teleglobe.net (195.219.96.70) 278.131 ms 272.982 ms 280.890 ms 12 if-1-0-0.bb1.Munich.Teleglobe.net (195.219.96.106) 274.939 ms 297.128 ms 276.246 ms 13 * * * 14 195.146.32.112 (195.146.32.112) 805.978 ms 815.913 ms 815.841 ms 15 195.146.32.130 (195.146.32.130) 812.518 ms 808.780 ms 812.024 ms 16 217.218.158.40 (217.218.158.40) 812.029 ms 823.286 ms 829.923 ms 17 217.218.0.253 (217.218.0.253) 809.604 ms 837.707 ms 815.437 ms 18 217.218.0.1 (217.218.0.1) 809.605 ms 809.413 ms 851.111 ms 19 213.29.6.1 (213.29.6.1) 824.123 ms 827.579 ms 818.807 ms 20 * 213.29.6.5 (213.29.6.5) 821.759 ms 854.924 ms

  34. Traceroute: re.apartnet.br.inter.net -> uol.com.br C:\>tracert www.uol.com.br Rastreando a rota para www.uol.com.br [200.221.8.17] com no máximo 30 saltos: 1 30 ms 30 ms 30 ms 192.168.131.253 2 40 ms 30 ms 40 ms host-0-62.re.apartnet.br.inter.net [200.199.75.62] 3 60 ms 80 ms 40 ms 200.199.76.25 4 40 ms 50 ms 50 ms Gi0-0.NBV-PE-ROTD-03.telemar.net.br [200.164.204.3] 5 70 ms 80 ms 70 ms PO6-0.NBV-PE-ROTN-01.telemar.net.br [200.223.131.13] 6 50 ms 71 ms 40 ms PO2-0.BVG-PE-ROTN-01.telemar.net.br [200.223.131.2] 7 80 ms 120 ms 241 ms PO9-0.ASGS-BA-ROTN-01.telemar.net.br [200.223.131.18] 8 60 ms 50 ms 130 ms PO8-0-0.ASGS-BA-ROTB-01.telemar.net.br [200.223.131.86] 9 80 ms 100 ms 120 ms telemar-ba-net-P6-0-dist03.sdr.embratel.net.br [200.254.224.61] 10 70 ms 110 ms 90 ms 200.244.140.18 11 130 ms 90 ms 90 ms ebt-A10-0-1-core01.spo.embratel.net.br [200.230.2.2] 12 101 ms 100 ms 80 ms ebt-G5-0-acc12.spo.embratel.net.br [200.230.219.235] 13 71 ms 130 ms 90 ms 200.174.5.2 14 70 ms 80 ms 120 ms fr1-border2.ix.uol.com.br [200.221.30.17] 15 120 ms 90 ms 90 ms hara2.uol.com.br [200.221.8.17]

  35. Traceroute: cin.ufpe.br -> uol.com.br [23:14]buique{cak}: traceroute www.uol.com.br traceroute: Warning: www.uol.com.br has multiple addresses; using 200.221.8.19 traceroute to www.uol.com.br (200.221.8.19), 30 hops max, 38 byte packets 1 172.17.33.254 (172.17.33.254) 0.676 ms 0.630 ms 0.657 ms 2 200.133.0.45 (200.133.0.45) 32.216 ms 82.160 ms 72.253 ms 3 sp-atm109.bb3.rnp.br (200.143.254.178) 69.262 ms 52.665 ms 59.355 ms 4 uol.ix.spo.ansp.br (200.136.34.8) 57.619 ms 68.684 ms 57.458 ms 5 uol-ptt-border-oc3-1.ixc.uol.com.br (200.221.30.169) 56.247 ms 63.326 ms 49.593 ms 6 fr2-border3.ix.uol.com.br (200.221.30.25) 49.234 ms 65.652 ms 55.606 ms 7 * * * 8 * * *

  36. Traceroute: re.apartnet.br.inter.net -> cin.ufpe.br C:\>tracert ssh.cin.ufpe.br Rastreando a rota para buique.cin.ufpe.br [150.161.2.108] com no máximo 30 saltos: 1 140 ms 40 ms 30 ms 192.168.131.253 2 60 ms 181 ms 240 ms host-0-62.re.apartnet.br.inter.net [200.199.75.62] 3 80 ms 271 ms 100 ms 200.199.76.25 4 491 ms 290 ms 310 ms Gi0-0.NBV-PE-ROTD-03.telemar.net.br [200.164.204.3] 5 301 ms 240 ms 331 ms PO6-0.NBV-PE-ROTN-01.telemar.net.br [200.223.131.13] 6 450 ms 201 ms 220 ms PO2-0.BVG-PE-ROTN-01.telemar.net.br [200.223.131.2] 7 140 ms 351 ms 400 ms PO9-0.ASGS-BA-ROTN-01.telemar.net.br [200.223.131.18] 8 491 ms 440 ms 261 ms PO6-0.BOT-RJ-ROTN-01.telemar.net.br [200.223.131.74] 9 180 ms 281 ms 200 ms PO4-0.ARC-RJ-ROTN-01.telemar.net.br [200.223.131.133] 10 160 ms 230 ms 341 ms PO6-1.ARC-RJ-ROTB-03.telemar.net.br [200.223.131.170] 11 320 ms 241 ms 390 ms ptt-sp-atm6/0.1.telemar.net.br [200.222.104.125] 12 280 ms 331 ms 110 ms rnp.ix.spo.ansp.br [200.136.34.2] 13 230 ms 320 ms 451 ms pe-atm109.bb3.rnp.br [200.143.254.177] 14 * * * Esgotado o tempo limite do pedido. 15 * * * Esgotado o tempo limite do pedido.

  37. Traceroute: cin.ufpe.br -> re.apartnet.br.inter.net [23:05]buique{cak}: traceroute 200.199.75.50 traceroute to 200.199.75.50 (200.199.75.50), 30 hops max, 38 byte packets 1 172.17.33.254 (172.17.33.254) 0.751 ms 0.578 ms 0.583 ms 2 200.133.0.45 (200.133.0.45) 2.252 ms 21.139 ms 2.575 ms 3 sp-atm109.bb3.rnp.br (200.143.254.178) 43.772 ms 42.610 ms 45.256 ms 4 telemar.ix.spo.ansp.br (200.136.34.24) 55.532 ms 66.137 ms * 5 AT3-0-1.ARC-RJ-ROTB-03.telemar.net.br (200.222.104.126) 59.237 ms 48.008 ms 59.743 ms 6 PO2-0.ARC-RJ-ROTN-01.telemar.net.br (200.223.131.157) 62.421 ms 46.161 ms 105.863 ms 7 PO4-0.BOT-RJ-ROTN-01.telemar.net.br (200.223.131.134) 92.952 ms * 116.897 ms 8 PO6-0.ASGS-BA-ROTN-01.telemar.net.br (200.223.131.73) 126.517 ms 96.852 ms 104.520 ms 9 PO4-0.BVG-PE-ROTN-01.telemar.net.br (200.223.131.17) 88.790 ms 97.473 ms 127.525 ms 10 PO2-0.NBV-PE-ROTN-01.telemar.net.br (200.223.131.1) 100.716 ms 157.451 ms 126.512 ms 11 PO10-0.NBV-PE-ROTD-03.telemar.net.br (200.223.131.14) 88.500 ms 85.162 ms 91.198 ms 12 200.164.204.5 (200.164.204.5) 104.184 ms 92.303 ms 89.261 ms 13 200.199.76.26 (200.199.76.26) 98.008 ms 117.897 ms 130.210 ms 14 host-0-61.re.apartnet.br.inter.net (200.199.75.61) 118.648 ms 107.538 ms 165.018 ms 15 host-0-50.re.apartnet.br.inter.net (200.199.75.50) 154.789 ms 245.517 ms 270.624 ms

  38. Traceroute: cin.ufpe.br -> re.apartnet.br.inter.net 13/11/2002 [23:05]buique{cak}: traceroute 200.199.75.4 traceroute to 200.199.75.4 (200.199.75.4), 30 hops max, 38 byte packets 1 172.17.33.254 (172.17.33.254) 0.632 ms 0.688 ms 0.860 ms 2 200.133.0.45 (200.133.0.45) 16.207 ms 23.982 ms 173.507 ms 3 rj-atm102.bb3.rnp.br (200.143.254.182) 185.653 ms 64.380 ms 39.523 ms 4 rnp-br-A3-0-36-dist04.rjo.embratel.net.br (200.255.238.105) 54.765 ms 58.195 ms 44.230 ms 5 * ebt-G8-0-core01.rjo.embratel.net.br (200.244.63.203) 171.779 ms 140.520 ms 6 ebt-A10-0-1-core01.spo.embratel.net.br (200.230.2.2) 57.507 ms 48.278 ms 74.345 ms 7 ebt-A3-0-3-dist02.spolp.embratel.net.br (200.230.0.237) 53.697 ms 69.725 ms * 8 200.228.126.14 (200.228.126.14) 43.924 ms 118.037 ms 103.872 ms (embratel.net.br) 9 200.207.252.229 (200.207.252.229) 161.816 ms 184.446 ms 193.592 ms (telesp.net.br) 10 200.205.255.106 (200.205.255.106) 197.282 ms 172.471 ms 190.120 ms (telesp.net.br) 11 200-153-6-30.bbone.telesp.net.br (200.153.6.30) 191.447 ms 131.779 ms 176.342 ms 12 200-153-5-133.bbone.telesp.net.br (200.153.5.133) 206.320 ms 133.334 ms 129.701 ms 13 PO2-0.BOT-RJ-ROTN-01.telemar.net.br (200.223.131.165) 154.756 ms 155.246 ms 86.948 ms 14 PO6-0.ASGS-BA-ROTN-01.telemar.net.br (200.223.131.73) 134.909 ms * 249.688 ms 15 PO4-0.BVG-PE-ROTN-01.telemar.net.br (200.223.131.17) 260.156 ms 195.327 ms 227.715 ms 16 PO2-0.NBV-PE-ROTN-01.telemar.net.br (200.223.131.1) 182.407 ms 164.611 ms 110.083 ms 17 PO10-0.NBV-PE-ROTD-03.telemar.net.br (200.223.131.14) 263.870 ms 228.358 ms 275.374 ms 18 200.164.204.5 (200.164.204.5) 266.644 ms 209.233 ms 118.437 ms 19 200.199.76.26 (200.199.76.26) 119.214 ms 94.657 ms 124.333 ms 20 * host-0-61.re.apartnet.br.inter.net (200.199.75.61) 112.985 ms 125.422 ms 21 host-0-4.re.apartnet.br.inter.net (200.199.75.4) 152.952 ms 186.122 ms 150.242 ms

  39. Traceroute: cin.ufpe.br -> re.apartnet.br.inter.net 08/03/2003 [16:31]buique{cak}: traceroute 200.199.75.27 traceroute to 200.199.75.27 (200.199.75.27), 30 hops max, 38 byte packets 1 172.17.33.254 (172.17.33.254) 1.746 ms 0.584 ms 0.917 ms 2 200.133.0.45 (200.133.0.45) 4.563 ms 3.560 ms 2.031 ms 3 sp-atm109.bb3.rnp.br (200.143.254.178) 37.507 ms 37.040 ms 36.614 ms 4 telemar.ix.spo.ansp.br (200.136.34.24) 55.174 ms 60.983 ms 58.694 ms 5 AT3-0-1.ARC-RJ-ROTB-03.telemar.net.br (200.222.104.126) 83.833 ms 85.676 ms 82.141 ms 6 * PO2-1.ARC-RJ-ROTN-01.telemar.net.br (200.223.131.169) 85.854 ms 81.946 ms 7 PO4-0.BOT-RJ-ROTN-01.telemar.net.br (200.223.131.134) 81.233 ms 84.143 ms 84.194 ms 8 PO6-0.ASGS-BA-ROTN-01.telemar.net.br (200.223.131.73) 109.808 ms * 111.903 ms 9 PO4-0.BVG-PE-ROTN-01.telemar.net.br (200.223.131.17) 119.155 ms 116.372 ms 122.679 ms 10 PO2-0.NBV-PE-ROTN-01.telemar.net.br (200.223.131.1) 121.253 ms 123.535 ms 120.244 ms 11 PO10-0.NBV-PE-ROTD-03.telemar.net.br (200.223.131.14) 120.527 ms 116.778 ms 120.250 ms 12 200.164.204.5 (200.164.204.5) 115.126 ms 121.234 ms 117.526 ms 13 200.199.76.26 (200.199.76.26) 909.533 ms 985.710 ms 1164.363 ms 14 host-0-61.re.apartnet.br.inter.net (200.199.75.61) 1150.440 ms 1219.990 ms 1166.322 ms 15 host-0-27.re.apartnet.br.inter.net (200.199.75.27) 1094.428 ms * 1028.570 ms

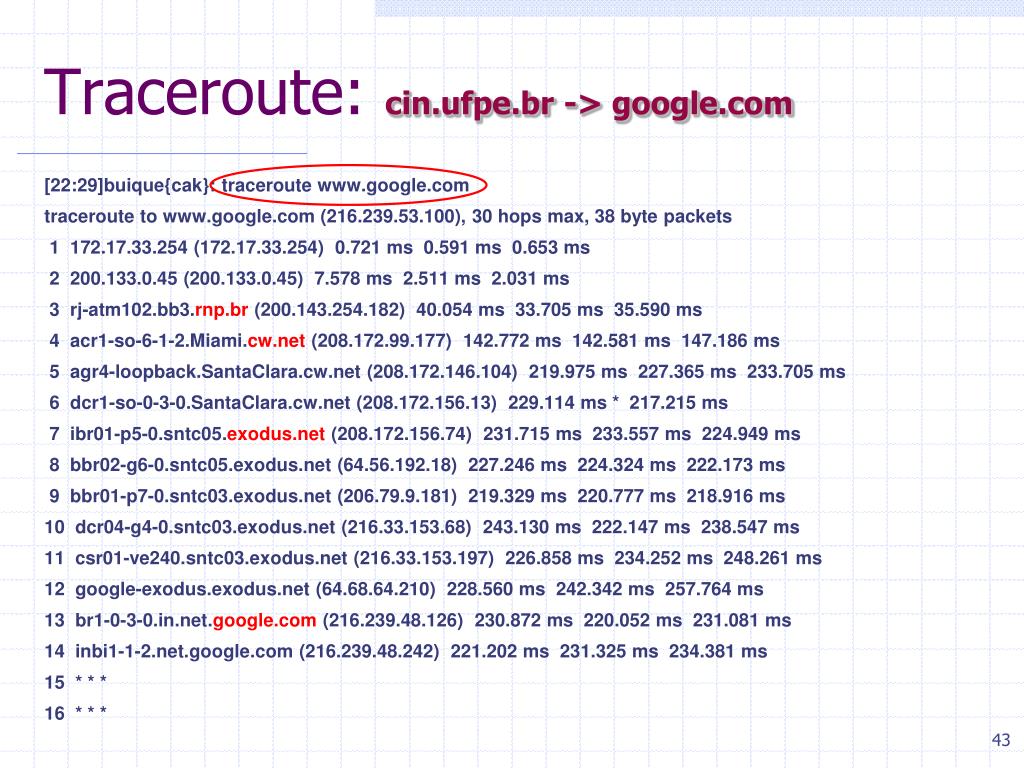

  40. Traceroute: cin.ufpe.br -> google.com [22:29]buique{cak}: traceroute www.google.com traceroute to www.google.com (216.239.53.100), 30 hops max, 38 byte packets 1 172.17.33.254 (172.17.33.254) 0.721 ms 0.591 ms 0.653 ms 2 200.133.0.45 (200.133.0.45) 7.578 ms 2.511 ms 2.031 ms 3 rj-atm102.bb3.rnp.br (200.143.254.182) 40.054 ms 33.705 ms 35.590 ms 4 acr1-so-6-1-2.Miami.cw.net (208.172.99.177) 142.772 ms 142.581 ms 147.186 ms 5 agr4-loopback.SantaClara.cw.net (208.172.146.104) 219.975 ms 227.365 ms 233.705 ms 6 dcr1-so-0-3-0.SantaClara.cw.net (208.172.156.13) 229.114 ms * 217.215 ms 7 ibr01-p5-0.sntc05.exodus.net (208.172.156.74) 231.715 ms 233.557 ms 224.949 ms 8 bbr02-g6-0.sntc05.exodus.net (64.56.192.18) 227.246 ms 224.324 ms 222.173 ms 9 bbr01-p7-0.sntc03.exodus.net (206.79.9.181) 219.329 ms 220.777 ms 218.916 ms 10 dcr04-g4-0.sntc03.exodus.net (216.33.153.68) 243.130 ms 222.147 ms 238.547 ms 11 csr01-ve240.sntc03.exodus.net (216.33.153.197) 226.858 ms 234.252 ms 248.261 ms 12 google-exodus.exodus.net (64.68.64.210) 228.560 ms 242.342 ms 257.764 ms 13 br1-0-3-0.in.net.google.com (216.239.48.126) 230.872 ms 220.052 ms 231.081 ms 14 inbi1-1-2.net.google.com (216.239.48.242) 221.202 ms 231.325 ms 234.381 ms 15 * * * 16 * * *

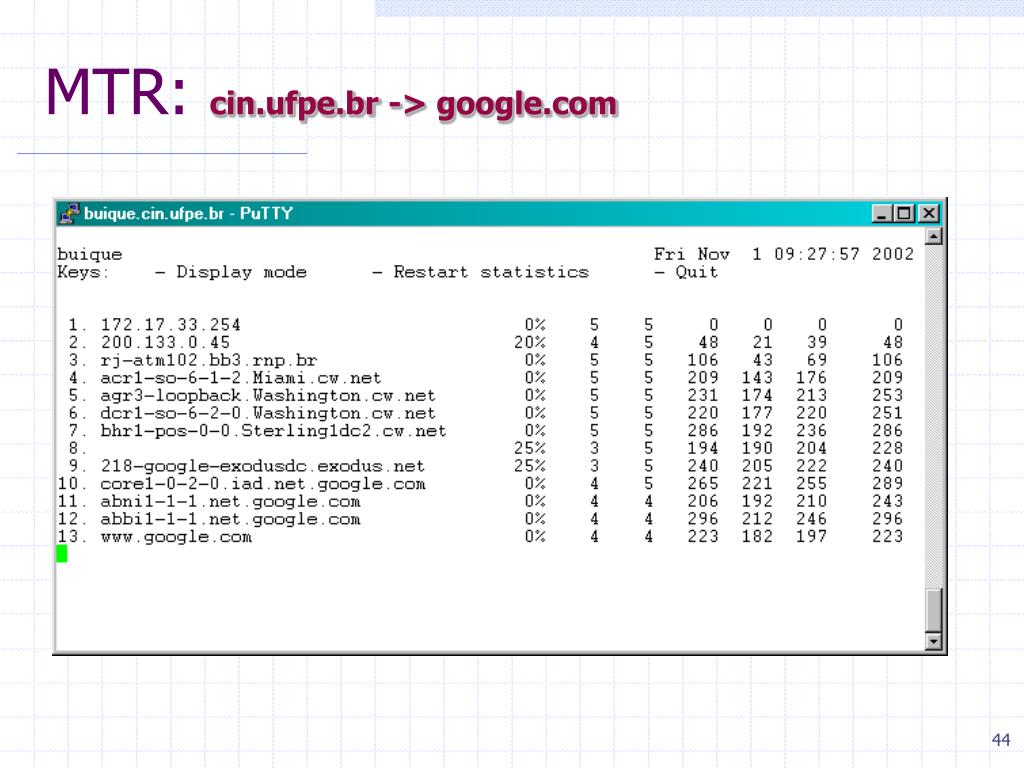

  41. MTR: cin.ufpe.br -> google.com

  42. Traceroute:re.apartnet.br.inter.net -> google.com C:\>tracert www.google.com Rastreando a rota para www.google.com [216.239.37.100] com no máximo 30 saltos: 1 51 ms 60 ms 140 ms 192.168.131.253 2 30 ms 30 ms 30 ms host-0-62.re.apartnet.br.inter.net [200.199.75.2] 3 60 ms 50 ms 50 ms 200.199.76.25 4 81 ms 120 ms 30 ms Gi0-0.NBV-PE-ROTD-03.telemar.net.br [200.164.20.3] 5 80 ms 160 ms 121 ms PO6-0.NBV-PE-ROTN-01.telemar.net.br [200.223.13.13] 6 60 ms 60 ms 60 ms PO4-0.ALD-CE-ROTN-01.telemar.net.br [200.223.13.6] 7 140 ms 230 ms 250 ms PO2-0.CEN-CE-ROTN-01.telemar.net.br [200.223.13.30] 8 131 ms 80 ms 90 ms PO9-0.BDEA-BA-ROTN-01.telemar.net.br [200.223.11.38] 9 150 ms 181 ms 120 ms 200.223.254.254 10 220 ms 240 ms 201 ms sl-gw14-orl-2-0.sprintlink.net [144.223.33.13] 11 250 ms 451 ms 350 ms sl-bb20-orl-0-0.sprintlink.net [144.232.2.232] 12 201 ms 280 ms 230 ms sl-bb21-atl-10-2.sprintlink.net [144.232.19.169 13 341 ms 350 ms 371 ms 144.232.8.182 14 421 ms 460 ms 231 ms agr3-loopback.Atlanta.cw.net [208.172.66.103] 15 390 ms 371 ms 390 ms dcr2-so-0-2-0.Atlanta.cw.net [208.172.75.137] 16 260 ms 281 ms 450 ms dcr1-loopback.Washington.cw.net [206.24.226.99] 17 581 ms 401 ms 440 ms bhr1-pos-0-0.Sterling1dc2.cw.net [206.24.238.34 18 281 ms 460 ms 371 ms csr11-ve240.stng01.exodus.net [216.33.98.146] 19 210 ms 321 ms 360 ms 209.225.34.218 20 401 ms 421 ms 340 ms vabi1-1-1.net.google.com [216.239.48.94] 21 210 ms 321 ms 290 ms www.google.com [216.239.37.100]

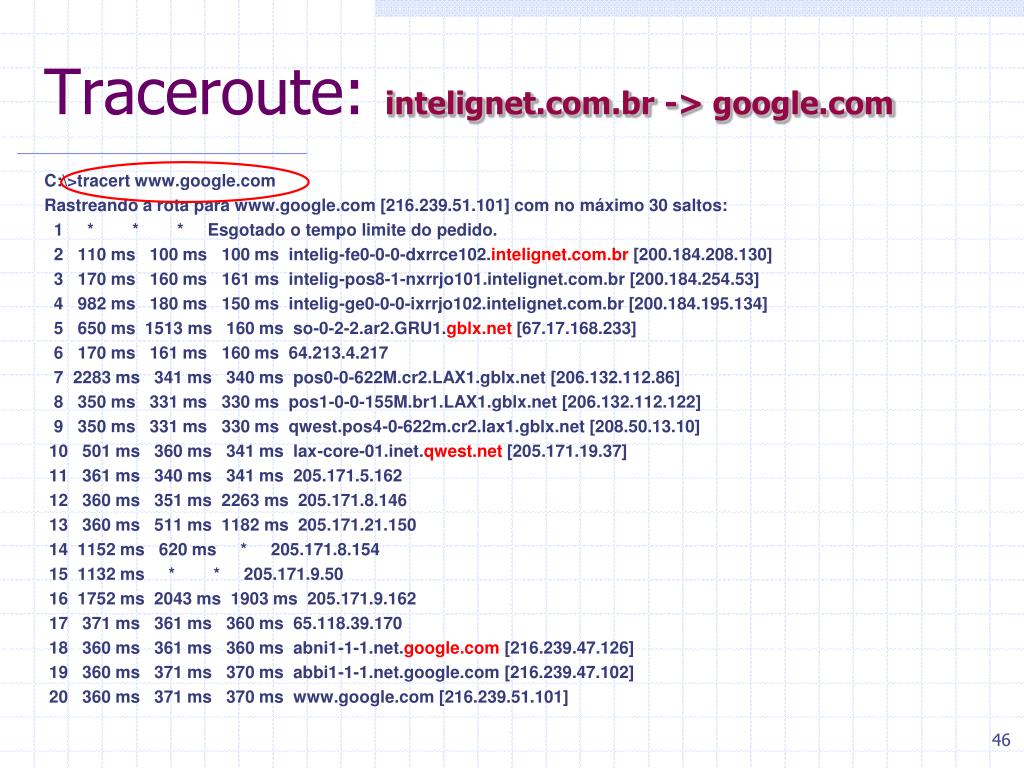

  43. Traceroute: intelignet.com.br -> google.com C:\>tracert www.google.com Rastreando a rota para www.google.com [216.239.51.101] com no máximo 30 saltos: 1 * * * Esgotado o tempo limite do pedido. 2 110 ms 100 ms 100 ms intelig-fe0-0-0-dxrrce102.intelignet.com.br [200.184.208.130] 3 170 ms 160 ms 161 ms intelig-pos8-1-nxrrjo101.intelignet.com.br [200.184.254.53] 4 982 ms 180 ms 150 ms intelig-ge0-0-0-ixrrjo102.intelignet.com.br [200.184.195.134] 5 650 ms 1513 ms 160 ms so-0-2-2.ar2.GRU1.gblx.net [67.17.168.233] 6 170 ms 161 ms 160 ms 64.213.4.217 7 2283 ms 341 ms 340 ms pos0-0-622M.cr2.LAX1.gblx.net [206.132.112.86] 8 350 ms 331 ms 330 ms pos1-0-0-155M.br1.LAX1.gblx.net [206.132.112.122] 9 350 ms 331 ms 330 ms qwest.pos4-0-622m.cr2.lax1.gblx.net [208.50.13.10] 10 501 ms 360 ms 341 ms lax-core-01.inet.qwest.net [205.171.19.37] 11 361 ms 340 ms 341 ms 205.171.5.162 12 360 ms 351 ms 2263 ms 205.171.8.146 13 360 ms 511 ms 1182 ms 205.171.21.150 14 1152 ms 620 ms * 205.171.8.154 15 1132 ms * * 205.171.9.50 16 1752 ms 2043 ms 1903 ms 205.171.9.162 17 371 ms 361 ms 360 ms 65.118.39.170 18 360 ms 361 ms 360 ms abni1-1-1.net.google.com [216.239.47.126] 19 360 ms 371 ms 370 ms abbi1-1-1.net.google.com [216.239.47.102] 20 360 ms 371 ms 370 ms www.google.com [216.239.51.101]

  44. Traceroute: cin.ufpe.br -> uba.ar [9:35]buique{cak}: traceroute www.uba.ar traceroute to www.uba.ar (157.92.254.2), 30 hops max, 38 byte packets 1 172.17.33.254 (172.17.33.254) 0.687 ms 0.570 ms 0.608 ms 2 200.133.0.45 (200.133.0.45) 64.489 ms 8.494 ms 42.767 ms 3 200.143.254.182 (200.143.254.182) 114.908 ms 56.480 ms 42.824 ms 4 acr1-so-6-1-2-0.Miami.cw.net (208.172.99.177) 182.331 ms 142.030 ms 148.130 ms 5 acr1-loopback.Atlanta.cw.net (208.172.66.61) 180.596 ms 193.000 ms 178.294 ms 6 204.255.168.73 (204.255.168.73) 200.926 ms 235.816 ms 166.298 ms 7 * 146.at-5-1-0.XL3.ATL5.ALTER.NET (152.63.80.114) 195.055 ms 163.077 ms 8 0.so-7-0-0.XL1.MIA4.ALTER.NET (152.63.86.189) 200.182 ms 185.104 ms 182.798 ms 9 0.so-3-0-0.XR1.MIA4.ALTER.NET (152.63.101.41) 196.223 ms * 201.811 ms 10 206.ATM4-0.IH3.MIA4.ALTER.NET (152.63.7.173) 222.759 ms 307.665 ms 196.366 ms 11 0.so-0-0-0.IL1.MIA6.LAC.ALTER.NET (152.63.83.21) 291.119 ms 209.343 ms 193.575 ms 12 0.so-1-0-0.TL1.AEP1.LAC.ALTER.NET (64.116.40.141) 342.632 ms 314.163 ms * 13 0.so-1-2-0.XR1.AEP1.LAC.ALTER.NET (64.116.40.221) 296.625 ms 387.078 ms 303.604 ms 14 POS9-0-0.GW2.AEP1.LAC.ALTER.NET (64.116.40.241) 294.060 ms 372.634 ms 304.506 ms 15 techtel-gw.customer.LAC.ALTER.NET (64.116.228.18) 372.681 ms 323.222 ms 303.782 ms 16 * * * 17 200.69.146.2.techtelnet.net (200.69.146.2) 353.792 ms 326.310 ms 332.229 ms 18 rt-uba-l01-ccc.uba.ar (157.92.47.99) 371.377 ms 348.048 ms 321.500 ms 19 www.uba.ar (157.92.254.2) 347.500 ms 322.844 ms 330.750 ms

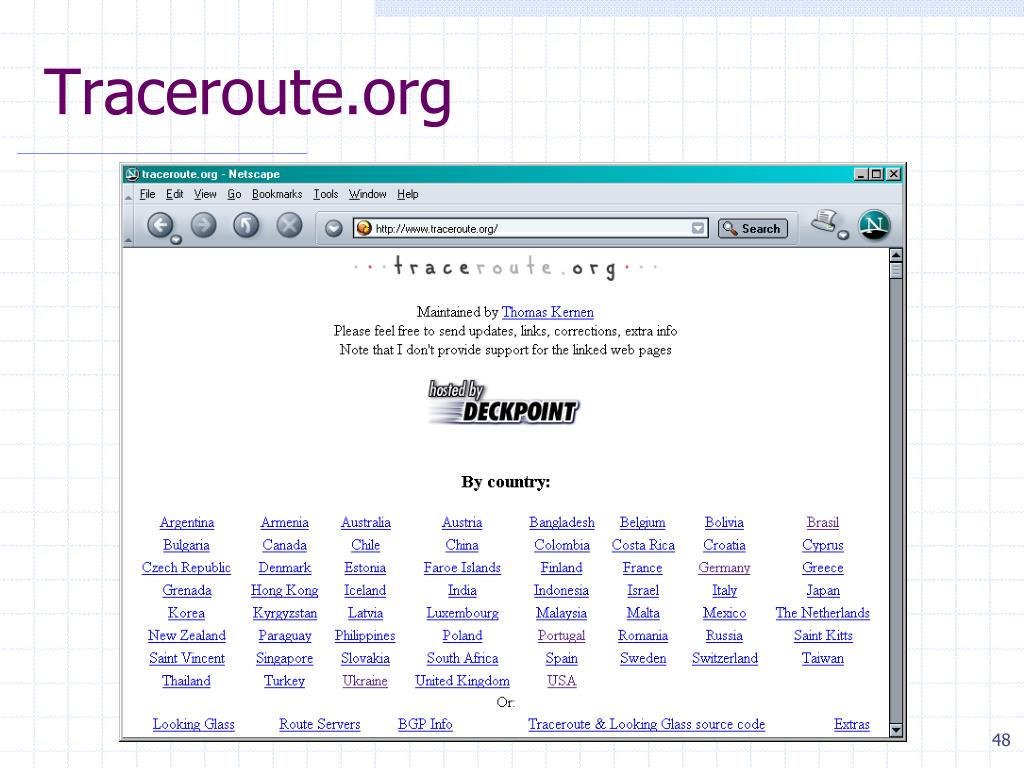

  45. Traceroute.org

  46. Rotas Assimétricas: nic-2.matrix.com.br -> glass.cprm.net 1 G-4-0-0-core1.idcspo.matrix.net.br (200.201.192.19) 0.383 ms 0.322 ms 0.310 ms 2 ATM7-0-200.cr2.jfk.primustel.com (209.227.129.53) 146 ms 146 ms 146 ms 3 G2-0-20.cr1.jfk.primustel.com (209.227.131.3) 146 ms 147 ms 146 ms 4 ATM6-0-103.cr1.phi.primustel.com (209.227.128.6) 148 ms 148 ms 148 ms 5 ATM6-0-101.cr1.dca.primustel.com (209.227.128.14) 151 ms 151 ms 151 ms 6 G2-0.pr1.dca.primustel.com (209.227.134.8) 151 ms 151 ms 151 ms 7 dca-edge-01.inet.qwest.net (65.122.30.141) 151 ms 152 ms 151 ms 8 205.171.9.85 (205.171.9.85) 152 ms 152 ms 151 ms 9 205.171.9.49 (205.171.9.49) 152 ms 152 ms 152 ms 10 205.171.8.182 (205.171.8.182) 156 ms 155 ms 156 ms 11 205.171.17.98 (205.171.17.98) 155 ms 155 ms 156 ms 12 205.171.1.122 (205.171.1.122) 156 ms 156 ms 156 ms 13 sl-bb21-msq-0-0.sprintlink.net (144.232.9.105) 337 ms 336 ms 337 ms 14 sl-bb20-msq-15-0.sprintlink.net (144.232.9.109) 336 ms 337 ms 337 ms 15 sl-bb20-tuk-10-0.sprintlink.net (144.232.20.173) 336 ms 336 ms 336 ms 16 sl-bb21-tuk-15-0.sprintlink.net (144.232.20.133) 337 ms 337 ms 337 ms 17 sl-bb21-lon-14-0.sprintlink.net (144.232.19.70) 337 ms 336 ms 337 ms 18 sl-gw20-lon-0-0.sprintlink.net (213.206.128.101) 336 ms 337 ms 337 ms 19 213.206.159.174 (213.206.159.174) 338 ms 339 ms 339 ms 20 lisbon1-br1-p50.cprm.net (195.8.0.93) 339 ms 338 ms 339 ms 21 glass.cprm.net (195.8.0.126) 339 ms 338 ms 338 ms

  47. Rotas Assimétricas: glass.cprm.net ->nic-2.matrix.com.br 1 lisbon1-br2-f400.cprm.net (195.8.0.120) 2.212 ms 0.446 ms 0.271 ms 2 lisbon1-cr1-g10.cprm.net (195.8.0.119) 0.355 ms 0.246 ms 0.327 ms 3 acr1-so-2-3-1.Miami.cw.net (208.172.99.137) 73.361 ms 73.431 ms 73.145 ms 4 agr3-loopback.Anaheim.cw.net (208.172.34.103) 140.441 ms 140.631 ms 135.875 ms 5 dcr1-so-0-2-0.Anaheim.cw.net (208.172.44.9) 139.843 ms 136.079 ms 139.826 ms 6 bpr1-so-0-0-0.LosAngeles.cw.net (208.172.44.94) 136.202 ms 141.023 ms 137.028 ms 7 primus-telecommunications-incorporated.LosAngeles.cw.net (208.173.57.18) 140.778 ms 136.263 ms 140.653 ms 8 G1-0-20.cr1b.lax.primustel.com (209.227.149.2) 142.361 ms 140.501 ms 140.327 ms 9 ATM6-0-101.cr2.sjc.primustel.com (209.227.128.50) 148.146 ms 148.330 ms 144.973 ms 10 ATM6-0-110.cr2.jfk.primustel.com (209.227.128.81) 193.052 ms 193.595 ms 192.507 ms 11 209.227.129.54 (209.227.129.54) 338.649 ms 338.820 ms 338.579 ms 12 200.201.192.36 (200.201.192.36) 339.043 ms 338.964 ms 339.157 ms
