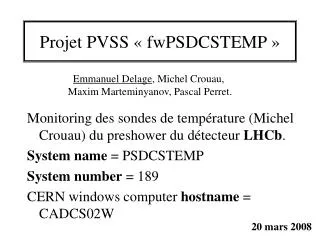

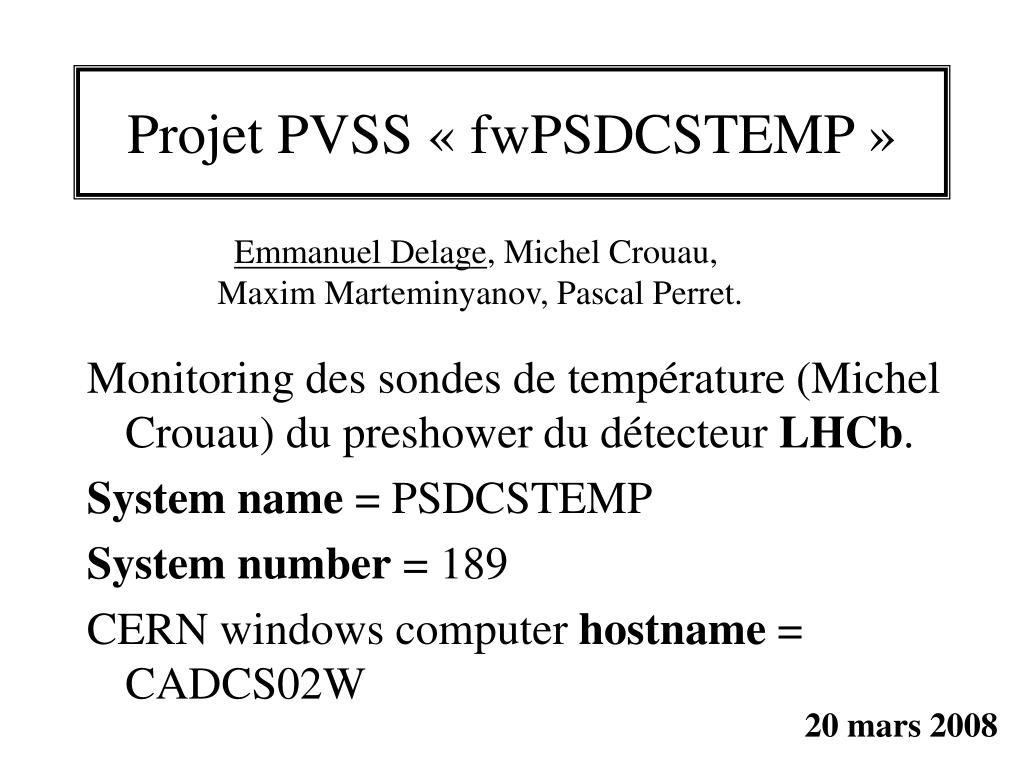

  1. Projet PVSS « fwPSDCSTEMP » Monitoring des sondes de température (Michel Crouau) du preshower du détecteur LHCb. System name = PSDCSTEMP System number = 189 CERN windows computer hostname = CADCS02W Emmanuel Delage, Michel Crouau, Maxim Marteminyanov, Pascal Perret. 20 mars 2008

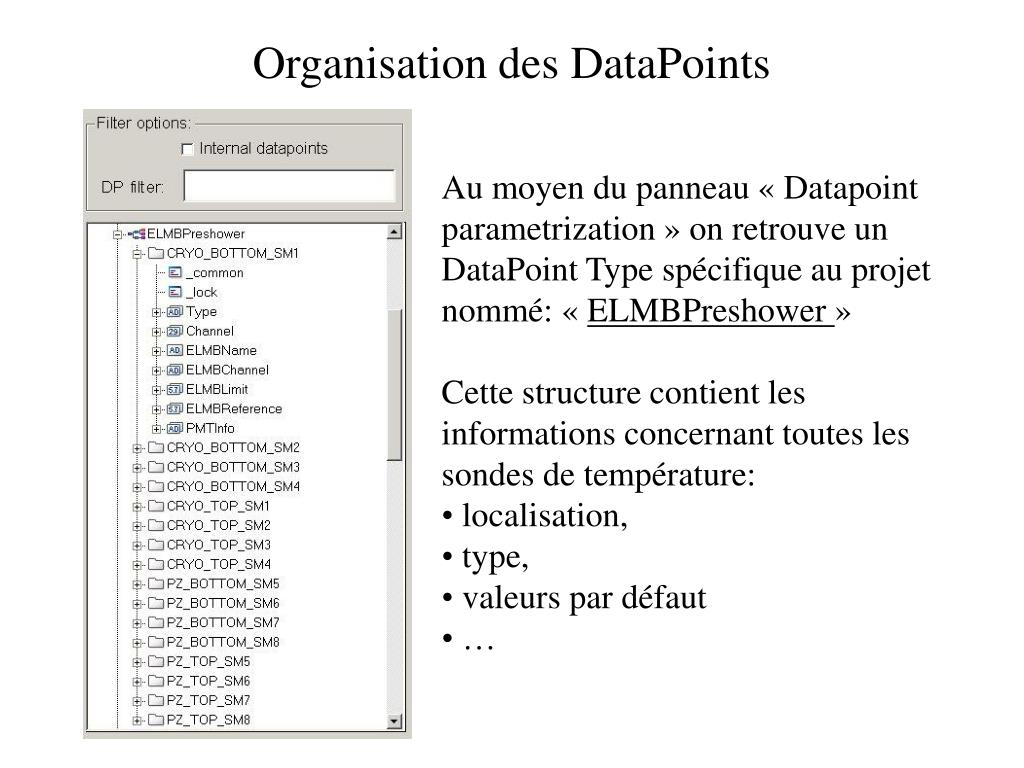

  2. Organisation des DataPoints • Au moyen du panneau « Datapoint parametrization » on retrouve un DataPoint Type spécifique au projet nommé: « ELMBPreshower » • Cette structure contient les informations concernant toutes les sondes de température: • localisation, • type, • valeurs par défaut • …

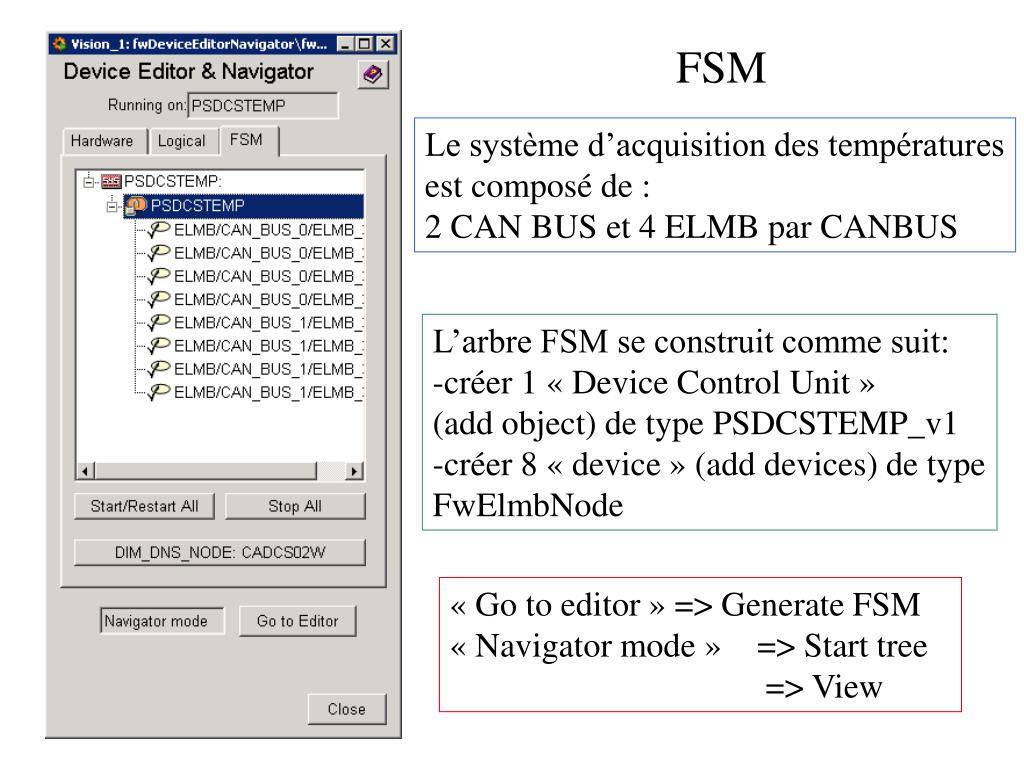

  3. FSM Le système d’acquisition des températuresest composé de : 2 CAN BUS et 4 ELMB par CANBUS L’arbre FSM se construit comme suit: -créer 1 « Device Control Unit » (add object) de type PSDCSTEMP_v1 -créer 8 « device » (add devices) de type FwElmbNode « Go to editor » => Generate FSM « Navigator mode » => Start tree => View

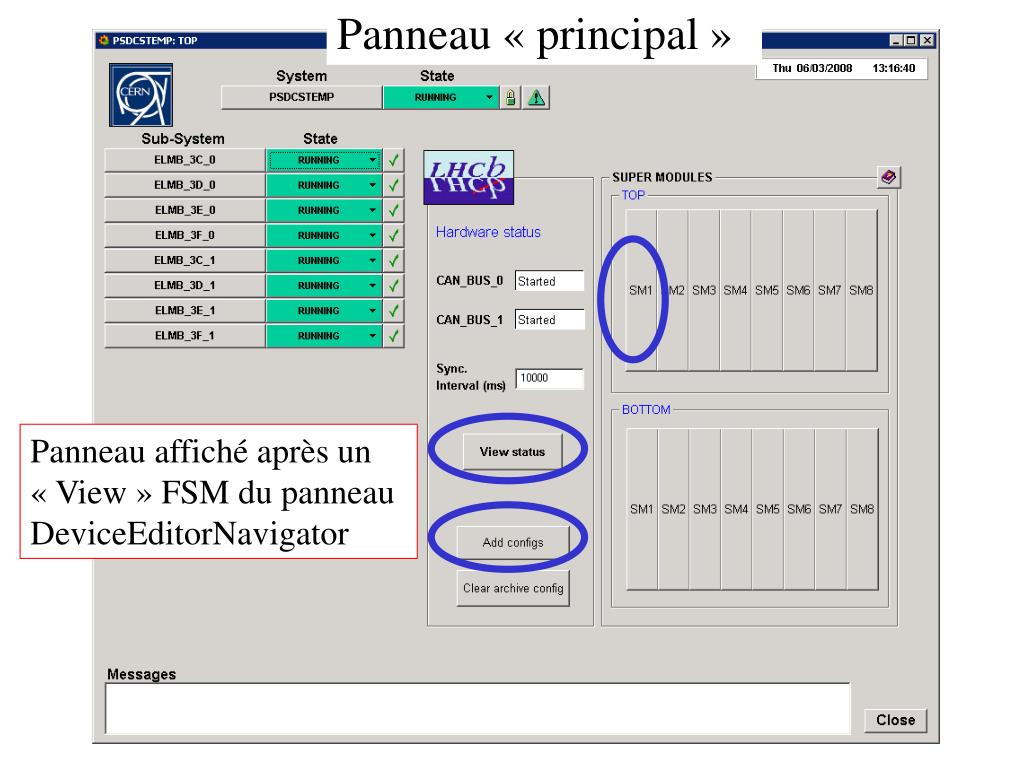

  4. Panneau « principal » Panneau affiché après un « View » FSM du panneau DeviceEditorNavigator

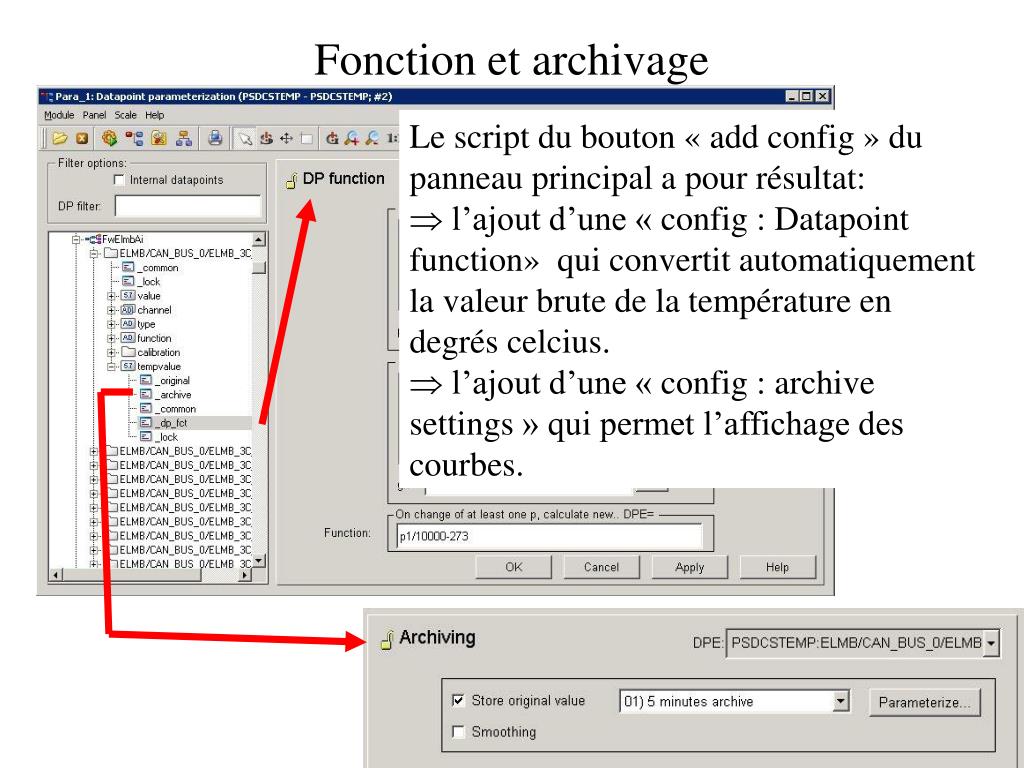

  5. Fonction et archivage • Le script du bouton « add config » du panneau principal a pour résultat: • l’ajout d’une « config : Datapoint function» qui convertit automatiquement la valeur brute de la température en degrés celcius. • l’ajout d’une « config : archive settings » qui permet l’affichage des courbes.

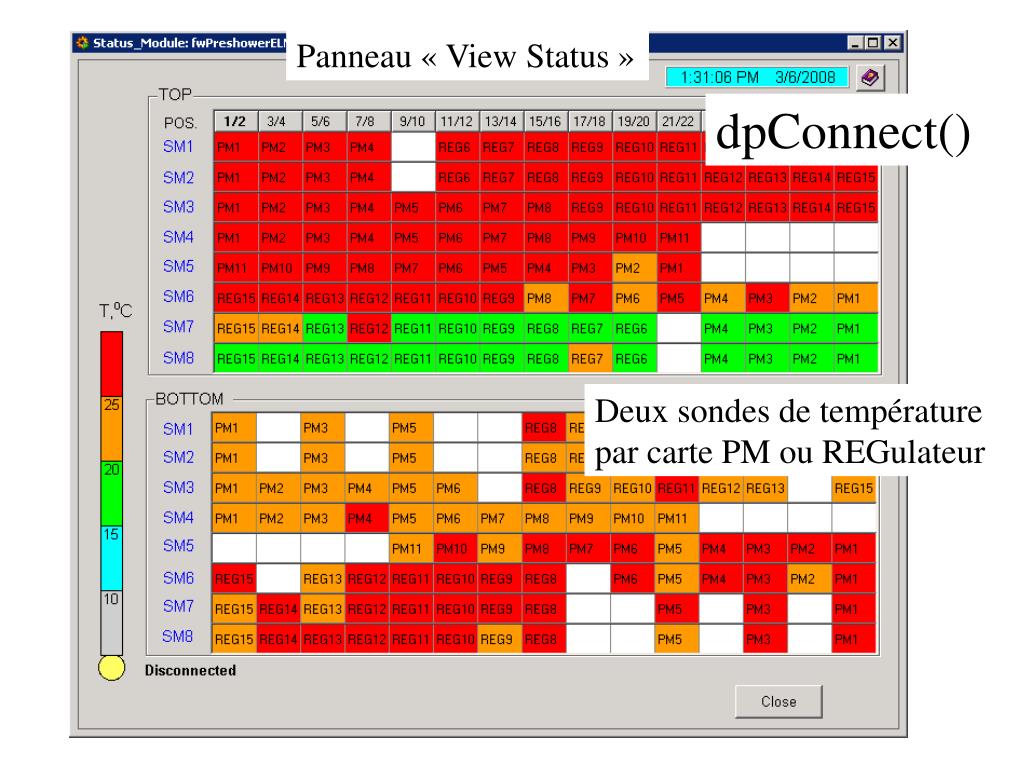

  6. Panneau « View Status » dpConnect() Deux sondes de températurepar carte PM ou REGulateur

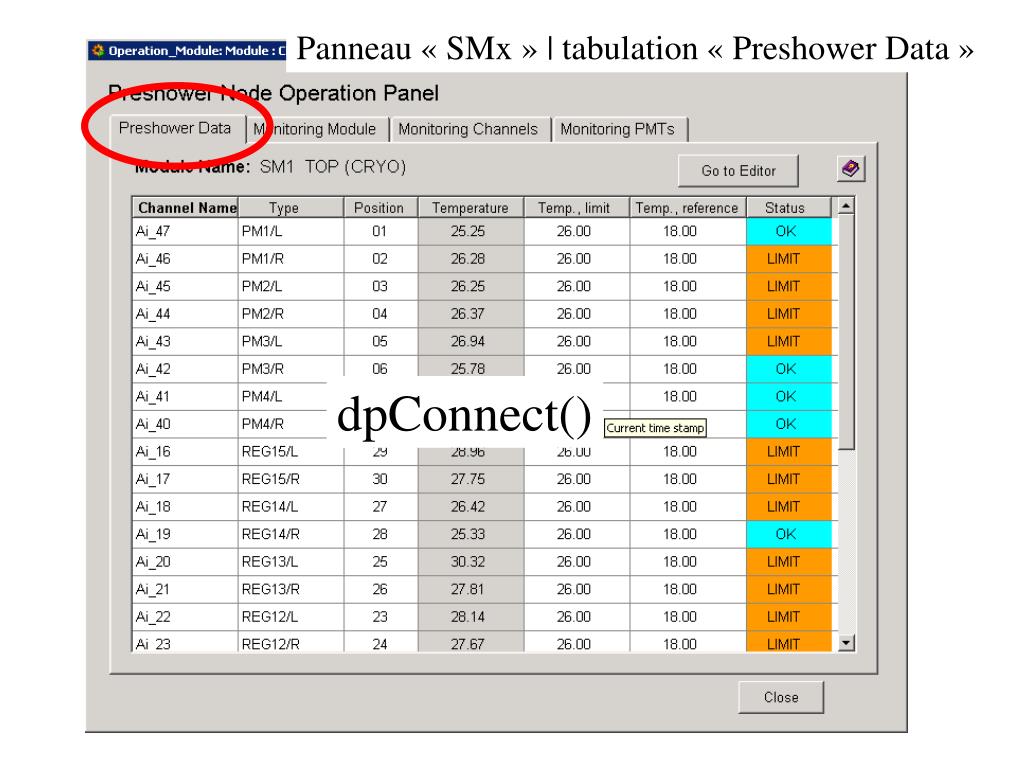

  7. Panneau « SMx » | tabulation « Preshower Data » dpConnect()

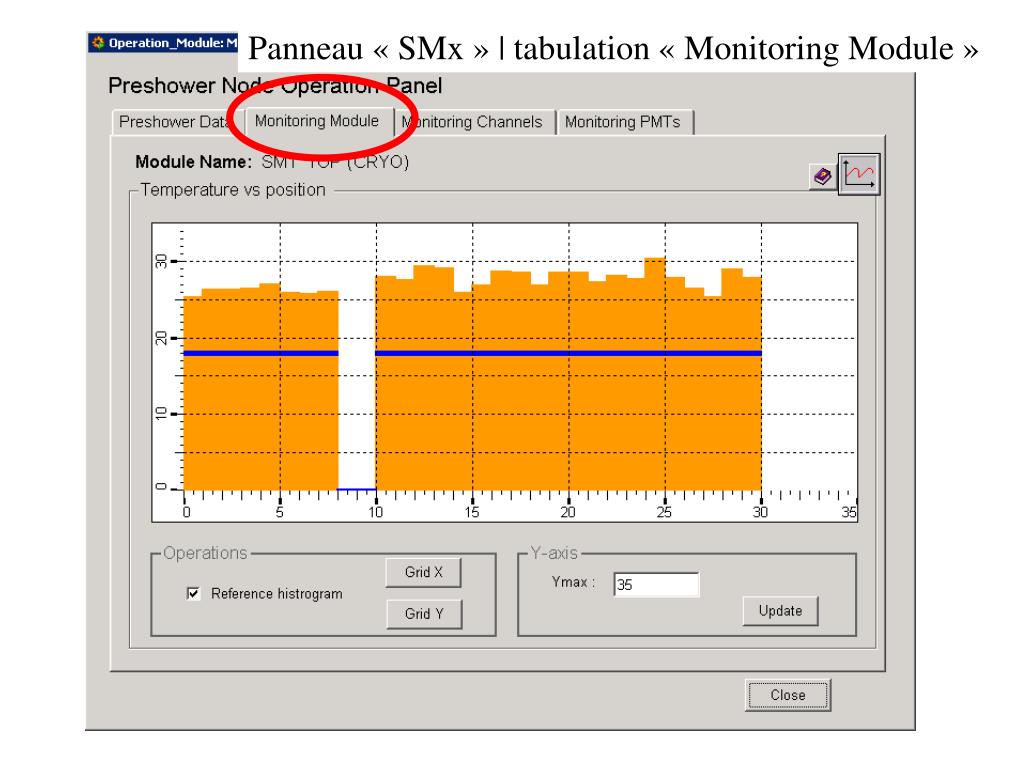

  8. Panneau « SMx » | tabulation « Monitoring Module »

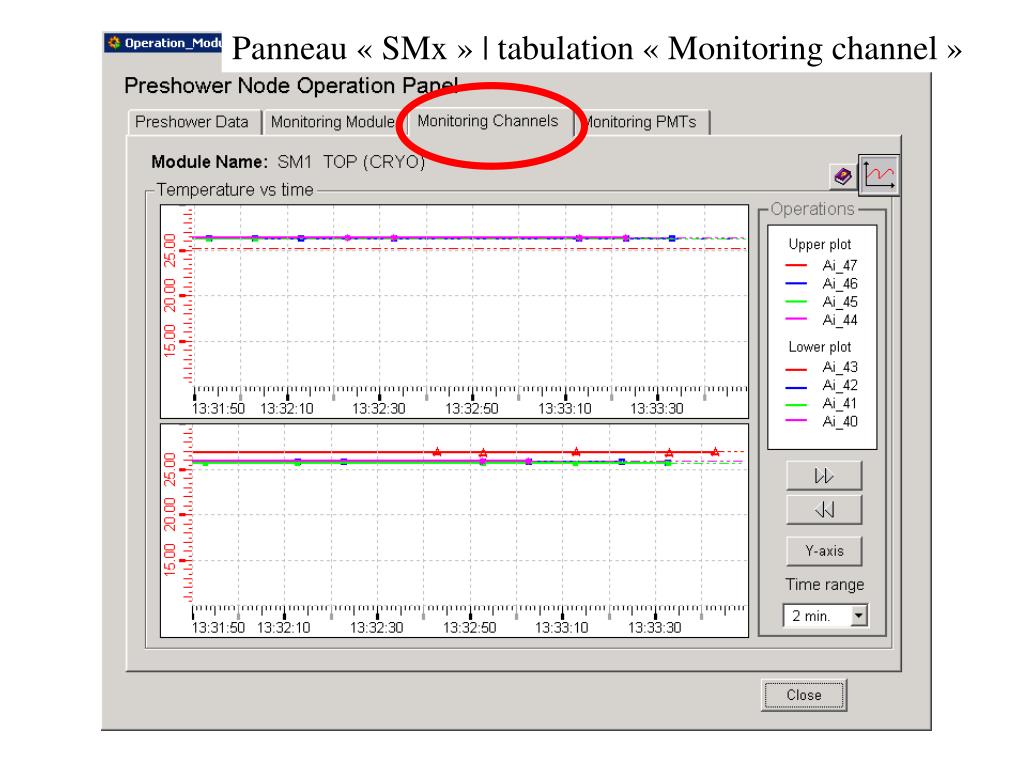

  9. Panneau « SMx » | tabulation « Monitoring channel »

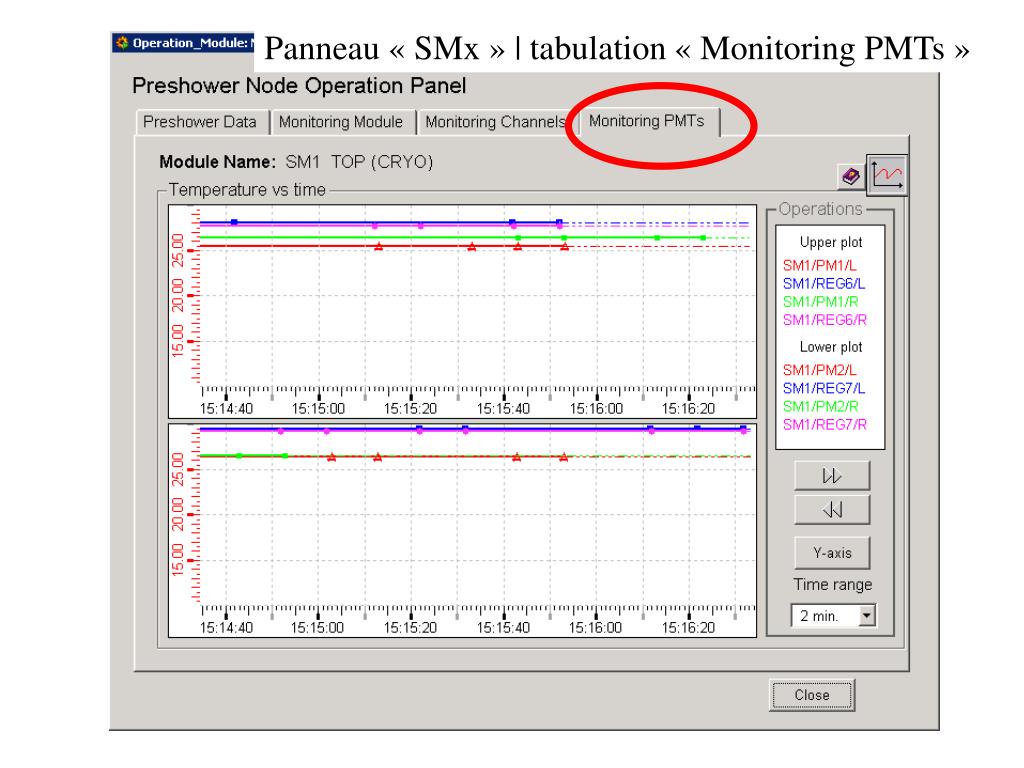

  10. Panneau « SMx » | tabulation « Monitoring PMTs »
